DUB-H7 - USB elosztó D-LINK - Ingyenes használati útmutató

HASZNÁLATI ÚTMUTATÓ DUB-H7 D-LINK

Ha ezen elemek bármelyike hiányzik a csomagolásból, vegye fel a kapcsolatot viszonteladójával.

TERMÉK- BEÁLLÍTÁS

GYORS TELEPÍTÉS

1. Csatlakoztassa a tápadaptert a DUB-H4 hátulján található csatlakozóba. A másik végét dugja a fali aljzatba. A DUB-H4 jelzőfénye zöldre vált, jelezve, hogy a hub tápellátáshoz jut.

Megjegyzés: Ez a lépés választható, de szükséges a Gyorstöltési módhoz. További információkért kérjük, hivatkozzon a következő oldalra.

1. Csatlakoztassa a csatolt USB kábel kisebb végét a DUB-H4 hátuljába.

1. Csatlakoztassa a csatolt USB kábel négyszög alakú végét egy szabad USB portba a számítógépen.

1. Számítógépe automatikusan észleli és telepíti a DUB-H4 illesztőprogramjait. A szabad USB portokba most csatlakoztathat USB 2.0 vagy USB 1.1 eszközöket.

A fekete USB port az akkumulátor ikonnal iPad® vagy más, magas tápellátás igényű eszköz csatlakoztatására szolgál, és képes gyorsan feltölteni ezeket az eszközöket Gyorstöltési módban. További információkért kérjük, hivatkozzon a következő oldalra.

Megjegyzés: A fehér portokba csatlakoztatott eszközök tápellátása nem haladhatja meg az 500 mA-t, és az összes csatlakoztatott eszköz kombinált tápellátása nem haladhatja meg a 2 A-t.

iPAD® GYORSTÖLTÉSI MÓD

VÁLTÁL STANDARD MÓDRÓL GYORSTÖLTÉSI MÓDRA

• Standard mód: Amikor a DUB-H4-et bekapcsolt számítógéphez csatlakoztaták, a DUB-H4 Standard módba lép. Ebben a módban a csatlakoztatott iPad® megjelenítheti a "Nem töltődik" állapotüzenetet, és az elemet nagyon lassan fogja tölteni. Ha a tápadapter nincs a DUB-H4-hez csatlakoztatva, a hub a számítógép USB portjából nyeri a tápellátást, ezzel befolyásolva az iPad® akkumulátor-töltési képességét és sebességét.
• Gyorstöltési mód: Ha a DUB-H4 nincs számítógéphez csatlakoztatva, vagy kikapcsolt vagy készenléti/alvó számítógéphez van csatlakoztatva, az akkumulátor ikonnal jelzett fekete USB port további tápellátást biztosít az iPad® gyors és hatékony töltéséhez. Tartsa szem előtt, hogy Gyorstöltési módban történő töltéhez a DUB-H4-et tápadapterhez is kell csatlakoztatnia, és a hub jelzőfényének zölden kell világítani, ezzel jelezve, hogy tápellátáshoz jut.
• Amennyiben Windows alapú számítógépet használ, használhatja a Gyorstöltési módot az iPad® gyors töltésére, miközben a számítógépe be van kapcsolva, ha futtatja az iPad_Charge.exe programot, melyet a DUB-H4 terméktámogatási oldalán talál meg és tölthet le a www.dlink.com weboldalon. Ezzel lehetővé teszi a DUB-H4-hez csatlakoztatott iPad® töltését Gyorstöltési módban attól függetlenül, hogy a hub bekapcsolt számítógéphez van-e csatlakoztatva vagy sem.

iPad ^® az Apple Inc. bejegyzett védjegye.

HIBAELHÁRÍTÁS

BEÁLLÍTÁSI ÉS KONFIGURÁCIÓS PROBLÉMÁK

1. MIT TEGYEK, HA SZÁMÍTÓGÉPEM NEM ÉSZLELI A DUB-H4-ET?

Ellenőrizze és bizonyosodjon meg arról, hogy minden kábel és tápadapter biztonságosan csatlakoztatva van, és hogy a számítógép USB portja megfelelően működik. Amennyiben nem, próbáljon meg használni egy másik USB portot a számítógépen.

2. MIT TEGYEK, HA AZ "USB HUB JELENLEGI KORLÁT MEGHALADVA" ÜZENET JELENIK MEG A MICROSOFT WINDOWS-BAN?

Bizonyosodjon meg arról, hogy a fehér portokba csatlakoztatott eszközök tápellátása nem haladja meg az 500 mA-t, és az összes csatlakoztatott eszköz kombinált tápellátása nem haladja meg a 2 A-t. Ha a portot túlterheli, ez az üzenet jelenik meg a számítógép képernyőjén. Indítsa újra a DUB-H4-et a tápadapter és a DUB-H4-et a számítógéppel összekapcsoló USB kábel kihúzásával 5 másodpercre, mielőtt mindkét kábelt újra csatlakoztatná.

3. MIT TEGYEK, HA AZ IPAD®-EM VAGY HASONLÓ ESZKÖZÖM NEM TÖLTIDIK?

Bizonyosodjon meg arról, hogy az eszközt az akkumulátor ikonnal jelölt fekete USB portba csatlakoztatta, és hogy a tápadapter csatlakoztatva van a DUB-H4-hez. Ha az iPad a "Nem töltődik" állapotüzenetet jeleníti meg, csak lassan fog töltődni. Az eszköz gyors feltöltéséhez a Gyorstöltési módot kell használnia. További információkért kérjük, hivatkozzon az előző oldalra.

4. MIÉRT NEM MÜKÖDIK A SZÁMÍTÓGÉPEM BILLENTYÜZETÉNEK/EGERÉNEK INDÍTÁSI FUNKCIÓJA A DUB-H4-EN KERESZTÜL?

Bizonyosodjon meg arról, hogy az USB billentyűzetet és/vagy egeret a DUB-H4 fehér portjaiba, és nem az akkumulátor ikonnal jelölt fekete portba csatlakoztatta.

TECHNIKAI TÁMOGATÁS

dlink.com/support

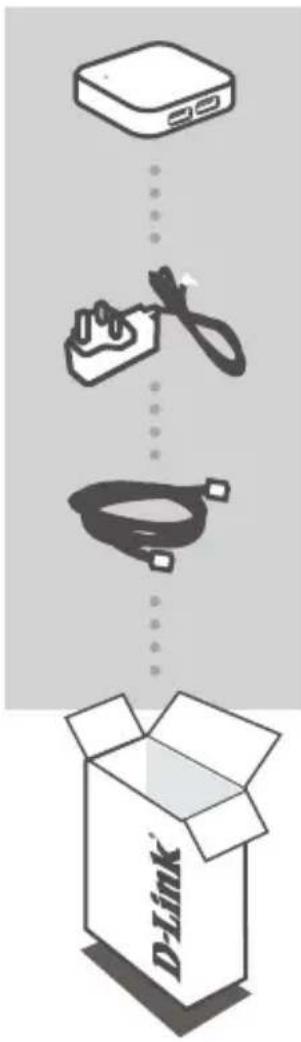

INNHOLD I PAKKEN

INNHOLD

D-Link D-Link

4-PORT HI-SPEED USB 2.0-HUB

DUB-H4

STR∅MADAPTER

USB 2.0-KABEL
