Tipo de producto	Hub USB
Marca	D-Link
Modelo	DUB-H7
Número de puertos USB	7 (6 puertos blancos + 1 puerto negro con carga rápida)
Compatibilidad USB	USB 2.0 y USB 1.1
Alimentación	Adaptador de corriente (incluido) o bus USB
Modo carga rápida	Sí, mediante el puerto negro (compatible con iPad)
Corriente máxima por puerto blanco	500 mA
Corriente total máxima	2 A
Sistemas operativos compatibles	Windows, Mac, Linux (plug-and-play)
Mantenimiento y limpieza	Desconectar el dispositivo antes de limpiar, usar un paño suave y seco
Seguridad	No exceder los límites de corriente indicados
Software incluido	Programa iPad_Charge.exe (descargable desde el sitio web de D-Link)

Preguntas frecuentes - DUB-H7 D-LINK

¿Cómo conectar el hub DUB-H7?

Conecte el adaptador de corriente en la parte trasera del hub, luego conecte el cable USB entre el hub y su ordenador. El hub se detectará automáticamente.

¿Por qué mi ordenador no detecta el hub?

Verifique que todos los cables estén correctamente conectados y que el puerto USB del ordenador funcione. Pruebe con otro puerto USB.

¿Cómo utilizar el modo de carga rápida para iPad?

Conecte su iPad al puerto negro con icono de batería, y asegúrese de que el adaptador de corriente esté conectado al hub. Si el ordenador está encendido, ejecute el programa iPad_Charge.exe (descargable desde el sitio web de D-Link).

¿Cuál es la diferencia entre los puertos blancos y el puerto negro?

Los puertos blancos son puertos USB estándar limitados a 500 mA cada uno. El puerto negro permite la carga rápida de dispositivos como el iPad, con una alimentación reforzada.

¿Qué significa el mensaje 'USB hub current limit exceeded'?

Esto indica que el consumo total supera los 2 A o que un puerto blanco supera los 500 mA. Desconecte algunos periféricos y reinicie el hub desconectando la alimentación y el cable USB durante 5 segundos.

¿Puedo conectar un teclado o un ratón al puerto negro?

No se recomienda. El puerto negro está reservado para carga rápida. Para teclados/ratones, use los puertos blancos, especialmente si utiliza la función 'Keyboard/Mouse Boot'.

¿El hub funciona sin adaptador de corriente?

Sí, pero sin adaptador, el hub se alimenta del puerto USB del ordenador, lo que limita la corriente disponible. El modo de carga rápida requiere el adaptador de corriente.

¿Cómo reiniciar el hub DUB-H7?

Desconecte el adaptador de corriente y el cable USB del hub, espere 5 segundos, luego vuelva a conectar ambos.

¿El hub es compatible con USB 3.0?

El DUB-H7 es un hub USB 2.0, pero es compatible con dispositivos USB 1.1 y 2.0. También funcionará con puertos USB 3.0, pero a la velocidad USB 2.0.

¿Dónde puedo descargar el software iPad_Charge.exe?

Visite el sitio web www.dlink.com, en la página de soporte del producto DUB-H7, para descargar el programa.

MANUAL DE USUARIO DUB-H7 D-LINK

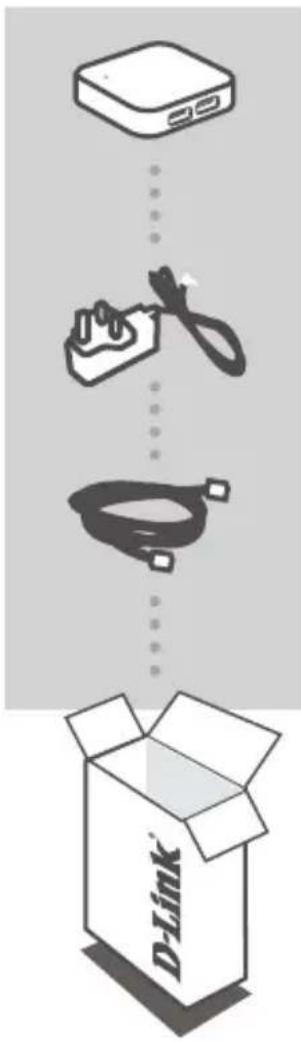

CONTENIDO DEL PAQUETE

CONTENIDO

4-PORT HI-SPEED USB 2.0 HUB DUB-H4

ADAPTADOR DE ALIMENTACIÓN

CABLE USB 2.0

Si falta cualquiera de estos componentes del paquete, póngase en contacto con el proveedor.

CONFIGURACIÓN DEL PRODUCTO

INSTALACIÓN RÁPIDA

1. Enchufe el adaptador de alimentación en el conector situado en la parte posterior del DUB-H4. Enchufe el otro extremo a una toma de pared. El LED del DUB-H4 cambiará a verde para indicar que el concentrador está recibiendo alimentación.

Nota: este paso es opcional, pero es necesario para el modo de recarga rápida. Consulte la página siguiente para obtener más información.

1. Enchufe el extremo más pequeño del cable USB incluido en la parte posterior del DUB-H4.

1. Enchufe el extremo rectangular del cable USB incluido en un puerto USB disponible del ordenador.

1. El ordenador detectará e instalará automáticamente los controladores para el DUB-H4. Ahora puede conectar los dispositivos USB 2.0 o USB 1.1 a cualquier puerto USB disponible.

El puerto USB negro con el icono de la batería es para conectarlo a un iPad® o a otro dispositivo de alta potencia y puede recargar rápidamente dichos dispositivos cuando está en modo de recarga rápida. Consulte la página siguiente para obtener más información.

Nota: el consumo de energía de los dispositivos conectados a los puertos blancos no debe superar los 500 mA y el consumo de energía combinado de todos los dispositivos conectados no debe superar los 2 A.

CAMBIO DEL MODO ESTÁNDAR AL MODO DE RECARGA RÁPIDA

- Modo estándar: cuando el DUB-H4 está conectado a un ordenador que está encendido, el DUB-H4 entrará en modo estándar. En este modo, un iPad® conectado puede mostrar un estado de "Sin recarga" y cargará la batería muy lentamente. Si el adaptador de alimentación no está conectado al DUB-H4, el concentrador extraerá la energía del puerto USB del ordenador, afectando a la velocidad y a la capacidad del iPad® para recargar la batería.

- Modo de recarga rápida: Cuando el DUB-H4 no está conectado a un ordenador o está conectado a un ordenador que está apagado o en modo de espera o suspensión, el puerto USB negro con el icono de la batería suministrará energía adicional para recargar un iPad® de forma rápida y eficaz. Tenga en cuenta que para utilizar el modo de recarga rápida, el DUB-H4 también debe estar conectado al adaptador de alimentación y el LED del concentrador debe estar encendido en verde para indicar que está recibiendo alimentación.

- Si tiene un ordenador que funciona bajo Windows, puede utilizar el modo de recarga rápida para recargar rápidamente su iPad® mientras el ordenador está encendido ejecutando el programa iPad_Charge.exe, que puede encontrar y descargar de la página de soporte del producto para el DUB-H4 en el sitio web www.dlink.com. Esto le permitirá utilizar el modo de recarga rápida para recargar rápidamente un iPad® conectado al DUB-H4, sin importar que el ordenador al que está conectado el concentrador esté encendido o no.

iPad ^® es una marca comercial registrada de Apple Inc.

SOLUCIÓN DE PROBLEMAS

PROBLEMAS DE INSTALACIÓN Y CONFIGURACIÓN

1. ¿QUÉ HAGO SI MI ORDENADOR NO DETECTA EL DUB-H4?

Compruebe y asegúrese de que todos los cables y el adaptador de alimentación están conectados de forma segura y que el puerto USB del ordenador está funcionando correctamente. Si no es así, intente conectarse a un puerto USB diferente del ordenador.

2. ¿QUÉ PUEDO HACER SI RECIBO EL MENSAJE "SE HA SUPERADO EL LÍMITE ACTUAL DEL CONCENTRADOR USB" EN MICROSOFT WINDOWS?

Asegúrese de que el consumo de energía de los dispositivos conectados a los puertos blancos no supera los 500 mA y que el consumo de energía combinado de todos los dispositivos conectados no supera los 2 A. Si se sobrecarga un puerto, aparecerá este mensaje en el ordenador. Reinicie el DUB-H4 desconectando el adaptador de alimentación y el cable USB que conecta el DUB-H4 al ordenador durante 5 segundos antes de volver a enchufar ambos cables.

3. ¿QUÉ HAGO SI MI IPAD ^® , O DISPOSITIVO SIMILAR, NO SE RECARGA?

Asegúrese de que el dispositivo está enchufado en el puerto USB negro con el icono de la batería y que el adaptador de alimentación está conectado al DUB-H4. Si su iPad muestra un estado de "Sin recarga", se recargará de forma lenta. Para recargar rápidamente la batería, necesitará utilizar el modo de recarga rápida. Consulte la página anterior para obtener más información.

4. ¿POR QUÉ LA CARACTERÍSTICA DE ARRANQUE DE TECLADO/RATÓN DEL ORDE-NADOR NO FUNCIONA A TRAVÉS DEL DUB-H4?

Asegúrese de que el teclado y/o el ratón USB están conectados a los puertos blancos en el DUB-H4 y no en el puerto negro con el icono de la batería.

ASISTENCIA TÉCNICA

dlink.com/support
