Tuotetyyppi	USB-keskus
Merkki	D-Link
Malli	DUB-H7
USB-porttien lukumäärä	7 (6 valkoista porttia + 1 musta portti pikalatauksella)
USB-yhteensopivuus	USB 2.0 ja USB 1.1
Virtalähde	Verkkovirtasovitin (mukana) tai USB-väylä
Pikalataustila	Kyllä, mustan portin kautta (yhteensopiva iPadin kanssa)
Enimmäisvirta per valkoinen portti	500 mA
Enimmäiskokonaisvirta	2 A
Tuetut käyttöjärjestelmät	Windows, Mac, Linux (plug-and-play)
Huolto ja puhdistus	Irrota laite ennen puhdistusta, käytä pehmeää ja kuivaa liinaa
Turvallisuus	Älä ylitä ilmoitettuja virtarajoja
Mukana tuleva ohjelmisto	iPad_Charge.exe-ohjelma (ladattavissa D-Linkin verkkosivuilta)

Usein kysytyt kysymykset - DUB-H7 D-LINK

Kuinka DUB-H7-keskuksen liitäntä tehdään?

Liitä verkkosovitin keskuksen takaosaan, kytke sitten USB-kaapeli keskukseen ja tietokoneeseen. Keskus havaitaan automaattisesti.

Miksi tietokoneeni ei havaitse keskusta?

Tarkista, että kaikki kaapelit on kytketty oikein ja että tietokoneen USB-portti toimii. Kokeile toista USB-porttia.

Kuinka käyttää pikalataustilaa iPadille?

Liitä iPad mustaan porttiin, jossa on akkukuvake, ja varmista, että verkkosovitin on kytketty keskukseen. Jos tietokone on päällä, suorita iPad_Charge.exe-ohjelma (ladattavissa D-Linkin verkkosivuilta).

Mikä on ero valkoisten porttien ja mustan portin välillä?

Valkoiset portit ovat tavallisia USB-portteja, joiden virta on rajoitettu 500 mA per portti. Musta portti mahdollistaa laitteiden, kuten iPadin, pikalatauksen tehostetulla virransyötöllä.

Mitä viesti 'USB hub current limit exceeded' tarkoittaa?

Se tarkoittaa, että kokonaisvirrankulutus ylittää 2 A tai valkoinen portti ylittää 500 mA. Irrota joitain oheislaitteita ja nollaa keskus irrottamalla virtalähde ja USB-kaapeli 5 sekunniksi.

Voinko liittää näppäimistön tai hiiren mustaan porttiin?

Sitä ei suositella. Musta portti on varattu pikalataukseen. Käytä näppäimistöille/hiirille valkoisia portteja, varsinkin jos käytät 'Keyboard/Mouse Boot' -toimintoa.

Toimiiko keskus ilman verkkosovitinta?

Kyllä, mutta ilman sovitinta keskus saa virtansa tietokoneen USB-portista, mikä rajoittaa käytettävissä olevaa virtaa. Pikalataustila vaatii verkkosovittimen.

Kuinka nollata DUB-H7-keskus?

Irrota verkkosovitin ja USB-kaapeli keskuksesta, odota 5 sekuntia, kytke sitten molemmat takaisin.

Onko keskus yhteensopiva USB 3.0:n kanssa?

DUB-H7 on USB 2.0 -keskus, mutta se on yhteensopiva USB 1.1- ja 2.0-laitteiden kanssa. Se toimii myös USB 3.0 -porteissa, mutta USB 2.0 -nopeudella.

Mistä voin ladata iPad_Charge.exe-ohjelman?

Mene D-Linkin verkkosivustolle www.dlink.com, DUB-H7-tuotetuen sivulle ladataksesi ohjelman.

KÄYTTÖOHJE DUB-H7 D-LINK

Jos pakkauksesta puuttuu jokin näistä osista, ota yhteyttä myyjään.

TUOTTEEN ASETUKSET

PIKA-ASENNUS

1. Kytke virtasovitin DUB-H4:n takana olevaan liittimeen. Liitä toinen pää pistorasiaan. DUB-H4:n LED-valo muuttuu vihreäksi sen merkiksi, että keskus saa virtaa.

Huomaa: Tämä on valinnaista, mutta pikalataustila edellyttää sitä. Lisätietoja on seuraavalla sivulla.

1. Kytke toimitetun USB-johdon pieni pää DUB-H4:n taka-sivulle.

1. Kytke toimitetun USB-johdon suorakulmainen pää tietokoneen USB-porttiin.

1. Tietokone tunnistaa DUB-H4:n automaattisesi ja asentaa sen ohjaimet. Voit nyt kytkeä USB 2.0- tai USB 1.1 -laitteita vapaisiin USB-liittimiin.

Musta, akkukuvakkeella merkitty USB-portti on tarkoitettu iPad® in tai muun suurivirtaisen laitteen liittämiseen, ja sen kautta nämä laitteet voidaan ladata pikala- uksella. Lisätietoja on seuraavalla sivulla.

Huomaa: Valkoisiin portteihin liitettyjen laitteiden virran käyttö ei saisi olla yli d 500 mA, ja kaikkien liitettyjen laitteiden yhteinen virran käyttö ei saisi olla yli 2 A.

iPAD®-PIKALATAUSTILA

VAIHTAMINEN VAKIOTILASTA PIKALATAUSTILAAN

• Vakiotila: Kun DUB-H4 liitetään käynnissä olevaan tietokoneeseen, DUB-H4 siirtyy vakiotilaan. Tässä tilassa liitetty iPad® voi näyttää Ei lataa -tilaa, ja sen akku latautuu erittäin hitaasti. Jos DUB-H4:ään ei ole liitetty laturia, keskus ottaa virtaa tietokoneen USB-portista, mikä vaikuttaa iPad® in nopeuteen ja kykyyn ladata akkua.
• Pikalataustila: Kun DUB-H4:ää ei ole liitetty tietokoneeseen tai tietokone, johon se on liitetty, on sammutettu tai valmius-/lepotilassa, akkukuvakkeella merkitty musta USB-portti antaa lisävirtaa iPad® in tehokkaaseen ja nopeaan lataamiseen. Huomaa, että pikalataustilan käyttämiseksi DUB-H4 on liitettävä myös laturiin ja keskuksen LED-valon pitää palaa vihreänä sen merkiksi, että keskus saa virtaa.
• Jos sinulla on Windows-tietokone, voit käyttää pikalataustilaa iPad ^ in pikalataamiseen, kun tietokoneessa on virta, suorittamalla ohjelman iPad_Charge.exe, jonka voit ladata DUB-H4-tukisivulta www.dlink.com-sivustolta. Tämä mahdollistaa pikalataustilan käyttämisen DUB-H4-keskukseen liitetyn iPad ^ in pikalataamiseen riippumatta siitä, onko keskusta kytketty tietokoneeseen, jossa on virta.

iPad® on Apple Inc. -yhtiön rekisteröity tavaramerkki

ONGELMATILANTEET

ASENNUS- JA ASETUSONGELMAT

1. MITÄ VOIN TEHDÄ, JOS TIETOKONEENI EI TUNNISTA DUB-H4:ÄÄ?

Tarkista, että kaikki johdot ja virtasovitin on kytketty hyvin ja että tietokoneesi USB-portti toimii oikein. Jos ei, kokeile kytkeä laite toiseen USB-liittimeen tietokoneessa.

1. MITÄ VOIN TEHDÄ, JOS MICROSOFT WINDOWS ANTAA ILMOITUKSEN "USB HUB CURRENT LIMIT EXCEEDED"?

Varmista, että valkoisiin portteihin liitettyjen laitteiden virran käyttö ei ole yli d 500 mA, ja kaikkien liitettyjen laitteiden yhteinen virran käyttö ei ole yli 2 A. Jos liitin ylikuormittuu, tämä ilmoitus tulee tietokoneen näytölle. Nollaa DUB-H4 irrottamalla sekä laturi että keskuksen ja tietokoneen välinen USB-johto 5 sekunniksi ja kytkemällä ne sitten uudelleen.

1. MITÄ VOIN TEHDÄ, JOS IPAD ^® , TAI VASTAAVA LAITE, EI LATAUDU?

Varmista, että laite on liitetty mustaan, akkukuvakkeella merkittyyn USB-porttiin ja että laturi on liitetty DUB-H4:ään. Jos iPad näyttää Ei lataa -tilaa, sen akku latautuu hitaasti. Laitteen pikalataukseen pitää käyttää pikalataustilaa. Lisätietoja on edellisellä sivulla.

1. MIKSI TIETOKONEEN NÄPPÄIMISTÖN/HIIREN KÄYNNISTYSTOIMINTO EI TOIMI DUB-H4:N KAUTTA?

Varmista, että USB-näppäimistö ja/tai hiiri on liitetty DUB-H4:n valkoisiin portteihin eikä ak- kukuvakkeella merkittyyn mustaan porttiin.

TEKNINEN TUKI

dlink.com/support

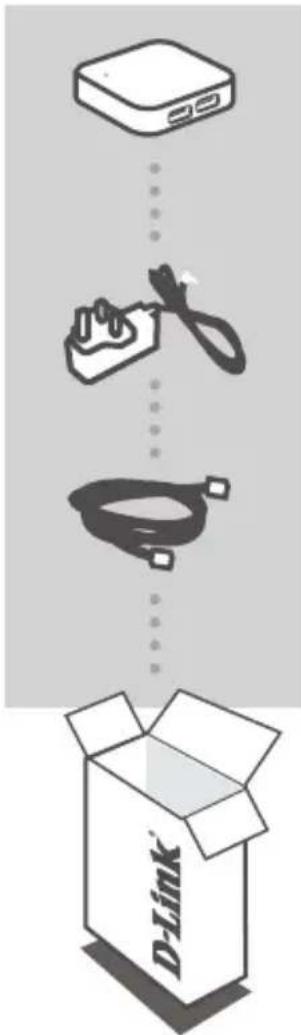

FÖRPACKNINGS- INNEHÅLL
