HASZNÁLATI ÚTMUTATÓ EK 3200 DOMETIC

HU Hajókhoz alkalmas gázfőző készülék

Szerelési és használati útmutató ..... 191

1

1 2 EK 3200

2

>500 mm >150 mm 10 mm SK1500 >170 mm

3
EK1600

4
EK3200

464 71,7 103,7 145,4

117 229 262

5 EK 3200 1 2 3 4 5 6

Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.

Tartalom

1 Szimbólumok magyarázata ....192
2 Általános biztonsági információk....192
3 Szállítási terjedelem .....195
4 Tartozékok....195
5 Rendeltetésszerű használat....195
6 Műszaki leírás .....195
7 A főzőberendezés beépítése....196
8 A főző használata .....199
9 A főzőkészülék karbantartása....201
10 A főzőkészülék tisztítása .....201
11 Szavatosság. 202
12 Ártalmatlanítás. 202
13 Müszaki adatok....203

1 Szimbólumok magyarázata

FIGYELMEZTETÉS!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.

FIGYELEM!

Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.

MEGJEGYZÉS

Kiegészítő információk a termék kezelésével kapcsolatosan.

2 Általános biztonsági információk

A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:

• szerelési vagy csatlakozási hiba
- a termék mechanikai behatások és túlfeszültségek miatti sérülése
• a termék kifejezett gyártói engedély nélküli módosítása
- az útmutatóban leírt céloktól eltérő felhasználás

2.1 Alapvető biztonság

FIGYELMEZTETÉS!

• Kizárólag I3 kategóriájú folyékony gázt (propánt vagy butánt) használjon. Ne használjon más fűtőanyagokat.
• Elérhető közelségben helyezzen el egy tűzoltókészüléket. Gondoskodjon róla, hogy szakember rendszeresen ellenőrizze a tűzoltókészüléket.
• A készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékszervi vagy szellemi képességű, illetve megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett, illetve a hűtőkészülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.

FIGYELEM!

• A főzőkészüléket csak rendeltetésének megfelelően használja.

2.2 Biztonság a folyékony gáz kezelésénél

FIGYELMEZTETÉS!

- Az éghető anyagokat tartsa távol a fűtő- és főzőkészülékektől, valamint más fény- és hőforrásoktól.

• Fulladásveszély!

A készülék bekapcsolása előtt gondoskodjon a terület megfelelő szellőztetéséről. Üzem közben legalább 150 cm ^2 szabad keresztmetszetű szellőzőnyílásoknak kell rendelkezésre állniuk a felállítás helyén. Ezeknek a nyílásoknak zárhatóaknak kell lenniük, de a készülék üzemeltetésekor ki kell nyitni ezeket (lásd a főző felett elhelyezett útmutató táblát).

- Hasonlítsa össze az adattáblán lévő nyomásadatot a propán- vagy butángázpalackon lévő nyomásadattal.

- A folyékony gázt tartalmazó palackokat soha ne tárolja nem szellőző helyiségekben.

- Védje a folyékonygáz-palackokat a közvetlen napsugárzástól. A hőmérséklet 50 °C-nál nem lehet magasabb.

• Gázszag érzékelése esetén:

– Nyissa ki az összes ablakot és hagyja el a helyiséget.
– Ne működtessen elektromos berendezést és kerülje a nyílt láng használatát, amely belobbanthatja a gázt.
– Zárja el a gázpalackszelepet és hagyja azt zárva a hiba megszüntetéséig.
– Soha ne próbálja meg a szivárgást nyílt láng segítségével megkeresni.

- A főzőt tilos töltőállomásokon, garázsokban és kompokon üzemeltetni.

2.3 Biztonság a készülék üzemeltetése során

FIGYELMEZTETÉS!

- Használjon hosszú gyufát vagy megfelelő gyújtóeszközt. A teljes gyújtási folyamat legyen felülről látható; nem szabad a lángokat ráhelyezett edényekkel és serpenyőkkel eltakarni.

Húzza vissza gyorsan a kezét, ha az égő meggyulladt.

• A főzőberendezés használata során viseljen megfelelő ruházatot.

Ne hordjon olyan szabadon lógó ruhadarabokat, amelyek tüzet foghatnak.

FIGYELEM!

- A főzőberendezést csak akkor fogja meg csupasz kézzel, ha az már lehült a környezeti hőmérsékletre.

- A főzőberendezést tartsa távol zsíroktól, alkoholoktól, műanyagoktól és éghető anyagoktól (pl. függönyöktől, konyhai törlőkendőktől, konyhai anyagoktól).

- Csak olyan sima fenekű edényeket és serpenyőket használjon, melyek átmérője nem nagyobb, mint a főzőn lévő rostély. Az edényeknek és serpenyőknek legalább akkora mértetűeknek kell lenniük, hogy lefedjék a lángot. Ha lefedi a lángot, akkor ruhadarabjai meggyulladhatnak. Ezen kívül a megfelelő méretű edények és serpenyők javítják a gazdaságosságot.

- Ügyeljen a főzésnél arra, hogy az edények és a serpenyők biztonságo-san álljanak. A stabilitás érdekében használja a melléklet edénytartót.

- Soha ne hagyja az edényeket füleit vagy serpenyők nyelét a főzőberendezésen túlnyúlni. Forgassa befelé a nyeleket úgy, hogy azok ne legyenek a másik főzőlap felett. Ezáltal csökkenthető a kiömlés, az éghető anyagok gyulladásának és a súlyos égési sérülések veszélye.

- Zsír vagy olaj melegítése során óvatosan járjon el. A zsír és az olaj túl nagy meleg esetén meggyulladhat.

- A gözképződés elkerülése érdekében csak száraz edényfogót használjon. Edényfogó helyett ne használjon törülközőt vagy hasonlókat, mivel azok tüzet foghatnak.

- Soha ne üzemeltesse a főzőberendezést felügyelet nélkül. A túlmelegedő edények vagy serpenyők füstöt és tüzet okozhatnak.

- Az edény, ill. serpenyő levétele előtt állítsa a szabályozót (1. ábra 1, 3. oldal) nulla állásba (0).

• A főzőberendezést tilos a helyiségek fűtésére használni.

3 Szállítási terjedelem

• Főzőkészülék
• Edénytartó
  • Beépítési és kezelési útmutató

4 T a r t o z é k o

Tartozékként kapható (nincs mellékelve):

Megnevezés Cikkszám

Kardán felfüggesztés 9103303827

5 Rendeltetésszerű használat

A folyékony gázzal üzemelő Dometic EK1600 és EK3200 sorozat teherjárművekbe és hajókba való beépítésre való.

6 M ú s z a k i l e

6.1 Funkció

A főzőberendezés nemesacélból készült. Fűtőanyagként I₃ kategóriájú folyékony gázt (propánt vagy butánt) használjon.

6.2 A készülékváltozatok meghatározása

A főzőberendezés különböző kivitelekben kapható.

• EK1600: Egy főzőlappal rendelkező főzőberendezés
• EK3200: Két főzőlappal rendelkező főzőberendezés

Az Ön készüléktípusa a modellmegnevezés alapján állapítható meg, ez a főzőkészülék elején található.

6.3 Kezelőelemek

Szám

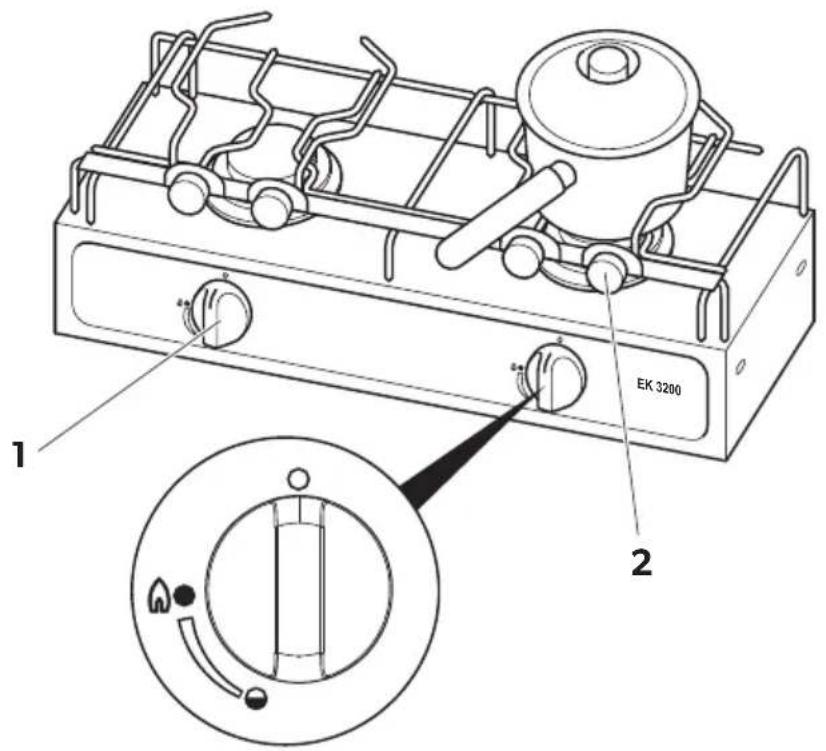

1. ábra, 3. oldal

Leírás

1 A szabályozó három helyzettel rendelkezik (nulla állás, nagy láng, kis láng)

A gázcsap az óra járásával ellentétes irányba forgatással nyitható ki.

A gázcsap az óra járásával egyező irányba, ütközésig történő forgatással zárható el.

2 Edénytartó

7 A főzőberendezés beépítése

A főzőberendezés beépíthető konyhája munkalapjába.

7.1 A beépítés helyének kiválasztása

A beépítési hely kiválasztásánál vegye figyelembe a következőket:

• Válasszon jól szellőző helyet a készülék számára.

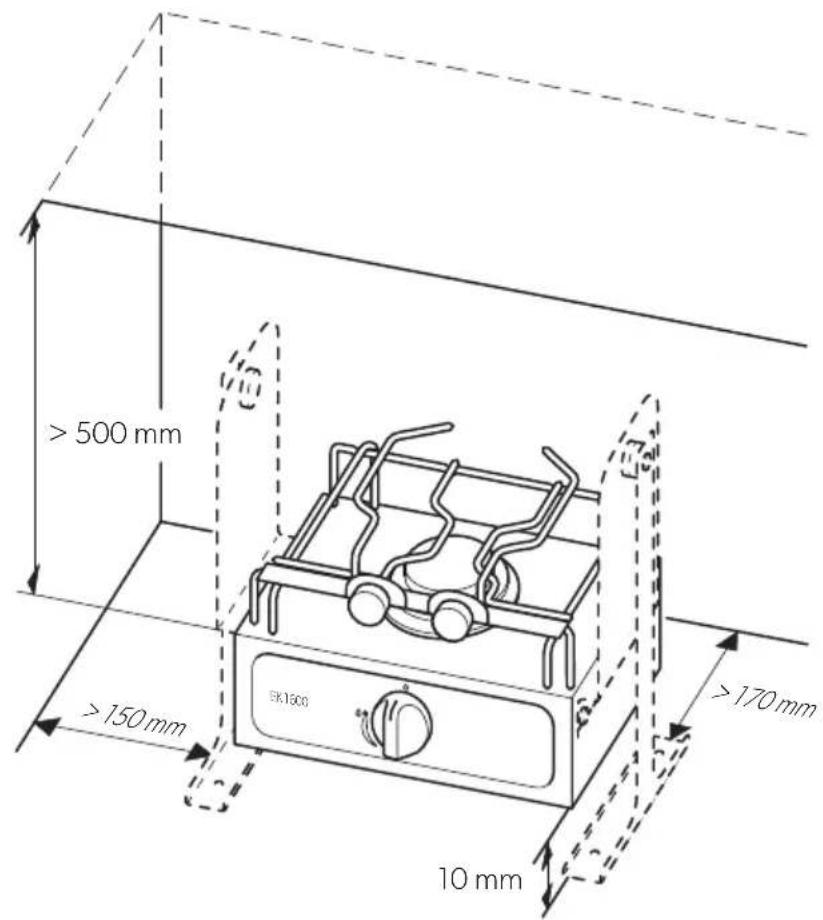

• Biztosítson (2. ábra, 3. oldal)
- 150 mm minimális távolságot az oldalsó falaktól
- 170 mm a hátsó faltól
– 500 mm távolságot a főzőlap és a főzőberendezés feletti vízszintes felületek között
– 10 mm távolságot a főző berendezés alsó része és a tartófelület között

- Ügyeljen arra, hogy a szerelési helyen ne legyen huzat. Ha a főzőt egy nyitott fülkében, vagy más nyitott helyen szeretné beszerelni, akkor szereljen fel egy szélvédőt is.

- Ne üzemeltesse a készüléket robbanásveszélyes helyiségekben.

- Ha kardánfelfüggesztéseket (Tartozék) alkalmaz, biztosítsa, hogy a főző szabadon kilenghessen.

- Hagyjon elegendő helyet a kardánfelfüggesztés (Tartozék) kilengő mozgásai számára.

7.2 A főzőberendezés beépítése

FIGYELEM! Sérülésveszély!

Furatok készítése előtt ellenőrizze, hogy a fúrás, fűrészelés vagy reszelés nem okozta-e a jármű elektromos kábeleinek vagy más alkatrészeinek sérülését.

Ha nem használ kardánfelfüggesztést akkor így építse be a főzőt:

▶Négy csavarral rögzítse a főzőberendezést.

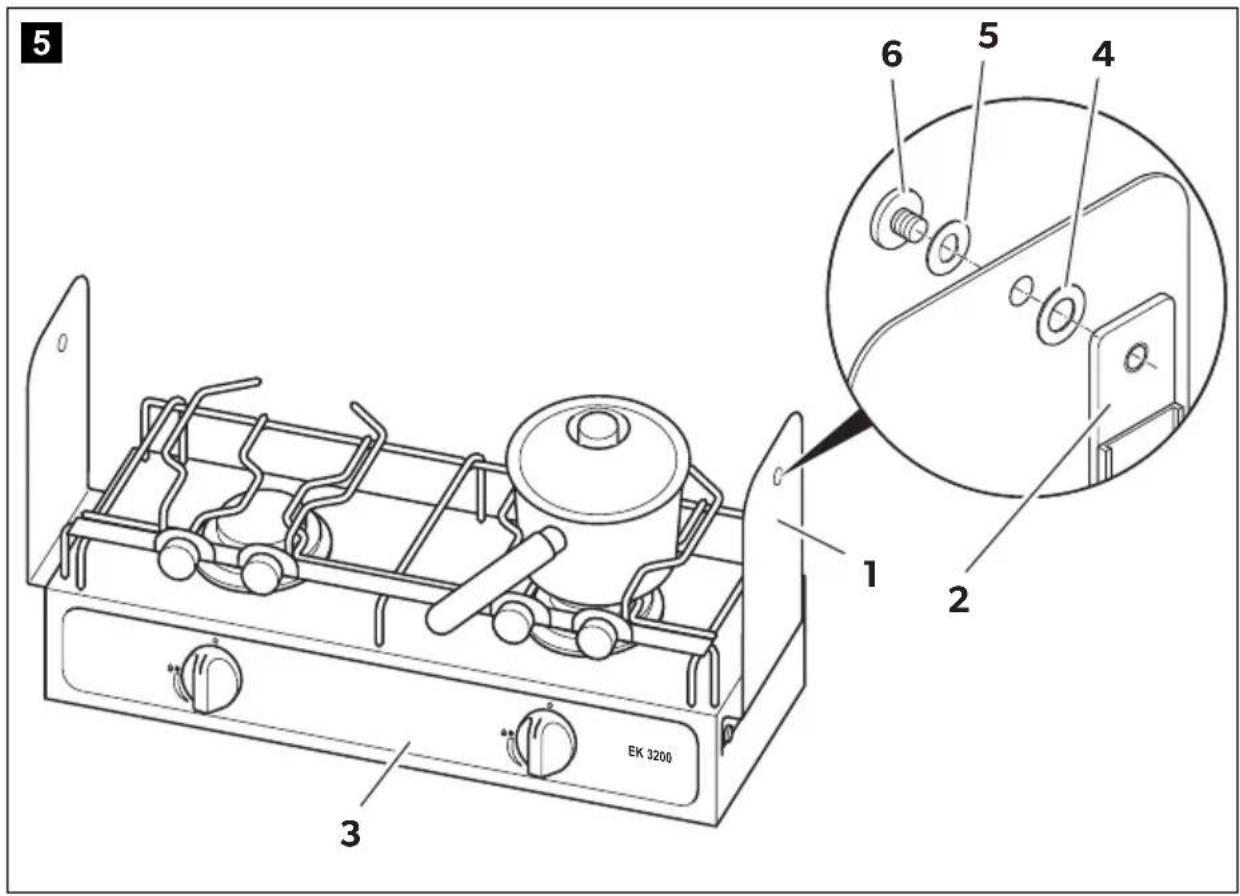

Így szerelje fel a kardánfelfüggesztéseket (5. ábra, 5. oldal) (Tartozék):

A kardánfelfüggesztés oldallemezeit (1) a mellékelt csavarokkal és anyákkal (3) rögzítse a főző alsó házrészéhez.

MEGJEGYZÉS

A felfüggesztőkengyelek (2) elfogathatók, így a főző (3) előre és hátra hajtható.

A felfüggesztőkengyelek (2) felszerelése előtt próbálja fel ezeket a felfüggesztés oldallemezeire (1). Így megállapíthatja, hogy hajója számára melyik változat a legmegfelelőbb.
Biztosítsa, hogy a beépítés a következők szerint történjen: 5. ábra, 5. oldal.
▶ A kerek furatokkal rendelkező műanyag alátéteket (4) helyezze fel a felfüggesztő kengyelekre (2).
▶Emelje fel a főzöt a megfelelő helyzetbe.
A hosszúkás furatokkal rendelkező műanyag alátéteket (5) helyezze fel a felfüggesztés oldalsó karjaira (2).
▶Húzza meg a csavarokat (6).
Csak annyira húzza meg a csavarokat, amennyire ez a működéshez szükséges.

7.3 A főzőberendezés csatlakozása a gázellátásra

FIGYELMEZTETÉS! Sérülésveszély!

Csak ellenőrzött nyomáscsökkentő szeleppel és megfelelő fejrésszel rendelkező propán- vagy butángázpalackokat használjon. Hasonlítsa össze az adattáblán lévő nyomásadatot a propán- vagy butángázpalackon lévő nyomásadattal.

A csatlakoztatás során tartsa be a következő útmutatásokat:

• Alkalmazzon olyan acélcső gázvezetéket ∅8 x 1mm méretben (hegesztett, varratmentes acél, vagy rozsdamentes acél), melyet szivárgásmentesen fel lehet szerelni vágógyűrűs csavarral.
• A csöveket úgy rögzítse a bútorok oldalsó falain, vagy a hátsó falon, hogy az állítóalkatrészekre ne hasson erő.
• A csatlakoztatásoknak szerszámmal oldhatónak kell lenniük. Ennek során vegye figyelembe a DVGW G607 és G608 munkalapokon található műszaki szabályokat.
  • A teljes csővezetéknek feszültségmentesnek kell lennie.
• A gázkészülék és a folyékony gáz ellátóberendezés közötti tömlőcsatlakozás a lehető legrövidebb legyen, és ne haladja meg a 750 mm-t.
• Ellenőrzés céljára a tömlőcsatlakozás teljes hossza hozzáférhető kell hogy legyen.
• Kardánfelfüggesztéssel történő szerelésnél (Tartozék): A tömlőcsatlakozásnál különösen ügyeljen arra, hogy a tömlő ne akadályozza funkciójában a kardánfelfüggesztést (többek kötött üzemi feltételek: ne legyen húzási terhelés, vagy megtörés).
• Üzem közben legalább 150 cm ^2 szabad keresztmetszetű szellőzőnyílásoknak kell rendelkezésre állniuk a felállítás helyén. Ezeknek a nyílásoknak zárhatóaknak kell lenniük, de a készülék üzemeltetésekor ki kell nyitni ezeket.

▶Csatlakoztassa a főzőkészüléket a gázellátáshoz.

▶A főzőkészülék fölé helyezzen egy útmutató táblát a következő szöveggel: „FIGYELMEZTETÉS!

A főzéskor szükség van a levegőutánpótlás biztosítására, pl. a grill-, főző-, és sütőkészülék közelében lévő ablakok nyitásával.

Ezeket a készülékeket tilos helyiségek fűtésére használni."

▶Ügyeljen arra, hogy a tömlővezeték
– ne csípődjön be és ne törjön meg,
– biztonságos távolságban legyen a főzőlaptól.

▶Nyissa ki a gázpalack szelepét.

FIGYELMEZTETÉS! Sérülésveszély!

A tömítettséget tilos nyílt láng mellett vagy gyújtóforrások közelében ellenőrizni.

▶ Ellenőrizze szivárgás-ellenőrző permettel a szerelési helyek tömítettségét. Tömítettség akkor áll fenn, ha nem képződnek buborékok.

8 A f ö z ö h a s

8.1 A főző begyújtása

FIGYELMEZTETÉS! Sérülésveszély!

A főzőkészüléket tilos felügyelet nélkül üzemeltetni.

A teljes gyújtási folyamat legyen felülről látható; nem szabad a lángokat ráhelyezett edényekkel és serpenyőkkel eltakarni.

MEGJEGYZÉS

Kardánfelfüggesztéssel történő szerelésnél (Tartozék): Ha a főzőt a kardánfelfüggesztéssel a legalacsonyabb helyzetben szereli fel, akkor annak érdekében, hogy a tüzelőanyag-tartályt feltöltés céljára ki lehes- sen venni, a főzőfelületet teljesen függőleges helyzetbe kell állítani.

▶Nyissa ki a gázpalack szelepét.
▶Nyissa ki a főző zárószelepét.
A használni kívánt égőfej szabályozóját forgassa el a nulla állásról (0) óra járásával ellentétes irányba a nagy (nagy láng) helyzetbe.
▶Tartsa lenyomva a szabályozót ebben a helyzetben.
▶Gyufával vagy alkalmas gyújtóeszközzel gyújtsa meg a főzőlapot. Húzza vissza a kezét, ha az égő meggyulladt.
Ha meggyújtotta az egyik főzőlapot, akkor kb. 10 másodperc elteltével elengedheti a forgógombot.

▶ Úgy állítsa be a lángot, hogy az ne nyúljon túl az tégely peremén.
▶ Állítsa a szabályozót a kívánt helyzetbe: Nagy láng (1,6 kW) vagy kis láng (kb. 0,5 kW).

8.2 A főzőkészülék kikapcsolása

▶Állítsa a szabályozót nulla helyzetbe.
√ Az égőfej kialszik.
▶Zárja le a főző zárószelepét.
Ha hosszabb időre üzemen kívül helyezi a főzőkészüléket, zárja el a gázpalack szelepét.

8.3 A gázpalack cseréje

FIGYELMEZTETÉS! Sérülésveszély!

A gázpalackot csak megfelelő szellőzés mellett cserélje. Ügyeljen arra, hogy ne legyen a közelben gyújtóforrás. A gázpalackot csak a főzőkészülék kikapcsolt állapotában cserélje.

A szabályozó óra járásával megegyező, nulla helyzetbe forgatásával kapcsolja ki a főzőkészüléket.
▶Zárja el teljesen a gázpalack szelepét.
▶Csavarja le a nyomáscsökkentő szelepet a gázpalackról.
▶Ellenőrizze a tömlővezeték állapotát. Cserélje ki a gáztömlőt, ha annak anyaga törékeny vagy lyukacsos.
Csavarja rá szorosan a nyomáscsökkentő szelepet az új palackra.

9 A főzőkészülék karbantartása

Biztonsági okokból szükség van rá, hogy évente egyszer szakember ellenőrizze a készülék kifogástalan működését és elhárítsa az esetleges hibákat.

▶ A készülék éves ellenőrzése során különösen a következő funkciókat ellenőrizze:
– A gázszivárgástól való mentességet
– Az égés biztonságát és a láng stabilitását.
– A frisslevegő ellátást.
– A biztonsági-, és szabályozóberendezések ellenőrzése (égőfejcsapok).
▶ Ellenőrizze, hogy a felállítási helyiség megfelel-e a hatályos helyi törvényi szabályozásoknak.
Ellenőrizze a következő alkatrészek szennyeződését és szükség esetén végezze el tisztításukat:
– A főzőlap gázkilépési nyílásai,
- É g ö f e j e k ,
- Termoelem.
▶Ellenőrizze, hogy bel legyen állítva a megfelelő távolság (kb. 1 – 3 mm) a főzőlap és a termoelem között.

10 A főzőkészülék tisztítása

FIGYELEM!

Ne használjon éles vagy kemény eszközöket a tisztításhoz, mivel azok a készülék sérülését okozhatják.

A kereskedelemben kapható tisztítószereket használjon.

▶ A főzőkészüléket csak akkor tisztítsa meg, ha az már lehült.
▶Vegye le a rostélyt a főzőkészülékről.
▶Tisztítsa meg a főzőfelületet. Különösen a ragadós zsír- és olajmaradékokat távolítsa el.
▶Tilos a főzőberendezés tisztításához gözsugártisztítót használni.

11 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon az illetékes szakkereskedőhöz vagy gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán).

A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:

• a számla vásárlási dátummal rendelkező másolatát,
• a reklamáció okát vagy a hibát tartalmazó leírást.

12 Ártalmatlanítás

▶ A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

13 Müszaki adatok

	Dometic EK1600 Dometic EK3200
Cikksz.: 9103300517 9103300518
Gázfogyasztás: 115 g/h 230 g/h
Gázkategória: I	3 kategória, propán vagy bután
Csatlakozási nyomás: AT, DE EE, LT, LV, MT, PL: 30 mbarBE, CH, ES, FR, GB, GR, IE, IT, LU: 28 – 30/37 mbarCY, CZ, DK, FI, HU, IS, NL, NO, SE, SI, SK:28 – 30 mbar
Főzőlapok száma: 1 2
Főzőlapteljesítmény:	1600 W	3200 W
1 liter víz forralási ideje:	kb. 10 perc(a környezeti feltételektől és a használt edénytől függően)

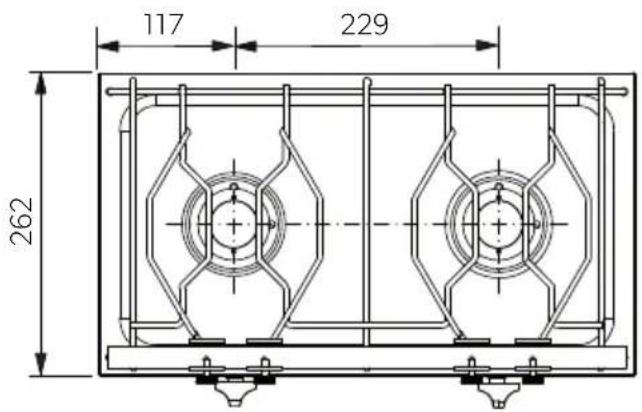

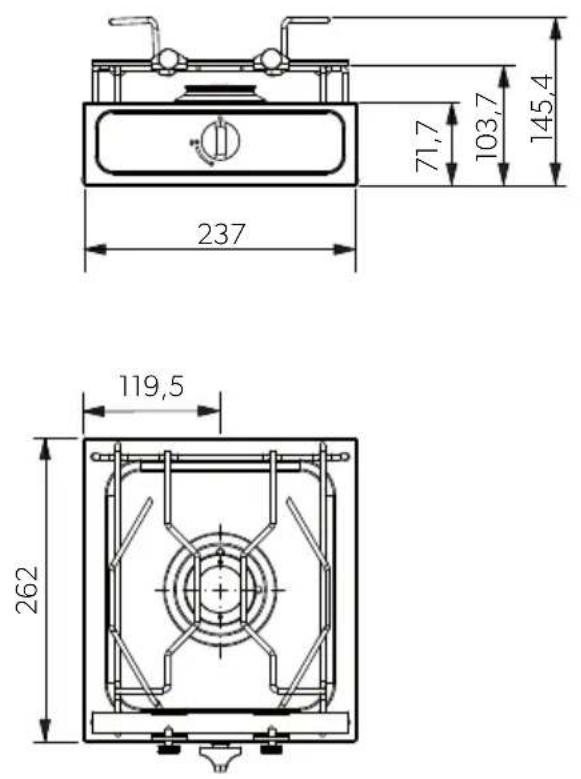

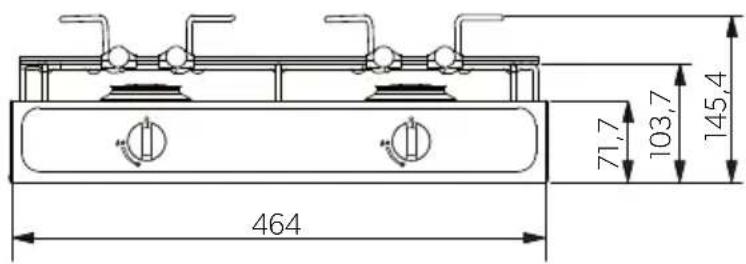

Méretek:	3. ábra, 4. oldal	4. ábra, 4. oldal
Súly:	2,9 kg	4,2 kg
Vizsgálat / tanúsítvány:	CE
