PRO PMP171 - Tűzőgép RAPID - Ingyenes használati útmutató

Termék típusa	Pneumatikus tűzőgép (szögező)
Márka	Rapid
Modell	PRO PMP171
Magasság	190 mm
Hosszúság	230 mm
Szélesség	48 mm
Súly szög nélkül	0,95 kg
Súly szögekkel	0,96 kg
Tápellátás	Sűrített levegő
Sűrített levegő csatlakozás	1/4"
Maximális megengedett nyomás	8 bar
Üzemi nyomás	5-7 bar
Kioldási mód	Érintéses kioldás
Ajánlott szögek típusa	Rapid 23P: 15-35 mm
Szögek átmérője	0,64 mm (23 Ga)
Tár kapacitása	150 darab
Hangnyomásszint (LpA)	70,9 dB
Hangteljesítményszint (LwA)	83,9 dB
Rezgés (ISO 8662-11)	2,24 m/s²
Ajánlott kenőanyag	Hidraulika olaj ISO 46
Elérhető alkatrészek	Tömítéskészlet (50 01346), Biztonsági/kioldó készlet (50 01347), Töltőegység (50 01348)
Karbantartás	Rendszeres tisztítás kendővel, kenés 2-3 csepp ISO 46 olajjal a levegőbemenetbe
Biztonság	Viseljen szem- és hallásvédőt, ne használja létrán, a karbantartás előtt válassza le a levegőt

Gyakran ismételt kérdések - PRO PMP171 RAPID

Hogyan kell feltölteni a PRO PMP171 tűzőgépet?

Válassza le a szerszámot a sűrített levegőről. Nyomja be a reteszt, és csúsztassa ki a sínt. Tartsa a szögezőt lefelé, helyezzen be egy szögszalagot a töltőbe úgy, hogy a hegyük az alsó részhez érjen. Tolja vissza a sínt a kattanásig.

Milyen légnyomást használjak a PMP171-hez?

Az üzemi nyomásnak 5 és 7 bar között kell lennie. Mindig a legalacsonyabb szükséges nyomással kezdje a szögek megfelelő beveréséhez. Soha ne használjon 8 bar feletti nyomást.

Mit tegyek elakadás esetén?

Zárja el a levegőt. Nyomja be a reteszt és nyissa ki a sínt. Távolítsa el a szögeket. Szükség esetén szerelje le az előlap két csavarját, vegye ki a beszorult szöget, majd szerelje vissza a lapot és zárja a sínt.

Hogyan kenjem a szerszámot?

Használjon ISO 46 hidraulikaolajat (vagy azzal egyenértékűt). Használat előtt adjon 2-3 cseppet a sűrített levegő bemeneti nyílásába. Időnként kenje a tár csúszó részeit is.

Milyen típusú szögeket használjak?

Kizárólag Rapid 23P szögeket használjon, 15-35 mm hosszú, 0,64 mm (23 Ga) átmérőjű. A biztonság és a megfelelő működés érdekében csak eredeti szögeket használjon.

Melyek a legfontosabb biztonsági óvintézkedések?

Mindig viseljen védőszemüveget és hallásvédőt. Soha ne irányítsa a szerszámot önmagára vagy másokra. Tartsa ujjait távol a ravasztól, ha nem használja a szerszámot. Minden beállítás vagy karbantartás előtt válassza le a levegőt.

Hogyan karbantartsam a tűzőgépet?

Rendszeresen tisztítsa a szerszámot száraz ruhával. Naponta ellenőrizze a biztonsági berendezés és a ravasz szabad mozgását. Húzza meg az összes csavart. Kenje a leírás szerint. Ne használjon oldószereket.

Hol találom a pótalkatrészeket?

Lépjen kapcsolatba a szállító vevőszolgálatával. Az elérhető alkatrészek: Tömítéskészlet, dugattyú és ütő (50 01346), Biztonsági és ravaszkészlet (50 01347), Töltőegység (50 01348).

Mik a PMP171 méretei?

Magasság 190 mm, hosszúság 230 mm, szélesség 48 mm. Súly szög nélkül: 0,95 kg, szögekkel: 0,96 kg.

Mekkora a tár kapacitása?

A tár legfeljebb 150 darab szöget (szalagban) képes befogadni.

HASZNÁLATI ÚTMUTATÓ PRO PMP171 RAPID

FIGYELEM: Kérjük, hogy a használat előtt figyelmesen olvassa el a szerszámra vonatkozó utasításokat és figyelmeztetéseket. Ennek elmulasztása komoly sérüléshez vezethet.

FIGYELEM: Mielőtt használná a szerszámot, figyelmesen olvassa el a használati utasításokat. Ennek elmulasztása komoly sérüléshez vezethet.

PNEUMATIC NAILER PMP171

PNEUMATIKUS SZÖGBELÖVŐ PMP171 Használati útmutató - az eredeti dokumentum fordítása

MÜSZAKI ADATOK
A szerszám mérete:	Magasság	190
	Hosszúság	230 mm
	Szélesség	48 mm
	Szögek nělküli tõmeg	0,95 kg
	Tõmeg a legnehezebb szögekkel	0,96 kg
Levegő bemenet		1/4"
Maximális üzemi nyomás		8 bar
üzemi nyomás	Min.	5 bar
	Max.	7 bar
Mūködtető rendszer		Kontakt üzemnémdó
Javasolt rügzítök		Rapid 23P; 15 -> 35 mm
Szögméretek		Ø0,64mm - 23Ga
Tõltési kapacitás		150
Javasolt pneumatikus olaj		ISO 46 vagy ezzel egyenértekühidraulikaolaj

mm Zaj (EN 12549:1999)	LpA, 1s, d	70,9 dB
	pontatlanság	2,5 dB
	LwA, 1s, d	83,9 dB
	pontatlanság	2,5 dB
	LpC, max	109 dB
	pontatlanság	2,5 dB

Ezek az értékek a szerszám karakterisztikáját, és nem a használat helyén generált zaj értékét reprezentálják. A használat helyén mérhető zajt egyéb tényezők is befolyásolják, pl. a munkakörnyezet, a munkadarab, a munkadarab alátámasztása és a műveletek száma. A munkahely kialakítása szintén csökkentheti a zajszintet, pl. a munkadarab hangelnyelő helyre történő felhelyezése.

Rezgésel Kapcsolatos in-formação(ISO 8662-11:1999)	Rezgés	2,24 m/s2
	pontatlanság	0,332 m/s2

Ezek az értékek a szerszám karakterisztikáját, és nem a használat során a kezet és kart érő rezgéseket reprezentálják. A szerszám használata során a kezet és kart érő rezgéseket a következő tényezők is befolyásolhatják: a szerszám markolásának erőssége, a nyomóerő, a munkavégzés iránya, az áramforrás beállítása, a munkadarab és a munkadarab alátámasztása.

SZIMBÓLUMOK

Az alábbiakban a berendezésre vonatkozó szimbólumok láthatók. Használat előtt bizonyosodjon meg arról, hogy ismeri ezek jelentését.

Olvassa el és értelmezze a szerszám kézikönyvét és címkéit. A figyelmeztetések be nem tartása súlyos sérüléshez vezethet.

A kezelők és a közelben tartózkodók számára oldalpajzsos, ütésálló védőszemüveg viselése kötelező.

A kezelők és a közelben tartózkodók számára hallásvédő viselete kötelező.

A szerszám kontaktbelövés üzemmóddal is rendelkezik.

Ne használja a szerszámot mértéken, állványzaton, létrán vagy hasonló szerkezeten, pl. félkész tetőn állva, dobozok vagy rekeszek lezárásához, ill. szállítási biztonsági rendszerek teherautókra vagy vagonokra történő felszereléséhez.

Soha ne kísérelje meg oxigénnel, szén-dioxiddal vagy egyéb palackos gázzal meghajtani a szerszámot.

ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

1. A személyes biztonság, valamint a szerszám megfelelő működése és karbantartása érdekében a szerszám használata előtt olvassa el a jelen használati útmutatót.
2. A figyelmeztetéseket és a használati útmutatót gondosan őrizze meg későbbi használatra.
3. A szerszámot kizárólag professzionális felhasználásra tervezték. Ne használja semmilyen egyéb célra. Nem arra tervezték, hogy a kötőelemeket közvetlenül kemény felületekbe, pl. acélba vagy betonba lőjék.
4. A kezelőnek továbbá figyelembe kell vennie a használat során felmerülő kockázatokat.
5. Tilos a szerszám rendeltetésétől eltérő bármilyen használat. A folyamatos kontaktbelövés üzemmóddal rendelkező kötőelem-belövőket csak gyártási alkalmazásokban szabad használni.
6. Ne tartsa az ujját a működtetőbillentyűn, amikor nem működteti ezt a szerszámot, vagy amikor egyik működtetési pozícióból a másikra vált.
7. Több veszélyforrás is jelen van. Csatlakoztatás, leköts, betöltés, működtetés, karbantartás, tartozékok cseréje vagy a szerszám közelében végzett munka előtt figyelmesen olvassa el a biztonsági utasításokat. Ennek elmulasztása súlyos testi sérüléshez vezethet.

1. A testrészeit, így a kezét, lábát, stb. tartsa távol a belövés irányától, és ügyeljen arra, hogy a kötőelem a munkadarabot átütve ne hatolhasson testrészekbe.
2. Amikor a szerszámot használja, ne feledje, hogy a kötőelem elferdülhet, és sérülést okozhat.
3. Tartsa erősen a szerszámot, és készüljön arra, hogy visszarúghat.
4. A kötőelem-behúzót csak műszakilag képzett kezelők használhatják.
5. Ne alakítsa át a kötőelem-behúzót. Az átalakítás csökkentheti a biztonsági óvintézkedések hatékonyságát, növelve a kezelő és/vagy a közelben tartózkodók kockázatait.
6. Ne dobja ki a használati útmutatót.
7. Ne használja a szerszámot, ha az megsérült.
8. A kötőelemek kezelésekor, különösen betárazáskor és kitárazáskor legyen óvatos, mivel a kötőelemek hegyesek, és sérülést okozhatnak.
9. Használat előtt mindig ellenőrizze a szerszámot, hogy annak alkatrészei nem töröttek-e, nem lazultak-e ki, illetve nem használódtak-e el.
10. Használat közben ne nyújtózkodjon. Csak biztonságos munkaterületen használja a készüléket. Mindig megfelelően stabil testhelyzetben és egyensúlya megtartásával dolgozzon.
11. Tartsa távol a közelben tartózkodó embereket (amikor olyan helyen dolgozik, ahol gyalogosforgalom várható). A munkaterület határait világosan jelölje ki.
12. Soha ne irányítsa a szerszámot magára vagy másokra.
13. Amikor a szerszámot felveszi, munkaterületek, ill. munkahelyek között bölekedik, ne helyezze ujját a működtető billentyűre, mert ezzel véletlenül működésbe hozhatja a készüléket. Választható működtetésű szerszámok esetén mindig győződjön meg arról, hogy a szerszám a megfelelő üzemmódban van.
14. Csak olyan védőkesztyűt viseljen, amellyel kellően jól tud fogni, és biztonságosan tudja kezelni a működtető billentyűt és a beállító készülékeket.
15. A szerszámot mindig sík felületre tegye le. Ha a szerszámhoz mellékelt horgot használja, a szerszámot szilárdan rögzítse a stabil felületen.
16. Alkohol, gyógyszerek és hasonló anyagok befolyása alatt ne dolgozzon a szerszámmal.
17. Ne használja a szerszámot mérlegen, állványzaton, létrán vagy hasonló szerkezeten, pl. félkész tetőn állva, dobozok vagy rekeszek lezárásához, ill. szállítási biztonsági rendszerek teherautókra vagy vagonokra történő felszereléséhez.

Kirepülő kötőelem veszélye

1. A kőtőelem-befúvót le kell kötni: a kőtőelemek kitárazásakor, beállításkor, elakadások megszüntetésekor vagy tartozék cseréjekor.
2. Működtetés közben ügyeljen arra, hogy a kőtőelemek megfelelően hatoljanak a munkadarabba, és ne pattanjanak/tevesszenek irányt a kezelő és/vagy a közelben tartózkodók felé.
3. Működtetés közben a munkadarabról és a kőtőelem-befúvóból hulladék eshet le.
4. Gépi szerszámok használatakor a szeme védelme érdekében mindig viseljen védőszemüveget. A védőszemüvegnek meg kell felelnie az Amerikai Egyesült

Államokban az ANSI Z87.1, Európában az EN 166, illetve Ausztráliában/Új-Zélandon az AS/NZS 1336 szabványnak. Ausztráliában/Új-Zélandon törvény írja elő az arcvédő pajzs viseletét is. A munkáltatónak kell gondoskodnia arról, hogy a szerszámkezelő személyek és a közvetlen közelben tartózkodók mindig viseljenek megfelelő személyes védőfelszerelést.

1. A többi személyt fenyegető kockázatokat a kezelőnek kell felmérnie.
2. Óvatosan kezelje a munkadarab-kontaktfej nélküli szerszámokat, mert ezeket véletlenül is működésbe lehet hozni, sérülést okozva a kezelőnek és/vagy a közelben tartózkodóknak.
3. Mindig ellenőrizze a szerszám megfelelő, csúszásmentes csatlakozását a munkadarabhoz.
4. Viseljen hallásvédő eszközt a kiáramló sűrített levegő keltette zaj ellen, ill. fejvédő eszközt is. Könnyű, de ne laza ruházatot viseljen. A ruhaujjakat be kell gombolni vagy fel kell tűrni. Nyakkendőt viselni tilos.

Üzemeltetési veszélyek

1. A szerszámot tartsa megfelelően: ügyeljen arra, hogy ellentartson a normális vagy hirtelen mozdulatoknak, pl. a visszarúgásnak.
2. Kiegyensúlyozott testtartásban, a lábát erősen megvetve dolgozzon.
3. Megfelelő védőszemüveget kell viselni, továbbá javasolt megfelelő védőkesztyű és védőruházat viselete is.
4. Megfelelő hallásvédő eszköz viselete kötelező.
5. A használati útmutatóban előírt, megfelelő energiaellátást használja.
6. Ne használja a szerszámot mozgó platformokon vagy teherautó-platón. A platform vagy a jármű hirtelen mozdulata miatt elveszítheti uralmát a szerszám fölött, ami sérülést okozhat.
7. Mindig azt feltételezze, hogy a szerszám fel van töltve kötőelemmel.
8. Ne siesse el a munkát, és ne erőltesse a szerszámot. Odafigyeléssel kezelje a szerszámot.
9. A szerszámmal stabil testhelyzetben, a lábát erősen megvetve dolgozzon. Magasban végzett munka esetén győződjön meg arról, hogy senki sem tartózkodik Ön alatt, és rögzítse a légtömlőt, hogy elkerülje a hirtelen rángatás vagy beakadás veszélyét.
10. Tetőkön és más magas helyeken előrefelé haladva lője be a kötőelemeket. Könnyen elveszítheti a biztos testtartást, ha a kötőelem belövését hátrafelé haladva végzi. Függőleges felületen dolgozva fentről lefelé végezze a kötőelemek belövését, mert így kisebb erőfeszítés szükséges a munkához.
11. A kötőelem elhajlik, illetve a szerszám eltömődik, ha véletlenül egy másik kötőelem fejére lövi be a szeget vagy kapcsot, vagy egy csomót talál el a fában. A kötőelem elrepülhet és eltalálhat valakit, vagy maga a szerszám is veszélyesen reagálhat. Kellő körültekintéssel végezze a kötőelem belövését.
12. Ne hagyja a betárazott szerszámot vagy a légkompresszort nyomás alatt hosszabb ideig, közvetlen napfénynek kitéve. Ügyeljen arra, hogy a por, homok, forgács és idegen anyag ne hatolhasson a szerszámba ott, ahová leteszi.
13. Soha ne próbálja a kötőelemet egyszerre belülről és kívülről belőni. A kötőelemek átszakíthatják a

munkadarabot, esetleg kirepülhetnek, komoly veszélyt okozva.

Ismétlődő mozgás veszélye

1. Amikor egy szerszámot huzamosabb ideig használ, a kezelő kényelmetlen érzést tapasztalhat a kezében, karjában, vállában, nyakában és egyéb testrészeiben.
2. A szerszám használatához a kezelőnek megfelelő, de ergonomikus testtartást kell felvennie. Vesse meg jól a lábát, és kerülje a kicsavart vagy bizonytalan testtartást.
3. Ha a kezelő az állandó jelleggel visszatérő rossz közérzet, fájdalom, lüktetés, bizsergés, zsibbadtság, égő érzés, merevség tüneteit tapasztalja magán, akkor vegye komolyan ezeket a figyelmeztető jelzéseket. A kezelőnek a tevékenységről szakképzett egészségügyi szakemberrel kell konzultálnia.
4. A szerszám folyamatos használata a szerszám visszarúgása miatt ismétlődő terhelésből eredő húzódásos sérülést okozhat.
5. Az ismétlődő terhelésből eredő húzódásos sérülés elkerülése érdekében a kezelőnek működtetés közben nem szabad nyújtózkodnia, vagy túl nagy erőt kifejtenie. Emellett a kezelőnek pihennie kell, ha fáradtnak érzi magát.
6. Az ismétlődő mozgásból eredő veszélyekkel kapcsolatban végezzen kockázatelemzést. A kockázatelemzésnek a mozgásszervi megbetegedésekre kell összpontosítania, lehetőség szerint arra a feltételezésre alapozva, hogy a munka közbeni fáradtságérzet csökkentése hatékonyan csökkenti a megbetegedések előfordulását.

Kiegészítők és fogyóeszközök veszélyei

1. Kösse le a szerszám energiaellátását, pl. sűrítettlevegő- vagy gázellátását, akkumulátorát, tartozékok, pl. a munkadarabhoz érő tartozékok cseréje, ill. beállítások előtt.
2. Csak a gyártó által biztosított, ill. javasolt méretű és típusú kiegészítőket használja.
3. Csak a jelen kézikönyvben javasolt kenőanyagokat használjon.

Munkahelyi kockázatok

1. A megcsúszás, megbotlás, zuhanás a munkahelyi balesetek jelentős kiváltó okai. Ügyeljen a szerszám használata közben előforduló csúszós felületekre, ill. a levegőtömlő okozta botlásveszélyre is.
2. Ismeretlen környezetben különösen körültekintően dolgozzon. Rejtett veszélyek lehetnek jelen, pl. elektromos vagy más közművezeték.
3. A szerszám a rendeltetése szerint nem használható potenciálisan robbanásveszélyes légkörben, és nincs szigetelve elektromos vezetékek véletlen érintése ellen.
4. Győződjön meg arról, hogy nincs jelen olyan elektromos vezeték, gázcső, stb., amelynek a szerszám általi sérülése veszélyt okozhat.
5. Tartsa tisztán a munkaterületet, és ügyeljen a jó megvilágításra. A rendezetlen és sötét munkaterületek balesetet idézhetnek elő.
6. A zajra helyi előírások vonatkozhatnak, amelyeknek a zajszintet az előírt határértékeken belül tartva meg kell felelni. Egyes esetekben a zajforrást zajvédő fallal kell leárnyékolni.

Por- és levegőkiáramlási veszélyek

1. Mindig ellenőrizze környezetét. A szerszámból kiáramló levegő port kavarhat, ill. tárgyakat fújhat el,

ezek pedig eltalálhatják a kezelőt és/vagy a közelben tartózkodókat.

1. A kiáramló levegőt irányítsa úgy, hogy a por a lehető legkevesebb kellemetlenséget okozza.
2. Ha a munkaterületen por vagy tárgyak szállnak, akkor amennyire lehetséges, csökkentse a kiáramlást, hogy csökkentse az egészségkárosító kockázatokat és a sérülésveszélyt.

Zajártalom

1. A túl magas zajszintnek történő védtelen expozíció maradandó, fogyatékkal járó halláskárosodást okozhat olyan egyéb problémák mellett, mint a fülzúgás (csengő, berregő, fütyülő vagy zümmögő hang a fülekben).
2. A zajártalmi veszélyekre vonatkozóan végezzen kockázatelemzést a munkaterületen, és vezessen be ellenük megfelelő óvintézkedéseket.
3. A kockázatcsökkentő intézkedések között lehet pl. a rezgéscsillapító anyagok alkalmazása, amelyek megakadályozzák, hogy a munkadarab rezgésbe jöjjön.
4. Megfelelő hallásvédő eszköz viselése kötelező.
5. A szerszám üzemeltetését és karbantartását a jelen utasítások szerint végezze, hogy megakadályozza a szükségtelen zajszintemelkedést.
6. Tegyen zajcsillapító óvintézkedéseket, pl. helyezze a munkadarabokat hangtompító tartókra.

Rezgésekkel kapcsolatos veszélyek

1. Az üzem közbeni rezgéskibocsátás a fogás erejétől, az érintkezési nyomástól, a munkavégzés irányától, az energiaellátás beállításától, a munkadarabtól és a munkadarab megtámasztásától függ. A rezgésveszélyekre vonatkozóan végezzen kockázatelemzést, és foganatosítson ellenük megfelelő óvintézkedéseket.
2. A rezgéskitettség gátló hatással van az idegekre, ill. a kéz és a kar vérellátására.
3. Hidegen végzett munka esetén viseljen meleg ruházatot, és tartsa a kezét melegen és szárazon.
4. Ha ujjaiban vagy kezében zsibbadtságot, bizsergést, fájdalmat, vagy a bőr kifehéredését észleli, akkor forduljon szakképzett foglalkozás-egészségügyi szakemberhez, és egyeztessen a teljes munkatevékenységéről.
5. A szerszám üzemeltetését és karbantartását a jelen utasítások szerint végezze, hogy megakadályozza a szükségtelen rezgésszint-emelkedést.
6. A szerszámot könnyed, de biztos kézzel tartsa, mert a rezgési ártalom veszélye általában nagyobb, ha a szerszámot szorosan markolják meg.

További figyelmeztetések a pneumatikus szerszámokra vonatkozóan

1. A sűrített levegő súlyos sérülést okozhat.
2. Mindig kapcsolja ki a sűrítettlevegő-ellátást, és kösse le a szerszámot, ha nem használja.
3. A szerszámot tartozékcsere, beállítás és/vagy javítás, ill. másik munkaterületre történő átszállítás előtt mindig kösse le a sűrítettlevegő-ellátásról.
4. Az ujját ne tartsa a működtető billentyűn, amikor nem működteti a szerszámot, vagy amikor egyik munkaterületről a másikra megy át.
5. Soha ne irányítsa a sűrített levegőt maga vagy más személy felé.
6. A verőtömlők súlyos sérülést okozhatnak. Mindig

ellenőrizze a szerszámot, sérült vagy laza tömlőket és szerelvényeket keresve.

1. Soha ne emeljen meg pneumatikus szerszámot a tömlőjénél fogva.
2. Soha ne vonszoljon pneumatikus szerszámot a tömlőjénél fogva.
3. Pneumatikus szerszámok használata esetén ne lépje tú a maximális üzemi nyomást.
4. A pneumatikus szerszámokat csak sűrített levegővel, az adott munkafolyamathoz szükséges legalacsonyabb nyomáson szabad meghajtani, hogy a zaj, rezgés és elhasználódás minimális legyen.
5. Az oxigén vagy éghető gázok pneumatikus szerszámok működtetésére történő használata tűz- és robbanásveszélyt okoz.
6. Pneumatikus szerszámok használatakor ügyeljen arra, hogy az lehűlhet, amely megnehezítheti a fogást és irányítást.

Kiegészítő figyelmeztetések kontaktbelövés üzemmóddal rendelkező szerszámokhoz

1. Amikor a szerszámot felveszi, munkaterületek, ill. munkahelyek között bölekedik, ne helyezze ujját a működtető billentyűre, mert ezzel véletlenül működésbe hozhatja a készüléket.
2. Ha ez az eszköz rendelkezik kontakt üzemmódban szelektív működtetéssel vagy a folyamatos érintkezés üzemmódban működésmódválasztóval, vagy ez egy folyamatos működtetésű vagy folyamatos működtetésű érintkező eszköz, és meg van jelölve szimbólummal, akkor

1. Ne használja a szerszámot kontakt üzemmódban dobozok és rekeszek zárásához, valamint szállításbiztonsági rendszerek pótkocsira és tehergépkocsira történő felszereléséhez.
2. Ügyeljen arra, hogy a szerszámot csak biztonságos munkaterületen használja.
3. Legyen óvatos, amikor a tüzek között a szerszámmal helyet változtat.

BETÖLTÉS

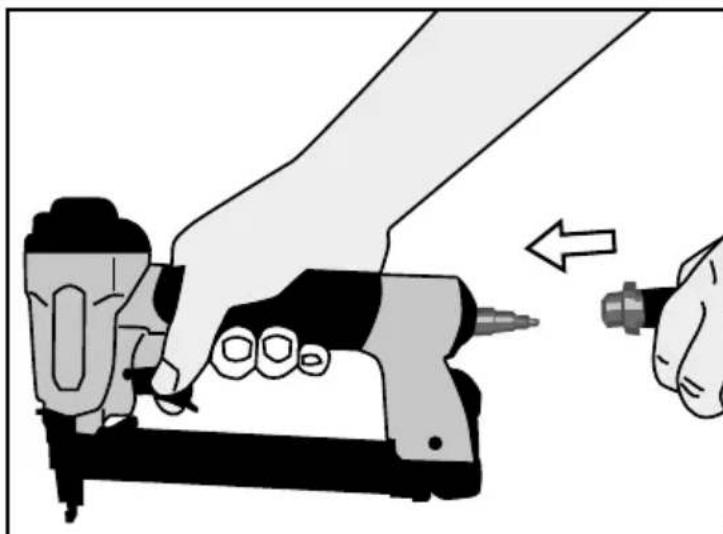

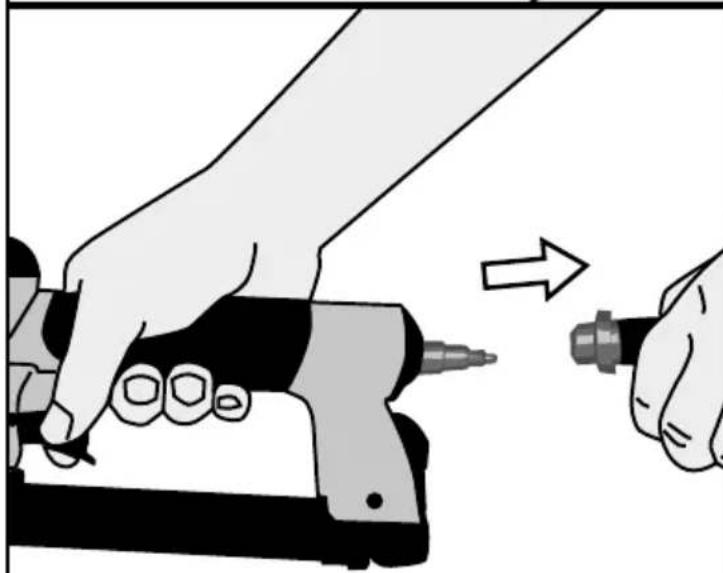

1. Válassza le a szerszámot a levegőforrásról. (Figure 3)

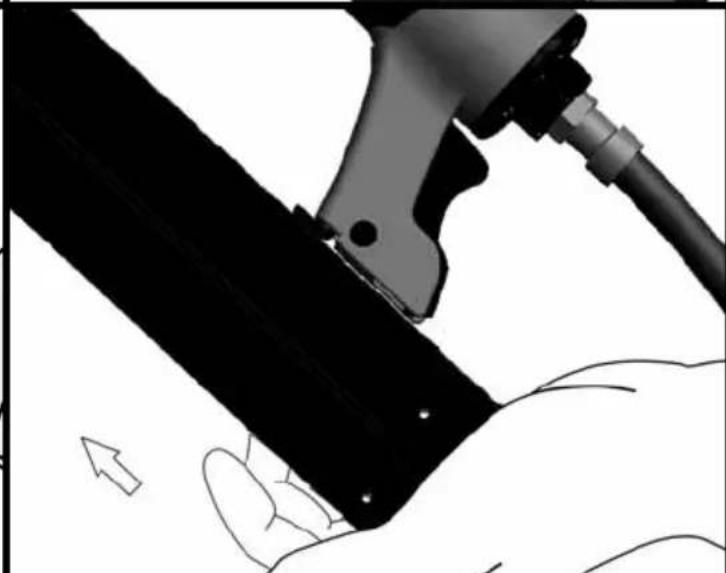

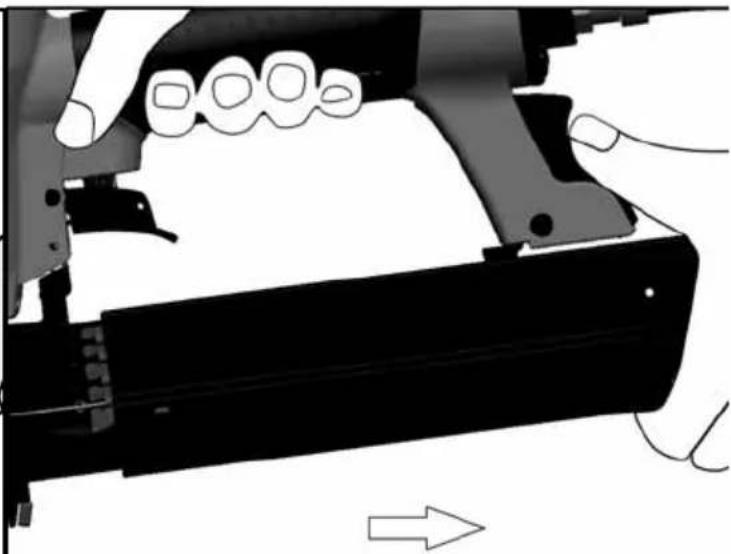

2. A kar összeszorításával vegye ki a lárat. (Figure 4)

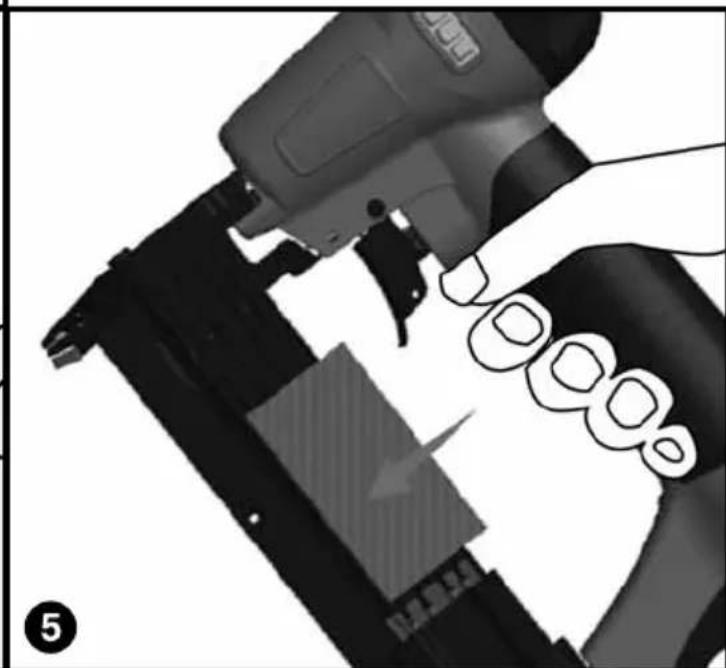

3. A rögzítőszegek betöltése: Tartsa lefelé a szögbelövőt, majd helyezze be a szegeket a kazettába úgy, hogy lefelé nézzenek. (Figure 5) Addig nyomja be a sínt, míg a helyére nem kattan. (Figure 6)
4. Kizárólag a javasolt rögzítőket használja (lásd műszaki adatok).
5. A használati útmutatóban előírt szerszámot és kötőelemeket egyetlen egységből álló biztonsági rendszernek kell tekinteni.

A SZERSZÁM HASZNÁLATA

1. Miközben a szerszámot olyan helyre irányítja, ahol nem tartózkodik senki, csatlakoztassa a szerszámot a levegőforráshoz. (Figure 1)
2. A szerszámot az adott feladathoz szükséges

legalacsonyabb nyomáson használja. Ez csökkenti a zajszintet, az alkatrészek kopását és energiát takarít meg.

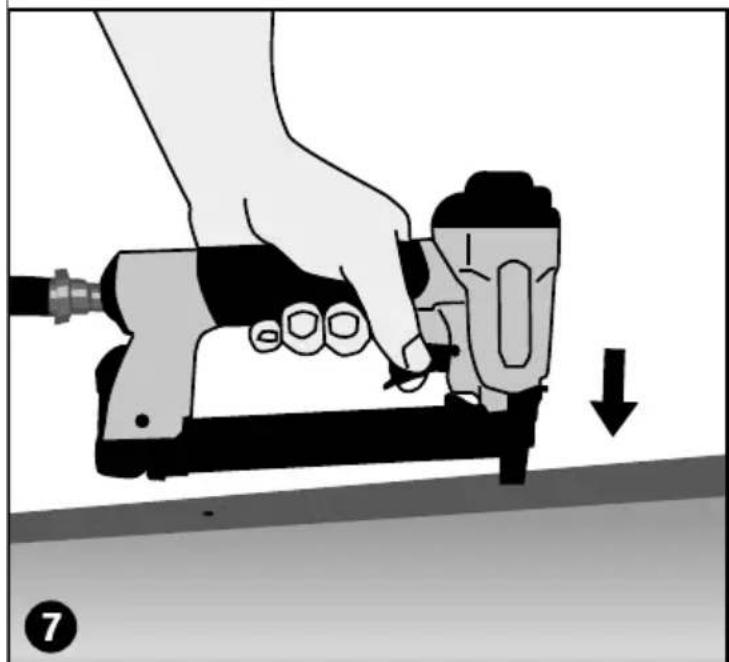

1. Nyomja a szerszám fejét a rögzítendő munkaeszközre, majd a rögzítők kilövéséhez húzza meg a ravaszt. (Figure 7)

A rögzítők behatolásához minimálisan szükséges nyomást állítson be. Ezután végezzen néhány tesztet a legalacsonyabb nyomáson kezdve. 4. Ellenőrizze, hogy a kötőelemet a szerszám az előírásoknak megfelelően a munkadarabba lőtte. - ha a kötőelem kilóg, növelje a légnyomást 0,5 bar lépésközzel, ellenőrizve az eredményt mindegyik új beállítás után; - ha a kötőelemet túl mélyre hajtják, csökkentse a légnyomást 0,5 bar lépésközzel, amíg az eredmény kielégítő nem lesz. 5. Mindig törekedjen a lehető legalacsonyabb légnyomás alkalmazására. 6. Munka közben a szerszámot úgy tartsa, hogy annak esetleges - energiaellátás-kimaradás vagy a munkadarab kiugróan kemény részei miatti - visszarúgása ne okozzon fej- vagy egyéb testi sérülést. 7. Szállításhoz a szerszámot le kell kötni a sűrítettlevegő-rendszerről, különösen ott, ahol létrát használnak, vagy a mozgatáshoz szokatlan testtartást kell felvenni. 8. A kötőelem-bellövőt a munkahelyen csak a fogantyújánál fogva cipelni, és soha nem aktivált működtető billentyűvel. 9. Vegye figyelembe a munkahelyi körülményeket. A kötőelemek a vékony munkadarabokat átüthetik, vagy lecsúszhatnak a munkadarabok sarkairól és éleiről, ezáltal veszélyeztetve embereket. 10. A saját védelme érdekében használjon védőfelszerelést, pl. hallásvédő eszközt és védőszemüveget. 11. A működtető billentyűt és a biztonsági kengyelt mindegyik belövési művelethez működésbe kell hozni, a működtetési sorrendjük nincs megadva. Ismétlődő belövési műveletek esetén elegendő, ha a működtető billentyű benyomva marad, és a biztonsági kengyelt ezt követően működtetik, vagy fordítva. 12. Üres tárral ne működtesse a szerszámot. 13. Bármilyen hibás vagy nem megfelelően működő szerszámot azonnal le kell kötni a sűrítettlevegő-ellátásról, és javítás céljából át kell adni egy szakembernek. 14. Hosszabb munkaszünetek alkalmával, ill. a műszak végén kösse le a szerszámot a sűrítettlevegő-ellátásról; ekkor a tárat is javasolt kiüríteni. 15. A szerszám sűrítettlevegő-csatlakozóit és a tömlőket óvni kell a szennyeződésektől. A durva por, forgács, homok, stb. behatolása szivárgást okoz, és kárt tesz a szerszámban és a csatlakozásokban.

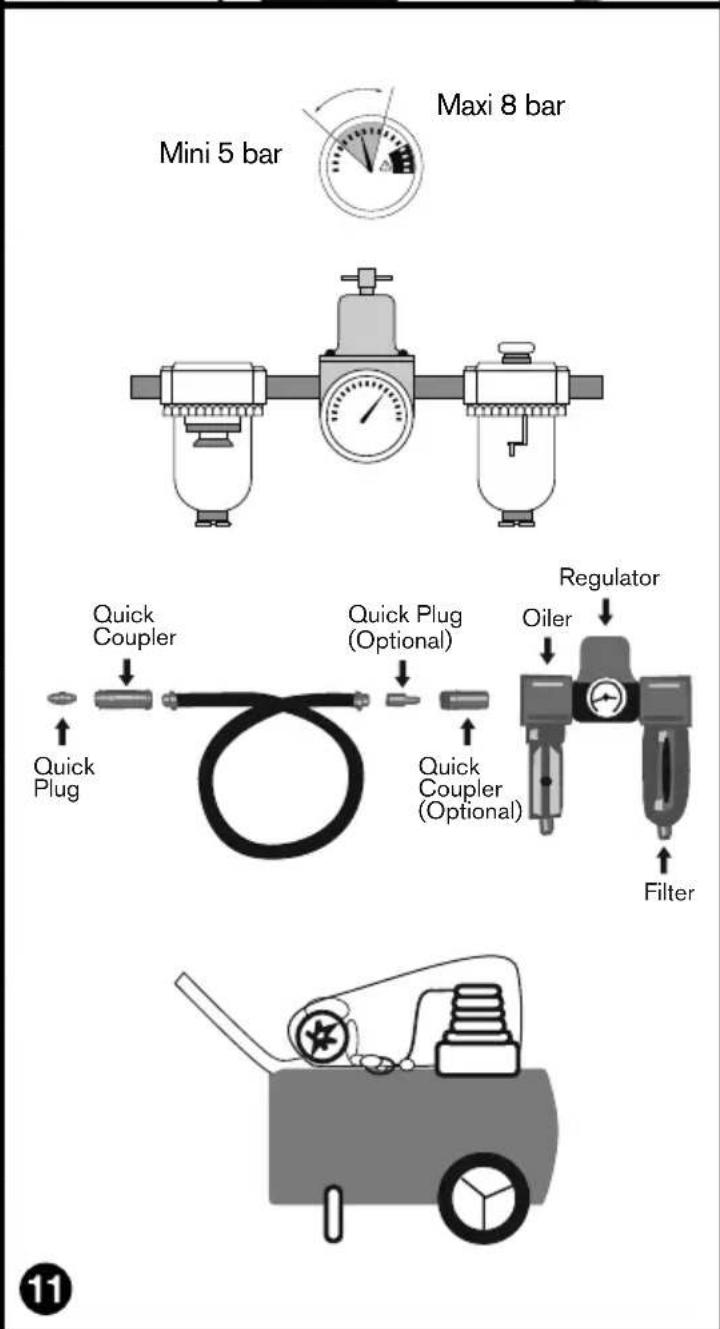

SŰRÍTETTLEVEGŐ-RENDSZER

1. A kötőelem-bellövő megfelelő működéséhez szűrt, száraz < és kenőanyaggal ellátott > sűrített levegő szükséges, a megfelelő mennyiségben. (Figure 11)
2. Ha a gépek légnyomása meghaladja a kötőelem-bellövő maximálisan megengedett nyomását, akkor a szerszám tápvezetékébe nyomáscsökkentő szelepet és sorban utána egy biztonsági szelepet kell beiktatni.
3. Csatlakoztassa a kötőelem-bellövőt a sűrítettlevegő

ellátásra egy megfelelő, gyorscsatlakozókkal ellátott nyomótömlővel. (Figure 1)

1. A kompresszor kimeneti nyomását és a teljesítményét (térfogatáramát) a várható fogyasztásnak megfelelően kell méretezni. A vezeték hosszához képest túl kis méretű vezetékszakaszok (csövek és tömlők), illetve a kompresszor túlterhelése nyomásesést idéz elő.
2. A végleges telepítésű sűrítettlevegő-vezetékek belső átmérőjének legalább 19 mm-nek kell lennie, ill. ehhez viszonyítva nagyobb átmérő választandó ott, ahol a sűrített levegőt viszonylag nagyobb távolságra kell továbbítani, vagy az több kezelőt is kiszolgál.
3. A sűrítettlevegő-vezetékeket úgy kell lefektetni, hogy egy irányba lejtsenek (a legmagasabb pont a kompresszor felé mutasson). A legalacsonyabb pontokon könnyen hozzáférhető vízleválasztókat kell beépíteni.
4. A felhasználók számára a kiállásokat a felül futó vezetékekből kell leágaztatni.
5. A kötőelem-bellövők csatlakoztatási pontjait sűrített levegő kiszolgálóegységgel kell felszerelni (szűrő/vízleválasztó/olajozó), közvetlenül a csatlakoztatási pont előtt.
6. Az olajozókat napi szinten ellenőrizni kell, és ha szükséges, feltölteni a javasolt fokozatú olajjal (lásd a MŰSZAKI ADATOK c. részt). Tíz méternél hosszabb tömlő esetén nem garantálható a kötőelem-bellövő olajellátása. Ajánlott ezért a javasolt olajból (lásd a MŰSZAKI ADATOKBAN) 2-5 cseppet (a kötőelem-bellövő igénybevételétől függően) a levegőbemeneten, vagy egy közvetlenül a kötőelem-bellövő szerszámra szerelt olajozón keresztül beadagolni.

KARBANTARTÁS ÉS HIBAELHÁRÍTÁS

1. Amennyiben a kapcsok beragadnak, válassza le a szerszámot a levegőforrásról. (Figure 3)

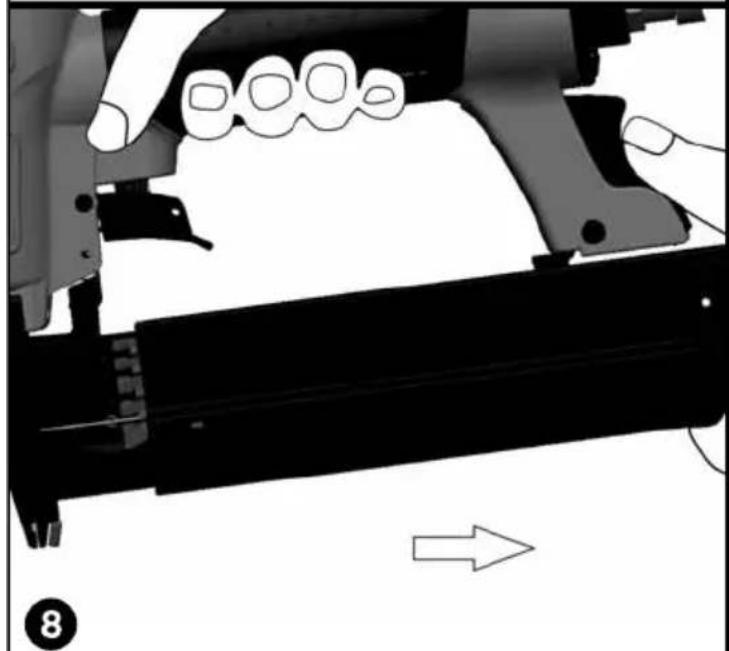

2. Engedje ki a tárat és csúsztassa hátra a sínt. (Figure 8) Távolítsa el a beragadt kapcsokat.

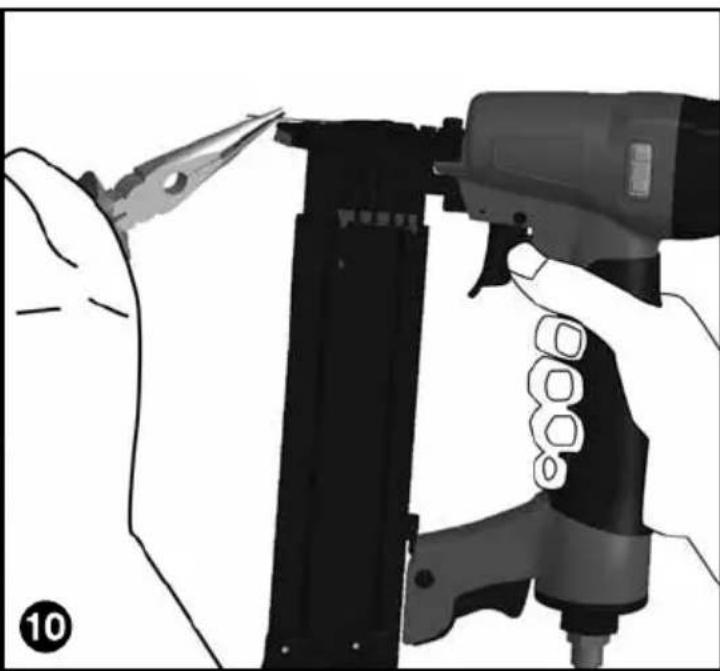

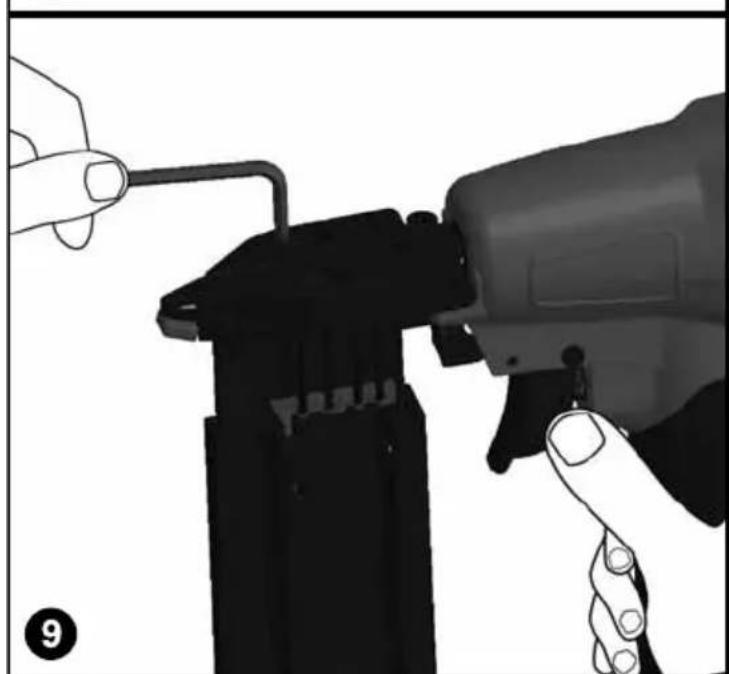

3. Vagy távolítsa el a két csavart az előlapról és vegye le az előlapot. (Figure 9) Távolítsa el az elakadt szeget. (Figure 10) Helyezze vissza az előlapot, és szorítsa rá a csavarokat.

KARBANTARTÁS:

1. Miközben a szerszámot leválasztja a levegőforrásról, a biztonsági rögzítő és a ravasz szabad mozgását napi szinten ellenőrizze.

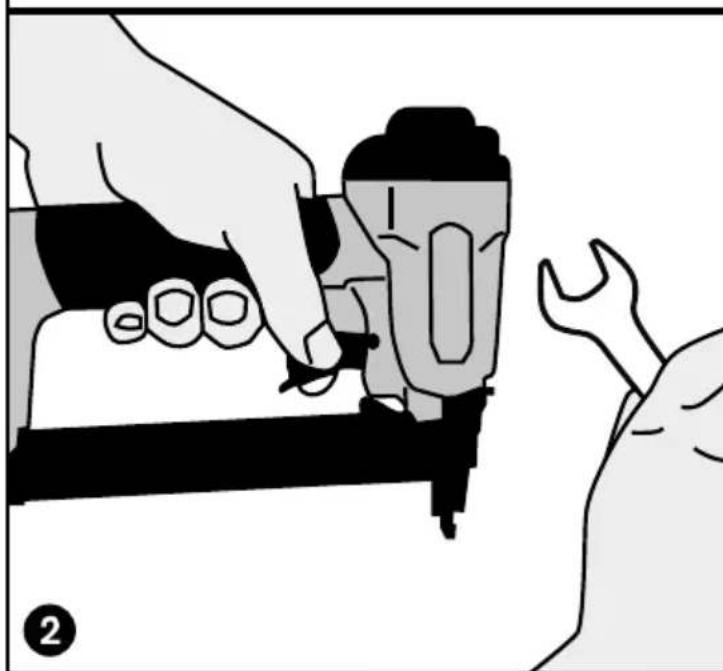

2. Minden csavart húzzon meg rendszeresen. (Figure 2) A laza csavarok nem biztonságos működést és az alkatrészek törését eredményezhetik. 2-3 csepp olajat fecskendezzen a levegőbemenetbe.
3. Csak a műszaki adatoknál javasolt olajat használjon. Tartsa tisztán a szerszámot. Rendszeresen törölje át a szerszámot egy száraz ruhával és ellenőrizze, hogy nincsenek-e kopásra utaló jelek. A kopás elkerülése érdekében bizonyos időközönként olajozza meg a tár csúszó alkatrészeit.
4. Ne használjon gyúlékony tisztítófolyadékokat. Ne használjon olyan oldószereket, melyek kárt tehetnek a tömítőgyűrűben vagy a szerszám egyéb érzékeny alkatrészeiben. Tiszta, száraz levegőt használjon. Lehetőleg olyan kompresszort használjon, mely ellenirányba van bekötve a szerszám csatlakozásával. A fentiektől eltérő karbantartási műveleteket kizárólag képzett szakemberrel vagy a

gyártó szervizközpontjával végeztesse el.

ALKATRÉSZ LISTA

A szerszám kiselejtezésekor kövesse a hulladék elhelyezésére vonatkozó helyi előírásokat.

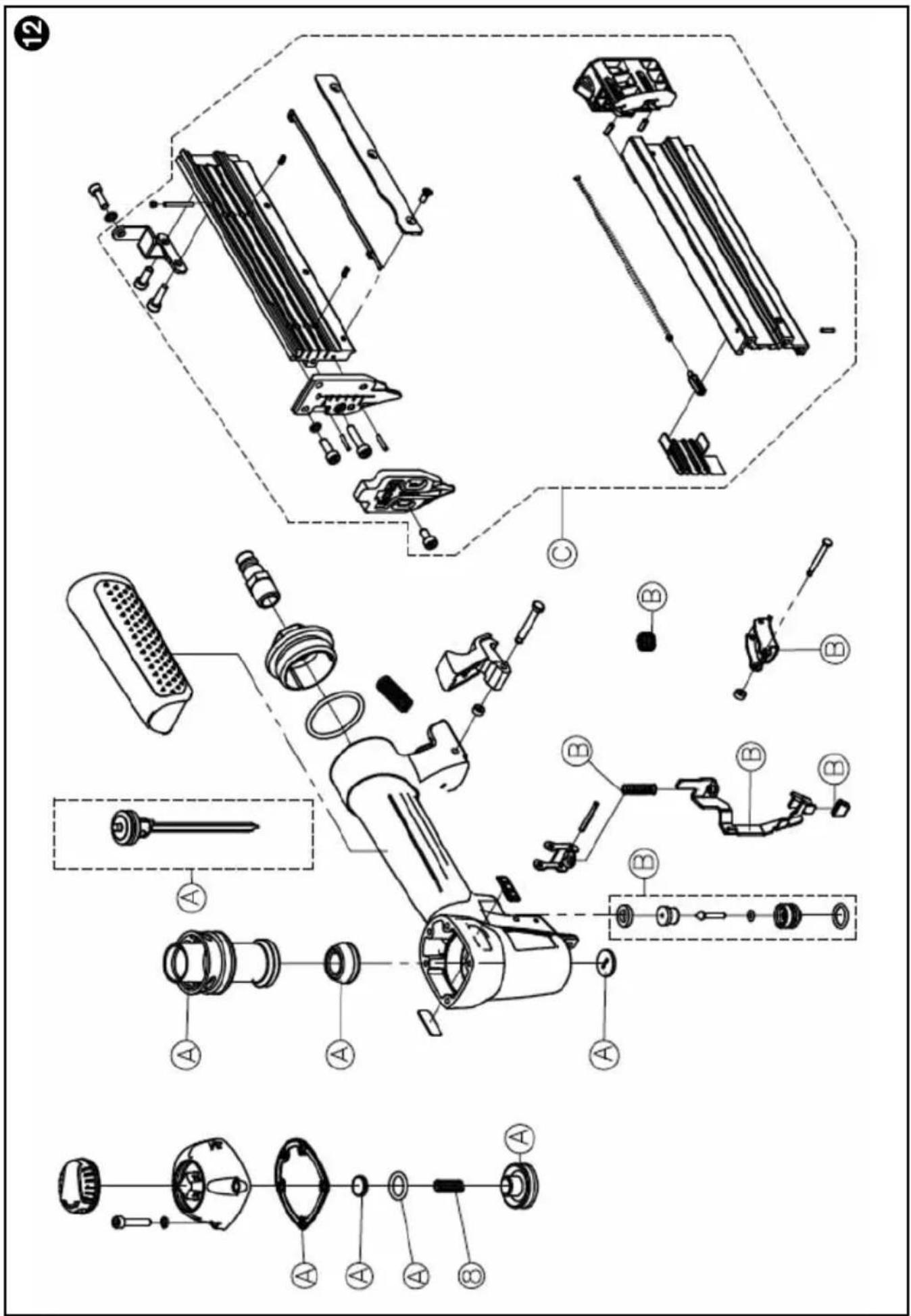

PMP171 Alkatrész lista (Figure 12)

Kód	Cikkszám	Megnevezés
A	5001346	Fejszelep, cilinder és dugattyú beállitás
B	5001347	Biztonság és ravasz beállitás
C	5001348	Tár beállitás

PNEUMATIKUS TŰZŐGÉP PMP171

Használati útmutató - az eredeti fordítása

MŰSZAKI ADATOK

Размер на MHCTpymenta	Височина 190 mm
	Дылхина 230 mm
	ШирINA 48 mm
	Тетло 6еЗ пирони 0,95 kg
	Тетло с най- teннite пирони	0,96 kg
Вьадушен OTВор 1/4"
Мakсимално дolyuctимо работно наляганe		8 bar
Работно наляганe	Мин. 5 bar
	Мак. 7 bar
Задействае на сн�temата Контайten Истразел
Прөрөчтелни крөрөчнөlemенти Rapid 23P: 15->35 mm
Размерни пирона 00,64mm - 23Ga
КалачтET на за佩жданe 150
Прөрөчтелно пhevматчно масло		Хидравлино масло ISO 46 ИлиЕВИВАЛЕНТМУ
Информацnia зашим (EN 12549:1999)	LpA, 1s, d 70,9 dB поменлівост 2,5 dB
	LwA, 1s, d 83,9 dB поменлівost 2,5 dB
	LpC, пн поменлівost 2,5 dB	109 dB
