MSZ-EF18VGKS - Légkondicionálás MITSUBISHI - Ingyenes használati útmutató

Termék típusa	Split klímaberendezés
Márka	Mitsubishi
Modell	MSZ-EF18VGKS
Kategória	Klímaberendezés
Beltéri egység	Igen
Hűtőközeg	R32 (gyúlékony)
Tápellátás	230 V, 50 Hz, egyfázisú
Beltéri egység súlya	11,5 kg
Kültéri egység súlya	31 kg
Beltéri zajszint (nagyon magas)	42 dB(A)
Kültéri zajszint	47 dB(A)
Beltéri IP kód	IP20
Kültéri IP kód	IP24
Levegőszűrő	Kéthetente tisztítandó
Levegőtisztító szűrő	Évente cserélendő (ref. MAC-2370FT-E)
Wi-Fi interfész	Igen (MELCloud, MAC-577IF2-E modell)
Távvezérlő	Heti időzítővel és programozással
Fő funkciók	Hűtés, Fűtés, Szellőzés, Páramentesítés
Gazdaságos üzemmód	ECONO COOL
Beállítási memória	i-save
Légáramlás iránya	Vízzintes lamellák automatikus lengéssel
Vész kapcsoló	Igen (beltéri egységen)
Biztonság	Automatikus leállás hiba esetén, ajánlott megszakító
Fontos utasítások	Ne használjon hosszabbítót; ne tisztítsa vízzel

Gyakran ismételt kérdések - MSZ-EF18VGKS MITSUBISHI

Milyen hűtőközeget használ a Mitsubishi MSZ-EF18VGKS?

A klímaberendezés R32 hűtőközeget használ, amely gyúlékony. Szivárgás esetén szellőztesse ki a helyiséget és hívjon szakembert.

Hogyan kell tisztítani a klíma szűrőit?

A levegőszűrőket kéthetente kell tisztítani: porszívózza vagy mossa langyos vízben, majd árnyékban szárítsa meg. A levegőtisztító szűrőt (ionizált ezüst) 3 havonta kell porszívózni és évente cserélni (ref. MAC-2370FT-E).

Mi az ajánlott telepítési eljárás?

A telepítést csak szakképzett szerelő végezheti. Biztosítson külön áramkört, megfelelő földelést, és nedves helyen földzárlatvédő kapcsolót.

Hogyan használjam a Wi-Fi interfészt és a MELCloud-ot?

A beépített Wi-Fi interfész (MAC-577IF2-E modell) lehetővé teszi a klíma csatlakoztatását a routerhez. Kövesse a mellékelt Beállítási útmutatót vagy látogasson el a www.melcloud.com/Support oldalra a letöltéshez.

Mi a teendő hiba vagy rendellenesség esetén?

Azonnal állítsa le a készüléket, húzza ki a dugót vagy kapcsolja le a megszakítót. Forduljon hivatalos kereskedőhöz, ha a működésjelző villog, víz szivárog, a megszakító leold, vagy szokatlan zaj hallható.

Használható a klíma fűtés üzemmódban nagyon hideg időben?

Igen, a modell -15°C-ig (száraz hőmérséklet) képes fűteni a standard kültéri egységgel, és -20°C-ig a MUZ-EF25VGH modellel (ha multi-splitben használják).

Hogyan kell beállítani a heti időzítőt?

Nyomja meg a távirányítón a WEEKLY TIMER gombot, majd a beállító gombokkal állítsa be a be-/kikapcsolás napjait és óráit. Erősítse meg a EDIT/SEND SET gombbal. Aktiválja az időzítőt a WEEKLY TIMER ON megnyomásával.

Miért nem veszi a klímám a távirányító jeleit?

Ellenőrizze, hogy az elemek megfelelően vannak behelyezve (negatív pólus előre), és a távirányító 6 méternél közelebb van a vevőhöz. Az oszcillátoros fénycsövek zavarhatják a vételt.

Milyen kockázatokkal jár az R32 hűtőközeg használata?

Az R32 gyúlékony. Szivárgás esetén ne használjon lángot vagy elektromos készüléket. Szellőztesse ki a helyiséget és hívjon technikust. Ne fúrja meg vagy égesse el a készüléket.

Hogyan tisztítsam a beltéri egységet anélkül, hogy károsodna?

Használjon puha, száraz ruhát. Soha ne használjon vizet, benzint, hígítót vagy dörzsölő port. Az előlapot óvatosan törölje le anélkül, hogy eltávolítaná. Használja a mellékelt speciális kendőt (csak MSZ-EF**VGB modellhez).

HASZNÁLATI ÚTMUTATÓ MSZ-EF18VGKS MITSUBISHI

: Dbajte na dodržanie tohto pokynu.

Net'ahajte za napájací kábel.

A beltéri és/vagy a kültéri egységen megjelenő szimbólumok jelentése

	FIGYELMEZTETÉS(Tüzveszély)	Az egység gyúlékony hütőközeget használ.Ha a hütőközeg szivárog és tűzzel vagy fűtőtesttel kerül kapcsolatba, káros gázok keletkeznek és tűzveszély lép.fel
	Használat előtt gondosan olvassa el a HASZNÁLATI ÚTMUTATÓT.
	A szervizelést végző szakemberek működtetés előtt olvassák el a HASZNÁLATI ÚTMUTATÓT és a TELEPÍTÉSI KÉZIKÖNYVET.
	A HASZNÁLATI ÚTMUTATÓ, a TELEPÍTÉSI KÉZIKÖNYV és a hasonló dokumentumok további információkat is tartalmaznak.

• Mivel a termékben forgó és olyan alkatrészek is találhatók, amelyek áramütést okozhatnak, használat előtt feltétlenül olvassa el ezeket a "Biztonsági óvintézkedéseket"
• Mivel az itt látható fi gyelmeztető elemek biztonság szempontból fontosak, feltétlenül vegye őket fi gyelembe.
• A kézikönyvet elolvasás után tartsa a telepítési kézikönyvvel együtt könnyen elérhető helyen az esetleges későbbi használathoz.

Jelölések és jelentésük

FIGYELMEZTETÉS: A helytelen kezelés nagy valószínűséggel súlyos, akár végzetes sérülést is okozhat.

VIGYÁZAT: A helytelen kezelés a körülményektől függően súlyos veszélyt okozhat.

Az útmutatóban használt szimbólumok jelentése

: Ügyeljen ennek elkerülésére.
: Ügyeljen az utasítás betartására.
: Ne nyúljon be az ujjával, se más hosszúkás eszközzel!
: Ne lépjen a beltéri/kültéri egységre, és semmit ne is tegyen azokra!
: Áramütés veszélye! Legyen óvatos!
: Feltétlenül húzza ki a hálózati kábel csatlakozódugóját a hálózati csatlakozóaljzatból.
: Feltétlenül áramtalanítson.
: Tüzveszély!
: Soha ne érintse nedves kézzel.
: Soha ne fröcsköljön vizet a készülékre.

! FIGYELMEZTETÉS

Ne csatlakoztassa a tápkábelt összekötő elemhez, ne használjon hosszabbítót, ne működtessen több berendezést ugyanarról a tápaljzatról. - Ez túlmelegedést, tűzet vagy áraműtést okozhat.

Győződjön meg arról, hogy a hálózati dugasz mentes a szennyező-désektől, és biztonságosan dugja a konnektorba. - A szennyezett dugasz tűzet, áraműtést okozhat.

Ne tekerje össze, húzza, károsítsa vagy módosítsa a tápkábelt, ne tegye ki hőhatásnak és ne tegyen rá nehéz tárgyat. - Ez tüzet vagy áramütést okozhat.

Üzemelés közben ne kapcsolja KI/BE a kismegszakítót, vagy húzza ki/dugja be a tápkábel dugaszát.

- Ezáltal szikra keletkezhet, ami tüzet okozhat. - A kismegszakitót csak azután kapcsolja KI, vagy a tápkábelt azután húzza ki, ha a beltéri egységet a távvezérlővel Klkapcsolta.

Ne álljon hosszú ideig a berendezésből kiáramló hüvös levegő útjába - Ez káros lehet az egészségre.

Az egység telepítését, áthelyezését, szétszerelését, módosítását vagy javítását nem végezheti a felhasználó.

- A légkondicionáló nem megfelelő kezelés esetén tűzet, áraműtést, személyi sérülést vagy vizszivárgás stb. okozhat. Forduljon a forgalmazóhoz.

- Ha a tápkábel megsérült, azt a veszély elkerülése érdekében a gyár- tónak vagy megbízott szakemberének kell kicserélnie.

Az egység telepitése, áthelyezése vagy szervizelése esetén ügyelni kell rá, hogy a megadott hűtőközegen (R32/R410A) kívül semmi ne juthasson be a hűtőközeg köráramba.

- Az idegen anyag, például levegő jelenléte rendellenes nyomásnövekedéssel járhat, ami robbanást vagy sérülést okozhat.

- A rendszerhez meghatározott hütőközegtől eltérő hütőközeg használata mechanikai hibához, a rendszer meghibásodásához vagy az egység leállásához vezet. A legrosszabb esetben ez súlyos mértékben csökkentheti a termék biztonságát.

Ez a készülék nem alkalmas olyan személyek (beleértve a gyermekeket) általi használatra, akik fi złkai, érzékszervi vagy szellemi képességei csökkentek, vagy nem rendelkeznek a szükséges tapasztalattal vagy tudással, kivéve, ha a biztonságukért felelős személy megfelelő felügyeletet és ütmutatást nyújt számukra a készülék használatában.

A gyerekeket felügyelni kell, hogy ne játsszanak a készülékekkel.

Ne dugjon semmlt (az ujját, pálcát stb.) a bemeneti vagy kimeneti nyilásba.

- Ez sérülést okozhat, mivel üzem közben a ventilátor magas fordulatszámon forog.

Rendellenes állapot (például égett szag) esetén állítsa le a légkondicionálást, és húzza ki a tápkábel csatlakozóját, vagy kapcsolja KI a kismegszakítót.

- Az üzemeltetés folytatása rendellenes állapotban meghibásodáshoz, tüzhöz vagy áramütéshez vezethet. Ilyen esetekben forduljon a kereskedöhöz.

Ha a légkondicionáló rendszer nem hüt vagy füt, akkor fennáll a hütőközeg szivárgásának lehetősége. Ha a hütőközeg szivárgását tapasztalja, azonnal állítsa le a rendszert, alaposan szellőztesse ki a helyiséget, és forduljon a készülék forgalmazójához. Ha a javítás során az egységbe hütőközeget is tölteni kell, a részletekről érdek- lödiön a szakembernél.

- A légkondicionáló rendszerben alkalmazott hütöközeg nem káros az egészségre. Normál esetben az nem szívároghat. Ha azonban a hütöközeg szivárog és tűzzel vagy fűtőtesttel, például hősugárzóval, olajkályhával vagy tűzhellyel kerül kapcsolatba, káros gázok keletkeznek, és tűzveszélyt eredményez.

A beltéri egység belsejét a felhasználó soha ne próbálja meg kimosni. Ha az egység belseje tisztításra szorul, forduljon a forgalmazóhoz.

- A nem megfelelő tisztítószer károsíthalja a belül található műanyagokat, ami vízszivárgáshoz vezethet. Ha a tisztítószer elektromos alkatrészekkel vagy a motorral kerül kapcsolatba, hibát, füstöt vagy tüzet okozhat.

- A berendezést olyan helyiségben kell tárolni, ahol nincs folyamatosan működő gyújtóforrás (például: nyílt láng, működő gázfogyasztó készülék vagy működő elektromos melegítő berendezés).

- Felhívjuk fi gyelmét, hogy a hütőközeg nem tartalmaz illatanyagot. - A kiolvasztási folyamat felgyorsítására vagy a berendezés tisztítására a gyártó által ajánlottakon kívül ne alkalmazzon semmilyen más megoldást. - Ügyeljen rá, hogy ne lyukassza ki vagy égesse meg.

A beltéri egységet olyan helyiségbe kell telepíteni, amelynek az alapterülete meghaladja a megadott értéket. Forduljon a forgalmazóhoz.

A készülék üzletek, a könnyúlpar és gazdaságok szakértő vagy képzett felhasználói, valamint laikus felhasználók általi kereskedelmi használatra készült.

VIGYÁZAT

Ne érjen a beltéri/kültéri egység levegöbemenetéhez, vagy az alumíniumlamellához.

- Ez balesetet okozhat.

Ne fújjon rovarölő vagy gyúlékony spray-t az egységre.

- Ez tűzhöz vagy az egység deformálódásához vezethet.

Ne tegye ki háziállatait vagy szobanövényeit közvetlen légáramlásnak.

• Ez káros lehet a számukra.

Ne tegyen más elektromos készüléket vagy bútort a beltéri/kültéri egység alá.

- Az egységből viz csöpöghel, ami károsodást vagy meghibásodást okozhat.

Ne hagyja az egységet sérült tartóállványon.

- Az egység leeshet, amivel sérülést okozhat.

Ne instabil padon állva végezze a készülék működtetését vagy tisztítását.

• Ha leesik, megsérülhet.

Ne húzza a tápkábelt.

- Ez szálszakadást okozhat, ami túlmelegedést vagy tüzet eredményezhet.

BIZTONSÁGIÓVINTÉZKEDÉSEK

[200X]	Az elemeket ne töltse vagy szedje szét, és ne dobja tűzbe. • Az elemek ettől szivárogni kezdhetnek, ami tüzet vagy robbanást okozhat.
	Ne működtesse az egységet 4 óránál hosszabban magas páratartalom (RH 80% vagy több) és/vagy nyitott ablak vagy külső ajtó mellett. • Ez a klimaberendezésben viz kicsapódásával járhat, ami lecsöpögve benedvesítheti vagy károsíthatja a bútorokat. • A klimaberendezésben a víz lecsapódása hozzájárulhat a gombák, például a penész növekedéséhez.
	Ne használja a készüléket különleges célokra, például élelmiszer tárolására, állatok nevelésére, növénytermesztésre, precizíos eszközök vagy művészeti tárgyak állagmegóvására. • Ez a minőség romlását, az állatok és növények károsodását okozhatja.
	Ne tegye ki a fütöberendezéseket közvetlen légáramlásnak. • Ez az égés lelassulását okozhatja.
	Ne vegyen a szájába elemet semmilyen célból, mert véletlenül lenyelheti. • A lenyelt elom fulladást és/vagy mérgezést okozhat.
[2625]	Tisztitás előtt kapcsolja és húzza KI az egységet, vagy kapcsolja KI a kismegszakítót. • Ez sérülést okozhat, mivel üzem közben a ventilátor magas fordulatszámon forog.
	Ha az egységet hosszú ideig nem használja, húzza ki a tápkábelét, vagy kapcsolja KI a kismegszakítót. • Az egységben szennyeződés gyülhet fel, ami túlmelegedést vagy tüzet okozhat.
	A távvezértő lemerült elemeit cserélje azonos tipusú új elemekre. • Régi és új elemek együltes használata túlmelegedést, szivárgást vagy robbanást okozhat.
	Ha az elemböl kiszivárgó folyadék a börére vagy ruhájára jut, mossa le alaposan tiszta vízzel. • Ha az elemböl kiszivárgó folyadék a szemébe jut, mossa ki alaposan tiszta vízzel, és azonnal forduljon orvoshoz.
	Gondoskodjon a helyiség megfelelő szellőzéséről, ha az egységet fütöberendezéssel együtt működteti. • Az elégtelen szellőzés oxigénhiányt okozhat.
	Kapcsolja KI a kismegszakítót, ha mennydörgést hall és fennáll a villámcsapás esélye. • Az egység villámcsapás esetén károsodhat.
	Több szezonon át tartó használatot követően a légkondicionáló rendszert a normal tisztitáson kívül át kell vizsgáltatni és karban-tartást kell végezni. • A készülékben lerakódó szennyeződés vagy por kellemotlen szagot okozhat, gombák, például penész növekedéséhez vezethet vagy eltömitheti az elvezető csatornákat, ami révén a beltéri egységből viz szivároghat. A speciális ismereteket és készségeket igénylő átvizsgálás és karbantartás tekintetében forduljon a forgalmazóhoz.
	Ne működtesse nedves kézzel a kapcsolókat. • Ez áramütést okozhat.
	Ne tisztitsa vízzel a légkondicionáló berendezést, és ne tegyen rá vizet tartalmazó tárgyat, például virágvázát. • Ez tüzet vagy áramütést okozhat.
[6745]	Ne lépjen rá, és ne tegyen nehéz tárgyat a kültéri egységre. • Ha Ön vagy a tárgy leesik, megsérülhet.

FONTOS

A klimaberendezésben a szennyezett szürök hozzájárulhatnak a gombák például a penész növekedéséhez. Ajánlatos ezért a légszűrőket 2 hetente klitsztítani. A készülék bekapcsolása előtt ellenőrizze, hogy a vizszintes lamellák zárt helyzetben vannak. Ha bekapcsoláskor a vizszintes lamellák nyitott helyzetben vannak, nem biztos, hogy visszakerülnek a megfelelő helyzetbe.

A telepítéssel kapcsolatban

	A klímaberendezés telepítésével kapcsolatban forduljon a forgalmazóhoz.A berendezés telepítését a felhasználó nem végezheti el, mert az speciális Ismereteket és képzettséget igényel. A nem megfelelően telepitett légkondicionáló rendszer vizszivárgást, tűzet vagy áramütést okozhat.
	Biztosítson külön tápforrást a légkondicionáló rendszernek.A megosztott tápforrás túlmelegedést vagy tűzet okozhat.
	Ne telepítse a berendezést olyan helyre, ahol gyúlékony gáz szlvároghat.Ha a szivárgó gáz felgyülik a külléri egység körül, robbanást okozhat.
	Földelje megfelelően az egységet.Ne kösse a földelő vezetéket gázcsőre, vizvezetékre, villámhárítóra vagy telefonhálózat földelő vezetékére. A nem megfelelő földelés áramütést okozhat.
[ABTX]	A légkondicionáló telepítési helyétől függően (például magas páratartalmú területeken) érintésvédelmi relére is szükség lehet.Érintésvédelmi rolé hiányában a berendezés áramütést is okozhat.
	Gondoskodni kell a kondenzviz megfelelő elvezetéséről.Ha az elvezető csatorna nem megfelelő, a beltéri/kültéri egységből víz csöpöghet, ami a bútorok nedvesedését és károsodását okozhatja.
Rendellenesség eseténAzonnal kapcsolja ki a légkondicionáló rendszert, és forduljon a forgalmazóhoz.

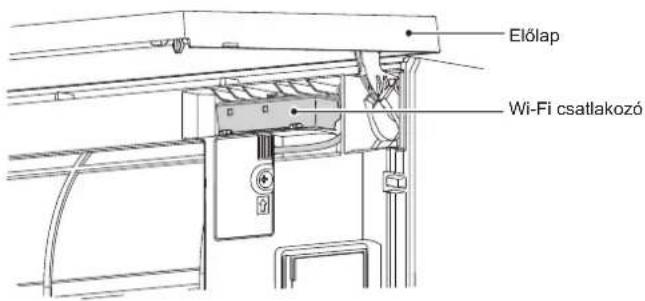

Wi-Fi csatlakozó esetén

[IMAGE] FIGYELMEZTETÉS(A nem megfelelő kezelés súlyos következményekhez, akár komoly sérülésekhez vagy halálhoz is vezethet.)
	Ez a készülék használható 8 évesnél idösebb gyermekek és csökkent fl zikal, érzékszervi vagy szellemi képességű, vagy a szükséges tapasztalattal vagy tudással nem rendelkező személyek által, ha megfelelő felügyeletben és útmutatásban részesünek a készülék biztonságos használatában és megértik az ezzel járó kockázatokat.
	Gyermekek nem játszhatnak a készülékkel. Gyermekek nem végezhetnek tisztítást és felhasználói karbantartást felügyelet nélkül.
	Ne használja a Wi-Fi csatlakozót orvosi berendezésekkel vagy beültetett orvosi eszközökkel, például szívritmus-szabályozóval vagy kardioverter-defi brillátorral rendelkező emberek közelében.Ez balesetet okozhat az orvosi berendezés vagy eszköz meghibásodásamiatt.
	Ne telepítse a Wi-Fi csatlakozót automata vezérlőberendezések, pl. automata ajtók vagy füstriasztók közelében.Ez baleseteket okozhat meghibásodás következtében.
	Ne érintse a Wi-Fi csatlakozót nedves kézzel.Ez a készülék károsodását, áramütést vagy tüzet okozhat.
—	Ne fröcskölljön vizet a Wi-Fi csatlakozóra és ne használja azt fürdőszobában.Ez a készülék károsodását, áramütést vagy tüzet okozhat.
	Ha a Wi-Fi csatlakozót leejtették, vagy ha a tartódoboz vagy a kábel megsérült, húzza ki a hálózati kábel csatlakozóját, vagy kapcsolja KI a megszakítót.A készülék lilyenkor tüzet vagy áramütést okozhat. Ilyen esetekben forduljon a kereskedőhöz.
[WS7Z] VIGYÁZAT(A nem megfelelő kezelés súlyos következményekhez, akár sérülésekhez vagy az épület károsodásához is vezethet.)
—[HKBA]	Ne álljon instabil székre a Wi-Fi csatlakozó beállításához vagy tisztításához.Ha leesik, megsérülhet.
	Ne használja a Wi-Fi csatlakozót más vezeték nélküli eszközök, mikrohullámú sütők, vezeték nélküll telefonok vagy faxkészülékek közelében.Ez meghibásodást okozhat.

SELEJTEZÉS

Fig. 1

A termék selejtezésével kapcsolatban forduljon a forgalmazóhoz.

Megjegyzés:

Ez a jelzés csak EU-országok számára érvényes. Ez a jelzés a 2012/19/EU irányelv 14. cikkelye (A felhasználók tájékoztatása) és a IX. melléklet és/vagy a 2006/66/EK irányelv 20. cikkelye (A végfelhasználók tájékoztatása) és a II. melléklet alapján került a berendezésre.

A MITSUBISHI ELECTRIC terméket kiváló minőségű anyagokból és alkal-részekből tervezték és gyártották, melyek újrahasznosíthatók és/vagy újra felhasználhatók.

Ez a szimbólum azt jelenti, hogy az elektromos és elektronikus berendezéseket, elemeket és akkumulátorokat az élettartamuk végén a háztartási hulladéktól elkülönítve kell megsemmisíteni.

Ha a szimbólum alatt kémiai szimbólum látható (Fig. 1), ez a szimbólum azt jelenti, hogy az elem vagy akkumulátor bizonyos koncentrációban nehézfémet tartalmaz. Ezt a következőképpen jelöljük:

Hg: higany (0,0005%), Cd: kadmium (0,002%), Pb: ólom (0,004%)

Az Európai Unióban a használt elektromos és elektronikus termékek, elemek és akkumulátorok számára külön gyűjtőrendszert alkalmaznak.

Kérjük, az elemeket és akkumulátorokat megfelelően, a helyi hulladékgyűjtő/újrahasznosító központba eljuttatva selejtezze.

Kérjük, segítsen megvédeni a környezetünket!

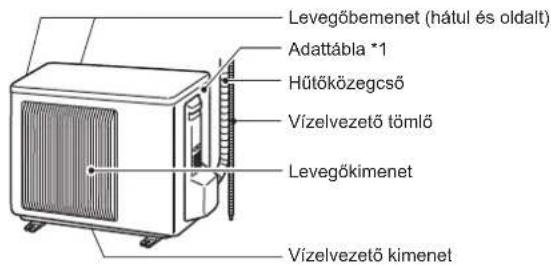

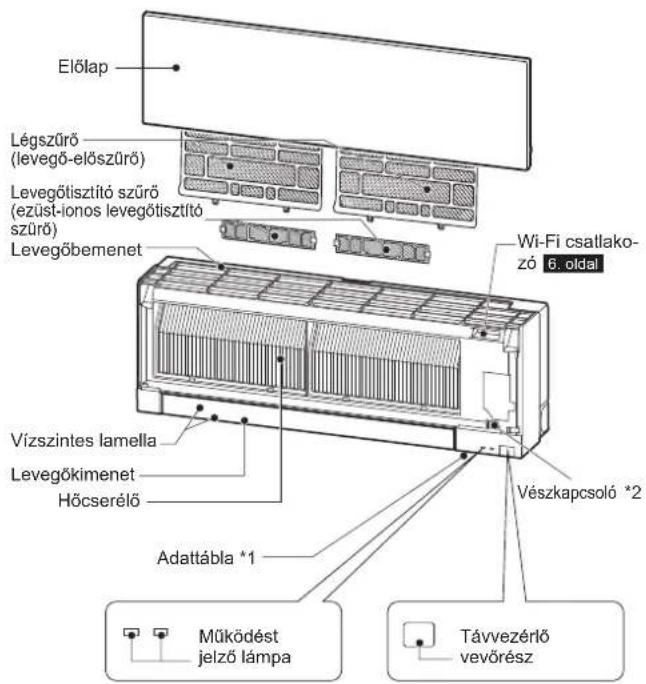

Azalkatrészeknevei

Beltéri egység Kültéri egység

A kültéri egységek kinézete eltérő lehet.
*1 Az adattábláról leolvasható a gyártás éve és hónapja.

^2 Ha a távvezérlő nem használható...

A vészüzem a beltéri egységen található vészüzem gombbal (E.O. SW) aktiválható Az E.O. SW gomb megnyomásával az alábbi sorrendben módosul a működés:

Beállított hömérséklet: 24 °C Ventilátor-fordulatszám: Közepes Vízszintes lamella: Auto

ÜZEMELTETÉS ELŐTTI ELŐKÉSZÜLETEK

Használat előtt: Dugja be a tápkábel dugaszát a tápaljzatba, és/vagy kapcsolja be a kismegszakítót.

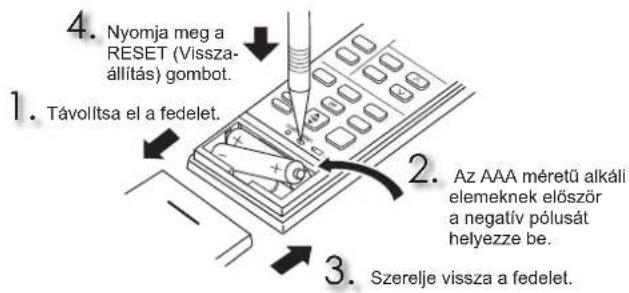

A távvezérlő elemeinek behelyezése

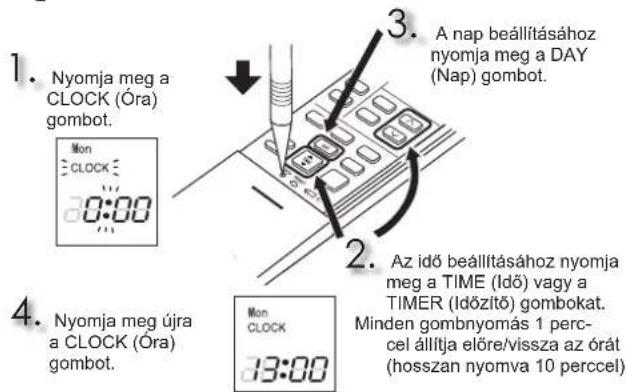

A pontos idő beállítása

ÜZEMELTETÉS ELŐTTI ELŐKÉSZÜLETEK

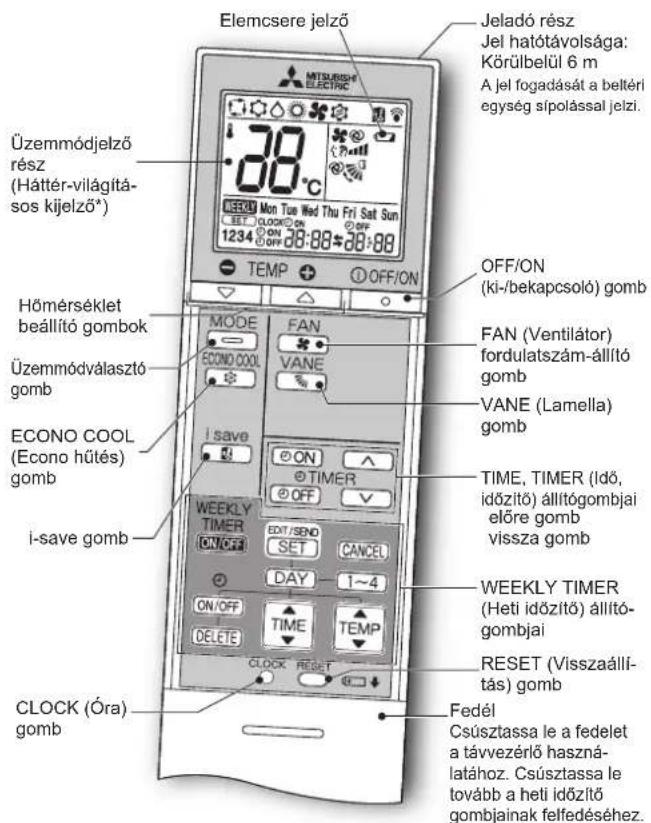

Távvezérlő

* A háttérvilágítás a távvezérlő használatakor bekapcsol. Ha a távvezérlőt egy ideig nem használják, a háttérvilágítás kikapcsol.
Csak a berendezéshez mellékelt távvezérlőt használja. Ne használjon más távvezérlőt a berendezéshez. Ha 2 vagy több beltéri egység működik egymás közelében, az a beltéri egység is reagálhat, amit nem szándékoit vezérelni a távvezérlővel.

TIME, TIMER (Idő, időzítő) állítógombja — Az időzítő beállítása előre/vissza

ON (BEkapcsolás időzítő) : A készülék a meghatározott időben BEkapcsol.

OFF (Klkapcsolás időzítő) : A készülék a meghatározott időben Klkapcsol.

Az időzítő beállításához nyomja meg az △ (előre) és √ (vissza) gombokat.

WEEKLY TIMER (Heti időzítő) állítógombjai—

Nyomja meg a (beallítás) gombot a heti időzítés beállításához.

A és a gombokkal választhatja ki a napot és a

számot.

A ON/OFF, a TATIS a gombokkal választhatja ki a BE-/Klkapcsolást, az időt és a hömérsékletet.

Nyomja meg a gombot a befejezéshez és a heti időzítés beállításainak elküldéséhez

Nyomja meg a WEEKLY TIMER Gombot a heti időzítés BEkapcsolásához. (A WEEKLY (Heti) felirat világítani kezd.)

Nyomja meg újra a WEEKLY TIMER Gombot a heti időzítés Klkapcsolásához. (A WEEKLY felirat kialszik.)

HU-4

OFF/ON (ki-/bekapcsoló) gomb

Üzemmódválasztó gomb

Hőmérséklet beállító gombok

Minden gombnyomás 1 °C-kal emeli vagy csökkenti a hőmérsékletet.

FAN (Ventilátor) fordulatszám-állító gomb

Fel-le légáramlás-szabályozó gomb

Légáramlás vízszintes irányítása

Bekapcsolás elött manuálisan állítsa be a függöleges lamellák helyzetét.

Egy egyszerűsített visszaállítási funkcióval a kívánt (elöre megadott) beállítás a save gomb egyszeri megnyomásával visszahívható. A gomb ismételt megnyomásával a rendszer azonnal visszaáll az előző beállításra.

ECONO COOL (Econo hűtés) gomb

A mikroprocesszor automatikusan módosítja a beállított hőmérsékletet és a légáramlás irányát.

Tisztítás

Utasítások:

• A tisztítás megkezdése előtt kapcsolja ki a tápellátást vagy kapcsolja le a kismegszakítót.
• Ügyelien rá, hogy ne érien puszla kézzel a fém alkatrészekhez.
• Ne használion benzint, higltót, csiszolóport vagy rovarirtó szert.
• Kizárólag oldott enyhe tisztítószereket használjon.

• Ne használjon súrolókefét, kemény szivacsot vagy hasonlót.

• Ne áztassa vagy öblítse a vízszintes lamellát.

• Ne használjon 50 °C-nál melegebb vizet.
• Ne tegye ki az alkatrészeket közvetlen napfénynek, hönek vagy tüznek szárításkor.
• Ne fejtsen ki túlzott erőt a ventilátorra, mert ezzel repedéseket vagy törést okozhat.

Légszűrő (levegő-előszűrő)

• Tisztítsa ki 2 hetente

• Távolítsa el a szennyeződést porszívóval, vagy öblítse át vízzel.
• A vizes átmosás után szárítsa meg alaposan egy árnyékos helyen.

Elölap

1. Emelje fel az elölapot amíg kattanó hangot hall.
2. Csukja le biztonságosan az előlapot, és nyomja meg a nyilakkal jelzett helyeken.
3. Tisztítsa meg az előlapot anélkül, hogy eltávollta- ná az egységről.

• Törölje meg puha, száraz törlőkendővel. Csak az MSZ-EF**VGB típushoz tartozik puha száraz törlőkendő.
• Használja az erre való PUHA, SZÁRAZ TÖRLÖKENDÖT. Cikkszám MAC-1001CL-E
• Ne merítse vizbe az előlapot.

! Fontos

• A beltéri egység felülete könnyen karcolódik, ezért ne dörzsolje vagy ütögesse azt kemény tárgyakkal. Az elölapot emellett a felszerelése vagy eltávolitása során kezelje óvatosan, hogy meg ne karcolódjon.
• Ne használjon csiszoló hatású tisztítószert, mert a beltéri egység felülete megkarcolódhat.
• A beltéri egység felületén hamar meglátszanak az ujjlenyomatok. Ha ujjlenyomatok kerülnének rá, törölje le azokat gyengéden puha, száraz törlőkendővel.
• Kereskedelmi forgalomban kapható, vegyszerrel átitatott törlőkendő használata esetén kövesse a hozzá mellékelt utasításokat.
• Ne hagyja sokáig felnyitva az elölapot.

Levegőtisztító szűrő (ezüst-ionos levegőtisztító szűrő)

3 havonta:

- Távolítsa el a szennyeződést porszívóval.

Ha a szennyeződés porszívóval nem távolítható el:

- Áztassa be a szűrőt keretestől kézmeleg vízbe, mielőtt átöblíti. - Átmosás után szárítsa meg jól egy árnyékos helyen. Illessze a helyére a légszűrő összes fülét.

Minden évben:

• A legjobb teljesítmény érdekében cseréljen levegőtisztító szűrőt.
  • Cikkszám MAC-2370FT-E

Húzza meg, hogy eltávolítsa a légszűrőről

! Fontos

• A legjobb teljesítmény elérése és az energiafogyasztás csökkentése érdekében tisztítsa rendszeresen a szűrőket.
• A klímaberendezésben a szennyezett szűrők hozzájárulhatnak a gombák, például a penész szaporodásához. Ajánlatos ezért a légszűrőket 2 hetente kitisztítani.

Ez az információ az 528/2012 számú (EU) rendeleten alapul

MODELLNÉV	Kezelt tétel(alkatrész neve)	Hatóanyagok(CAS sz. [Amerikai Kémiai Társa-ság reg. sz.])	Tulajdonság	Használati útmutató(Biztonságos kezelésre vonatkozó információ)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWMSZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	SZÜRÖ	Ezüst-cink zeolit (130328-20-0)Ezüst-nátrium-hidrogén-cirkónium-foszfát (265647-11-8)2-oktil-2H-izotiazol-3-on (OIT)(26530-20-1)	AntibakteriálisPenészírtó	A terméket a használati útmutató jelzései sze-rint és csak rendelletésszerüen használja.Ne vegye a szájába. Gyermekektől távol kell tartani.
MAC-2370FT-E SZÜRÖ Ezüst-cink	zeolit (130328-20-0)	Antibakteriális		A terméket a használati útmutató jelzései sze-rint és csak rendelletésszerüen használja.Ne vegye a szájába. Gyermekektől távol kell tartani.

A Wi-Fi CSATLAKOZÓ TELEPÍTÉSE (csak VGK típus esetén)

A Wi-Fi csatlakozó állapotinformációkat és parancsokat továbbít a MELCloud és a csatlakoztatott beltéri egység között.

Megjegyzés:

• Hozza létre a kapcsolatot a Wi-Fi csatlakozó és a router között. Lásd az egységhez mellékelt BEÁLLÍTÁSI ÚTMUTATÓT és RÖVID BEÁLLÍTÁSI ÚTMUTATÓT.
  • A BEÁLLÍTÁSI ÚTMUTATÓ az alábbi weboldalon található. http://www.melcloud.com/Support
• A MELCloud Használati útmutató az alábbi weboldalon található. http://www.melcloud.com/Support

MŰSZAKI ADATOK

Modell	Megadott név		— MSZ-EF25VG(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG
	Beltéri egység		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)		MSZ-EF25VG(K)(W/B/S)		MSZ-EF35VG(K)(W/B/S) M		SZ-EF42VG(K)(W/B/S) MSZ-EF50VG(K)(W/B/S)
	Kültéri egység		—		MUZ-EF25VG(H)		MUZ-EF35VG(H)		MUZ-EF42VG		MUZ-EF50VG
Funkció			Hütés	Fütés	Hütés	Fütés	Hütés	Fütés	Hütés	Fütés	Hütés	Fütés
Tápellátás			~/N, 230 V, 50 Hz
Kapacitás		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Teljesítményfelvétel		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540	1,560
Tömeg	Beltéri egység	kg	11,5
	Kültéri egység	kg	—		31		34		35		40
Hűtőközeg feltöltési mennyisége (R32)		kg	—		0,62		0,74		0,74		1,05
IP-kód	Beltéri egység		IP 20
	Kültéri egység		—		IP 24
Megengedett maximális üzemí nyomás	LP ps	MPa —			2,77
	HP ps	MPa	4,17
Zajszint (SPL)	Beltéri egység (Na-gyon magas/Magas/Köz./Alacs./Csendes)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30	49/43/37/33/30
	Kültéri egység	dB(A)	—		47	48	49	50	50	51	52	52

Beltéri műszaki adatok multi csatlakozáshoz (EU) 2016/2281 RENDELET

Modell	Beltéri egység			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Kapacitás	Hütés	Érezhető	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latens	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Fütés		kW	2,10	2,50	2,90	4,00	4,80	5,70
Teljesítményfelvétel			kW	0,027	0,027	0,027	0,031	0,031	0,034
Zajszint(hangteljesítmény-szint)	Nagyon magas/Magas/Köz./Alacs./Csendes		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Garantált működési tartomány

		Beltéri egység	Kültéri egység
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Hütés	Felső határ-érték	32 °C DB23 °C WB	46 °C DB—	46 °C DB—
	Alsó határ-érték	21 °C DB15 °C WB	-10 °C DB—	-10 °C DB—
Fütés	Felső határ-érték	27 °C DB—	24 °C DB18 °C WB	24 °C DB18 °C WB
	Alsó határ-érték	20 °C DB—	-15 °C DB-16 °C WB	-20 °C DB-21 °C WB

DB: Száraz hömérséklet
WB: Nedves hömérséklet

Megjegyzés:

1. Mérési körülmények

Hütés — Beltéri: 27 °C DB, 19 °C WB

Kültéri: 35 °C DB

Fütés — Beltéri: 20 °C DB

Kültéri: 7 °C DB, 6 °C WB

1. Az EF18/22 egyrendszeres kombinációban nem rendelhető. Ezek a beltéri típusok csak többrendszeres működésre képesek.

A többrendszeres működéssel kapcsolatban forduljon a forgalmazóhoz, és/vagy tanulmányozza a katalógust.

Wi-Fi csatlakozó

Modell	MAC-577IF2-E
Bemeneti feszültség	12,7 V egyenáram (a beltéri egység-től kapja)
Teljesítményfelvétel	MAX. 2 W
Méretek Ma×Szé×Mé (mm) 73,5×41,5×18,5
Tömeg (g)	46 (kábellel együtt)
Adó teljesítményszintje (MAX.)	20 dBm IEEE 802.11b szerint
RF csatorna	1–13 csatorna (2412–2472 MHz)
Rádió protokoll	IEEE 802.11b/g/n (20)
Titkosítás	AES
Azonosítás	WPA2-PSK
Szoftververzió	XX.00

A Megfelelőségi nyilatkozat az alábbi weboldalon található.
http://www.melcloud.com/Support

Azonnal kapcsolja ki a légkondicionáló rendszert, és forduljon a forgalmazóhoz az alábbi esetekben.

• Víz szivárog vagy csepeg a beltéri egységből.
  • A működést jelző lámpa villog.
  • A kismegszakító gyakran lekapcsol.
• A távvezérlő jelét a berendezés nem érzékeli olyan helyiségben, ahol elektronikus kapcsolású fénycső (inverteres fénycső stb.) működik.
• A légkondicionáló működése zavarja a rádió vagy televízió vételét. Az érintett eszköznél erősítőre lehet szükség.
  • Rendellenes zaj hallható.
• A hütőközeg bármiféle szivárgása tapasztalható.

VARNOSTNI UKREPI

alulírott kizárólagos felelősségére nyilatkozik, hogy az alábbi lakossági, kereskedelmi és kisipari környezetben való használatra szánt klímaberendezések és hőszivattyúk:

Megjegyzés: A sorozatszám a termék adattábláján található.

Opomba: serijska stevilka je zapisana na tipski plošćici enote.

alulírott kizárólagos felelősségére nyilatkozik, hogy az alábbi lakossági, kereskedelmi és kisipari környezetben való használatra szánt klímaberendezések és hőszivattyúk:

Megjegyzés: A sorozatszám a termék adattábláján található.

Opomba: serijska stevilka je zapisana na tipski plościci enote.
