Caractéristique	Détails
Type d'appareil	Climatiseur mural
Capacité de refroidissement	5,0 kW
Capacité de chauffage	5,4 kW
Classe énergétique	A++/A+
Niveau sonore (intérieur)	19 dB(A)
Niveau sonore (extérieur)	50 dB(A)
Dimensions (unité intérieure)	299 x 870 x 215 mm
Dimensions (unité extérieure)	550 x 800 x 285 mm
Poids (unité intérieure)	10 kg
Poids (unité extérieure)	38 kg
Type de réfrigérant	R32
Fonctionnalités supplémentaires	Mode éco, déshumidification, programmation hebdomadaire
Installation	Installation par un professionnel recommandée
Maintenance	Filtres à nettoyer régulièrement, vérification annuelle recommandée
Sécurité	Protection contre le gel, protection basse pression
Garantie	2 ans sur l'appareil, 5 ans sur le compresseur

FOIRE AUX QUESTIONS - MSZ-EF18VGKS MITSUBISHI

Comment régler la température de la climatisation MITSUBISHI MSZ-EF18VGKS ?

Utilisez la télécommande fournie pour ajuster la température souhaitée en appuyant sur les boutons '+' ou '-' jusqu'à atteindre la température désirée.

Pourquoi ma climatisation ne s'allume-t-elle pas ?

Vérifiez si l'appareil est correctement branché à une source d'alimentation et si le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne et que les piles ne sont pas épuisées.

Quel est le niveau sonore de la MITSUBISHI MSZ-EF18VGKS ?

Le niveau sonore peut varier selon le mode de fonctionnement, mais il est généralement très silencieux, avec un niveau sonore minimum d'environ 19 dB(A).

Comment nettoyer les filtres de la climatisation ?

Retirez les filtres de l'unité intérieure, puis lavez-les à l'eau tiède. Laissez-les sécher complètement avant de les remettre en place.

Quel est le mode de fonctionnement de la climatisation MITSUBISHI MSZ-EF18VGKS ?

Cette unité offre plusieurs modes de fonctionnement, y compris le mode refroidissement, chauffage, déshumidification et ventilation, que vous pouvez sélectionner selon vos besoins.

Que faire si la climatisation ne refroidit pas suffisamment ?

Assurez-vous que les filtres sont propres et que les entrées d'air ne sont pas obstruées. Vérifiez également que les fenêtres et les portes sont fermées pour éviter les fuites d'air.

Comment programmer la minuterie de la climatisation ?

Utilisez la télécommande pour accéder à la fonction de minuterie. Vous pouvez définir l'heure de démarrage et d'arrêt en suivant les instructions affichées sur l'écran.

Y a-t-il une fonction de télécommande pour la MITSUBISHI MSZ-EF18VGKS ?

Oui, cette unité est équipée d'une télécommande qui vous permet de contrôler toutes les fonctions de l'appareil à distance.

Comment résoudre un problème de fuite d'eau de l'unité intérieure ?

Vérifiez si le drain est obstrué ou si le réservoir d'eau est plein. Assurez-vous également que l'installation a été réalisée correctement et que l'unité est de niveau.

La climatisation MITSUBISHI MSZ-EF18VGKS est-elle économe en énergie ?

Oui, cette unité est conçue pour être économe en énergie, avec un bon classement énergétique qui vous aidera à réduire vos factures d'électricité.

MODE D'EMPLOI MSZ-EF18VGKS MITSUBISHI

Signifi cation des symboles affi chés sur l'unité interne et/ou sur l'unité externe

	AVERTISSEMENT(Risque d'incendie)	Cette unité utilise un réfrigérant infl ammable.Si le réfrigérant fuit et entre en contact avec une flamme ou une pièce chaude, il produira un gaz toxique et un incendie risque de se déclencher.
	Veuillez lire la NOTICE D'UTILISATION avec soin avant utilisation.
	Le personnel d'entretien est tenu de lire avec soin la NOTICE D'UTILISATION et le MANUEL D'INSTALLATION avant utilisation.
	De plus amples informations sont disponibles dans la NOTICE D'UTILISATION, le MANUEL D'INSTALLATION et documents similaires.

- Avant toute utilisation, veuillez lire les "Consignes de sécurité" car cet appareil contient des pièces rotatives ou autres pouvant entraîner des risques d'électrocution.

- Les consignes contenues dans cette section sont importantes pour la sécurité et doivent donc impérativement être respectées.

- Après avoir lu cette notice, conservez-la avec le manuel d'installation à portée de main pour pouvoir la consulter aisément.

Symboles et leur signifi cation

AVERTISSEMENT :

toute manipulation incorrecte peut avoir des conséquences graves, provoquer des blessures corporelles voire la mort de l'utilisateur.

PRECAUTION :

toute manipulation incorrecte peut avoir des conséquences graves selon les circonstances.

Signifi cation des symboles utilisés dans ce manuel

: à éviter absolument.

: suivre rigoureusement les instructions.

: ne jamais insérer le doigt ou un objet long, etc.

: ne jamais monter sur l'unité interne/externe et ne rien poser dessus.

: risque d'électrocution ! Attention !

: veiller à débrancher la fi che d'alimentation électrique de la prise secteur.

: couper l'alimentation au préalable.

: risque d'incendie.

: ne jamais toucher avec les mains mouillées.

: ne jamais éclabousser d'eau sur l'appareil.

! AVERTISSEMENT

Ne pas utiliser de raccord Intermédiaire ou de rallonge pour brancher le cordon d'alimentation et ne pas brancher plusieurs appareils à une même prise secteur. • Ceci pourrait provoquer une surchauffe de l'appareil, un incendie ou un risque d'électrocution.

Nettoyer la fi che d'alimentation électrique et l'insérer prudemment dans la prise secteur.

- Une fi che d'alimentation électrique encrassée peut entraîner un risque d'incendie ou d'électrocution.

Ne pas enrouler, tendre de façon excessive, endommager, modifi er ou chauffer le cordon d'alimentation, et ne rien poser dessus.

- Ceci pourrait provoquer un risque d'incendie ou d'électrocution.

Ne pas enclencher/couper le disjoncteur ou débrancher/brancher la fi che d'alimentation électrique pendant le fonctionnement de l'appareil.

- Des étincelles pourraient se produire et provoquer un risque d'incendie. - Toujours couper le disjoncteur ou débrancher la fi che d'allimentation électrique suite à l'arrêt de l'unité interne avec la télécommande.

Il est déconsellé à toute personne de s'exposer au fl ux d'air froid pendant une période prolongée.

- Ceci pourrait entraîner des problèmes de santé.

L'utilisateur ne doit en aucun cas installer, déplacer, démonter, modifi er ou tenter de réparer le climatiseur.

- Toute manipulation incorrecte du climatiseur pourrait provoquer un risque d'incen-

die, d'électrocution, de blessure ou de fuite d'eau, etc. Contacter un revendeur.

- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou le service après-vente du fabricant pour éviter tout risque potentiel,

Lors de l'installation, du déplacement ou de l'entretien de l'appareil, veiller à ce qu'aucune substance autre que le réfrigérant spécifié (R32/R410A) ne pénètre dans le circuit de réfrigération.

- La présence d'une substance étrangère, comme de l'air dans le circuit, peut provoquer une augmentation anormale de la pression et causer une explosion, voire des blessures.

- L'utilisation de réfrigérant autre que celui qui est spécifié pour le système provoquera une défaillance mécanique, un mauvais fonctionnement du système, ou une panne de l'appareil. Dans le pire des cas, la sécurité du produit pourrait être gravement mise en danger.

Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) présentant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, à moins qu'elles ne soient supervisées ou aient reçu des instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés de manière à ce qu'ils ne puissent pas jouer avec l'appareil.

Ne jamais insérer le doigt ou tout autre objet dans les entrées ou sorties d'air.

- La vitesse de rotation extrêmement rapide du ventilateur pendant le fonctionnement du climatiseur pourrait provoquer un accident.

En cas d'anomalie (odeur de brûlé, etc.), arrêter le climatiseur et débrancher la fl che d'alimentation électrique ou couper le disjoncteur.

- Si le climatiseur continue à fonctionner en présence d'une anomalie, une défaillance technique, un risque d'incendie ou d'électrocution ne sont pas à exclure. Dans ce cas, consulter un revendeur agréé.

Si la fonction de refroidissement ou de chauffage du climatiseur est inopérante, cela peut indiquer la présence d'une fuite de réfrigérant. Si vous trouvez une fuite de réfrigérant, arrêtez l'utilisation, ventilez bien la pièce et consultez votre revendeur immédiatement. Si la réparation consiste à recharger l'appareil en réfrigérant, demandez conseil auprès d'un technicien responsable de l'entretien.

- Le réfrigérant contenu dans le climatiseur n'est pas toxique. En règle générale, aucune fuite ne doit se produire. Toutefois, si le réfrigérant fuit et entre en contact avec une fl amme ou une pièce chaude comme un radiateur-ventilateur, un chauffage au kérosène ou une cuisinière, il produira un gaz toxique et un incendie risque de se déclencher.

L'utilisateur ne doit jamais procéder au nettoyage intérieur de l'unité interne. Si la partie intérieure de l'unité doit être nettoyée, contacter un revendeur.

- L'utilisation d'un détergent inapproprié pourrait endommager les surfaces intérieures en plastique de l'unité et provoquer des fuites d'eau. Tout contact entre le détergent et les pièces électriques ou le moteur pourrait entraîner un dysfonctionnement, une émission de fumées, voire un incendie.

- L'appareil doit être rangé dans une pièce ne contenant aucune source d'allumage continue (exemple : fl ammes nues, appareil à gaz ou chauffage électrique).

- Sachez que les réfrigérants peuvent être inodores. - Ne faites usage d'aucun moyen visant à accélérer le processus de dégi- vrage ou à nettoyer l'appareil autre que ceux recommandés par le fabricant - Ne percez pas et ne brûlez pas l'appareil.

L'unité interne doit être installée dans des pièces dont l'espace au sol est supérieur à celui spécifié. Veuillez consulter votre revendeur.

Cet appareil est conçu pour être utilisé par des utilisateurs experts ou spécialement formés dans des atellers, dans l'industrie légère ou des exploitations agricoles, ou pour une utilisation commerciale par des non-spécialistes.

PRECAUTION

Ne pas toucher à l'entrée d'air ou aux ailettes en aluminium de l'unité interne/externe.

• Risque de blessures.

Ne vaporiser ni insecticide ni substance infl ammable sur l'appareil. - Ceci pourrait provoquer un incendie ou une déformation de l'appareil.

Ne pas exposer un animal domestique ou une plante d'intérieur directement sous le courant d'air pulsé.

- Le bien-être des animaux et des plantes pourrait en être affecté.

- Ne placer ni appareil électrique ni meuble sous l'unité interne/externe. - De l'eau pourrait s'écouler de l'appareil et les endommager ou provoquer une panne de leur système.

Ne jamais laisser le climatiseur posé sur un support endommagé. - Il pourrait tomber et provoquer un accident.

Veiller à ne pas monter sur une surface instable pour allumer ou nettoyer le climatiseur. • Risque de chute et de blessures.

Ne jamais tirer sur le cordon d'alimentation.

- Le fil central du cordon d'alimentation pourrait se rompre et provoquer un incendie.

CONSIGNES DE SECURITE

	Ne jamais recharger ou tenter d'ouvrir les piles et ne pas les jeter au feu.· Les piles pourraient fuir et présenter un risque d'incendie ou d'explosion.
	Ne pas faire fonctionner le climatiseur pendant plus de 4 heures avec un taux d'humidité important (80% HR ou plus), et/ou lorsqu'une porté ou une fenêtre est ouverte.· Ceci peut provoquer de la condensation à l'intérieur du climatiseur, qui risque de s'écouler et de mouiller ou d'endommager le mobilier.· La présence d'humidité dans le climatiseur peut contribuer à la croissance de certains champignons tels que la moisissure.
	Ne pas utiliser le climatiseur pour conserver des aliments, élever des animaux, faire pousser des plantes, ranger des outils de précision ou des objets d'art.· Leur qualité pourrait s'en ressentir, et le bien-être des animaux et des plantes pourrait en être affecté.
	Ne pas exposer des apparells à combustion directement sous la sortie d'air pulsé.· Une combustion imparfaite pourrait en résulter.
	Ne mettez jamais des piles dans la bouche pour quelque raison que ce soit pour éviter de les avaler par accident.· Le fait d'ingérer des piles peut entraîner un étouffement et/ou un empoisonnement.
	Avant de procéder au nettoyage du climatiseur, le mettre hors tension et débrancher la fi che d'alimentation électrique ou couper le disjoncteur.· La vitesse de rotation extrêmement rapide du ventilateur pendant le fonctionnement du climatiseur pourrait provoquer un accident.
	Si le climatiseur doit rester inutilisé pendant une période prolongée, débrancher la fi che d'alimentation électrique ou couper le disjoncteur.· Il pourrait s'encrasser et présenter un risque d'incendie ou d'électrocution.
	Remplacer les piles de la télécommande par des piles neuves du même type.· Ne jamais mélanger piles usagées et piles neuves ; ceci pourrait provoquer une surchauffe, une fuite ou une explosion.
	Si du liquide provenant des piles entre en contact avec la peau ou les vêtements, les rincer abondamment à l'eau claire.· Si du liquide alcalin entre en contact avec les yeux, les rincer abondamment à l'eau claire et contacter d'urgence un médecin.
	Si le climatiseur est utilisé conjointement avec un appareil à combustion, veiller à ce que la pièce soit parfaitement ventilée.· Une ventilation insuffi sante pourrait provoquer un manque d'oxygène dans la pièce.
	Couper le disjoncteur par temps d'orage.· La foudre pourrait endommager le climatiseur.
	Si le climatiseur a été utilisé pendant plusieurs saisons consécutives procéder à une inspection et à un entretien rigoureux en plus du nettoyage normal.· Une accumulation de saletés ou de poussière à l'intérieur du climatiseur peut être à l'origine d'une odeur désagréable, contribuer au développement de moisissures ou bloquer l'écoulement des condensats et provoquer une fuite d'eau de l'unité inteme. Consulter un revendeur agréé pour procéder à une inspection et des travaux d'entretien nécessitant l'intervention de personnel qualifi è et compétent.
	Ne pas actionner les commandes du climatiseur avec les mains mouillées.· Risque d'électrocution !
	Ne pas nettoyer le climatiseur avec de l'eau et ne placer ni vase ni verre d'eau dessus.· Ceci pourrait provoquer un risque d'incendie ou d'électrocution.
	Ne jamais marcher sur l'unité externe et ne rien poser dessus.· Risque de chute et de blessures.

IMPORTANT

Des fi ltres encrassés peuvent provoquer de la condensation dans le climatiseur, ce qui contribuera à la croissance de certains champignons tels que la moisissure. Il est donc recommandé de nettoyer les fi ltres à air toutes les 2 semaines.

Avant de démarrer l'opération, veillez à ce que les ailettes horizontales soient en position fermée. Si l'opération démarre lorsque les ailettes horizontales sont en position ouverte, il se pourrait qu'elles ne reviennent pas à la position correcte.

A propos de l'installation

⚠ AVERTISSEMENT
	Consulter un revendeur agréé pour qu'il procède à l'installation du climatiseur.L'utilisateur ne doit en aucun cas tenter d'installer le climatiseur lui-même ; seul du personnel qualifié et compétent est en mesure de le faire. Toute installation incorrecte du climatiseur pourrait être à l'origine de fuites d'eau et provoquer un risque d'incendie ou d'électrocution.
	Prévoir un circuit réservé à l'alimentation du climatiseur.Dans le cas contraire, un risque de surchauffe ou d'incendie n'est pas à exclure.
	Ne pas installer l'appareil dans un endroit susceptible d'être exposé à des fuites de gaz infl ammable.L'accumulation de gaz autour de l'unité externe peut entraîner des risques d'explosion.
	Raccorder correctement le climatiseur à la terre.Ne jamais raccorder le câble de terre à un tuyau de gaz, une évacuation d'eau, un paratonnerre ou un câble téléphonique de mise à la terre. Une mise à la terre incorrecte pourrait provoquer un risque d'incendie ou d'électrocution.
⚠ PRECAUTION
[A76K]	Installer un disjoncteur de fuites à la terre selon l'endroit où le climatiseur sera monté (pièce humide par ex.).L'absence de disjoncteur de fuites à la terre peut entraîner un risque d'électrocution.
	Veiller à ce que l'eau de vidange s'écoule correctement.Si l'écoulement des condensats est bouché, l'eau de vidange risque de s'écouler de l'unité interne/externe et d'endommager le mobilier.
En présence d'une situation anormaleArrêter immédiatement le climatiseur et consulter un revendeur agréé.

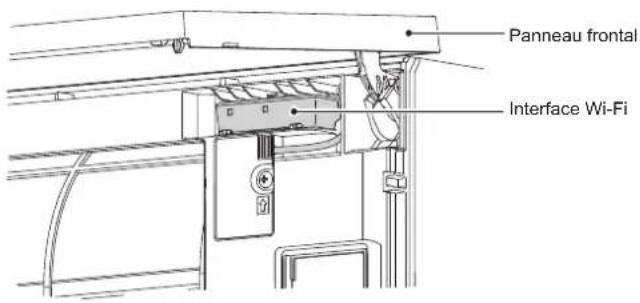

Pour l'interface Wi-Fi

⚠ AVERTISSEMENT (Une manipulation incorrecte peut avoir des conséquences graves, y compris des blessures graves, voire mortelles.)
[THAB]	Cet appareil peut être utilisé par des enfants de 8 ans et plus et des personnes dont les capacités mentales, sensorielles ou physiques sont réduites, ou manquant d'expérience et de connaissances, dès lors qu'elles sont supervisées ou ont reçu une formation relative à l'utilisation de l'appareil et comprennent les dangers associés à celui-cl.
	Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne peuvent pas être effectués par un enfant sans surveillance.
	N'utilisez pas l'Interface Wi-Fi à proximité d'un appareil électrique médical ou de personnes portant un dispositif médical tel qu'un stimulateur cardiaque ou un défi brillateur automatique implantable.• Il pourrait provoquer un accident en cas de dysfonctionnement de l'appareil médical ou du dispositif.
	N'installez pas l'interface Wi-Fi à proximité de dispositifs de commande automatiques comme des portes automatiques ou des alarmes d'incendie.• Ceci pourrait provoquer un accident à cause de dysfonctionnements.
[27YA]	Ne touchez pas l'Interface Wi-Fi avec les mains mouillées.• Vous pourriez endommager le dispositif ou provoquer un choc électrique ou un incendie.
	N'éclaboussez pas d'eau sur l'interface Wi-Fi et ne l'utilisez pas dans une salle-de-bain.• Vous pourriez endommager le dispositif ou provoquer un choc électrique ou un incendie.
[4ZCT]	En cas de chute de l'interface Wi-Fi, ou si le support ou le câble est endommagé, débranchez la fi che d'alimentation électrique ou coupez le disjoncteur.• Ceci pourrait provoquer un incendie ou un choc électrique. Dans ce cas, consulter un revendeur agréé.
⚠ PRECAUTION (Toute manipulation incorrecte peut avoir des conséquences, y compris des blessures ou des dommages matériels au bâtiment.)
[XACC]	Ne montez pas sur un tabouret-escabeau instable pour installer ou nettoyer l'interface Wi-Fi.• Vous risquez de vous blesser si vous tombez.
	N'utilisez pas l'Interface Wi-Fi à proximité d'autres dispositifs sans fi I, de fours à microondes, de téléphones sans fi I ou de télécopieurs.• Ceci pourrait provoquer des dysfonctionnements.

MISE AU REBUT

Fig. 1

Veuillez prendre conseil après de votre revendeur avant de mettre ce produit au rebut.

Remarque :

Ce symbole est utilisé uniquement pour les pays de l'UE. Ce symbole est conforme à la directive 2012/19/UE Article 14 Informations pour les utilisateurs et à l'Annexe IX, et/ou à la directive 2006/66/CE Article 20 Information de l'utilisateur fi nal et à l'Annexe II.

Votre produit MITSUBISHI ELECTRIC est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et/ou réutilisés. Ce symbole signifi e que les équipements électriques et électroniques, les batteries et les accumulateurs, à la fi n de leur durée de service, doivent être éliminés séparément des ordures ménagères.

Si un symbole chimique est imprimé sous le symbole (Fig. 1), il signifi e que la batterie ou l'accumulateur contient une certaine concentration de métal lourd. Elle sera indiquée comme suit :

Hg : mercure (0,0005%), Cd : cadmium (0,002%), Pb : plomb (0,004%)

Dans l'Union Européenne, il existe des systèmes sélectifs de collecte pour les produits électriques et électroniques, les batteries et les accumulateurs usagés.

Nous vous prions donc de confi er cet équipement, ces batteries et ces accumulateurs à votre centre local de collecte/recyclage.

Aidez-nous à conserver l'environnement dans lequel nous vivons !

Les machines ou appareils électriques et électroniques contiennent souvent des matières qui, si elles sont traitées ou éliminées de manière inappropriée, peuvent s'avérer potentiellement dangereuses pour la santé humaine et pour l'environnement. Cependant, ces matières sont nécessaires au bon fonctionnement de votre appareil ou de votre machine. Pour cette raison, il vous est demandé de ne pas vous débarrasser de votre appareil ou machine usagé avec vos ordures ménagères.

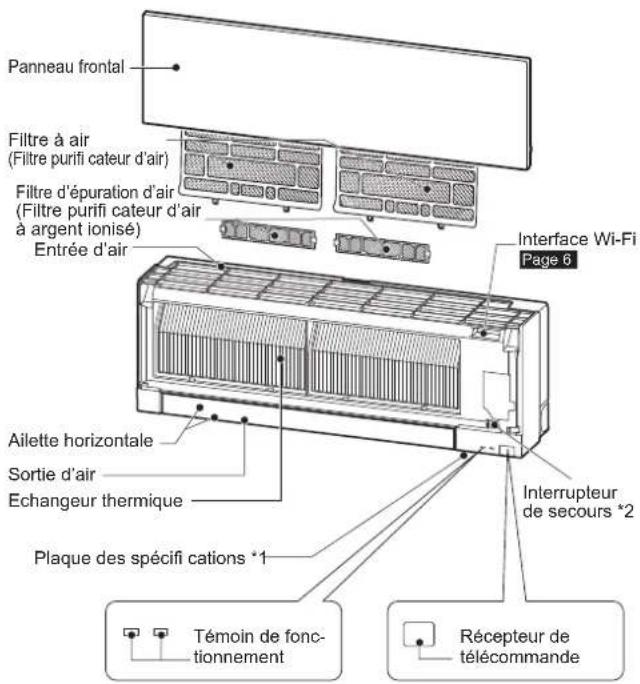

NOMENCLATURE

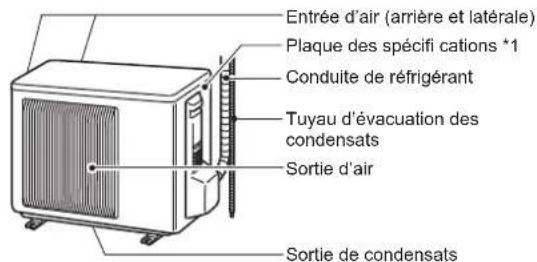

Unité interne Unité externe

Panneau frontal Filtre à air (Filtre purifi cateur d'air) Filtre d'épuration d'air (Filtre purifi cateur d'air à argent ionisé) Entrée d'air Interface Wi-Fi Page 6 Ailette horizontale Sortie d'air Echangeur thermique Plaque des spécifi cations *1 Interrupteur de secours *2 Témoin de fonc- tionnement Récepteur de télécommande

Entrée d'air (arrière et latérale) Plaque des spécifi cations *1 Conduite de réfrigérant Tuyau d'évacuation des condensats Sortie d'air Sortie de condensats

L'apparence des unités externes peut varier d'un modèle à l'autre.
*1 L'année et le mois de fabrication sont indiqués sur la plaque des spécifi cations.

^2 Lorsqu'il est impossible d'utiliser la télécommande...

Vous pouvez lancer le fonctionnement d'urgence en appuyant sur l'interrupteur de secours (E.O. SW) de l'unité interne.

A chaque fois que vous appuyez sur l'interrupteur de secours (E.O. SW), le fonctionnement du climatiseur change dans l'ordre suivant :

REFROIDISSE- CHAUFFAGE

MENT d'urgence d'urgence

Arrêt

Température programmée : 24°C Vitesse du ventilateur : moyenne Ailette horizontale : auto

PREPARATIF D'UTILISATION

Avant la mise en marche : insérez la fi che d'alimentation électrique dans la prise secteur et/ou enclenchez le disjoncteur.

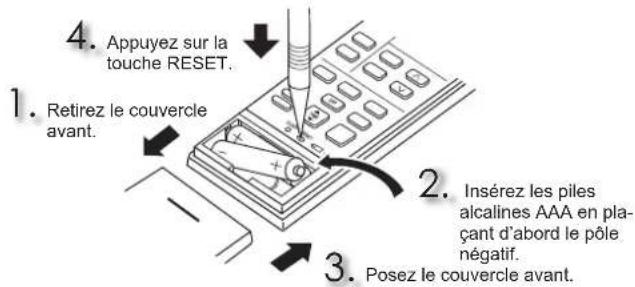

Insertion des piles dans la télécommande

4. Appuyez sur la touche RESET. 1. Retirez le couvercle avant. 2. Insérez les piles alcalines AAA en pla- çant d'abord le pôle négatif. 3. Posez le couvercle avant.

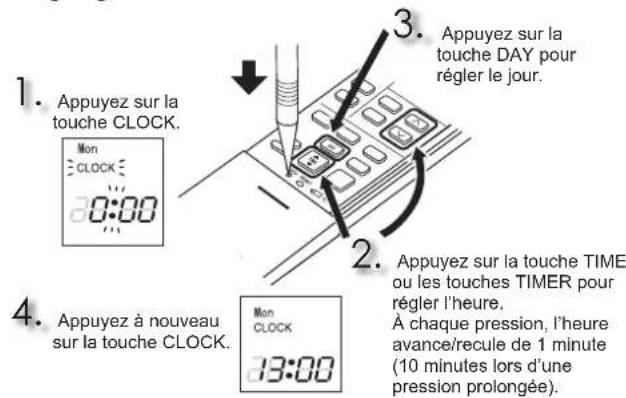

Réglage de l'heure

1. Appuyez sur la touche CLOCK. Mon CLOCK 0:00 2. Appuyez sur la touche DAY pour régler le jour. 3. Appuyez sur la touche DAY pour régler le jour. 4. Appuyez à nouveau sur la touche CLOCK. Mon CLOCK 33:00 2. Appuyez sur la touche TIME ou les touches TIMER pour régler l'heure. À chaque pression, l'heure avance/recule de 1 minute (10 minutes lors d'une pression prolongée).

PREPARATIF D'UTILISATION

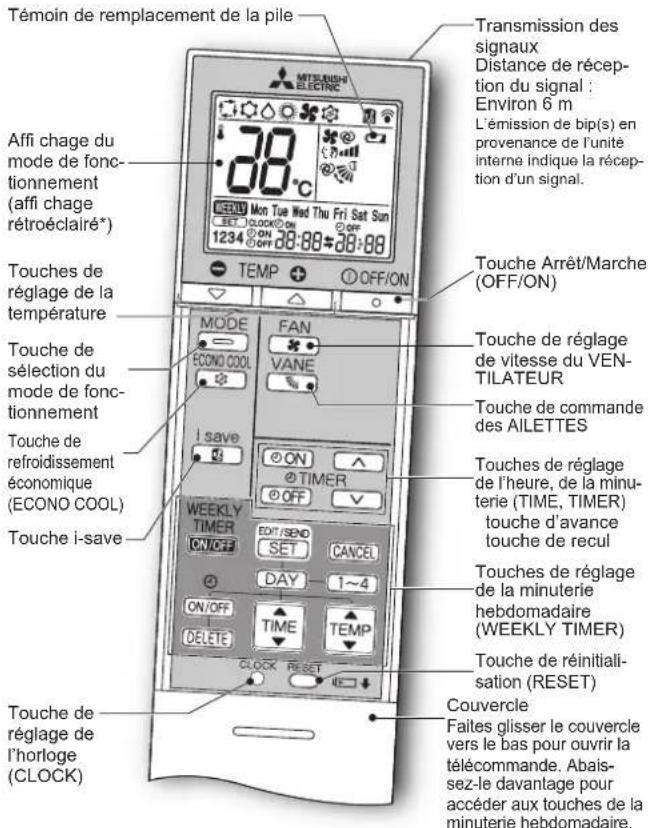

Télécommande

Témoin de remplacement de la pile Transmission des signaux Distance de réception du signal : Environ 6 m L'émission de bip(s) en provenance de l'unité interne indique la réception d'un signal. Affi chage du mode de fonctionnement (affi chage rétroéclairé*) 1234 ON OFF ON TEMP OFF/ON Touches de réglage de la température MODE FAN ECONO COOL VANE i save ON TIMER WEEKLY TIMER EDIT/SEND CANCEL ON/OFF SET DAY 1~4 ON/OFF TIME TEMPLE DELETE CLOCK RESET Touches de réglage de la minuterie (ECONO COOL) Touches de réflissement économique (ECONO COOL) Touches de réglage de l'horloge (CLOCK) Touches de réglage de la mini-terie (TIME, TIMER) touche d'avance touche de recul Touches de réglage de la minuterie hebdomadaire (WEEKLY TIMER) Touches de réinitialisation (RESET) Couvercle Faites glisser le couvercle vers le bas pour ouvrir la télécommande. Abaissez-le davantage pour accéder aux touches de la minuterie hebdomadaire.

* Le rétroéclairage s'allume lors de l'utilisation de la télécommande. Le rétroéclairage s'éteint si la télécommande n'est pas utilisée pendant un certain temps.
Utilisez uniquement la télécommande fournie avec le climatiseur. N'en utilisez pas d'autres. Si 2 unités internes ou plus sont installées côté à côte, il se peut que le signal envoyé à une unité interne par la télécommande soit exécuté par une autre unité interne.

Touche de réglage de l'heure, de la minuterie (TIME, TIMER) — Avancer/reculer l'heure

©ON (Démarrage de la minuterie) : Le climatiseur démarrera (ON) à l'heure programmée.

OFF (Arrêt de la minuterie): Le climatiseur s'arrêtera (OFF) à l'heure programmée.

Appuyez sur les touches (avancer) et (reculer) pour régler l'heure de la minuterie.

Touches de réglage de la minuterie hebdomadaire (WEEKLY TIMER) —

Appuyez sur pour passer en mode de réglage de la minuterie hebdomadaire.

Appuyez sur et sur pour sélectionner le jour et le nombre.

Appuyez sur ON/OFF et sur pour définir le mode Marche/Arrêt (ON/OFF), l'heure et la température.

Appuyez sur EDIT/SEND SET pour terminer et transmettre le réglage de la minuterie hebdomadaire.

Appuyez sur WEEKLY TIMER UNOFF pour activer la minuterie hebdomadaire (ON). ( WEEKLY s'allume.)

Appuyez à nouveau sur jour désactiver la minuterie hebdomadaire (OFF). ( WEEKLY s'éteint.)

FR-4

Touche Arrêt/Marche (OFF/ON)

Touche de sélection du mode de fonctionnement

Touches de réglage de la température Chaque nouvelle pression sur ces touches vous permet d'augmenter ou de diminuer la température de 1°C.

Touche de réglage de vitesse du VENTILATEUR

Touche de commande du fl ux d'air haut-bas

Direction du fl ux d'air gauche-droite

Déplacez manuellement l'ailette verticale avant de faire fonctionner le climatiseur.

Une fonction programmable simplifiée permet de rappeler les réglages favoris (présélections) à l'aide d'une simple pression sur la touche save. Une nouvelle pression sur la touche permet de revenir instantanément au réglage précédent.

Touche de refroidissement économique (ECONO COOL)

La température programmée et la direction du flux d'air sont automatiquement modifiées par le microprocesseur.

NETTOYAGE

Instructions :

• Coupez l'alimentation ou le disjoncteur avant de procéder au nettoyage du climatiseur.
• Veillez à ne pas toucher les parties métalliques avec les mains.
  • N'utilisez ni benzine, ni diluant, ni poudre abrasive, ni insecticide.
• Utilisez uniquement un détergent doux dilué avec de l'eau.

• N'utilisez pas de brosse dure, d'éponge abrasive ou autre matériel analogue.

• Ne faites pas tremper l'ailette horizontale et ne la passez pas sous l'eau.

• N'utilisez pas d'eau dont la température est supérieure à 50°C.
• N'exposez pas les pièces aux rayons directs du soleil, à la chaleur ou à une fl amme pour les faire sécher.
• N'exercez pas de force excessive sur le ventilateur, car cela pourrait l'endommager ou le casser.

Filtre à air (Filtre purifi cateur d'air)

• A nettoyer toutes les 2 semaines
- Elimin ez la saleté avec un aspirateur ou lavez le fi ltre à l'eau.
- Après lavage à l'eau, laisser bien sécher à l'ombre.

Panneau frontal

1. Soulevez le panneau frontal jusqu'à ce que vous entendiez un déclic.
2. Refermez correctement le panneau frontal et appuyez sur les repères indiqués par les flèches.
3. Nettoyez le panneau frontal sans le séparer de l'unité.

• Essuyez-le avec un chiffon doux et sec. Un chiffon doux et sec spécial est fourni avec le modèle MSZ-EF**VGB uniquement.
• Utilisez le CHIFFON DOUX ET SEC spécial. Référence
• Ne faites pas tremper le panneau frontal dans l'eau.
  MAC-1001CL-E

Important

• La surface de l'unité interne se rayant facilement, ne frottez et ne heurtez jamais l'unité avec un objet dur. De plus, manipulez le panneau frontal avec précaution lors de son installation ou de son retrait, de façon à éviter de le rayer.
• N'utilisez aucun nettoyant abrasif afi n d'éviter de rayer la surface de l'unité interne.
• Les doigts marquent très facilement la surface de l'unité interne. Lorsque des traces de doigts sont visibles, essuyezles avec précaution à l'aide d'un chiffon doux et sec.
• En cas d'utilisation d'une lingette imprégnée de produit chimique disponible dans le commerce, suivez les instructions qui l'accompagnent.
• Ne pas laisser le panneau frontal ouvert de manière prolongée.

Filtre d'épuration d'air (Filtre purifi cateur d'air à argent ionisé)

Tous les 3 mois :

- Enlever la saleté à l'aide d'un aspirateur.

Lorsque cela ne suffi t pas :

• Faites tremper le filtre et son cadre dans de l'eau tiède avant de les nettoyer.
• Après lavage, laisser bien sécher à l'ombre. Posez toutes les attaches du fi ltre à air.

Tous les ans :

• Pour des performances optimales, remplacer le fi ltre d'épuration d'air.
  • Référence MAC-2370FT-E

Tirez sur le panneau frontal pour le retirer du fi ltre à air

Important

• Nettoyer régulièrement les fi Itres pour obtenir des performances optimales et réduire la consommation d'électricité.
• Des filtres encrassés peuvent provoquer de la condensation dans le climatiseur, ce qui contribuera à la croissance de certains champignons tels que la moisissure. Il est donc recommandé de nettoyer les fi Itres à air toutes les 2 semaines.

Ces informations sont basées sur le RÈGLEMENT (UE) N° 528/2012

NOM DU MODÈLE	Article traité(Nom des pièces)	Substances actives(N° CAS)	Propriété	Instructions d'utilisation(Informations concernant la sécurité de mise en œuvre)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWMSZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	FILTRE	Zéolithe zinc argent (130328-20-0)Hydrogénophosphate d’argent, de sodium et de zirconium (265647-11-8)2-octyl-2H-isothiazol-3-one (OIT)(26530-20-1)	AntibactérienAnti-moisissure	Utiliser ce produit conformément aux indications du manuel d’utilisation et uniquement aux fins prévues.Ne pas mettre en bouche. Tenir à l’écart des enfants.
MAC-2370FT-E FILTRE Zéolithe zinc argent (130328-20-0)			Antibactérien	Utiliser ce produit conformément aux indications du manuel d’utilisation et uniquement aux fins prévues.Ne pas mettre en bouche. Tenir à l’écart des enfants.

CONFIGURATION DE L'INTERFACE Wi-Fi (type VGK uniquement)

Panneau frontal Interface Wi-Fi

Cette interface Wi-Fi permet de communiquer les informations d'état et de contrôler les commandes provenant du MELCloud en se connectant à l'appareil intérieur.

Remarque :

• Établissez une connexion entre l'interface Wi-Fi et le routeur. Reportez-vous au MANUEL DE CONFIGURATION et au SETUP QUICK REFERENCE GUIDE (GUIDE DE RÉFÉRENCE RAPIDE DE CONFIGURATION) fournis avec l'appareil.
• Pour le MANUEL DE CONFIGURATION, veuillez consulter le site Web ci-dessous. http://www.melcloud.com/Support
• Pour le manuel de l'utilisateur de MELCloud, veuillez consulter le site Web ci-dessous. http://www.melcloud.com/Support

FICHE TECHNIQUE

Modèle	Nom du modèle		—		MSZ-EF25VG(H)		MSZ-EF35VG(H)		MSZ-EF42VG		MSZ-EF50VG
	Interne		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)		MSZ-EF25VG(K)(W/B/S)		MSZ-EF35VG(K)(W/B/S)		MSZ-EF42VG(K)(W/B/S)		MSZ-EF50VG(K)(W/B/S)
	Externe		—		MUZ-EF25VG(H)		MUZ-EF35VG(H)		MUZ-EF42VG		MUZ-EF50VG
Fonction			Refroidissement	Chauffage	Refroidissement	Chauffage	Refroidissement	Chauffage	Refroidissement	Chauffage	Refroidissement	Chauffage
Alimentation			~/N, 230 V, 50 Hz
Puissance		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Entrée		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540	1,560
Poids	Interne	kg	11,5
	Externe	kg	—		31		34		35		40
Capacité de remplissage du réfrigérant (R32)		kg	—		0,62		0,74		0,74		1,05
Code IP	Interne		IP 20
	Externe		—		IP 24
Pression de fonctionnement excessive autorisée	LP ps	MPa	—		2,77
	HP ps	MPa	4,17
Niveau sonore (SPL)	Interne (Très élevée/Elevé/Moyen/Faible/Silencieux)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30	49/43/37/33/30
	Externe	dB(A)	—		47	48	49	50	50	51	52	52

Fiche technique de l'unité interne pour la multi-connexion RÈGLEMENT (UE) 2016/2281

Modèle	Interne			MSZ-EF18VG(K)(W/B/S)	MSZ-EF22 VG(K)(W/B/S)	MSZ-EF25VG(K)(W/B/S)	MSZ-EF35VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)
Puissance	Refroidissement	Sensible	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latente	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Chauffage		kW	2,10	2,50	2,90	4,00	4,80	5,70
Entrée			kW	0,027	0,027	0,027	0,031	0,031	0,034
Niveau sonore(Niveau de puis-sance acoustique)	Très élevée/Elevé/Moyen/Faible/Silen-cieux		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Gamme opérationnelle garantie

		Interne	Externe
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Refroidissement	Limite supérieure	32°C DB23°C WB	46°C DB—	46°C DB—
	Limite inférieure	21°C DB15°C WB	-10°C DB—	-10°C DB—
Chauf-fage	Limite supérieure	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Limite inférieure	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: Bulbe sec WB: Bulbe humide

Remarque :

1. Rendement

Refroidissement — Interne : 27°C DB, 19°C WB

Externe : 35°C DB

Chauffage — Interne : 20°C DB

Externe : 7°C DB, 6°C WB

1. Les modèles EF18/22 ne possèdent pas de caractéristiques techniques relatives à une combinaison simple. Ces modèles internes concernent uniquement les climatiseurs multi-systèmes. Pour connaître les caractéristiques techniques des climatiseurs multi-systèmes, veuillez contacter votre revendeur et/ou consulter le catalogue.

Interface Wi-Fi

Modèle	MAC-577IF2-E
Tension d'entrée	12,7 V CC (de l'appareil intérieur)
Consommation	2 W MAX.
Dimensions H×L×P (mm)	73,5×41,5×18,5
Poids (g)	46 (câble compris)
Niveau de puissance de l'émetteur (MAX.)	20 dBm @IEEE 802.11b
Canal RF	1 can ~ 13 can (2 412~2 472 MHz)
Protocole radio	IEEE 802.11b/g/n (20)
Chiffrement	AES
Authentifi cation	WPA2-PSK
Version du logiciel	XX.00

Pour la Déclaration de conformité, veuillez consulter le site Web ci-dessous. http://www.melcloud.com/Support

EN PRESENCE D'UNE PANNE POTENTIELLE

Dans les cas suivants, arrêtez le climatiseur et consultez votre revendeur.

• Si de l'eau s'écoule ou goutte de l'unité interne.
• Si le témoin de fonctionnement clignote.
• Si le disjoncteur saute régulièrement.
• L'unité interne peut ne pas recevoir les signaux de la télécommande dans une pièce dont le système d'éclairage est à lampes fl uorescentes (à oscillateur intermittent, etc.).
• Le fonctionnement du climatiseur interfère avec la réception radio ou TV. Il peut s'avérer nécessaire de brancher un amplifi cateur sur l'appareil concerné.
• Si l'unité émet un bruit anormal.
• Si du réfrigérant fuit.

VEILIGHEIDSVOORSCHRIFTEN

Filtro de aire (Filtro purifi cador del aire)

déclare par la présente et sous sa propre responsabilité que les climatiseurs et les pompes à chaleur décrits ci-dessous, destinés à un usage dans des environnements résidentiels, commerciaux et d'industrie légère :

Remarque : Le numéro de série de l'appareil se trouve sur la plaque du produit.

déclare par la présente et sous sa propre responsabilité que les climatiseurs et les pompes à chaleur décrits ci-dessous, destinés à un usage dans des environnements résidentiels, commerciaux et d'industrie légère :

Remarque : Le numéro de série de l'appareil se trouve sur la plaque du produit.
