BRUKSANVISNING MSZ-EF18VGKS MITSUBISHI

Forkert anvendelse kan medføre stor risiko for ulykker som f.eks. død, alvorlig personskade osv.

FORSIGTIG:

^2 Når fjernbetjeningen ikke kan benyttes...

Før anvendelse: Sæt strømforsyningsstikket i stikkontakten og/eller slå afbryderen til.

Tryk på ON/OG for at indstite TÆND/SLUK, tid og temperatur.

Flyt den lodrette vinge manuelt, før driften startes.

Luftrensningsfi lter (Sølv-ion-fi lter til luftrenser)

Hver 3. måned:

Betydningen av symbolene som vises på inneenheten og/eller uteenheten

[6y38]	ADVARSEL(Brannfare)	Denne enheten benytter et brennbart kjølemiddel.Hvis kjølemiddelet lekker og kommer i kontakt med fl ammer eller en varm del, dannes det skadelig gass og det er fare for brann.
	Les BRUKSANVISNINGEN nøye før drift.
	Servicepersonalet må lese BRUKSANVISNINGEN og INSTALLASJONSHÅNDBOKEN nøye før drift.
[z3xz]	Du fi nner mer informasjon i BRUKSANVISNINGEN, INSTALLASJONSHÅNDBOKEN og lignende.

• Siden det brukes roterende deler og deler som kan gi elektrisk støt i dette produktet, må du lese "Sikkerhetsreglene" før du bruker det.
• Les advarslene som vises her, siden det er viktig for sikkerheten å følge dem.
• Etter at du har lest bruksanvisningen bør du oppbevare den sammen med monteringshåndboken på et sted det er lett å slå opp i den.

Merker og deres betydning

ADVARSEL:

Feil håndtering vil med stor sannsynlighet føre til alvorlige skader, som dødsulykker, personskader osv.

FORSIKTIG:

Feil håndtering kan medføre alvorlige farer, avhengig av forholdene.

Betydning av symbolene som er brukt i denne håndboken

○	: Ikke gjør dette.
!	: Følg bruksanvisningen.
	: Ikke stikk inn fi ngre eller pinner o.l.
	: Stå aldri på inne/uteenheten, og legg ikke noe på dem.
⚠️	: Fare for elektrisk støt. Vær forsiktig.
	: Trekk støpselet ut av støpselet.
⚠️	: Husk å slå av strømmen.
	: Brannfare.
	: Skal aldri berøres med våte hender.
	: Du skal aldri sprute vann på enheten.

ADVARSEL

- Dette kan føre til overoppheting, brann eller elektrisk støt.

Sørg for at støpselet ikke er skitten og sett den forsvarlig inn i kontakten.

- Et skittent støpsel kan forårsake brann eller elektrisk støt.

Ikke surr sammen, trekk i, skad eller modifi ser strømledningen, du må ikke varme den opp eller plassere tunge gjenstander på den.

- Dette kan føre til brann eller elektrisk støt.

- Slå AV strømtilførselen eller ta ut støpselet etter at du har slatt AV inneenheten med fjernkontrollen.

Ikke utsett bar hud for kald luft over lengre tid.

Kunden skal ikke montere, fl ytte, demontere, endre eller reparere dette apparatet selv.

- Feil håndtering av klimaanlegget kan forårsake brann, elektrisk støt, skade eller vannlekkasje osv. Hør med din forhandler.

- Hvis strømledningen er skadet, må den byttes ut av en produsent eller en serviceansatt for å unngå fare.

Når du monterer, fl ytter eller utfører vedlikehold på enheten, må du sørge for at ingen andre stoffer enn det spesifi serte kjølemiddelet (R32/R410A) kommer inn i kjølemiddelkretsen.

- Alle fremmede stoffer i krelsen, som for eksempel luft, kan forårsake unormal trykkøkning og kan føre til eksplosjon eller personskader.

- Bruk av andre kjølemidler enn det som er spesifi sert for systemet vil forårsake mekanisk svikt, systemsvikt eller enhetshavari. I verste fall kan dette føre til at det blir veldig vanskelig å feste produktet på en sikker måte.

Dette apparatet er ikke beregnet på å brukes av personer (herunder barn) med reduserte fysiske eller mentale evner, eller nedsatte sanseevner, eller mangel på erfaring og kunnskap, med mindre de har vært under oppsyn eller fått opplæring av bruk av apparatet av en person som med ansvar for deres sikkerhet.

Hvis klimaanlegget ikke kjøler eller varmer, kan det være på grunn av at den lekker kjølemiddel. Hvis du fl nner en kjølemiddellekkasje, må du stanse driften og lufte rommet godt ut. Ta kontakt med forhandleren umiddelbart. Hvis en reparasjon omfatter påfylling av kjølemiddel på apparatet, må du spørre serviceteknikeren om detaljer.

- Kjølemiddelet som brukes i klimaanlegget er trygt. Normalt lekker den ikke. Men hvis kjølemiddelet lekker og kommer i kontakt med fl ammer eller en varm del, f.eks. en vifteovn, parafi novn eller en komfyr, dannes det skadelig gass og det er fare for brann.

Ikke vask innsiden av inneenheten. Ta kontakt med forhandleren hvis innsiden av enheten må vaskes.

- Feil vaskemiddel kan påføre skade på plastmaterialot inne i enheten, noe som kan resultere i vannlekkasje. Hvis vaskemidlet kommer i kontakt med elektriske deler eller motoren, vil det resultere i at enheten ikke fungerer som den skal, røyk eller brann.

- Apparatet skal oppbevares i et rom uten antennelseskilder under kontinuerlig drift (f.eks.: åpen ild, et gassapparat i bruk eller en elektrisk ovn som er i bruk).

• Vær oppmerksom på at kjølemiddelet kanskje er luktfritt.

- Ikke prøv å fremskynde avisingsprosessen eller å rengjøre apparatet på noen annen måte en det som er anbefalt av produsenten.

Dette apparatet er beregnet på bruk av eksperter eller brukere med opplæring, i verksteder, lett industri og på gårder, eller for kommersiell bruk av legpersoner.

! FORSIKTIG

- Dette kan forårsake brann eller derformasjon av enheten.

Husdyr eller husplanter må ikke oppholde seg direkte i luftstrømmen - Dette kan skade kjæledyrene eller plantene.

Du må ikke sette andre elektriske apparater eller møbler under inne-/uteenheten.

- Det kan dryppe vann på dem fra enheten og dette kan føre til at de ødelegges eller svikter.

Ikke monter enheten på en festebrakett som er ødelagt. - Enheten kan falle ned å forårsake en skade.

Ikke trekk ut støpselet ved å trekke I ledningen.

- Deler av kjemeledningen kan gå i stykker, noe som kan forårsake overoppheting og brann.

SIKKERHETSREGLER

	Du må ikke prøve å lade eller ta fra hverandre batteriene og ikke la dem brenne.• Dette kan føre til lekkasjer, brann eller eksplosjoner.
	Ikke bruk enheten i mer enn 4 timer i høy fuktighet (80 % relativ luftfuktighet eller mer) og/eller med åpne vinduer eller ytterdør.• Dette kan føre til at vann kondenseres i klimaanlegget og drypper ned og skader møblene.• Vannkondensering i klimaanlegget kan bidra til dannelse av sopp, som f.eks. mugg.
	Ikke bruk enheten til spesielle formål, som oppbevaring av mat, ale opp dyr, dyrke planter eller bevaring av presisjonsinstrumenter eller kunstgjenstander.• Dette kan føre til forringelse av kvaliteten, eller være skadelig for dyr og planter.
	Forbrenningsapparater må ikke stå direkte i luftstrømmen.• Dette kan forårsake ufullständig forbrenning.
	Aldri plasser batteri i munnen, da dette kan medføre en risiko for at du svelger batteriet ved et uhell.• Hvis du svelger et batteri, kan du risikere kvclning og/eller forgiftning.
	Når enheten skal rengjøres, må du slå den AV og trekke ut støpselet eller slår AV strømtilførselen.• Fordi viften roterer med høy hastighet kan dette føre til skader.
	Når enheten ikke skal brukes over lengre tid, må du trekke ut støpselet eller slå AV strømtilførselen.• Enheten kan samle skitt, som kan føre til overoppheting eller brann.
	Skift ut alle batteriene i fjernkontrollen med nye batterier av samme type.• Bruk av et gammelt batteri sammen med et nytt kan føre til varmeutvikling, lekkasje eller eksplosjon.
	Hvis det kommer væske fra batteriene på huden eller klærne, må du vaske dem grundig med rent vann.• Hvis du får batterivæske i øynene, må du skylle grundig med rent vann og søke legehjelp øyeblikkelig.
	Luft godt hvis du bruker enheten sammen med et forbrenningsapparat.• Utilstrekkelig ventillasjon kan forårsake oksygenmangel.
	Slå AV strømtilførselen hvis du hører torden og det er mulighet for lynnedslag.• Enheten kan bli skadet ved lynnedslag.
	Når klimaanlegget har vært i bruk i fl ere sesonger, må den undersøkes og vedlikeholdes i tillegg til normal rengjøring.• Skitt eller støv i enheten kan lage en ubehagelig lukt, bidra til dannelse av sopp, som mugg, eller stoppe til dreneringen, noe som kan føre til at det lekker vann fra inneenheten. Inspeksjon og vedlikehold krever spesialkompetanse. Be forhandleren om å gjøre det.
	Bryterne må ikke betjenes med våte hender.• Dot kan føre til elektrisk støt.
	Ikke vask klimaanlegget med vann. Du må heller ikke plassere en gjenstand på den som inneholder vann, som for eksempel en blomstervase.• Dette kan føre til brann eller elektrisk støt.
	Du må ikke trå på eller plassere noen gjenstand på uteenheten.• Fallulykker kan være skadelige, både for dag og gjenstanden.

VIKTIG

Skitne fi Itere kan forårsake uønsket kondensering i kjøling. Som varmepumpe vil skltene fi Itere reduserer kapaslteten vesentlig. Det anbefales derfor at du rengjør luftfi itrene hver 2. uke.

Før du bruker enheten, må du sørge for at de horisontale spjeldene er lukket. Hvis du bruker enheten mens de horisontale spjeldene er åpne, kan det hende de ikke går tilbake til riktig posisjon.

For installasjon

⚠ ADVARSEL
	Kontakt forhandleren for å få installert klimaanlegget.· Den kan ikke monteres av brukeren, siden monteringen krever spesial-kompetanse. Hvis apparatet monteres feil, kan det føre til vannlekkasje, brann eller elektrisk støt.
	Apparatet må ha sin egen strømforsyning.· En dell strømforsyning kan forårsake overoppheting eller brann.
	Ikke monter enheten der det er fare for lekkasje av brennbar gass.· Hvis det lekker gass som samler seg opp rundt uteenheten, kan det føre til eksplosjon.
[YW06]	Jord enheten forsvarlig.· Ikke jord enheten til gassrør, vannrør, lynavleder eller jordledning på telefonanlegget. Hvis jordingen utføres feil, kan det føre til elektrisk støt.
⚠ FORSIKTIG
	Monter jordfeilbryter, avhengig av plasseringen av klimaanlegget (fuktige steder etc.).· Hvis jordfeilbryter ikke monteres, kan dette føre til elektrisk støt.
	Dreneringen må være fullstendig.· Hvis dreneringen ikke er fullstendig, kan det dryppe vann fra enheten. Dette kan føre til fuktskader på møbler.

Hvis det oppstår noe unormalt

Slutt å bruke klimaanlegget øyeblikkelig og kontakt forhandleren.

FORSIKTIG

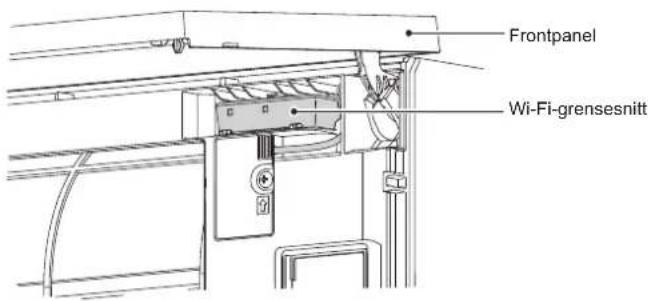

For Wi-Fi-grensesnitt

⚠ ADVARSEL(Feilaktig håndtering kan få alvorlige konsekvenser, inkludert alvorlig skade eller død.)
[∅TWD]	Dette utstyret kan brukes av barn fra 8 år og oppover og av personer med reduserte fysiske, sensoriske eller mentale evner eller med manglende erfaring eller kunnskap, hvis de er under oppsyn eller har fått instruksjon i sikker bruk av utstyret og forstår farene som er involvert.
	Barn må ikke leke med apparatet. Rengjøring og brukerved-likehold må ikke gjøres av barn uten tilsyn.
	Ikke bruk Wi-Fi-enheten i nærheten av medisinsk elektrisk utstyr eller personer med medisinske apparater som pace-maker eller intern defi brillator.• Det kan forårsake en ulykke som følge av funksjonsfeil i det medisinske utstyret eller enheten.
	Wi-Fi-enheten skal ikke installeres i nærheten av automatiske styringsenheter som automatiske døråpnere eller brannalarmer.• Det kan føre til ulykker pga. funksjonsfeil.
[∅823]	Du skal ikke berøre Wi-Fi-enheten med våte hender.• Det kan føre til skade på enheten, elektrisk støt eller brann.
	Du skal ikke sprute vann på Wi-Fi-enheten eller bruke den på badet.• Det kan føre til skade på enheten, elektrisk støt eller brann.
[∅WTH]	Hvis Wi-Fi-enheten faller ned eller hvis holderen eller kabelen er blitt skadet, skal du trekke ut støpselet eller slå AV strømbryteren.• Det kan føre til brann eller elektrisk støt. Kontakt forhandleren.
⚠ FORSIKTIG(Feilaktig håndtering kan få konsekvenser, bl.a. personskader eller skader på bygningen.)
[∅04Z]	Du skal ikke stå på en ustødig gardintrapp når du skal konfi gurere eller rengjøre Wi-Fi-enheten.• Det kan føre til personskade hvis du faller ned.
	Ikke bruk Wi-Fi-enheten i nærheten av andre trådløse enheter, mikrobølgeovner, trådløse telefoner eller faksmaskiner.• Det kan føre til funksjonsfeil.

AVHENDING

Fig. 1

Dette symbolet gjelder bare for EU-land. Dette symbolet er i henhold til EU-direktiv 2012/19/EU, artikkel 14, informasjon til brukere og tillegg IX, og/eller EC-direktiv 2006/66/EC, artikkel 20, informasjon til slutt-brukere, og tillegg II.

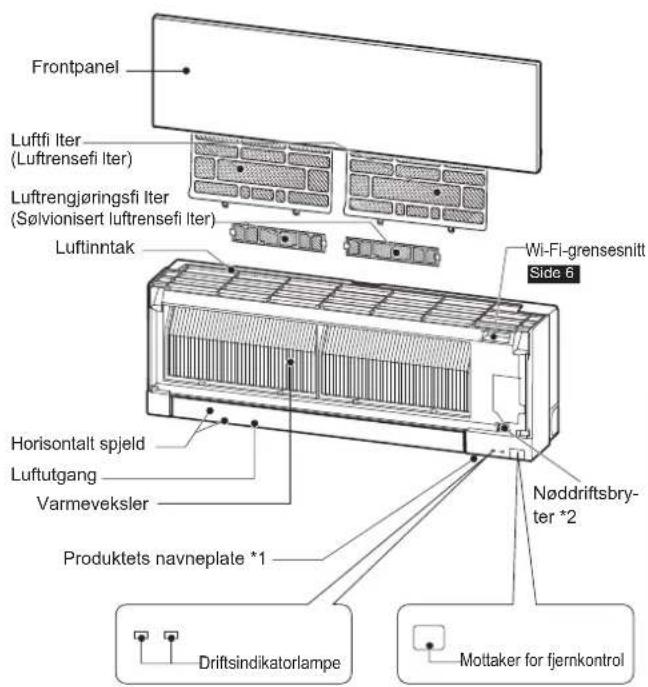

NAVN PÅ HVER DEL

Frontpanel Luftfi Iter (Luftrensefi Iter) Luftrengjøringsfi Iter (Sølvionisert luftrensefi Iter) Luftinntak Wi-Fi-grensesnitt Side 6 Horisontalt spjeld Luftutgang Varmeveksler Produktets navneplate *1 Nøddriftsbry- ter *2 Driftsindikatorlampe Mottaker for fjernkontrol

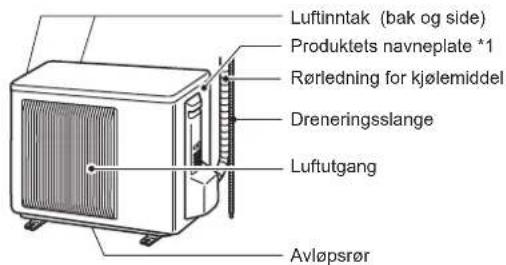

UtendørsenhetInnendørsenhet

Luftinntak (bak og side) Produktets navneplate *1 Røledning for kjølemiddel Dreneringsslange Luftutgang Avløpsrør

Uteenheten kan ha et annet utseende.
*1 Produksjonsår og -måned er angitt på produktets navneplate.

^2 Når det ikke er mulig å bruke fjernkontrollen...

Til nød kan drift av enheten startes ved å trykke på nøddriftsbryteren (E.O. SW) på inneenheten.

Hver gang du trykker på E.O. SW skifter driftsmodus i følgende rekkefølge:

Angitt temperatur: 24°C Viftehastighet : Medium Horisontalt spjeld : Auto

KLARGJ∅RING F∅R BRUK

Før bruk: Sett strømpluggen inn i kontakten og/eller slå på kretsbryteren.

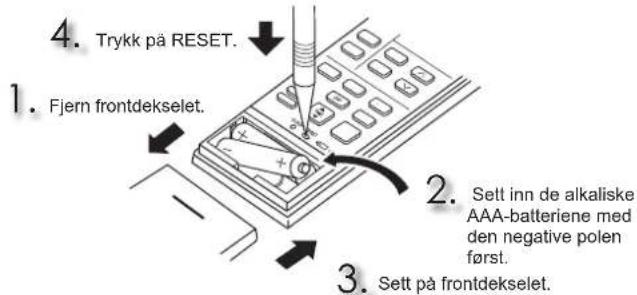

Sett batterier i fjernkontrollen

4. Trykk på RESET. 1. Fjern frontdekselet. 2. Sett inn de alkaliske AAA-batteriene med den negative polen først. 3. Sett på frontdekselet.

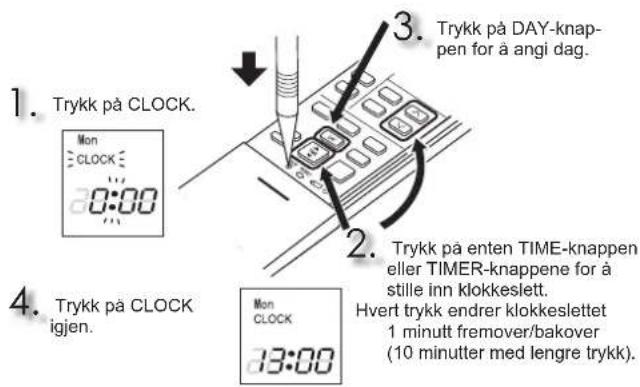

Still tiden

1. Trykk på CLOCK. Mon CLOCK 0:00 2. 3. Trykk på DAY-knap- pen for å angi dag. 2. 4. Trykk på CLOCK igjen. Mon CLOCK 13:00 Trykk på enten TIME-knappen eller TIMER-knappene for å stille inn klokkeslett. Hvert trykk endrer klokkeslettet 1 minutt fremover/bakover (10 minutter med lengre trykk).

KLARGJ∅RING F∅R BRUK

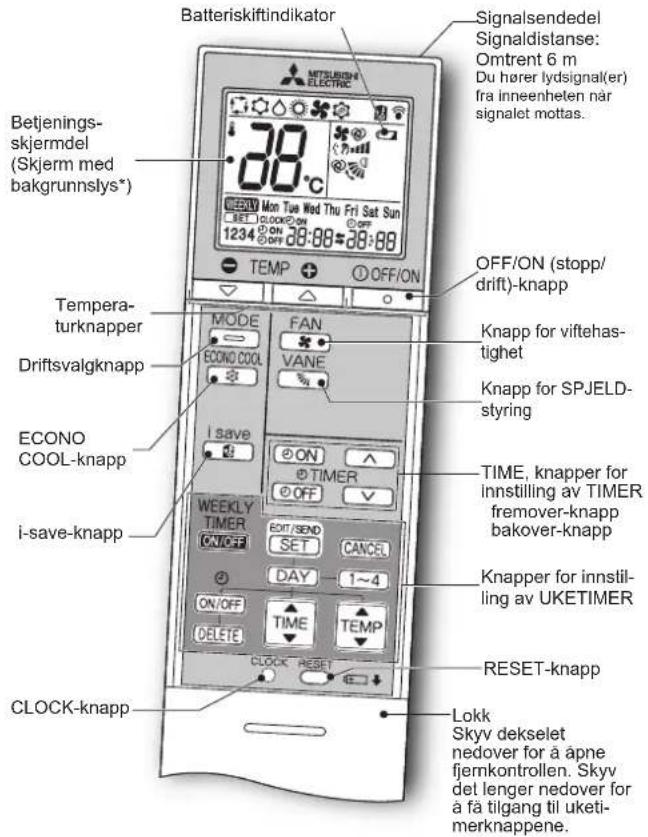

Fjernkontroll

Batteriskiftindikator Signalsendedel Signaldistanse: Omtrent 6 m Du hører lydsignal(er) fra inneheten när signalet mottas. Betjenings- skjermdel (Skjerm med bakgrunnslys*) WEEKLY Mon Tue Wed Thu Fri Sat Sun 1234 OFF ON TEMP OFF/ON OFF/ON (stopp/ drift)-knapp Tempera- turknapper MODE FAN ECONO COOL VANE Driftsvalgknapp i save ON ECONO COOL-knapp TIMER i-save-knapp ON/OFF TIME CLOCK-knapp RESET/SEND CANCEL SET DAY 1~4 ON/OFF TIME TEMP DELETE CLOCK RESET Knapp for viftehas- tighet Knapp for SPJELD- styring TIME, knapper for innstilling av TIMER fremover-knapp bakover-knapp Knapper for innstil- ling av UKETIMER RESET-knapp Lokk Skyv dekslet nedover for å apne fjernkontrollen. Skyv det lenger nedover for å få tilgang til uketi- merknappene.

* Bakgrunnslyset tennes när fjernkontrollen brukes. Bakgrunnslyset slukkes hvis fjernkontrollen ikke brukes på en stund.
Bruk bare fjernkontrollen som levers med enheten. Du må ikke bruke andre fjernkontroller. Hvis 2 eller fl ere inneenheter er montert i nærheten av hverandre, kan en inne-enhet som ikke er ment å være i drift, svare på signalet fra fjernkontrollen.

TID, innstillingsknapp for TIMER —— Endre tidspunktet fremover/bakover

©ON (tidsur PÅ): Enheten vil bli slått PÅ på det angitte tidspunktet.

OFF (tidsur AV): Enheten vil bli slått AV på det angitte tidspunktet.

Trykk på ▲ (fremover) og □ (bakover) for å stille inn tidspunktet for tidsuret.

Knapper for innstilling av UKETIMER

Trykk på for å stille inn uketimeren.

Trykk på DAY og forå angi dag og nummer.

Trykk på ON/OFF, og for å stille inn ON/OFF, klokkeslett og temperatur.

Trykk på 107/59/20 for a fullføre og overføre innstillingen for uketimeren

Trykk på WEEKLY TIMER ON/OFF for å slå uketimeren på (ON). (HYSER.)

Trykk på ångang til for å slå av uketimeren (OFF). (slukverny)

NO-4

Hvert trykk hever eller senker temperaturen med 1°C.

Knapp for viftehastighet

Kontrollknapp for opp-ned luftstrøm

Luftfl ytens retning, venstre-høyre

Flytt spjeldet manuelt før du starter enheten.

En forenklet tilbakestillingsfunksjon gjør det mulig å hente foretrukket (forhåndsinnstilt) innstilling ved bare å trykke én gang på [save] knappen. Trykk på knappen igjen for å gå til-bake til forrige innstilling på et blunk.

ECONO COOL-knapp

Innstilt temperatur og luftstrømmens retning endres automatisk av mikroprosessoren.

RENGJ∅RING

Instrukser:

• Koble fra strømtilførselen eller slå av kretsbryteren før rengjøring.
• Ikke ta på metalldeler med hendene.
• Ikke bruk rensebensin, tynner, poleringspulver eller insektmiddel.
• Bruk bare utvannede, milde vaskemidler.

• Ikke bruk en skurende børste, en hard svamp eller lignende.

• Ikke bløtlegg eller skyll det horisontale spjeldet.
  • Vannet må ikke overskride 50°C.

• Ikke tørk delene i direkte sollys, varme eller fl ammer.
• Ikke bruk overdreven kraft på viften, da dette kan forärsake brudd eller sprekker.

• Rengjør hver 2. uke
• Fjern skitt med støvsuger, eller skyll med vann.
- Etter at du har vasket med vann, må det tørke godt i skyggen.

Frontpanel

1. Løft frontpanelet til du hører et "klikk".
2. Lukk frontpanelet godt igjen, og trykk på posisjonene ved å følge pilenes retning.
3. Rengjør frontpanelet uten å løsne det fra enheten.
4. Tørk med en myk, tørr klut. En tilhørende myk, tørr klut følger med MSZ-EF**VGB.
5. Bruk den tilhørende MYKE, T∅RRE KLUTEN. Delenummer MAC-1001CL-E
6. Frontpanelet må ikke bløtlegges i vann.

Luftrengjøringsfi Iter (Sølvionisert luftrensefi Iter)

Hver 3. måned:

• Fjern skitt med støvsuger.
Når det ikke er mulig å fjerne skitt med støvsuger:
- Legg fi lteret og rammen i lunkent vann før du skyller dem.
- Etter vask, må du tørke dem godt i skyggen. Monter alle klaffene på luftfi literet.

Hvert år:

Trekk for å fjerne det fra luftfi iteret

Viktig

• Du får best ytelse og sparer strøm hvis du rengjør fi Itrene regelmessig.
• Skitne filtere forårsaker kondensering i klimaanlegget og bidrar til dannelse av sopp, som f.eks. mugg. Det anbefales derfor at du rengjør luftfi Itrene hver 2. uke.

Viktig

• Inneenhetens overflate er mer utsatt for riper, så du må ikke gni eller slå enheten med en hard gjenstand. Når du monterer eller fjerner frontpanelet må du også utvise forsiktighet for å forhindre å ripe det opp.
• Ikke bruk rengjøringsmidler med slipende effekt, ettersom disse kan ripe opp inneenhetens overflate.
• Fingeravtrykk setter seg enkelt på inneenhetens overflate. Hvis fingeravtrykkene er synlige, kan du tørke forsiktig med en tørr, myk klut.
• Følg instruksene for bruk av kjemisk impregnerte kluter.
• Ikke la frontpanelet være åpent i en lengre periode.

Denne informasjonen er basert på FORSKRIFT (EU) nr. 528/2012

MODELLNAVN	Behandlet artikkel (Delenavn)	Aktive stoffer (CAS nr.)	Eiendom	Bruksanvisning (Informasjon om sikker håndtering)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWMSZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	FILTER	Sølvsinkzeolitt (130328-20-0)Sølvnatriumhydrogenzirkoniumfosfat (265647-11-8)2-oktyl-2H-isotiazol-3-én (OIT) (26530-20-1)	Antibakteriell Antimugg	Bruk dette produktet i henhold til anvisningene i bruksanvisningen og bare i henhold til det tiltenkte formålet.Må ikke puttes i munnen. Oppbevares utilgjengelig for barn.
MAC-2370FT-E FILTER Sølvsinkzeolitt (130328-20-0)		Antibakteriell		Bruk dette produktet i henhold til anvisningene i bruksanvisningen og bare i henhold til det tiltenkte formålet.Må ikke puttes i munnen. Oppbevares utilgjengelig for barn.

OPPSETT AV Wi-Fi-GRENSESNITT (Kun VGK-type)

Frontpanel Wi-Fi-grensesnitt

Dette Wi-Fi-grensesnittet kommuniserer statusinformasjon og styrer kommandoer fra MELCloud ved å koble til en innendørsenhet.

Merk:

• Etabler en forbindelse mellom Wi-Fi-grensesnittet og ruteren. Se KONFIGURASJONSHÄNDBOKEN og SETUP QUICK REFERENCE GUIDE (HURTIGREFERANSEVEILEDNINGEN) som følger med enheten.
• Du fi nner KONFIGURASJONSHÄNDBOKEN på nettsiden nedenfor. http://www.melcloud.com/Support
• Du fi nner Brukerhändbok for MELCloud på nettsiden nedenfor. http://www.melcloud.com/Support

SPESIFIKASJONER

Modell	Settets navn		—		MSZ-EF25VG(H)		MSZ-EF35VG(H)		MSZ-EF42VG		MSZ-EF50VG
	Inne		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)		MSZ-EF25VG(K)(W/B/S)		MSZ-EF35VG(K)(W/B/S)		MSZ-EF42VG(K)(W/B/S)		MSZ-EF50VG(K)(W/B/S)
	Ute		—		MUZ-EF25VG(H)		MUZ-EF35VG(H)		MUZ-EF42VG		MUZ-EF50VG
Funksjon			Avkjøling	Oppvarming	Avkjøling	Oppvarming	Avkjøling	Oppvarming	Avkjøling	Oppvarming	Avkjøling	Oppvarming
Strømforsyning			~/N, 230 V, 50 Hz
Kapasitet		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Inngang		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540	1,560
Vekt	Inne	kg	11,5
	Ute	kg	—		31		34		35		40
Kjølemiddelkapasistet (R32)		kg	—		0,62		0,74		0,74		1,05
IP-kode	Inne		IP 20
	Ute		—		IP 24
Tillatt overtrykk under drift	LP ps	MPa	—		2,77
	HP ps	MPa	4,17
Støynivå (SPL)	Inne (Ekstra høy/Høy/Med./Lav/Stille)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30	49/43/37/33/30
	Ute	dB(A)	—		47	48	49	50	50	51	52	52

Innendørs spesifikasjon for multitilkobling FORORDNING (EU) 2016/2281

Modell	Inne			MSZ-EF18VG(K)(W/B/S)	MSZ-EF22VG(K)(W/B/S)	MSZ-EF25VG(K)(W/B/S)	MSZ-EF35VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)
Kapasitet	Avkjøling	Følbarvarme	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Skjult	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Oppvarming		kW	2,10	2,50	2,90	4,00	4,80	5,70
Inngang			kW	0,027	0,027	0,027	0,031	0,031	0,034
Støynivå(Lydeffektnivå)	Ekstra høy/Høy/Med./Lav/Stille		dB(A)	60/54/47/41/39 60/54/47/41/39 60/54/47/41/39 60/54/47/42/39 60/57/53/49/46 60/57/53/50/47

Garantert driftsområde

		Inne	Ute
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Avkjøling	∅vre grense	32°C DB23°C WB	46°C DB—	46°C DB—
	Nedre grense	21°C DB15°C WB	-10°C DB—	-10°C DB—
Oppvar-ming	∅vre grense	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Nedre grense	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

DB : Dry Bulb (Tørr kolbe)
WB : Wet Bulb (Väta kolbe)

Merk:

1. Merketilstand

Avkjøling — Inne: 27°C DB, 19°C WB

Ute: 35°C DB

Oppvarming — Inne: 20°C DB

Ute: 7°C DB, 6°C WB

1. EF18/22 har ingen spesifi kasjoner for enkeltkombinasjoner. Disse innendørsmodellene er kun for klimaanlegg med fl ere enheter.

Som med spesifi kasjonene for systemer med fl ere enheter, må du få det bekreftet av forhandleren og/eller sjekke katalogen.

Wi-Fi-grensesnitt

Modell	MAC-577IF2-E
Inngangsspenning	DC 12,7 V (fra innendørsenhet)
Strømforbruk	MAKS. 2 W
Mål H×B×D (mm)	73,5 × 41,5 × 18,5
Vekt (g)	46 (inkl. kabel)
Effektnivå for sender (MAKS.) 20 dBm	@IEEE 802.11b
RF-kanal	1 ch ~ 13 ch (2412~2472 MHz)
Radioprotokoll	IEEE 802.11b/g/n (20)
Kryptering	AES
Autentisering	WPA2-PSK
Programvareversjon	XX.00

Du fi nner samsvarserklæringen på nettsiden nedenfor.
http://www.melcloud.com/Support

Når DU TROR AT DET HAR OPPSTÄTT PROBLEMER

I følgende tilfeller må du slutte å bruke klimaanlegget og kontakte forhandleren.

• Når det lekker eller drypper vann fra inneenheten.
• Når driftsindikatorlampen blinker.
• När kretsbryteren koples ut ofte.
• Fjernkontrollsignalet mottas ikke i et rom der det brukes lysstoffrør med elektronisk tenning (lysstoffrør med vekselretter).
• Bruk av klimaanlegget forstyrer radio- eller TV-signalene. Det kan være nødvendig å bruke en forsterker for den berørte enheten.
• När det høres en unormal lyd.
• Når det forekommer kjølevæskelekkasje.

TURVALLISUUSVAROTOIMET

Gneisveien 2D, 1914 Ytre Enebakk, Norway

Portuguese Branch

Avda. do Forte, 10, 2799-514, Carnaxide, Lisbon, Portugal

Spanish Branch

Carretera de Rubi 76-80 - Apdo. 420 08173 Sant Cugat del Valles (Barcelona), Spain

Scandinavian Branch

Hammarbacken 14, P.O. Box 750 SE-19127, Sollentuna, Sweden

UK Branch

erklærer et fullstendig ansvar for undemevnte klimaanlegg og varmepumper ved bruk i boliger, samt kommersielle og lettindustrielle miljøer:

erklærer et fullstendig ansvar for undemevnte klimaanlegg og varmepumper ved bruk i boliger, samt kommersielle og lettindustrielle miljøer:
