KÄYTTÖOHJE MSZ-EF18VGKS MITSUBISHI

Sisä- ja/tai ulkoyksikössä esiintyvien merkkien selitykset

	VAROITUS(tulipalovaara)	Yksikössä käytetään syttyvää kylmäainetta.Jos kylmäainetta pääsee vuotamaan ja se pääsee kosketuksiin tulen tai lämmitysosan kanssa, se synnyttää hai-tallista kaasua ja aiheuttaa tulipaloriskin.
	Lue KÄYTTÖOHJEET huolellisesti ennen käyttöä.
	Huoltohenkilöstön on luettava KÄYTTÖOHJEET ja ASENNUSOPAS huolellisesti ennen käyttöä.
	Lisätietoa on mm. KÄYTTÖOHJEISSA ja ASENNUSOPPAASSA.

• Koska tuotteessa on pyöriviä osia ja osia, jotka saattavat aiheuttaa sähköiskun, lue "Turvallisuusvarotoimet" ennen tuotteen käyttöä.
• Tässä olevat varoitukset ovat tärkeitä turvallisuutesi kannalta. Perehdy niihin huolellisesti.
• Kun olet lukenut tämän ohjekirjan, säilytä se asennusohjeiden kanssa paikassa, josta löydät sen helposti.

Merkinnät ja niiden merkitykset

VAROITUS :

Virheellinen käsittely saattaa aiheuttaa vakavan vaaratilanteen, josta on suurella todennäköisyydellä seurauksena vakava loukkaantuminen tai kuolema.

HUOMIO :

Virheellinen käsittely saattaa johtaa vakavaan vaaratilanteeseen olosuhteista riippuen.

Ohjekirjassa käytettyjen kuvakkeiden merkitykset

Vältä tekemästä.

Seuraa ohjeita.

Älä koskaan työnnä sormea, keppiä jne.

Älä koskaan nouse sisä- tai ulkoyksikön päälle äläkä laita mitään yksikön päälle.

Sähköiskun vaara. Noudata varovaisuutta.

Muista irrottaa virtajohdon pistoke pistorasiasta.

Katkaise virta.

Tulipalovaara.

Älä koskaan kosketa märin käsin.

Älä koskaan roiskuta yksikköön vettä.

⚠️ VAROITUS
	Älä liitä virtajohtoa välipisteseen, käytä jatkojohtoa tai liitä useita laitteita yhteen pistorasiaan.Tämä saattaa aiheuttaa ylikuumenemisen, tulipalon tai sähköiskun vaaran.
	Tarkista, että pistoke on puhdas, ja työnnä se sitten pistorasiaan.Likainen pistoke saattaa aiheuttaa tulipalon tai sähköiskun vaaran.
	Älä niputa, vedä tai vauriloïta virtajohtoa äläkä tee siihen muutoksla.Älä altista virtajohtoa kuumuudelle äläkä laita raskaita esineitä sen päälle.Tämä saattaa aiheuttaa tulipalon tai sähköiskun vaaran.
	Älä siirrä OFF/ON-katkaisinta äläkä irrota virtajohtoa käytön aikana.Tämä saattaa synnyttää kipinöitä, jotka saattavat johtaa tulipalon syttymiseen.Kun sisäyksikkö on kytketty pois päältä kaukosäätimellä, varmista, että katkaisin on OFF-asennossa, tai irrota virtajohdon pistoke pistorasiasta.
	Älä altista ruumistasi suoraan kylmälle ilmalle pitkiksi ajoiksi.Se saattaa olla haltallista terveydelle.
	Käyttäjä ei saa asentaa, siirtää, purkaa eikä korjata yksikköä elkä tehdä siihen muutoksla.Asiattomasti käsitelty ilmastointilaite voi aiheuttaa tulipalon, sähköls- kun, loukkaantumisen, vesivahingon tms. Kysy lisätietoja jälleenmyy- Jältä.Jos virtajohto on vaurioitunut, anna valmistajan tai huoltollikkeen edustajan vaihtaa se vaaratilanteen välttämiseksi.
	Varmista laitteen asennuksen, siirron tai huollon yhteydessä, että jäähdytyspliriln ei pääse mltään muuta alnetta kuin määrlettyä kylmäainetta (R32/R410A).Jos plirilin pääsee vieralta alneita, kuten ilmaa, seurauksena saattaa olla liiallinen paineen nousu sekä räjähdys tai henkilövahinko.Muun kuin järjestelmälle määritetyn kylmäaineen käyttäminen aihe- uttaa mekaanisen vian, järjestelmän toimintahäiriön tai laitevaurion. Pahimmassa tapauksessa tämä voi tehdä tuotteesta vaarallisen.
	Tätä laitetta ei ole tarkoitettu fyysisesti tai henkisesti vajaakykyisten, aistivammaisten tai kokemattomien henkilöiden (lapset mukaan luklen) käyttöön, ellei heldän turvallisuudestaan vastaava henkilö ole opastanut tai neuvonut heitä laitteen käytössä.
	Lapsia on valvottava ja varmistettava, etteivät he leiki laitteella.
	Älä työnnä sormea, keppiä tai muita esineitä ilman tulo- tai lähtö- aukkoon.Tämä saattaa johtaa loukkaantumiseen, sillä yksikön sisällä oleva tuuletin pyörii suurella nopeudella käytön aikana.
	Jos havaitset ilmastointilaitteen toiminnassa jotakin poikkeavaa (jos esimerkiksi haisee palaneelta), sammuta lalte ja irrota virtajohto pistorasiasta tai käännä katkaisin OFF-asentoon.Jos laitteen käyttöä jatketaan poikkeavasta tilasta huolimatta, seu- rauksena saattaa olla laitteen virhetoiminta, tulipalo tai sähköisku. Ota tässä tapauksessa yhteyttä laitteen toimittajaan.

Jos ilmastointilaite ei viilennä tai lämmitä, syynä saattaa olla kylmäalneen vuoto. Jos kylmäalnevuoto havaitaan, lopeta käyttö, tuuleta huone huolellisesti ja ota välittömästi yhteys myyjään. Jos korjaustoimiin kuuluu kylmäaineen lisääminen, pyydä huoltoteknikolta lisätietoja.

- Ilmastointilaitteessa käytetty kylmäaine ei ole haitallista. Tavallisesti vuotoa ei esinny. Jos kylmäainetta kuitenkin pääsee vuotamaan ja joutuu kosketuksiin tulen tai lämmitysosan, esimerkiksi lämpöpuhaltimen, kerosiinilämmityslaitleen tai keittolieden, kanssa, se synnyttää haitallista kaasua ja aiheuttaa tulipalovaaran.

Käyttäjä el saa koskaan yrittää pestä sisäyksikön sisäpuolta. Jos yksikön sisäpuoli kalpaa puhdistusta, ota yhteys jälleenmyyjään.

- Sopimaton pesuaine voi vahingoltaa yksikön sisällä olevia muovlimateriaaleja, mistä voi aiheutua vesivuoto. Jos pesuainetta joutuu kosketuksiin mootlorin sähköosien kanssa, voi lästä aiheutua loimintahäiriö, savua tai tulipalo.

- Laitetta täytyy säilyttää huoneessa, jossa ei ole jatkuvakäyttöisiä syttymislähteitä (kuten avotuli tai käytössä oleva kaasulaite tai sähkölämmitin).

- Huomaa, että kylmäaineet saattavat olla hajuttomia.

- Älä nopeuta huurteenpoistoa tai käytä muita kuin valmistajan suosittelemia puhdistusmenetelmiä.

- Älä puhkaise tai polta.

Sisäyksikön saa asentaa huoneisiin, joiden lattiapinta-ala ylittää annetut määritykset. Pyydä lisätietoja myyjältä.

Tämä laite on tarkoitettu erikoistuneiden tai koulutettujen henkilöiden käyttöön myymälöissä, pienteollisuudessa ja maatiloilla sekä kouluttamattomien henkilöiden käyttöön kaupallisessa käytössä.

HUOMIO

Älä koske ilman tuloaukkoon äläkä sisä- tai ulkoyksikön alumil- nleviin.

• Tämä saattaa johtaa loukkaantumiseen.

Älä käytä hyönteismyrkkyjä tai syttyviä sumutteita yksikön lähellä. - Tämä saallaa johtaa tulipaloon tai yksikön turmeltumiseen.

Älä altista lemmikkieläimiä tai huonekasveja suoralle ilmavirralle.

• Tämä saattaa johtaa lemmikin tai kasvin vahingoittumiseen.

Älä aseta muita sähkölaitteita tai huonekaluja sisä- tai ulkoyksikön alle.

- Yksiköstä saattaa tippua vettä, joka saattaa aiheuttaa vaurioita.

Älä jätä yksikköä asennusjalustalle, jos jalusta on vaurioitunut. - Yksikkö saattaa pudota ja aiheuttaa vaurioita.

Älä seiso epävakaalla penkillä yksikön käyttämiseksi tai puhdistamiseksi.

• Saatat loukkaantua, jos putoat.

Älä vedä virtajohdosta.

- Tämä saattaa johtaa johdon ytimen vaurioltumiseen, josta saattaa olla seurauksena laitteen ylikuumeneminen tai tulipalo.

TURVALLISUUSVAROTOIMET

	Älä lataa tai pura paristoja äläkä heitä niitä tuleen.· Paristot saattavat vuotaa, aiheuttaa tulipalon tai räjähtää.
	Älä käytä yksikköä yli 4 tunnin ajan kosteusprosentin ollessa korkea (suht. kosteus 80% tai enemmän) ja/tai jos ikkuna tai ulko-ovi on auki.· Tämä voi aiheuttaa ilmastointilaitteessa veden kondensoitumista, ja laitteesta voi iippua vettä, joka kastelee tai vahingoittaa huonekaluja.· Veden kondensoituminen ilmastointilaitteessa voi johtaa homeen tai muun sienikasvuston muodostumiseen.
	Älä käytä yksikköä mihinkään erikoistarkoitukseen, esimerkiksi ruuan sällytykseen, eläinten pesänä tai kasvien kasvattamlseen tai tarkkuusinstrumenttien tai taide-esineiden säilyttämiseen.· Esineiden laatu saattaa kärsiä, ja eläimet tai kasvit saattavat vahingoittua.
	Älä altista polttolaitteita suoralle ilmavirralle.· Tämä saattaa johtaa epätäydelliseen palamiseen.
	Älä koskaan laita paristoja suuhun, jotta et niele niltä vahingossa.· Paristojen nieleminen voi aiheuttaa tukehtumis- ja/tai myrkytysvaaran.
	Ennen kuin puhdistat yksikön, katkaise siitä virta ja irrota virtapistoke tai käännä katkaisin OFF-asentoon.· Tämä saattaa johtaa loukkaantumiseen, sillä yksikön sisällä oleva tuuletin pyörli suurella nopeudella käytön alkana.
	Jos yksikkö on pitkään käyttämättä, irrota pistoke pistorasiasta tai käännä katkaisin OFF-asentoon.· Yksikköön saattaa kertyä likaa, mikä saattaa aiheuttaa ylikuumene-misen tai tulipalon.
	Vaihda kaikki kaukosäätimen paristot uusiin samantyyppisiin paristolhin.· Vanhojen paristojen käyttäminen sekaisin uusien kanssa saattaa aiheuttaa ylikuumenemista, vuotoa tai räjähdyksen.
	Jos parlistoneste joutuu kosketuksiln ihon tai vaattelden kanssa, pese iho tai vaatteet läpikotaisin puhtaalla vedellä.· Jos parlistonestettä joutuu silmiln, pese silmät tarkoin puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon.
	Huolehdi siitä, että alue on hyvin ilmastoitu, jos yksikköä käytetään samaan aikaan polttolaitteen kanssa.· Jos alue on riittämättömästi ilmastoitu, saattaa esiintyä happikatoa.
	Käännä katkaisin OFF-asentoon ukonilmalla, jos esiintyy salamolntia.· Yksikkö saattaa vaurioitua salamaniskusta.
	Kun ilmastointilaitetta on käytetty usean kauden ajan, tarkista ja huolla se tavallisten puhdistustoimlen Ilsäksi.· Yksikköön keräantyvät lika ja pöly saattavat aiheuttaa epämiellyttäviä hajuja, synnyttää sienikasvustoa, esimerkiksi hometta, tai tukkia poistoaukon, josta saattaa olla seurauksena veden vuotaminen sisä-yksiköstä. Pyydä laitteen toimittajalta neuvoja laitteen tarkistukseen ja huoltoon, jotka vaativat erityistietämystä ja -taitoja.
	Älä koske katkaisimlin märin käsin.· Saatat saada sähköiskun.
	Älä puhdista ilmastointilaitetta vedellä äläkä laita sen päälle astiolta, joissa on vettä, esimerkiksi kukkamaljakkoa.· Tämä saattaa aiheuttaa tulipalon tai sähköiskun vaaran.
	Älä nouse tai laita mitään esineitä ulkoyksikön päälle.· Saatat loukkaantua, jos putoat tai jos yksikön päällä oleva esine putoaa.

TÄRKEÄÄ

Likaiset suodattimet voivat aiheuttaa ilmastointilaitteessa kondensaatiota, mikä voi johtaa homeen tai muun sienikasvuston muodostumiseen. Tästä syystä suosittelemme ilmansuodattmlen puhdlstamista 2 vilkon välein.

Varmista ennen käytön aloittamista, että vaakasiivekkeet ovat suljetussa asennossa. Jos laitetta käytetään vaakasiipien ollessa avoimessa asennossa, ne eivät välttämättä palaa olkeaan asentoon.

Asennus

⚠️ VAROITUS
	Pyydä laitteen toimittajaa asentamaan ilmastointilaite.• Käyttäjä ei saa asantaa sitä, koska sen asentamiseen vaaditaan erikoistietämystä ja -taitoja. Väärin asennettu ilmastointilaite saattaa aiheuttaa vesivuotoa, tulipalon tai sähköiskun.
	Ilmastointilaitteella pltää olla oma virtalähteensä.• Jos laitteen kanssa käytetään jotain muuta virtalähdettä, laite saatlaa ylikuumentua tai saattaa syttyä tulipalo.
	Älä asenna yksikköä palkkaan, missä saattaa esilntyä tulenarkojen kaasujen vuotoa.• Jos vuotavaa kaasua kerääntyy yksikön ympärille, seurauksena saattaa olla räjähdys.
	Maadoita yksikkö asianmukaisesti.• Älä kytke maata kaasuputkeen, vesiputkeen, ukkosenjohdattimeen tai puhelinlinjaan. Väärin maatettu yksikkö saattaa aiheuttaa sähköiskun.
⚠️ HUOMIO
[ðv8]	Asenna maavuotokytkin, jos ilmastointilaitteen asennuspaikka sitä edellyttää (esim. erittäin kosteilla alueilla).• Jos maavuotokytkintä ei asenneta, seurauksena saattaa olla sähkö- lisku.
	Varmísta, että kerääntyvä vesi tyjhennetään kunnollisesti.• Jos tyjhennys ei tapahdu oikein, veltä saattaa tippua sisä- tai ulkoyk- siköstä kastellen ja turmellen huonekaluja.
Jos laitteen tolminta on epänormaaliaLopeta ilmastointilaitteen käyttö välttömästi ja ota yhteyttä laitteen toimittajaan.

Wi-Fi-liitäntä

⚠️ VAROITUS(Virheellisellä käsittelyllä saattaa olla vakavia seurauksia, mukaan lukien vakava loukkaantuminen tai kuolema.)
	Tätä laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on rajoittuneet fyysiset, aistinvaralset tai henkiset kyvyt tai joilla ei ole käyttöosaamista ja kokemusta, jos heitä on opetettu tai ohjattu laitteen turvallisessa käytössä ja he ymmärtävät olemassa olevat vaarat.
	Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa ja huoltaa laitetta ilman valvontaa.
	Älä käytä Wi-Fi-liitäntää lääkinnällisten sähkölaitteiden tai sellaisten henkilöiden läheisyydessä, jotka käyttävät lääketieteellistä laitetta, kuten pysyvää sydämentahdistinta tai implantoitua defi brillaattoria.• Se saattaa johtaa onnettomuuteen lääkinnällisen laitteen toimintavian takia.
	Älä asenna Wi-Fi-liitäntää automaattisten hallintalaitteiden, kuten automaattiovien tai palohälyttimien läheisyyteen.• Se saattaa johtaa toimintavian aiheuttamiin onnettomuuksiin.
	Älä koske Wi-Fi-liitäntään märillä käsillä.• Se saattaa vaurioittaa laitetta tai aiheuttaa sähköiskun tai tulipalon.
	Älä roiskuta vettä Wi-Fi-liitäntään, äläkä käytä sitä kylpyhuoneessa.• Se saattaa vaurioittaa laitetta tai aiheuttaa sähköiskun tai tulipalon.
	Kun Wi-Fi-liitäntä on pudonnut tai kannatin tai kaapeli on vaurioitunut, irrota virtajohdon pistoke tai kytkе katkaisin OFF-asentoon.• Se saattaa aiheuttaa tulipalon tai sähköiskun vaaran. Ota tässä tapauksessa yhteyttä laitteen toimittajaan.
⚠️HUOMIO(Virheellisellä käsittelyllä saattaa olla seurauksia, mukaan lukien henkilöva-hingot tai rakennuksen vahingot.)
	Älä seiso epävakaan porrasjakkaran päällä asentaessasi tai puhdistaessasi Wi-Fi-liitäntää.• Saatat loukkaantua, jos putoat.
	Älä käytä Wi-Fi-liitäntää muiden langattomien laitteiden, mikro-aaltouunien, langattomien puhelinten tai faksien läheisyydessä.• Se saattaa aiheuttaa toimintavian.

HÄVITTÄMINEN

Fig. 1

Ota yhteyttä tuotteen toimittajaan tuotteen hävittämistä varten.

Huomautus:

Tämä kuvake koskee vain EU-maita.

Tämä kuvake on direktiivin 2012/19/EU artiklan 14 (tietoa käyttäjille) ja liitteen IX mukainen ja/tai direktiivin 2006/66/EY artiklan 20 (tietoa loppukäyttäjille) ja liitteen II mukainen.

MITSUBISHI ELECTRIC -tuotteesi on valmistettu korkealaatuisista materiaaleista ja osista, jotka voidaan helposti kierrättää ja/tai käyttää uudelleen.

Tämä kuvake tarkoittaa sitä, että sähkö- ja elektroniikkalaitteet, paristot ja akut tulee niiden käyttöiän lopussa hävittää erillään kodin jätteistä.

Jos kuvakkeen alla on kemiallinen kuvake (Fig. 1), tämä kemiallinen kuvake tarkoittaa sitä, että paristo tai akku sisältää raskasmetallia tietyssä väkevyydessä.

Tämä ilmoitetaan seuraavasti:

Hg: elohopea (0,0005 %), Cd: kadmium (0,002 %), Pb: lyijy (0,004 %)

Euroopan unionin sisällä on erillisiä keräysjärjestelmiä käytettyjä sähkö- ja elektronlikkatuotteita sekä paristoja ja akkuja varten.

Hävitä tämä laite sekä paristot ja akut asianmukaisesti paikallisessa jätteenkeräys ja -hävityskeskuksessa.

Auta meitä suojelemaan ympäristöä.

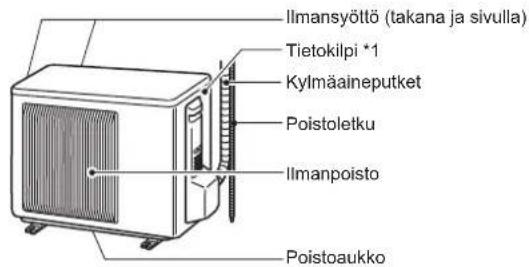

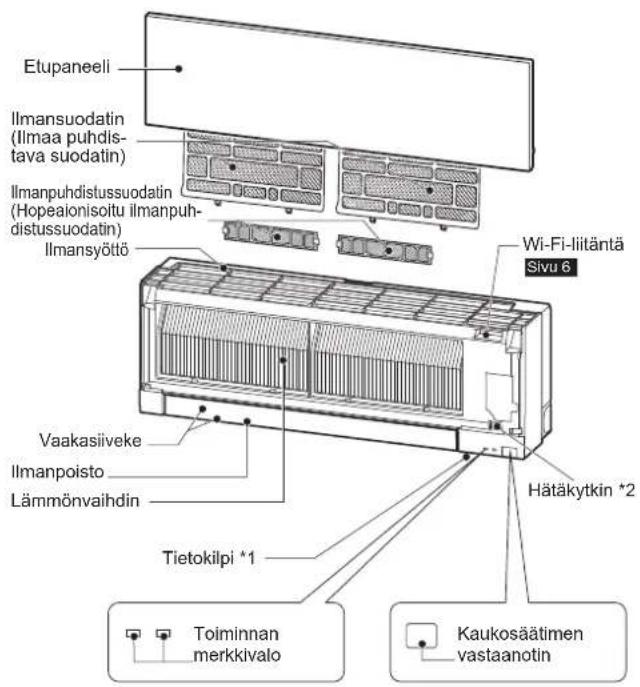

ERI OSIEN NIMET

Sisäyksikkö Ulkoyksikkö

Etupaneeli Ilmansuodatin (Ilmaa puhdis- tava suodatin) Ilmanpuhdistussuodatin (Hopeaionisoitu ilmanpuh- distussuodatin) Ilmansyöttö Wi-Fi-liitäntä Sivu 6 Vaakasiiveke Ilmanpoisto Lämmönvaihdin Hätäkytkin *2 Tietokilpi *1 Toiminnan merkkivalo Kaukosäätimen vastaanotin

Ilmansyöltö (takana ja sivulla) Tietokilpi *1 Kylmäaineputket Poistoletku Ilmanpoisto Poistoaukko

Ulkoyksiköt saattavat olla ulkonäöltään erilaisia.
*1 Valmistusvuosi ja -kuukausi ilmaistaan tietokilvessä.

^2 Jos kaukosäädintä ei voida käyttää...

Hätätilakäyttö voidaan ottaa käyttöön painamalla sisäyksikön hätäkytkintä (E.O. SW). Jokainen E.O. SW-kytkimen painallus vaihtaa tilaa seuraavassa järjestyksessä:

Hätätila - COOL Hätätila - HEAT Pysäytys : Palaa : Ei pala Asetettu lämpötila : 24°C

TOIMENPITEET ENNEN KÄYTTÖÄ

Ennen käyttöä: Kytke virtajohto pistorasiaan ja/tai siirrä katkaisin päälle.

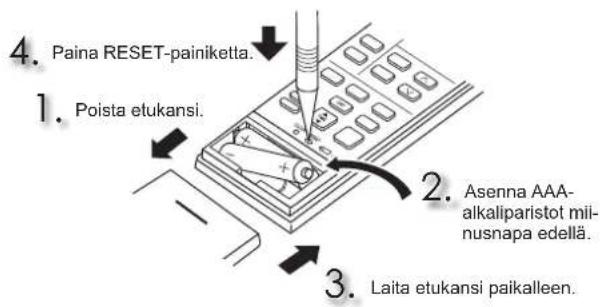

Kaukosäätimen paristojen asentaminen

4. Paina RESET-painiketta. 1. Poista etukansi. 2. Asenna AAA-alkaliparistot miinusnapa edellä. 3. Laita etukansi paikalleen.

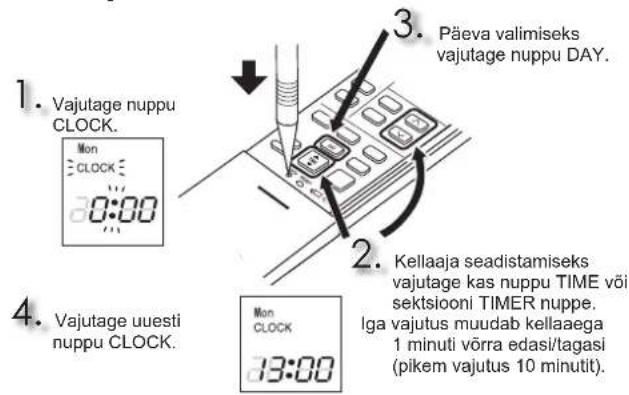

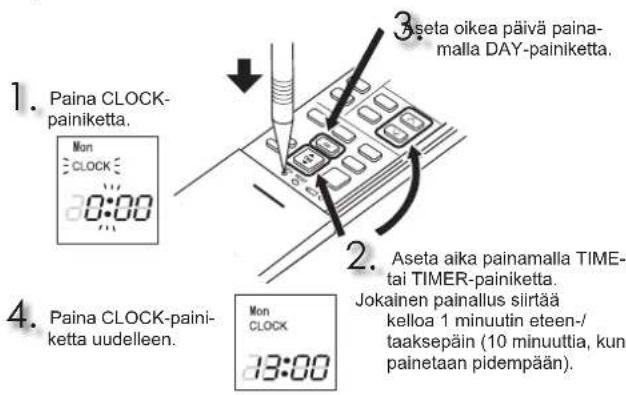

Ajan asettaminen

1. Paina CLOCK-painiketta. Mon CLOCK 30:00 2. Aseta oikea päivä painamalla DAY-painiketta. 3. Aseta aika painamalla TIME-tai TIMER-painiketta. Jokainen painallus siirtää kelloa 1 minuutin eteen-/taaksepäin (10 minuuttia, kun painetaan pidempään). 4. Paina CLOCK-painiketta uudelleen. Mon CLOCK 33:00

TOIMENPITEET ENNEN KÄYTTÖÄ

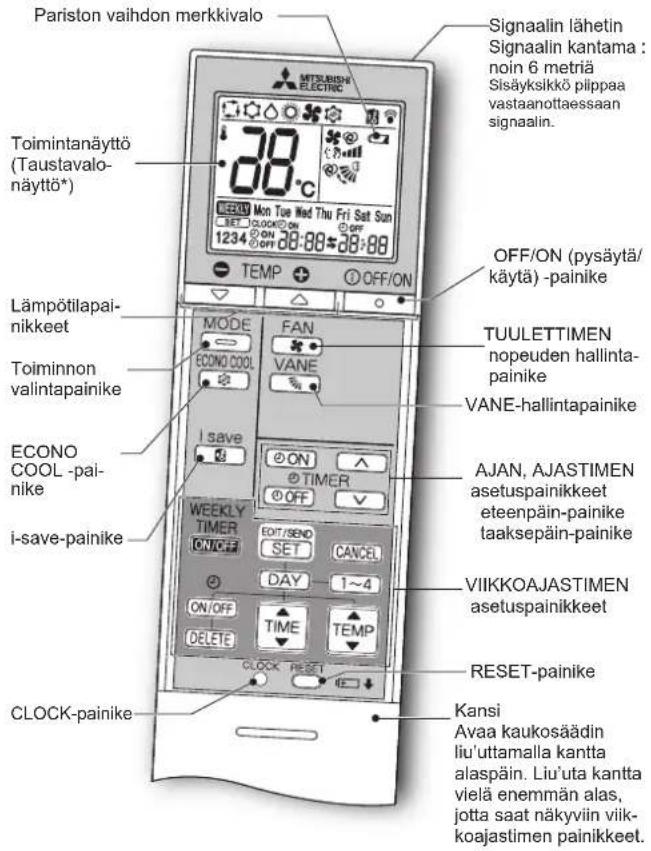

Kaukosäädin

Pariston vaihdon merkkivalo Toimintanäyttö (Taustavalo- näyttö*) TEMP OFF/ON Signaalin lähetin Signaalin kantama : noin 6 metriä Sisäyksikkö plippaa vastaanottaessaan signaalin. OFF/ON (pysäytä/ käytä) -painike Lämpötilapai- nikkeet MODE FAN TUULETTIMEN nopeuden hallinta- painike ECONO COOL VANE VANE-hallintapainike Toiminnon valintapainike I save ON ▲ ○TIMER ▼ AJAN, AJASTIMEN asetuspainikkeet eteenpäin-painike taaksepäin-painike ECONO COOL -pai- nike WEEKLY TIMER EDIT/SEND CANCEL VIKKOAJASTIMEN asetuspainikkeet i-save-painike ON/OFF TIME TEMP RESET-painike CLOCK-PAINIKE Kansi Avaa kaukosäädin liu'uttamalla kantta alaspäin. Liu'uta kantta vielä enemmän alas, jotta saat näkyviin viik- koajastimen painikkeet. CLOCK-painike

* Taustavalo syttyy, kun kauko-ohjainta käytetään. Taustavalo sammuu, jos kauko-ohjain on hetken käyttämättä. Käytä ainoastaan yksikön mukana tulevaa kaukosäädintä. Älä käytä muita kaukosäätimiä. Jos 2 tai useampia sisäyksiköitä asennetaan toistensa läheisyyteen, kaukosää- din saattaa vaikuttaa myös sisäyksikköön, jota ei ole tarkoitus käyttää.

TIME, TIMER-ajastimenvalintapainike — Muuta aikaa eteen- tai taaksepäin

ON (ON-ajastin) : Yksikkö menee päälle määritetyllä hetkellä. OFF (OFF-ajastin) : Yksikkö menee pois päältä määritetyllä hetkellä.

Aseta ajastimen aika painamalla (eteenpäin) ja (taaksepain).

VIIKKOAJASTIMEN asetuspainikkeet

Avaa viikkoajastimen asetustila painamalla EDIT/SEND SET.

Paina DAY ja 1\~4 ja valitse asetettava päivä ja numero.

Paina ON/OFF, TIME ja TEMP ja aseta ON/OFF, aika ja lämpötila.

Voit lopettaa viikkoajastimen asetusten tekemisen ja siirtää ne painamalla EXIT/SEND SET.

Kytke viikkoajastin käyttöön (ON) painamalla -merkkivalo syttyy.)

Voit kytkeä viikkoajastimen pois käytöstä (OFF) painamalla uudelleen WEEKLY TIMER. (WESAMmuu.)

OFF/ON (pysäytä/käytä) -painike

Toiminnon valintapainike

Lämpötilapainikkeet

Jokainen painallus nostaa tai laskee lämpötilaa yhdellä asteella.

TUULETTIMEN nopeuden hallintapainike

Ilmavirran ohjauspainike, ylös-alas

Ilmanvirtauksen suunta vasen-oikea

Siirrä pystysiivekettä manuaalisesti ennen käytön aloittamista.

Yksinkertaisella palautustoiminnolla voidaan palauttaa usein käytetty (esiasetettu) asetus kerran save painiketta painamalla. Painamalla painiketta uudelleen voidaan palata nopeasti edelliseen asetukseen.

ECONO COOL -painike

Mikroprosessori muuttaa automaattisesti asetettua lämpötilaa ja ilmavirtauksen suuntaa.

PUHDISTUS

Ohjeet:

• Kytke virtalähde pois päältä tai käännä virtakatkaisin pois päältä ennen puhdistamista.
• Älä koske metalliosiin käsin.
• Älä käytä bensiiniä, tinneriä, kiillotusjauhetta tai hyönteismyrkkyä.

• Käytä ainoastaan ohennettuja mietoja puhdistusaineita.

• Älä käytä kuurausharjaa, kovaa sientä tai vastaavaa.

• Älä liota tai huuhtele vaakasiivekettä.
• Älä käytä vettä, jonka lämpötila on yli 50°C.

- Älä yritä kuivata osia suorassa auringonpaisteessa tai lämmöllä tai tulella.

- Älä käytä liikaa voimaa tuulettimen käsittelyssä, jotta se ei halkea tai vaurioidu.

Ilmansuodatin (Ilmaa puhdistava suodatin)

• Puhdista 2 viikon välein
- Poista lika imurilla tai huuhtele vedellä.
- Pese vedellä ja kuivaa hyvin varjossa.

Etupaneeli

1. Nosta etupaneelia, kunnes kuuluu "naksahdus".

2. Sulje etupaneeli tiukasti ja paina nuolilla osoitetuista kohdista.

1. Puhdista etupaneeli irrottamatta sitä yksiköstä.

2. Pyyhi pehmeällä, kuivalla liinalla. MSZ-EF**VGB-tyypin mukana toimitetaan tarkoitukseen sopiva pehmeä liina.

3. Käytä lisävarustetta: PEHMEÄ, KUIVA LIINA. Tuotekoodi MAC-1001CL-E
4. Älä kastele etupaneelia.

Ilmanpuhdistussuodatin (Hopeaionisoitu ilmanpuhdistussuodatin)

3 kuukauden välein:

- Poista lika imurilla.

Jos lika ei irtoa imurilla:

• Liota suodatinta ja sen kehystä haaleassa vedessä ja huuhtele.
• Kuivaa se pesun jälkeen huolellisesti varjossa. Asenna kaikki ilmansuodattimen läpät.

Vuosittain:

- Vaihda ilmanpuhdistimen suodatin suorituskyvyn säilyttämiseksi.

- Osanumero MAC-2370FT-E

Irrota vetämällä ilmansuo- dattimesta

Tärkeää

• Laitteen suorituskyky säillyy korkeana ja virrankulutus vähenee, kun suodattimet puhdistetaan säännöllisesti.
• Likaiset suodattimet voivat aiheuttaa kondensaatiota ilmastointilaitteessa, mikä voi johtaa homeen tai muun sienikasvuston muodostumiseen. Tästä syystä suosittelemme ilmansuodattimien puhdistamista 2 viikon välein.

Tärkeää

• Sisäyksikön pinta naarmuuntu helposti, joten sitä ei saa koskaan hangata tai iskeä millään kovalla materiaalilla. Käsittele etupaneella varovasti asennuksen tai irrotuksen alkana, ettel se naarmuunnu.
• Älä käytä hankaavia puhdistusaineita, ettei sisäyksikön pintaan tule naarmuja.
• Sisäyksikön pintaan tulee helposti sormenjälkiä. Kun sormenjälkiä on huomattavan paljon, pyyhi ne varovasti pois kuivalla, pehmeällä liinalla.
• Jos käytät valmiliksi kemikaalikäsiteltyä llinaa, noudata sen käyttöohjeita.
• Älä jätä etupaneelia auki pitkäksi ajaksi.

Nämä tiedot perustuvat ASETUKSEEN (EU) n:o 528/2012

MALLIN NIMI	Käsitelty esine(Osien nimi)	Aktiiviset aineet(CAS-nro)	Ominaisuus	Käyttöohje(Turvallisen käsittelyn tiedot)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWSMZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	SUODATIN	Hopea-sinkkizeoliitti(130328-20-0)Hopea-natrium-vety-sirkonium-fosfaatti(265647-11-8)2-oktyyli-2H-isotiatsoli-3-oni (OIT)(26530-20-1)	Antibak-teerinenHomeenesto	Käytä tätä tuotetta käyttöohjeen mukaisesti ja vain suunniteltuun käyttötarkoitukseen.Älä laita suuhun. Pidä poissa lasten ulottuvilta.
MAC-2370FT-E SUODATIN		Hopea-sinkkizeoliitti(130328-20-0)	Antibak-teerinen	Käytä tätä tuotetta käyttöohjeen mukaisesti ja vain suunniteltuun käyttötarkoitukseen.Älä laita suuhun. Pidä poissa lasten ulottuvilta.

Etupaneeli Wi-Fi-liitäntä

Tämä Wi-Fi-liitäntä on yhteydessä sisäyksikköön ja viestittää siten tilatietoja ja hallitsee MELCloud-palvelusta saapuvia komentoja.

Huomautus:

• Luo yhteys Wi-Fi-liitännän ja reitittimen välille. Katso lisätietoja yksikön mukana toimitetuista ASETUSOPPAASTA ja SETUP QUICK REFERENCE GUIDE (PIKA-ASENNUSOPAS) -OPPAASTA.
• ASETUSOPAS on alla mainitussa osoitteessa. http://www.melcloud.com/Support
• MELCloud-käyttöopas on alla mainitussa osoitteessa. http://www.melcloud.com/Support

TEKNISET TIEDOT

Malli	Yksikön nimi		— MSZ-EF25VG(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG
	Sisäyksikkö		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)		MSZ-EF25VG(K)(W/B/S)		MSZ-EF35VG(K)(W/B/S)		MSZ-EF42VG(K)(W/B/S)		MSZ-EF50VG(K)(W/B/S)
	Ulkoyksikkö — MUZ-EF25VG(H) MUZ-EF35VG(H) MUZ-EF42VG MUZ-EF50VG
Toiminto			Jäähdytys	Lämmitys	Jäähdytys	Lämmitys	Jäähdytys	Lämmitys	Jäähdytys	Lämmitys	Jäähdytys	Lämmitys
Virtalähde ~ /N, 230 V, 50 Hz
Jäähdytys/lämmitysteho (nimellinen)		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Ottoteho (nimellinen)		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540	1,560
Paino	Sisäyksikkö kg		11,5
	Ulkoyksikkö	kg	—		31		34		35		40
Kylmäaineen täyttökapasiteetti (R32)		kg	—		0,62		0,74		0,74		1,05
IP-luokka	Sisäyksikkö		IP 20
	Ulkoyksikkö		—		IP 24
Sallittu ylin käyttö-paine	LP ps	MPa	—		2,77
	HP ps	MPa	4,17
Melutaso (SPL)	Sisällä (erittäin kor-kea/korkea/normaal/matala/hiljainen)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30	49/43/37/33/30
	Ulkoyksikkö	dB(A)	—		47	48	49	50	50	51	52	52

Sisäyksikköä koskevat monipisteliitännän tekniset tiedot ASETUS (EU) 2016/2281

Malli	Sisäyksikkö			MSZ-EF18VG(K)(W/B/S)	MSZ-EF22 VG(K)(W/B/S)	MSZ-EF25VG(K)(W/B/S)	MSZ-EF35VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)
Jäähdytys/lämmitysteho (nimellinen)	Jäähdytys	Tuntuva	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latentti	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Lämmitys		kW	2,10	2,50	2,90	4,00	4,80	5,70
Ottoteho (nimellinen)			kW	0,027	0,027	0,027	0,031	0,031	0,034
Melutaso(Äänen tehotaso)	Erittäin korkea/korkea/normaali/matala/hiljainen		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Taattu käyttöalue

		Sisäyksikkö	Ulkoyksikkö
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Jäähdytys	Yläraja	32°C DB23°C WB	46°C DB—	46°C DB—
	Alaraja	21°C DB15°C WB	-10°C DB—	-10°C DB—
Lämmitys	Yläraja	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Alaraja	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: Kuiva hehkulamppu
WB: Märkä hehkulamppu

Huomautus:

1. Luokitusehto
Jäähdytys —	Sisällä:	27°C DB, 19°C WB
	Ulkona:	35°C DB
Lämmitys —	Sisällä:	20°C DB
	Ulkona:	7°C DB, 6°C WB
2. EF18/22 -malleilla ei ole teknisiä tietoja yhdelle yhdistelmälle. Nämä sisämallit ovat vain usean ilmastointilaitteen järjestelmiä varten.Pyydä usean ilmastointilaitteen järjestelmän tekniset tiedot jälleenmyyjältä ja/tai katso ne luettelosta.

Wi-Fi-liitäntä

Malli	MAC-577IF2-E
Syöttöjännite	DC 12,7 V (sisäyksiköstä)
Virrankulutus	MAKS. 2 W
Koko K × L × S (mm)	73,5 × 41,5 × 18,5
Paino (g)	46 (mukaan lukien kaapeli)
Lähettimen tehotaso (MAKS.) 20 dBm	@IEEE 802.11b
RF-kanava	1 kanava ~ 13 kanavaa (2 412~2 472 MHz)
Radioprotokolla	IEEE 802.11b/g/n (20)
Salaus	AES
Todennus	WPA2-PSK
Ohjelmistoversio	XX.00

Vaatimustenmukaisuusvakuutus on alla mainitussa osoitteessa.
http://www.melcloud.com/Support

KUN LUULET, ETTÄ ON SYNTYNYT ONGELMA

Lopeta tällaisissa tapauksissa ilmastointilaitteen käyttö ja ota yhteyttä laitteen toimittajaan.

• Kun sisäyksiköstä vuotaa tai valuu vettä.
• Kun toiminnon merkkivalo vilkkuu.
• Kun katkaisin laukeaa säännöllisesti.
• Kaukosäätimen signaalia ei vastaanoteta, jos huoneessa on sähköinen ON/OFF-tyyppinen loistevalo (invertterityyppiset loistelamput jne.).
• Ilmastointilaitteen käyttö häiritsee televisio- tai radiovastaanottoa. Häiriön kohteena olevaa laitetta varten saatetaan tarvita vahvistin.
• Jos kuuluu epänormaali ääni.
• Kun havaitaan kylmäainevuoto.

BEZPEČNOSTNÍ OPATŘENÍ

Veenduge, et toitepistik oleks puhas ja sisestage see kindlalt pistikupessa.

Kellaaja seadistamine

Seadistusnupp TIME, TIMER (Kellaaeg, taimer) — Kellaaja muutmine edasi/tagasi

IŠJUNGIMO/JUNGIMO (sustabdyti/paleisti) mygtukas

Režimo pasirinkimo mygtukas

vakuuttaa taten yksinomaisella vastuullaan, etta jaljempana kuvatut asuinrakennuksiin, pienteollisuuskayttoon ja kaupailliseen kayttoon tarkoitetut limastointilaitteet ja lampopumput:

Huomautus: Sarjanumero on merkitty laitteen arvokilpeen.

vakuuttaa täten yksinomaisella vastuullaan, että jäljempänä kuvatut asuinrakennuksiin, pienteollisuuskäyttöön ja kaupalliseen käyttöön tarkoitetut ilmastointilaitteet ja lämpöpumput:

Huomautus: Sarjanumero on merkitty laitteen arvokilpeen.
