NAUDOJIMO INSTRUKCIJA MSZ-EF18VGKS MITSUBISHI

Ant vidinio ir (arba) išorinio įrenginio matomų simbolių reikšmės

	JSPĖJIMAS(Gaisro pavojus)	Šiame įrenginyje naudojamas degus šaltnešis.Šaltnešiui pratekėjus ir patekus šalia ugnies ar šildymo dalies, susidarys žalingų duju ir kils gaisro pavojus.
	Prieš naudojimą atidžiai perskaitykite NAUDOJIMO INSTRUKCIJA.
	Prieš naudojimą techninės priežiūros darbuotojai turi atidžiai perskaityti NAUDOJIMO INSTRUKCIJA ir MONTAVIMO VADOVA.
	Daugiau informacijos pateikiama NAUDOJIMO INSTRUKCIJOJE, MONTAVIMO VADOVE ir pan.

• Šiame gaminyje naudojamos besisukančios dalys ir dalys, galinčios sukelti elektros smūgį, todėl prieš pradėdami naudotis įrenginiu būtinai perskaitykite šias atsargumo priemones.
• Čia nurodytos svarbios atsargumo priemonės, todėl būtina jų laikytis.
• Perskaitę šią instrukciją, laikykite ją kartu su montavimo instrukcija patogioje ir lengvai prieinamoje vietoje peržiūrai ateityje.

Ženklai ir jų reikšmės

!SPÉJIMAS:

Yra didelė tikimybė, kad netinkamas naudojimas gali sukelti didelį pavojų, pavyzdžiui, mirtį, sunkų sužalojimą ir pan.

ATSARGIAI:

Priklausomai nuo sąlygu, netinkamas naudojimas gali sukelti didelį pavojų.

Ženklų, naudojamų šioje instrukcijoje, reikšmė

: Niekada to nedarykite.

: Isitikinkite, kad laikotės instrukciju.

: Niekada nekiškite pirštų, lazdelės ir pan.

: Niekada nelipkite ant išorinio/vidinio įrenginio ir nieko ant jo nedėkite.

: Elektros smūgio pavojus. Būkite atsargūs.

: Isitikinkite, kad iš elektros lizdo išjungėte maitinimo laido kištuką.

: Būtinai išjunkite maitinimą.

: Gaisro pavojus.

: Niekada nelieskite drėgna ranka.

: Niekada netaškykite vandens ant jrenginio.

⚠️ ISPĖJIMAS
	Nejunkite maitinimo laido | tarpinj tašką, nenaudokite ilglnamojo laido ir nejunkite keliu jrenginių j vieną kintamosios srovės maitinimo lizdą. • Tai gali sukelti perkaitimą, gaisrą ar elektros smūgį.
	Įsitikinkite, kad elektros kištukas yra švarus ir saugiai įkiškite jį i maitinimo lizdą. • Purvas ant kištuko gali sukelti gaisrą ar elektros smūgį.
	Nesusukite, netraukite, nepažeiskite ar nemodifi kuokite maitinimo laido, taip pat saugokite jį nuo karšćio poveikio bei neprispauskite sunkiais dalktais. • Tai gali sukelti gaisrą ar elektros smūgį.
	Įrenglniui velkiant, NEIŠJUNKITE/NEIJUNKITE pertraukiklio ar neat-junkite/neprijunkite maitinimo laido. • Tai gali sukelti kibirkštis, kurios gali būti gaisro priežastis. • Kai vidinį jrenginį IŠJUNGIATE nuotolinio valdymo pulteliu, įsitikinkite, kad pertraukiklis yra išjungtas airta atjungtas maitinimo laido kištukas.
	Nebūkite ilgai ten, kur jus tiesiogiai gali veikti šalto oro srautas. • Tai gali būti žalinga jūsų sveikatali.
	Naudotojas negali savarankiškai sumontuoti, perkelti, išmontuoti, pakeisti ar remontuoti įrangos. • Netinkamai elgiantis su oro kondicionierlumi gali kilti gaisras, galite patirti elektros smūgį, susižeisti, galimas vandens, duju nuotėkis ir pan. Pasikonsultuokite su pardavėju. • Jeigu pažeistas maitinimo laidas, sieklant išvengti pavojaus, jį turi pakeisti gamintojas arba serviso atstovas.
	Montuodami, perkeldami ar atlikdami techninį aptarnavimą, įsitikinkite, kad jokios kitos medžiagos, išskyrus nurodytą šaltnešį (R32/R410A), nepateko į šaltnešio cirkuliavimo sistemą. • Bet kokios pašalinės medžiagos, pvz., oras, gall sukelti nejprastą slėgio killimą ir lemti sprogimą ar sužeidimus. • Bet kokio kita nei nurodyta šaltnešio naudojimas sistemoje gali sukelti mechaninį gedimą, sistemos darbo sutrikimą ar įrenginio sugadinimą. Blogiausiu atveju, tai gali būti rimta kliūtis gaminio saugumui užtikrinti.
	Šis prietaisas néra skirtas naudotis asmenims (įskaitant vaikus) su sumažėjuslals fi zinials, jutimo ar psichinlals gebėjlmais arba neturin- tiems žinių ir patirties, išskyrus atvejus, kal asmuo, atsakingas už jų saugumą, juos prižiūri ir išmoko, kaip naudotis prietaisu.
	Valkai turi būti prižiūrimi taip, kad negalėtų žaisti su prietaisu.
	Nekiškite pirštų, lazdelių ar kitų objektų į oro įtraukimo ir išmetimo angas. • Tai gali lemti sužalojimą, nes veikimo metu viduje esantis ventiliatorius sukasi dideliu greičiu.
	Nejprasto veikimo atveju (pvz., pajutę degėslų kvapą) sustabdykite oro kondicionierių, atjunkite maitinimo kištuką ir IŠJUNKITE srovės pertraukiklj. • Toliau eksploatuojant nejprastai veiklantį įrenginį gali kilti gedimas, gaisras arba galima patirti elektros smūgį. Tokiu atveju kreipkitės pardavėją.

	Jeigu oro kondicionierius nevėsina ir nešildo, tikėtina, kad šaltnešis pratekėjo. Pastebėje šaltnešio protėkj, nedelsdami išjunkite jrenginį ir gerai išvėdinkite patalpą, tada pasitarkite su pardavėju. Jeigu remon-tuojant jrenginį reikia papildyti šaltnešiu, iššamesnės informacijos suteiks techninės priežiūros specialistas.Oro kondicionierluje naudojamas šaltnešis yra saugus. Paprastai jis neturi nutekėti. Vis delto, jeigu nutekėjęs šaltnešis kontaktuoja su šilumos šaltinių, tokiu kaip ventilatorius-šildytuvas, žibalinis šildytuvas, dujinė viryklė, gali susidaryti kenksmingos dujos.
	Naudotojas niekada neturi plauti vidinio jrenginio vidaus. Jeigu reikia išvalyti vidinio jrenginio vidų, kreipkitės į pardavėją.Netinkamas ploviklis gali sugadinti viduje esančias plastikines dalis, todėl gali atsirasti vandens protėkis. Jeigu ploviklis kontaktuoja su elektrinėmis dalimis ar varikliu, tai gali sukelti veikimo sutrikimus, dūmus ar gaisrą.Prietaisas turi būti laikomas patalpoje, kurioje nėra nuolat veikiančių degimo šaltinių (pavyzdžiui: atviros liepsnos, veikiančio dujinio jrenginio ar elektrinio šildytuvo).Žinokite, kad šaltnešis neturi skleisti jokio kvapo.Nenaudokite priemonių atitirpimo procesui pagreitinti ar nevalykite prietaiso – galima naudoti tik gamintojo rekomenduojamas priemones.Nepradurkite ir nedeginkite.
	Vidinį jrenginį būtina montuoti patalpose, kurių grindų aukštis didesnis už nurodytą. Pasitarkite su pardavėju.
	Šis prietaisas skirtas naudoti specialistui ar išmokytiems naudoto-jams dlrbtuvése, lengvojoje pramonėje ar ūkluose arba komerclniam naudojimui nespecialistams.
ATSARGIAI
	Nelieskite vidinio/išorinio jrenginio oro įtraukimo angų ar aliuminio plokštellų.Galite susižoisti.
	Ant jrenginio negalima purkšti insekticidų ar degių skysčių.Tai gali sukelti gaisrą ar jrenginio deformaciją.
	Saugokite naminius gyvūnus ar augalus nuo tiesioginio oro srauto.Tai gali pakenkti gyvūnams ar augalams.
	Po išoriniu/vidiniu jrenginiu nestatyklite kitų elektros prietalsų ar baldų.Iš įrenginio gali pradėti lašėti vanduo ir sukelti gedimus ar žalą.
	Nepalikite jrenginio ant pažeisto montavimo stovo.jrenginys gali nukristi ir ką nors sužeisti.
	Norėdaml nuvalyti įrenginį arba juo naudotls, nellipkite ant nestabi-laus suoliuko.Galite nukristi ir susižeisti.
	Netraukite už maltinimo laido.Tai gali sukelti laido viju įtrūkimus ir lemti perkaitimą ar gaisrą.

ATSARGUMO PRIEMONÈS

	Nejkraukite ir neardykite baterijų, nemeskite jų i ugnį.• Tai gali sukelti nuotėkį iš baterijų, gaisrą ar sprogimą.
	Esant didellam drėgnumul (santyklnis drėgnumas 80 % ar dauglau) Ir (arba) atvrllems langams ar durlms, neeksploatuokite įrenginio ilgiau nei 4 valandas.• Tai gali sukelti vandens kondensavimaņši renginio viduje, kuris gali pradėti lašėti ir sušlapinti ar sugadinti baldus.• Vandens kondensavimasis oro kondicionieriaus viduje gali paskatinti grybelių atsiradimą, pvz., pelėsių.
	Nenaudokite įrenginio specialiems tikslams, tokiems kaip maisto saugojimas, gyvūnų, augalų auginimas ar prietaisų tikslumo palaikymas Ir meno kūrlinų laikymas.• Tai gali sukelti kokybės pablogėjimą, pakenti augalams ar gyvūnams.
	Saugokite degimo prietaisus nuo tiesioginio oro srauto.• Tai gali sukelti nevisišką sudegimą.
	Siekdami išvengti atsitiktinio prarijimo, niekada nedėkite baterijų į burną.• Prarijus baterlją galima užspringti ir (arba) apsinuodyti.
	Prieš valydami įrenginį, IŠJUNKITE įj ir atjunkite maitinimo kištuką arba IŠJUNKITE pertraukikįl.• Tai gali lemti sužalojma, nes veikimo metu viduje esantis ventilatorius sukasi dideliu greičiu.
	Kal įrenglnys bus nenaudojamas ilgą laiką, atjunkite maltinimo kištuką arba IŠJUNKITE pertraukikįl.• Įrenginyje gali kauptis purvas, kuris gali lemti perkaitimą ar gaisrą.
	Visas nuotolinio valdymo pultelio baterijas keiskite vienu metu, naudokite vienodos rūšies baterijas.• Senas baterijas naudojant su naujomis gali kilti perkaitimas, protėkis ar sprogimas.
	Jeigu skystis, ištekėjęs iš baterijų, pateko ant odos arba drabužių, kruopščiai nuplaukite tas vietas švariu vandeniu.• Jeigu iš baterijų ištekėjusio skysčio pateko į akis, gausiai skalaukite jas švariu vandeniu ir nedelsdami kreipkitės į gydytoja.
	Jelgu Įrenglnys velkia kartu su deglmo prietalsu, užtlkrinkite gerą patalpų vėdinimą.• Nepakankama ventiliacija gali sukelti deguonies trūkumą.
	Griaudīnt, atsiradus žaibo iškrovos tiklimybei, IŠJUNKITE srovės pertraukikįl.• Žaibo iškrova gali sugadīnti įrenginį.
	Po kelių oro kondicionieriaus naudojimo sezonų, atlikdami įprastus patikrinimo ir techninės priežiūros darbus papildomai atlikite valymo darbus.• Dulkės ir purvas gali sukelti nemalonius kvapus, skatinti grybelio augimą, pavyzdžui, pelėsio, ar užkimšti išleidimo lataką, o tai gali sukelti vandens nuotėkį iš vidinio įrenginio, Dėl patikrinimo ir techninio aptarnavimo, kurie reikalauja specifi nių žinių ir įgūdžių, pasikonsultuokite su pardavėju.
	Nejunkite jungiklių drėgnomis rankomis.• Tai gali sukelti elektros smūgį.
	Neplaukite oro kondicionieriaus vandeniu ir nedėkite ant jo daiktų kurluose yra vandens, pavyzdžil, gėllų vazos.• Tai gali sukelti gaisrą ar elektros smūgį.
	Nelipkite ant išorinio/vidinio įrenginio ir nieko ant jo nedėkite.• Jel jūs ar kiti daiktai nukris, galima patirti sužalojimų.

! SVARBU

Nešvaruš fi ltral sukelia kondensavimąsi jrenginio viduje, tai skatina grybelių augima (pavyzdžiu i, pelėsio). Todėl oro fi ltrus rekomenduojama valyti kas 2 savaites. Prieš paleisdami oro kondicionierių, įsitikinkite, kad horizontalos žaliuzės uždarytos. Paleidus oro kondicionierių su atviromis žaliuzėmis, jos gali negrįžti į tinkamą padėti

Montuojant

⚠️ ISPĖJIMAS
	Dėl įrenginio montavimo darbų pasitarkite su pardavėju.▪ įrenginio neturi montuoti naudotojas, nes montuojant reikalingos speci- alios žinios ir įgūdžiai. Netinkamai sumontavus oro kondicionierių, gali įvykti vandens, dujų nuotėkis, galsras arba galima patirti elektros smūgį.
	Oro kondicionieriaus maitinimui turi būti užtikrintas atskiras maiti- nimto taškas.▪ Nepritaikytas maitinimo taškas gali sukelti perkaitimą ar gaisrą.
	Nemontuokite įrenginio ten, kur galimas degių dujų nuotėkis.▪ Jeigu nutekėjusios dujos kaupiasi aplink išorinį įrenginį, tai gali sukelti sprogimą.
[48H0]	Tinkamai jžeminkite įrenginį.▪ Neļunkite įžemínimo laido prie dujotiekio, vandentlekio vanzdžių, žaibo- laidžio, ar telefono jžeminimo laido. Netinkamas įžeminimas gali sukelti elektros smūgį.
[SKDA] ATSARGIAI
	Priklausomal nuo oro kondicionlerlaus buvimo vletos (pvz., labal drėgnos vietos), sumontuokite nuotėkio relę.▪ Jeigu nuotėkio relė nesumontuota, galima patirti elektros smūgį.
	Įsitikinkite, kad nutekantis vanduo nubėga tinkamai.▪ Jeigu nutekėjimo kanalas yra netinkamas, iš vidinio/išorinio įrenginio gali lašėti vanduo, kuris gali sudrėkinti ir sugadinti baldus.
Nejprasto veikimo atveju Nedelsdami sustabdykite oro kondicionierių ir pasikonsultuokite su pardavėju.

„Wi-Fi“ sąsajai

[77Y0] ISPÈJIMAS(Netinkamas naudojimas gali turèti rimtų pasekmių, įskaitant sunkų sužalojimą ar mirtį.)
[2X8]	Šį prietaisą gali naudoti valkal nuo 8 metų amžlaus ir asmenys su ribotais fi ziniais, jutiminiais ar protiniais gebėjimais, taip pat asmenys, kuriems trūksta patirties ir žinių, jei jie tai daro su priežiūra arba Jlems buvo duotos instrukcijos, kaip sauglai naudoti prietaisą, ir Jle supranta su tuo susijusius pavojus.
	Vaikai neturi žaisti su prietaisu. Neleiskite vaikams be priežiūros valyt prietaisą ir atlikti jo techninę priežiūrą.
	Nenaudokite „Wi-Fi“ sąsajos netoli medicininės elektros jrangos arba žmonių, turlnčių mediclnos prietaisą, pvz., širdles stimullatorių arba implantuojamą kardioverterį defi briliatorių.· Dėl medicininės jrangos arba jrenginio gedimo gali jvykti nelaimė.
	Nejrenkite „Wi-Fi“ sąsajos netoll automatinių valdymo įrenginių, pvz., automatinių durų arba priešgaisrinės signalizacijos.· Dėl gedimų gali jvykti nelaimingų alsitikimų.
	Nelieskite „Wi-Fi“ sąsajos drėgnomis rankomis.· Tai gali sugadinti įrenginį, sukelti elektros smūgį ar gaisrą.
	Netaškykite vandens ant „Wi-Fi“ sąsajos ar nenaudokite jos vonioje.· Tai gali sugadinti įrenginį, sukelti elektros smūgį ar gaisrą.
[50C2]	Numetę „Wi-Fi“ sąsają arba esant pažeistam laikikliui ar laidui, atjunkite maitinimo kištuką arba IŠJUNKITE srovės pertraukiklį.· Tai gali sukelti gaisrą ar elektros smūgį. Tokiu atveju kreipkitės į pardavėją.
[OZX0] ATSARGIAI(Netinkamas naudojimas gali turėti pasekmių, įskaitant sužalojimą ar žalą pastatui.)
[70SW]	Norėdami nustatyti arba išvalyti „Wi-Fi“ sąsają, nelipkite ant nestabilių laiptelių.· Galite nukristi ir susižeisti.
	Nenaudokite „Wi-Fi“ sąsajos netoli kitų belaidžių įrenginių, mikro-bangų krosnelių, belaidžių telefonų ar faksimilių.· Tai gali sukelti trikdžių.

ŠALINIMAS

Fig. 1

Prireikus šalinti ši gamini, pasitarkite su pardavėju.

Pastaba.

Šio simbolio ženklas skirtas tik ES šalims. Šio simbolio ženklas aititinka direktyvos 2012/19/ES 14 straipsnį „Informacija naudotojams” ir IX priedą, ir (arba) direktyvos 2006/66/EB 20 straipsnį „Informacija galutiniams naudotojams” bei II priedą.

Jūsų MITSUBISHI ELECTRIC gaminys suprojektuotas ir pagamintas iš aukštos kokybės medžiagų ir komponentų, kuriuos galima perdirbti ir (arba) naudoti pakartotinai.

Šis simbolis reiškia, kad nebenaudojama elektros ir elektroninė jranga, baterijos ir akumuliatoriai turi būti šalinami atskirai nuo namų ūkio atlieku.

Jei cheminis simbolis išspausdintas už simbolio (Fig. 1), šis cheminis simbolis reiškia, kad baterijoje arba akumuliatoriuje yra tam tikros koncentracijos sunkiojo metalo. Apie tai bus nurodyta tokiu būdu:

Hg: gyvsidabris (0,0005 %), Cd: kadmis (0,002 %), Pb: švinas (0,004 %) Europos Sajungoje veikia atskiri atliekų surinkimo punktai, skirti elektros ir elektroniniams gaminiams, baterijoms ir akumuliatoriams.

Šią jranga, baterijas ir akumuliatorius tinkamai šalinkite vietiniame atlieku surinkimo punkte/perdirbimo centre.

Padėkite mums saugoti aplinką, kurioje gyvename!

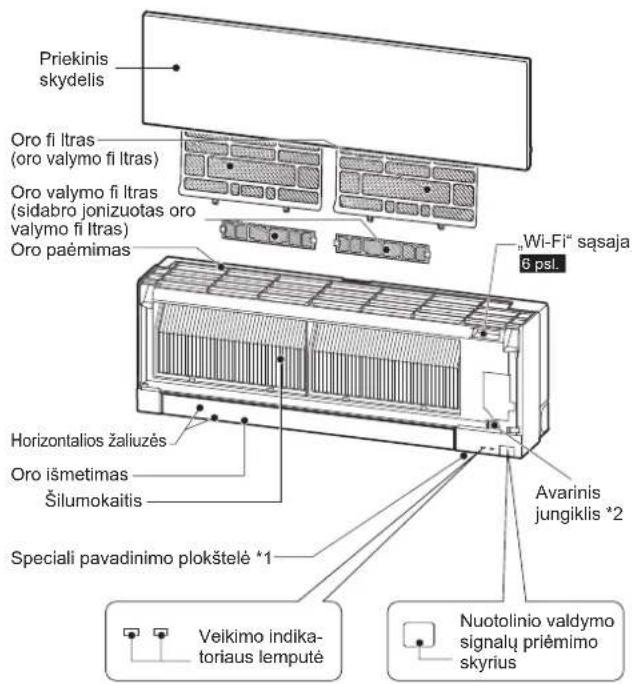

VISU DALIUPAVADINIMAI

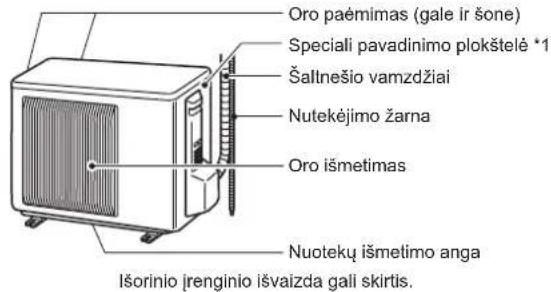

Vidinis irenginys Išorinis irenginys

Priekinis skydelis Oro fi Itras (oro valymo fi Itras) Oro valymo fi Itras (sidabro jonizuotas oro valymo fi Itras) Oro paémimas Horizontalios žaliuzės Oro išmetimas Šilumokaitis Speciali pavadinimo plokštelė *1 „Wi-Fi“ sąsaja 6 psl. Avarinis jungiklis *2 Veikimo indikatoriaus lemputė Nuotolinio valdymo signalų priėmimo skyrius

Oro paémimas (gale ir šone) Speciali pavadinimo plokštelė *1 Šaltnešio vamzdžiai Nutekėjimo žarna Oro išmetimas Nuotekų išmetimo anga Išorinio įrenginio išvaizda gali skirtis.

*1 Pagaminimo metai ir mėnuo nurodyti specialioje pava- dinimo plokštelėje.

^2 Kada nuotolinio valdymo pultelio naudoti negalima...

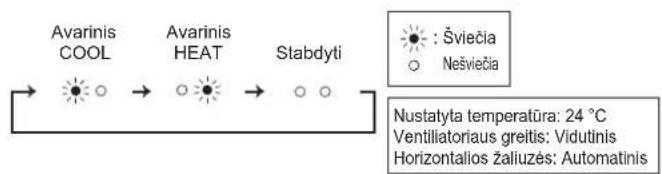

Avarinj veikimą galima aktyvinti paspaudus avarinj jungiklj (E.O. SW) ant vidinio |renginio Kaskart paspaudus E.O. SW, veikimas keičiasi tokia tvarka:

Prieš pradėdami: jkiškite maitinimo laido kištuką i maitinimo lizdą ir (arba) ijunkite srovės pertraukiklj.

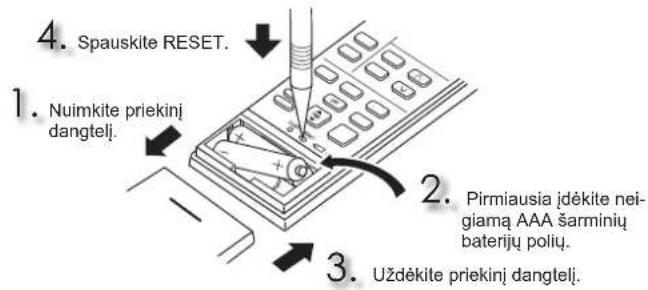

Nuotolinio valdymo pultelio baterijų įdėjimas

4. Spauskite RESET. 1. Nuimkite priekinj dangtelj. 2. Pirmiausia jdėkite neigiamą AAA šarminų baterijų polių. 3. Uždėkite priekinj dangtelj.

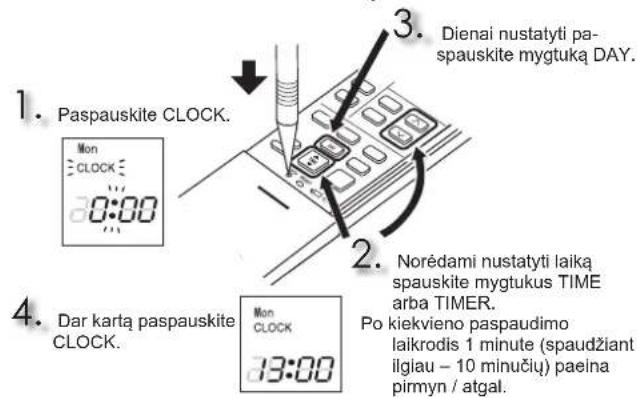

Dabartinio laiko nustatymas

1. Paspauskite CLOCK. 2. Norédami nustatyti laiką spauskite mygtukus TIME arba TIMER. 3. Dienai nustatyti paspauskite mygtuką DAY. 4. Dar kartą paspauskite CLOCK. Mon CLOCK 13:00 Po kiekvieno paspaudimo laikrodis 1 minute (spaudżiant ilglau – 10 minučių) paelna pirmyn / atgal.

Bateriju keitimo indikatorius Veikimo ekrano dalis (Foninio apšvietimo rodinys*) Temperatūros mygtukai Režimo pasirinkimo mygtukas ECONO COOL mygtukas „i-save“ mygtukas LAIKRODŽIO mygtukas MODE ECONO COOL i save FAN VANE ON ON TIMER OFF WEEKLY TIMER ON/OFF EDIT/SEND SET CANCEL DAY 1~4 ON/OFF TIME DELETE TEMP CLOCK RESET Signalo perdavimo dalis Signalo atstumas: apie 6 m. Pyptelėjimas (-ai), girdimas (-i) iš vidinio jrenginio, reiškia, kad signalas yra priimtas. IŠJUNGIMO/IJUNGIMO (sustabdyti/paleisti) mygtukas VENTILIATORIAUS greičio valdymo mygtukas ŽALIUZIŲ valdymo mygtukas LAIKO, LAIKMAČIO nustatymo mygtukai mygtukas pirmyn mygtukas atgal SAVAITINIO LAIKMAČIO nustatymo mygtukai NUSTATYMO IŠ NAUJO mygtukas Dangtelis Norėdami atidaryti nuotolinio valdymo pul-telį, pastumkite dangtelį žemyn. Atidarę galė-site naudoti savaitinio laikmačio mygtukus.

* Foninis apšvietimas jsijungia naudojant nuotolinio valdymo pultelį. Jei nuotolinio valdymo pultelis kurį laiką nėra naudojamas, foninis apšvietimas išsijungia. Nuotolinio valdymo pultelį naudokite tik numatytam įrenginiui. Nenaudokite kitų nuotolinio valdymo pultelių. Jeigu vienoje patalpoje greta yra sumontuoti 2 ar daugiau vidinių įrenginių, vidinis įrenginys, kuris nėra priskirtas, gali nereaguoti į nuotolinio valdymo pultelį.

LAIKO, LAIKMAČIO nustatymo mygtukas

Pakeiskite laiką vèlesniu / ankstesniu

ON (IJUNGIMO laikmatis) : Irenginys ISIJUNGIA nustatytu laiku.

OFF (IŠJUNGIMO laikmatis): jrenginys IŠSIJUNGIA nustatytu laiku.

Norédami nustatyti laikmatj, spauskite ▲ (pirmyn) ir (atgal)

SAVAITINIO LAIKMAČIO nustatymo mygtukai

Norėdami jungti savaitinio laikmačio nustatymo režimą, paspauskite

Norédami pasirinkti nustatymo dieną ir numerį, paspauskite DAY 1\~4.

Norėdami nustatyti ľJUNGIMA/ISJUNGIMA, laiką ir temperatūrą, spauskite ON/OFF, TIME, TEMP

Norėdami užbaigti ir nusiųsti savaitinio laikmačio nustatymus, spauskite SET.

Norėdami [JUNGTI savaitinį laikmatį, spauskite ON SPY]

Norėdami IŠJUNGTI savaitinį laikmatį, dar kartą paspauskite WEEKLY TIMER ONOFF. (WETI)stoja šviesti.)

Temperatūros mygtukai

Kiekvienas paspaudimas padidina arba sumažina temperatūrą 1 °C.

VENTILIATORIAUS greičio valdymo mygtukas

Oro srauto viršun-žemyn valdymo mygtukas

Oro srauto kryptis iš kairės į dešinę

Prieš ijungdami jrenginj, vertikalias žaliuzes pastumkite rankiniu būdu.

Supaprastinta nustatymo funkcija leidžia jjungti pagei- daujamus (iš anksto nustatytus) nustatymus vieną kartą paspaudus. Bar kartą paspaudus iš karto grjšite prie ankstesnių nustatymų.

ECONO COOL mygtukas

Nustatytą temperatūrą ir oro srauto kryptį automatiškai keičia mikroprocesorius.

VALYMAS

Instrukcijos

• Prieš valydami, išjunkite elektros energijos tiekimą arba pertraukiklj.
• Elkitės atsargiai, rankomis nelieskite metalinių dalių.
• Nenaudokite benzino, skiediklio, poliravimo mittelių ar insekticidų.

• Naudokite tik atskiestus švelnius valiklius.
  • Nenaudokite šveitimo šepečio, kietos kempinės ar pan.

• Nemirkykite ar neskalaukite horizontalios žaliuzės.
  • Nenaudokite karštesnio kaip 50 °C vandens.

• Džiovindami dalis neveikite jų tiesioginiais saulės spinduliais, karščiu ar ugnimi.
• Pernelyg nespauskite ventiliatoriaus, nes gali atsirasti jtrūkimų arba jis gali lūžti.

• Valykite kas 2 savaites
- Pašalinkite purvą dulkių siurbliu arba išskalaukite vandeniu.
- Išplovę vandeniu, gerai išdžiovinkite pavėsyje.

Priekinis skydelis

1. Kelkite priekinj skydelj, kol išgirsite „trakštelėjima“.
2. Gerai uždarykite priekinį skydelį ir paspauskite rodyklėmis nurodytas vietas.
3. Nuvalykite priekinj skydelj, neatkabindami jo nuo jrenginio.

• Nuvalykite minkšta sausa šluoste. Speciali minkšta sausa šluostė paleikiama tik su MSZ-EF**VGB modeliu.
• Naudokite specialia SOFT DRY CLOTH (minkstą, sausą šluostę). Dalies numeris MAC-1001CL-E
• Nemerkite priekinio skydelio j vandenj.

Oro valymo fi ltras (sidabro jonizuotas oro valymo fi ltras)

Kas 3 mènesius:

• dulkių siurbliu išvalykite purvą.

Jeigu purvo neišeina pašalinti dulkių siurbliu:

• prieš skalaudami fi ltra ir jo réma sudrėkinkite drungnu vandeniu;
• išplovę, gerai išdžiovinkite pavėsyje. Sumontuokite visus fi ltro kištukus.

Kas metus:

• pakeiskite fi ltrą nauju, tai użtikrins efektyvų veikimą.
  • Dalies numeris MAC-2370FT-E

Norèdami nuimti nuo oro fi ltro, traukite.

Svarbu

• Norėdami užtikrinti geriausią veikimą ir sumažinti energijos suvartojimą, reguliariai valykite fi Itrus.
• Nešvarüs fi Itrai sukelia kondensavimąsi jrenginio viduje, tal skatina grybellų augimą (pavyzdžiul, pelėslo). Todėl oro fi Itrus rekomenduojama valyti kas 2 savaites.

Svarbu

• Vidinio įrenginio paviršius lengvai braižosi, todėl niekada netrinkite ar netrenkite į įrenginį koku iors kietu daiktu. Be to, tvirtindami arba išimdami priekinį skydelį, su Juo elkitės atsargiai, kad ant jo neatsirastų įbrėžimų.
• Nenaudokite abrazyvinio valiklio, kad ant vidinio įrenginio neatsirastų įbrėžimų.
• Ant vidinio jrenginio paviršiaus lengvai lieka pirštų atspaudų. Kai pirštų atspaudai akivaizdžiai matosi, švelniai juos nuvalykite minkšta sausa šluoste.
• Naudodami rinkoje platiną cheminėmis medžiagomis impregnuotą šluostę, laikykitės jos instrukciju.
• Ilgam nepalikite priekinio skydelio atidaryto.

Ši informacija pagrįsta REGLAMENTU (ES) Nr. 528/2012

MODELIO PAVADINIMAS	Apdorotas gaminys (Dalies pavadinimas)	Aktyviosios medžiagos (CAS Nr.)	Nuosavybė	Naudojimo instrukcija (Saugaus tvarkymo informacija)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWSMZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	FILTRAS	Sidabro cinko ceolitas (130328-20-0)Sidabro natrio vandenilio cirkonio fosfatas (265647-11-8)2-oktil-2H-izotiazol-3-vienas (OIT) (26530-20-1)	AntibakterinisPriešgrybelinis	Šį gaminį naudokite pagal naudojimo instrukcijos nurodymus ir tik pagal numatytają paskirtį.Nedėkite į burną. Laikykite vaikams nepasiekia-moje vietoje.
MAC-2370FT-E FILTRAS		Sidabro cinko ceolitas (130328-20-0)	Antibakterinis	Šį gaminį naudokite pagal naudojimo instrukcijos nurodymus ir tik pagal numatytają paskirtį.Nedėkite į burną. Laikykite vaikams nepasiekia-moje vietoje.

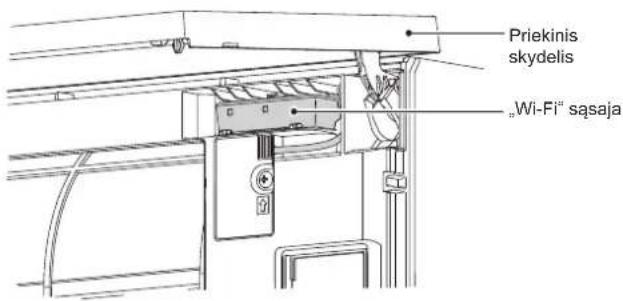

„Wi-Fi“ SASAJOS NUSTATYMAS (tik VGK tipo)

Priekinis skydelis „Wi-Fi“ sāsaja

Prisijungdama prie vidinio jrenginio, ši „Wi-Fi“ sąsaja perduoda būsenos informaciją ir valdo komandas iš „MELCloud“.

Pastaba.

• Nustatykite ryšj tarp „Wi-Fi“ ir maršruto parinktuvo. Žr. kartu su jrenginiu gautus SĂRANKOS VADOVA ir SĂRANKOS GREITOS PERŽIŪROS VADOVA.
• Norėdami gauti SĂRANKOS VADOVA, apsilankykite toliau pateiktoje žinia-tinklio svetainėje.
  http://www.melcloud.com/Support
• Norėdami gauti „MELCloud“ naudotojo vadovą, apsilankykite toliau pateiktoje žiniatinklio svetainėje.
  http://www.melcloud.com/Support

SPECIFIKACIJOS

Modelis	Nustatyti pavadinimą		—MSZ-EF25VG(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG
	Vidinis		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)		MSZ-EF25VG(K)(W/B/S)		MSZ-EF35VG(K)(W/B/S) MSZ-EF42VG(K)(W/B/S) MSZ-EF50VG(K)(W/B/S)
	Išorinis —MUZ-EF25VG(H) MUZ-EF35VG(H) MUZ-EF42VG MUZ-EF50VG
Funkcija			Vėsinimas	Šildymas	Vėsinimas	Šildymas	Vėsinimas	Šildymas	Vėsinimas	Šildymas	Vėsinimas	Šildymas
Mailinimas			~/N, 230 V, 50 Hz
Galla		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Įvestis		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540	1,560
Svoris	Vidinis	kg	11,5
	Išorinis	kg	—		31		34		35		40
Šaltnešio užpildymo tūris (R32)		kg	—		0,62		0,74		0,74		1,05
IP kodas	Vidinis		IP 20
	Išorinis		—		IP 24
Leistinasis didžiausias veikimo slėgis	ŽS ps	MPa —			2,77
	AS ps	MPa	4,17
Triukšmo lygis (SPL)	Viduje (Labai aukštas/Aukštas/ Vidutinis/Žemas/ Tylus)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30	49/43/37/33/30
	Išorinis	dB(A)	—		47	48	49	50	50	51	52	52

Vidaus specifikacija jungiant kelis jrenginius REGLAMENTAS (ES) 2016/2281

Modells	Vidinis			MSZ-EF18VG(K)(W/B/S)	MSZ-EF22VG(K)(W/B/S)	MSZ-EF25VG(K)(W/B/S)	MSZ-EF35VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)
Galia	Vėsinimas	Juntamojo	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Slaptojo	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Šildymas		kW	2,10	2,50	2,90	4,00	4,80	5,70
Ivestis			kW	0,027	0,027	0,027	0,031	0,031	0,034
Triukšmo lygis(Garso galios lygis)	Labai aukštas/Aukštas/Vidutinis/Žemas/Tylus		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Garantuojamas veikimo diapazonas

		Vidinis	Išorinis
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Vėsini-mas	Viršutinė riba	32 °C DB23 °C WB	46 °C DB—	46 °C DB—
	Apatinė riba	21 °C DB15 °C WB	-10 °C DB—	-10 °C DB—
Šildymas	Viršutinė riba	27 °C DB—	24 °C DB18 °C WB	24 °C DB18 °C WB
	Apatinė riba	20 °C DB—	-15 °C DB-16 °C WB	-20 °C DB-21 °C WB

DB: sausas termometras
WB: drégnas termometras

Pastaba.

1. Veikimo sąlyga

Vésinimas — Vidinis jrenginys: 27 °C DB, 19 °C WB

Išorinis jrenginys: 35 °C DB

Šildymas — Vidinis jrenginys: 20 °C DB Išorinis jrenginys: 7 °C DB, 6 °C WB

1. EF18/22 neturi jokių techninių duomenų, jei naudojamas vienas įrenginys. Šie vidaus modeliai skirti tik kelių sistemų oro kondicionieriui. Dėl kelių sistemų techninių duomenų kreipkitės į prekybos atstovą ir (arba) žr. katalogą.

„Wi-Fi“ sąsaja

Modelis	MAC-577IF2-E
Įvedama įtampa	Nuolatinė srovė 12,7 V (iš vidinio įrenginio)
Galios sąnaudos	MAKS. 2 W
Dydis A×P×G (mm)	73,5×41,5×18,5
Svoris (g)	46 (jskaitant kabelį)
Siųstuvo galios lygis (MAKS.) 20 dBm	@IEEE 802.11b
RF kanalas	1–13 kan. (2412–2472 MHz)
Radijo protokolas	IEEE 802.11b/g/n (20)
Šifravimas	AES
Autentifikavimas	WPA2-PSK
Programinės įrangos versija	XX.00

Norédami gauti Atitikties deklaraciją, apsilankykite toliau pateiktoje žiniatinklio svetainėje.

Toliau nurodytais atvejais nustokite naudoti oro kondicionierių ir pasikonsultuokite su pardavėju

• Kai iš vidinio jrenginio laša arba béga vanduo.
• Kai mirksi veikimo indikatoriaus lemputė.
• Kai dažnai išsijungia srovės pertraukiklis.
- Nuotolinio valdymo pultelio signalas nėra priimamas patalpoje, kurioje yra naudojamos fl uorescencinės lempos su elektroniniu paleidimo balastu (fl uorescencinės lempos su keitikliais ir pan.).
- Oro kondicionieriaus veikimas trukdo priimti radijo ar televizijos signalą. Veikiamam prietaisui gali būti reikalingas signalo stiprintuvas.
• Kai girdisi nejprasti garsai.
• Kai pastebima, kad prateka šaltnešis.

MJERE OPREZA

šiuo vien tik savo atsakomybe pareiškia, kad toliau apibūdinti oro kondicionieriai ir šilumos siurbliai skirti naudoti gyvenamosiose, komercinėse ir lengvosios pramonės aplinkose:

ovime izjavljuje pod isključivom odgovomošću da su klimatizacijski uređaji i toplinske dizalice opisane u nastavku namijenjeni za upotrebu u stambenim i poslovnim okruženjima te okruženilma lake industrije:

ovim izjavljuje na svoju isključivu odgovornost da su klima-uredaji i toplotne pumpe opisane u daljem tekstu za upotrebu u stambenim, komercijalnim okruženjima i okruženjima sa lakom industrijom:

Pastaba. Serijos numeris nurodytas gaminio vardinių duomenų lentelėje.

šiuo vien tik savo atsakomybe pareiškia, kad toliau apibūdinti oro kondicionieriai ir šilumos siurbliai skirti naudoti gyvenamosiose, komercinėse ir lengvosios pramonės aplinkose:

ovime izjavljuje pod isključivom odgovomošću da su klimatizacijski uređaji i toplinske dizalice opisane u nastavku namijenjeni za upotrebu u stambenim i poslovnim okruženjima te okruženilma lake industrije;

ovim izjavljuje na svoju isključivu odgovornost da su klima-uredaji i toplotne pumpe opisane u daljem tekstu za upotrebu u stambenim, komercijalnim okruženjima i okruženjima sa lakom industrijom:

Pastaba. Serijos numeris nurodytas gaminio vardinių duomenų lentelėje.
