HASZNÁLATI ÚTMUTATÓ C 215 DU STIGA

1. ÁLTALÁNOS TUDNIVALÓK.... 1
   1.1 Hogyan kell a használati utasítást értelmezni..... 1
2. BIZTONSÁGI SZABÁLYOK 1
   2.1 AKKUMULÁTOR.... 1
   2.2 AKKUMULÁTORTÖLTÖ....2
   2.3 Környezetvédelem és ÁRTALMATLANÍTÁS ..... 3
3. BIZTONSÁGI JELZÉSEK....3
4. AZ AKKUMULÁTOR TÖLTÉSÉNEK ELLENŐRZÉSE...4
5. AZ AKKUMULÁTOR FELTÖLTÉSE....4
6. TISZTÍTÁS....5
7. TÁROLÁS....5
8. SZERVIZSZOLGÁLAT ÉS JAVÍTÁS 5
9. JÓTÁLLÁS 5

1. ÁLTALÁNOS TUDNIVALÓK

1.1 HOGYAN KELL A HASZNÁLATI UTASÍTÁST ÉRTELMEZNI

MEGJEGYZÉS vagy | FONTOS az előző részekben feltüntetettekre vonatkozó pontosításokat, vagy egyéb információt tartalmaz a célból, hogy segítsen elkerülni a gép megrongálódását, illetve egyéb károk okozását.

A szimbólum veszélyt jelez. A figyelmeztetés be nem tartása a kezelő vagy más személyek sérülését, illetve károkat okozhat.

A szürke pontokkal jelölt kerettel kiemelt szakaszok opciós jellemzőket tartalmaznak, amelyek nincsenek meg a jelen használati utasításban leírt összes géptípusnál. Ellenőrizze, hogy az Ön gépen jelen vannak-e ezek a jellemzők.

2. BIZTONSÁGI SZABÁLYOK

Ezt a készüléket használhatják gyermekek 8 éves kortól, továbbá csökkent testi, szellemi, illetve érzékelő képességgel rendelkező, vagy ismeretek és tapasztalatok híjával levő személyek, amennyiben valaki felügyeli öket vagy ha eligazítást kaptak a készülék biztonságos használatára vonatkozóan és megértették a fennálló veszélyeket. Gyermekek ne játsszanak a készülékkel. A tisztítást és a rendszeres karbantartást nem végezhetik gyermekek felügyelet nélkül.

Örizze meg ezt az útmutató! A tűzveszély és az áramütés kockázatának csökkentése érdekében tartsa be figyelmesen a jelen utasításokat.

2.1 AKKUMULÁTOR

a) Kizárólag az Ön által vásárolt szerszámhoz való akkumulátorokat használjon! Más akkumulátorok használata sérülést okozhat és tűzveszélyes lehet.
b) Az akkumulátor behelyezése előtt ellenőrizze, hogy a készülék ki legyen kapcsolva. Az akkumulátor behelyezése a bekapcsolt elektromos készülékbe balesetveszélyes.
a) Mindig vegye ki az akkumulátor egységet a szerszám tisztítása, ellenőrzése vagy karbantartása előtt.
b) Ne használjon sérült vagy módosított akkumulátort vagy szerszámot. A sérült vagy módosított akkumulátorok előre nem látható működést produkálhatnak, ez tűzveszélyt, robbanásveszélyt vagy sérülések kockázatát okozhatja.
c) A rossz állapotban levő akkumulátorból kifolyhat a folyadék.

Az akkumulátor egységből szivárgó vegyi anyagokból származó elektrolitok maró és

toxikus hatásúak. Az akkumulátorból kiömlött folyadék gyulladást vagy égési sebeket okozhat. Ügyeljen arra, hogy a vegyi anyagok NE kerüljenek a szembe, ne érintkezzenek a bőrrel, és főként nem szabad lenyelni azokat. Ha az akkumulátorban levő vegyszerek a szembe kerülnek, azonnal öblítse tiszta vízzel legalább 15 percig. Forduljon haladéktalanul orvoshoz. Ha a külső burkolat eltörik és az akkumulátorban levő vegyi anyagok a bőrrel érintkeznek: azonnal mossa le szappanos vízzel és semlegesítse citromlével, ecettel vagy egyéb enyhe savval.

d) Szakítsa meg az akkumulátor használatát, amennyiben az szokatlan szagot bocsát ki, túlmelegszik, színe vagy alakja megváltozik és rendellenesnek tűnik.

Ha az akkumulátor egység megreped, sérül vagy eltörik, vegyi anyagok szivárgásával vagy anélkül, akkor ne töltse fel és ne használja. NE KÍSÉRELJE MEG A JAVÍTÁSÁT!

A balesetek, a tüz-, robbanás- vagy áramütés veszélyének, valamint a környezet károsodásának elkerülése céljából:

• Fedje le az akkumulátor pólusait erős ragasztószalaggal.
- NE kísérelje meg leszerelni vagy tönkretenni az akkumulátor egység semelyik alkatrészét.
- NE kísérelje meg felnyitni az akkumulátor egységet.
- Semlegesítse és cserélje ki egy új akkumulátor egységre.

e) A használaton kívüli akkumulátort tárolja irodai kapcsoktól, aprópénztől, kulcsoktól, szögektől, csavaroktól és egyéb apró fémtárgyaktól távol, mivel azok az érintkezők rövidzárlatát okozhatják. Az akkumulátor érintkezői közötti rövidzárlat anyagok égését vagy tüzet okozhat.
f) Ne tegye ki az akkumulátort édes vagy sós víznek.
g) Ne tegye ki az akkumulátor-egységet vagy a szerszámot tűznek vagy túl magas hőmérsékletnek. A tűznek vagy a 130 °C-ot meghaladó hőmérsékletnek kitétel robbanást okozhat. Tárolja normál szobahőmérsékleten.
h) Az akkumulátor egység celláin kismértékű szivárgás keletkezhet, ha túl sokat vagy túl magas hőmérsékleten használja.
i) Ne kisérelje meg rövidre zárni az akkumulátor egység pólusait. Ne cserélje fel az akkumulátor negatív és pozitív pólusait. Ne csatlakoztassa az akkumulátor pozitív és negatív pólusát fém tárgyakhoz.
j) Az akkumulátor szállítása alatt ügyeljen arra, hogy az érintkezők ne csatlakozzanak egymáshoz, továbbá szállításhoz ne alkalmazzon fémdobozokat.
k) Ne szerelje szét az akkumulátort.
I) Ne üsse, ütögesse az akkumulátort, ne álljon fel rá.
m) Ne végezzen javítást az akkumulátoron. A javítást a gyártó vagy szakszerviz végezheti el.

2.2 AKKUMULÁTORTÖLTŐ

A töltő feltölthető lítiumionos akkumulátorokkal való használatra készült. Más típusú akkumulátorok felrobbanhatnak és személyi sérüléssel, illetve anyagi kárral járó balesetet okozhatnak.

a) Az akkumulátorok feltöltéséhez kizárólag a gyártó által ajánlott akkumulátor-töltőket használjon! Egy adott típusú akkumulátorhoz való töltőnek egy más típusú akkumulátorhoz való használata áramütést, túlmelegedést vagy az akkumulátor maró hatású folyadékának kiömlését okozhatja.
b) Ne töltse fel az akkumulátor egységet esőben vagy nedves környezetben.
c) Ne mártsa vízbe vagy egyéb folyadékba a szerszámot, az akkumulátor egységet vagy a töltőt.
d) Ne kerüljön folyadék a töltő belsejébe.
e) Az akkumulátortöltöt nem szabad csepegő víznek vagy vízpermetnek kitenni, ne helyezzen a készülékre folyadékot tartalmazó edényt, például vázát.
f) Ne használja az akkumulátortöltőt gyúlékony anyagok, gözök közelében vagy könnyen meggyulladó felületeken, mint papír, szövet stb. A feltöltés során az akkumulátor-töltő felmelegszik, ez tüzet okozhat.
g) Ne hagyja túlforrósodni az akkumulátor egységet vagy a töltöt. Ha forró, hagyja kihülni a használat előtt.
h) Csak szobahőmérsékleten végezze a töltést, 0° és + 45°C között. Ne töltse fel az akkumulátort vagy szerszámot e határértékeken kívüli hőmérsékleten. A nem megfelelő vagy az előírt határértékeken kívüli hőmérsékleten történő feltöltés károsíthatja az akkumulátort és növelheti a tűzveszély kockázatát.
i) NE csatlakoztassa a töltöt vezetőképes anyagokkal.
j) NE használja a töltöt a jelen útmutatóban leírtaktól eltérő célokra.
k) Ne takarja el a töltő felső részén levő szellőzörácsot. Ne helyezze a töltőt puha felületre, például takaróra vagy párnára. Tartsa tisztán a töltő szellőzörácsait.
I) Ügyeljen arra, hogy ne kerüljenek a töltő nyílásaiba apró fémtárgyak, acélgyapot, alufólia darabok vagy egyéb idegen részecskék.
m) Ne kísérelje meg két töltő egyidejű csatlakoztatását.
n) A használat előtt ellenőrizze, hogy az akkumulátortöltő kimeneti feszültsége és áramerőssége megfelel-e az akkumulátor egység töltéséhez.
o) Ha a kimeneti polaritás nem felel meg a töltési polaritásnak, ne használja a töltőt.
p) Semmi esetre se nyissa ki a fedelet. Ha a fedél sérült, a töltő nem használható.
q) Az akkumulátortöltő külső flexibilis kábele nem cserélhető; ha a kábel sérült, az egész akkumulátortöltőt ki kell selejtezni (CG 20 Li ,CGD 20 Li esetében).
Ha a kábel károsodott, ki kell cserélni a gyártótól vagy a márkakereskedőtől beszerezhető speciális kábelkészlettel (CG 20 Li B esetén).
r) A hálózati csatlakozás bontásához húzza ki a hálózati dugót.
s) A töltő használatba vétele előtt ellenőrizze az adott ország hálózati feszültségét.
t) Ne szerelje fel a falra az akkumulátortöltőt. A sík és szilárd felületen helyezze el.

2.3 KÖRNYEZETVÉDELEM ÉS ÁRTALMATLANÍTÁS

A szerszámmal alkalmazott akkumulátor egységben az alábbi toxikus és marú hatású anyagok találhatók: a lítiumionok toxikus anyagnak minősülnek.

A környezetszennyezés megelőzése érdekében az es toxikus anyagot megfelelően kell semlegesíteni.

A sérült vagy hibás lítiumionos akkumulátor egységek semlegesítése előtt forduljon a helyi hulladékkezelő vállalathoz vagy a helyi környezetvédelmi szervhez a szükséges információért és útmutatásért.

Adja le az akkumulátort egy hulladékkezelő és/ vagy -újrahasznosító telepen, amely tanúsítvánnyal rendelkezik a lítiumionos hulladékok kezelésére.

• Ne helyezze a háztartási hulladékba az akkumulátort.
• Ne égesse el az akkumulátort.
• Ne tegye az akkumulátort olyan helyre, ahonnan a helyi hulladéklerakóba vagy a háztartási hulladék közé kerülhet.
• Adja le egy engedéllyel rendelkező hulladékkezelő telepen.

Ne dobja a háztartási hulladékba az elektromos készülékeket. Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelys szerint a használatból kivont elektromos berendezéseket elkülönítve kell gyűjteni, az

ökokompatibilis újrahasznosítás céljából. Ha az elektromos készülékeket hulladéklerakó helyeken vagy a talajon hagyva selejtezik, az ártalmas anyagok elérhetik a talajvízréteget és az élelmiszerláncba kerülhetnek, mellyel az Ön egészségét károsíthatják. A termék ártalmatlanítására vonatkozó részletesebb tájékoztatásért forduljon a kommunális hulladék megsemmisítéséért felelős szervezethez vagy az Ön márkakereskedőjéhez.

A hasznos élettartamuk végén az akkumulátorokat a környezetvédelmi szempontoknak megfelelően kell semlegesíteni. Az akkumulátor az Ön és a környezet számára veszélyes anyagokat tartalmaz.

Ezért el kell távolítani a gépből és a lítiumionos akkumulátorok hulladékként való kezelését vállaló telepen kell leadni.

A használt termékek és csomagolások szelektív hulladékként való gyűjtése lehetővé teszi az anyagok újrafelhasználását és újrahasznosítását. Az anyagok újrahasznosítása elősegíti a környezetszennyezés megelőzését és

csökkenti a nyersanyagok iránti keresletet.

3. BIZTONSÁGI JELZÉSEK

Az akkumulátoron és az akkumulátortöltön szimbólumok láthatók.

A szimbólumok jelentése:

	Ne tegye ki az akkumulátort a napsütésnek, ha a hőmérséklet meghaladja a 45°C.ot.
	Ne mártsa vízbe az akkumulátort és ne tegye ki nedvesség hatásának!
	Ne dobja a tűzbe az akkumulátorokat!ROBBANÁSVESZÉLY!
LI-ion	A hasznos élettartamuk végén az akkumulátorokat a környezetvédelmi szempontoknak megfelelően kell semlegesíteni.
	Elektromos védettségi fokozat:II. osztály, kettős szigetelés
	Csak belső használatra
	A feltöltés előtt olvassa el az útmutatót.
	Olvadóbiztosíték
	CE minőségazonossági jelzés
	Ne dobja a háztartási hulladékba az elektromos készülékeket.

FONTOS A megrongálódott vagy olvashatatlan címkéket ki kell cserélni! Kérjen új címkéket a szerviztől.

4. AZ AKKUMULÁTOR TÖLTÉSÉNEK ELLENŐRZÉSE

Nyomja meg az akkumulátor kapacitását jelző gombot (1). A jelzőfények (2) az akkumulátor töltési szintjét jelezve kigyulladnak. Lásd az alábbi jelmagyarázatot:

Jelzőfények Kapacitás
4 zöld fény Az akkumulátor töltése 75% -100%
3 zöld fény Az akkumulátor töltése 50% – 75%
2 zöld fény Az akkumulátor töltése 25% – 50%
1 zöld fény Az akkumulátor töltése 1% – 25%
1 villogózöld fény	Az akkumulátor lemerült,azonnal fel kell tölteni

MEGJEGYZÉS - A munkavégzés során az akkumulátort a teljes lemerülés ellen egy olyan szerkezet védi, mely kikapcsolja a gépet és megakadályozza működtetését.

5. AZ AKKUMULÁTOR FELTÖLTÉSE

Az akkumulátort kötelező feltölteni az alábbi esetekben:

• A vásárlást követő első használat előtt (az akkumulátort nem szállítják teljesen feltöltött állapotban);
• A huzamosabb (30 napot meghaladó) üzemszünet időtartamára (7. szakasz).
• A gép üzembe helyezése előtt huzamosabb állási időszak után.

Amennyiben nem tartja be az eljárást, vagy az akkumulátor nem töltödik fel, az akkumulátor részei helyrehozhatatlan károkat szenvedhetnek. A lemerült akkumulátort a lehető legrövidebb idön belül újra kell tölteni.

MEGJEGYZÉS - Az akkumulátor károsodás veszélye nélkül bármikor és akár csak részlegesen is feltölthető.

MEGJEGYZÉS Az akkumulátor védőeszközzel van felszerelve, mely csak akkor teszi lehetővé a feltöltést, ha a környezeti hömérséklet 0 és +40 °C között van.

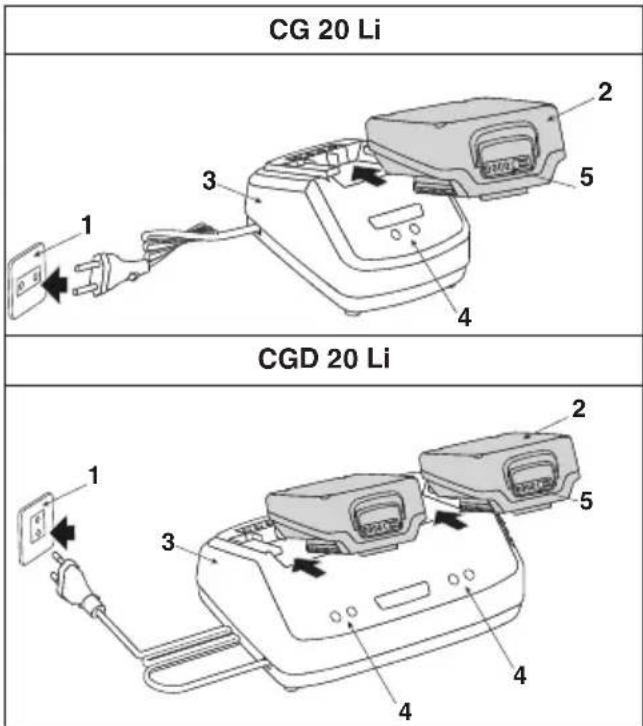

1. Csatlakoztassa a töltöt egy AC dugaljhoz (1).
2. Helyezze az akkumulátor egységet (2) a töltőbe (3).
3. A töltő (4) és az akkumulátor (5) LED-es jelzőfényei egy adott sorrendben kigyulladva jelzik az akkumulátor pillanatnyi állapotát.

CG 20 Li CGD 20 Li

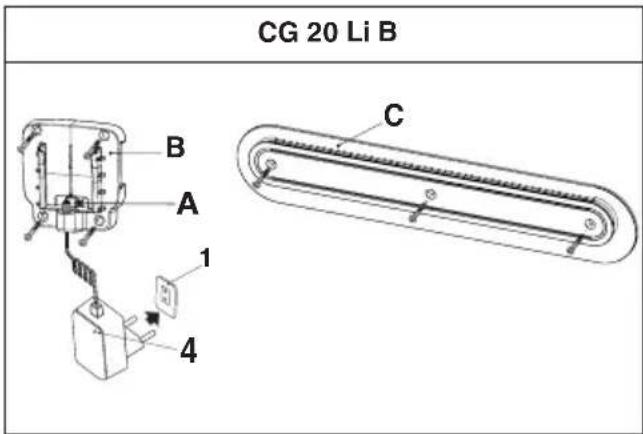

• CSAK CG 20 Li B akkumulátortöltővel

A feltöltés elvégezhető közvetlenül a gépen úgy, hogy benne hagyja az akkumulátorokat és csatlakoztatja a csatlakozót (A) a géphez a töltóállomással (B).

A töltöállomás (B) felszerelhető közvetlenül a falra vagy a csúsztatható a rögzítősínen (C).

MEGJEGYZÉS Az összes szerelési művelet leírását lásd a gép kézikönyvében.

CG 20 Li B B A 1 4 C

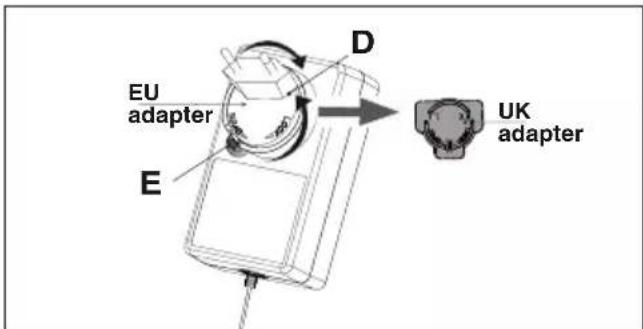

Az adapter (D) felszereléséhez/cseréjéhez nyomja meg a gombot (E) és fordítsa el

Az akkumulátorok a gépben maradnak és a LED-ek kigyulladása jelzi az akkumulátor pillanatnyi állapotát.

LEÍRÁS TÖLTŐ LEDÁLLAPOTA			AKKUMULÁTORLED ÁLLAPOTA
Nincs akku-mulátor	●	Zöld		Egyik LEDsem világít
Akkumulátorfeltöltés alatt	●	Piros	☀	4 zöld,egymás utánvillogó LED
Akkumulátorteljesen feltöltve	●	Zöld	●	4 zöld LED
Akkumulátortúlmelegedett:(vegye ki kb. 30percre, hogykihúljön)	●	Zöld	☀	4 zöld,egymásután lassanvillogó LED
Hibásakkumulátor:(vegye ki éscserélje ki egy újakkumulátorra)	●	Zöld	☀	4 zöld,egymás utángyorsanvillogó LED

A TÖLTŐ ELLENŐRZÉSE

Ha az akkumulátor egység töltése nem megfelelő:

• Ellenőrizze a kimeneti áramot egy másik szerszámmal. Ellenőrizze, hogy a dugalj nincs-e szigetelve.
• Ellenőrizze, hogy a töltő érintkezőin nincs-e szennyeződés vagy egyéb anyagok okozta rövidzárlat.
• Ellenőrizze, hogy a csatlakozó megfelelően csatlakozik-e a géphez (CG 20 Li B akkumulátortöltönél)

6. TISZTÍTÁS

Bontsa a töltő csatlakozását a tisztítása előtt, vagy amikor nincs benne akkumulátor egység.

A tüzveszély, áramütés vagy elektromos kisülés ázatának elkerülése érdekében:

• Ne használjon nedves törlőkendőt vagy tisztítószert az akkumulátor vagy a töltő tisztításához.
• Puha és száraz törlőkendővel tisztítsa meg a töltő külső felületét. Ne öblítse szivattyúval és ne tisztítsa vízzel.

7. TÁROLÁS

Ha az akkumulátor és a töltő huzamosabb ideig használaton kívül van, vegye ki az akkumulátort a töltőből (vagy adott esetben a gépből) és bontsa az AC dugalj csatlakozását.

Ha az akkumulátort huzamos ideig nem tölti fel, tárolja árnyékban, hűvös és száraz helyen, 0\~45°C közötti hőmérsékleten.

FONTOS Huzamosabb üzemszünet idején kéthavonta töltse fel az akkumulátort az élettartama meghosszabbítása céljából.

8. SZERVIZSZOLGÁLAT ÉS JAVÍTÁS

Ebben a használati utasításban megtalálja a gép kezeléséhez és a felhasználó által elvégezhető helyes alapkarbantartásához szükséges összes útmutatást.

A használati utasításban le nem írt összes beállítási és karbantartási műveletet a márkakereskedőnél vagy szakszervizben kell elvégeztetni, ahol rendelkeznek a tökéletes munka elvégzéséhez szükséges szaktudással és felszereléssel, és nem változtatják meg a gép eredeti üzembiztonsági szintjét és állapotát.

Nem megfelelő műhelyekben, vagy nem szakember által végzett műveletek a jótállás bármely formájának elévülését és a gyártó mindennemű felelösség alóli mentesülését vonják maguk után.

A nem eredeti cserealkatrészeket és tartozékokat nem engedélyeztük, a nem eredeti cserealkatrészek és tartozékok alkalmazása veszélyezteti a gép biztonságát, továbbá felmenti a gyártót a mindennemű kötelezettség és felelősség alól és a jótállás bármely formájának elévülésével jár.

9. JÓTÁLLÁS

A jótállási feltételek kizárólag a fogyasztókra, tehát nem professzionális felhasználókra vonatkoznak.

A jótállás érvényes minden anyagminőségi és gyártási hibára, amelyet az érvényes jótállási idő alatt a márkakereskedő vagy a szakszerviz megállapít.

A jótállás alkalmazása a hibásnak ítélt alkatrész javítására vagy cseréjére korlátozódik.

• A kísérő dokumentáció (használati utasítások) hiányos ismerete
  • Professzionális használat
  • Figyelmetlenség, hanyagság
• Külső okok (villámcsapás, ütések, a gépben levő idegen tárgyak) vagy baleset
• Helytelen vagy a gyártó által nem megengedett használat és összeszerelés
• Elégtelen és/vagy nem megfelelő karbantartás
• A gép módosítása
• Nem eredeti cserealkatrészek és tartozékok használata

A jótállás továbbá nem érvényes az alábbiakra a jótállás érvényesítésével járó esetleges költségek, mint a kiszállás a felhasználóhoz, a gép szállítása a márkakereskedőhöz, eszközök bérlése a cseréhez vagy külső vállalat megbízása a karbantartási munkálatokkal.

A felhasználó a helyi törvények védelme alatt áll. A felhasználónak a helyi törvények biztosította jogait a jelen jótállás semmilyen módon sem korlátozza.
