Termék típusa	Vezeték nélküli ütvefúró-csavarozó
Márka	Graphite
Modell	58G019
Akkumulátor feszültsége	18 V egyenáram
Akkumulátor típusa	Li-Ion
Akkumulátor kapacitása (normál)	2000 mAh (58G001 modell)
Üresjárati fordulatszám-tartományok	I. fokozat: 0-500 1/perc II. fokozat: 0-1700 1/perc
Tokmány nyílás	2-13 mm (gyorsszorító tokmány)
Max. nyomaték (kemény csavarozás)	58 Nm
Max. nyomaték (lágy csavarozás)	38 Nm
Nyomatékbeállítási tartomány	1-16 + fúrási állás
Súly (akkumulátor nélkül)	1,2 kg
Védelmi osztály	III
Hangnyomásszint	Lp_A = 77,5 dB(A) (K=3 dB)
Hangteljesítményszint	Lw_A = 88,5 dB(A) (K=3 dB)
Rezgés (fúrás)	ah = 2,04 m/s² (K=1,5 m/s²)
Töltő mellékelve	58G002 típus: 230 V váltóáram, 50 Hz, max. 2300 mA áramerősség
Töltési idő (2000 mAh-s akkumulátor)	Körülbelül 1 óra
Fő funkciók	Fúrás ütéssel/ütés nélkül, csavarozás, csavarozás/lecsavarozás, mechanikus fokozatváltás, orsófék, LED világítás, akkumulátor töltöttségjelző
Karbantartás és tisztítás	Tisztítsa száraz ruhával; ne használjon vizet vagy oldószert; tisztítsa meg a szellőzőnyílásokat
Biztonság	Viseljen hallásvédőt és védőszemüveget; ha rejtett kábelek veszélye áll fenn, szigetelt felületeken használja; ne tegye ki az akkumulátort nedvességnek vagy hőnek
Javíthatóság	Ne javítsa saját maga; minden javítást bízzon a gyártóra vagy egy hivatalos szervizre
Gyártási év	2021

Gyakran ismételt kérdések - 58G019 Graphite

Hogyan töltsem fel az 58G019 fúró akkumulátorát?

Vegye ki az akkumulátort a fúróból, csatlakoztassa a töltőt egy 230 V-os váltóáramú aljzatba, helyezze be az akkumulátort a töltőbe. A piros LED jelzi a töltést. A töltés befejeztével a zöld LED világít. Ne lépje túl a 8 órás töltési időt.

Mekkora a fúróhoz mellékelt akkumulátor kapacitása?

Az 58G019 fúró általában a 2000 mAh-s 58G001 akkumulátorral van szállítva. A 400 mAh-s 58G004 akkumulátor külön is elérhető.

Hogyan állítsam be a csavarozási nyomatékot?

Forgassa el a nyomatékbeállító gyűrűt (3) az 1 és 16 közötti érték kiválasztásához. Minél magasabb a szám, annál nagyobb a nyomaték. Fúráshoz állítsa a gyűrűt a fúrószár szimbólumára a maximális nyomaték eléréséhez.

Hogyan változtassam a forgási sebességet?

Használja a fokozatkapcsolót (4). Az I. állás alacsony sebesség és magas nyomaték, a II. állás magas sebesség és alacsonyabb nyomaték. Soha ne kapcsoljon fokozatot járó motor mellett.

Hogyan helyezzek be fúrószárat vagy betétet?

Állítsa a forgásirány kapcsolót középső állásba. Forgassa el a gyorsszorító tokmány (2) gyűrűjét balra a pofák kinyitásához, helyezze be a szerszámot, majd forgassa el jobbra a szoros rögzítéshez.

A fúró képes betonba fúrni?

Igen, ütvefúrási módban. Válassza ki az ütvefúrási módot a módválasztó kapcsolóval (15). Használjon betonhoz való fúrószárakat.

Mit tegyek, ha az akkumulátor szivárog?

Óvatosan törölje le a folyadékot egy ruhával. Kerülje a bőrrel vagy szemmel való érintkezést. Érintkezés esetén bő vízzel öblítse le, és szükség esetén forduljon orvoshoz.

Hogyan tartsam karban a fúrót?

Minden használat után tisztítsa meg száraz ruhával. Ne használjon vizet vagy oldószert. Fújja ki a szellőzőnyílásokat alacsony nyomású sűrített levegővel. Tárolja száraz helyen, gyermekektől elzárva.

Milyen védőfelszerelést kell viselni?

Viseljen hallásvédőt és védőszemüveget. Ha olyan területen fúr, ahol rejtett elektromos kábelek lehetnek, tartsa a fúrót a fogantyú szigetelt felületeinél.

Hol találok pótalkatrészeket vagy hol javíttathatom meg a fúrót?

Minden javítást a gyártónak vagy egy hivatalos szerviznek kell elvégeznie. Ne javítsa saját maga a készüléket. Vegye fel a kapcsolatot a forgalmazóval vagy a Graphite ügyfélszolgálatával.

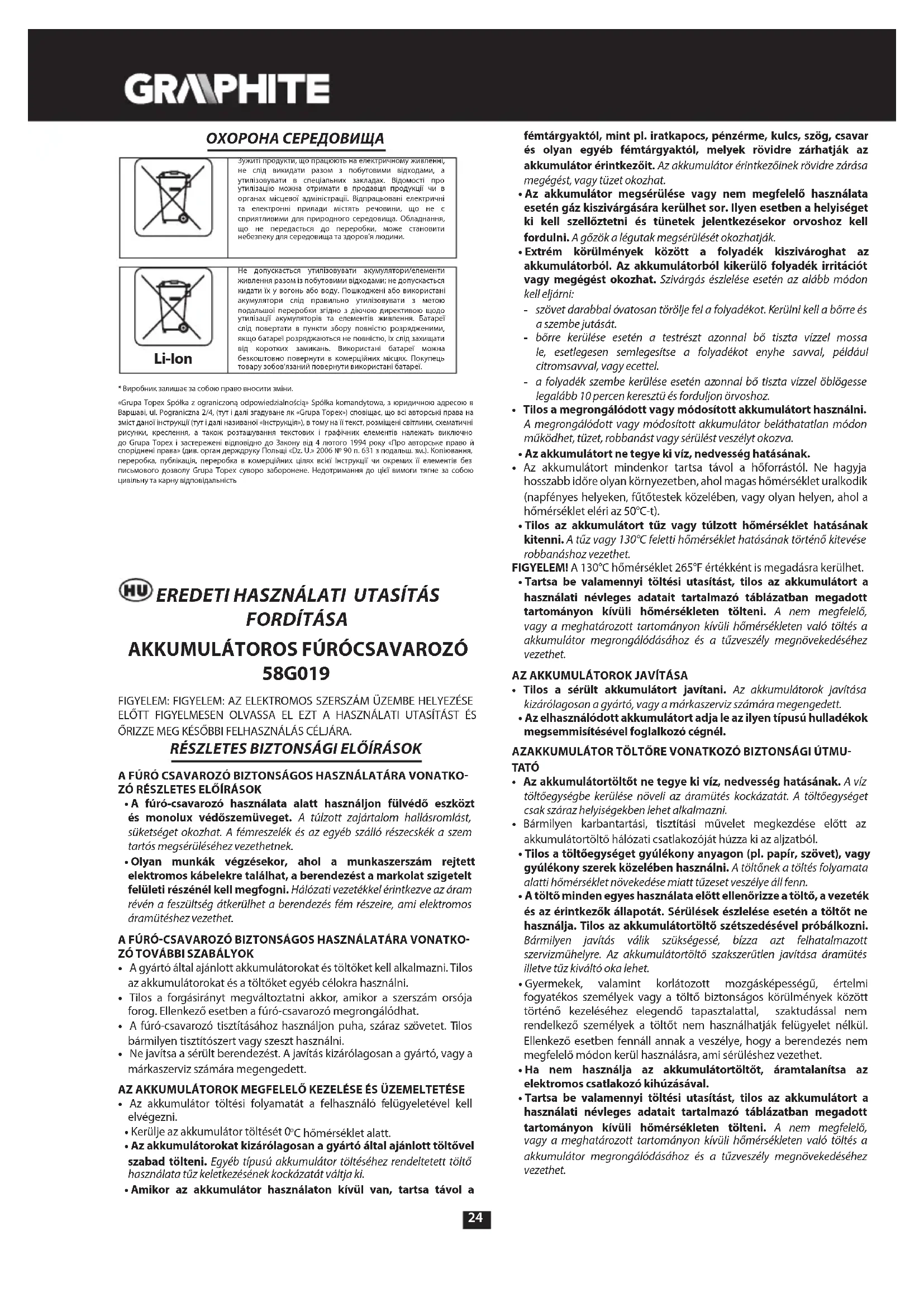

HASZNÁLATI ÚTMUTATÓ 58G019 Graphite

EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA

AKKUMULÁTOROS FÚRÓCSAVAROZÓ 58G019

FIGYELEM: FIGYELEM: AZ ELEKTROMOS SZERSZÁM ÜZEMBE HELYEZÉSE ELÖTT FIGYELMESEN OLVASSA EL EZT A HASZNÁLATI UTASÍTÁST ÉS ÖRIZZE MEG KÉSŐBBI FELHASZNÁLÁS CÉLJÁRA.

RÉSZLETES BIZTONSÁGI ELŐÍRÁSOK

A FÚRÓ CSAVAROZÓ BIZTONSÁGOS HASZNÁLATÁRA VONATKOZÓ RÉSZLETES ELŐÍRÁSOK

• A fúró-csavarozó használata alatt használjon fülvédő eszközt és monolux védőszemüveget. A túlzott zajártalom hallásromlást, süketséget okozhat. A fémreszelék és az egyéb szálló részecskék a szem tartós megsérüléséhez vezethetnek.
• Olyan munkák végzésekor, ahol a munkaszerszám rejtett elektromos kábelekre találhat, a berendezést a markolat szigetelt felületi részénél kell megfogni. Hálózati vezetékkel érintkezve az áram révén a feszültség átkerülhet a berendezés fém részeire, ami elektromos áramütéshez vezethet.

A FÚRÓ-CSAVAROZÓ BIZTONSÁGOS HASZNÁLATÁRA VONATKOZÓ TOVÁBBI SZABÁLYOK

• A gyártó által ajánlott akkumulátorokat és töltőket kell alkalmazni. Tilos az akkumulátorokat és a töltőket egyéb célokra használni.
• Tilos a forgásirányt megváltoztatni akkor, amikor a szerszám orsója forog. Ellenkező esetben a fúró-csavarozó megrongálódhat.
• A fúró-csavarozó tisztításához használjon puha, száraz szövetet. Tilos bármilyen tisztítószert vagy szeszt használni.
• Ne javítsa a sérült berendezést. A javítás kizárólagosan a gyártó, vagy a márkaszerviz számára megengedett.

AZ AKKUMULÁTOROK MEGFELELŐ KEZELÉSE ÉS ÜZEMELTETÉSE

• Az akkumulátor töltési folyamatát a felhasználó felügyeletével kell elvégezni.
• Kerülje az akkumulátor töltését 0°C hömérséklet alatt.
• Az akkumulátorokat kizárólagosan a gyártó által ajánlott töltövel szabad tölteni. Egyéb típusú akkumulátor töltéséhez rendeltetett töltő használata tűz keletkezésének kockázatát váltja ki.
• Amikor az akkumulátor használaton kívül van, tartsa távol a

fémtárgyaktól, mint pl. Iratkapocs, pénzérme, kulcs, szög, csavar és olyan egyéb fémtárgyaktól, melyek rövidre zárhatják az akkumulátor érintkezőit. Az akkumulátor érintkezőinek rövidre zárása megégést, vagy tüzet okozhat.

• Az akkumulátor megsérülése vagy nem megfelelő használata esetén gáz kiszivárgására kerülhet sor. Ilyen esetben a helyiséget ki kell szellőztetni és tünetek jelentkezésekor orvoshoz kell fordulni. A gözök a légutak megsérülését okozhatják.
• Extrém körülmények között a folyadék kiszivároghat az akkumulátorból. Az akkumulátorból kikerülő folyadék irritációt vagy megégést okozhat. Szivárgás észlelése esetén az alább módon kell eljárni:
• szövet darabbal óvatosan törölje fel a folyadékot. Kerülni kell a börre és a szembe jutását.
• börre kerülése esetén a testrészt azonnal bő tiszta vízzel mossa le, esetlegesen semlegesítse a folyadékot enyhe savval, például citromsavval, vagy ecettel.
• a folyadék szembe kerülése esetén azonnal bő tiszta vízzel öblögesse legalább 10 percen keresztű és forduljon örvoshoz.

- Tilos a megrongálódott vagy módosított akkumulátort használni. A megrongálódott vagy módosított akkumulátor beláthatatlan módon működhet, tűzet, robbanást vagy sérülést veszélyt okozva.

- Az akkumulátort ne tegye ki víz, nedvesség hatásának.

• Az akkumulátort mindenkor tartsa távol a hőforrástól. Ne hagyja hosszabb időre olyan környezetben, ahol magas hőmérséklet uralkodik (napfényes helyeken, fűtőtestek közelében, vagy olyan helyen, ahol a hőmérséklet eléri az 50°C-t).
• Tilos az akkumulátort tűz vagy túlzott hőmérséklet hatásának kitenni. A tűz vagy 130°C feletti hőmérséklet hatásának történő kitevése robbanáshoz vezethet.

FIGYELEM! A 130°C hömérséklet 265°F értékként is megadásra kerülhet.

- Tartsa be valamennyi töltési utasítást, tilos az akkumulátort a használati névleges adatait tartalmazó táblázatban megadott tartományon kívüli hőmérsékleten tölteni. A nem megfelelő, vagy a meghatározott tartományon kívüli hőmérsékleten való töltés a akkumulátor megrongálódásához és a tűzveszély megnövekedéséhez vezethet.

AZ AKKUMULÁTOROK JAVÍTÁSA

• Tilos a sérült akkumulátort javítani. Az akkumulátorok javítása kizárólagosan a gyártó, vagy a márkaszerviz számára megengedett.
• Az elhasználódott akkumulátort adja le az ilyen típusú hulladékok megsemmisítésével foglalkozó cégnél.

AZAKKUMULÁTOR TÖLTÖRE VONATKOZÓ BIZTONSÁGI ÚTMUTATÓ

• Az akkumulátortöltöt ne tegye ki víz, nedvesség hatásának. A víz töltőegységbe kerülése növeli az áramütés kockázatát. A töltőegységet csak száraz helyiségekben lehet alkalmazni.
• Bármilyen karbantartási, tisztítási művelet megkezdése előtt az akkumulátortöltő hálózati csatlakozóját húzza ki az aljzatból.
• Tilos a töltöegységet gyúlékony anyagon (pl. papír, szövet), vagy gyúlékony szerek közelében használni. A töltőnek a töltés folyamata alatti hőmérséklet növekedése miatt tűzeset veszélye áll fenn.

- A töltő minden egyes használata előtt ellenőrizze a töltő, a vezeték és az érintkezők állapotát. Sérülések észlelése esetén a töltőt ne használja. Tilos az akkumulátortöltő szétszedésével próbálkozni. Bármilyen javítás válik szükségessé, bizza azt felhatalmazott szervizmühelyre. Az akkumulátortöltő szakszerűtlen javítása áramütés illetve tűz kiváltó oka lehet.

• Gyermekek, valamint korlátozott mozgásképességű, értelmi fogyatékos személyek vagy a töltő biztonságos körülmények között történő kezeléséhez elegendő tapasztalattal, szaktudással nem rendelkező személyek a töltöt nem használhatják felügyelet nélkül. Ellenkező esetben fennáll annak a veszélye, hogy a berendezés nem megfelelő módon kerül használásra, ami sérüléshez vezethet.

- Ha nem használja az akkumulátortöltöt, áramtalanítsa az elektromos csatlakozó kihúzásával.

- Tartsa be valamennyi töltési utasítást, tilos az akkumulátort a használati névleges adatait tartalmazó táblázatban megadott tartományon kívüli hőmérsékleten tölteni. A nem megfelelő, vagy a meghatározott tartományon kívüli hőmérsékleten való töltés a akkumulátor megrongálódásához és a tűzveszély megnövekedéséhez vezethet.

AZ AKKUMULÁTOR TÖLTŐ JAVÍTÁSA

- Tilos a sérült töltöt javítani. A töltő javítása kizárólagosan a gyártó, vagy a márkaszerviz számára megengedett.

- Az elhasználódott töltöt adja le az ilyen típusú hulladékok megsemmisítésével foglalkozó cégnél.

FIGYELEM! A berendezés beltéri alkalmazásra szolgál.

Az önmagában is biztonságos szerkezeti felépítés, a biztonsági megoldások és a kiegészítő védőfelszerelések alkalmazása mellett is mindig fennmarad a munkavégzés közben bekövetkező balesetek minimális veszélye.

A Li-Ion akkumulátorokból az elektrolit klfolyhat, az akkumulátor meggyulladhat vagy fel is robbanhat, ha hagyja túl magas hömérsékletre felmelegedni, vagy rövidre zárja. Ne hagyja kocsijában meleg, verőfényes napokon. Tilos az akkumulátort megbontani. A Li-Ion akkumulátorok biztonsági elektronikával vannak felszerelve, amely sérülése akár az akkumulátor meggyulladásához vagy felrobbanásához is vezethet.

Az alkalmazott jelzések magyarázata

1234

5

6

7

8

91011

1. Olvassa el a használati utasítást, tartsa be a benne található figyelmeztetéseket és biztonsági szabályokat!

2. Használjon védőszemüveget és fülvédőt.

3. Gyerekeket ne engedje a berendezéshez.
4. Óvja az esőtől
5. Helyiségekben használandó, óvja a víztől és nedvességtől.
6. Újrahasznosítás.
7. Kettes érintésvédelmi osztály.
8. Szelektíven gyűjthető.
9. Ne dobja a cellákat tüzbe.
10. Veszélyezteti az vízi élővilágot
11. Ne engedje 50°C fölé felmelegedni.

FELÉPÍTÉS ÉS RENDELTETÉS

A fúró-csavarozó akkumulátorról táplált elektromos szerszám. A meghajtást egyenáramú kefe nélküli motor és planetáris erőátviteli szerkezet biztosítja. A fúró-csavarozó önvágó csavarok fába, fémbe, műanyagba és kerámiába csavarozását és kicsavarozását, valamint az említett anyagokban furatok készítését szolgálja. Az akkumulátoros, vezeték nélküli elektromos szerszámok különösen hasznosak lehetnek a belsőépítészeti, az átalakítási feladatok kivitelezése során, stb.

Tilos az elektromos szerszámot rendeltetésétől eltérő célra alkalmazni.

AZ ÁBRÁK LEÍRÁSA

Az alábbi számozás a gép elemeinek a jelen használati utasítás ábrái szerinti jelöléseit követi.

1. Gyorsbefogó tokmány
2. Gyorsbefogó tokmány gyűrű
3. Forgatónyomaték-állító gyűrű
4. Fokozatváltó kapcsoló
5. Forgásirányváltó kapcsoló
6. Fogantyú

7. Akkumulátor

8. Akkumulátor rögzítő gomb

9. Kapcsoló
10. Világítás
11. LED dióda
12. Akkumulátortöltő
13. Az akkumulátor töltöttségi állapota kijelzőjének gombja
14. Akkumulátor feltöltés kijelző (LED diódák).
    * Előfordulhatnak különbségek a termék és az ábrák között.

AZ ALKALMAZOTT PIKTOGRAMOK LEÍRÁSA

FIGYELEM

FIGYELMEZTETÉS

ÖSSZESZERELÉS / BEÁLLÍTÁS

TÁJÉKOZTATÓ

A MUNKA ELÖKÉSZÍTÉSE

AZ AKKUMULÁTOR KIVÉTELE / BEHELYEZÉSE

• Állítsa a forgási irány kapcsolót (5) a középső állásba.
• Nyomja meg az akkumulátor rögzítő gombot (8) és húzza ki az akkumulátort (7) (A ábra).
• Helyezze be a feltöltött akkumulátort (7) a markolatban levő aljzatba, az akkumulátor rögzítő gomb bekattanáság (8).

AZ AKKUMULÁTOR TÖLTÉSE

A berendezés részlegesen feltöltött akkumulátorral kerül leszállításra. Az akkumulátor töltését 4°C - 40°C környezeti hőmérséklet mellett végezze. Az új, vagy a hosszabb ideig nem használt akkumulátor a teljes kapacitást 3 - 5 töltési és lemerülési ciklus után éri el.

• Vegye ki az akkumulátort (7) az elektromos szerszámból (A ábra).

Csatlakoztassa az akkumulátortöltöt (230 V AC) hálózati aljzatba.

- Tolja be az akkumulátort (7) a töltőből (12) (B ábra). Ellenőrizze, hogy az akkumulátor megfelelően be van helyezve (teljesen ven tolva).

A töltő hálózati (230 V AC) aljzatra való csatlakoztatása után a töltön felgyullad a zöld dióda (11), ami a feszültség csatlakoztatását jelzi.

Az akkumulator (7) töltőben (12) való elhelyezése után a töltőn felgyullad a piros dióda (11), mely jelzi az akkumulátor töltési folyamatát. Ezzel egyidejűleg az akkumulátor töltési állapot zöld diódák (14) különböző módon villognak (lásd az alábbi leírást).

- Az összes dióda villog, az azt jelenti, hogy az akkumulátor lemerült, szükséges annak újra töltése.

- Két dióda villog, az az akkumulátor részleges lemerülését jelzi.

- Egy dióda villog, az akkumulátor töltöttségének magas szintjére utal. Az akkumulátor feltöltése után a töltön a dióda (11) zölden világít, az akkumulátor töltés állapot diódák (14) pedig folyamatosan világítanak. Egy idő után (kb. 15mp) az akkumulátor töltés állapot diódák (14) kialszanak.

Az akkumulátort ne töltse 8 óránál hosszabb ideig. Hosszabb töltési idő az akkumulátor elemeinek károsodásához vezethet. A töltő nem kapcsol ki automatikusan az akkumulátor teljes feltöltése után. A töltön a zöld dióda továbbra is világít. Az akkumulátor töltés állapot diódák egy idő után kialszanak. Csatlakoztassa le a feszültséget az akkumulátornak a töltő aljzatából való kivétele előtt. Kerülje az egymást követő rövid töltéseket. Ne töltse az akkumulátorokat a berendezés rövid használata után. Az egymást követő szükséges töltések közötti idő rövidülése az akkumulátor elhasználódására utal és azt ilyenkor ki kell cserélni.

A töltés során az akkumulátor erősen felmelegedik. Ne vegye használatba azonnal a töltés után - várja meg, amíg lehül szobahömérsékletre. Így elkerülheti az akkumulátor esetleges károsodását.

AZ AKKUMULÁTOR TÖLTÖTTSÉGI ÁLLAPOTÁNAK KIJELZÉSE

Az akkumulátor töltéskijelzővel van felszerelve (3 LED dióda) (14). Az akkumulátor feltöltési szintjének ellenőrzéséhez nyomja be a (13) akkumulátortöltés-kijelző gombot (C. ábra). Az összes dióda kigyulladása az akkumulátor töltöttségének magas szintjére utal. Ha két dióda világít, az az akkumulátor részleges lemerülését jelzi. Ha csak a dióda világít, az azt jelenti, hogy az akkumulátor lemerült, szükséges annak újra töltése.

ORSÓFÉK

A fúró-csavarozó fel van szerelve elektronikus orsófékkel, amely az indítókapcsoló (9) felengedése után azonnal megállítja az orsót. A fék az orsó kikapcsolás utáni szabad továbbforgásának megakadályozásával segíti a be- és kicsavarásnál a pontos munkavégzést.

MUNKAVÉGZÉS / BEÁLLÍTÁSOK

BE- ÉS KIKAPCSOLÁS

Bekapcsolás - nyomja be az indítókapcsolót (9). Kikapcsolás - engedje fel az indítókapcsolót (9).

A (9) kapcsoló benyomása a munkaterületet megvilágító (10) diódát (LED) bekapcsolja.

A FORDULATSZÁM BEÁLLÍTÁSA

A csavarozás vagy a fúrás fordulatszámát munka közben a (9) indítókapcsolóra gyakorolt nyomás növelésével vagy csökkentésével lehet szabályozni. A fordulatszám-szabályzás lehetővé teszi a lágyindítást, ami gipszben vagy csempében való fúrásnál megakadályozza a fúrószár elcsúszását, be- és kicsavarozásnál pedig segít a jobb, pontosabb munkavégzésben.

TÚLTERHELÉS ELLENI VÉDELEM

A forgónyomaték-állító (3) gyűrű helyzetének megválasztásával tartósan beállíthatja a tengelykapcsolót a meghatározott forgatónyomaték értéke. A beállított forgatónyomaték-érték elérésekor a nyomáshatároló tengelykapcsoló azonnal szétkapcsol. Így megakadályozható a csavar túlhajtása, illetve a fúró-csavarozó esetleges károsodása.

A FORGÓNYOMATÉK BEÁLLÍTÁSA

- A különféle csavarokhoz ill. anyagokhoz más és más forgatónyomatékértéket kell alkalmazni.

• A forgatónyomaték-érték annál nagyobb, minél nagyobb az adott helyzetnek megfelelő számjelzés (D ábra).
• Állítsa a (3) forgónyomaték-állitó gyűrűt a meghatározott forgatónyomaték értékre.
• A munkát kezdje mindig alacsonyabb forgatónyomaték-értékkel.
• Emelje a forgatónyomatékot fokozatosan addig, amíg el nem éri a kielégítő eredményt.
• A csavarok kihajtásához nagyobb értéket kell választani.
• A fúráshoz válassza a fúrás jellel jelölt beállítást. Ennél a beállításnál a legnagyobb a forgatónyomaték értéke.
• A megfelelő forgatónyomaték érték megválasztásának képessége a gyakorlat megszerzésével alakul ki.

A forgatónyomaték-szabályzó gyűrű „fúró” helyzetbe állítása kiiktatja a nyomáshatároló tengelykapcsoló működését.

A MUNKASZERSZÁM BESZERELÉSE

• Állítsa a forgási irány kapcsolót (5) a középső állásba.
  A gyorsbefogó tokmány gyűrűjét (2) az óra járásával ellenkező irányba forgatva a pofák kinyilnak, lehetővé téve a fúró vagy a csavarhúzó bit behelyezését (E ábra).
• A munkaszerszám rögzítéséhez forgassa el a gyorsbefogó tokmány gyűrűjét (2) az óra járásával megfelelő irányban és erőteljesen húzza meg.
  A szerszámszárak kivétele a befogatás müveleteinek fordított sorrendben történő végrehajtásával történik.

A fúró vagy csavarhúzó bit gyorsbefogó tokmányban való befogásakor ügyeljen a szerszám megfelelő helyzetére. Rövid csavarozó hegyek és bitek használata esetén használja a tartozék mágneses csavarhúzó betét adaptert hosszabbitóként.

FORGÁSIRÁNY JOBBRA - BALRA

A (5) forgásirányváltó kapcsolóval megválasztható a csavarozó orsójának forgásiránya (F. ábra).

Forgásirány jobbra - állítsa a (5) forgásirányváltó kapcsolót baloldali végállásba.

Forgásirány balra - állítsa a (5) forgásirányváltó kapcsolót jobboldali végállásba.

* A kapcsoló adott forgásirányhoz tartozó állása egyes esetekben eltérhet a fentiekben leirtaktól. Elsösorban a kapcsolón vagy a szerszám házán található jelzéseket vegye figyelembe.

A (5) forgásirány-váltó kapcsoló biztonsági állása a középső állás, ebben a helyzetben kizárja a szerszám véletlen elindítását:

- Ebben az állásban a fúró-csavarozót nem lehet elindítani.

• Helyezze ebbe az állásba a kapcsolót, ha cserélni kívánja a befogott fúrószárat vagy szerszámot.
• Bekapcsolás előtt ellenőrizze, hogy a (5) irányváltó kapcsoló a

megfelelő állásban van-e.

Tilos a forgásirányt megváltoztatni akkor, amikor a fúró-csavarozó orsója forog.

SEBESSÉGVÁLTÁS

A sebességváltó kapcsoló (4) (G ábra) lehetővé teszi a fordulatszám terjedelem növekedését.

I fokozat: a fordulatszám tartomány alacsonyabb, nagyobb a forgatónyomaték.

II fokozat: a fordulatszám tartomány magasabb, kisebb a forgatónyomaték.

A végzett munkától függően állítsa a sebességváltó kapcsolót a megfelelő állásba. Amennyiben a kapcsolót nem lehet elmozdítani, forgassa meg az orsót.

Tilos a sebességváltó kapcsolót átállítani a fúró-csavarozó működése közben. Ez az elektromos szerszám megsérüléséhez vezethet.

A hosszú ideig tartó, kis fordulatszámon végzett fúrás a motor túlmelegedéséhez vezethet. Tartson rendszeres szünetet a munkában, vagy engedje, hogy a szerszám terhelés nélkül a maximális fordulatszámon működjön mintegy 3 percig.

MARKOLAT

A fúró-csavarozó praktikus fogantyúval (6) rendelkezik, mellyel azt felakaszthatja az övére pl. a magaslati munkák során.

KEZELÉSE ÉS KARBANTARTÁSA

A telepítéssel, szabályozással, javítással vagy kezeléssel kapcsolatos bárminemű tevékenység megkezdése előtt vegye ki az akkumulátort a berendezésből.

KARBANTARTÁSA ÉS TÁROLÁSA

• Minden esetben ajánlott a használat befejeztével azonnal megtisztítani a szerszámot.
• A tisztításához ne használjon vizet vagy egyéb folyadékot.
• A berendezést száraz szövettel, vagy alacsony nyomású sürített levegővel kell tisztítani.
• Ne használjon tisztítószert vagy oldószert, mert megrongálhatják a műanyagból készült alkatrészeket.
• Rendszeresen tisztítsa ki a motor házának szellőzőnyílásait, hogy megelőzze ezzel a berendezés esetleges túlmelegedését.
• A berendezés mindenkor száraz, gyermekektől elzárt helyen tárolandó.
• A berendezést kivett akkumulátorral kell tárolni.

GYORSBEFOGÓ TOKMÁNY CSERE

A gyorsbefogó tokmány a fúró-csavarozó orsó menetére került felcsavarozásra és csavarral rögzítésre került.

• Állítsa a forgási irány kapcsolót (5) a középső állásba.
• Húzza szét a gyorsbefogó pofáit (1) és csavarozza be a rögzítő csavart (bal menetes) (H ábra).
• Rögzítse a hatlapú kulcsot a gyorsbefogó tokmányban és enyhén ütögesse a hatlapú kulcs másik másik végét.
  • Csavarozza ki a gyorsbefogó tokmányt.
• A gyorsbefogó tokmány felszerelést a leszereléssel ellentétés sorrendben kell elvégezni.

Bármiféle felmerülő meghibásodás javítását bizza a gyártó márkaszervizére.

MÜSZAKI JELLEMZÖK

NÉVLEGES ADATOK

Akkumulátoros fúró-csavarozó 58G019
Paraméter Érték
Akkumulátorfeszültség 18 V DC
Üresjárati fordulatszám terjedelem	I fokozat 0-500	min-1
	II fokozat 0-1700	min-1
Gyorsbefogó tokmány terjedelme 2-13 mm
Forgatónyomaték szabályozás terjedelme 1 – 16 + wiercenie
Max. forgatónyomaték („puha" csavarozás) 38 Nm
Max. forgatónyomaték („kemény" csavarozás) 58 Nm
Érintésvédelmi osztály III
Tömege 1,2 kg
Gyártás éve 2021
A 58G019 mind a gép típusát, mind meghatározását jelenti
Graphite Energy+ rendszerű akkumulátor
Paraméter Érték
Akkumulátor 58G001 58G004
Akkumulátorfeszültség 18 V DC 18 V DC
Akkumulátor típus Li-Ion Li-Ion
Akkumulátor kapacitása 2000 mAh 4000 mAh
Környezeti hőmérséklet tartomány 4	^ - 40^	4^ - 40^
Akkumulátor töltési idő 58G002 1 h 2 h
Tömeg 0,400 kg 0,650 kg
Gyártás éve:	2021	2021

Graphite Energy+ rendszerű töltők
Paraméter Érték
Töltő típus	58G002
Tápfeszültség	230 V AC
Hálózati frekvencia	50 Hz
Töltőfeszültség	22 V DC
Max. töltőáram	2300 mA
Környezeti hőmérséklet tartomány	4°C – 40°C
Akkumulátor töltési idő 58G001	1 h
Akkumulátor töltési idő 58G004	2 h
Érintésvédelmi osztály	II
Tömege	0,300 kg
Gyártás éve	2021

ZAJ- ÉS REZGÉSVÉDELMI ADATOK

Hangnyomás-szint	Lp_A=77,5 dB(A) K=3 dB(A)
Hangteljesítmény-szint	Lw_A=88,5 dB(A) K=3 dB(A)
Rezgésgyorsulás	a_n=2,04 m/s^2 K=1,5 m/s^2

Zajjal és vibrációval kapcsolatos információk

A berendezés által kibocsátott zaj a kibocsájtott hangnyomás-szinttel Lp h és a hangerő-szinttel Lw h került leírásra, (ahol a K mérési bizonytalanság). A berendezés által gerjesztett rezgés az a _h rezgésgyorsulással került leírásra (ahol a K a mérési pontatlanság).

A jelen útmutatóban megadott: kibocsájtott hangnyomás-szint Lp, hangerő-szint Lw, valamint a rezgésgyorsulás a, az EN 60745-1 szabvánnyal került megadásra. Az a, rezgésgyorsulás a berendezések összehasonlításához és a rezgés előzetes kiértékeléséhez használható fel.. A megadott rezgési szint egyedül a berendezés alapvető alkalmazásaira vonatkozik. Amennyiben a berendezés egyéb alkalmazásokra vagy egyéb munkaszerszámokkal kerül használásra, a rezgés szintje módosulhat. A berendezés nem elegendő, vagy túl ritka karbantartása magasabb rezgést fog kiváltani. A fent megadott okok növelhetik a rezgés mértékét a munkavégzés folyamata alatt.

A rezgés mértékének felbecsüléséhez vegye figyelembe azokat az időszakokat, amikor a berendezés ki van kapcsolva, vagy amikor be van kapcsolva, de nincs használatban. Az összes tényező pontos felbecsülése után az összes rezgés mértéke lényegesen kisebb lehet.

A felhasználó rezgés hatása elleni védelme érdekében további biztonsági intézkedéseket kell megtenni: a berendezés és a munkaszerszámokat ciklikus karbantartása, a kezek megfelelő hőmérséklete és a megfelelő munkaszervezés.

KÖRNYEZETVÉDELEM

Az elektromos üzemü termékeket ne dobja ki a házi szemettel, hanem azt adja le hulladékkezelésre, hulladékgyűjtésre szakosodott helyen. A hulladékkezeléssel kapcsolatos kérdéseire választ kaphat a termék kereskedőjétől, vagy a helyi hatóságoktól. Az elhasználódott elektromos és elektronikai berendezések a természeti környezetre ható anyagokat tartalmaznak. A hulladékkezelésnek, újrahasznosításnak nem alávetett berendezések potenciális veszelyforrást jelentenek a környezet és az emberi egészség számára.

Li-Ion

Az akkumulátorokat / elemeket tilos a háztartási hulladékkal együtt kidobni, tilos azokat tüzbe, vagy vízbe dobni. A megrongálódott vagy elhasznalódott akkumulátorokat megfelelő újrahsznosításnak kell alávetni az akkumulátorok és elemek megsemmisítésére vonatkozó érvényes irányel szerint. Az elemeket a teljesen lemerült gyűjtőhelékre kell visszahozni, ha az akkumulátorok nem teljesen lemerültek, akkor azokat rövidzárlat ellen kell védeni. A használt akkumulátorokat ingyenesen lehet visszaküldeni a kereskedelmi helyeken. Az áru vevője köteles a használt elemeket visszaszolgáltatni.

* A változtatás joga fenntartva!

A „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (székhelye: Varsó, ul. Pograniczna 2/4) (a továbbiakban: Grupa Topex:) kijelenti, hogy a jelen hználati utastás (továbbiakban: „Használati Utasítás”) tartalmával – ideértve többek között annak szövegével, a felhasznált fényképekkel, vázlatokkal, rajzokkal, valamint a formai megjelenéssel – kapcsolatos összes szerzői jog a Grupa Topex kizárólagos tulajdonát képezi és mint ilyenek jogi védelem alatt allnak, az 1994. február 4-i, a szerzői és ahhoz hasonló jogokról szóló törvényben foglaltak szerint (Dz.U. (Törvényközlony) 2006. évf. 90. szám 631. tétel, a később költyazósakkal). A Használati Utasítás egészének vagy bármely részletének haszonzerzés céljából történő másolása, feldolgozása, közzététele, megyáltoztatása a Grupa Topex Irásos engedélye nélkül polgárjogi és büntetőjogi felelősségre vonás terhe mellett szigorüan tilos.

TRADUCERE A INSTRUCTIUNILOR ORIGINALE

MAŞINĂ DE GĂURIT – ÎNŞURUBAT CU ACUMULATOR 58G019

NOTĂ: ÎNAINTE DE UTILIZAREA ACUMULATORULUI TREBUIE SĂ CITIȚI CU ATENȚIE ACEASTĂ INSTRUCTIUNE ȘI S-O PĂSTRAȚI PENTRU URMĂTOAREA FOLOSIRE.

NORME SPECIFICE DE SECURITATE

NORMELE PRINCIPALE DE SECURITATE PRIVIND UTILIZAREA MAŞINII DE GÄURIT ŞI DE İNŞURUBAT CU ACUMULATOR

/Signed for and on behalf of://A tanúsítványt a következő nevében és megbizásából irták alá//

Podpísané v mene://Podepsáno jménem://Подписано от името на://Semnat in numele://

/GRUPA TOPEX Quality Agent//A GRUPA TOPEX Minőségügyi

meghatalmazott képviselője//Splnomocnenec Kvalita TOPEX GROUP/

/Zástupce pro Kvalitu TOPEX GROUP//Качествен представител

ha GRUPA TOPEX//Reprezentant de calitate al GRUPA TOPEX//
