58G019 - Vŕtačka Graphite - Bezplatný návod na obsluhu

Typ produktu	Bezdrôtová vŕtačka-skrutkovač s príklepom
Značka	Graphite
Model	58G019
Napätie batérie	18 V DC
Typ batérie	Li-Ion
Kapacita batérie (štandardná)	2000 mAh (model 58G001)
Rozsah voľnobežných otáčok	Rýchlosť I: 0-500 ot/min Rýchlosť II: 0-1700 ot/min
Otvor skľučovadla	2-13 mm (rýchloupínacie skľučovadlo)
Max. krútiaci moment (tvrdé skrutkovanie)	58 Nm
Max. krútiaci moment (mäkké skrutkovanie)	38 Nm
Rozsah nastavenia krútiaceho momentu	1-16 + poloha vŕtania
Hmotnosť (bez batérie)	1,2 kg
Trieda ochrany	III
Hladina akustického tlaku	Lp_A = 77,5 dB(A) (K=3 dB)
Hladina akustického výkonu	Lw_A = 88,5 dB(A) (K=3 dB)
Vibrácie (vŕtanie)	ah = 2,04 m/s² (K=1,5 m/s²)
Nabíjačka v balení	Typ 58G002: 230 V AC, 50 Hz, max. prúd 2300 mA
Doba nabíjania (batéria 2000 mAh)	Približne 1 hodina
Hlavné funkcie	Vŕtanie s/bez príklepu, skrutkovanie, skrutkovanie/vyskrutkovanie, mechanická zmena rýchlosti, brzda vretena, LED osvetlenie, indikátor stavu batérie
Údržba a čistenie	Čistite suchou handričkou; nepoužívajte vodu ani rozpúšťadlá; čistite vetracie štrbiny
Bezpečnosť	Používajte ochranu sluchu a ochranné okuliare; na izolovaných povrchoch, ak hrozí riziko skrytých káblov; nevystavujte batériu vlhkosti ani teplu
Opraviteľnosť	Neopravujte sami; všetky opravy zverte výrobcovi alebo autorizovanému servisu
Rok výroby	2021

Často kladené otázky - 58G019 Graphite

Ako nabíjať batériu vŕtačky 58G019?

Vyberte batériu z vŕtačky, pripojte nabíjačku do zásuvky 230 V AC, vložte batériu do nabíjačky. Červená dióda signalizuje nabíjanie. Po nabití sa rozsvieti zelená dióda. Neprekračujte 8 hodín nabíjania.

Aká je kapacita batérie dodávanej s vŕtačkou?

Vŕtačka 58G019 je zvyčajne dodávaná s batériou 58G001 s kapacitou 2000 mAh. Batéria 58G004 s kapacitou 400 mAh je k dispozícii samostatne.

Ako nastaviť krútiaci moment pri skrutkovaní?

Otáčajte nastavovacím krúžkom krútiaceho momentu (3) a vyberte hodnotu od 1 do 16. Čím vyššie číslo, tým väčší krútiaci moment. Pre vŕtanie nastavte krúžok na symbol vrtáka pre maximálny krútiaci moment.

Ako zmeniť rýchlosť otáčania?

Použite prepínač rýchlostí (4). Poloha I pre nízke otáčky a vysoký krútiaci moment, poloha II pre vysoké otáčky a nižší krútiaci moment. Nikdy nemeňte rýchlosť počas chodu vŕtačky.

Ako vložiť vrták alebo bit?

Prepínač smeru nastavte do stredovej polohy. Otáčajte krúžkom rýchloupínacieho skľučovadla (2) doľava na otvorenie čeľustí, vložte nástroj, potom otáčajte doprava na pevné utiahnutie.

Môže vŕtačka vŕtať do betónu?

Áno, v režime s príklepom. Vyberte režim príklepu pomocou prepínača režimov (15). Používajte vrtáky určené na betón.

Čo robiť, ak batéria vyteká?

Opatrne utrite kvapalinu handričkou. Zabráňte kontaktu s pokožkou alebo očami. Pri kontakte dôkladne umyte vodou a v prípade potreby vyhľadajte lekára.

Ako udržiavať vŕtačku?

Po každom použití ju očistite suchou handričkou. Nepoužívajte vodu ani rozpúšťadlá. Vyfúkajte vetracie štrbiny stlačeným vzduchom s nízkym tlakom. Skladujte na suchom mieste mimo dosahu detí.

Aké bezpečnostné vybavenie používať?

Používajte chrániče sluchu a ochranné okuliare. Ak vŕtate v oblastiach, kde môžu byť skryté elektrické káble, držte vŕtačku za izolované povrchy rukoväte.

Kde nájdem náhradné diely alebo nechať vŕtačku opraviť?

Všetky opravy musí vykonať výrobca alebo autorizované servisné stredisko. Neopravujte zariadenie sami. Kontaktujte svojho predajcu alebo zákaznícky servis Graphite.

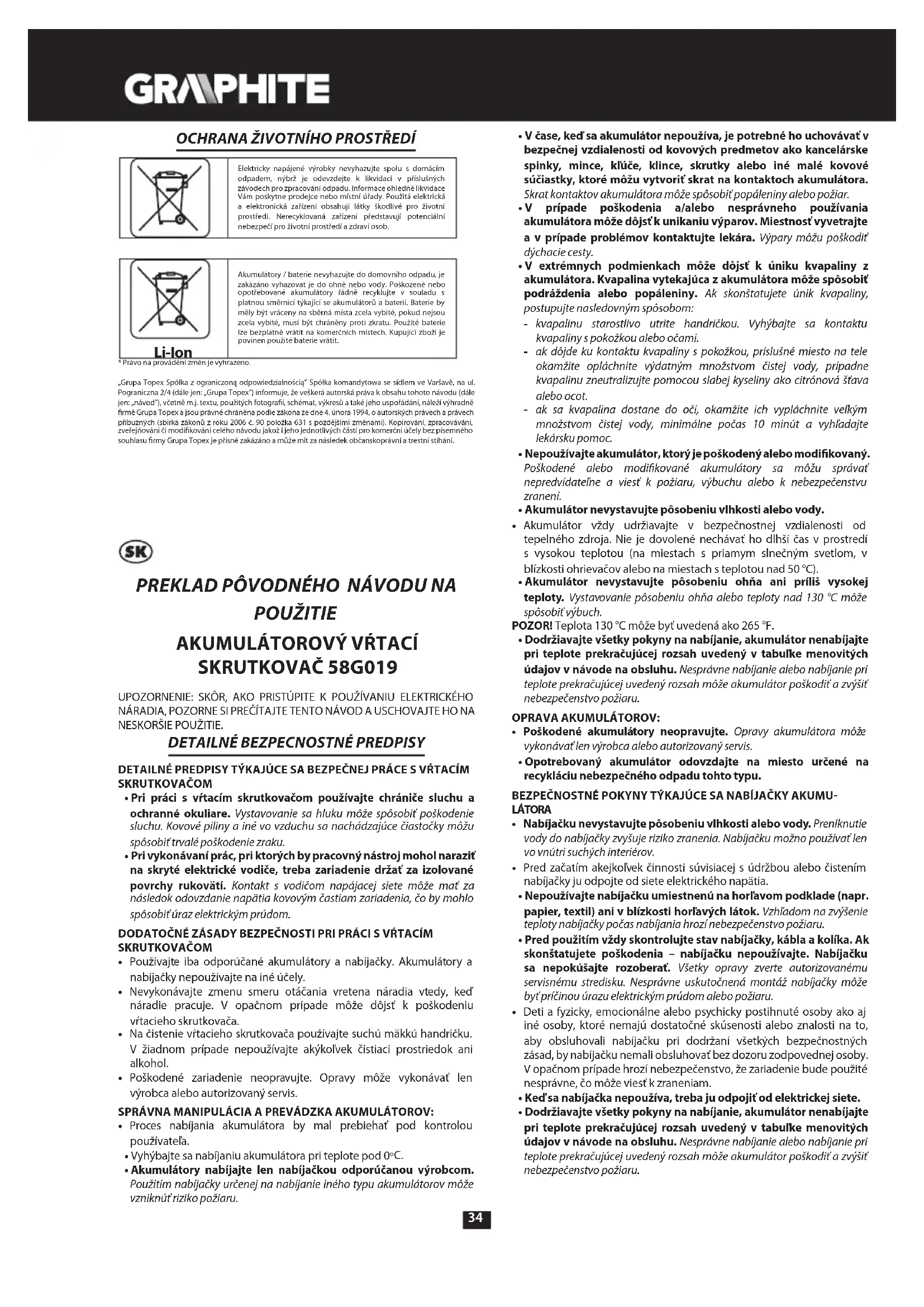

NÁVOD NA OBSLUHU 58G019 Graphite

• Pri práci s vírtacím skrutkovačom používajte chrániče sluchu a ochranné okuliare. Vystavovanie sa hluku môže spôsobit' poškodenie sluchu. Kovové piliny a iné vo vzduchu sa nachádzajúce čiastočky môžu spôsobit' trvalé poškodenie zraku.
• Pri vykonávaní prác, pri których by pracovný nástroj mohol narazit na skryté elektrické vodiče, treba zariadenie držať za izolované povrchy rukováti. Kontakt s vodičom napájacej siete môže mať za následok odovzdanie napätia kovovým častiam zariadenia, čo by mohlo spôsobit úraz elektrickým prúdom.

DODATOČNÉ ZÁSADY BEZPEČNOSTI PRI PRÁCI S VŘTACÍM SKRUTKOVAČOM

• Použivajte iba odporúčané akumulátory a nabíjačky. Akumulátory a nabíjačky nepouživajte na iné účely.
• Nevykonávajte zmenu smeru otáčania vretena náradia vtedy, keď náradie pracuje. V opačnom prípade môže dôjst’ k poškodeniu vírtacieho skrutkovača.
• Na čistenie vítacieho skrutkovača používajte suchú mäkkú handričku. V žiadnom prípade nepoužívajte akýkolvek čistiaci prostriedok ani alkohol.
• Poškodené zariadenie neopravujte. Opravy môže vykonávať len výrobca alebo autorizovaný servis.

SPRÁVNA MANIPULÁCIA A PREVÁDZKA AKUMULÁTOROV:

• Proces nabijania akumulátora by mal prebiehať pod kontrolou používatel'a.
• Vyhýbajte sa nabíjaniu akumulátora pri teplote pod 0°C.
• Akumulátory nabíjajte len nabíjačkou odporúčanou výrobcom.
  Použitím nabíjačky určenej na nabíjanie iného typu akumulátorov môže vzniknút riziko požiaru.

• V čase, keď sa akumulátor nepoužíva, je potrebné ho uchovávať v bezpečnej vzdialenosti od kovových predmetov ako kancelárske spinky, mince, klůče, klince, skrutky alebo iné malé kovové súčiastky, ktoré môžu vytvorit’ skrat na kontaktoch akumulátora. Skrat kontaktov akumulátora môže spôsobit popáleniny alebo požiar.
• V prípade poškodenia a/alebo nesprávneho používania akumulátora môže dôjst'k unikaniu výparov. Miestnost' vyvetrajte a v prípade problémov kontaktujte lekára. Výpary môžu poškodit' dýchacie cesty.
• V extrémnych podmienkach môže dôjst k úniku kvapaliny z akumulátora. Kvapalina vytekajúca z akumulátora môže spôsoblť podráždenia alebo popáleniny. Ak skonštatujete únik kvapaliny, postupujte nasledovným spôsobom:

- kvapalinu starostlivo utrite handričkou. Vyhýbajte sa kontaktu kvapaliny s pokožkou alebo očami.

- ak dôjde ku kontaktu kvapaliny s pokožkou, príslušné miesto na tele okamžite opláchnite výdatným množstvom čistej vody, prípadne kvapalinu zneutralizujte pomocou slabej kyseliny ako citrónová šťava alebo ocot.

- ak sa kvapalina dostane do očí, okamžite ich vypláchnite velkým množstvom čistej vody, minimálne počas 10 minút a vyhládajte lekársku pomoc.

• Nepoužívajte akumulátor, ktorý je poškodený alebo modifikovaný. Poškodené alebo modifikované akumulátory sa môžu správať nepredvídatelne a viest' k požiaru, výbuchu alebo k nebezpečenstvu zranení.
• Akumulátor nevystavujte pôsobeniu vlhkosti alebo vody.

- Akumulátor vždy udržiavajte v bezpečnostnej vzdialenosti od tepelného zdroja. Nie je dovolené nechávať ho dlhší čas v prostredí s vysokou teplotou (na miestach s priamym slnečným svetlom, v blízkosti ohrievačov alebo na miestach s teplotou nad 50 °C).

Akumulátor vždy udržiavajte v bezpečnostnej vzdialenosti od tepelného zdroja. Nie je dovolené nechávať ho dlhší čas v prostredí s vysokou teplotou (na miestach s priamym slnečným svetlom, v blízkosti ohrievačov alebo na miestach s teplotou nad 50 °C).

- Akumulátor nevystavujte pôsobeniu ohňa ani priliš vysokej teploty. Vystavovanie pôsobeniu ohňa alebo teploty nad 130 °C môže spôsobit výbuch.

POZOR! Teplota 130 °C môže byť uvedená ako 265 °F.

- Dodržiavajte všetky pokyny na nabíjanie, akumulátor nenabíjajte pri teplote prekračujúcej rozsah uvedený v tabulke menovitých údajov v návode na obsluhu. Nesprávne nabíjanie alebo nabíjanie pri teplote prekračujúcej uvedený rozsah môže akumulátor poškodiť a zvýšiť nebezpečenstvo požiaru.

OPRAVA AKUMULÁTOROV:

• Poškodené akumulátory neopravujte. Opravy akumulátora môže vykonávať len výrobca alebo autorizovaný servis.
• Opotrebovaný akumulátor odovzdajte na miesto určené na recykláciu nebezpečného odpadu tohto typu.

BEZPEČNOSTNÉ POKYNY TÝKAJÚCE SA NABÍJAČKY AKUMULÁTORA

• Nabíjačku nevystavujte pôsobeniu vlhkosti alebo vody. Preniknutie vody do nabíjačky zvyšuje riziko zranenia. Nabíjačku možno používať len vo vnútri suchých interiérov.
• Pred začatím akejkolvek činnosti súvisiacej s údržbou alebo čistením nabíjačky ju odpojte od siete elektrického napätia.
• Nepoužívajte nabíjačku umiestnenú na horľavom podklade (napr. papier, textil) ani v blízkosti horľavých látok. Vzhľadom na zvýšenie teploty nabíjačky počas nabíjania hrozí nebezpečenstvo požiaru.

- Pred použitím vždy skontrolujte stav nabíjačky, kábla a kolíka. Ak skonštatujete poškodenia – nabíjačku nepoužívajte. Nabíjačku sa nepokúšajte rozoberať. Všetky opravy zverte autorizovanému servisnému stredisku. Nesprávne uskutočnená montáž nabíjačky môže byť pričinou úrazu elektrickým prúdom alebo požiaru.

- Deti a fyzicky, emocionálne alebo psychicky postihnuté osoby ako aj iné osoby, ktoré nemajú dostatočné skúsenosti alebo znalosti na to, aby obsluhovali nabíjačku pri dodržaní všetkých bezpečnostných zásad, by nabíjačku nemali obsluhovat bez dozoru zodpovednej osoby. V opačnom prípade hrozi nebezpečenstvo, že zariadenie bude použité nesprávne, čo môže viest'k zraneniam.

- Ked'sa nabíjačka nepoužíva, treba ju odpojit' od elektrickej siete.

- Dodržiavajte všetky pokyny na nabíjanie, akumulátor nenabíjajte pri teplote prekračujúcej rozsah uvedený v tabulke menovitých údajov v návode na obsluhu. Nesprávne nabíjanie alebo nabíjanie pri teplote prekračujúcej uvedený rozsah môže akumulátor poškodiť a zvýšiť nebezpečenstvo požiaru.

OPRAVA NABÍJAČKY

- Poškodenú nabíjačku neopravujte. Opravy nabíjačky môže vykonávat len výrobca alebo autorizovaný servis.

POZOR! Zariadenie slúži na prácu v interiéri.

Napriek použitiu vo svojej podstate bezpečnej konštrukcie, používaniu bezpečnostných prostriedkov a dodatočných ochranných prostriedkov vždy existuje minimálne riziko úrazov pri práci.

Akumulátory Li-lon môžu vytiect, zapáliť sa alebo vybuchnúť v prípade, že sa nahrejů na vysoků teplotu alebo na nich vznikne skrat. Nie je dovolené odkladať ich v aute počas horúcich a slnečných dní. Akumulátor neotvárajte. Akumulátory Li-lon obsahujú elektronické bezpečnostné zariadenia, ktoré v prípade poškodenia môžu spôsobit, že akumulátor sa zapáli alebo vybuchne.

Vysvetlenie použitých piktogramov

1234

6

7

8

5

91011

1. Prečítajte si návod na obsluhu, dodržiavajte výstrahy a bezpečnostné pokyny, ktoré sa v čnom nachádzajú.
2. Používajte ochranné okuliare a chrániče sluchu.
3. Zabráňte prístupu detí do blízkosti zariadenia.
4. Chránte pred daždom.
5. Používajte v interiéroch, chráně pred vodou a vlhkostou.
6. Recyklácia.
7. Druhá ochranná trieda.
8. Triedený zber.
9. Články nevyhadzujte do ohňa.
10. Ohrozujú vodné prostredie.
11. Vyhýbajte sa zohriatiu nad 50 °C.

KONŠTRUKCIA A POUŽITIE

Vítací skrutkovač je elektrické náradie napájané akumulátorom. Poháňaný je bezkeľkovým motorom jednosmerného prúdu spolu s planetárnou prevodovkou. Vítací skrutkovač je určený na skrutkovanie skrutiek do dreva, kovu, plastov a keramiky a ich vyskrutkovávanie, ako aj na vírtanie otvorov do uvedených materiálov. Elektrické náradia na akumulátorový pohon, bez napájacieho kábla, sa s oblubou využívajú predovšetkým pri prácach súvisiacich so zariadovaním interiérov, úpravou interiérov, atd.

Elektrické náradie nepoužívajte v rozpore s účelom, na ktorý bolo vyrobené.

VYSVETLIVKY KU GRAFICKEJ ČASTI

Nasledujúce číslovanie sa vztahuje na časti zariadenia zobrazené v grafickej časti tohto návodu.

1. Rýchloupínacie skľučovadlo
2. Prsteň rýchloupínacieho skľučovadla
3. Prsteň na reguláciu krútiaceho momentu
4. Prepínač zmeny rýchlostí
5. Prepínač smeru otáčania
6. Držiak
7. Akumulátor
8. Tlačidlo na upevnenie akumulátora

9. Spínač

10. Osvetlenie

11. LED diódy
12. Nabíjačka
13. Tlačidlo signalizácie stavu nabitia akumulátora
14. Signalizácia stavu nabitia akumulátora (LED diódy).
    * Obrázok s výrobkom sa nemusia zhodovat.

VYSVETLIVKY POUŽITÝCH GRAFICKÝCH ZNAČIEK

UPOZORNENIE

VÝSTRAHA

MONTÁŽ/NASTAVENIA

INFORMÁCIA

PRED UVEDENÍM DO PREVÁDZKY

VYBERANIE / VKLADANIE AKUMULÁTORA

• Prepinač smeru otáčok (5) nastavte do stredovej polohy.
• Stlačte tlačidlo na upevnenie akumulátora (8) a akumulátor (7) vysuňte (obr. A).
• Nabitý akumulátor (7) vložte do otvoru v rukováti, až kým zretelne nezacvakne tlačidlo na upevnenie akumulátora (8).

NABÍJANIE AKUMULÁTORA

Zariadenie sa dodáva s čiastočne nabitym akumulátorom. Nabíjanie akumulátora vykonávajte pri teplote prostredia 4 °C - 40 °C. Nový alebo dlhší čas nepouživaný akumulátor dosiahne úplnú schopnosť napájania asi po 3 - 5 cykloch nabitia a vybitia.

- Akumulátor (7) vyberte z náradia (obr. A).

• Sieťový adaptér pripojte do zásuvky el. prúdu (230 V AC).
• Akumulátor (7) zasuňte do nabíjačky (12) (obr. B). Skontrolujte, či je akumulátor správne osadený (úplne zasunutý).

Po zapojení nabíjačky do sietovej zásuvky (230 V AC) sa rozsvieti zelená dióda (11) na nabíjačke, ktorá informuje o pripojení k napătiu.

Po vložení akumulátora (7) do nabíjačky (12) sa rozsvieti červená dióda (11) na nabíjačke, ktorá signalizuje, že prebieha proces nabíjania akumulátora.

Súčasne blikajú zelené diódy (14) stavu nabitia akumulátora v rôznom usporiadání (pozri nasledujúci opis).

• Ak blikajú všetky diódy – znamená to vyčerpanie akumulátora a nevyhnutnosť jeho nabitia.
• Blikanie dvoch diód – znamená čiastočné vybitie.
• Blikanie jednej diódy – znamená vysokú hladinu nabitia akumulátora. Po nabití akumulátora dióda (11) na nabíjačke svieti zeleným svetlom a všetky diódy stavu nabitia akumulátora (14) svietia neprerušovaným svetlom. Po istom čase (približne 15 s) diódy stavu nabitia akumulátora (14) zhasnú.

Akumulátor by sa nemal nabíjať dlhšie ako 8 hodín. Prekročenie tohto času môže mať za následok poškodenie článkov akumulátora. Nabíjačka sa po úplnom nabití akumulátora automaticky nevypne. Zelená dióda na nabíjačke bude dalej svietiť. Diódy stavu nabitia akumulátora po istom čase zhasnú. Pred vybratím akumulátora z otvoru nabíjačky odpojte napájanie. Vyhýbajte sa za sebou nasledujúcim krátkym nabíjaniam. Akumulátory nedobíjajte po krátkom používaní zariadenia. Značné skrátenie času medzi potrebnými nabitiami svedči o tom, že akumulátor je opotrebovaný a je potrebné ho vymeníť.

Akumulátor je vybavený signalizáciou stavu nabitia akumulátora (3 LED diódy) (14). Ak chcete skontrolovať stav nabitia akumulátora, stlačte tlačidlo signalizácie stavu nabitia akumulátora (13) (obr. C). Ak svietia všetky diódy, signalizuje to vysokú hladinu nabitia akumulátora. Ak svietia dve diódy, znamená to čiastočné vybitie. Ak svieti iba jedna dióda, znamená to vyčerpanie akumulátora a nevyhnutnosť jeho nabitia.

BRZDA VRETENA

Vítací skrutkovač má elektronickú brzdu, ktorá zastaví vreteno okamžite po uvolnení tlaku na tlačidlo spínača (9). Brzda zaručuje presnosť skrutkovania a vítania, pretože zabraňuje volnému otáčaniu vretena po vypnutí.

PRÁCA / NASTAVENIA

ZAPÍNANIE / VYPÍNANIE

Každé stlačenie tlačidla spínača (9) spôsobí rozsvietenie diódy (LED) (10),

ktorá osvetluje miesto práce.

REGULÁCIA RÝCHLOSTI OTÁČANIA

Rýchlost' skrutkovania alebo vrtania možno regulovat' počas práce zvyšovaním alebo znižovaním tlaku na tlačidlo spínača (9). Regulácia rýchlosti umožňuje pomalý štart, čo pri vrtaní otvorov do sadry alebo glazúry zabraňuje pošmyknutiu vrtáka, zatial' čo pri skrutkovani a vyskrutkovávaní pomáha udržat kontrolu nad prácou.

SPOJKA PROTI PRETAŽENIU

Nastavenie prsteňa na reguláciu momentu otáčania (3) vo vybranej polohe spôsobuje trvalé nastavenie spojky na určenú hodnotu momentu otáčania. Po dosiahnutí hodnoty nastaveného krútiaceho momentu sa spojka proti preťaženiu automaticky vypne. Umožňuje to zabránenie príliš hlbokému zaskrutkovaniu skrutky alebo poškodeniu vírtacieho skrutkovača.

NASTAVENIE KRÚTIACEHO MOMENTU

- Pre rôzne skrutky a rôzne materiály sa používajú rôzne hodnoty krútiaceho momentu.

• Moment otáčania je tým vyšší, čím je vyššia hodnota čísla zodpovedajúca danej polohe (obr. D).
• Prsteň na reguláciu krútiaceho momentu (3) nastavte na stanovenú hodnotu krútiaceho momentu.
• Prácu vždy začínajte pri nižšej hodnote krútiaceho momentu.
• Krútiaci moment postupne zvyšujte, až kým nedosiahnete uspokojivý výsledok.
• Na vyskrutkovávanie skrutiek volte vyššie hodnoty.
• Na vítanie si vyberte hodnotu označenú symbolom vrtáka. Pri tomto nastavení sa dosahuje najvyššia hodnota krútiaceho momentu.
• Zručnosť pri výbere správneho nastavenia krútiaceho momentu sa získava úmerne s praxou.

Nastavenie prsteňa na reguláciu krútiaceho momentu v polohe vrtania spôsobuje deaktiváciu spojky proti preťaženiu.

MONTÁŽ PRACOVNÝCH NÁSTROJOV

• Prepínač smeru otáčok (5) nastavte do stredovej polohy.
• Otáčaním prsteňa rýchloupínacieho skľučovadla (2) proti smeru hodinových ručičiek (pozri označenie na prstení) možno dosiahnut požadované roztvorenie čelustí, ktoré umožnuje vloženie vrtáka alebo skrutkovacieho nástavca (obr. E).
• Na namontovanie pracovného nástroja treba otáčat' prsteňom rýchloupínacieho sklučovadla (2) v smere hodinových ručičiek a silno utiahnut.
  Demontáž pracovného nástroja sa vykonáva v opačnom poradí ako jeho montáž.

Pri upevňovaní vrtáka alebo skrutkovacieho nástavca v rýchloupínacom sklučovadle venujte pozornosť správnemu umiestneniu nástroja. Pri používaní krátkych skrutkovacích nástavcov alebo bitov použite prídavný magnetický držiak ako predlžovací nástavec.

SMER OTÁČOK VPRAVO - VLAVO

Pomocou prepínača otáčok (5) sa vykonáva výber smeru otáčania vretena (obr. F).

Otáčky doprava – prepínač (5) nastavte do krajnej l'avej polohy. Otáčky dolava – prepínač (5) nastavte do krajnej pravej polohy.
* Upozornenie: v niektorých prípadoch može byť poloha prepínača vzhľadom k otáčkam iná, ako je uvedené. Všimnite si grafické označenie umiestnené na prepinači alebo kryte zariadenia.

Bezpečnou pozíciou je stredná poloha prepínača smeru otáčok (5), ktorá predchádza náhodnému uvedeniu elektrického náradia do pohybu.

• V tejto polohe sa vítací skrutkovač nedá uviesť do pohybu.
• Výmena vrtákov alebo nástavcov sa vykonáva v tejto polohe.
- Pred uvedením do pohybu skontrolujte, či je prepínač smeru otáčok (5) v správnej polohe.

Zmenu smeru otáčok nevykonávajte, ked' je vreteno vrtacieho skrutkovača v pohybe.

ZMENA RÝCHLOSTI

Prepínač zmeny rýchlostí (4) (obr. G) umožňuje zvýšenie rozsahu rýchlosti otáčania.

Rýchlost II: väčší rozsah otáčok, menšia sila krútiaceho momentu.

Podľa vykonávanej práce nastavte prepínač zmeny rýchlosti do vhodnej polohy. Ak sa prepínač nedá presunúť, treba mierne potočit hriadelom.

Prepínač zmeny rýchlostí v žiadnom prípade neprestavujte vtedy, ked' vírtací skrutkovač pracuje. Mohlo by to spôsobit' poškodenie elektrického náradia.

Pri dlhotrvajúcom vítaní pri nízkej rýchlosti otáčania vretena hrozí prehriatie motora. Pri práci dodržiavajte pravidelné prestávky alebo umožnite, aby zariadenie pracovalo naprázdno pri maximálnych otáčkach približne 3 minúty.

DRŽIAK

Vítací skrutkovač má praktický držiak (6), ktorý slúži na zavesenie napr. na montérskom opasku pri výškových prácach.

OŠETROVANIE A ÚDRŽBA

Skôr, ako začnete akúkolvek činnosť súvisiacu s inštaláciou, nastavovaním, opravou alebo údržbou, vyberte akumulátor zo zariadenia.

ÚDRŽBA A SKLADOVANIE

• Zariadenie sa odporúča čistit' hned' po každom jeho použití.

• Na čistenie nepoužívajte vodu ani iné kvapaliny.
• Zariadenie čistite pomocou suchej handričky alebo ho prefúkajte vzduchom stlačeným pod nízkym tlakom.
• Nepoužívajte žiadne čistiace prostriedky ani rozpúšťadlá, pretože môžu poškodit súčiastky vyrobené z plastu.
• Pravidelne čistite vetracie otvory v plášti motora, aby nedošlo k prehriatiu zariadenia.
• Zariadenie vždy skladujte na suchom mieste mimo dosahu detí.
  • Zariadenie odkladajte s vybratým akumulátorom.

VÝMENA RÝCHLOUPÍNACIEHO SKLŮČOVADLA

Rýchloupínacie skľučovadlo je namontované na závite vretena výtacieho skrutkovača a dodatočne zaistené skrutkou.

• Prepínač smeru otáčok (5) nastavte do stredovej polohy.
• Čeluste rýchloupínacieho sklučovadla (1) roztvorte a odskrutkujte upevnovaciu skrutku (ľavý závit) (obr. H).
• Do rýchloupínacieho skľučovadla upevnite hexagonálny klůč a jemne udrite na druhý koniec hexagonálneho klúča.
  • Rýchloupínacie skľučovadlo odskrutkujte.
• Montáž rýchloupínacieho sklučovadla sa vykonáva v opačnom poradí ako jeho demontáž.

Akékol'vek poruchy musia byt odstránené autorizovaným servisom výrobcu.

TECHNICKÉ PARAMETRE

MENOVITÉ ÚDAJE

Akumulátorový vřtací skrutkovač
Parameter Hodnota
Napätie akumulátora 18 V DC
Rozsah rýchlost otáčania pri behu naprázdno	rýchlost I 0-500 min	-1
	rýchlost II 0-1700 min	-1
Rozsah rýchloupínacieho skľučovadla 2 -13 mm
Rozsah regulácie krútiaceho momentu		1 – 16 + vřtanie
Max. točivý moment (mäkké vřtanie) 38 Nm
Max. točivý moment (tvrdé vřtanie) 58 Nm
Ochranná trieda III
Hmotnosť 1,2 kg
Rok výroby 2021
58G019 označuje tak typ, ako aj určenie stroja

Akumulátor systému Graphite Energy+
Parameter Hodnota
Akumulátor 58G001 58G004
Napätie akumulátora	18 V DC	18 V DC
Typ akumulátora	Li-Ion	Li-Ion
Kapacita akumulátora 2000 mAh	4000 mAh
Rozsah okolitej teploty 4	°C - 40°C	4°C - 40°C
Čas nabíjania nabíjačkou 58G002 1 h	2 h
Hmotnost' 0,400 kg 0,650 kg
Rok výroby 2021 2021

Nabíjačka systému Graphite Energy+
Parameter Hodnota
Typ nabíjačky 58G002
Napájacie napätie 230 V AC
Frekvencia napájania 50 Hz
Nabíjacie napätie 22 V DC
Max. prúd nabíjania 2300 mA
Rozsah okolitej teploty 4	°C - 40°C
Čas nabíjania akumulátora 58G001 1 h
Čas nabíjania akumulátora 58G004	2 h
Ochranná trieda	II
Hmotnosť	0,300 kg
Rok výroby	2021

ÚDAJE TÝKAJÚCE SA HLUČNOSTI A VIBRÁCIÍ

Informácie o hluku a vibráciách

Hladina hluku emitovaného zariadením je určená: hladinou akustického tlaku Lp, a hladinou akustického výkonu Lw. (kde K označuje neistotu merania). Vibrovanie zariadenia je určené hodnotou zrýchlení vibrácií a (kde K označuje neistotu merania).

V tomto návode uvedené: hladina akustického tlaku Lp A' , hladina akustického výkonu Lw A a hodnota zrýchlení vibrácií a h boli namerané v súlade s normou EN 60745-1. Uvedenú hladinu vibrácií a h možno použit na porovnávanie zariadení a na predbežné posúdenie expozície vibráciám.

Uvedená hladina vibrácií je representatívna len pre základné použitie zariadenia. Ak bude zariadenie použité na iné účely alebo s inými pracovnými nástrojmi, hladina vibrácií sa môže zmenit. Na vyššiu hladinu vibrácií bude mať vplyv nedostatočná alebo zriedkavo vykonávaná údržba zariadenia. Vyššie uvedené príčiny môžu spôsobit' zvýšenie expozície vibráciám počas celej doby práce.

Na presné ohodnotenie expozície vibráciám treba vziat' do úvahy obdobia, ked'je zariadenie vypnuté alebo ked'je zapnuté, ale nepracuje sa s ním. Po dôkladnom posúdení všetkých činitelov môže byt celková expozícia vibráciám omnoho nižšia.

Na ochranu obsluhujúcej osoby pred následkami vibrácií je potrebné vykonat dodatočné bezpečnostné opatrenia ako: pravidelná údržba zariadenia a pracovných nástrojov, zabezpečenie primeranej teploty rúk a správna organizácia práce.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Výrobky napájané elektrickým průdom sa nesmů likvidovať spoločne s domácim odpadom, ale majů byť odovzdané na recykláciu na urcenom mieste. Informáciu o recyklácií poskytne predajca výrobku alebo mlestne orgány. Opotrebované elektrické a elektronické zariadenia obsahujú látky negativné pôsobiace na životné prostredie. Zariadenie, ktoré nie je odovzdané na recykláciu, predstavuje možnú hrozbu pre životné prostredie a ľudské zdravie.

Akumulatory / batérie neodhadzujte do domáceho odpadu, nevyhadzujte ich do ohňa alebo vody. Połkodené alebo opotrebované akumulatory odovzdajte na recykláciu v súlade s aktualinou smemicou o likvidácii akumulátorov a batéril. Batérile by sa mali vracat na zberne miesta úplne vybité, pokial nie sú úplne vybité, musia byt chránené proti skratu. Použité batérile je možné bezplatne vrátít na komerčných miestach. Kupující tovaru je povinny použité batérile vrátít.

* Právo na zmenu vyhradené.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa so sidlom vo Varšave, ul. Pograniczna 2/4 (dajej iba: „Grupa Topex”) informuje, że všetky autorské práva k obsahu tohto návodu (dajej iba: „Návod”), v rámci toho okrem iného k jeho textu, uvedeným fotografiam, nakresorn, obrázkom a k jeho struktúre, patria výhradne spoločnosti Grupa Topex a podlihejáju pránej ochrane podla zákona zo dňa 4. februára 1994, O autorských a obdobných právach (tl. Dz. U. (Zbierka zakonov Polskej republiký) 2006 č. 90 položka 631 v zmení neskorších zmien). Kopírovanie, spracovávanie, publikovanie, úprava tohto Návodu ako celku alebo jeho jednotlivýchasti na komerčné účely, bez pisomineh suhlasu spoločnosti Grupa Topex, sú príse zakazané a mózu mať za nasledok občianskoprávne a trestnoprávne dósledky.

PREVOD IZVIRNIH NAVODIL

SL

BATERIJSKI VRTALNIK - VIJAČNIK 58G019

POZOR: PRED PRIČETKOM UPORABE ELEKTRIČNEGA ORODJA JE TREBA POZORNO PREBRATI TA NAVODILA IN JIH SHRANITI ZA NADALJNJO UPORABO.

SPECIFIČNI VARNOSTNI PREDPISI

SPECIFIČNI PREDPISI ZA VARNO UPORABO VRTALNIKA - VIJAČNIKA
