58G019 - Vrtačka Graphite - Bezplatný návod k obsluze

Typ výrobku	Akumulátorová vrtačka-šroubovák s příklepem
Značka	Graphite
Model	58G019
Napětí baterie	18 V DC
Typ baterie	Li-Ion
Kapacita baterie (standardní)	2000 mAh (model 58G001)
Rozsahy otáček naprázdno	Rychlost I: 0-500 ot/min Rychlost II: 0-1700 ot/min
Rozpětí sklíčidla	2-13 mm (rychlovací sklíčidlo)
Max. točivý moment (tvrdé šroubování)	58 Nm
Max. točivý moment (měkké šroubování)	38 Nm
Rozsah nastavení točivého momentu	1-16 + poloha vrtání
Hmotnost (bez baterie)	1,2 kg
Třída ochrany	III
Hladina akustického tlaku	Lp_A = 77,5 dB(A) (K=3 dB)
Hladina akustického výkonu	Lw_A = 88,5 dB(A) (K=3 dB)
Vibrace (vrtání)	ah = 2,04 m/s² (K=1,5 m/s²)
Nabíječka součástí	Typ 58G002: 230 V AC, 50 Hz, max. proud 2300 mA
Doba nabíjení (baterie 2000 mAh)	Přibližně 1 hodina
Hlavní funkce	Vrtání s/bez příklepu, šroubování, šroubování/povolování, mechanická změna rychlosti, brzda vřetena, LED osvětlení, indikátor nabití baterie
Údržba a čištění	Čistěte suchým hadříkem; nepoužívejte vodu ani rozpouštědla; čistěte ventilační štěrbiny
Bezpečnost	Používejte chrániče sluchu a ochranné brýle; používejte na izolovaných plochách, pokud hrozí nebezpečí skrytých kabelů; nevystavujte baterii vlhkosti ani teplu
Opravitelnost	Neopravujte sami; veškeré opravy svěřte výrobci nebo autorizovanému servisu
Rok výroby	2021

Často kladené otázky - 58G019 Graphite

Jak nabíjet baterii vrtačky 58G019?

Vyjměte baterii z vrtačky, připojte nabíječku do zásuvky 230 V AC, vložte baterii do nabíječky. Červená dioda indikuje nabíjení. Po nabití se rozsvítí zelená dioda. Nepřekračujte dobu nabíjení 8 hodin.

Jaká je kapacita baterie dodávané s vrtačkou?

Vrtačka 58G019 je obvykle dodávána s baterií 58G001 o kapacitě 2000 mAh. Baterie 58G004 o kapacitě 400 mAh je k dispozici samostatně.

Jak nastavit točivý moment šroubování?

Otáčením kroužku nastavení točivého momentu (3) vyberte hodnotu od 1 do 16. Čím vyšší číslo, tím silnější moment. Pro vrtání nastavte kroužek na symbol vrtáku pro maximální moment.

Jak změnit rychlost otáčení?

Použijte přepínač změny rychlosti (4). Poloha I pro nízkou rychlost a vysoký moment, poloha II pro vysokou rychlost a snížený moment. Nikdy neměňte rychlost, když je vrtačka v chodu.

Jak vložit vrták nebo bit?

Přepínač směru nastavte do střední polohy. Otáčejte kroužkem rychlovacího sklíčidla (2) doleva pro otevření čelistí, vložte nástroj, poté otáčejte doprava pro pevné utažení.

Může vrtačka vrtat do betonu?

Ano, v režimu s příklepem. Zvolte režim příklepu pomocí přepínače režimů (15). Použijte vrtáky vhodné pro beton.

Co dělat, když baterie vyteče?

Opatrně setřete tekutinu hadříkem. Vyhněte se kontaktu s kůží nebo očima. Při kontaktu důkladně omyjte vodou a v případě potřeby vyhledejte lékaře.

Jak udržovat vrtačku?

Po každém použití ji očistěte suchým hadříkem. Nepoužívejte vodu ani rozpouštědla. Profoukněte ventilační štěrbiny stlačeným vzduchem o nízkém tlaku. Skladujte na suchém místě mimo dosah dětí.

Jaké bezpečnostní vybavení používat?

Používejte chrániče sluchu a ochranné brýle. Pokud vrtáte v místech, kde mohou být skryté elektrické kabely, držte vrtačku za izolované plochy rukojeti.

Kde najdu náhradní díly nebo nechat opravit vrtačku?

Veškeré opravy musí provádět výrobce nebo autorizované servisní středisko. Nepokoušejte se přístroj opravovat sami. Kontaktujte svého prodejce nebo zákaznický servis Graphite.

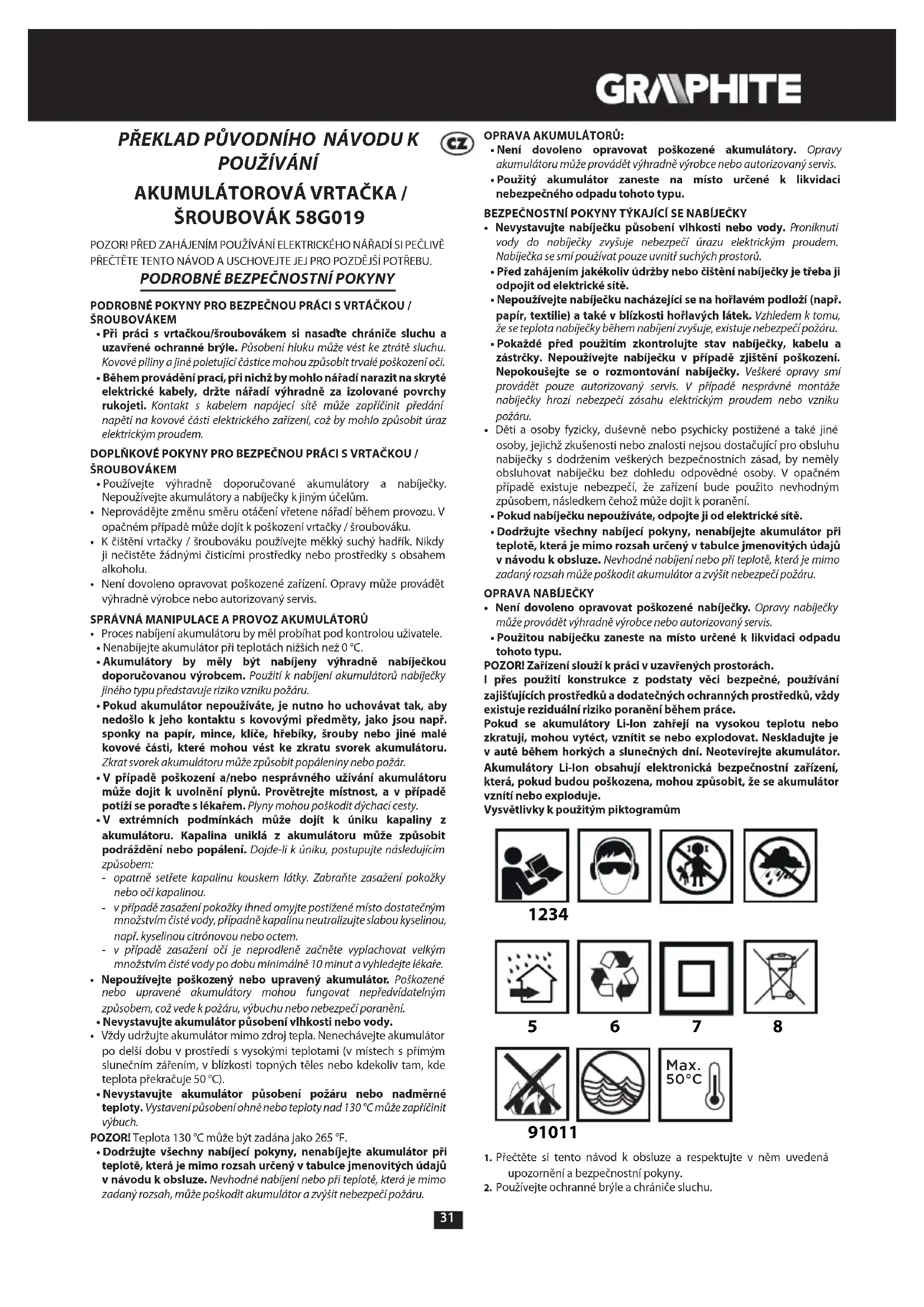

NÁVOD K OBSLUZE 58G019 Graphite

• Při práci s vrtačkou/šroubovákem si nasadte chrániče sluchu a uzavřené ochranné brýle. Působení hluku může vést ke ztrátě sluchu. Kovové piliny a jiné poletující částice mohou způsobit trvalé poškození očí.
• Během provádění prací, při nichž by mohlo nářadí narazit na skryté elektrické kabely, držte nářadí výhradně za izolované povrchy rukojeti. Kontakt s kabelem napájecí sítě může zapříčinit předání napětí na kovové části elektrického zařízení, což by mohlo způsobit úraz elektrickým proudem.

DOPLŇKOVÉ POKYNY PRO BEZPEČNOU PRÁCI S VRTAČKOU / ŠROUBOVÁKEM

• Používejte výhradně doporučované akumulátory a nabíječky. Nepoužívejte akumulátory a nabíječky k jiným účelům.
• Neprovádějte změnu směru otáčení vřetene nářadí během provozu. V opačném případě může dojít k poškození vrtačky / šroubováku.
• K čištění vrtačky / šroubováku používejte měkký suchý hadřík. Nikdy ji nečistěte žádnými čisticími prostředky nebo prostředky s obsahem alkoholu.
• Není dovoleno opravovat poškozené zařízení. Opravy může provádět výhradně výrobce nebo autorizovaný servis.

SPRÁVNÁ MANIPULACE A PROVOZ AKUMULÁTORŮ

• Proces nabíjení akumulátoru by měl probíhat pod kontrolou uživatele.
• Nenabíjejte akumulátor při teplotách nižších než 0 °C.
• Akumulátory by měly být nabíjeny výhradně nabíječkou doporučovanou výrobcem. Použití k nabíjení akumulátorů nabíječky jiného typu představuje riziko vzniku požáru.
• Pokud akumulátor nepoužíváte, je nutno ho uchovávat tak, aby nedošlo k jeho kontaktu s kovovými předměty, jako jsou např. sponky na papír, mince, klíče, hřebíky, šrouby nebo jiné malé kovové části, které mohou vést ke zkratu svorek akumulátoru. Zkrat svorek akumulátoru může způsobit popáleniny nebo požár.
  • V případě poškození a/nebo nesprávného užívání akumulátoru může dojit k uvolnění plynů. Provětrejte místnost, a v případě potíží se poradte s lékařem. Plyny mohou poškodit dýchací cesty.

• V extrémních podmínkách může dojít k úniku kapaliny z akumulátoru. Kapalina uniklá z akumulátoru může způsobit podráždění nebo popálení. Dojde-li k úniku, postupujte následujícím způsobem:

- opatrně setřete kapalinu kouskem látky. Zabraňte zasažení pokožky nebo očí kapalinou.

• v případě zasažení pokožky ihned omyjte postižené místo dostatečným množstvím čisté vody, případně kapalinu neutralizujte slabou kyselinou, např. kyselinou citrónovou nebo octem.
• v případě zasažení očí je neprodleně začněte vyplachovat velkým množstvím čisté vody po dobu minimálně 10 minut a vyhledejte lékaře.

- Nepoužívejte poškozený nebo upravený akumulátor. Poškozené nebo upravené akumulátory mohou fungovat nepředvidatelným způsobem, což vede k požáru, výbuchu nebo nebezpečí poranění.

- Nevystavujte akumulátor působení vlhkosti nebo vody.

- Vždy udržujte akumulátor mimo zdroj tepla. Nenechávejte akumulátor po delší dobu v prostředí s vysokými teplotami (v místech s přímým slunečním zářením, v blízkosti topných těles nebo kdekoliv tam, kde teplota překračuje 50 °C).

- Nevystavujte akumulátor působení požáru nebo nadměrné teploty. Vystavení působení ohně nebo teploty nad 130 °C může zapříčinit výbuch.

POZOR! Teplota 130 °C může být zadána jako 265 °F.

- Dodržujte všechny nabíjecí pokyny, nenabíjejte akumulátor při teplotě, která je mimo rozsah určený v tabulce jmenovitých údajů v návodu k obsluze. Nevhodné nabíjení nebo při teplotě, která je mimo zadaný rozsah, může poškodit akumulátor a zvýšit nebezpeči požáru.

OPRAVA AKUMULÁTORŮ:

• Není dovoleno opravovat poškozené akumulátory. Opravy akumulátoru může provádět výhradně výrobce nebo autorizovaný servis.
• Použitý akumulátor zaneste na místo určené k likvidaci nebezpečného odpadu tohoto typu.

BEZPEČNOSTNÍ POKYNY TÝKAJÍCÍ SE NABÍJEČKY

- Nevystavujte nabíječku působení vlhkosti nebo vody. Proniknutí vody do nabíječky zvyšuje nebezpečí úrazu elektrickým proudem. Nabíječka se smí používat pouze uvnitř suchých prostorů.

- Před zahájením jakékoliv údržby nebo čištění nabíječky je třeba ji odpojit od elektrické sítě.

- Nepoužívejte nabíječku nacházející se na hořlavém podloží (např. papír, textilie) a také v blízkosti hořlavých látek. Vzhledem k tomu, že se teplota nabíječky během nabíjení zvyšuje, existuje nebezpeči požáru.

- Pokaždé před použitím zkontrolujte stav nabíječky, kabelu a zástrčky. Nepoužívejte nabíječku v případě zjištění poškození. Nepokoušejte se o rozmontování nabíječky. Veškeré opravy smí provádět pouze autorizovaný servis. V případě nesprávné montáže nabíječky hrozí nebezpečí zásahu elektrickým proudem nebo vzniku požáru.

- Děti a osoby fyzicky, duševně nebo psychicky postižené a také jiné osoby, jejichž zkušenosti nebo znalosti nejsou dostačující pro obsluhu nabíječky s dodržením veškerých bezpečnostních zásad, by neměly obsluhovat nabíječku bez dohledu odpovědné osoby. V opačném případě existuje nebezpečí, že zařízení bude použito nevhodným způsobem, následkem čehož může dojit k poranění.

- Pokud nabíječku nepoužíváte, odpojte ji od elektrické sítě.

- Dodržujte všechny nabíjecí pokyny, nenabíjejte akumulátor při teplotě, která je mimo rozsah určený v tabulce jmenovitých údajů v návodu k obsluze. Nevhodné nabíjení nebo při teplotě, která je mimo zadaný rozsah může poškodit akumulátor a zvýšit nebezpečí požáru.

OPRAVA NABÍJEČKY

• Není dovoleno opravovat poškozené nabíječky. Opravy nabíječky může provádět výhradně výrobce nebo autorizovaný servis.
• Použitou nabiječku zaneste na místo určené k likvidaci odpadu tohoto typu.

POZOR! Zařízení slouží k práci v uzavřených prostorách.

I přes použití konstrukce z podstaty věci bezpečné, používání zajištujících prostředků a dodatečných ochranných prostředků, vždy existuje reziduální riziko poranění během práce.

Pokud se akumulátory Li-Ion zahřejí na vysokou teplotu nebo zkratují, mohou vytéct, vznítit se nebo explodovat. Neskladujte je v autě během horkých a slunečných dní. Neotevírejte akumulátor. Akumulátory Li-Ion obsahují elektronická bezpečnostní zařízení, která, pokud budou poškozena, mohou způsobit, že se akumulátor vznítí nebo exploduje.

Vysvětlivky k použitým piktogramům

1234

5

6

7

8

91011

1. Přečtěte si tento návod k obsluze a respektujte v něm uvedená upozornění a bezpečnostní pokyny.
2. Používejte ochranné brýle a chrániče sluchu.

GRAPHITE

1. Zabraňte přístupu dětí k zařízení.
2. Chraňte před deštěm.
3. Používejte uvnitř místností, chraňte před vodou a vlhkostí.
4. Recyklace.
5. Druhá třída ochrany.
6. Třídění odpadu.
7. Neházejte články do ohně.
8. Nebezpečné pro vodní prostředí.
9. Nezahřívejte nad 50 °C.

KONSTRUKCE A URČENÍ

Vrtačka / šroubovák je elektrické nářadí napájené z akumulátoru. Pohonem je bezkartáčový motor na stejnosměrný proud s planetovým převodem. Vrtačka / šroubovák je určena k zašroubování a vyšroubování šroubů a vrutů do dřeva, kovu, umělých hmot a keramiky a k vrtání otvorů do uvedených materiálů. Bezdrátové elektrické nářadí s akumulátorovým pohonem se obzvlástě hodí pro práce související s vybavováním interiérů, rekonstrukcí bytů apod.

Elektrické zařízení je nutné používat v souladu s jeho určením.

POPIS STRAN S VYOBRAZENÍMI

Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným na vyobrazeních v tomto návodu.

1. Rychloupínací sklíčidlo
2. Kroužek rychloupínacího sklíčidla
3. Regulační kroužek točivého momentu
4. Přepínač pro změnu rychlostního stupně
5. Přepínač pro volbu směru otáčení
6. Držák
7. Akumulátor
8. Tlačitko pro upevnění akumulátoru
9. Zapínač
10. Osvětlení
11. LED diody
12. Nabíječka
13. Tlačítko indikace stavu nabití akumulátoru
14. Indikace stavu nabití akumulátoru (LED diody).
    ^2 Skutečný výrobek se může lišit od vyobrazení.

POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ

POZOR

UPOZORNĚNÍ

MONTÁŽ / NASTAVENÍ

INFORMACE

PŘÍPRAVA K PRÁCI

VYJÍMÁNÍ / VKLÁDÁNÍ AKUMULÁTORU

• Nastavte přepínač pro volbu směru otáčení (5) do střední polohy.
• Stiskněte tlačitko upevnění akumulátoru (8) a vysuňte akumulátor (7) (obr. A).
• Vložte nabitý akumulátor (7) do úchytu v rukojeti, až do slyšitelného zaklapnutí tlačitka upínání akumulátoru (8).

NABÍJENÍ AKUMULÁTORU

Zařízení je dodáváno z částečně nabitým akumulátorem. Nabíjení akumulátoru provádějte v prostředí s teplotami v rozmezi 4 °C - 40 °C. Nový akumulátor nebo akumulátor, který nebyl delší dobu používán, dosáhne plné schopnosti napájení po cca 3-5 cyklech nabití a vybití.

- Vyjměte akumulátor (7) ze zařízení (obr. A).

• Zapojte nabíječku do síťové zásuvky (230 V AC).

- Zasuňte akumulátor (7) do nabíječky (12) (obr. B). Zkontrolujte, zda je akumulátor správně vložený (zasunutý na doraz).

Po vložení nabíječky do zásuvky napájecí sítě (230 V AC) se na nabíječce rozsvítí zelená dioda (11) signalizující připojení správného napětí.

Po umístění akumulátoru (7) v nabíječce (12) se rozsvítí na nabíječce červená dioda (11), která signalizuje probihající proces nabíjení akumulátoru.

Současně nepřetržitě svítí zelené diody (14) stavu nabití akumulátoru v různých variantách (viz popis níže).

- Pulzní svícení všech diod - signalizuje, že je akumulátor zcela vybitý

a je nutné jej nabít.

- Pulzní svícení 2 diod - signalizuje částečné vybití.

Pulzní svícení 1 diody - signalizuje vysokou úroveň nabití akumulátoru. Po nabití akumulátoru (11) svítí dioda na nabíječce zeleně a všechny diody stavu nabití akumulátoru (14) svítí nepřerušovaně. Po jisté době cca 15 s) diody stavu nabití akumulátoru (14) zhasnou.

Doba nabíjení akumulátoru nesmí překročit 8 hodin. V opačném případě může dojít k poškození akumulátorových článků. Nabíječka se automaticky nevypne po úplném nabití akumulátoru. Zelená dioda na nabíječce bude i nadále svítit. Diody stavu nabití akumulátoru po isté době zhasnou. Odpojte napájení před vyjmutím akumulátoru ze zásuvky nabíječky. Akumulátor se nesmí několikrát za sebou krátkodobě nabíjet. Nedobíjejte akumulátor po krátkodobém používání zařízení. Pokud se doba mezi nutnými cykly nabíjení výrazně zkracuje, je to znamením, že je akumulátor opotřebený a musí pýt vyměněn.

Během procesu nabíjení se akumulátory zahřívají. Nezkoušejte práci hned po nabití – vyčkejte, dokud akumulátor nedosáhne pokojové eploty. Tím se zabráni poškození akumulátoru.

INDIKACE STAVU NABITÍ AKUMULÁTORU

Akumulátor je vybaveny indikací stavu nabití akumulátoru (3 LED diody) 14). Pro kontrolu stavu nabití akumulátoru stiskněte tlačitko signalizace stavu nabití akumulátoru (13) (obr. C). Pokud svití všechny diody indikátoru nabití, pak je úroveň nabiti akumulátoru vysoká. Svícení 2 diod indikuje částečné vybití. V případě, že svití pouze 1 dioda, znamená to, že je akumulátor zcela vybitý a je nutné jej nabít.

BRZDA VŘETENE

Vrtacka / šroubovák je vybavena elektronickou brzdou pro zastavení vřetene bezprostředně po uvolnění stisku tlačitka zapínače (9). Brzda možňuje přesné šroubování a vrtání díky tomu, že se vřeteno ihned po zypnutí přestane otáčet.

PROVOZ / NASTAVENÍ

ZAPÍNÁNÍ / VYPÍNÁNÍ

Zapnutí - stiskněte tlačítko zapínače (9). Vypnutí - uvolněte tlačítko zapínače (9).

Při každém stisknutí tlačitka zapínače (9) se rozsvítí dioda (LED) (10), která osvětluje pracoviště.

REGULACE OTÁČEK

Rychlost šroubování nebo vrtání lze při práci regulovat zvýšením nebo nížením tlaku na tlačitko zapínače (9). Regulace rychlosti umožňuje pomalý start, což při vrtání do sádry nebo materiálů s glazurovaným povrchem zabraňuje sklouznutí vrtáku, a při zašroubovávání a výšroubovávání pak napomáhá udržet kontrolu nad činností.

BEZPEČNOSTNÍ SPOJKA PROTI PŘETÍŽENÍ

Nastavení regulačního kroužku točivého momentu (3) do zvolené polohy způsobí trvalé nastavení spojky na danou velikost točivého momentu. Po dosažení nastavené velikosti točivého momentu dojde k automatickému rozpojení bezpečnostní spojky proti přetížení. Zabrání se nak zašroubování šroubu do přiliš velké hloubky nebo poškození vrtačky šroubováku.

REGULACE TOČIVÉHO MOMENTU

Pro různé šrouby a různé materiály se používají různé velikosti točivého momentu.

• Čím větší číslo, které odpovídá dané poloze, tím větší točivý moment (obr. D).
• Nastavte regulační kroužek točivého momentu (3) na stanovenou velikost točivého momentu.
  • Vždy je nutné začínat práci od nižšího momentu.
• Postupně zvyšujte točivý moment, až do dosažení optimálního výsledku.
  • Pro vyšroubování šroubů je třeba zvolit vyšší nastavení.
• Pro vrtání je třeba vybrat nastavení označené symbolem vrtáku. S tímto nastavením se dosahují nejvyšší hodnoty točivého momentu.
• Schopnost výběru nejvhodnějšího nastavení točivého momentu je získávána spolu s nabytou praxí.

Nastavení regulačního kroužku točivého momentu do polohy pro vrtání způsobí deaktivaci bezpečnostní spojky proti přetížení.

MONTÁŽ PRACOVNÍHO NÁSTROJE

Nastavte přepínač pro volbu směru otáčení (5) do střední polohy. Otáčejte kroužkem rychloupínacího sklíčidla (2) proti směru hodinových ručiček (viz označení na kroužku), až dosáhnete

požadované rozevření čelistí umožňující vložení vrtáku nebo šroubovákového nástavce (obr. E).

- Za účelem upevnění pracovního nářadí otočte kroužkem rychloupínacího sklíčidla (2), ve směru hodinových ručiček a pevně utáhněte.

Demontáž pracovního nářadí probíhá v opačném pořadí.

Při upevňování vrtáku nebo šroubovákového nástavce v rychloupínacím sklíčidle dbejte na správnou polohu nástroje. Při používání krátkých šroubovákových nástavců nebo bitů je třeba použít jako prodloužení přídavné magnetické sklíčidlo.

SMĚR OTÁČENÍ DOPRAVA – DOLEVA

Pomocí přepínače pro volbu směru otáčení (5) lze zvolit směr otáčení vřetene (obr. F).

Otáčení směrem doprava – nastavte přepínač (5) úplně doleva.

Otáčení směrem doleva - nastavte přepínač (5) úplně doprava.

* Je vyhrazena možnost, že poloha prepinace ve vztahu k otackám můze byt v nekterych prípadech jiná, než bylo popsáno. Řidte se grafickým označením umistěným na prepinači nebo na tělese zařízení.

Bezpečnou polohou je nastavení přepínače pro volbu směru otáčení do střední polohy (5), ve které nemůže dojít k náhodnému spuštění elektrického nářadí.

• V této poloze nelze vrtačku / šroubovák spustit.

• V této poloze se provádí výměna vrtáků nebo nástavců.

- Před spuštěním se přesvědčte, zda je přepínač pro volbu směru otáčení (5) ve správné poloze.

Směr otáčení se nesmí měnit, pokud se vřeteno vrtačky / šroubováku otáčí.

ZMĚNA RYCHLOSTNÍHO STUPNĚ

Přepínač pro změnu rychlostního stupně (4) (obr. G) umožňuje zvýšit rozsah otáček.

Stupeň č. I: rozsah otáček menší, velká síla točivého momentu.

Stupeň č. II: rozsah otáček větší, menší síla točivého momentu.

Nastavte přepínač pro změnu rychlostního stupně do příslušné polohy v závislosti na plánované činnosti. Pokud přepínač nelze přepnout, je nutné mírně pootočit vřetenem.

Nikdy nepřepínejte přepínač pro změnu rychlostního stupně, pokud je vrtačka / šroubovák v provozu. Mohlo by to vést k poškození elektrického nářadí.

V případě dlouhodobého vrtání při nízkých otáčkách vřetene hrozi přehřátí motoru. Je třeba dělat pravidelné přestávky v práci nebo nechat zařízení pracovat na maximálních otáčkách bez zatížení po dobu cca 3 min.

DRŽÁK

Vrtačka / šroubovák má praktický držák (6) sloužící k zavěšení, např. na montérském opasku během prací ve výškách.

PÉČE A ÚDRŽBA

Před zahájením jakýchkoliv činností spojených s instalací, seřizováním, opravami nebo údržbou je nutné vyjmout akumulátor ze zařízení.

ÚDRŽBA A SKLADOVÁNÍ

- Doporučuje se čistit zařízení ihned po každém použití.

• K čištění nepoužívejte vodu ani jiné kapaliny.
- Čistěte zařízení suchým hadříkem nebo proudem stlačeného vzduchu s nízkým tlakem.
- Nepoužívejte žádné čisticí prostředky ani rozpouštědla, jelikož může dojít k poškození plastových součástí.
- Pravidelně čistěte ventilační otvory v krytu motoru, aby nedocházelo k přehřátí zařízení.
- Uchovávejte zařízení vždy na suchém místě mimo dosah dětí.
- Zařízení by se mělo skladovat s vyjmutou baterií.

VÝMĚNA RYCHLOUPÍNACÍHO SKLÍČIDLA

Rychloupínací sklíčidlo je našroubováno na závit vřetene vrtačky / šroubováku a dodatečně zajištěno šroubem.

• Nastavte přepínač pro volbu směru otáčení (5) do střední polohy.
• Rozevřete čelisti rychloupínacího sklíčidla (1) a vyšroubujte šroub upevnující sklíčidlo (levý závit) (obr. H.).
• Upněte šestihranný klíč v rychloupínacím sklíčidle a zlehka uderíte do druhého konce šestihranného klíče.
• Odšroubujte rychloupínací sklíčidlo.
• Montáž rychloupínacího sklíčidla probíhá v opačném pořadí.

Veškeré závady je nutné nechat odstranit v autorizovaném servisu výrobce.

TECHNICKÉ PARAMETRY

JMENOVITÉ ÚDAJE

Akumulátorová vrtačka / šroubovák 58G019
Parametr Hodnota
Napětí akumulátoru 18 V DC
Rozsah otáček při chodu naprázdno	stupeň č. I O	500 min ^-1
	stupeň č. II O	-1700 min ^-1
Rozsah rychloupínacího sklíčidla 2 -13 mm
Rozsah regulace točivého momentu 1 – 16 + găurire
Max. točivý moment (měkké vrtání) 38 Nm
Max. točivý moment (tvrdé vrtání) 58 Nm
Třída ochrany III
Hmotnost 1,2 kg
Rok výroby 2021
58G019 znamená jak typ, tak i vymezení stroje

Akumulátor systému Graphite Energy+
Parametr Hodnota
Akumulátor	58G001	58G004
Napětí akumulátoru	18 V DC	18 V DC
Typ akumulátoru	Li-Ion	Li-Ion
Kapacita akumulátoru	2000 mAh	4000 mAh
Rozsah okolní teploty 4	°C - 40°C	4°C - 40°C
Nabíjecí čas nabíječkou 58G002	1 h 2 h
Hmotnost	0,400 kg 0,650 kg
Rok výroby	2021	2021

Nabíječka systému Graphite Energy+
Parametr Hodnota
Typ nabíječky	58G002
Napájecí napětí	230 V AC
Napájecí kmitočet 50 Hz
Nabíjecí napětí	22 V DC
Max. nabíjecí proud	2300 mA
Rozsah okolní teploty	4°C – 40°C
Doba nabíjení akumulátoru 58G001	1 h
Doba nabíjení akumulátoru 58G004	2 h
Třída ochrany	II
Hmotnost	0,300 kg
Rok výroby	2021

ÚDAJE O HLUKU A VIBRACÍCH

Hladina akustického tlaku	Lp_A = 77,5 dB( A) K = 3 dB( A)
Hladina akustického výkonu	Lw_A = 88,5 dB( A) K = 3 dB( A)
Hodnota zrychlení vibrací	a_i = 2,04 m/s^2 K = 1,5 m/s^2

Informace týkající se hluku a vibrací

Hladina emise hluku zařízení byla popsána: úrovní emise akustického tlaku Lp, a úrovní akustického výkonu Lw, (kde K je nejistota měření). Vibrace, které zařízení vysílá, byly popsány hodnotou zrychlení vibrací a, (kde K je nejistota měření).

Uvedené v tomto návodu: hladina emise akustického tlaku Lp A úroveň akustického výkonu Lw A a hodnoty zrychlení vibrací a _h byly naměřeny v souladu s normou EN 60745-1. Uvedená úroveň vibrací ah může být použita ke srovnání zařízení a prvotnímu posouzení expozice vibracím. Uvedená hladina vibrací je representativní pro základní použiti zařízení. Je-li zařízení používáno pro jiné práce nebo s jinými pracovními nástroji, může být úroveň vibrací jiná. Na vyšší vibrace může mít vliv nedostatečná nebo prováděná přilíš zřídka údržba zařízení. Výše uvedené příčiny mohou způsobit navýšení expozice vibracím během celé doby provozu. Pro přesné zhodnocení expozice vibracím je potřeba zohlednit období, kdy je zařízení vypnuto nebo kdy je zapnuto, ale nepoužíváno k práci. Takto může být celková expozice vibracím mnohem nižší.

K ochraně uživatele proti účinkům vibrací, je nutné zavést další bezpečnostní opatření, jako například: cyklická údržba zařízení a pracovních nástrojů, zajištění teploty rukou a vhodná organizace práce.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektricky napájené výrobky nevyhazujte spolu s domácim odpadem, nýbrž je odevzdejte k likvidaci v příslušných závodech pro zpracování odpadu. Informace ohledně likvidace Vám poskytne prodejce nobe místní úřady. Použitá elektrická a elektronická zařízení obsahuji látky škodlivé pro životní prostředí. Nerecyklovaná zařízení představuji potenciální nebezpečí pro životní prostředí a zdrávl osob.

Li-lon

Akumulátory / baterie nevyhazujte do domovního odpadu, je zakázno vyhazovat je do ohně nebo vody. Poškozené nebo opotrebované akumulátory řádné recyklujte v souladu s platnou směrnící týkající se akumulátorů a bateril. Baterie by měly být vráceny na sběrná mista zcela vybité, pokud nejsut zcela vybité, musí být chráněny proti kratu. Použité baterie lze bezplatné vrátit na komerčních místech. Kupující zboží je povinen použité baterie vrátit.

* Právo na provádění změn je vyhrazeno.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa se sidlem ve Varšavě, na ul. Pograniczna 2/4 (dilé jen: „Grupa Topex”) informuje, že veškerá autorská práva k obsahu tohoto návodu (díle jen: „návod”), včetné m.j. textu, použitých fotografí, schémat, výkresů a také jego uspořadání, naleži vyhradné firmé Grupa Topex a jsou pravné chránena podle zakona ze dne 4. unora 1904, o autorských právech a právech přibuzmých (sibirka zákónů z roku 2006 č. 90 položka 631 s pozdejšímlí změnámí). Kopřování, zpracovávání, zveřejňování či modifikování celého návodu jakojo i jeho jednotlivých části pro komerční účely bez písemného souhlasu firmy Grupa Topex je přísné zakázáno a môže mit za následek občanskopravní a trestní stihání.

PREKLAD PÔVODNÉHO NÁVODU NA POUŽITIE

AKUMULÁTOROVÝ VŘTACÍ SKRUTKOVAČ 58G019

UPOZORNENIE: SKÔR, AKO PRISTÚPITE K POUŽÍVANIU ELEKTRICKÉHO NÁRADIA, POZORNE SI PREČÍTAJTE TENTO NÁVOD A USCHOVAJTE HO NA NESKORŠIE POUŽITIE.

DETAILNÉ BEZPECNOSTNÉ PREDPISY

DETAILNÉ PREDPISY TÝKAJÚCE SA BEZPEČNEJ PRÁCE S VŘTACÍM SKRUTKOVAČOM

- Opotrebovanú nabíjačku odovzdajte na miesto určené na recykláciu odpadu tohto typu.

Počas nabíjania sa akumulátory nahrievajú. Nezačínajte pracovať hned' po nabíjaní – počkajte, kým akumulátor nedosiahne izbovú teplotu. Zabrání sa tým poškodeniu akumulátora.

SIGNALIZÁCIA STAVU NABITIA AKUMULÁTORA

Zapínanie – stlačte tlačidlo spínača (9).

Vypínanie – uvoľnite tlak na tlačidlo spínača (9).

Rýchlostí: menší rozsah otáčok, velká sila krútiaceho momentu.

Hladina akustického tlaku Lp	= 77,5 dB(A) K=3 dB(A)
Hladina akustického výkonu	Lw_A = 88,5 dB(A) K=3 dB(A)
Hodnota zrýchlení vibrácií	a_F = 2,04 m/s^2 K=1,5 m/s^2

/EC Declaration of Conformity//Megfelelőségi Nyilatkozat EK//ES vyhlásenie o zhode// Prohlášení o shodě

ES//EO декларация за съответствие//Declarația de conformitate CE//EG-Konformitätserklärung//
