Produkta veids	Bezvadu urbjmašīna-skrūvgriezis ar triecienu
Zīmols	Graphite
Modelis	58G019
Akumulatora spriegums	18 V līdzstrāva
Akumulatora tips	Li-Ion
Akumulatora ietilpība (standarta)	2000 mAh (modelis 58G001)
Tukšgaita ātrumu diapazoni	Ātrums I: 0-500 apgr./min Ātrums II: 0-1700 apgr./min
Patronas atvērums	2-13 mm (ātrās fiksācijas patrona)
Maks. griezes moments (cieta skrūvēšana)	58 Nm
Maks. griezes moments (mīksta skrūvēšana)	38 Nm
Griezes momenta regulēšanas diapazons	1-16 + urbšanas pozīcija
Svars (bez akumulatora)	1,2 kg
Aizsardzības klase	III
Skaņas spiediena līmenis	Lp_A = 77,5 dB(A) (K=3 dB)
Skaņas jaudas līmenis	Lw_A = 88,5 dB(A) (K=3 dB)
Vibrācija (urbšana)	ah = 2,04 m/s² (K=1,5 m/s²)
Iekļauts lādētājs	Tips 58G002: 230 V maiņstrāva, 50 Hz, maksimālā strāva 2300 mA
Uzlādes laiks (akumulators 2000 mAh)	Apmēram 1 stunda
Galvenās funkcijas	Urbšana ar/bez trieciena, skrūvēšana, skrūvēšana/atskrūvēšana, mehāniska ātruma maiņa, vārpstas bremze, LED apgaismojums, akumulatora uzlādes indikators
Apkope un tīrīšana	Tīrīt ar sausu drānu; neizmantot ūdeni vai šķīdinātājus; tīrīt ventilācijas atveres
Drošība	Valkāt dzirdes aizsargus un aizsargbrilles; izmantot uz izolētām virsmām, ja pastāv paslēptu kabeļu risks; nepakļaut akumulatoru mitrumam vai siltumam
Remontējamība	Neveikt remontu pašrocīgi; uzticēt visus remontdarbus ražotājam vai pilnvarotam centram
Ražošanas gads	2021

Bieži uzdotie jautājumi - 58G019 Graphite

Kā uzlādēt urbjmašīnas 58G019 akumulatoru?

Izņemiet akumulatoru no urbjmašīnas, pievienojiet lādētāju 230 V maiņstrāvas kontaktligzdai, ievietojiet akumulatoru lādētājā. Sarkanā diode norāda uzlādi. Kad uzlādēts, iedegas zaļā diode. Nepārsniedziet 8 stundu uzlādes laiku.

Kāda ir urbjmašīnai pievienotā akumulatora ietilpība?

Urbjmašīna 58G019 parasti tiek piegādāta ar akumulatoru 58G001 ar ietilpību 2000 mAh. Atsevišķi ir pieejams arī akumulators 58G004 ar ietilpību 400 mAh.

Kā regulēt skrūvēšanas griezes momentu?

Pagrieziet griezes momenta regulēšanas gredzenu (3), lai izvēlētos vērtību no 1 līdz 16. Jo lielāks skaitlis, jo lielāks griezes moments. Urbšanai iestatiet gredzenu uz urbjmašīnas simbola, lai iegūtu maksimālo griezes momentu.

Kā mainīt rotācijas ātrumu?

Izmantojiet ātruma pārslēgšanas slēdzi (4). I pozīcija zemam ātrumam un augstam griezes momentam, II pozīcija augstam ātrumam un samazinātam griezes momentam. Nekad nemainiet ātrumu, kamēr urbjmašīna darbojas.

Kā ievietot urbi vai uzgali?

Iestatiet griešanās virziena slēdzi vidējā pozīcijā. Pagrieziet ātrās fiksācijas patronas gredzenu (2) pa kreisi, lai atvērtu spīles, ievietojiet instrumentu, pēc tam pagrieziet pa labi, lai cieši nostiprinātu.

Vai urbjmašīna var urbt betonā?

Jā, trieciena režīmā. Izvēlieties trieciena režīmu, izmantojot režīmu slēdzi (15). Izmantojiet betonam piemērotus urbjus.

Ko darīt, ja akumulators noplūst?

Uzmanīgi noslaukiet šķidrumu ar drānu. Izvairieties no saskares ar ādu vai acīm. Saskares gadījumā bagātīgi skalot ar ūdeni un nepieciešamības gadījumā konsultēties ar ārstu.

Kā apkopt urbjmašīnu?

Pēc katras lietošanas notīriet to ar sausu drānu. Neizmantojiet ūdeni vai šķīdinātājus. Pūtiet ventilācijas atveres ar zema spiediena saspiestu gaisu. Uzglabājiet to sausā vietā, bērniem nepieejamā vietā.

Kādus drošības ekipējumus valkāt?

Valkājiet dzirdes aizsargus un aizsargbrilles. Ja urbjat vietās, kur var būt paslēpti elektrības kabeļi, turiet urbjmašīnu aiz izolētajām roktura virsmām.

Kur var atrast rezerves daļas vai salabot urbjmašīnu?

Visi remontdarbi jāveic ražotājam vai pilnvarotam servisa centram. Neveiciet ierīces remontu pats. Sazinieties ar savu izplatītāju vai Graphite pēcpārdošanas servisu.

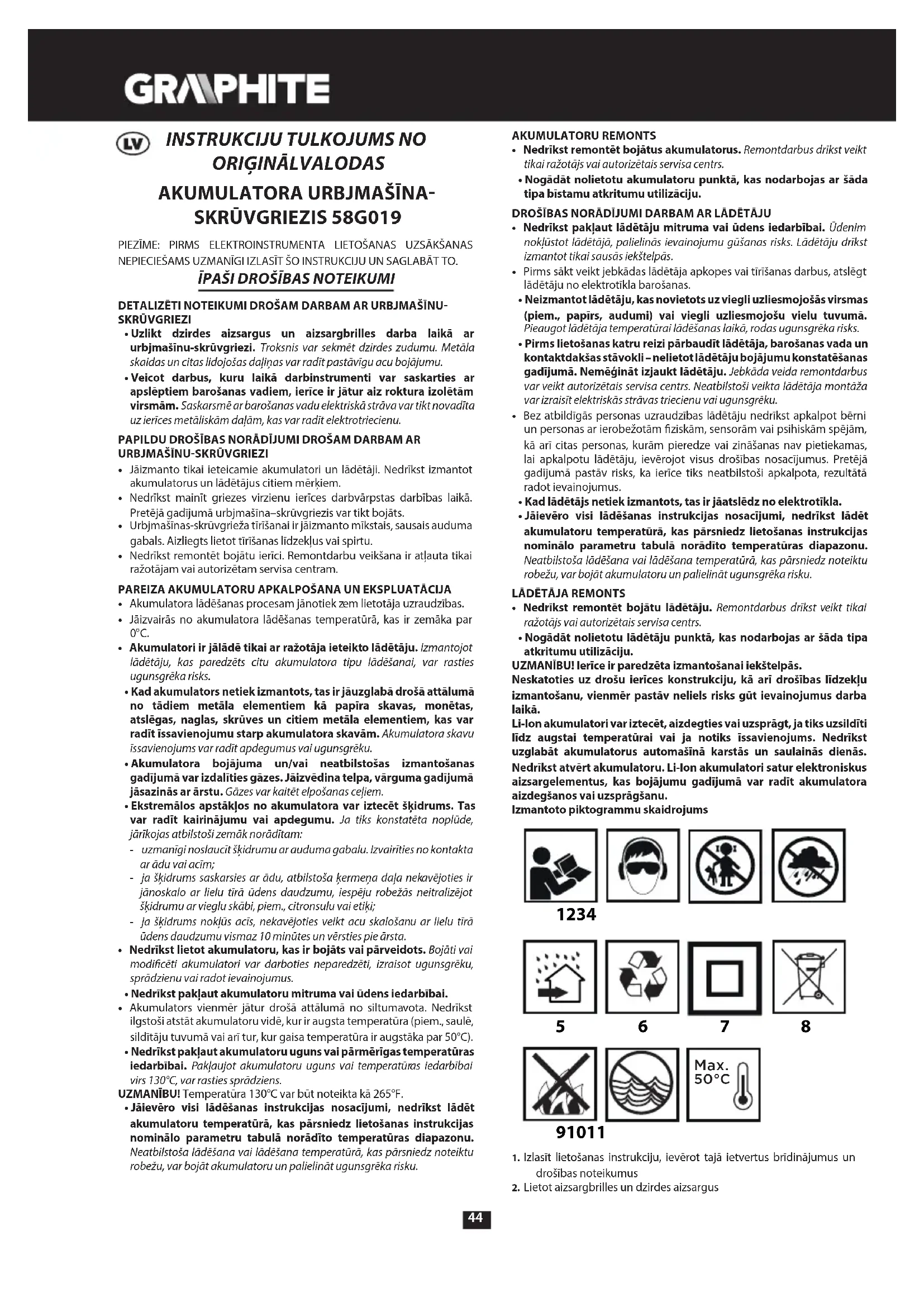

LIETOŠANAS INSTRUKCIJA 58G019 Graphite

Akumulatorus/ baterijas nedriikst izmest sadzīves atkritumos, ka ari uguni val udeni. Bojātiem val nolietotiem akumulatoriem ir jānodrošina pareiza otreizējā pārstrađe saskaņa ir spēkā ešošu direktīvu av akumulatoru un bateriju utilizāciju. Baterijas jānogādā pilnībā izlādējušās savāksanas vietās, ja akumulatori nav pilnībā izlādējušies, tie jaaizsargā no Issavojenumiem. Izlietotās baterijas var bez maksas nodot atpakaļ tirdzniecibas vietās. Preču pircējam ir pienākums atgriezt izlietotās baterijas.

• Uzlikt dzirdes aizsargus un aizsargbrilles darba laikā ar urbjmašinu-skrūvgriezi. Troksnis var sekmēt dzirdes zudumu. Metāla skaidas un citas lidojošas dalīnas var radīt pastāvīgu acu bojājumu.
• Veicot darbus, kuru laikā darbinstrumenti var saskarties ar apslēptiem barošanas vadiem, ierice ir jātur aiz roktura izolētām virsmām. Saskarsmē ar barošanas vadu elektriskā strāva var tikt novadīta uz ierices metāliskām dalām, kas var radīt elektrotriecienu.

PAPILDU DROŠĪBAS NORĀDĪJUMI DROŠAM DARBAM AR URBJMAŠĪNU-SKRŪVGRIEZI

• Jäizmanto tikai ieteicamie akumulatori un lädētāji. Nedrikst izmantot akumulatorus un lädētājus citiem mērkiem.
• Nedrikst mainit griezes virzienu ierīces darbvārpstas darbības laikā. Pretējā gadījumā urbjmašina–skrūvgriezis var tikt bojāts.
• Urbjmašinas-skrūvgrieža tirišanai ir jāizmanto mīkstais, sausais auduma gabals. Aizliegts lietot tirišanas līdzekļus vai spirtu.
• Nedrikst remontët bojātu ierīci. Remontdarbu veikšana ir atļauta tikai ražotājam vai autorizētam servisa centram.

PAREIZA AKUMULATORU APKALPOŠANA UN EKSPLUATĆCIJA

• Akumulatora lādēšanas procesam jānotiek zem lietotāja uzraudzības.
• Jāizvairās no akumulatora lādēšanas temperatūrā, kas ir zemāka par 0°C.
• Akumulatori ir jälädë tikai ar ražotäja ieteikto lädētäju. Izmantojot lädētäju, kas paredzëts citu akumulatora tipu lädëšanai, var rasties ugunsgrëka risks.

- Kad akumulators netiek izmantots, tas ir jāuzglabā drošā attālumā no tādiem metāla elementiem kā papīra skavas, monētas, atslēgas, naglas, skrūves un citiem metāla elementiem, kas var radīt issavienojumu starp akumulatora skavām. Akumulatora skavu issavienojums var radīt apdegumus vai ugunsgrēku.

- Akumulatora bojājuma un/vai neatbilstošas izmantošanas gadījumā var izdalīties gāzes. Jāizvēdina telpa, vārguma gadījumā jāsazinās ar ārstu. Gāzes var kaitēt elpošanas celiem.

- Ekstremālos apstāklos no akumulatora var iztecēt škidrums. Tas var radīt kairinājumu vai apdegumu. Ja tiks konstatēta noplūde, jārikojas atbilstoši zemāk norādītam:

• uzmanīgi noslaucīt škīdrumu ar auduma gabalu. Izvairīties no kontakta ar ādu vai acīm;
• ja škidrums saskarsies ar ādu, atbilstoša kermana daļa nekavējoties ir jānoskalo ar lielu tirā ūdens daudzumu, iespēju robežās neutralizējot škidrumu ar vieglu skābi, piem., citronsulu vai etiki;
• ja škidrums nokjūs acīs, nekavējoties veikt acu skalošanu ar lielu tīrā ūdens daudzumu vismaz 10 minūtes un vērsties pie ārsta.

- Nedrikst lietot akumulatoru, kas ir bojāts vai pārveidots. Bojāti vai modificēti akumulatori var darboties neparedzēti, izraisot ugunsgrēku, sprādzienu vai radot ievainojumus.

- Nedrikst paklaut akumulatoru mitruma vai üdens iedarbībai.

- Akumulators vienmēr jātur drošā attālumā no siltumavota. Nedrikst ilgstoši atstāt akumulatoru vidē, kur ir augsta temperatūra (piem., saulē, sildītāju tuvumā vai ari tur, kur gaisa temperatūra ir augstāka par 50°C).

- Nedrikst pakļaut akumulatoru uguns vai pārmērigas temperatūras iedarbībai. Pakļaujot akumulatoru uguns vai temperatūras iedarbībai virs 130°C, var rasties sprādziens.

UZMANIBU! Temperatura 130°C var but noteikta kā 265°F.

- Jäievēro visi lādēšanas instrukcijas nosacījumi, nedrikst lādēt akumulatoru temperatūrā, kas pārsniedz lietošanas instrukcijas nominālo parametru tabulā norādīto temperatūras diapazonu. Neatbilstoša lādēšana vai lādēšana temperatūrā, kas pārsniedz noteiktu robežu, var bojāt akumulatoru un palielināt ugunsgrēka risku.

AKUMULATORU REMONTS

• Nedrikst remontët bojätus akumulatorus. Remontdarbus drikst veikt tikai ražotājs vai autorizētais servisa centrs.
• Nogādāt nolietotu akumulatoru punktā, kas nodarbojas ar šāda tipa bīstamu atkritumu utilizāciju.

DROŠĪBAS NORĀDĪJUMI DARBAM AR LĀDĒTĀJU

- Nedrikst pakļaut lādētāju mitruma vai ūdens iedarbībai. Ūdenim nokļūstot lādētājā, palielinās ievainojumu gūšanas risks. Lādētāju drīkst izmantot tikai sausās iekštelpās.

- Pirms säkt veikt jebkādas lādētāja apkopes vai tīrīšanas darbus, atslēgt lādētāju no elektrotikla barošanas.

- Neizmantot lādētāju, kas novietots uz viegli uzliesmojošas virsmas (piem., papīrs, audumi) vai viegli uzliesmojošu vielu tuvumā. Pieaugot lādētāja temperatūrai lādēšanas laikā, rodas ugunsgrēka risks.

- Pirms lletošanas katru reizi pärbaudit lādētāja, barošanas vada un kontaktdakšas stāvokli – nelietot lādētāju bojājumu konstatēšanas gadījumā. Nemēgināt izjaukt lādētāju. Jebkāda veida remontdarbus var veikt autorizētais servisa centrs. Neatbilstoši veikta lādētāja montāža var izraisīt elektriskās strāvas triecienu vai ugunsgrēku.

- Bez atbildigās personas uzraudzības lādētāju nedrikst apkalpot bērni un personas ar ierobežotām fiziskām, sensorām vai psihiskām spējām, kā arī citas personas, kurām pieredze vai zināšanas nav pietiekamas, lai apkalpotu lādētāju, ievērojot visus drošības nosacijumus. Pretējā gadījumā pastāv risks, ka ierīce tiks neatbilstoši apkalpota, rezultātā radot ievainojumus.

- Kad lādētājs netiek izmantots, tas ir jāatslēdz no elektrotikla.

- Jäievēro visi lādēšanas instrukcijas nosacījumi, nedrikst lādēt akumulatoru temperatūrā, kas pārsniedz lietošanas instrukcijas nominālo parametru tabulā norādīto temperatūras diapazonu. Neatbilstoša lādēšana vai lādēšana temperatūrā, kas pārsniedz noteiktu robežu, var bojāt akumulatoru un palielināt ugunsgrēka risku.

LĀDĒTĀJA REMONTS

• Nedrikst remontët bojātu lādētāju. Remontdarbus drīkst veikt tikai ražotājs vai autorizētais servisa centrs.
• Nogādāt nolietotu lādētāju punktā, kas nodarbojas ar šāda tipa atkritumu utilizāciju.

UZMANIBU! lerice ir paredzēta izmantošanai iekštelpās.

Neskatoties uz drošu ierīces konstrukciju, kā arī drošības līdzekļu izmantošanu, vienmēr pastāv neliels risks gūt ievainojumus darba laikā.

Li-Ion akumulatori var iztecët, aizdegties vai uzsprägt, ja tikks uzsilditi lidz augstai temperatürai vai ja notiks issavienojums. Nedrikst uzglabät akumulatorus automašinä karstäs un saulainäs dienäs. Nedrikst atvërt akumulatoru. Li-Ion akumulatori satur elektroniskus aizsargelementus, kas bojäjumu gadijumä var radit akumulatora aizdegšanos vai uzsprägšanu.

Izmantoto piktogrammu skaidrojums

1234

5

6

7

8

91011

1. Izlasīt lietošanas instrukciju, ievērot tajā ietvertus brīdinājumus un drošības noteikumus

2. Lietot aizsargbrilles un dzirdes aizsargus

3. Nepielaist bērnus pie ierīces

4. Sargāt no lietus
5. Izmantot iekštelpās, sargāt no ūdens un mitruma
6. Otrreizēja izejvielu pārstrāde
7. Otrā aizsardzības klase
8. Atkritumu dalītā vākšana
9. Nemest ugunī
10. Rada riskus üdens videi
11. Nepieļaut uzsilšanu virs 50°C

UZBÜVE UN PIELIETOJUMS

Urbjmašina-skrūvgriezis ir elektroinstruments, kas tiek barots no akumulatora. Piedziņu veido līdzstrāvas bezsuku dzinējs ar planetāro pārnesumu. Urbjmašina-skrūvgriezis ir paredzēts skrūvju ieskrūvēšanai un izskrūvēšanai, kā arī caurumu urbšanai šādos materiālos: koksne, metāls, plastmasa un keramika. Bezvadu elektroinstrumenti ar akumulatora piedziņu ir īpaši noderīgi telpu apdares u.tml. darbos.

Nedrikst izmantot elektroinstrumentu neatbilstoši mērķim, kuram tas ir paredzēts.

GRAFISKAS DALAS APRAKSTS

Zemāk minētā numerācija attiecās uz tiem ierīces elementiem, kas ir minēti dotās instrukcijas grafiskajā daļā.

1. Ātrdarbības patrona
2. Ātrdarbības patronas gredzens
3. Griezes momenta regulēšanas gredzens
4. Pärnesumu pārslēdzējs
5. Griezes virzienu pārslēdzējs
6. Ākis
7. Akumulators
8. Akumulatora stiprinājuma poga
9. Slēdzis
10. Apgaismojums
11. LED diodes
12. Lādētājs
13. Akumulatora uzlādes stāvokļa indikācijas poga
14. Akumulatora uzlādes stāvokļa indikācija (LED diodes)
    ^4 Attels un izstrādājums var nedaudz atšķirties..

SIMBOLU APRAKSTS

PIEZIME

BRĪDINĀJUMS

MONTĀŽA/IESTATĪJUMI

INFORMĂCIJA

SAGATAVOŠANĀS DARBAM

AKUMULATORA IZNEMŠANA/IELIKŠANA

• Uzlikt griezes virzienu pārslēdzēju (5) vidējā stāvoklī.
• Nospiest akumulatora stiprinājuma pogu (8) un izņemt akumulatoru (7) (A att.).
• lelikt uzlādētu akumulatoru (7) roktura turētājā, līdz tiks sadzirdēts akumulatora stiprinājuma pogas (8) klikšķis.

AKUMULATORA UZLÄDE

lerice tiek piegādāta ar dalēji uzlādētu akumulatoru. Akumulatora uzlāde ir jāveic gaisa temperatūrā no 4°C līdz 40°C. Jauns akumulators vai tāds, kas ilgstoši netika izmantots, sasniegs pilnu barošanas spēju aptuveni pēc 3-5 uzlādēšanas un izlādēšanas cikliem.

- Iznemt akumulatoru (7) no ierices (A att.).

• leslēgt lādētāju tīkla ligzdā (230 V AC).
- lelikt akumulatoru (7) lādētājā (12) (B att.). Pārbaudīt, vai akumulators ir pareizi ielikts (ievietots līdz galam).

Pēc lādētāja ieslēgšanas barošanas tiklā (230 V AC), lādētājam sāks degt zaļā diode (11), kas signalizē par sprieguma pieslēgšanu.

levietojot akumulatoru (7) lādētājā (12), lādētājam sāks degt sarkanā diode (11), kas norāda uz akumulatora lādēšanas procesu.

Aprakstu par vienlaicīgi mirgojošo akumulatora uzlādes stāvokļa indikācijas zaļo diožu (14) degšanu skat. zemāk.

- Mirgo visas diodes – signalizē par akumulatora izlādi un nepieciešamību to uzlādēt.

• Mirgo 2 diodes – signalizē par daļēju izlādi.
• Mirgo 1 diode – signalizē par akumulatora augstu uzlādes līmeni.

Pēc akumulatora uzlādes degs lādētāja zaļā diode (11), bet visas akumulatora uzlādes stāvokļa indikācijas diodes (14) degs nepārtraukti. Pēc neilga laika (apt. 15 sek.) šīs diodes (14) nodzisīs.

Nedrikst lādēt akumulatoru ilgāk par 8 stundām. Pārsniedzot šo laiku, var tikt bojāti akumulatora elementi. Lādētājs neizslēgsies pēc pilnas akumulatora uzlādes. Lādētāja zaļā diode turpinās degt. Akumulatora uzlādes stāvokļa indikācijas diodes nodzisīs pēc kāda laika. Atslēgt barošanu pirms akumulatora izņemšanas no lādētāja ligzdas. Izvairīties no secīgām īsām uzlādēm. Nav jāuzlādē akumulatori pēc ierīces īsā izmantošanas laika. levērojams laika samazinājums starp uzlādes reizēm norāda uz to, ka akumulators ir izlietots un tas ir jānomaina.

Uzlādes laikā akumulators stipri uzkarst. Neveikt darbu uzreiz pēc lādēšanas - uzgaidīt, kamēr akumulators sasniegs istabas temperatūru. Tas pasargās no akumulatora bojājumiem.

INDIKÄCIJA PAR AKUMULATORA UZLÄDES STÄVOKLI

Akumulators ir aprikots ar akumulatora uzlādes stāvokļa indikāciju (3 LED diodes) (14). Lai pārbauditu akumulatora uzlādes stāvokli, jānospiež akumulatora uzlādes stāvokļa indikācijas poga (13) (C att.). Visu LED diožu degšana nozīmē akumulatora augstu uzlādes līmeni. 2 LED diožu degšana nozīmē dalēju izlādi. Tikai 1 LED diodes degšana nozīmē akumulatora izlādi un nepieciešamību to uzlādēt.

Urbjmašinai-skrūvgriezim ir elektroniskās bremzes, kas nekavėjoties aptur darbvārpstu, kad tiek samazināts spiediens uz slēdža (9) pogu. Bremzes nodrošina ieskrūvēšanas un urbšanas precizitāti, nepieļaujot darbvārpstas brīvo griešanos pėc izslėgšanas.

DARBS/ IESTATIJUMI

IESLĖGŠANA / IZSLĖGŠANA

leslēgšana – nospiest slēdža (9) pogu.

Izslēgšana – samazināt spiedienu uz slēdža (9) pogu.

Katru reizi nospiežot slēdža (9) pogu, sākt degt LED diode (10), kas apgaismo darba vietu.

GRIEZES ĀTRUMA REGULĒŠANA

Skrūvēšanas vai urbšanas ātrumu var regulēt darba laikā, samazinot vai palielinot spiedienu uz slēdža (9) pogu. Ātruma regulēšana nodrošina lēnu darba uzsākšanu, kas atveres urbšanas laikā ğipsī vai flīzēs aizsargā no urbja slīdēšanas, savukārt ieskrūvēšanas un izskrūvēšanas laikā palidz kontrolēt darbu.

PÄRSLODZES SAJÜGS

Griezes momenta regulēšanas gredzena (3) iestatījums izvēlētajā pozīcijā nodrošina pastāvīgu sajūga izvietojumu noteiktajā griezes momenta lielumā. Sasniedzot uzstādīto griezes momentu, notiek automātiskā pārslodzes sajūga atslēgšana. Tas pasargā no pārāk dzilas skrūves ieskrūvēšanas vai no urbjmašinas-skrūvgrieža bojājumiem.

GRIEZES MOMENTA REGULĆIJA

- Dažādām skrūvēm un materiāliem nepieciešams izmantot dažāda lieluma griezes momentus.

• Jo lieläks ir griezes moments, jo lieläks ir skaitlis, kas atbilst dotam stävoklim (D att.).
• Uzlikt griezes momenta regulēšanas gredzenu (3) nepieciešamajā griezes momenta lielumā.
• Darbs vienmēr jāsāk ar mazāku griezes momenta lielumu.
• Griezes moments ir jäpalielina pakäpeniski, kamër tiks sasniegts vëlamais rezultāts.
• Izskrūvējot skrūves, jāizvēlas lielākas griezes momenta vērtības.
• Urbšanai ir jāizvēlas iestatījumi, kas apzīmēti ar urbja simbolu. Šajā iestatījumā tiek iegūta vislielākā griezes momenta vērtība.
• Spēja izvēlēties atbilstošu griezes momenta lielumu rodas līdz ar praksi. Uzstādot griezes momenta regulēšanas gredzenu urbšanas pozicijā, pārslodzes sajūgs tiek deaktivizēts.

DARBINSTRUMENTU MONTÄŽA

• Uzlikt griezes virziena pārslēdzēju (5) vidusstāvoklī.
  Griežot ātrdarbības patronas gredzenu (2) pretēji pulksteņrādītāja virzienam (skat. apzīmējumus uz gredzena), tiek iegūts nepieciešamais žokļu atvērums, kas ľauj ielikt vajadzīgo skrūvēšanas uzgali vai urbi (E att.).
• Lai nostiprinātu darbinstrumentu, pagriezt ātrdarbības patronas gredzenu (2) pulksteņrādītāja virzienā un stingri aizgriezt.

GRAPHITE

Darbinstrumenta demontāža notiek tā montāžai pretējā secībā.

Piestiprinot urbi vai uzgali ātrdarbības patronā, jāpievērš uzmanība darbinstrumenta atbilstošam izvietojumam. Izmantojot isus skrūvēšanas uzgajus, jālieto papildu magnētiskais satvērējs kā pagarinātājs.

KREISAIS/LABAIS GRIEZES VIRZIENS

Pateicoties griezes virziena pārslēdzējam (5), tiek mainīts darbvārpstas griezes virziens (F att.).

Griešanās pa labi – novietot griezes virziena pārslēdzēju (5) kreisajā malējā stāvokli.

Griešanās pa kreisi – novietot griezes virziena pārslēdzēju (5) labajā malējā stāvokli.

* Bridinajums: Dažos gadijumos pārslēdzėja stavoklis attiecībā pret griezes virzienu var atškirties no ieprieks aprakstita. Nepieciešams pievērst uzmanību simboliem, kas atrodas uz pārslēdzėja vai ierīces korpusa.

Griezes virziena pārslēdzēja (5) vidusstāvoklis ir drošais stāvoklis, kas aizsargā pret gadījuma elektroierīces ieslēgšanos.

- Šajā stāvoklī nevar iedarbināt urbjmašinu-skrūvgriezi.

- Šajā stāvoklī tiek mainīti urbji vai uzgaļi.

Pirms ieslēgšanas nepieciešams pārbaudīt, vai griezes virziena pārslēdzējs (5) atrodas atbilstoša pozicijā.

Nedrikst mainit griezes virzienus urbjmašinas-skrüvgrieža darbvärpstas griešanās laikā.

PÄRNESUMA MAINA

Pārnesuma pārslēdzējs (4) (G att.) nodrošina griezes ātruma palielināšanu. I pārnesums: apgriezienu skaits ir mazāks, tāpēc griezes momenta spēks ir lielāks.

Il pārnesums: apgriezienu skaits ir lielāks, tāpēc griezes momenta spēks ir mazāks.

Atkaribā no veiktajiem darbiem pārnesuma pārslēdzējs ir jāuzliek latbilstoša stāvokli. Ja pārslēdzēju nevar pārlikt, nepieciešams nedaudz pagriezt darbvārpstu.

Aizliegts pärlikt pärnesuma pärslëdzëju tad, kad urbjmašina- skrüvgriezis strädä. Tas var izraisit elektroierices bojäjumu.

Ilglaicigā urbšana zemajā darbvārpstas griezes ātrumā var pārkarsēt dzinēju. Tādejādi periodiski ir jātaisa pārtraukumi darbā vai jāļauj, lai ierīce strādā maksimālos apgriezienos bez slodzes apmēram 3 minūtes.

ĀKIS

Urbjmašinai-skrūvgriezim ir praktisks ākis (6), kas kalpo ierīces pakarināšanai, piemēram, uz montiera siksnas strādājot augstumā.

APKALPOŠANA UN APKOPE

Pirms veikt jebkādas darbības, kas ir saistītas ar instalēšanu, regulēšanu, remontu vai apkalpošanu, izņemt akumulatoru no tierīces.

APKOPE UN UZGLABĀŠANA

• leteicams tīrīt ierīci katru reizi pēc lietošanas.
  • Tirišanai nedrikst izmantot údeni vai jebkādus citus škidrumus.
• lerice jātīra ar sausu auduma gabalu vai jāizpūš ar zema spiediena saspiesto gaisu.
• Neizmantot tirišanas līdzekļus vai škīdinātājus, jo tie var sabojāt plastmasas detaļas.
• Regulārī jātīra ventilācijas spraugas dzinēja korpusā, lai nepieļautu ierīces pārkaršanu.
• lerice vienmēr jāuzglabā sausā, bērniem nepieejamā vietā.
• lerīce jāuzglabā ar izņemtu akumulatoru.

ĀTRDARBĪBAS PATRONAS NOMAINA

Ätrdarbības patrona ir pieskrūvēta pie urbjmašīnas-skrūvgrieža darbvārpstas un papildus nofiksēta ar nostiprinātājskrūvi.

• Novietot griezes virziena pārslēdzēju (5) vidusstāvokli.
• Atvērt ātrdarbības patronas (1) žokļus un izskrūvēt nostiprinātājskrūvi (kreisā vītne) (H att.).
• lelikt sešstūra atslēgu ātrdarbības patronā un viegli uzsist sešstūra atslēgas otram galam.
• Atskrūvēt ātrdarbības patronu.
• Ātrdarbības patronas montāža notiek tās demontāžai pretējā secībā.

Jebkāda veida defekti ir jānovērš ražotāja autorizētos servisa centros.

TEHNISKIE PARAMETRI

Akumulatora urbjmašina-skrūvgriezis 58G018
Parametrs Vērtība
Akumulatora spriegums 18 V DC
Griezes ātruma diapazons tukšgaitā	I pārnesums 0-500 min-1II pārnesums 0-1700 min-1
Ātrdarbības patronas diapazons 2-13 mm
Griezes momenta regulēšanas diapazons 1 – 16 +urbšana
Maks. griezes moments (mīksta skrūvēšana) 38 Nm
Maks. griezes moments (cieta skrūvēšana) 58 Nm
Elektroaizsardzības klase III
Masa 1,2 kg
Ražošanas gads 2021
58G019 nozimē gan tipu, gan ierīces apzimējumu

Graphite Energy+ sistēmas akumulators
Parametrs Vērtība
Akumulators	58G001	58G004
Akumulatora spriegums	18 V DC	18 V DC
Akumulatora tips	Li-lon	Li-lon
Akumulatora kapacitāte	2000 mAh	4000 mAh
Vides temperatūras diapazons	4 °C – 40°C	4°C – 40°C
Lādēšanas laiks ar lādētāju 58G002	1 h	2 h
Masa	0,400 kg	0,650 kg
Ražošanas gads	2021	2021

Graphite Energy+ sistēmas lādētājs
Parametrs Vērtība
Lādētāja tips	58G002
Barošanas spriegums	230 V AC
Barošanas frekvence	50 Hz
Lādēšanas spriegums	22 V DC
Maks. lādēšanas strāva	2300 mA
Vides temperatūras diapazons	4°C – 40°C
Akumulatora 58G001 lādēšanas laiks	1 h
Akumulatora 58G004 lādēšanas laiks	2 h
Elektroaizsardzības klase	II
Masa	0,300 kg
Ražošanas gads	2021

DATI PAR TROKSNI UN VIBRĀCIJĀM

Akustiskā spiediena limenis	Lp_A = 77,5 dB(A) K=3 dB(A)
Akustiskās jaudas limenis	Lw_A = 88,5 dB(A) K=3 dB(A)
Vērtība, kas mēra vibrāciju paātrinājumu	a_h = 2,04 m/s^2 K=1,5 m/s^2

Informācija par troksni un vibrāciju

lerīces emitētā trokšņa limenis ir aprakstīts caur emitētā akustiskā spiediena limeni Lp A un akustiskās jaudas limeni Lw A (kur K ir mērījuma neprecizitāte). lerīces emitētās vibrācijas ir aprakstītas caur vērtību a _h , kas méra vibrāciju paātrinājumu, (kur K ir mērījuma neprecizitāte).

Šajā instrukcijā norādītais emitētā akustiskā spiediena limenis Lp, akustiskās jaudas limenis Lw, kā arī vērtība a, kas mēra vibrāciju paātrinājumu, ir mērita saskaņā ar standartu EN 60745-1. Norādītā vērtība ah, kas mēra vibrāciju paātrinājumu, var tik tizmantota ieriču salīdzināšanai un vibrācijas ekspozicijas sākotnējam novērtējumam.

Dotais vibrāciju limenis ir reprezentatīvais lielums attiecībā pret elektroierīces pamatizmantošanas mērķiem. Ja ierīce tiks izmantota citiem mērķiem vai ar citiem darbinstrumentiem, vibrāciju limenis var mainīties. Augstāku vibrācijas limeni ietekmēs nepietiekama vai pārāk reta ierīces kopšana. lepriekš minētie iemesli var palielināt vibrācijas ekspozīciju visā darba periodā.

Lai precīzi novērtētu vibrācijas ekspozīciju, jāņem vērā periodi, kad elektroierīce ir izslēgta vai ir ieslēgta, bet netiek izmantota darbam. Detalizēti novērtējot visus faktorus, kopējā vibrācijas ekspozīcija var klūt ievērojami mazāka.

Lai pasargātu lietotāju no vibrācijas sekām, jānodrošina tādi papildu drošības pasākumi kā elektroierīces un darbinstrumentu apkope, atbilstoša roku temperatūra un atbilstoša darba organizācija.

VIDES AIZSARDZIBA

Elektroinstrumentus nedrikst izmest kopä ar sadzives atkritumiem. Tie ir jänodod utilizăcijai attiecigajiem uzpėmumiem. Informăciju par utilizăciju var sniegt produkta părdevëjs vai vietëjie varas orgâni. Nolietotās elektriskās un elektroniskās ierices satur videi kaitigās vielas. Ierice, kura netika pakljauta otreizëjai izejvielu părstrădei, rada potenclatus draudus videl un cilveku veselibal.

Li-Ion

* Ir tiesības veikt izmainas.

„Grupa Topex Spółka z graniconzona odpowiedzialnością” Spółka komandytowa (turpmák „Grupa Topex“) ar galveno ofisu Varšava, ul. Pograniczna 2/4, informė, ka visa veida autortiesības attiecibą uz dotās instrukcijas (turpmák „Instrukcija“) saturu, tai skaítą uz tās teksiem, samazinātim fotografijām, shēmām, zimėjumiem, kā ari attiecibą uz tās kompoziciju, pieder tikai Grupa Topex, kuras ir aizsargatas ar likumu saskaņa ar 1994. gada 4. februāra „Likumu par autortiesi bām un blakustiesi bām“ (Likumu Vēstnesis 2006 nr. 90, 631. poz. ar turmp. izm.). Visas Instrukcijas kopumā vai tās noteikto daju kopēsana, apstrāde, publicēsana vai modificēsana komermerkijem bez Grupa Topex rakistskas atjaujas ir stingri aizliegta, preteļa gadjūma parkapejs var tikt saukts pie kriminālās vai administratīvas atbildibas.

EE

ALGUPÄRASE KASUTUSJUHENDI TÖLGE AKUTRELL-KRUVIKEERAJA 58G019

TÄHELEPANU ENNE ELEKTRITÖÖRIISTAGA TÖÖTAMA ASUMIST LUGEGE HOOLIKALT LÄBI KÄESOLEV JUHEND JA HOIDKE SEE ALLES HILISEMAKS KASUTAMISEKS.

ERIOHUTUSJUHISED

ERIOHUTUSJUHISED OHUTUKS TÖÖKS AKUTRELL-KRUVIKEERA-JAGA
