58G019 - Gręžtuvas Graphite - Nemokama naudojimo instrukcija

Produkto tipas	Belaidis gręžtuvas-suktuvas su smūginiu
Prekės ženklas	Graphite
Modelis	58G019
Akumuliatoriaus įtampa	18 V DC
Akumuliatoriaus tipas	Li-Ion
Akumuliatoriaus talpa (standartinė)	2000 mAh (modelis 58G001)
Tuščiosios eigos greičių diapazonai	Greitis I: 0-500 aps/min Greitis II: 0-1700 aps/min
Griebtuvo anga	2-13 mm (greito užspaudimo griebtuvas)
Maks. sukimo momentas (kietas prisukimas)	58 Nm
Maks. sukimo momentas (minkštas prisukimas)	38 Nm
Sukimo momento reguliavimo diapazonas	1-16 + gręžimo padėtis
Svoris (be akumuliatoriaus)	1,2 kg
Apsaugos klasė	III
Garso slėgio lygis	Lp_A = 77,5 dB(A) (K=3 dB)
Garso galios lygis	Lw_A = 88,5 dB(A) (K=3 dB)
Vibracija (gręžimas)	ah = 2,04 m/s² (K=1,5 m/s²)
Įkroviklis įtrauktas	Tipas 58G002: 230 V AC, 50 Hz, maks. srovė 2300 mA
Įkrovimo laikas (2000 mAh akumuliatorius)	Maždaug 1 valanda
Pagrindinės funkcijos	Gręžimas su smūgiu/be smūgio, prisukimas, prisukimas/atsukimas, mechaninis greičio perjungimas, veleno stabdys, LED apšvietimas, akumuliatoriaus įkrovos indikatorius
Priežiūra ir valymas	Valyti sausa šluoste; nenaudoti vandens ar tirpiklių; išvalyti ventiliacijos angas
Sauga	Dėvėti klausos apsaugą ir apsauginius akinius; naudoti ant izoliuotų paviršių, jei yra paslėptų kabelių pavojus; nelaikyti akumuliatoriaus drėgmėje ar karštyje
Remontuojamumas	Nerekomenduojama taisyti pačiam; visus remonto darbus patikėti gamintojui arba įgaliotam serviso centrui
Pagaminimo metai	2021

Dažnai užduodami klausimai - 58G019 Graphite

Kaip įkrauti gręžtuvo 58G019 akumuliatorių?

Išimkite akumuliatorių iš gręžtuvo, įjunkite įkroviklį į 230 V AC kištukinį lizdą, įdėkite akumuliatorių į įkroviklį. Raudonas šviesos diodas rodo įkrovimą. Kai akumuliatorius įkrautas, užsidegs žalias šviesos diodas. Neviršykite 8 valandų įkrovimo laiko.

Kokia yra su gręžtuvu pateikiamo akumuliatoriaus talpa?

Gręžtuvas 58G019 paprastai tiekiamas su 58G001 akumuliatoriumi, kurio talpa 2000 mAh. Taip pat atskirai galima įsigyti 58G004 akumuliatorių su 400 mAh talpa.

Kaip reguliuoti prisukimo momentą?

Pasukite sukimo momento reguliavimo žiedą (3), kad pasirinktumėte vertę nuo 1 iki 16. Kuo didesnis skaičius, tuo didesnis sukimo momentas. Gręžimui nustatykite žiedą ant grąžto simbolio, kad gautumėte maksimalų sukimo momentą.

Kaip pakeisti sukimosi greitį?

Naudokite greičio perjungimo jungiklį (4). Padėtis I – mažas greitis ir didelis sukimo momentas, padėtis II – didelis greitis ir mažesnis sukimo momentas. Niekada nekeiskite greičio, kai gręžtuvas veikia.

Kaip įstatyti grąžtą ar antgalį?

Nustatykite sukimosi krypties selektorių į centrinę padėtį. Pasukite greito užspaudimo griebtuvo žiedą (2) į kairę, kad atidarytumėte nasrus, įstatykite įrankį, tada pasukite į dešinę, kad tvirtai užveržtumėte.

Ar gręžtuvas gali gręžti betoną?

Taip, naudojant smūgio režimą. Pasirinkite smūgio režimą naudodami režimo selektorių (15). Naudokite betonui tinkamus grąžtus.

Ką daryti, jei akumuliatorius nuteka?

Atsargiai nuvalykite skystį šluoste. Venkite kontakto su oda ar akimis. Jei pateko, gausiai nuplaukite vandeniu ir, jei reikia, kreipkitės į gydytoją.

Kaip prižiūrėti gręžtuvą?

Po kiekvieno naudojimo valykite sausa šluoste. Nenaudokite vandens ar tirpiklių. Išpūskite ventiliacijos angas žemo slėgio suspaustu oru. Laikykite sausoje vietoje, vaikams nepasiekiamoje vietoje.

Kokias apsaugos priemones dėvėti?

Dėvėkite klausos apsaugą ir apsauginius akinius. Jei gręžiate vietose, kur gali būti paslėptų elektros laidų, laikykite gręžtuvą už izoliuotų rankenos paviršių.

Kur galiu rasti atsargines dalis arba atlikti gręžtuvo remontą?

Visus remonto darbus turi atlikti gamintojas arba įgaliotas serviso centras. Nerekomenduojama taisyti prietaiso pačiam. Susisiekite su savo pardavėju arba Graphite klientų aptarnavimo tarnyba.

NAUDOJIMO INSTRUKCIJA 58G019 Graphite

• Dirbdami su suktuvu užsidėkite klausos organų ir akių apsaugos priemones. Dėl triukšmo gali sutrikti klausa. Metalo drožlės ir kitos skrijejančios dalelės gali negrįztamai sužaloti akis.
• Atlikdami darbus, kurių metu kyla pavojus darbiniu priedu prisiliesti prie paslėptų elektros laidų, įrankį laikykite už izoliuotos rankenos paviršiaus. Kontakto su elektros įtampos tinklu metu, elektros įtampa gali veikti ir metalines įrankio detales (tikimybė, kad jomis tekės elektros srovė), dėl to gali kilti elektros smūgio pavojus.

PAPILDOMOS DARBO SAUGOS SU AKUMULIATORINIU GRĘŻTUVU - SUKTUVU TAISYKLĖS

• Naudokite tik gamintojo nurodytus akumuliatorius ir jkroviklius. Akumuliatorių ir jkroviklių nenaudokite kitiems tikslams.
• Nekeiskite įrankio suklio judėjimo krypties (sukimo krypties) tuomet, kai įrankis veikia. Priešingu atveju įrankis gali sugesti.
• Gręžtuvui - suktuvui valyti naudokite minkštą, sausą audinį. Niekada nenaudokite jokių cheminių skysčių arba alkoholio.
• Neremontuokite patys sugedusio jrankio. Remonto darbus, be išimties, gali atlikti tik gamintojas arba kvalifikuoti autorizuotos remonto dirbtuvės specialistai.

TEISINGAS AKUMULIATORIAUS APTARNAVIMAS IR NAUDOJIMAS

• Vartotojas privalo kontroliuoti akumuliatoriaus ikrovimo procesa.
• Nekraukite akumuliatoriaus esant žemesnei nei 0° C temperatūrai.
• Akumuliatorių kraukite tik gamintojo nurodytu įkrovikliu. Naudojant kito tipo akumuliatoriui skirtą įkroviklj, kyla gaisro pavojus.
• Jeigu akumuliatoriaus nenaudojate, laikykite jì atokiau nuo metalinių daiktų, pvz.: popieriaus sąvaržėlių, monetų, raktų, vinių, varžtų bei kitų mažų metalinių elementų, kurie gali sukelti akumuliatoriaus kontaktų trumpą jungimąsi. Dėl akumuliatoriaus

kontaktų trumpo jungimosi kyla gaisro ir nudegimo pavojus.

• Dėl apgadinimo ir/arba neteisingo naudojimosi akumuliatoriumi, iš jo gali išsiskirti dujos. Taip nutikus išvėdinkite patalpą, jeigu pasijutote blogai, pasitarkite su gydytoju. Dujos gali pažeisti kvėpavimo takus.

• Dėl ekstremalių sąlygų, iš akumuliatoriaus gali ištekėti elektrolitas. Iš akumuliatoriaus ištekėjęs skystis gali sukelti alerginę reakciją arba nudeginti. Jeigu pastebėjote, kad ištekėjo skystis, elkitės žemiau aprašytu būdu:

• atsargiai nuvalykite medžiagos skiaute, venkite kontakto su oda arba akimis;

• jeigu netyčia skystis pateko ant odos, tai suteptą vietą, nedelsdami, nuplaukite gausiu švaraus vandens kiekiu ir esant galimybei neutralizuokite skysčio poveikį švelnia rūgštimi, pvz., citrinos sultimis arba actu;
• jeigu skystis pateko į akis, tai nedelsdami plaukite jas gausiu švaraus vandens kiekiu, bent 10 minučių ir pasitarkite su gydytoju.

- Nenaudokite apgadinto arba perdaryto akumuliatoriaus. Apgadinti arba perdaryti akumuliatoriai gali veikti netinkamai, kelti pavoju, užsidegti, sprogti arba sužaloti.

- Saugokite akumuliatorių nuo vandens Ir drėgmės poveikio.

• Akumuliatorių laikykite atokiau nuo ugnies. Nepalikite jo ilgesniam laikui aplinkoje, kurioje vyrauja aukšta temperatūra (saulėtose vietose, arti šildytuvų ar bet kokiose vietose, kuriose vyrauja aukštesnė nei 50° C temperatūra).
• Saugokite akumuliatorių nuo ugnies bei pernelyg aukštos temperatūros. Dėl ugnies arba aukštos temperatūros poveikio, aukštesnės nei 130°C akumuliatorius gali sprogti.

DÉMESIO! Temperatūra 130°C gali būti nurodyta pagal farenheito skalę 265°F.

- Laikykitės visų įkrovimo instrukcijų, negalima krauti akumuliatoriaus aplinkoje, kurioje vyrauja aukštesnė temperatūra nei nurodyta nominalių duomenų lentelėje, esančioje pačioje aptarnavimo instrukcijoje. Dėl neteisingo įkrovimo arba neleistinos aplinkos temperatūros įkrovimo metu, viršijančios nurodytą ribą, galite sugadinti akumuliatorių ir sukelti gaisro pavojų.

AKUMULIATORIŲ REMONTAS

• Sugedusių akumuliatorių neremontuokite patys. Visus remonto darbus gali atlikti tik gamintojas arba autorizuos remonto dirbtuvės kvalifikuotas personalas.
• Susidėvėjusi akumuliatorių nuneškite į specialų, už šio tipo pavojingų atliekų utilizavimą atsakingą surinkimo punktą.

DARBO SAUGOS INSTRUKCIJOS, SKIRTOS AKUMULIATORIAUS JKROVIKLIO NAUDOJIMUI.

• Saugokite jkroviklj nuo drègmès ir vandens poveikio. Vanduo, patekęs i jkroviklio vidų, padidina elektros smūgio pavojų. jkrovikliu galima naudotis tik sausose patalpose.
• Prieš pradėdami įkroviklio priežiūros arba valymo darbus, būtinai išjunkite ji iš elektros tinklo lizdo.
• Nenaudokite ikroviklio, padėto ant degaus pagrindo (pvz., popieriaus, tekstilės) ir arti degių medžiagų. Ikrovimo proceso metu, ikroviklio temperatūra labai pakyla ir del to kyla gaisro pavojus.
  • Kiekvieną kartą, prieš naudodami patikrinkite paties įkroviklio, jo laido ir elektros kištuko būklę. Nenaudokite įkroviklio, jeigu pastebėjote gedimą. Neardykite įkroviklio patys. Visus remonto darbus atlikite autorizuotoje remonto dirbtuvėje. Neteisingas įkroviklio sumontavimas kelia elektros smūgio bei gaisro pavojų.
• Asmenims, turintiems fizinę, psichinę negalią, emocinius bei motorikos sutrikimus (taip pat ir vaikams) bei neturintiems patirties ir nežinantiems kaip naudotis jkrovikliu bei neišmanantiems, kaip laikytis darbo saugos taisyklių, negalima aptarnauti jkroviklio be atsakingo asmens arba specialisto priežiūros. Tokie asmenys jkrovikliu gali naudotis netinkamai ir dėl to susižaloti.
• Kai jkrovikliu nesinaudojama, jj bütina išjungti iš elektros įtampos tinklo lizdo.
• Laikykitės visų įkrovimo instrukcijų, negalima krauti akumuliatoriaus aplinkoje, kurioje vyrauja aukštesnė temperatūra nei nurodyta nominalių duomenų lentelėje, esančioje pačioje aptarnavimo instrukcijoje. Dėl neteisingo įkrovimo arba neleistinos aplinkos temperatūros įkrovimo metu, viršijančios nurodytą ribą, galite sugadinti akumuliatorių ir sukelti gaisro pavojų.

JKROVIKLIO REMONTAS

- Sugedusio jkroviklio neremontuokite patys. Visus remonto darbus

gali atlikti tik gamintojas arba kvalifikuotas autorizuotos remonto dirbtuvės personalas.

- Susidėvėjusi įkroviklį nuneškite į specialų, už šio tipo pavojingu atlieku utilizavimą atsakingą surinkimo punktą.

DĖMESIO! Irenginiu galima naudotis tik patalpų viduje.

Nepaisant saugios įrankio konstrukcijos, apsauginių ir papildomų apsaugos priemonių naudojimo, visada, darbo metu išlieka sužalojimų tikimybė.

Dél trumpo jungimosi bei tuomet, kai ličio jonų akumuliatorius labai įkaista, jis gali ištekėti, užsidegti arba sprogti. Nelaikykite jo automobilyje karštomis, saulėtomis dienomis. Neardykite akumuliatoriaus. Ličio jonų akumuliatoriai turi elektroninius, apsauginius įrenginius, kuriuos pažeidus, jie gali užsidegti arba sprogti.

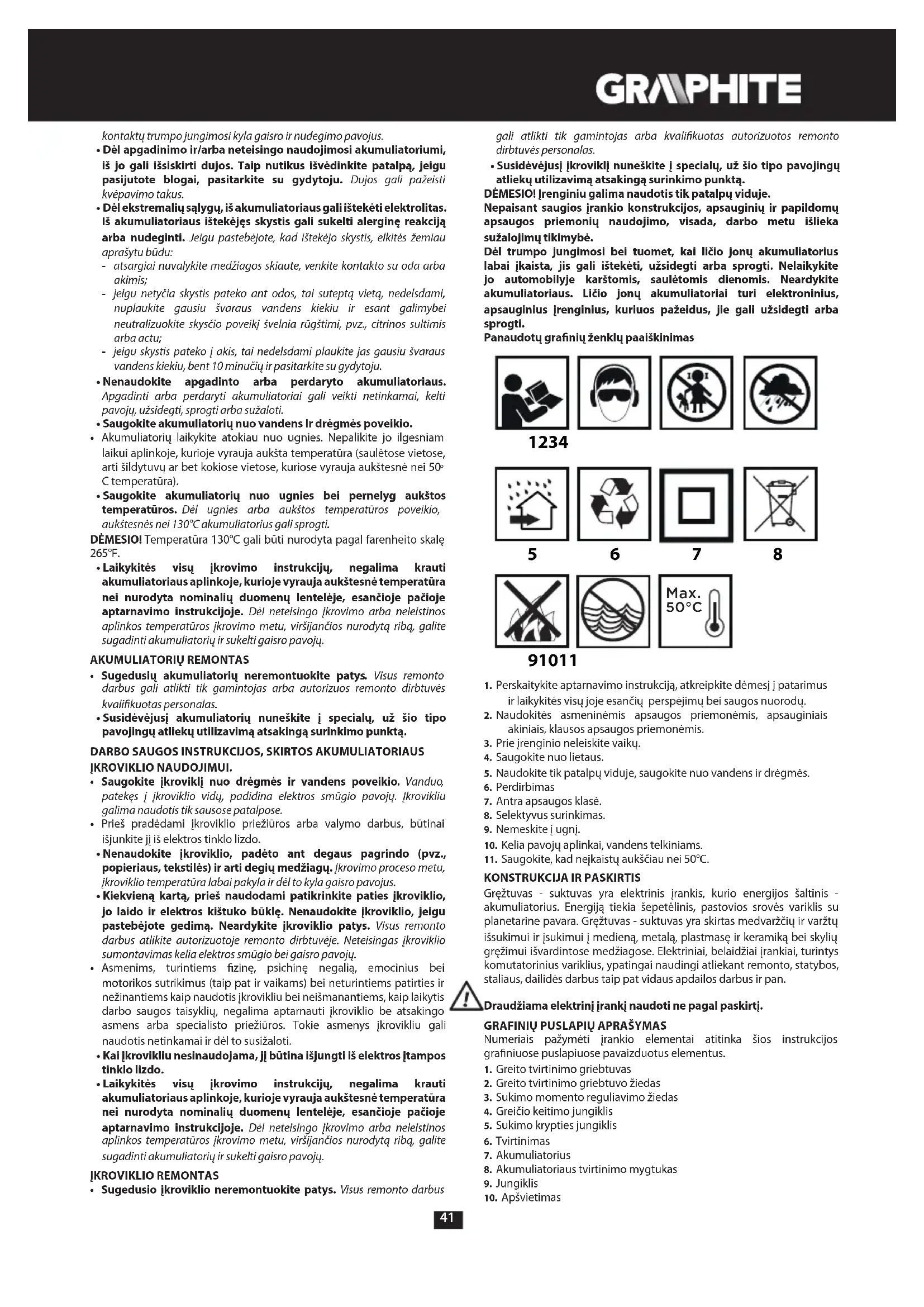

Panaudotų grafinių ženklų paaiškinimas

1234

6

7

8

5

6

7

8

91011

1. Perskaitykite aptarnavimo instrukcija, atkreipkite dėmesį i patarimus ir laikykitės visų joje esančių perspėjimų bei saugos nuorodu.

2. Naudokitės asmeninėmis apsaugos priemonėmis, apsauginiais akiniais, klausos apsaugos priemonėmis.

3. Prie jrenginio neleiskite vaikų.

4. Saugokite nuo lietaus.
5. Naudokite tik patalpų viduje, saugokite nuo vandens ir drėgmės.
6. Perdirbimas
7. Antra apsaugos klasė.
8. Selektyvus surinkimas.
9. Nemeskite i ugnj.
10. Kelia pavojų aplinkai, vandens telkiniams.
11. Saugokite, kad nejkaistų aukščiau nei 50°C.

KONSTRUKCIJA IR PASKIRTIS

Gręžtuvas - suktuvas yra elektrinis įrankis, kurio energijos šaltinis - akumuliatorius. Energiją tiekia šepetėlinis, pastovios srovės variklis su planetarine pavara. Gręžtuvas - suktuvas yra skirtas medvaržčių ir varžtų išsukimui ir jsukimui į medieną, metalą, plastmasę ir keramiką bei skylių gręžimui išvardintose medžiagose. Elektriniai, belaidžiai įrankiai, turintys komutatorinius variklius, ypatingai naudingi atliekant remonto, statybos, staliaus, dailidės darbus taip pat vidaus apdailos darbus ir pan.

Draudžiama elektrinį įrankį naudoti ne pagal paskirtį.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Numeriais pažymėti įrankio elementai atitinka šios instrukcijos grafiniuose puslapiuose pavaizduotus elementus.

1. Greito tvirtinimo griebtuvas
2. Greito tvirtinimo griebtuvo žiedas
3. Sukimo momento reguliavimo žiedas
4. Greičio keitimo jungiklis
5. Sukimo krypties jungiklis
6. Tvirtinimas
7. Akumuliatorius
8. Akumuliatoriaus tvirtinimo mygtukas
9. Jungiklis

10. Apšvietimas

11. Diodai LED

12. Ikroviklis
13. Akumuliatoriaus ikrovimo lygio rodiklio jungiklis
14. Akumuliatoriaus ikrovimo lygio rodiklis (diodai LED).
    ^x Tarp paveikslo ir gaminio galimas nedidelis skirtumas

PANAUDOTU GRAFINIŲ ŽENKLU APRAŠYMAS

DÈMESIO

ISPÉJIMAS

MONTAVIMAS IR NUSTATYMAI

INFORMACIJA

PASIRUOŠIMAS DARBUI

AKUMULIATORIAUS IDĖJIMAS IR IŠĖMIMAS

• Sukimo krypties keitimo jungiklj (5) paslinkite vidurio link.
• Paspauskite akumuliatoriaus tvirtinimo mygtuką (8) ir ištraukite akumuliatorių (7) (pav. A).
• įkrautą akumuliatorių (7) įstatykite į rankenoje esantį laikikljį ir stumkite tol, kol išgirsite akumuliatoriaus tvirtinimo mechanizmo spragtelejimą (8).

AKUMULIATORIAUS IKROVIMAS

Suktuvas parduodamas su dalinai jkrautu akumuliatoriumi. Akumuliatorių kraukite aplinkoje, kurioje vyrauja nuo 4° C iki 40°C temperatūra. Naujas arba ilgesnį laiką nenaudotas akumuliatorius pilnai jkraunamas bei veikia visu pajėgumu po 3 – 5 iškrovimo ir jkrovimo ciklų.

- Ištraukite akumuliatorių (7) iš elektrinio įrankio (pav. A). - įkroviklį įjunkite į elektros tinklo lizdą (230 V AC).

- Akumuliatorių (7) įstatykite į įkroviklj (12) (pav. B). Patikrinkite ar akumuliatorius įstatytas tinkamai (įstumtas iki galo).

Po to, kai ikroviklis jungiamas i elektros įtampos tinklo lizdą (230 V AC), užsidega žalias diodas (11) (žiūrėkite žemiau sekantį aprašymą), kuris įspėja, kad įtampa yra jungta.

Akumuliatorių (7) įstačius į ikroviklj (12), ikroviklio korpuse užsidega raudonas diodas (11), kuris įspėja, kad vyksta akumuliatoriaus ikrovimo procesas.

Tuo pačiu metu žybčioja žali akumuliatoriaus įkrovimo lygio diodai (14), skirtingu eiliškumu (žiūrėkite žemiau sekantį aprašymą).

• Žybčioja visi diodai – įspėjimas, kad akumuliatorius visiškai išsikrovęs ir ji būtina įkrauti.
• Žybčioja 2 diodai – įspėjimas apie dalinį akumuliatoriaus išsikrovimą.
• Žybčioja 1 diodas – įspėjimas, kad akumuliatorius yra visiškai įkrautas. Pasibaigus akumuliatoriaus įkrovimo procesui, įkroviklio korpuse esantis diodas (11) šviečia žaliai, o visi akumuliatoriaus įkrovimo lygio diodai (14) dega pastoviai. Praėjus tam tikram laiko tarpui (apytikriai 15 s), akumuliatoriaus įkrovimo lygio diodai (14) užgęsta.

Nekraukite akumuliatoriaus ilgiau nei 8 valandas. Viršijus nurodytą ikrovimo laiką, galimas akumuliatoriaus baterijų gedimas. Pilnai įsikrovus akumuliatoriui, ikroviklis automatiškai neišsijungia. Žalios spalvos diodas, ikroviklio korpuse, šviečia toliau. Akumuliatoriaus ikrovimo lygio diodai užgęsta praėjus tam tikram laiko tarpui. Prieš išimdami akumuliatorių iš ikroviklio, išjunkite iš elektros įtampos tinklo lizdo. Venkite kelių akumuliatorių ikrovimo be pertraukos (vieno po kita). Trumpai pasinaudoję įrankiu, nekraukite akumuliatoriaus papildomai. Jeigu tarp ikrovimų laikas kaskart vis trumpesnis, reiškia, kad akumuliatorius yra išeikvotas ir jį reikia pakeisti nauju.

Įkrovimo metu akumuliatorius labai įkaista. Nedirbkite iškart po įkrovimo, palaukite kol akumuliatorius atvės (pasieks kambario temperatūrą). Taip apsaugosite akumuliatorių nuo gedimo.

AKUMULIATORIAUS IKROVIMO LYGIO RODIKLIS

Akumuliatorius turi jkrovimo lygio rodiklj (3 diodai LED) (14). Norėdami patikrinti akumuliatoriaus jkrovimo lygj, paspauskite akumuliatoriaus jkrovimo lygio rodiklio mygtuką (13) (pav. C). Šviečiantys visi diodai reiškia aukščiausią akumuliatoriaus jkrovimo lygj. Šviečiantys raudonas ir geltonas diodai įspėja apie dalinį akumuliatoriaus išsikrovimą. Šviečiantys 2 diodai reiškia, kad akumuliatorius yra dalinai išsikrovęs. Šviečiantis 1 diodas reiškia, kad akumuliatorius yra pilnai išsikrovęs ir jį reikia jkrauti.

SUKLIO STABDYS

Elektriniame jrankyje yra elektroninis stabdys, kuris tuojau pat sustabdo

suklj, vos tik atleidžiamas jjungimo mygtukas (9). Tai užtikrina tikslų varžtų jsukimo ir išsukimo gylį (neleidžia jsukti pernelyg giliai) ir sustabdo suklio sukimąsi atleidus jungiklj.

DARBAS IR REGULIAVIMAS

IJUNGIMAS IR IŠJUNGIMAS

ljungimas – paspauskite jjungimo mygtuką (9).

Išjungimas – paleiskite jjungimo mygtuką (9).

Kiekvieną kartą, paspaudus jungimo mygtuką (9) įsijungia diodas (LED) (10), apšviečiantis darbo vietą.

SUKIMO GREIČIO REGULIAVIMAS

Sukimo greitj, darbo metu, galima reguliuoti stipriau arba silpniau spaudžiant jjungimo mygtuka (9). Dėl sukimo greičio reguliavimo funkcijos yra galimas švelnus startas, kuris gręžiant skyles gipse arba keramikoje padeda išvengti gražto slydimo medžiagos paviršiumi, o išsukimo ir jsukimo metu leidžia kontroliuoti darbo eiga.

APSAUGINÉ MOVA NUO PERKROVOS

Sukimo momento reguliavimo žiedo (3) nustatymas tam tikra padėtimi, pasirenkant reikiamą sukimo momentą, fiksuojamas apsaugine mova. Pasiekus pasirinktą sukimo momentą, apsauginė mova nuo perkrovos atsijungia automatiškai. Tai užtikrina varžto jsukimo gylį t.y., neleidžia jsukti pernelyg giliai ir apsaugo gręžtuvą – suktuvą nuo gedimo.

SUKIMO MOMENTO REGULIAVIMAS

• Skirtingiems varžtams sukti ir skirtingoms medžiagoms apdoroti turi būti naudojami skirtingų dydžių sukimo momentai.
• Kuo didesnis skaičius ant sukimo momento reguliavimo žiedo, tuo didesnis sukimo momentas (pav. D).
• Sukdami sukimo momento reguliavimo žiedą (3) nustatykite reikiamo dydžio sukimo momentą.
• Darbą visada pradėkite nustatę mažesnio dydžio sukimo momentą.
• Sukimo momentą didinkite palaipsniui tol, kol pasieksite reikiamą rezultatą.
• Varžtu sukimui rinkitės didesnį sukimo momentą.
• Norėdami gręžti rinkitės grąžto simbolį. Esant šiam nustatymui sukimo momentas yra didżiausias.
• Gebėjimas pasirinkti tinkamą sukimo momentą įgyjamas dirbant (praktikuojantis).

Sukimo momento reguliavimo žiedą nustačius ties gražto simboliu, apsauginė mova nuo perkrovos neaktyvi.

DARBINIO PRIEDO TVIRTINIMAS

• Sukimo krypties jungiklj (5) nustatykite ties viduriu.
• Sukdami greito tvirtinimo griebtuvo žiedą (2), prieš laikrodžio rodyklę (atkreipkite dėmesį j ženklus ant žiedo), reikiamu pločiu atverkite gnybtus, j kuriuos įstatykite grąžtą arba sukimo antgalį (pav. E).
• Norint įtvirtinti darbini priedą, reikia prisukti greito tvirtinimo griebtuvo (2) žiedą, laikrodžio rodyklių kryptimi ir priveržti.

(2) ziedą, laikrodzio rodyklią kryptimi ir príverzti. Darbinis priedas išimamas atvirkščiu jo tvirtinimui eiliškumu.

Tvirtinant gražtą arba sukimo antgalį greito veržimo griebtuve, reikia atkreipti dėmesį į darbinio priedo padėtį. Tvirtinant trumpus sukimo antgalius ar gražtus, reikia naudoti papildomą magnetinį laikiklį (pailginimui).

SUKIMO KRYPTIS | DEŠINĖ IR KAIRE

Sukimo krypties keitimo jungikliu (5) nustatoma suklio sukimosi kryptis (pav. F).

Sukimas i dešinę - jungiklj (5) pastumkite iki galo i kairę.

Sukimas i kaire - jungiklj (5) pastumkite iki galo i dešinę.

* Perspėjame, kad išimtinais atvejais jungiklio padėtis, nustatant sukimo kryptį gali skirtis nuo aprašytos. Atkreipkite demesį l grafinius ženklus, esančius ant jungiklio arba jrenginio korpuso.

Sukimosi krypties jungiklis (5), nustatytas ties viduriu, apsaugo nuo atsitiktinio, elektrinio jrankio jsijungimo.

• Nustačius šia padėtimi gręžtuvas – suktuvas nejsijungia.
  • Nustačius šia padėtimi keičiami grąžtai arba antgaliai.
• Prieš jungiant reikia patikrinti ar sukimosi krypties jungiklis (5) nustatytas reikiama padėtimi.

Negalima keisti sukimosi krypties, kal gręžtuvo – suktuvo suklys sukasi.

GREIČIO KEITIMAS

Dėl greičio keitimo jungiklio (4) (pav. G) yra galimybė didinti sukimosi greitį.

I greitis: sukimosí greitis mažesnis, sukimo jęga didelė.

Il greitis: sukimosi greitis didesnis, sukimo jęga mażesnė.

Pavarų keitimo jungiklio padėtį rinkitės atsižvelgdami į numatytus atlikti darbus. Jeigu jungiklis nejuda, reikia tuputį pasukti sukli.

Gręžtuvui – suktuvui veikiant niekada nekeiskite greičio reguliavimo jungiklio padėties. Dėl to elektrinis įrankis gali sugesti.

llgą laiką grężiant mažais sūkiais variklis gali perkaisti. Dirbti reikia su pertraukomis arba kas tam tikrą laiko tarpą leisti įrankiui veikti maksimaliais sūkiais be apkrovos, apytikriai 3 min.

TVIRTINIMAS

Gręžtuvas – suktuvas turi praktišką tirtinimą (6), kuris skirtas įrankio prikabinimui, pvz., prie montuotojo diržo, dirbant aukštumoje.

APTARNAVIMAS IR PRIEŽIURA

Prieš pradėdami bet kokius su montavimu, reguliavimu, remontu arba aptarnavimu susijusius veiksmus, iš įrankio būtinai išimkite akumullatorių.

APTARNAVIMAS IR PRIEŽIŪRA

• Patariame, jrankj išvalykite po kiekvieno naudojimosi juo.
• Valymui nenaudokite vandens bei kitų skysčių.
• Gręžtuvą - suktuvą valykite sausu audiniu arba prapūskite suslėgto, žemo slėgio oro srautu.
• Nenaudokite jokių švaros priemonių bei tirpiklių, kadangi jie gali pažeisti detales, pagamintas iš dirbtinių medžiagų.
• Reguliariai valykite variklio korpuse esančias ventiliacijos angas, taip apsaugosite įrankį nuo perkaitimo.
• Irankj visada laikykite sausoje, vaikams neprieinamoje vietoje.
• Irankj laikykite tik su išimtu akumuliatoriumi.

GREITO TVIRTINIMO GRIEBTUVO KEITIMAS

Greito tvirtinimo griebtuvas yra užsuktas ant gręžtuvo – suktuvo suklio sriegio ir papildomai pritvirtintas varžtu.

• Sukimo krypties jungiklj (5) nustatykite ties viduriu.
• Atverkite greito tvirtinimo griebtuvo (1) gnybtus ir atsukite tvirtinimo varžtą (kairysis sriegis) (pav. H).
• I griebtuvą jstatykite šešiakampį raktą ir nestipriai suduokite per kitą rakto galą.
• Atsukite greito tvirtinimo griebtuvą.
• Greito tvirtinimo griebtuvas uždedamas atvirkščiu nuémimui eiliškumu.

Visų rūšių gedimai turi būti šalinami autorizuotose gamintojo remonto dirbtuvėse.

TECHNINIAI DUOMENYS

NOMINALÜS DUOMENYS

Akumuliatorinis gręztuvas - suktuvas 58G019
Dydis Vertė
Akumuliatoriaus įtampa 18 V DC
Sukimosi greitis be apkrovos	greitis I 0-500 min	-1
	greitis II 0-1700 min	-1
Greito tvirtinimo griebtuvo skersmuo 2-13 mm
Sukimo momento reguliavimo ribos		1 – 16 + gręžimas
Maks. sukimo momentas („minkštas“ sukimas) 38 Nm
Maks. sukimo momentas („kietas“ sukimas) 58 Nm
Apsaugos klasė III
Svoris 1,2 kg
Gamybos data 2021
58G019 reiškia įrankio tipą taip pat ir apibrėžimą

Akumuliatorius Graphite Energy+ sistemoms
Dydis Vertė
Akumulliatorius 58G001 58G004
Akumuliatoriaus įtampa	18 V DC	18 V DC
Akumuliatoriaus tipas	Li-Ion Li-Ion
Akumuliatoriaus talpa 2000 mAh	4000 mAh
Aplinkos temperatūros ribos	4 °C – 40°C	4°C – 40°C
ikrovimo laikas, naudojant įkroviklį 58G002	1 h	2 h

Svoris	0,400 kg	0,650 kg
Gamybos metai	2021	2021

Graphite Energy+ sistemos ikroviklis
Dydis Vertė
Įkroviklio tipas	58G002
Įtampa	230 V AC
Įkrovimo dažnis	50 Hz
Įkrovimo įtampa	22 V DC
Maks. įkrovimo įtampa 2300 mA
Aplinkos temperatūros ribos	4 ^ C – 40 ^ C
Akumuliatoriaus įkrovimo laikas 58G001	1 h
Akumuliatoriaus įkrovimo laikas 58G004	2 h
Apsaugos klasė	II
Svoris	0,300 kg
Gamybos metai	2021

GARSO IR VIBRACIJOS DUOMENYS

Garso slėgio lygis	Lp_A=77,5 dB(A) K=3 dB(A)
Garso galios lygis	Lw_A=88,5 dB(A) K=3 dB(A)
Vibracijos pagreičio vertė a	_b=2,04 m/s^2 K=1,5 m/s^2

Informacija apie triukšmą ir vibraciją

Irankio skleidžiamo triukšmo lygis apibūdinamas sekančiai: Lp A skleidžiamo garso slėgio lygis ir garso galios lygis Lw A (kur K reiškia matavimo paklaidą). Prietaiso skleidžiama vibracija yra apibūdinama pagal vibracijos pagreičio a vertę (kur K yra matavimo paklaidą). Šioje instrukcijoje garso slėgio Lp A lygis bei garso galios lygis Lw A ir vibracijos pagreičio ah vertę buvo išmatuoti pagal normas EN 60745-1. Nurodytas vibracijos lygis a _h gali būti naudojamas įrankių palyginimui taip pat pirminiam vibracijos įvertinimui.

Nurodytas vibracijos lygis yra pakankamai tikslus, kai šis įrankis naudojamas pagal paskirtį. Jeigu elektrinis įrankis bus naudojamas kitiems tikslams arba su kitokiais nei nurodyta darbiniais priedais taip pat nebus tinkamai prižiūrimas, vibracijos lygis gali pasikeisti. Dėl minėtų priežasčių, vibracijos lygis, viso darbo metu gali būti didesnis nei nurodytas.

Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti į momentus, kai įrankis išjungtas arba kai jis yra įjungtas, bet nenaudojamas darbui (velkia be apkrovos). Tokiu būdu, bendra nurodyta vertė gall būti daug mažesnė.

Siekiant apsaugoti vartotoja nuo vibracijos poveikio pasekmių, būtina imtis papildomų saugos priemonių, pvz., prižiūrėti įrankį ir darbinius priedus, užtikrinti tinkamą rankų temperatūrą, teisingai organizuoti darbą.

APLINKOS APSAUGA

Elektrinių gaminių negalīma išmesti kartu su buities atliekomis, juos reikia atiduoti į atitinkamą atlieku perdirbimo jmonę. Informacijos apie atlieku perdirbimą kreiptis į pardavėją arba vietos valdžios institucijas. Susidėvėje elektriniai ir elektroniniai prietaisai turi garntai kenksmingų medžiagu. Antriniam perdirbimui neatiduoti prietaisai kelia pavojų aplinkai ir žmonių sveikatai.

Li-Ion

* Pasillekame teisę daryti pakeitimus.

„Grupa Topex Špółka z ograniczoņą odpowiedzialnością” Špółka komandytowa“ (toliau: „Grupa Topex”), kurios buveinė yra Varsuvoje, ul. Pograniczna 2/4 informuoja, kad visos šios instrukcijos (toliau:, instrukcija“) autorinės telės, tai yra šloje instrukcijoje esantis tekstas, nuotraukos, schemos, paveikslai bei jų iščestymas priklauso tik Grupa Topex ir yra saugomos pagal 1994 metais, vasario 4 diēn, dėti autorij ir gretutini teisių apsaugos, prilinta štatymą (l.y., nuo 2006 metų [isgaliojęś] štatymas Nr. 90, veilau 631 su štatymo pakeitimais). Neturint raštīško Grupa Sutikimo kopijujo, perdaryti, skelbti spaudoje, keisti panaudojant komerciniams tiklsams visą ar atskiras instrukcijos dalis yra griežtai draudžiama bi gresia civilinė ar baudžiamooti asakomybė.

INSTRUKCIJU TULKOJUMS NO ORIGINÄLVALODAS

AKUMULATORA URBJMAŠINA- SKRÜVGRIEZIS 58G019

PIEZIME: PIRMS ELEKTROINSTRUMENTA LIETOŠANAS UZSAKŠANAS NEPIECIEŠAMS UZMANIGI IZLASIT ŠO INSTRUKCIJU UN SAGLABAT TO.

İPAŞI DROŠĪBAS NOTEIKUMI

DETALIZETI NOTEIKUMI DROŠAM DARBAM AR URBJMAŠINU- SKRÜVGRIEZI

Akumuliatorių ir baterijų negalima mesti kartu su kitomis buitinemis atliekomis taip pat negalima mesti į ugnį arba vandenį. Sugeduslus arba išsiekvojuslus akumuliatorius reikia atiduoti perdirbimui, pagal direktyvos nuostatus, del akumuliatorių ir baterljų utilizavimo. Baterlijas reikia gražinti į visiškai iškrautas surinkimo vietas, jei baterijos nėra visiškai išsikrovusios, jas reikia apsaugoti nuo trumpojo jungimo. Panaudotas baterijas galima nemokamai gražinti komercinėse vietose. Preklų pirkėjas privalo gražinti panaudotas baterijas.
