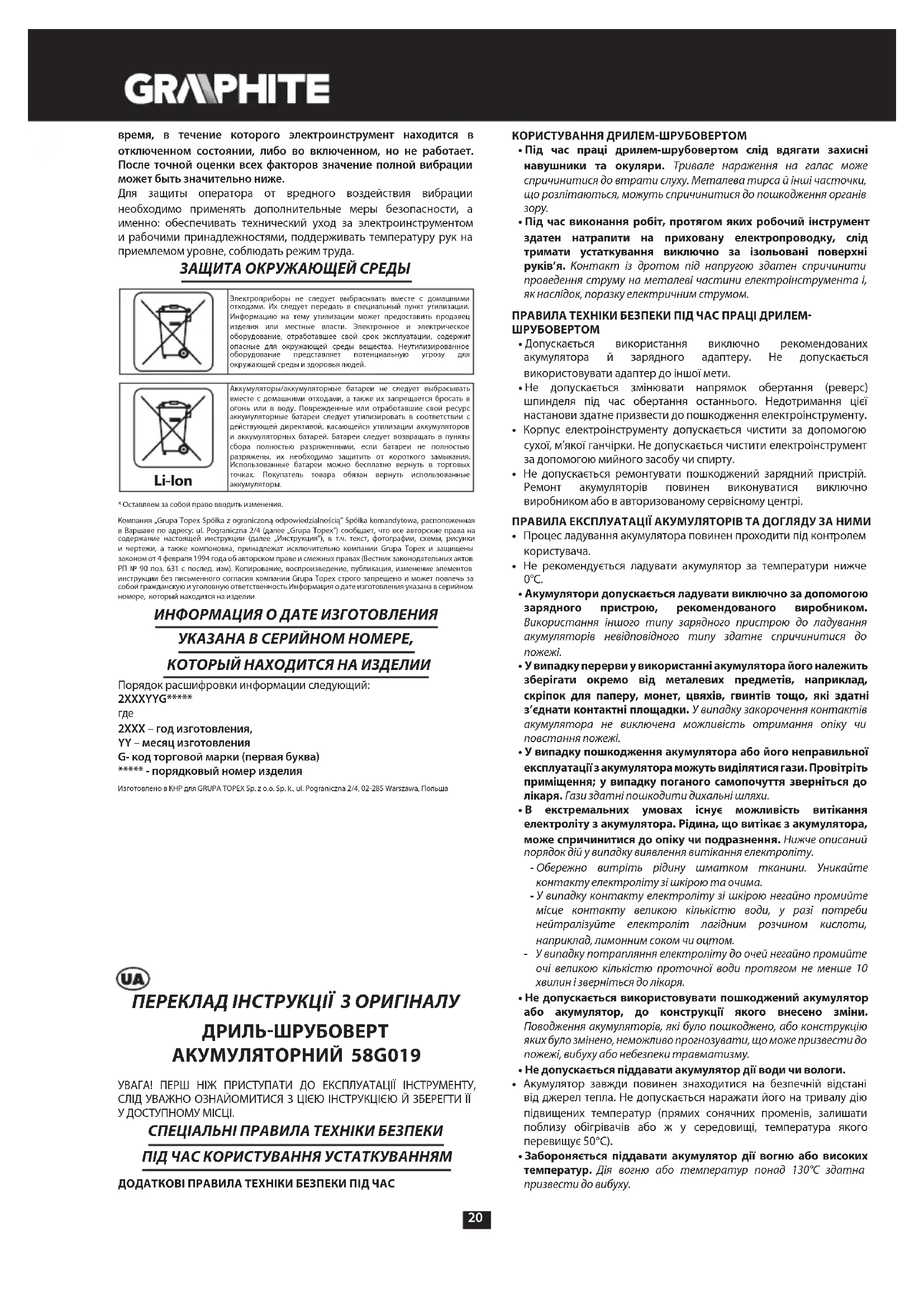

ПОСІБНИК КОРИСТУВАЧА 58G019 Graphite

58G019 УВАГА! ПЕРШ НІЖ ПРИСТУПАТИ ДО ЕКСПЛУАТАЦІЇ ІНСТРУМЕНТУ, СЛІД УВАЖНО ОЗНАЙОМИТИСЯ З ЦІЄЮ ІНСТРУКЦІЄЮ Й ЗБЕРЕГТИ ЇЇ У ДОСТУПНОМУ МІСЦІ. СПЕЦІАЛЬНІ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ПІД ЧАС КОРИСТУВАННЯ УСТАТКУВАННЯМ

. Тривале нараження на галас може спричинитися до втрати слуху. Металева тирса й інші часточки, що розлітаються, можуть спричинитися до пошкодження органів

’. Контакт із дротом під напругою здатен спричинити проведення струму на металеві частини електроінструмента і, як наслідок, поразку електричним струмом.

• Допускається використання виключно рекомендованих акумулятора й зарядного адаптеру. Не допускається використовувати адаптер до іншої мети.

• Не допускається змінювати напрямок обертання (реверс) шпинделя під час обертання останнього. Недотримання цієї настанови здатне призвести до пошкодження електроінструменту.

• Корпус електроінструменту допускається чистити за допомогою сухої, м’якої ганчірки. Не допускається чистити електроінструмент за допомогою мийного засобу чи спирту.

• Не допускається ремонтувати пошкоджений зарядний пристрій. Ремонт акумуляторів повинен виконуватися виключно виробником або в авторизованому сервісному центрі.

• Процес ладування акумулятора повинен проходити під контролем користувача.

• Не рекомендується ладувати акумулятор за температури нижче 0°C.

Використання іншого типу зарядного пристрою до ладування акумуляторів невідповідного типу здатне спричинитися до

’ . У випадку закорочення контактів акумулятора не виключена можливість отримання опіку чи повстання пожежі.

. Гази здатні пошкодити дихальні шляхи.

. Нижче описаний порядок дій у випадку виявлення витікання електроліту. - Обережно витріть рідину шматком тканини. Уникайте контакту електроліту зі шкірою та очима. - У випадку контакту електроліту зі шкірою негайно промийте місце контакту великою кількістю води, у разі потреби нейтралізуйте електроліт лагідним розчином кислоти, наприклад, лимонним соком чи оцтом. - У випадку потрапляння електроліту до очей негайно промийте очі великою кількістю проточної води протягом не менше 10 хвилин і зверніться до лікаря.

Поводження акумуляторів, які було пошкоджено, або конструкцію яких було змінено, неможливо прогнозувати, що може призвести до пожежі, вибуху або небезпеки травматизму.

• Акумулятор завжди повинен знаходитися на безпечній відстані від джерел тепла. Не допускається наражати його на тривалу дію підвищених температур (прямих сонячних променів, залишати поблизу обігрівачів або ж у середовищі, температура якого перевищує 50

. Дія вогню або температур понад 130°C здатна призвести до вибуху.21 УВАГА! Температура 130°C може бути виражена у градусах Фаренгейта як 265°F.

• Слід дотримуватися всіх інструкцій щодо ладування; забороняється ладувати акумулятор за температури, що виходить за межі діапазону, вказаного у таблиці технічних характеристик в інструкції з експлуатації. Неправильне ладування або ладування за температур, що виходять за обумовлені межі, може пошкодити акумулятор і підвищити ризик виникнення пожежі. РЕМОНТ АКУМУЛЯТОРІВ

• Забороняється ремонтувати пошкоджені акумулятори. Ремонт акумуляторів повинен виконуватися виключно виробником або в авторизованому сервісному центрі.

• Зужитий акумулятор слід доставити до спеціального закладу з утилізації відходів такого типу. ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ПІД ЧАС ВИКОРИСТАННЯ ЗАРЯДНОГО АДАПТЕРУ

• Не допускається піддавати адаптер дії води чи вологи. Вода, що потрапляє всередину пристрою, збільшує ризик поразки електричним струмом. Зарядний пристрій призначений для експлуатації виключно всередині сухих приміщень.

• Перш ніж проводити регламентні роботи або ремонтувати адаптер, його слід від’єднати від мережі живлення.

• Не допускається користуватися зарядним адаптером, що встановлений на легкозаймистій поверхні (напр., папері, тканині) або знаходиться поблизу легкозаймистих речовин. З огляду на зростання температури зарядного адаптера під час процесу ладування існує загроза виникнення пожежі.

• Щоразу перед використанням слід перевірити технічний стан зарядного адаптера, шнуру і виделки. У випадку виявлення пошкоджень слід відмовитися від використання такого зарядного адаптера. Не допускається заходитися самостійно розкладати зарядний адаптер. Будь-який ремонт повинен проводитися в авторизованому сервісному центрі. У разі некваліфікованого складання-розкладання зарядного адаптера існує ризик поразки електричним струмом або виникнення пожежі.

• Діти й особи з обмеженими чутливістю, фізичними та психічними можливостями, або особи з браком досвіду чи обізнаності з обладнанням, не допускаються до самостійного обслуговування зарядного адаптера без нагляду відповідальної особи, навіть за умови дотримання всіх правил техніки безпеки. У противному випадку існує ризик неправильної експлуатації устаткування, внаслідок чого може дійти до травматизму.

• Якщо зарядний адаптер не експлуатується, його слід від’єднати від електромережі.

• Слід дотримуватися всіх інструкцій щодо ладування; забороняється ладувати акумулятор за температури, що виходить за межі діапазону, вказаного у таблиці технічних характеристик в інструкції з експлуатації. Неправильне ладування або ладування за температур, що виходять за обумовлені межі, може пошкодити акумулятор і підвищити ризик виникнення пожежі. РЕМОНТ ЗАРЯДНОГО АДАПТЕРА

• Не допускається ремонтувати пошкоджений зарядний адаптер. Ремонт зарядного пристрою повинен виконуватися виключно виробником або в авторизованому сервісному центрі.

• Зужитий зарядний пристрій слід доставити до спеціального закладу з утилізації відходів такого типу. УВАГА! Устаткування призначене для експлуатації у приміщеннях і не призначене для праці назовні. Незважаючи на застосування безпечної конструкції, заходи безпеки й додаткові засоби особистої безпеки, завжди існує залишковий ризик травматизму під час праці. Існує імовірність витікання електроліту з літійіонного акумулятора, його загоряння або вибуху у випадку нагрівання до високих температур або закорочування. Не допускається зберігати акумулятор в автомобілі у сонячні та спекотні дні. Забороняється намагатися розкрити акумулятор. Літійіонні акумулятори містять у своїй конструкції електронні запобіжники, які у випадку пошкодження можуть спричинитися до загоряння або вибуху акумулятора. Умовні позначки

1. Прочитайте інструкцію, дотримуйтесь правил техніки безпеки,

що містяться у ній! 2. Працюйте у захисних окулярах і навушниках.3. Зберігати у недоступному для дітей місці! 4. Боїться дощу!5. Для використання всередині приміщень. Боїться води та вологи.6. Recykling (Переробка вторсировини)7. II клас із електроізоляції. 8. Сортування сміття9. Не допускається кидати елементи живлення у вогонь.10. Несе загрозу для водного середовища.11. Не допускати нагрівання понад 50°C. БУДОВА І ПРИЗНАЧЕННЯ Дриль-шрубоверт являє собою ручний електроінструмент, що живиться від акумулятора. Повід електроінструменту становить безщітковий електромотор постійного струму з планетарною передачею. Дриль-шрубоверт призначений до вкручування- викручування шрубів і гвинтів у деревині, металі, пластмасі й кераміці, а також до свердлення отворів у вищезазначених матеріалах. Електроінструмент із живленням від акумулятора, бездротовий, насамперед використовується під час праць, що пов’язані з опорядженням, оформленням та ремонтом інтер’єрів, приміщень тощо. Не допускається використовувати електроінструмент не за призначенням. ОПИС МАЛЮНКІВ Перелік елементів зовнішнього вигляду електроінструмента, що зазначений нижче, стосується малюнків до цієї інструкції. 1. Швидкорознімний патрон2. Кільце швидкорознімного патрону3. Кільце регулювання моменту обертання4. Перемикач швидкостей5. Перемикач реверсу6. Руків’я7. Акумулятор8. Кнопка блокування акумулятора9. Кнопка ввімкнення10. Підсвітлення11. Світлодіоди LED12. Зарядний адаптер13. Кнопка індикатора заладування акумулятора14. Індикація стану заладування акумулятора (світлодіоди LED).* Існує можливість відмінності між фактичним зовнішнім виглядом електроінструменту та таким, що зображений на малюнку ОПИС ГРАФІЧНИХ СИМВОЛІВ УВАГА!22 ЗАСТЕРЕЖЕННЯ МОНТАЖ/НАЛАШТУВАННЯ

ПІДГОТОВКА ДО РОБОТИ

• Встановити перемикач реверсу (5) у середнє положення.

• Натисніть кнопку блокування акумулятора (8) й витягніть акумулятор (7) (. A).

• Вкладіть заладований акумулятор (7) до руків’я, аж буде чутно клацання фіксаторів (8).

Устаткування постачається з акумулятором, що є частково заладованим. Акумулятор допускається ладувати за температури оточуючого середовища 4-40

C. Акумулятор, що є новим або таким, що довгий час не експлуатувався, досягає максимальної ємності після прибл. 3-5 циклів ладування-розладування.

• Вийміть акумулятор (7) із устаткування (. A).

• Вставте виделку зарядного адаптеру до розетки електромережі (230 ..).

• Вкладіть акумулятор (7) у гніздо зарядного адаптеру (12) (. B). Упевнитися, що акумулятор щільно прилягає до гнізда (вставлений

Після ввімкнення зарядного адаптеру до розетки мережі живлення (230 ..) засвітиться зелений світлодіод (11) на зарядному адапреті, який сигналізує, що останній знаходиться під напругою. Після встановлення акумулятора (7) у ладувальному адаптері (12) засвітиться червоний світлодіод (11) на зарядному адаптері, який сигналізує тривання процесу ладування акумулятора. Водночас миготітимуть зелені світлодіоди (14) стану наладування акумулятора. Комбінації загоряння світлодіодів див. нижче.

• : акумулятор розладовано повністю; заладуйте акумулятор.

• 2 : акумулятор частково розладований.

• 1 : акумулятор наладовано майже повністю. Після заладування акумулятора (11) на зарядному адаптері світиться зелений світлодіод, а всі світлодіоди стану наладованості акумулятора (14) перестають миготіти і засвічуються постійним світлом. Після збігу певного часу (прибл. 15 сек.) світлодіоди стану заладування акумулятора (14) згасають. Не рекомендується залишати акумулятор у зарядному адаптері довше 8 годин. У разі перевищення цього часу не виключене пошкодження елементів акумулятора. Підставка до ладування акумулятора не посідає функції автоматичного вимкнення після повного наладування акумулятора. Червоний діод на зарядному адаптері світитиметься надалі. Світлодіоди стану наладування акумулятора згасають після збігу певного часу. Перш ніж вийняти акумулятор із зарядного адаптера, від’єднайте виделку від мережі живлення. Не допускайте частого часткового ладування акумулятора. Не рекомендується доладовувати акумулятор після нетривалого використання електроінструменту. Значне скорочення часу між черговими ладуваннями свідчить про те, що акумулятор вичерпав ресурс і підлягає заміні. Не допускається заходитися працювати негайно після наладування акумулятора: слід зачекати до його вистигання до кімнатної температури. Це дозволить захистити його від пошкодження.

Акумулятор посідає засіб індикації стану наладування акумулятора (3 світлодіоди LED) (14). Щоб перевірити стан наладування акумулятора, натисніть кнопку сигналізації стану наладування акумулятора (13) (. C). Якщо світяться всі діоди, акумулятор наладовано майже повністю. Загоряння двох діодів свідчить, що акумулятор частково розряджений. Якщо світиться тільки одного діод, акумулятор розладовано повністю.

Дриль-шрубоверт посідає електронні гальма, що зупиняють шпиндель негайно після звільнення кнопки ввімкнення (9). Гальма гарантують точність укручування-викручування, запобігаючи яловому прокручуванню шпинделя після вимкнення. ПОРЯДОК РОБОТИ/РОБОЧІ НАЛАШТУВАННЯ

: натисніть кнопку (курок) ввімкнення (9). : відпустіть кнопку (курок) ввімкнення (9). Щоразу під час натиснення на кнопку ввімкнення (9) починає світитися світлодіод (LED) (10), що додатково освітлює місце праці.

Існує можливість регулювання швидкості укручування та свердлення безпосередньо під час праці шляхом збільшення або зменшення тиску на кнопку (курок) ввімкнення (9). Завдяки регульованій швидкості допускається розпочинати свердлення отворів у гіпсі або кахлі зі зниженою швидкістю, що запобігає зісковзуванню свердла чи насадки, натомість під час вкручування-викручування шрубів це допомагає зберігати контроль за процесом.

Шляхом встановлення кільця (3) регулювання моменту обертання у вибраному положенні допускається тривале встановлення муфти на окреслене значення моменту обертання. Після досягнення значення встановленого моменту обертання настає автоматичне роз’єднання протиперевантажувальної муфти. Ця функція дозволяє запобігти заглибокому вкручуванню гвинтів і пошкодженню дриля шрубоверта.

• Момент обертання слід встановлювати відповідно до матеріалу та до типорозмірів гвинтів і шрубів.

• Більше число, на яке встановлено регулятор, відповідає більшому моменту обертання (. D).

• Встановіть кільце регулятора (3) моменту обертання на рекомендовану величину моменту.

• Рекомендується починати роботу з меншим моментом обертання.

• Збільшувати величину моменту слід поступово, поки не буде досягнуто бажаного результату.

• Для викручування шрубів слід встановлювати більшу величину

• Для свердлення слід обрати налаштування, що позначене символом свердла. За цього налаштування досягається найбільше значення моменту обертання.

• Хист оптимального налаштування моменту обертання набувається з досвідом.

• Встановіть перемикач реверсу (5) у середнє положення.

• Обертаючи кільце швидкорознімного патрону (2) у напрямку проти годинникової стрілки (див. маркування на кільці), розведіть губки патрону на бажану відстань і вкладіть хвостовик свердла або наконечник викрутки (. E).

• Щоб вставити робочий інструмент, поверніть кільце швидкорознімного патрону (2) за годинниковою стрілкою й міцно притягніть. Демонтаж робочого інструменту відбуваються у зворотній послідовності.

Перемкнути напрямок обертання (реверс) шпинделя допускається за допомогою перемикача (5) (. F). : встановіть перемикач реверсу (5) у крайнє ліве

(): встановіть перемикач реверсу (5) у крайнє праве положення.

• Допускається, що у деяких моделях положення перемикача встановлюється у дещо іншому порядку. В кожному разі перемикач позначено вказівними написами або графічними символами. В електроінструменті передбачено безпечне положення перемикача напрямку обертів (реверсу) (5) — середнє, — що забезпечує електроінструмент від самочинного пуску.

• Якщо перемикач знаходиться у цьому положенні, дриль-23 шрубоверт неможливо ввімкнути.

• Цю функційність передбачено для безпечної заміни різального інструменту або викруткових наконечників.

• Перш ніж заходитися працювати, слід упевнитися, що перемикач напрямку обертів (5) перемкнуто у потрібне положення. Не допускається змінювати напрямок обертання (реверс) шпинделя під час обертання останнього. ПЕРЕМИКАННЯ ШВИДКОСТЕЙ Перемикач швидкостей (4) (мал. G) уможливлює збільшення діапазону швидкості обертання шпинделя. Швидкість I: швидкість обертання менша, велика сила моменту. Швидкість II: швидкість обертання більша, менша сила моменту. Перемикач швидкості обертання встановлюється у положення, яке відповідає характеру робіт, що виконуються. В разі якщо перемикач не перемикається (опір перемикача), слід трохи крутнути патрон довкола вісі. Не допускається змінювати швидкості обертання шпинделя під час обертання останнього. Це може спричинитися до поламки електроінструменту. Тривале свердлення за низької швидкості обертання шпинделя загрожує перегріванням двигуна. Щоб запобігти цьому рекомендується робити періодичні перерви в роботі, або дати електроінструменту попрацювати на яловому ході на максимальних обертах прибл. 3 хвилини.

Дриль-шрубоверт має практичний тримач (6), що призначений для підвішування, напр., на монтерському пасі під час висотних робіт. ЗБЕРІГАННЯ ТА ОБСЛУГОВУВАННЯ Перш ніж регулювати, ремонтувати устаткування чи встановлювати різальний інструмент, слід витягти акумулятор із устаткування. ДОГЛЯД І ЗБЕРІГАННЯ

• Чистити електроінструмент рекомендується безпосередньо після кожного використання.

• Не допускається чищення устаткування за допомогою води чи іншої рідини.

• Устаткування допускається чистити виключно за допомогою сухої ганчірки, пензля або струменем стисненого повітря низького тиску.

• Не допускається використовувати при цьому ані мийні засоби, ані розчинники, оскільки вони здатні пошкодити пластикові елементи електроінструменту.

• Вентиляційні щілини у корпусі двигуна належить утримувати у чистоті, щоб запобігти перегріванню електроінструмента.

• Електроінструмент зберігають в сухому місці, недоступному для

• Устаткування слід зберігати окремо від акумулятора. ЗАМІНА ШВИДКОРОЗНІМНОГО ПАТРОНУ Швидкорознімний патрон накручується на шпиндель дриля- шрубоверта й додатково притягується гвинтом.

• Встановіть перемикач реверсу (5) у середнє положення.

• Розкрийте щічки швидкорознімного патрону (1) і вигвинтіть кріпильний гвинт (лівий гвинт) (мал. H).

• Вставте шестигранний ключ до швидкорознімного патрону і стукніть по протилежному кінцю шестигранного ключа.

• Відкрутіть швидкорознімний патрон.

• Встановлення швидкорознімного патрону виконується у зворотній послідовності. У разі будь-яких неполадок слід звертатися до авторизованого сервісного центру виробника. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ НОМІНАЛЬНІ ХАРАКТЕРИСТИКИ Дриль-шрубоверт акумуляторний 58G019 Характеристика Вартість Напруга акумулятора 18 V DC Діапазон швидкостей обертання на яловому ході швидкість 0-500 min

швидкість II 0-1700 min

Розмір швидкорознімного патрону 2-13 mm Діапазон регулювання моменту обертання 1 – 16 + свердлення, Макс.момент обертання (м’яке вкручування) 38 Nm Макс.момент обертання (жорстке вкручування) 58 Nm Клас електроізоляції III Маса 1,2 kg Рік виготовлення 2021 58G019 також є позначкою типу та опису устаткування Акумулятор системи Graphite Energy+ Характеристика Вартість Акумулятор 58G001 58G004 Напруга акумулятора 18 В пост.ст. 18 В пост.ст. Тип акумулятора Li-Ion Li-Ion Ємність акумулятора 2000 мAгод 4000 мAгод Діапазон температур оточуючого

Час ладування з використанням зарядного пристрою 58G002 1 h 2 h Маса 0,400 кг 0,650 кг Рік виготовлення 2021 2021 Зарядний пристрій системи Graphite Energy+ Характеристика Вартість Тип зарядного пристрою 58G002 Напруга живлення 230 V AC Частота струму 50 Hz Напруга ладування 22 V DC Макс. сила струму ладування 2300 mA Діапазон температур оточуючого середовища 4

Час ладування акумулятора 58G001 1 h Час ладування акумулятора 58G004 2 h Клас електроізоляції II Маса 0,300 kg Рік виготовлення 2021 ІНФОРМАЦІЯ ПРО РІВЕНЬ ШУМУ І КОЛИВАНЬ Рівень тиску галасу Lp

= 77,5 dB(A) K= 3 dB(A) Рівень акустичної потужності Lw

= 88,5 dB(A) K= 3 dB(A) Значення вібрації (прискорення

Інформація щодо галасу та вібрації Рівень галасу, який утворюється устаткуванням, описаний шляхом: рівня тиску галасу Lp

та рівня акустичної потужності Lw

(де K означає невпевненість вимірювання). Коливання, які утворюються устаткуванням, виражені значенням прискорення коливань a

(де K означає невпевненість вимірювання). Вказані у цій інструкції: рівень утворюваного тиску галасу Lp

акустичної потужності Lw

та значення прискорення коливань a

виміряні згідно з нормою EN 60745-1. Вказаний рівень коливань ah може використовуватися до порівняльної характеристики пристроїв і до попередньої оцінки експозиції на коливання. Вказаний рівень коливань є репрезентативним виключно для основних функції експлуатації електроінструменту. Якщо електроінструмент експлуатується з іншою метою або з іншими робочими інструментами, рівень коливань може відрізнятися. Рівень коливань може збільшитися у випадку недостатніх або нерегулярних регламентних робіт із устаткуванням. Вищезгадані причини можуть викликати підвищену експозицію вібрації протягом усього періоду експлуатації. Для ретельного визначення експозиції вібрації слід взяти до уваги періоди, коли устаткування вимкнене або коли воно ввімкнене, але не використовується у роботі. Таким чином, після ретельного аналізу всіх факторів сумарна експозиція вібрації може виявитися суттєво меншою. З метою захисту користувача від наслідків вібрації слід впровадити додаткові заходи безпеки, а саме: регулярний догляд за устаткуванням і робочим інструментом, забезпечення відповідної температури рук, належна організація праці.24 ОХОРОНА СЕРЕДОВИЩА Зужиті продукти, що працюють на електричному живленні, не слід викидати разом з побутовими відходами, а утилізовувати в спеціальних закладах. Відомості про утилізацію можна отримати в продавця продукції чи в органах місцевої адміністрації. Відпрацьовані електричні та електронні прилади містять речовини, що не є сприятливими для природного середовища. Обладнання, що не передається до переробки, може становити небезпеку для середовища та здоров’я людини. Li-Ion Не допускається утилізовувати акумулятори/елементи живлення разом із побутовими відходами; не допускається кидати їх у вогонь або воду. Пошкоджені або використані акумулятори слід правильно утилізовувати з метою подальшої переробки згідно з діючою директивою щодо утилізації акумуляторів та елементів живлення. Батареї слід повертати в пункти збору повністю розрядженими, якщо батареї розряджаються не повністю, їх слід захищати від коротких замикань. Використані батареї можна безкоштовно повернути в комерційних місцях. Покупець товару зобов'язаний повернути використані батареї.

• Виробник залишає за собою право вносити зміни. «Grupa Topex Spółka z ograniczoną odpowiedzialnością» Spółka komandytowa, з юридичною адресою в Варшаві, ul. Pograniczna 2/4, (тут і далі згадуване як «Grupa Topex») сповіщає, що всі авторські права на зміст даної інструкції (тут і далі називаної «Інструкція»), в тому на її текст, розміщені світлини, схематичні рисунки, креслення, а також розташування текстових і графічних елементів належать виключно до Grupa Topex і застережені відповідно до Закону від 4 лютого 1994 року «Про авторське право й споріднені права» (див. орган держдруку Польщі «Dz. U.» 2006 № 90 п. 631 з подальш. зм.). Копіювання, переробка, публікація, переробка в комерційних цілях всієї Інструкції чи окремих її елементів без письмового дозволу Grupa Topex суворо заборонене. Недотримання до цієї вимоги тягне за собою цивільну та карну відповідальність
