| Termék típusa | Olajfürdős ütvecsavarozó |
| Márka | HiKOKI |
| Modell | WHP18DBL |
| Tápellátás | 18 V-os lítium-ion akkumulátor |
| Kompatibilis akkumulátor | BSL18xx sorozat és multi-volt (BSL36A18, BSL36B18) |
| Kompatibilis töltő | UC18YFSL vagy UC18YSL3 (USB porttal) |
| Töltési idő (tipikus) | Körülbelül 20–120 perc az akkumulátor kapacitásától függően |
| Üresjárati fordulatszám | Változtatható, numerikusan nem meghatározott |
| Meghúzási módok | 4 mód: Táplálás, Normál, Lágy, Önfúró csavar |
| Forgásirány | Előre/hátra (választó kapcsoló) |
| Akkumulátor töltöttségjelző | Maradék töltöttségi szint LED jelző |
| Világítás | Beépített LED, automatikus kikapcsolás 2 perc után |
| Védelem | IP56 (por- és vízsugár ellen védett, főegység akkumulátorral) |
| Biztonság | Termikus védelem, túlterhelés, gyenge akkumulátor; automatikus leállítás |
| Bit rögzítése | 6,35 mm-es (1/4") hatszögletű tokmány csúszógyűrűvel |
| Tartozékok | Csavarozóbit, derékhorog, tömítés |
| Mechanizmus | Hidraulikus ütőmechanizmus (olajfürdő) alacsony zajszintért |
| Használati hőmérséklet | -5°C és 40°C között (szerszám és akkumulátor) |
| Garancia | Gyártói garancia a nemzeti szabályozások szerint |
| Zajszint | Hangnyomás 79 dB(A), hangteljesítmény 90 dB(A); K=3 dB(A) |
| Rezgés | Rezgéskibocsátás a_h = 13,2 m/s² (ütve meghúzás), K=1,5 m/s² |
Gyakran ismételt kérdések - WHP18DBL HiKOKI
Felhasználói kérdések a következőről WHP18DBL HiKOKI
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét WHP18DBL - HiKOKI és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. WHP18DBL márka HiKOKI.

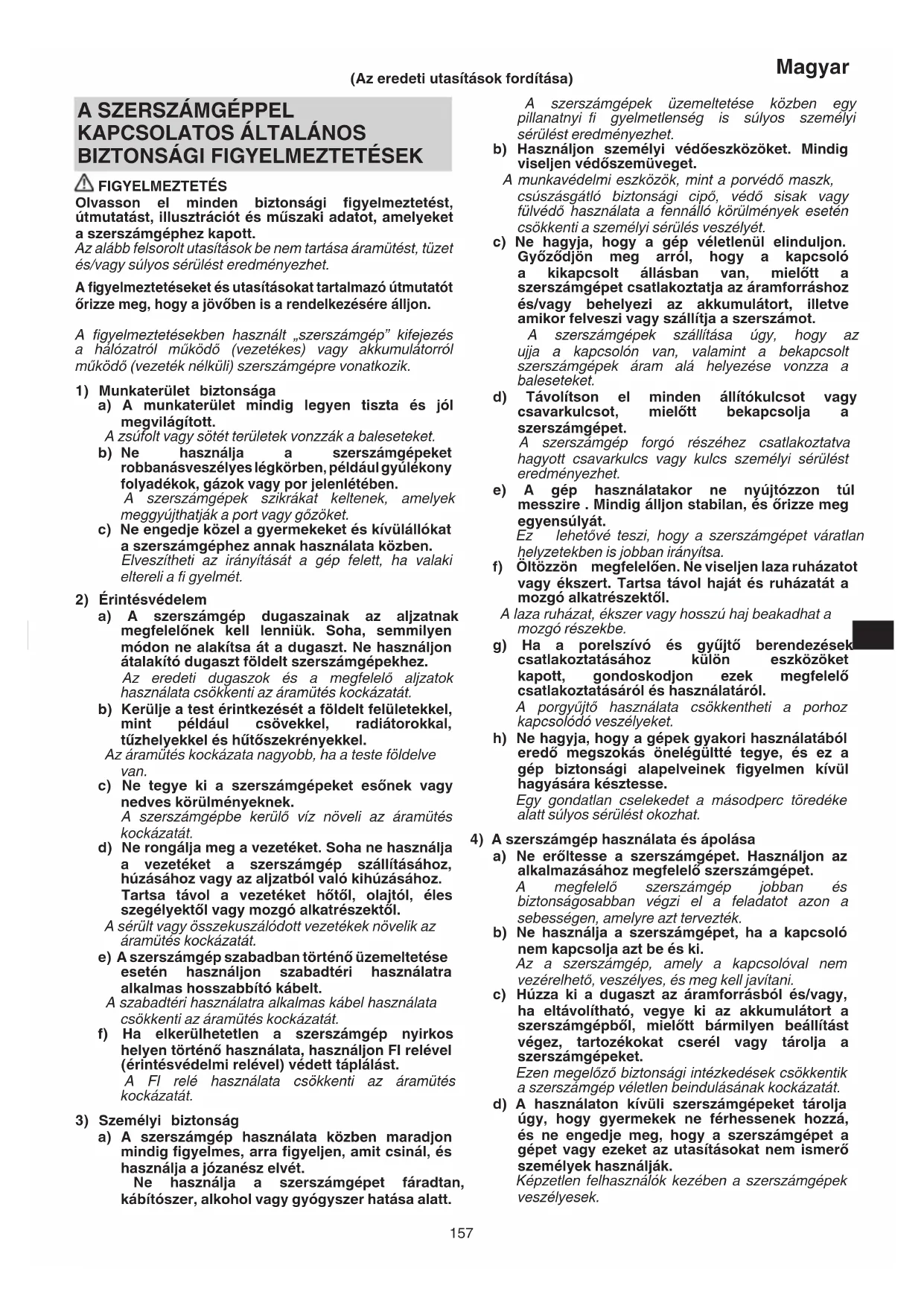

HASZNÁLATI ÚTMUTATÓ WHP18DBL HiKOKI
Olvasson el minden biztonsági figyelmeztetést, útmutatást, illusztrációt és műszaki adatot, amelyeket a szerszámgéphez kapott.
Az alább felsorolt utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.
A figyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon.
A figyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.
1) Munkaterület biztonsága
a) A munkaterület mindig legyen tiszta és jól megvilágított.
A zsúfolt vagy sötét területek vonzzák a baleseteket.
b) Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében.
A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gözöket.
c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben.
Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.
2) Érintésvédelem
a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez. Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát.
b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.
Az áramütés kockázata nagyobb, ha a teste földelve van.
c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek.
A szerszámgépbe kerülő víz növeli az áramütés kockázatát.
d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől.
A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát.
e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt.
A szabadteri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást.
A FI relé használata csökkenti az áramütés kockázatát.
3) Személyi biztonság
a) A szerszámgép használata közben maradjon mindig figyelmes, arra figyeljen, amit csinál, és használja a józanész elvét.
Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt.
A szerszámgépek üzemeltetése közben egy pillanatnyi fi gyelmetlenség is súlyos személyi sérülést eredményezhet.
b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget.
A munkavédelmi eszközök, mint a porvédő maszk, csúszásgátló biztonsági cipő, védő sisak vagy fülvédő használata a fennálló körülmények esetén csökkenti a személyi sérülés veszélyét.
c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot.
A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket.
d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet.
A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.
e) A gép használatakor ne nyújtózzon túl messzire. Mindig álljon stabilan, és órizze meg egyensúlyát.
Ez lehetővé teszi, hogy a szerszámgépet váratlan helyzetekben is jobban irányítsa.
f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol haját és ruházatát a mozgó alkatrészektöl.
A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe.
g) Ha a porelszívó és gyújtő berendezések csatlakoztatásához külön eszközöket kapott, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról.
A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.
h) Ne hagyja, hogy a gépek gyakori használatából eredő megszokás önelégülté tegye, és ez a gép biztonsági alapelveinek figyelmen kívül hagyására késztesse.
Egy gondatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat.
4) A szerszámgép használata és ápolása
a) Ne eröltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet.
A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.
b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki.
Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani.
c) Húzza ki a dugaszt az áramforrásból és/vagy, ha eltávolítható, vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.
Ezen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát.
d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet a gépet vagy ezeket az utasításokat nem ismerő személyek használják.
Képzetlen felhasználók kezében a szerszámgépek veszélyesek.
Magyar
e) A szerszámgépek és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, ami befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg.
Sok balesetet a rosszul karbantartott szerszámgépek okoznak.
f) A vágószerszámokat tartsa élesen és tisztán.
Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, és azok könnyebben kezelhetők.
g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát.
A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet.
h) Tartsa a fogantyúkat és a markolatok felületeit szárazon, valamint olaj- és zsírmentesen.
A csúszós fogantyúk és markolati felületek nem teszik lehetővé a szerszám biztonságos kezelését és váratlan helyzetekben történő irányítását.
5) Akkumulátoros szerszám használata és ápolása
a) Csak a gyártó által előírt töltővel töltse újra.
Az egy bizonyos típusú akkumulátorhoz alkalmas töltő tűzveszélyt okozhat, ha egy másik fajta akkumulátorral használják.
b) A szerszámgépeket csak a kifejezetten hozzájuk való akkumulátorokkal használja.
Bármilyen más akkumulátor használata sérülés- és tüzveszélyt okozhat.
c) Amikor az akkumulátor nincs használatban, tartsa távol más fémtárgyaktól, mint például iratkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól vagy egyéb kis fémtárgyaktól, amelyek érintkezésbe hozhatnak két csatlakozót.
Az akkumulátor csatlakozóinak rövidre zárása égési sérüléseket vagy tüzet okozhat.
d) Helytelen körülmények között az akkumulátorból folyadék folyhat ki; kerülje az érintkezést ezzel a folyadékkal. Ha véletlenül hozzáér, vízzel öblítse le. Ha a folyadék a szemmel kerül érintkezésbe, kérjen további orvosi segítséget.
Az akkumulátorból kifolyó folyadék irritációt vagy égéseket okozhat.
e) Ne használjon sérült vagy módosított akkumulátort.
A sérült vagy módosított akkumulátorok kiszámíthatatlan viselkedést mutathatnak, ami tűz-, robbanás- vagy sérülésveszélyt eredményezhet.
f) Az akkumulátort vagy a szerszámot ne tegye ki a tűznek vagy túl magas hőmérsékletnek.
A tüz vagy 130°C feletti hömérséklet robbanást okozhat.
g) Kövesse a töltésre vonatkozó utasításokat, és az akkumulátort vagy a szerszámot ne töltse az utasításban megadott hömérsékleti tartományon kívül.
A nem megfelelő módon, illetve a megadott tartományon kívül történő töltés károsíthatja az akkumulátort és növelheti a tüz kockázatát.
6) Szerviz
a) A szerszámgépét képesítéssel rendelkező szerelővel javittassa meg, csak azonos cserealkatrészek használatával.
Ez biztosítja, hogy a szerszámgép biztonságos maradjon.
b) Soha ne javítson sérült akkumulátorokat.
Az akkumulátorok karbantartását csak a gyártó vagy az arra jogosult szolgáltatók végezhetik.
VIGYÁZAT
Tartsa távol a gyermekeket és beteg személyeket. Amikor nem használja a szerszámokat, tarolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozzá.
AZ AKKUS OLAJIMPULZUS CSAVARBEHAJTÓRA VONATKOZÓ BIZTONSÁGI UTASÍTÁSOK
A szerszámgépet a szigetelt fogófelületeknél fogva tartsa, ha olyan munkát végez, ahol a csavarozó rejtett vezetékkel érintkezhet. Ha a csavarozó feszültség alatt lévő vezetékkel érintkezik, a szerszámgép nem szigetelt fémrészei is feszültség alá kerülhetnek, és megrázhatják a gépet használó személyt.
TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK
-
Ez egy hordozható szerszám csavarok és anyák be- és kicsavarására. Csak ezekre a műveletekre használia.
-
Használat közben tartsa biztosan a szerszámot. Ennek elmulasztása balesetet vagy sérülést eredményezhet. (15. ábra)
-
Győződjön meg róla, hogy az akkumulátort szorosan behelyezte. Ha lazán van behelyezve, kieshet és balesetet okozhat.
-
A munkakörnyezet előkészítése és ellenőrzése. Győződjön meg róla, hogy a munkaterület megfelel az fi gyelmeztetésekben leírt feltételeknek.
-
Né hagyja, hogy az újratölthető akkumulátor csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.
-
Soha ne szerelje szét az újratölthető akkumulátort és a töltöt.
-
Soha ne zárja rövidre az újratölthető akkumulátort. Az akkumulátor rövidre zárása áramlökést, ezáltal túlmelegedést okoz. Ennek eredményeképpen az akkumulátor leéghet vagy károsodhat.
-
Ne dobja tüzbe az akkumulátort. Az akkumulátor felrobbanhat a tüzben.
-
Ha az akkumulátor működési ideje az újratöltést követően túl röviddé válik a rendes használathoz, akkor vigye vissza abba a boltba, ahol vásárolta. Ne dobja el a lemerült akkumulátort.
-
Ne dugjon semmit a töltő szellőzésére szolgáló résekbe. Ha fémtárgyat vagy gyúlékony anyagot dug a töltő szellőzésére szolgáló résekbe, azzal elektromos áramütést okozhat, vagy a töltő megrongálódhat.
-
Ellenőrizze a tényleges szorító-nyomatékot a nyomatékkulccsal
-
Állítsa meg a szerszámot mielőtt átváltja a forgás-irányt. Mindig eressze ki a kapcsolót és várj meg, míg a szerszám leáll, mielőtt átváltja a forgás-irányt.
-
Soha ne érintse meg a forgó részt. Ne engedje, hogy a forgó rész a keze vagy bármely más testrésze közelébe kerüljön. Megvághatja magát, vagy beakadhat a forgó-részbe. Akkor se érintse meg a forgó-részt, ha már hoszzú ideje folyamatosan használta. Igen felforrósodik, és megégetheti.
-
Kérjük a megjelölt hozzátartozó alkatrészeket használja, melyek a működési kézikönyvben és a HiKOKI katalógusban vannak listázva. Ellenkező esetben balesetet vagy sérülést eredményezhet.
-
Győződjön meg róla, hogy szorosan beillesztette a csatolandó alkatrészt a fő tengelybe. Ha az alkatrész nincs szorosan beillesztve, kijöhet és sérülést okozhat. Miután a csavarbehajtó bitet beillesztette, próbálja kicsit kihúzni a csavarbehajtó bitet, hogy meggyőződjön róla, hogy nem lazul ki használat közben. Ha a vezetőcső nem illeszkedik vissza az eredeti helyzetbe, akkor a csavarbehajtó bit beszerelése nem megfelelő.
-
A készülék pihentetése folyamatos használat után.
-
A szerszámgép a motor védelme érdekében túlmelegedés ellen védő áramkörrel van felszerelve. A hosszabb időn keresztüli folyamatos munka során a készülék hőmérséklete megemelkedhet, ami aktiválhatja a túlmelegedés ellen védő áramkört, mely a készülék működését automatikusan leállítja. Ha ez történik, hagyja a szerszámgépet lehűlni, mielőtt folytatná a használatát.
-
A szerszám túlterhelése esetén a motor leállhat. Ebben az esetben kapcsolja ki a szerszámgépet, és szüntesse meg a túlterhelés okát.
Ne érjen hozzá az elülső burkolathoz, mert az folyamatos működés során felmelegedhet.
-
Ha a készüléket hideg körülmények között használja (0 Celsius fok alatt), akkor bizonyos esetekben gyengülhet a meghúzási nyomaték, és csökkenhet a gép munkavégző képessége. Ez azonban csak átmeneti jelenség, és az akkumulátor felmelegedését követően helyreáll a gép rendes működése.
-
Szerelje fel biztonságosan a kampót. Ha a kampó nincs biztonságosan felszerelve, használat közben sérülést okozhat.
Ha úgy dönt, hogy a szerszámot a derékszíjra akasztva hordja, győződjön meg arról, hogy leválasztotta róla a csavarbehajtó bitet és az oldalfogantyút. Ellenkező esetben váratlan sérülés következhet be.
-
Ne érintse meg a fém részeket, mert folyamatos munka során nagyon felhevülnek.
-
Ne nézzen közvetlenül a fénybe. Ettöl megsérülhet a szeme.
Egy puha ruhával töröljön le mindennemű koszt és szennyeződést a LED lámpa lencséjéről, ügyelve arra, hogy ne karcolja meg a lencsét.
A LED lámpa lencséjén található karcolások a fényerő csökkenését eredményezhetik.
- A szerszámot és az akkumulátort mindig -5°C és 40°C között használja.
A LÍTIUMION AKKUMULÁTORRAL KAPCSOLATOS FIGYELMEZTETÉS
Az élettartam meghosszabbítása érdekében a lítiumion akkumulátort védelmi funkcióval látták el, amely leállítja annak működését.
Az alább leírt 1–3. esetben a termék használatakor a motor akkor is leállhat, ha húzza a kapcsolót. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.
-
Amikor az akkumulátor lemerül, a motor leáll. Ilyen esetben haladéktalanul töltse fel az akkumulátort.
-
A motor leállhat, ha az eszköz túlterhelt. Ez esetben engedje el a szerszám kapcsolóját, és háritsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja.
-
Ha az akkumulátor a túlterhelt munka alatt túlmelegszik, az akkumulátorból jövő áramellátás megszünhet. Ebben az esetben hagyja abba az akkumulátor használatát, és hagyja lehülni. Ezt követően a gépet ismét használhatja.
Kérjük, vegye figyelembe az alábbi figyelmeztetéseket és biztonsági tudnivalókat.
FIGYELMEZTETÉS
Az akkumulátor szivárgásának, felforrósodásának, a füst képződésének, illetve a robbanás vagy tűz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.
- Ügyeljen rá, hogy fémforgács és por ne gyülemeljen fel az akkumulátoron.
○ Munka közben ügyeljen rá, hogy fémforgács és por ne hulljon az akkumulátorra.
○ Ügyeljen rá, hogy a munka közben az elektromos kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron.
○ A használaton kívüli akkumulátort ne tárolja fémforgácsnak és pornak kitett helyen.
○ Az akkumulátor eltárolása előtt távolítsa el a rárakódott fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek stb.).
-
Ne szúrja át az akkumulátort hegyes tárggyal, például tűvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fizikai behatásnak.
-
Ne használjon láthatóan sérült vagy deformálódott akkumulátort.
-
Ne használja az akkumulátort fordított polaritással.
-
Ne csatlakoztassa az akkumulátort közvetlenül az elektromos csatlakozóaljzathoz vagy szivargyújtócsatlakozóhoz.
-
Az akkumulátort kizárólag rendeltetése szerint használja.
-
Azonnal állítsa le az akkumulátor töltését, ha a töltés az előírt töltési idő után sem sikeres.
-
Ne tegye ki az akkumulátort magas hömérsékletnek vagy nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütőbe, szárítógépbe vagy nagynyomású tartályba.
-
Azonnal távolodjon el a tűztől, ha szivárgást vagy rendellenes szagot észlel.
-
Ne használja az akkumulátort erős statikus elektromosság közelében.
-
Azonnal vegye ki az akkumulátort a készülékböl vagy a töltőböl, és hagyja abba annak használatát, ha szivárgást, rendellenes szagot, felforrósodást, elszíneződést vagy deformációt, illetve bármilyen más rendellenességet észlel használat közben.
-
Ne merítse vízbe az akkumulátort, és ne hagyja, hogy folyadék kerüljön a belsejébe. Vezetőképes folyadék – például víz – bejutása tüzet vagy robbanást okozhat. Tárolja az akkumulátort hűvös, száraz helyen, az éghető és gyúlékony anyagoktól távol. Kerülni kell a korrozív gázok légkörbe jutását.
FIGYELEM
- Ha az akkumulátorból szivárgó sav a szemébe jut, semmiképpen ne dörzsölje, ehelyett öblítse ki folyó vízzel, és azonnal forduljon orvoshoz.
Kezelés nélkül a folyadék látáskárosodást okozhat.
- Ha a folyadék a börével vagy a ruházatával érintkezik, azonnal mossa le alaposan tiszta vízzel, például csapvízzel.
A folyadék irritálhatja a bört.
- Ne használja az akkumulátort, és vigye azt vissza a kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, rendellenes szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel.
FIGYELMEZTETÉS
Ha vezetőképes idegen anyag kerül a lítiumion akkumulátor terébe, rövidre zárhatja az akkumulátort, és tüzet okozhat.
A lítiumion akkumulátor tárolásakor tartsa be az alábbi szabályokat.
○ Ne tegyen vezetőképes hulladékot, szöget és vezetékeket, pl. vas- vagy rézvezetéket a tárolódobozba.
○ Az akkumulátort tegye a szerszámba, vagy tegye rá az akkumulátor tárolás esetén használt fedelét, amíg nem látja a szellőzőnyílást, így elkerülheti a rövidzárlatot.

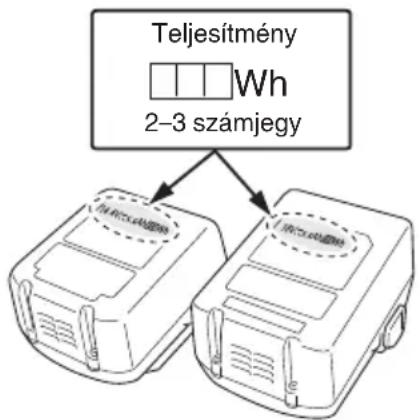

LÍTIUM-ION AKKUMULÁTOR SZÁLLÍTÁSÁVAL KAPCSOLATOS SZEMPONTOK
Lítium-ion akkumulátor szállítása közben tartsa be a következő óvintézkedéseket.
FIGYELMEZTETÉS
Értesítse a szállítmányozó céget arról, hogy a szállítmány lítium-ion akkumulátort tartalmaz. Adja meg nekik az akkumulátor teljesítményét, illetve a szállítmány szervezése során tartsa be a szállítmányozó utasításait.
○ A 100 Wh kapacitást meghaladólítium-ion akkumulátorok fuvarozási szempontból veszélyes árunak minősülnek, és különleges alkalmazási eljárásokat igényelnek.
○ A külföldre történő szállításhoz meg kell felelnie a vonatkozó nemzetközi jogszabályoknak, illetve a célország szabályainak és előírásainak.
Ha váratlan hiba történik, a termékhez csatlakoztatott USB-eszközön található adatok megsérülhetnek és elveszhetnek. Mielött ezzel a termékkel használná, mindig készítsen biztonsági másolatot az USB-eszközön található adatokról. Vegye fi gyelembe, hogy vállalatunk nem vállal semmilyen felelősséget az USB-eszközökön tárolt adatok sérüléséért vagy elvesztéséért, sem pedig a csatlakoztatott eszköz esetleges károsodásáért.
FIGYELMEZTETÉS
○ Használat előtt ellenőrizze, hogy a csatlakozó USB kábelnek van-e hibája, illetve sérült-e.
Ha sérült USB kábelt használ, akkor füst vagy szikra keletkezhet.
○ Ha a terméket nem használja, takarja le az USB bemenetet a gumifedéllel.
Az USB aljzaton felgyülemlő por vagy szennyeződés füstöt vagy szikrát okozhat.
MEGJEGYZÉS
○ Az USB-röl történő töltés néha szünetelhet.
Amikor nem tölti az USB-eszközt, távolítsa el az USB-eszközt a töltőről.
Ha nem így jár el, azzal nem csak csökkenti az USB-eszköz akkumulátorának élettartamát, de ez balesetekhez is vezethet.
○ Lehetséges, hogy egyes USB eszközöket nem tud feltölteni, az eszköz típusától függően.
A PORÁLLÓSÁGI ÉS VÍZSZIGETELÉSI FUNKCIÓKRA VONATKOZÓ ISMÉTELT FIGYELMEZTETÉSEK
Ez a termék megfelel az IP56 védelmi osztály alapján (porállóság és vízszigetelés) az elektromos berendezésekre vonatkozó nemzetközi IEC előírásoknak. (Csak az alapkészülék felel meg az IP56 védelmi osztály előírásainak, ha akkumulátort tartalmaz.)
[IP kódok leírása]
IP56
Bejutó vízre vonatkozó védelmi fokozat
Nem lehet káros hatással a berendezésre, ha erős vízsugarak érik minden irányból (vízhatlan).
(Percenként 100 L víz körülbelül három percig, körülbelül három méteres távolságból 12,5 mm átmérőjű locsolófejjel.)
Szilárd tárgy általi külső behatásra vonatkozó védelmi fokozat
A berendezésre káros hatást kiváltó por nem juthat be a berendezésbe (porállóság).
(A berendezés nem működő állapotban egy teszthelyiségben hagytuk, ahol nyolc órán át négyzetméterenként
2 kg, 75 μm-nél kisebb átmérőjű hintópor-részecske lebeg a levegőben egy keringető szivattyú segítségével.)
A berendezést úgy tervezték, hogy ellenálljon a por és a víz hatásainak, de nincs garancia arra, hogy nem hibásodik meg. Ne használja és ne hagyja a készüléket olyan helyeken, ahol túlzott mennyiségű pornak van kitéve, vagy olyan helyen, ahol vízbe süllyed, vagy esővíznek van kitéve.
SZIMBÓLUMOK
FIGYELMEZTETÉS
Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel.
| WHP18DBL: Akkus olajimpulzus csavarbehajtó | |
| A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót. |
| Csak EU-országok számáraAz elektromos szerszámokat ne dobja a háztartási szemétbe!Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni. | |
| --- | Közvetlen áramellátás |
| V Néyleges feszültség | |
| n_0 | Terhelés nélküli sebesség |
| min-1 | Rezgés percenként |
| Pm Erőteljes mód | |
| Nm Normál mód | |
| Sm Gyenge mód | |
| SEm Önfúró csavar mód | |
| Bpm Ütvefúrási sebesség | |
| Kis csavar | |
| Szokványos csavar | |
| Önfúró csavar | |
| MT Szorító-nyomaték (Maximum) | |
 | Imbuszkulcs mérete |
| Súly*(A 01/2014 EPTA szabványának megfelelően) | |
 | Bekapcsolás |
| Kikapcsolás | |
 | |
 | Vegye ki az akkumulátort |
 | Fény szakasz kapcsoló |
 | Mindig BE (kikapcsol 2 perc elteltével) |
 | Fény csak SW-ON |
 | Mindig KI |
 | Óra járásával egyező forgás |
 | Óra járásával ellentétes forgás |
 | Akkumulátor kapacitása |
 | Akkumulátor hátralévő töltöttségének jelzője |
 | Az akkumulátor hamarosan lemerül. A lehető leghamarabb töltse újra az akkumulátort |
 | Az akkumulátor félig töltött. |
 | Az akkumulátor még elegendő töltéssel rendelkezik. |
 | Meghúzási mód választó kapcsoló |
 | Meghúzási mód jelző lámpa |
 | „Finom munka”Kis átmérőjű csavarok (M6 vagy hasonló) meghúzása, stb. |
 | „Normál munka”Rövid csavarok meghúzása, gipszkarton rögzítése stb. |
 | „Normál munka”Hosszú csavarok, állványcsavarok, gerenda-összekötő csavarok stb. meghúzása |
 | Önfúró csavar meghúzása |
 | Figyelem |
* A csatlakoztatott akkumulátortól függően. A legnehezebb súly mérése BSL36B18-cal történt (külön kapható).
SZABVÁNYOS KIEGÉSZÍTŐK
Az alapkészülék (1 készülék) mellett a csomag a 259. oldalon felsorolt kiegészítőket is tartalmazza.
A szabványos kiegészítők köre figyelmeztetés nélkül módosulhat.
ALKALMAZÁSI TERÜLETEK
Gépcsavarok, facsavarok, lemezcsavarok stb. be- és kicsavarozásához.
MÜSZAKI ADATOK
A gép müszaki adatait a 259. oldalon lévő táblázatban találja.
MEGJEGYZÉS
A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.
TÖLTÉS
A szerszámgép használata előtt töltse fel az akkumulátort a következők szerint.
- Csatlakoztassa az akkumulátortöltő tápkábelét a dugaszolóaljzathoz.
Amikor az akkumulátor dugaszát az aljzathoz csatlakoztatja, a jelzőlámpa pirosan villog (1 másodpercenként).
- Helyezze az akkumulátort a töltőbe.
Stabilan helyezze be az akkumulátort a töltőbe, amint az a 2. ábrán látható (2. oldalon).
- Töltés
Amikor az akkumulátort behelyezi a töltőbe, a töltés megkezdődik, és a jelzőlámpa piros fénnyel világít folyamatosan.
Amint az akkumulátor töltése befejeződött, a jelzőlámpa piros fénnyel villog. (1 másodperces időközönként) (Lásd az 1. táblázatot).
● Jelző lámpa jelzései
A jelzőlámpa jelzéseit az akkumulátortöltő, illetve az akkumulátor állapotának megfelelően az 1. táblázat tartalmazza.
- táblázat
| A jelzőlámpa jelzései | |||
| Jelzőlámpa (piros) | Töltés előtt Villog | Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig.(Nem világít 0,5 mp.-ig.) | |
| Töltés közben Világít | Folyamatosan világít | ||
| Töltés befejeződött | Villog | Kigyullad 0,5 mp.-ig. Elalszik 0,5 mp.-ig.(Nem világít 0,5 mp.-ig.) | |
| Túlmelegedési készenlét | Villog | Kigyullad 1 mp.-ig. Elalszik 0,5 mp.-ig.(Nem világít 0,5 mp.-ig.) | |
| Nem lehetséges a töltés | Vibrál | Kigyullad 0,1 mp.-ig. Elalszik 0,1 mp.-ig.(Nem világít 0,1 mp.-ig.) | |
-
Az akkumulátor hömérséklete és töltési ideje.
A hömérsékleteket és töltési időt a 2. táblázatban láthatja. -
táblázat
| Töltő | UC18YFSL | ||||||
| Akkumulátor | Az akkumulátor típusa Li-on | ||||||
| Hőmérséklet, amelyen az akkumulátor újratölthető | 0°C - 50°C | ||||||
| Töltési feszültség | V 14 | 4 18 | |||||
| Töltési idő (20°C hőmérsékleten) kb. | BSL14xx sorozat BSL18xx sorozat | Szabályozható feszültségű sorozat | |||||
| (4 cellás) (8 cellás) (5 cellás) | (10 cellás) (10 cellás) | ||||||
| .BSL1415S : 20BSL1415 : 22BSL1415X : 22BSL1420 : 30BSL1425 : 35BSL1430C : 45 | BSL1430 : 45BSL1440 : 60BSL1450 : 75BSL1460 : 90 | BSL1815S : 20BSL1815 : 22BSL1815X : 22BSL1820 : 30BSL1825 : 35BSL1830C : 45BSL1850C : 75 | BSL1830 : 45BSL1840 : 60BSL1850 : 75BSL1860 : 90 | ||||
MEGJEGYZÉS
A töltési idő a hömérséklettől és az áramforrás feszültségétől függően változhat.
FIGYELEM
Az akkumulátortöltő a folyamatos használat alatt felmelegedhet, és így meghibásodást okozhat. A töltés befejezését követően hagyja 15 percet pihenni a következő töltésig.
-
Húzza ki a töltő elektromos vezetékét a csatlakozó-aljzatból.
-
Tátsa szilárdan kézben az akkumulátortöltőt, és húzza ki belőle az akkumulátort.
MEGJEGYZÉS
Ne felejtse el kivenni az akkumulátort a töltőből, és eltenni használat után.
FIGYELEM
○ Ha az akkumulátort felmelegedett állapotban tölti, például mert hosszú ideig olyan helyen hagyta, ahol közvetlen napfény érte, vagy mert egyszerűen használta az akkumulátor, a töltő jelzőlámpája 1 másodpercre felvillan, majd 0,5 másodpercre elalszik (nem ég 0,5 másodpercig). Ebben az esetben először hagyja lehülni az akkumulátort, és csak ezután kezdje meg a töltést.
○ Ha a jelzőlámpa villog (0,2 másodpercenként), ellenőrizze, hogy nincs-e semmilyen idegen tárgy a töltő akkumulátorcsatlakozójában. Ha nem talál idegen
tárgyat, lehetséges, hogy az akkumulátor vagy a töltő meghibásodott. Vigye el egy hivatalos szervizközpontba.
○ Mivel a beépített mikroszámítógép körülbelül 3 másodperc alatt ismeri fel, hogy a töltővel töltött akkumulátort kivette, várjon legalább 3 másodpercet, mielőtt visszahelyezné és folytatná a töltést. Ha az akkumulátort 3 másodpercen belül visszahelyezi, előfordulhat, hogy nem kerül megfelelően feltöltésre.
○ Ha a jelzőlámpa nem villog pirosan (másodpercenként) akkor sem, amikor a töltő zsinójrát csatlakoztatta az áramforráshoz, az azt jelzi, hogy a töltő védőáramköre bekapcsolhatott.
Húzza ki a zsinórt vagy dugaszt a konnektorból, majd kb. 30 másodperc múlva dugja vissza. Ha a jelzőlámpa ettől sem kezd el pirosan villogni (másodpercenként), akkor kérjük, vigye a töltöt egy HiKOKI márkaszervizbe.
6. Töltés
Ha akkumulátort helyez a töltőbe, a töltésjelző lámpa kéken villog.
Amint az akkumulátor töltése befejeződött, a jelzőlámpa zölden világít. (lásd az 3. táblázatot)
(1) A töltésjelző lámpa jelzései
A töltésjelző lámpa jelzéseit az akkumulátortöltő, illetve az akkumulátor állapotának megfelelően az 3. táblázat tartalmazza.
- táblázat
(2) Az újratölthető akkumulátor hömérséklete és töltési ideje
A hömérsékleteket és töltési időt a 4. táblázatban láthatja.
- táblázat
| Töltő | UC18YSL3 | ||||||
| Akkumulátor | Az akkumulátor típusa | Li-ion | |||||
| Hőmérséklet, amelyen az akkumulátor újratölthető | 0°C - 50°C | ||||||
| Töltési feszültség | V 14 | 4 18 | |||||
| Töltési idő (20°C hőmérsékleten) kb. | BSL14xx sorozat BSL18xx sorozat | Szabályozható feszültségű sorozat | |||||
| (4 cellás) (8 cellás) (5 cellás) | (10 cellás) (10 cellás) | ||||||
| .BSL1415S: 15BSL1415 : 15BSL1415X: 15BSL1420 : 20BSL1425 : 25BSL1430C: 30 | BSL1430 : 20BSL1440 : 26BSL1450 : 32BSL1460 : 38 | BSL1815S: 15BSL1815 : 15BSL1815X: 15BSL1820 : 20BSL1825 : 25BSL1830C: 30BSL1850C: 32 | BSL1830 : 20BSL1840 : 26BSL1850 : 32BSL1860 : 38 | BSL36A18: 32BSL36B18: 52 | |||
| USB | Töltési feszültség | V | 5 | ||||
| Töltési áramerősség | A | 2 | |||||
MEGJEGYZÉS
A töltési idő a környezeti hőmérséklettől és az áramforrás feszültségtől függően változhat.
7. Húzza ki a töltő tápkábelét a konnektorból.
8. Tartsa szilárdan kézben az akkumulátortöltót, és húzza ki belőle az akkumulátort.
MEGJEGYZÉS
Ne felejtse el kivenni az akkumulátort a töltőből, és eltenni használat után.
Kisütés új akkumulátor esetén, stb.
Mivel az új és a hosszabb időn át nem használt akkumulátorokban a belső vegyi anyagok nem voltak aktiválva, az első és második használat során a rendelkezésre álló idő rövidebb lehet. Ez egy időszakos jelenség és a töltéshez szükséges normal időtartam beáll, miután az akkumulátor 2-3 alkalommal fel lett töltve.
Hogyan órizze meg az akkumulátor élettartamát.
(1) Töltse fel az akkumulátort, mielött az teljesen lemerülne. Ha úgy érzi, hogy a szerszámgép ereje csökkenőben van, függessze fel a működtetést és töltse fel az akkumulátort. Ha a működtetést ilyekor tovább folytatja és lemeríti az akkumulátort, károsíthatja ezzel az akkumulátort és annak élettartamát csökkentheti.
(2) Kerülje a töltést magas környezeti hömérsékleten. Egy újratölthető akkumulátor használat közben felmelegszik. Ha egy ilyen felmelegedett akkumulátort kívánna újratölteni közvetlenül használat után, annak belső vegyi anyaga megromolhat és ezzel rövidebbé válhat az élettartama. Hagyja lehülni az akkumulátort és csak ezután töltse újra.
FIGYELEM
○ Ha az akkumulátort felmelegedett állapotban tölti, például mert hosszú ideig olyan helyen hagyta, ahol közvetlen napfény érte, vagy mert nemrég használta az akkumulátort, a töltő töltésjelző lámpája 0,3 másodpercre felvillan, majd 0,3 másodpercre kialszik (nem világít 0,3 másodpercig). Ebben az esetben először hagyja lehülni az akkumulátort, és csak ezután kezdje meg a töltést.
○ Ha a töltésjelző lámpa villog (0,2 másodpercenként), ellenőrizze, hogy nincs-e idegen tárgy a töltő akkumulátorcsatlakozójában. Ha nem talál idegen tárgyat, lehetséges, hogy az akkumulátor vagy a töltő meghibásodott. Vigye el egy hivatalos szervizközpontba.
Mivel a beépített mikroszámítógép körülbelül 3 másodperc alatt ismeri fel, hogy az UC18YSL3 töltővel töltött akkumulátort kivette, várjon legalább 3 másodpercet, mielőtt visszahelyezné, és folytatná a töltést. Ha az akkumulátort 3 másodpercen belül visszahelyezi, előfordulhat, hogy nem kerül megfelelően feltöltésre.
ÖSSZESZERELÉS ÉS HASZNÁLAT
| Müvelet Ábra Oldal | ||
| Az akkumulátor kivétele és behelyezése | 1 | 2 |
| Töltés 2 2 | ||
| A csavarbehajtó bit beszerelése 3 2 | ||
| A főtengely hatszögletű furatának alján elhelyezkedő bit darab. | 4 | 2 |
| A forgási irány megváltoztatása 5 3 | ||
| A kapcsoló használata 6 3 | ||
| A kampó leszerelése és felszerelése 7 3 | ||
| Akkumulátor hátralévő töltöttségének jelzője | 8 | 3 |
| A LED lámpa használata*1 | 9 | 3 |
| Meghúzási mód választó funkció*2 | 10 | 3 |
| LED lámpa figyelmeztető jelzések | 11 | 4 |
| USB eszköz töltése a hálózati aljzatról | 12-a | 4 |
| USB eszköz és akkumulátor töltése a hálózati aljzatról | 12-b | 4 |
| Hogyan kell feltölteni az USB eszközt | 13 4 | |
| Az USB eszköz feltöltésének befejezésekor | 14 | 5 |
| A tartozékok kiválasztása | — 260 | |
*1 A LED lámpa használata
MEGJEGYZÉS
A LED lámpa automatikusan kikapcsol 2 perc után, hogy megakadályozza az akkumulátor lemerülését a bekapcsolva felejtett lámpa miatt.
*2 Meghúzási mód választó funkció
FIGYELEM
A meghúzási mód kiválasztása alatt az indító kapcsolót engedje el. Ellenkező esetben a készülék meghibásodhat.
A gép oldalán található meghúzási mód választó kapcsoló használatával beállíthatja a meghúzás forgatónyomatékát a munka típusának megfelelően.
A meghúzási mód 4 különböző mód között vált, valahányszor megnyomja a meghúzási mód választó kapcsolót.
A normal mód lehetővé teszi a csavarok egyenletes és finom meghúzását.
Normális körülmények között használja a normál módot.
Az erőteljes mód alkalmas olyan normál munka elvégzésére, amely nagyobb erőkifejtést igényel, mint például a hosszú csavarok meghúzása.
Ha úgy érzi, hogy a normál mód nem elég erős, használja ezt.
Az önfúró csavar módot az önfúró csavarok meghúzásához használja. Ez az üzemmód csökkenti a túlhúzás esélyét, ami a csavarfej roncsolásához, a csavar töréséhez vagy megcsúszásához vezethet.
MEGJEGYZÉS
○ A megfelelő mód a csavartól és a csavarozandó anyagtól függ. Végezzen néhány próba-csavarozást és végezze el a beállításokat annak megfelelően.
○ A meghúzási mód választó kapcsolóját csak azután állíthatja be, hogy behelyezte az akkumulátort és az indító kapcsolót egyszer meghúzta.
1. A csavarbehajtó bit telepítése
Mindig az alábbi eljárást kövesse a csavarbehajtó bit telepítésekor. (3. ábr.)
(1) Húzza el a vezetőcsövet a szerszám elejétől.
(2) Helyezze be a csavarbehajtó bitet a fő tengelyen található hatszögletű furatba.
(3) Engedje el a vezetőcsövet, így az visszatér eredeti helyzetébe.
FIGYELEM
○ Ha a vezetőcső nem illeszkedik vissza az eredeti helyzetbe, akkor a csavarbehajtó bit beszerelése nem megfelelő.
○ A termék bit darabbal is rendelkezik.
Győződjön meg róla, hogy a bit darab a fő tengelyen található hatszögletű furatban van, majd helyezze be a csavarbehajtó bitet. (4. ábr.)
LED LÁMPA FIGYELMEZTETŐ JELZÉSEK
A termék a szerszám, valamint az akkumulátor védelmét szolgáló funkciókkal rendelkezik. A kapcsoló meghúzásakor, és ha üzemeltetés közben bármelyik védelmező funkció aktiválódik, a LED lámpa villogni fog a 11. ábrán látható 5. táblázat-ban leírtak szerint.
Ha bármelyik védelmező funkció működésbe lép, azonnal vegye el az ujját a kapcsolóról és kövesse az alábbi utasításokat a javító műveletek alatt foglaltak szerint.
- táblázat
| Védelmező funkció | LED lámpa kijelző | Javító művelet |
| Túlterhelés | 0,5 másodpercig BE/0,5 másodpercig KI(Lassan villog) | Hideg környezetben történő munkavégzés esetén először könnyű munkákat végezzen, például csavarok meghúzását, a szerszám felmelegítése érdekében, vagy hagyja a szerszámot megfelelő ideig egy szobában vagy más meleg helyen felmelegedni a használat előtt. |
| Túlmelegedés | 0,1 másodpercig BE/0,1 másodpercig KI(Gyorsan villog) | Hűtse le a szerszámot vagy várja meg, amíg teljesen lehül. |
AZ AKKUS OLAJIMPULZUS CSAVARBEHAJTÓ JELLEMZÓI
Az olajimpulzus csavarbehajtó viszkózus olajat használ a csavarbehajtó bit forgatásához. Ez a mechanizmus a csavarok meghúzásakor észlelhető zajokat olyan szintre csökkenti, amelyek jelentősen alacsonyabbak, mint az egyéb típusú ütvecsavarozók által keltett zajok.
MEGJEGYZÉS
Az olaj viszkozitása a hömérsékletnek megfelelően változik. A szerszám használatakor ügyeljen az alábbiakra:
○ Ne használja a szerszámot -5°C alatti környezetben, vagy amennyiben hosszabb ideig -5°C alatti környezetben hagyta.
Ellenkező esetben előfordulhat, hogy az ütések (nyomaték) a kapcsoló meghúzása ellenére sem jönnek létre, vagy a létrejött ütések száma jelentősen csökken, ami túlterheli a szerszámot, és ennek következtében a motor meghibásodhat.
Amennyibe a szerszám bizonyos ideig történő használat után nagyon felmelegszik, a munka folytatása megnehezítheti a csavarok meghúzását, mivel előfordulhat, hogy a szerszám ezen állapotában nem jön létre megfelelő mértékű nyomaték. Ebben az esetben kapcsolja ki a kapcsolót, és ne használja a szerszámot legalább 30 percig.
○ A termék hidraulikus ütköző mechanizmussal működik. Ez azt jelenti, hogy előfordulhat, hogy a lítium-ion akkumulátor védelmi funkciója nem működik, ha az olaj viszkozitása egy bizonyos tartományon belüli, ami a motor meghibásodásához vezethet.
Ne használja a gépet hideg környezetben (-5°C-on vagy az alatt) vagy olyan körülmények között, amelyek folyamatosan túlterhelhetik a terméket.
KARBANTARTÁS ÉS ELLENÓRZÉS
1. A csavarbehajtó bit vizsgálata
Törött vagy eltompult csavarbehajtó bit használata veszélyes, mivel a csavarbehajtó bit elcsúszhat. Cserélje ki.
2. A rögzítőcsavarok ellenőrzése
Rendszeresen ellenőrizze a rögzítőcsavarokat, és győződjön meg róla, hogy megfelelően feszesek-e. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.
3. A motor karbantartása
A motor tekercse az egész szerszámgép „szíve”. Legyen óvatos, hogy a tekercs ne sérüljön meg és/vagy ne kerüljön rá víz vagy olaj.
4. A készülék külső tisztítása
Ha a szerszámgép szennyeződött, törölje le puha, száraz ronggyal vagy benedvesített, szappanos ronggyal. Ne használjon klóros oldószereket, benzint vagy festékhígítót, mivel ezek szétmarhatják a műanyagot.
5. Tárolás
A szerszámgépet olyan helyen tárolja, ahol a hömérséklet alacsonyabb 40°C-nál, valamint tartsa távol gyermekektől.
MEGJEGYZÉS
Lítiumion akkumulátorok tárolása.
Tárolás előtt győződjön meg róla, hogy a lítiumion akkumulátor teljesen fel van töltve.
Ha hosszú időn át, (három, vagy több hónap) alacsony töltéssel tárolja az akkumulátorokat, akkor csökkenhet a teljesítményük, ezáltal jelentősen csökken a használati idejük, és alkalmatlanná válhatnak a töltés megtartására.
Az akkumulátor jelentősen lecsökkent használati ideje azonban visszaállítható, ha kettő-öt alkalommal feltölti, majd lemeríti az akkumulátort.
Há az akkumulátor rendkívül hamar lemerül a folyamatos töltés és használat ellenére, akkor tekintse használhatatlannak, és vegyen újat.
FIGYELEM
A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat.
Fontos megjegyzés a HiKOKI vezeték nélküli elektromos szerszámok akkumulátoraihoz
Minden esetben eredeti akkumulátort használjon. Ha nem általunk gyártott akkumulátort használ, vagy ha szétszereli és átalakítja az akkumulátort (mint pl. szétszerelés és cellák vagy más belső alkatrészek cseréje), nem garantálható a vezeték nélküli elektromos szerszámaink biztonsága és teljesítménye.
GARANCIA
A HiKOKI Power Tools szerszámokra a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normal mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.
A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN62841 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.
Mért A-hangteljesítményszint: 90 dB (A) Mért A-hangnyomásszint: 79 dB (A) Bizonytalanság K: 3 dB (A).
Viseljen hallásvédő eszközt.
EN62841 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg).
Csavarok légcsavarása a szerszám maximum kapcatiásával: Rezgés-kibocsátás érték a_h = 13,2 m/s^2 Bizonytalanság: K = 1,5 m/s²
A megállapított rezgési összérték mérése egy szabványos teszteljárásnak megfelelően történt, és az érték két szerszám összehasonlítására is használható. Ez az érték az expozíciós határértékek előzetes felmérésére is használható.
FIGYELMEZTETÉS
○ A szerszám használatától függően a kibocsátott rezgés a szerszámgép tényleges használata során eltérhet a megadott összértéktől.
○ Léptessen életbe a szerszámgép kezelőjét védő intézkedéseket a használat tényleges körülményei között becsült expozíció alapján (a használati ciklus minden elemét fi gyelembe véve, a bekapcsolt állapot mellett például azt az időt is, amikor a szerszám kikapcsolt állapotban van, vagy amikor üresjáratban működik).
MEGJEGYZÉS
A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.
HIBAELHÁRÍTÁS
Amennyiben a gép nem működik megfelelően, a lenti táblázat segítségével vizsgálja meg a gépet. Amennyiben ez nem oldja meg a problémát, lépjen kapcsolatba a forgalmazóval vagy a HiKÖKI Szervizközpontjához.
| Probléma Lehetséges ok Elhárítás | |||
| A szerszám nem működik Az | akkumulátor lemerült Töltse fel az akkumulátort. | ||
| Az indító kapcsolót tartsa lenyomva, míg az akkumulátort behelyezi. | A biztonsági funkció működésbe lépett.Ha az indító kapcsolót egyszer elengedte,majd ismét meghúzta, az eszköz futni fog. | ||
| A szerszám hirtelen leállt A szerszám túl volt terhelve, mert az olaj viszkozitása megnött a hideg környezet miatt. | Hagyja a szerszámot megfelelő ideig egy szobában vagy más meleg helyen felmelegedni a használat előtt. | ||
| A szerszám túlmelegedett. Hagyja a szerszámot kihülni. | |||
| Az akkumulátor túlmelegedett. Hagyja az akkumulátort kihülni. | |||
| Az indító kapcsolót 5 percig, vagy tovább tartotta lenyomva. | Ez nem egy meghibásodás.A motor automatikusan leállt, hogy megakadályozza a szerszám meghibásodását. | ||
| Csavarbehajtó biteket-nem rögzíthetők-leesik | A toldalékrész alakja nem egyezik Használjon | egy kis 6,35 mm szélességű hatszögletű csavarbehajtó bitet. | |
| Ha L-típusú szerszám csavarbehajtó bitet használ, cserélje ki egy S-típusú csavarbehajtó bitre. | |||
| A kapcsolót nem lehet meghúzni | Előre/hátra választógomb félúton beragadt Finoman nyomja a gombot abba a pozícióba, amelyik irányba forgatni szeretné. | ||
| Rendellenes éles zaj hallható, amikor az indító kapcsolót meghúzta. | Az indító kapcsolót csak kicsit húzta meg. Ez nem egy meghibásodás.Ez nem fordulhat elő, ha az indító kapcsolót teljesen meghúzta. | ||
| A csavarfej csúszik vagy meglazult. | A csavarbehajtó bit száma nem egyezik a csavar méretével | Helyezzen be egy megfelelő csavarbehajtó bitet. | |
| A csavarbehajtó bit elkopott Cserélje ki egy új csavarbehajtó bitre. | |||
| Probléma Lehetséges ok Elhárítás | ||||
| Az akkumulátort nem helyezték be teljesen. Nyomja be erősen az akkumulátort. | ||||
| Idegen tárgy van az akkumulátor pólusain vagy az akkumulátor csatlakoztatásánál. | Távolítsa el az idegen tárgyat. | |||
| Az akkumulátort nem helyezték be teljesen. Nyomja be erősen az akkumulátort. | ||||
| Az akkumulátor túlmelegedett. Ha nyugalomban hagyják, akkor ahőmérséklet csökkenésekor az akkumulátor automatikusan elkezd tölteni, de ez lecsökkentheti az akkumulátor élettartamát. A feltöltése előtt az akkumulátort javasolt egy jól szellőző, közvetlen napsütéstől mentes helyen lehúteni. | ||||
| Az akkumulátor helyezték be teljesen výróvársztellesztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen bel sztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belstetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsgtetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsxtetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsctetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belschtetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsrtetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsktetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belszzetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belszwertlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztetlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztatlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztolten belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotten belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotieltetlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belszmertlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotiettlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztottlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotlen belsztotrénben | Egy USB eszköz töltésé félúton megáll. | Az alkumulátort a tõltöberendezés vagy a környezet hőmérséklete nagyon alacsony. | Tõltse beltérben vagy más meleg helyen az akkumulátort. | |
| A toltöberendezés szellözonyilásai eltömdtek, amely a belso alkaterészek tülhevülését eredményezi. | Kerüle el a toltönyilások eltömdését. | |||
| A hütöventilátor nem jár. A javítás érdekében | vegye fel a kapcsolatot egy HiKOKI márkaszervizzel. | |||
| Egy USB eszköz töltésé félúton megáll. | A toltöberendezés akkor csatlakoztatták egy elektromos aljzatba, miközben az USB eszköz az akkumulátort tápegységnek használva toltödött. | Egy nem egy meghibásodás.A toltöberendezés körübelül 5 másodpercre leallitja a toltest, amikor eltérést tapasztal az áramforrások között. | ||
| Egy akkumulátort helyeztek be a toltöberendezésbe, miközben az USB eszköz az akkumulátort tápegységnek használva toltödött. | ||||
| Egy USB eszköz töltésé félúton megáll, amikor az akkumulátort és az USB eszköz egyszerre toltötték. | Az akkumulátor teljesen feltöltödött. Ez nem egy meghibásodás.A toltöberendezés körübelül 5 másodpercre megszakitja a toltest, miközben ellenőrzni, hogy az akkumulátor sikeresen befejezte-e a toltest. | |||
| Egy USB eszköz töltésé nem indul el, amikor az akkumulátort és az USB eszköz egyszerre toltótk. | Az akkumulátor fennmaradó kapacitása nagyon kicsi. | Ezy nem egy meghibásodás.Amikor az akkumulátor kapacitása elér egy bizonyos szintet, akkor az USB toltésé automatikusan megkezdódik. | ||
OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI ELEKTRICKÉHO NÁŘADÍ
⚠️ VAROVÁNÍ
1106 Bogáncsvirág u.5-7, Budapest, Hungary
Tel: +36 1 2643433
Fax: +36 1 2643429
URL: http://www.hikoki-powertools.hu
