BRUKSANVISNING WHP18DBL HiKOKI

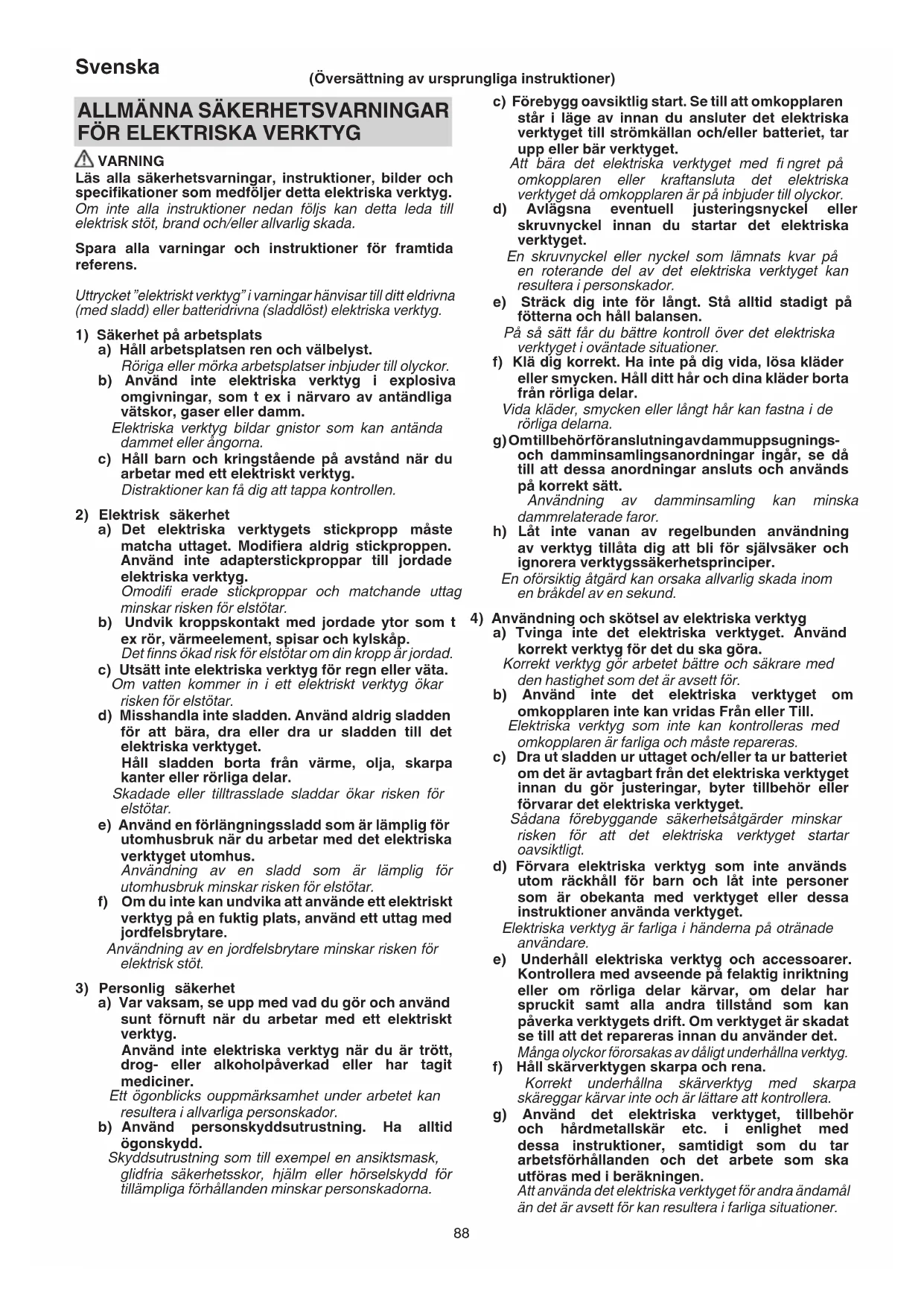

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra. Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för. b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras. c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt. d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget. Elektriska verktyg är farliga i händerna på otränade användare. e) Underhåll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det. Många olyckor förorsakas av dåligt underhållna verktyg. f) Håll skärverktygen skarpa och rena. Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera. g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen. Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

VARNING Läs alla säkerhetsvarningar, instruktioner, bilder och specifi kationer som medföljer detta elektriska verktyg. Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida referens. Uttrycket ”elektriskt verktyg” i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst. Röriga eller mörka arbetsplatser inbjuder till olyckor. b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm. Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna. c) Håll barn och kringstående på avstånd när du arbetar med ett elektriskt verktyg. Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifi era aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg. Omodifi erade stickproppar och matchande uttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp. Det fi nns ökad risk för elstötar om din kropp är jordad. c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar. d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar. f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador. b) Använd personskyddsutrustning. Ha alltid ögonskydd. Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna. (Översättning av ursprungliga instruktioner) 0000BookWHP18DBL.indb880000BookWHP18DBL.indb88 2020/08/2514:36:572020/08/2514:36:5789 Svenska h) Håll handtag och gripytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren. En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri. b) Använd verktyg endast med specifi kt avsedda batteri. Användning av annat batteri kan orsaka risk för skada eller brand. c) När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan. Kortslutning av batteripolerna kan orsaka brännskada eller brand. d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp. Vätska som läcker från batteriet kan orsaka irritation eller brännskador. e) Använd inte ett batteri eller verktyg som har skadats eller modifi erats. Skadade eller modifi erade batterier kan uppvisa oförutsägbart beteende som leder till brand, explosion eller risk för skada. f) Utsätt inte batteriet eller verktyget för brand eller överdriven temperatur. Exponering för brand eller temperatur över 130°C kan orsaka explosion. g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning eller laddning vid temperaturer utanför det angivna intervallet kan skada batteriet och öka risken för brand.

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar. Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska. b) Serva aldrig skadade batterier. Service av batterier får endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

Håll barn och bräckliga personer på avstånd. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SLAGSKRUVDRAGARE Håll det elektriska verktyget vid isolerade greppytor när du utför ett arbete där fästet kan komma i kontakt med gömda kablar. Fästen som kommer i kontakt med en ”ledande” ledning kan göra utsatta metalldelar på det elektriska verktyget ”ledande” och ge operatören en stöt. YTTERLIGARE SÄKERHETSVARNINGAR

1. Detta är ett bärbart verktyg för åtdragning och lossning

av skruvar, bultar och muttrar. Använd det endast för detta.

2. Se till att hålla verktyget ordentligt under användning.

Om du inte gör det kan det resultera i olyckor eller skador. (Bild 15)

3. Se till att batteriet är ordentligt monterat. Om det är något

löst kan det ramla av och orsaka skada.

4. Förberedelse och kontroll av arbetsmiljö Se till att

arbetsplatsen uppfyller alla villkor i föreskrifterna.

5. Se till att inga främmande föremål hamnar i verktyget

genom batteriöppningen eller uttagen.

6. Ta aldrig isär vare sig det uppladdningsbara batteriet

eller laddningsaggregatet.

7. Se till att det uppladdningsbara batteriet inte kortsluts.

Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.

8. Kasta inte batteriet i öppen eld. Om batteriet blir bränt

9. Så snart batteriets efterladdningstid blir för kort för

verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.

10. Se till att inga föremål eller främmande ämnen

hamnar i laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

11. Kontrollera aktuellt åtdragningsmoment med en

12. Stanna verktyget innan rotationsriktningen ändras.

Släpp alltid avtryckaren och vänta tills verktyget har stannat helt innan rotationsriktningen ändras.

13. Vidrör aldrig roterande delar. Låt inte den roterande

delen komma nära händer eller andra kroppsdelar. Du kan skära dig eller fastna i den roterande delen. Var också noga med att inte vidröra roterande del efter att den använts länge utan avbrott. Den blir mycket varm och kan orsaka brännskador.

14. Använd de avsedda tillbehören som fi nns angivna i

bruksanvisningen och HiKOKIs katalog. Det kan annars resultera i olyckor eller skador.

15. Se till att montera tillbehören ordentligt på huvudaxeln.

Om tillbehören inte sitter fast ordentligt kan de lossa och orsaka skador. Dra lätt i skruvdragarbitset efter montering för att vara säker på att skruvdragarbitset inte lossar under användning. Om reglerhylsan inte återgår till sitt ursprungliga läge är inte skruvdragarbitset ordentligt monterat.

16. Paus vid långvarig användning.

17. Det elektriska verktyget är utrustat med en

temperaturskyddskrets för att skydda motorn. Kontinuerligt arbete kan få enhetens temperatur att stiga, vilket aktiverar temperaturskyddskretsen och driften stoppas automatiskt. Om detta inträff ar, låt det elektriska verktyget svalna innan du fortsätter användningen.

18. Motorn kan stanna när verktyget överbelastas. Om detta

skulle hända, släpp upp verktygets brytare och avlägsna orsaken för överbelastningen. Undvik att vidröra främre kåpan som kan bli varm under kontinuerlig drift.

19. Användning av batteri under kalla förhållanden

(kallare än 0°C) kan ibland resultera i svagare åtdragningsmoment och nedsatt arbetsförmåga. Detta är emellertid ett temporärt fenomen, som kommer att återgå till normalt tillstånd när batteriet blir uppvärmt. 0000BookWHP18DBL.indb890000BookWHP18DBL.indb89 2020/08/2514:36:572020/08/2514:36:5790 Svenska

20. Se till att sätta fast kroken ordentligt. Om kroken inte

sitter ordentligt kan det leda till en olycka. Ta ut skruvdragarsbitset och ta loss sidohandtaget när du väljer att bära verktyget krokat på ditt bälte. Om du inte gör detta kan oväntade skador uppstå.

21. Vidrör inte metalldelar då de blir väldigt varma vid

kontinuerlig användning.

22. Titta inte direkt in i ljuset. Det kan orsaka skador på ögonen.

Torka av smuts och sot som fastnat på LED-lampans lins med en mjuk trasa med iakttagen försiktighet så att linsen inte repas. Repor på LED-lampans lins kan leda till minskad ljusstyrka.

23. Använd alltid verktyget och batteriet vid temperaturer

mellan -5°C och 40°C.

VARNING FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning. I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn.

I detta fall ladda omedelbart upp det.

2. Om verktyget är överbelastat kan motorn stanna. Om

så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Du kan använda det igen när det svalnat.

3. Om batteriet överhettas under för hög belastning kan

batteriet ta slut. Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat. Vidare, var god beakta följande varningar och föreskrifter. VARNING För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att damm och smuts inte samlas på batteriet.

Vid arbete se till att damm och smuts inte faller på batteriet. ○ Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet. ○ Förvara inte batteri som inte används på en plats där de utsätts för damm och smuts. ○ Innan förvaring av ett batteri avlägsna eventuellt damm och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

2. Gör inte hål i batteri med skarpa föremål så som spik,

slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

3. Använd inte uppenbarligt skadat batteri eller batteri som

4. Använd inte batteriet med polerna omvända.

5. Anslut inte direkt till ett elektriskt uttag eller uttaget för

cigarettändare i en bil.

6. Använd inte batteri för andra syften än de som anges.

7. Om batteriladdningen inte lyckas avslutas trots att den

angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

8. Utsätt inte batteriet för höga temperaturer eller

högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.

9. Håll borta från eld så snart läckage eller illaluktande lukt

10. Använd inte på plats där stark statisk elektricitet skapas.

11. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller

missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.

12. Lägg inte batteriet i vätskor och se till att vätskor inte

tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas. FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen

gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp. Om inget görs kan vätskan orsaka ögonproblem.

2. Om vätskan kommer i kontakt med din hud eller dina

kläder, tvätta omedelbart väl med rent vatten så som från en kran. Det fi nns en chans att det kan orsaka hudirritation.

3. Om du upptäcker rost, dålig lukt, överhettning,

missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare. VARNING Om ett främmande elektriskt ledande material kommer i kontakt med batteriets anslutningar, kan batteriet kortslutas och förorsaka brand. Vid förvaring av litiumjonbatterier, se till att följa nedanstående anvisningar. ○ Placera inte ledande föremål som spikar och ledningar i stål eller koppar i förvaringsfacket. ○ För att undvika kortslutning, montera batteriet i verktyget eller sätt på batteriskyddet vid förvaring för att dölja ventilatorn.

ANGÅENDE TRANSPORT AV

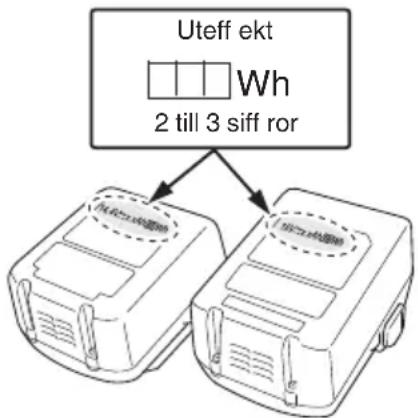

LITIUMJONBATTERIER Iaktta följande försiktighetsåtgärder när litiumjonbatterier transporteras. VARNING Meddela transportföretaget att ett paket innehåller ett litiumjonbatteri, informera företaget om dess uteff ekt och följ transportföretagets instruktioner när transporten arrangeras. ○ Litiumjonbatterier som överskrider en uteff ekt på 100 Wh klassifi ceras som farligt gods och kommer att kräva en särskild behandlingsprocedur. ○ För transport utomlands måste du uppfylla internationell lagstiftning samt destinationslandets regler och förordningar.

(ENDAST MED UC18YSL3-LADDARE) När ett oväntat problem uppstår kan data i den USB-enhet som är ansluten till denna produkt skadas eller förloras. Se alltid till att säkerhetskopiera all data som fi nns på USB- enheten före användning med denna produkt. Var uppmärksam på att vårt företag inte accepterar något som helst ansvar för data som lagrats i en USB-enhet som skadas eller förloras, och inte heller för eventuella skador som kan uppstå på en ansluten enhet. VARNING ○ Före användning, kontrollera den anslutande USB- kabeln för eventuella defekter eller skador. Användning av en defekt eller skadad USB-kabel kan leda till rökutveckling eller brand. ○ När produkten inte används, täck över USB-porten med gummiskyddet. Ansamling av damm etc. i USB-porten kan orsaka rökutveckling eller brand. ANMÄRKNING ○ Någon enstaka paus kan förekomma under USB- uppladdningen. ○ När en USB-enhet inte laddas, ta bort USB-enheten ur laddaren. Underlåtenhet att göra detta kan inte bara reducera USB-enhetens batterilivslängd, men kan även leda till oväntade olyckor. ○ Vissa USB-enheter kanske inte kan laddas, beroende på typen av enhet. FÖRSIKTIGHETSÅTGÄRDER GÄLLANDE DAMMBESTÄNDIGHET OCH

VATTENTÄTANDE FUNKTIONER

Denna produkt uppfyller IP56 skyddsklass (dammbeständighet och vattentäthet) för elektrisk utrustning som föreskrivs av de internationella IEC-förordningarna. (Endast huvudenheten uppfyller IP56 skyddsklass när den är utrustad med ett batteri.) [Beskrivning av IP-koder] IP56 Skyddsklass för vatteninträngning Får inte fi nnas några negativa eff ekter på utrustningen när den besprutas med kraftfulla vattenstrålar från alla håll (vattentät). (100 L vatten per minut sprutas under cirka tre minuter från ett avstånd av cirka tre meter med användning av ett sprutmunstycke med en diameter av 12,5 mm.) Skyddsklass för extern stöt av fasta föremål Damm som kan orsaka skadliga eff ekter på utrustningen får inte ha möjlighet att komma in (dammbeständig). (Utrustningen lämnas icke-manövrerbar i en provkammare i vilken talkpartiklar med en diameter av mindre än 75 μm svävar i luften med hjälp av en omrörningspump vid en hastighet av 2 kg per kubikmeter under åtta timmar.) Utrustningen har utformats för att motstå eff ekterna av damm och vatten, men det fi nns ingen garanti för att inga fel uppstår. Använd inte eller lämna utrustningen på platser där den utsätts för stora mängder damm eller på platser där den är nedsänkt i vatten eller utsätts för regnvatten. SYMBOLER VARNING Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används. WHP18DBL: Batteridriven Oljedämpad slagskruvdragare Användaren måste läsa bruksanvisningen för att minska risken för personskador. Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning. Likström V Märkspänning

Hastighet utan belastning min

Svängning per minut Pm Kraftläge Nm Normal-läge Sm Mjukt läge SEm Självborrande skruvläge Bpm Slag per minut

Självborrande skruv MT Åtdragningsmoment (maximalt) Storlek på sexkant

OFF Alltid PÅ (stäng efter 2 minuter)

OFF Alltid AV Rotation medurs Rotation moturs Batterikapacitet Knapp för kvarvarande batteri Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt Hälften av batteriets energi är förbrukad. Det fi nns tillräckligt med energi kvar i batteriet. Väljare för åtdragningsläge Indikatorlampa för åtdragningsläge ”Delikat arbete” Åtdragning av skruvar med liten diameter (M6 eller liknande), etc. ”Normalt arbete” Åtdragning av korta skruvar, placering av gipsskivor, etc. ”Normalt arbete” Åtdragning av långa skruvar, träskruvar, bultar, etc. Självborrande skruvåtdragning Varning

• Beroende på anslutet batteri. Den tyngsta vikten mäts med BSL36B18 (säljs separat). STANDARDTILLBEHÖR Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 259. Standardtillbehören kan ändras utan föregående meddelande.

Iskruvning och borttagning av maskinskruvar, träskruvar, självgängande skruvar, m.m. TEKNISKA DATA Tekniska data för maskinen återfi nns i tabellen på sidan 259. ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. BATTERILADDNING Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut laddarens nätkabel till uttaget.

Kontrollampan kommer att blinka i rött (med intervaller på 1 sekund) efter anslutning av nätkabel till laddaren.

2. Sätt i batteriet i laddaren.

Sätt i batteriet ordentligt i laddaren såsom visas i Bild 2 (på sidan 2). <UC18YFSL>

Laddningen sätts igång efter batteriets isättning i laddaren. Signallampan lyser i rött. När batteriet blir fullt laddad kommer signallampan att blinka röd. (Med intervaller på 1 sekund) (Se Tabell 1) ● Signallampans indikationer Signallampans indikationer visas i Tabell 1, i enlighet med statusen hos laddaren eller det laddningsbara batteriet. Tabell 1 Signallampans indikationer Signallampa (röd) Före laddning Blinkar Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Under pågående laddning Lyser Lyser ihållande Laddningen fullbordad Blinkar Lyser 0,5 sekunder. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Överhettad, standby Blinkar Lyser 1 sekund. Lyser inte 0,5 sekunder. (släckt 0,5 sekunder) Batteriet överhettat. Kan inte ladda. (laddning kommer att börja när batteriet svalnat). Går inte att ladda Flimrar Lyser 0,1 sekunder. Lyser inte 0,1 sekunder. (släckt 0,1 sekunder) Fel i batteriet eller laddaren 0000BookWHP18DBL.indb920000BookWHP18DBL.indb92 2020/08/2514:36:582020/08/2514:36:5893 Svenska ● Angående temperaturer och laddningstid för batteriet. Temperaturer och laddningstider blir som visas i Tabell 2 Tabell 2 Laddare UC18YFSL Batteri Typ av batteri Li-ion Temperaturer vid vilka batterierna kan laddas 0°C – 50°C Laddningsspänning V 14,4 18 Laddningstid, ca. (vid 20°C) BSL14xx-serien BSL18xx-serien Multivoltserie (4 celler) (8 celler) (5 celler) (10 celler) (10 celler) min. BSL1415S

ANMÄRKNING Laddningstiden kan variera beroende på temperaturen och nätspänningen. FÖRSIKTIGT När batteriladdaren har används kontinuerligt kommer batteriladdaren att bli varm, och kan komma att bli orsaken till fel. När en laddning är klar låt laddaren vila i 15 minuter innan nästa laddning.

4. Dra ut laddarens nätkabel ur nätuttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet

ur laddaren. ANMÄRKNING Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det. FÖRSIKTIGT ○ Om batteriet laddas när det är varmt efter att ha legat i direkt solljus eller då det använts nyligen lyser laddarens signallampa i 1 sekund och släcks i 0,5 sekunder (avstängd i 0,5 sekunder). Om detta inträff ar, låt batteriet svalna innan du börjar ladda. ○ När signallampan fl imrar (med 0,2-sekunders intervaller) ska batteriets isättningsöppning kontrolleras för främmande föremål som i så fall måste tas bort. Om det inte fi nns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad. ○ Vänta minst 3 sekunder innan du sätter i batteriet igen för att fortsätta laddningen, eftersom det tar ungefär 3 sekunder för den inbyggda mikrodatorn att upptäcka att batteriet som laddas med laddaren tagits ur. Om batteriet sätts i igen inom 3 sekunder kanske det inte laddas korrekt. ○ Om indikatorlampan inte blinkar rött (varje sekund) trots att laddarsladden är ansluten till strömmen, indikerar detta att laddarens skyddskrets kan vara aktiverad. Koppla bort sladd eller kontakt från strömmen och återanslut efter cirka 30 sekunder. Om detta inte får indikatorlampan att blinka rött (varje sekund), lämna in laddaren till HiKOKIs auktoriserade servicecenter. <UC18YSL3>

När ett batteri sätts i laddaren kommer laddningsindikatorlampan att blinka blått. När batteriet blir fulladdat kommer laddningsindikatorlampan att lysa grönt. (Se Tabell 3) (1) Laddningsindikatorlampan lyser/blinkar Laddningsindikatorlampans indikeringar visas i tabell 3, alltefter tillståndet på laddaren eller det uppladdningsbara batteriet. 0000BookWHP18DBL.indb930000BookWHP18DBL.indb93 2020/08/2514:36:582020/08/2514:36:5894 Svenska Tabell 3 Laddningsindikatorlampans indikeringar Laddningsindikatorlampa (RÖD/BLÅ/GRÖN/LILA) Före laddning Blinkar (RÖD) Lyser 0,5 sekunder. Lyser inte under 0,5 sekunder. (släckt 0,5 sekunder) Ansluten till strömkälla Under laddning Blinkar (BLÅ) Lyser 0,5 sekunder. Lyser inte i 1 sekund. (avstängd i 1 sekund) Batterikapaciteten vid mindre än 50% Blinkar (BLÅ) Lyser 1 sekund. Lyser inte under 0,5 sekunder. (släckt 0,5 sekunder) Batterikapaciteten vid mindre än 80% Lyser (BLÅ) Lyser ihållande Batterikapaciteten vid mer än 80% Laddning avslutad Lyser (GRÖN) Lyser ihållande (Kontinuerlig ljudsignal: ungefär 6 sekunder) Överhettad standbyläge Blinkar (RÖD) Lyser 0,3 sekunder. Lyser inte under 0,3 sekunder. (släckt 0,3 sekunder) Batteriet överhettat. Kan inte ladda. (laddning kommer att börja när batteriet svalnat). Går inte att ladda Flimrar (LILA) Lyser 0,1 sekunder. Lyser inte 0,1 sekunder. (släckt 0,1 sekunder) (Intermittent ljudsignal: ungefär 2 sekunder) Fel i batteriet eller laddaren (2) Angående temperaturer och laddningstid för det uppladdningsbara batteriet Temperaturer och laddningstider blir som visas i Tabell 4. Tabell 4 Laddare UC18YSL3 Batteri Typ av batteri Li-ion Temperaturer vid vilka batterierna kan laddas 0°C – 50°C Laddningsspänning V 14,4 18 Laddningstid, ca. (vid 20°C) BSL14xx-serien BSL18xx-serien Multivoltserie (4 celler) (8 celler) (5 celler) (10 celler) (10 celler) min. BSL1415S

Laddningsström A 2 ANMÄRKNING Laddningstiden kan variera enligt omgivningstemperaturen och nätspänningen.

7. Dra ut laddarens nätkabel ur nätuttaget.

8. Fatta ett stadigt tag i laddaren och dra ut batteriet

ur laddaren. ANMÄRKNING Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det. Angående elektrisk urladdning i händelse av nya batterier, etc. Eftersom den inre kemiska substansen i nya batterier och batterier som inte har använts under en längre tid inte är aktiverad, kan den elektriska urladdningen vara låg när de används den första och andra gången. Detta är ett tillfälligt fenomen, och den normala tiden som krävs för att ladda kommer att återställas genom att ladda batterierna 2 – 3 gånger. 0000BookWHP18DBL.indb940000BookWHP18DBL.indb94 2020/08/2514:36:582020/08/2514:36:5895 Svenska Hur man får batterierna att räcka längre. (1) Ladda batterierna innan de har blivit helt urladdade. När du känner att verktygets eff ekt minskar, sluta använda verktyget och ladda dess batteri. Om du fortsätter att använda verktyget och laddar ur den elektriska strömmen, kan batteriet skadas och dess livslängd förkortas. (2) Undvik att ladda vid höga temperaturer. Ett uppladdningsbart batteri är varmt direkt efter användning. Om ett sådant batteri laddas omedelbart efter användning försämras dess inre kemiska substans, och batteriets livslängd förkortas. Låt batteriet vara och ladda det efter att det har svalnat ett tag. FÖRSIKTIGT ○ Om batteriet laddas när det är varmt efter att ha stått en längre tid i direkt solljus eller på grund av att batteriet nyligen använts, kommer laddarens laddningsindikatorlampa att lysa i 0,3 sekunder och sedan vara släckt i 0,3 sekunder (avstängd i 0,3 sekunder). Om detta inträff ar, låt batteriet svalna innan du börjar ladda. ○ När laddningsindikatorlampan fl imrar (med 0,2-sekunders intervaller), kontrollera och avlägsna alla främmande föremål från laddarens batterikontakt. Om det inte fi nns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad. ○ Det tar ca tre sekunder för den inbyggda mikrodatorn i UC18YSL3 att avkänna att en pågående laddning avbrutits och batteriet tagits ur. Vänta därför i minst tre sekunder innan batteriet på nytt sätts i laddaren för fortsatt laddning. Det kan hända att batteriet inte laddas upp på korrekt sätt om batteriet sätts i laddaren på nytt inom tre sekunder.

MONTERING OCH ANVÄNDNING

Åtgärd Bild Sida Borttagning och isättning av batteri

Skruvdragarbitset fäst längst ner i sexkantshålet på huvudaxeln.

Vända rotationsriktningen

Borttagning av monteringskroken

Indikeringslampa för kvarvarande batteri

Användning av LED-ljuset*

Funktionsväljare för åtdragningsläge*

LED-lampans varningssignaler 11 4 Laddning av en USB-enhet från ett eluttag 12-a 4 Laddning av en USB-enhet och batteri från ett eluttag 12-b 4 Hur man laddar USB-enheten

När laddning av en USB-enhet har slutförts

Val av tillbehör ― 260 *1 Användning av LED-ljuset ANMÄRKNING För att förebygga att batteriets kraft förbrukas på grund av att man glömt slå av LED-ljuset kommer ljuset att slås av automatiskt efter cirka 2 minuter. *2 Funktionsväljare för åtdragningsläge FÖRSIKTIGT Välj åtdragningsläge när avtryckaren släpps. Underlåtenhet att göra detta kan leda till funktionsstörning. Genom att använda väljaren för åtdragningsläge på sidan av verktygskroppen kan åtdragningsmomentet justeras beroende på typen av arbete. Åtdragningsläget växlar mellan 4 olika lägen varje gång väljaren för åtdragningsläge trycks ned. Normalläge tillåter att skruvar dras åt jämnt och försiktigt. Under normala omständigheter, använd normalläge. Kraftläget passar för normalt arbete som kräver mer kraft, exempelvis åtdragning av långa skruvar. Använd det när du känner att normalläget inte har tillräcklig kraft. Självborrande skruvläge används för att dra åt självborrande Teks-skruvar. Detta läge minskar risken för överdragning som kan resultera i skada på skruvhuvudet, brott på skruven eller glidning. ANMÄRKNING ○ Lämpligt läge varierar beroende på skruven och materialet som skruvas i. Skruva in några testskruvar och justera lägesinställningen i enlighet därmed. ○ Väljaromkopplaren för åtdragningsläge kan endast ställas in när batteriet har installerats i verktyget och avtryckaren har dragits en gång.

1. Montera skruvdragarbitset

Följ alltid följande procedur för att installera skruvdragarbitset. (Fig. 3) (1) För styrhylsan bort från verktygets framsida. (2) För in skruvdragarbitset i sexkantshålet på huvudaxeln. (3) Släpp reglerhylsan fri så att den återgår till sitt ursprungliga läge. FÖRSIKTIGT ○ Om reglerhylsan inte återgår till sitt ursprungliga läge är inte skruvdragarbitset ordentligt monterat. ○ Denna produkt är också utrustad med ett bits. Se till att bitset är inuti sexkantshålet hålet på huvudaxeln, och montera sedan skruvdragarbitset. (Fig. 4) 0000BookWHP18DBL.indb950000BookWHP18DBL.indb95 2020/08/2514:36:582020/08/2514:36:5896 Svenska Tabell 5 Säkerhetsfunktion LED-lampdisplay Avhjälpande åtgärd Överbelastning På 0,5 sekund/av 0,5 sekund (blinkar långsamt) Om du arbetar i en kall miljö, utför lätt belastningsarbete såsom åtdragning av skruvar för att värma upp verktyget, eller låt verktyget stå i ett rum eller på en annan varm plats under en lämplig tidsperiod innan du använder det. Övertemperatur På 0,1 sekund/av 0,1 sekund (blinkar snabbt) Kyl ner verktyget tillräckligt, eller vänta tills det är tillräckligt svalt.

SLAGSKRUVDRAGAREN Den oljedämpade slagskruvdragaren använder en viskös olja för att generera tryck som roterar skruvdragarbitset. Denna mekanism minskar ljuden förknippade med åtdragningsskruvar till nivåer som är avsevärt lägre än för ljud som alstras av andra typer av slagskruvdragare. ANMÄRKNING Oljans viskositet varierar beroende på temperatur. Observera följande vid användning av verktyget: ○ Använd inte verktyget i en miljö under -5°C eller när det har stått under en längre tid i en miljö under -5°C. I annat fall kanske inte stötar (vridmoment) genereras även om omkopplaren dras, eller antalet slag som genereras kan minska avsevärt, vilket kan överbelasta verktyget, och som ett resultat kan motorn ta skada. ○ Om verktyget är mycket varmt efter att det har används kontinuerligt under en viss tid, kan fortsatt arbete göra det svårt att dra åt skruvarna eftersom verktyget i detta tillstånd kanske inte kan generera tillräckligt med vridmoment. I detta fall ska du vrida från omkopplaren och inte använda verktyget i 30 minuter eller mer. ○ Detta verktyg använder en hydraulisk slagmekanism. Detta innebär att skyddsfunktionen inbyggd i litiumjonbatteriet kanske inte fungerar när oljans viskositet är inom ett visst område, vilket kan orsaka att motorn tar skada. Använd inte verktyget i en kall miljö (-5°C eller lägre) eller kontinuerligt under förhållanden där verktyget kan bli överbelastat.

UNDERHÅLL OCH INSPEKTION

1. Kontroll av skruvdragarbitset

Användning av ett skadat eller slitet skruvdragarbits är farligt då det kan orsaka att skruvdragarbitset slirar. Byt ut den.

2. Knotroll av skruvförband

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna skulle lossa, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

3. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.

4. Rengöring av utsidan

När elverktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.

Förvara elverktyget på ett ställe där temperaturen inte överstiger 40°C och där inte barn kommer åt den. ANMÄRKNING Förvaring av litiumjonbatterier. Se till att litiumjonbatterier är fulladdade innan de förvaras. En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen. Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger. Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, anse att batterierna är slut och köp nya batterier. FÖRSIKTIGT Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas. LED-LAMPANS VARNINGSSIGNALER Denna produkt har funktioner som utformats för att skydda själva verktyget liksom batteriet. Om någon av säkerhetsfunktionerna aktiveras under användning när omkopplaren är dragen, blinkar LED-lampan enligt beskrivningen i Tabell 5, Fig.11. Ta omedelbart bort fi ngret från omkopplaren och följ de anvisningar som fi nns beskrivna under avhjälpande åtgärd när någon av säkerhetsfunktionerna aktiveras. 0000BookWHP18DBL.indb960000BookWHP18DBL.indb96 2020/08/2514:36:582020/08/2514:36:5897 Svenska Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar). GARANTI Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifi ka bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad. Information angående buller och vibrationer Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871. A-vägd ljudeff ektnivå: 90 dB (A) A-vägd ljudtrycksnivå: 79 dB (A) Osäkerhet K: 3 dB (A). Använd hörselskydd. Vibration totalvärden (triax vektorsumma) har bestämts enligt EN62841. Maskinens maximala moment för slagåtdragning: Vibrationsavgivning värde a

Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg. Det kan också användas vid preliminäruppskattning av exponering. VARNING ○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på. ○ Identifi era säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används). ANMÄRKNING Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande. FELSÖKNING Använd felsökningstabellen nedan om redskapet inte fungerar normalt. Om detta inte löser problemet, kontakta din återförsäljare eller ett auktoriserat HiKOKI servicecenter. Symptom Möjlig orsak Åtgärd Verktyget kör inte Batteriet är urladdat Ladda batteriet. Avtryckaren hölls nere medan batteriet sattes in. Säkerhetsfunktionen har aktiverats. Om avtryckaren släpps en gång och sedan dras igen startar verktyget. Verktyget stannade plötsligt Verktyget var överbelastat eftersom oljan blev mer viskös på grund av en kall miljö. Låt verktyget stå i ett rum eller på en annan varm plats under en lämplig tidsperiod innan du använder det. Verktyget är överhettat. Låt verktyget svalna. Batteriet är överhettat. Låt batteriet svalna. Avtryckaren hölls nere i 5 minuter eller mer. Detta är inte ett fel. Motorn stoppades automatiskt för att förhindra att fel uppstår på verktyget. Skruvdragarbits -kan inte monteras -faller av Formen på delen som ska sättas fast matchar inte Använd ett skruvdragarbits med en sexkantig axel som har ytor med en bredd på 6,35 mm. Om du använder ett skruvdragarbits av L-typ, ska det ersättas med ett skruvdragarbits av S-typ. 0000BookWHP18DBL.indb970000BookWHP18DBL.indb97 2020/08/2514:36:582020/08/2514:36:5898 Svenska Symptom Möjlig orsak Åtgärd Omkopplaren kan inte dras Framåt/bakåt-valsknappen är placerat halvvägs Tryck knappen ordentligt till rätt position för den önskade rotationsriktningen. Ett onormal gällt ljud uppstår när avtryckaren dras. Avtryckaren dras endast något. Detta är inte ett fel. Det uppstår inte om avtryckaren dras mer fullständigt. Skruvhuvudet slirar eller lossnar. Skruvdragarbitset nummer matchar inte skruvens storlek Installera ett passande skruvdragarbits. Skruvdragarbitset är slitet Ersätt med ett nytt skruvdragarbits. <UC18YFSL> Signallampan fl imrar snabbt i rött och batteriladdning startar inte. <UC18YSL3> Laddningsindikatorns lampa fl imrar snabbt i lila och batteriet börjar inte ladda. Batteriet har inte satts i hela vägen. Sätt i batteriet ordentligt. Det fi nns främmande föremål i batteripolen eller där batteriet är monterat. Avlägsna det främmande föremålet. <UC18YFSL> Signallampan blinkar i rött och batteriet börjar inte ladda. <UC18YSL3> Laddningsindikatorns lampa blinkar i rött och batteriet börjar inte ladda. Batteriet har inte satts i hela vägen. Sätt i batteriet ordentligt. Batteriet är överhettat. Vid upphörande av användning kommer batteriet automatiskt att börja ladda om temperaturen sjunker, men detta kan även minska batteriets livslängd. Det rekommenderas att batteriet kyls av på en välventilerad plats med skydd från direkt solljus innan det laddas. Batteriets användningstid är kort fastän batteriet är fulladdat. Batteriets livslängd är slut. Byt ut batteriet mot ett nytt. Det tar lång tid att ladda batteriet. Batteriets, laddarens eller den omgivande miljöns temperatur är mycket låg. Ladda batteriet inomhus eller på en varmare plats. Laddarens ventiler är blockerade, vilket gör att de inre delarna överhettas. Undvik att blockera ventilationsöppningarna. Kylfl äkten är inte igång. Kontakta ett auktoriserat HiKOKI- servicecenter för reparation. <Endast UC18YSL3> Laddning av en USB-enhet pausas halvvägs. Laddaren anslöts till ett eluttag medan USB-enheten laddades med batteriet som strömkälla. Detta är inte ett fel. Laddaren pausar USB-laddning under cirka 5 sekunder när den växlar mellan strömkällor. Ett batteri sattes i laddaren medan USB- enheten laddades med ett vägguttag som strömkälla. Laddning av USB-enheten pausas halvvägs när batteriet och USB-enheten laddas samtidigt. Batteriet är fulladdat. Detta är inte ett fel. Laddaren pausar USB-laddning i ungefär 5 sekunder medan den kontrollerar ifall batteriet har laddats färdigt. Laddning av USB-enheten påbörjas inte när batteriet och USB-enheten laddas samtidigt. Den återstående batterikapaciteten är mycket låg. Detta är inte ett fel. När batterikapaciteten når en viss nivå påbörjas USB-laddning automatiskt. 0000BookWHP18DBL.indb980000BookWHP18DBL.indb98 2020/08/2514:36:582020/08/2514:36:5899 Dansk Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, når disse er påkrævet, reduceres antallet af personskader. c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det. Hvis du har fi ngeren på kontakten, når du bærer værktøjet, eller kontakten er slået til, når det elektriske værktøj tilføres strøm, øges risikoen for ulykker. d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.
