NAVODILA ZA UPORABO WHP18DBL HiKOKI

4) Uporaba in vzdrževanje električnega orodja

a) Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje. Z ustreznim električnim orodjem boste delo opravili bolje in varneje. b) Električnega orodja ne uporabljate, če stikalo za vklop/izklop orodja ne deluje. Električno orodje, ki ga ni več možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Pred nastavljanjem orodja, zamenjavo priključkov ali shranjevanjem orodja izvlecite vtikač električnega orodja iz vira napajanja in/ali odstranite akumulator. S takšnimi preventivnimi varnostnimi ukrepi preprečujete nenameren zagon orodja. d) Električno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil. Električno orodje je nevarno v rokah neizkušenih uporabnikov. e) Vzdržujte električno orodje in priključke. Preverite pravilno delovanje premičnih delov orodja, poškodbe delov in druga stanja, ki bi lahko vplivala na delovanje električnega orodja. V primeru poškodbe je potrebno električno orodje pred uporabo popraviti. Slabo vzdrževano električno orodje je vzrok mnogih nesreč. f) Rezalno orodje naj bo ostro in čisto. Pravilno vzdrževano rezalno orodje z ostrimi robovi se manj pogosto zatika in je lažje vodljivo.

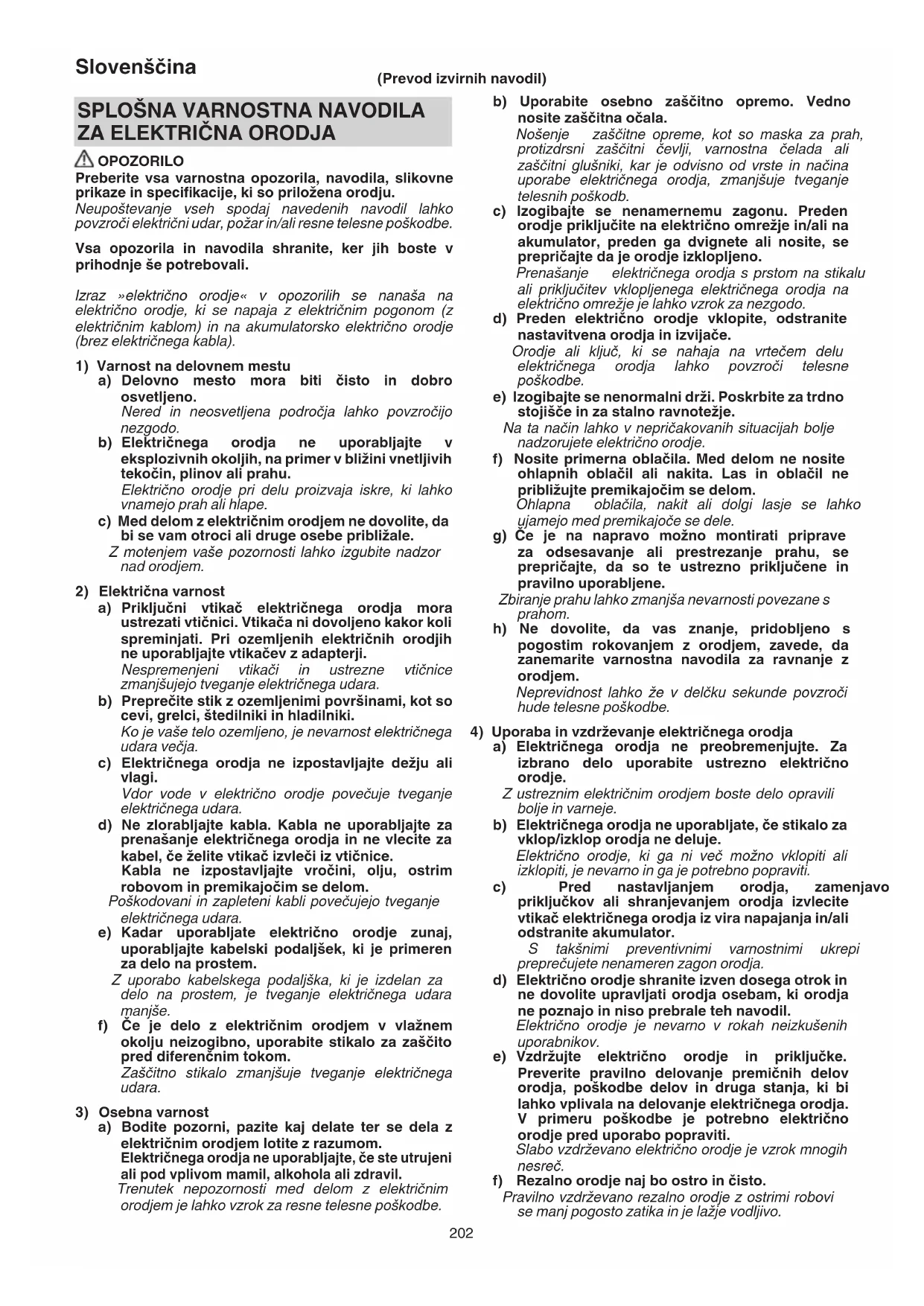

OPOZORILO Preberite vsa varnostna opozorila, navodila, slikovne prikaze in specifi kacije, ki so priložena orodju. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe. Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali. Izraz »električno orodje« v opozorilih se nanaša na električno orodje, ki se napaja z električnim pogonom (z električnim kablom) in na akumulatorsko električno orodje (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzročijo nezgodo. b) Električnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu. Električno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape. c) Med delom z električnim orodjem ne dovolite, da bi se vam otroci ali druge osebe približale. Z motenjem vaše pozornosti lahko izgubite nadzor nad orodjem.

2) Električna varnost

a) Priključni vtikač električnega orodja mora ustrezati vtičnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Preprečite stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki. Ko je vaše telo ozemljeno, je nevarnost električnega udara večja. c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje poveč uje tveganje električnega udara. d) Ne zlorabljajte kabla. Kabla ne uporabljajte za prenašanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabla ne izpostavljajte vročini, olju, ostrim robovom in premikajočim se delom. Poškodovani in zapleteni kabli povečujejo tveganje električnega udara. e) Kadar uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za delo na prostem. Z uporabo kabelskega podaljška, ki je izdelan za delo na prostem, je tveganje električnega udara manjše. f) Če je delo z električnim orodjem v vlažnem okolju neizogibno, uporabite stikalo za zaščito pred diferenčnim tokom. Zaščitno stikalo zmanjšuje tveganje električnega udara.

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe. (Prevod izvirnih navodil) 0000BookWHP18DBL.indb2020000BookWHP18DBL.indb202 2020/08/2514:37:102020/08/2514:37:10203 Slovenščina g) Električno orodje, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili, pri čemer upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporabo električnega orodja v druge namene lahko privede do nevarne situacije. h) Ročaji in prijemalne površine naj bodo suhe, čiste in brez olja in masti. Spolzki ročaji in prijemalne površine ne omogočajo varnega ravnanja in nadzora orodja v nepričakovanih situacijah.

5) Uporaba in vzdrževanje akumulatorja

a) Polnite samo s polnilnikom, ki ga je določil proizvajalec. Polnilnik, ki je primeren za en tip akumulatorja lahko povzroči nevarnost požara, če ga uporabite z drugim akumulatorjem. b) Električna orodja uporabljajte samo s posebej izdelanimi akumulatorji. Uporaba drugih akumulatorjev lahko povzroči tveganje poškodb in požara. c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, ključi, žeblji, vijaki ter drugih manjših kovinskih predmetov, ki lahko povežejo en priključek z drugim. Kratek stik med priključki na akumulatorju lahko povzroči opekline ali požar. d) Med nepravilno rabo lahko iz akumulatorja priteče tekočina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekočina v stik z očmi, poiščite dodatno zdravniško pomoč. Tekočina iz akumulatorja lahko povzroči vnetje ali opekline. e) Ne uporabljajte poškodovanega ali spremenjenega baterijskega vložka ali orodja. Poškodovane ali spremenjene baterije so nepredvidljive, povzročijo lahko požar, eksplozijo ali poškodbe. f) Baterijskega vložka ali orodja ne izpostavljajte požaru ali prekomerni temperaturi. Izpostavljenost požaru ali temperaturi nad 130°C lahko povzroči eksplozijo. g) Upoštevajte vsa navodila za polnjenje in baterijskega vložka ali orodja ne napolnite zunaj temperaturnega območja, določenega v navodilih. Nepravilno polnjenje ali polnjenje pri temperaturah zunaj določenega območja lahko poškoduje baterijo in poveča nevarnost požara.

a) Električno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele. Na ta način se ohrani varnost električnega orodja. b) Nikoli ne popravljajte poškodovanih baterijskih vložkov. Baterijske vložke lahko servisirajo samo proizvajalec ali pooblaščeni serviserji. VARNOSTNI UKREP Preprečite dostop otrokom in neusposobljenim osebam. Kadar orodja ne uporabljate ga shranite izven dosega otrok in neusposobljenih oseb.

VIJAČNIK Med delom, kjer bi lahko pritrdilo zadelo skrite električne napeljave, držite električno orodje za izolirane ročaje. Stik pritrdil z napeljavo pod napetostjo lahko prenese napetost na izpostavljene kovinske dele električnega orodja in povzroči električni udar.

vijakov, matičnih vijakov in matic. Uporabljajte ga le za ta namen.

2. Med delom trdno držite orodje. V primeru, da tega ne

storite lahko pride do poškodb. (Sl. 15)

3. Prepričajte se, da je baterija trdno nameščena. Če ni

dobro nameščena se lahko sname in povzroči nesrečo.

4. Priprava in pregled delovnega okolja. Prepričajte se,

da delovno mesto ustreza pogojem, ki so navedeni pod varnostnimi ukrepi.

5. Ne dovolite, da bi v luknjo, ki povezuje polnilno baterijo

7. V polnilni bateriji nikoli ne povzročite kratkega stika.

Kratek stik v bateriji bo povzročil visok električni tok in pregrevanje. Posledica tega bo pregretje ali poškodba baterije.

8. Baterije ne zavrzite v ognej. Če baterija zagori, lahko

9. Ko se življenjska doba baterije zmanjša za normalno

uporabo, jo takoj nesite v trgovino, kjer ste jo kupili. Prazne baterije ne zavrzite.

10. V prezračevalne reže polnilnika ne vstavljajte

predmetov. Vstavljanje kovinskih ali vnetljivih predmetov v prezračevalne reže polnilnika lahko povzroči tveganje električnega udara ali poškodbo polnilnika.

premikajoč del ne pride v bližino vaših rok ali katerega koli dela vašega telesa. Lahko se porežete ali ujamete v premikajoč del. Prav tako pazite, da se po daljši uporabi ne dotaknete premikajočega dela. Ta postane zelo vroč in se lahko na njem opečete.

14. Pri delu uporabljajte le določene nastavke, ki so

navedeni v navodilih za uporabo ali v HiKOKI katalogu. Neupoštevanju tega lahko povzroči nesrečo ali poškodbe.

15. Nastavke trdno namestite v glavno gred. Če nastavki

niso dovolj trdno nameščeni se lahko snamejo in povzročijo poškodbe. Ko namestite nastavek, ga nežno povlecite in se tako prepričajte, da se med uporabo ne bo snel. Nastavek ni pravilno nameščen, če se vodilna puša ne vrne v prvotni položaj.

16. Po daljšem delu je potrebno napravo ohladiti.

Električno orodje je za zaščito motorja opremljeno s temperaturnim zaščitnim stikalom. Zaradi neprekinjenega dela se lahko zviša temperatura naprave, kar aktivira temperaturno zaščitno stikalo in samodejno ustavi delovanje. V tem primeru počakajte, da se električno orodje ohladi, preden nadaljujete z delom.

18. Motor se lahko ustavi v primeru, da je orodje

preobremenjeno. Če se to zgodi, spustite stikalo orodja in odstranite vzrok preobremenitve. Ne dotikajte se sprednje posode, saj se lahko med neprekinjenim delovanjem segreje. 0000BookWHP18DBL.indb2030000BookWHP18DBL.indb203 2020/08/2514:37:102020/08/2514:37:10204 Slovenščina

19. Uporaba baterije v hladnih razmerah (pod 0 stopinjami

Celzija) lahko včasih povzroči oslabljen moment privijanja in zmanjša obseg dela. Vendar je to le začasen pojav, ki izgine, ko se baterija segreje.

20. Varno namestite kljuko. Če kljuka ni varno nameščena,

lahko povzroči poškodbe med uporabo. Ko nosite orodje za pasom, se prepričajte, da odstranite nastavek in stransko ročico. Z neupoštevanjem tega navodila tvegate nepričakovane telesne poškodbe.

21. Ne dotikajte se kovinskih delov, saj se ti pri daljši uporabi

22. Ne glejte neposredno v lučko. Neupoštevanje tega lahko

povzroči poškodbo oči. Z mehko krpo odstranite umazanijo ali nesnago z leče lučke LED, pri čemer bodite previdni, da ne opraskate leče. Praske na leči lučke LED lahko zmanjšajo svetlost.

23. Orodje in baterijo vedno uporabljajte pri temperaturi med

BATERIJO Za podaljšanje življenjske dobe je litij-ionska baterija opremljena z zaščitno funkcijo, ki ustavi delovanje. V spodaj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi če ugasnete stikalo, motor lahko ustavi. To ni težava, ampak rezultat zaščitne funkcije.

2. Če je orodje preobremenjeno, se motor lahko ustavi.

V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje znova uporabite.

3. Če se baterija pregreje zaradi preobremenitve, se bo

ustavil dovod moči. V tem primeru prenehajte z uporabo baterije in počakajte, da se ohladi. Po tem lahko orodje znova uporabite. Prosimo, da upoštevate naslednja opozorila in svarila. OPOZORILO Da bi preprečili iztekanje baterije, ustvarjanje toplote, oddajanje dima, eksplozijo in vžig, prosimo, da upoštevate naslednja varnostna opozorila.

2. Baterijo ne prebadajte z ostrimi predmeti kot so žeblji,

4. Ne uporabljajte baterije z nasprotno polarnostjo.

5. Baterije ne priključite neposredno na električne vtičnice

ali cigaretni vžigalnik v avtomobilu.

6. Baterijo uporabljajte le za določene namene.

7. Če se baterija ne napolni tudi po preteku določenega

10. Ne uporabljajte je v prostorih, kjer se ustvarja močna

razbarvanju ali deformaciji oziroma v kolikor je videti čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prenehajte uporabljati.

12. Ne potapljajte baterije in ne dovolite, da vanjo stečejo

kakršnekoli tekočine. Vstop prevodne tekočine, kot je voda, lahko povzroči poškodbe ter posledično požar ali eksplozijo. Baterijo shranjujte na hladnem, suhem mestu, stran od lahko vnetljivih in gorljivih predmetov. Izogibati se je potrebno jedkim plinskim ozračjem. POZOR

1. Če tekočina, ki izteka iz baterije pride v stik z vašimi očmi

jih ne drgnite, ampak jih operite s svežo, čisto vodo ter takoj obiščite zdravnika. Če ne boste obiskali zdravnika, lahko tekočina povzroči težave z očmi.

2. V primeru, da tekočina pride v stik s kožo ali oblačili jih

takoj operite s čisto vodo. Obstaja možnost, da lahko to povzroči draženje kože.

3. Če opazite rjo, čuden vonj, pregrevanje, razbarvanje,

deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu. OPOZORILO Če v priključek litij-ionske baterije pride prevoden tujek, lahko pride v bateriji do kratkega stika, kar lahko sproži požar. Ob shranjevanju litij-ionske baterije upoštevajte naslednjo vsebino. ○ V škatlo za shranjevanje ne shranjujte prevodnih stvari, žebljev in žic kot sta železna in bakrena žica. ○ Da preprečite nastanek kratkega stika, namestite baterijo v orodje ali pa varno vstavite pokrov baterije, ki pokrije prezračevalno režo.

GLEDE TRANSPORTA LITIJEVIH

BATERIJ Pri transportu litijevih baterij upoštevajte naslednje previdnostne ukrepe. OPOZORILO Obvestite transportno podjetje o tem, da paket vsebuje litijevo baterijo, in o izhodni moči ter upoštevajte navodila transportnega podjetja, ko urejate prevoz. ○ Litijeve baterije, ki imajo izhodno moč višjo od 100 Wh so označene kot nevarno blago in za njih boste morali izpolniti posebne prijavne postopke. ○ Pri mednarodnem transportu morate upoštevati mednarodno zakonodajo in pravila ter ureditve ciljne države.

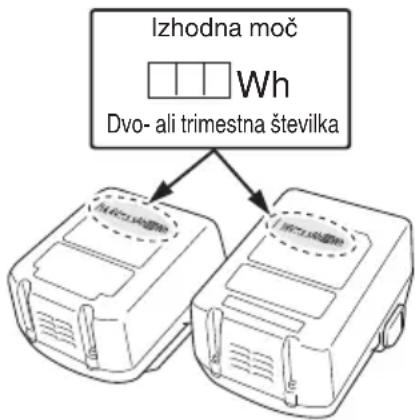

Izhodna moč Dvo- ali trimestna številka 0000BookWHP18DBL.indb2040000BookWHP18DBL.indb204 2020/08/2514:37:112020/08/2514:37:11205 Slovenščina PREVIDNOSTNI UKREPI GLEDE ODPORNOSTI NA PRAH IN VODOTESNE FUNKCIJE Ta izdelek je v skladu z ocenami standarda zaščite IP56 (odpornost proti prahu in vodotesnost) za električno opremo, kot je določeno z mednarodnimi IEC predpisi. (Samo glavna enota je v skladu z ocenami standarda zaščite IP56, kadar ima vstavljeno baterijo.) [Opis IP kod] IP56 Ocena zaščite za vdor vode Ne sme biti nobenega škodljivega učinka na opremo, če se jo poškropi z močnimi curki vode iz vseh smeri (vodoodporna). (100 L vode na minuto, ki se jo prši približno tri minute z razdalje približno treh metrov z uporabo razpršilne šobe s premerom 12,5 mm.) Ocena zaščite za zunanji vdor trdih predmetov Prah, ki lahko povzroči škodljive učinke na opremi, ne sme vstopiti (odpornost na prah). (Oprema mora ostati v preskusni komori v nedelujočem stanju, v kateri delci smukca s premerom manj kot 75 μm lebdijo v zraku z uporabo mešalne črpalke na stopnji 2 kg na kubični meter za osem ur.) Oprema je zasnovana tako, da zdrži učinke prahu in vode, vendar ni nobenega zagotovila, da ne bo motenj v delovanju. Ne puščajte opreme na mestih, kjer je izpostavljena večjim količinam prahu ali na mestih, kjer je potopljena v vodo ali izpostavljena deževnici.

S POLNILCEM UC18YSL3) Ko pride do nepričakovane težave, je mogoče, da bodo podatki na napravi USB, ki je povezana s tem izdelkom, poškodovani ali izgubljeni. Vedno naredite varnostno kopijo podatkov na napravi USB, preden jo uporabite s tem izdelkom. Naše podjetje ne prevzema odgovornosti za podatke, ki so shranjeni na napravi USB in se poškodujejo ali izgubijo, ali za poškodbe na povezani napravi. OPOZORILO ○ Pred uporabo preverite, če so na kablu USB kakršne koli napake ali poškodbe. Uporaba okvarjenega ali poškodovanega kabla USB lahko povzroči dim ali ogenj. ○ Ko proizvoda ne uporabljate, pokrijte vrata USB z gumijastim pokrovčkom. Zbiranje prahu itd. v vratih USB lahko povzroči nastajanje dima ali ogenj. OPOMBA ○ Med polnjenjem USB lahko pride do občasnih prekinitev. ○ Ko naprave USB ne polnite, odstranite napravo USB s polnilnika. Če tega ne boste storili, boste skrajšali življenjsko dobo naprave USB, pride pa lahko tudi do nepričakovanih nesreč. ○ V tem primeru morda ne bo mogoče napolniti naprav USB, kar je odvisno od vrste naprave. SIMBOLI OPOZORILO V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete. WHP18DBL: Akumulatorski oljni impulzni vijačnik Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila. Samo za države EU Električnih orodij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi in njeni uresničitvi v skladu z nacionalnim pravom se morajo električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in okolju prijazno reciklirati. Enosmerni tok V Ocenjena napetost

Vrtilna frekvenca brez obremenitve min

Majhen vijak Navaden matični vijak

Samovrtalni vijak MT Navor privijanja (največji) Velikost šestkotnega izvijača

OFF Vedno IZKLOP Vrtenje v smeri urinega kazalca Vrtenje v nasprotni smeri urinega kazalca Kapaciteta baterije Stikalo indikatorja preostale energije baterije Baterija je skoraj prazna. Baterijo takoj napolnite Baterija je napol prazna. Baterija je polna. Stikalo za izbiro načina privijanja Indikacijska lučka za način privijanja »Občutljivo delo« Privijanje vijakov majhnega premera (M6 ali podobno) itd. »Normalno delo« Privijanje kratkih vijakov, Pritrditev mavčne plošče itd. »Normalno delo« Privijanje dolgih vijakov, tirnih vijakov, navadnih vijakov itd. Privijanje samovrtalnega vijaka Opozorilo

• Odvisno od priložene baterije. Najvišja teža se meri z BSL36B18 (naprodaj posebej). STANDARDNA OPREMA Zraven glavnega orodja (1 orodje) vsebuje paket pribor napisan na strani 259. Standardni pribor se lahko spremeni brez obvestila. UPORABA Privijanje in odvijanje matičnih vijakov, lesnih vijakov, samoreznih vijakov, itn. SPECIFIKACIJE Specifi kacije te naprave so naštete v seznamu na strani 259. OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila. POLNJENJE Pred uporabo električnega orodja napolnite baterijo po sledečem postopku.

1. Napajalni kabel polnilnika priključite v vtičnico.

Ob priključitvi vtikača polnilnika v vtičnico bo kontrolna lučka utripala v rdeči barvi (v 1 sekundnih intervalih).

2. Vstavite baterijo v polnilnik.

Trdno vstavite baterijo v polnilnik, kot je prikazano na Sl. 2 (na strani 2). <UC18YFSL>

OPOMBA Čas polnjenja je odvisen od temperature in napetosti električnega vira. POZOR Če se polnilnik uporablja dalj časa, se bo ta segrel, zaradi česar lahko pride do napak. Ko se polnjenje zaključi, naj polnilnik miruje vsaj 15 minut do naslednjega polnjenja.

4. Izključite napajalni kabel polnilnika iz vtičnice.

5. Polnilnik trdno primite in izvlecite baterijo.

OPOMBA Baterijo izvlecite iz polnilnika po uporabi in jo shranite. POZOR ○ Pri polnjenju segrete baterije, ki je bila dalj časa izpostavljena neposredni sončni svetlobi ali pa je bila pravkar uporabljena, bo kontrolna lučka polnilnika zasvetila za 1 sekundo, nato pa ne bo svetila 0,5 sekunde (ugasne se za 0,5 sekunde). V takem primeru najprej počakajte, da se baterija ohladi, in šele nato pričnite s polnjenjem. ○ Ko kontrolna lučka utripa (vsake 0,2 sekunde), preverite, ali so na kontaktih polnilnika tujki, in jih odstranite. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblaščeni servisni center. ○ Ker traja približno 3 sekunde, preden vgrajeni mikroračunalnik zazna, da ste baterijo, ki jo polnite v polnilniku, vzeli iz polnilnika, počakajte najmanj 3 sekunde, preden jo znova vstavite, da nadaljujete s polnjenjem. Če baterijo vstavite, preden pretečejo 3 sekunde, se morda ne bo pravilno napolnila. ○ Če kontrolna lučka ne utripa rdeče (vsako sekundo), čeprav je vtikač polnilnika priklopljen na napetost, se je vključil zaščitni tok polnilnika. Odstranite vtikač iz napetosti in ga po 30 sekundah znova priklopite. Če kontrolna lučka še vedno ne bo utripala rdeče (vsako sekundo), odnesite polnilnik na pooblaščen HiKOKI servis. <UC18YSL3>

7. Izključite napajalni kabel polnilnika iz vtičnice.

8. Polnilnik trdno primite in izvlecite baterijo.

OPOMBA Baterijo izvlecite iz polnilnika po uporabi in jo shranite. V zvezi z električnim tokom v primeru novih baterij itd. Ker notranja kemijska snov novih baterij in baterij, ki niso bile dlje časa uporabljene, ni aktivirana, je lahko električni tok nizek, ko jih uporabljate prvič in drugič. To je časovno omejen pojav in normalen čas, potreben za polnjenje, se povrne po 2 – 3 polnjenjih baterije. Kaj storiti za daljše delovanje baterij. (1) Baterije napolnite, preden se popolnoma spraznijo. Če začutite, da moč orodja upada, ga prenehajte uporabljati in napolnite njegovo baterijo. Če nadaljujete z uporabo orodja in porabite električni tok, se lahko baterija poškoduje, kar skrajša njeno življenjsko dobo. (2) Izogibajte se polnjenju pri visokih temperaturah. Akumulatorska baterija bo takoj po uporabi vroča. Če boste takšno baterijo polnili takoj po uporabi, se bo njena notranja kemijska snov izčrpala in življenjska doba baterije se bo skrajšala. Pustite baterijo in jo napolnite potem, ko se je nekaj časa ohlajala. 0000BookWHP18DBL.indb2080000BookWHP18DBL.indb208 2020/08/2514:37:112020/08/2514:37:11209 Slovenščina POZOR ○ Pri polnjenju segrete baterije, ki je bila dalj časa izpostavljena neposredni sončni svetlobi ali pa je bila pravkar uporabljena, bo kontrolna lučka napolnjenosti zasvetila za 0,3 sekunde, ne bo svetila za 0,3 sekunde (ugasne se za 0,3 sekunde). V takem primeru najprej počakajte, da se baterija ohladi, in šele nato pričnite s polnjenjem. ○ Ko kontrolna lučka napolnjenosti utripa (vsake 0,2 sekunde), preverite, ali so na kontaktih polnilnika tujki, in jih odstranite. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblaščeni servisni center. ○ Ker traja približno 3 sekunde, preden vgrajeni mikroračunalnik zazna, da ste baterijo, ki jo polnite v polnilniku UC18YSL3 vzeli iz polnilnika, počakajte vsaj 3 sekunde, preden jo znova vstavite in nadaljujete s polnjenjem. Če baterijo vstavite, preden pretečejo 3 sekunde, se morda ne bo pravilno napolnila.

Odstranitev in namestitev kljuke

Izbor pribora ― 260 *1 Kako uporabiti LED lučko OPOMBA Da se prepreči poraba baterije ob pozabljenem izklopu LED lučke, se ta samodejno izklopi v približno 2 minutah. *2 Funkcija za izbiro načina privijanja POZOR Izberite način privijanja, ko se sprosti sprožilno stikalo. V nasprotnem primeru lahko pride do okvare. Z uporabo stikala za izbiro načina privijanja ob strani orodja se lahko navor privijanja prilagodi glede na vrsto dela. Način privijanja preklaplja med 4 različnimi načini vsakič, ko pritisnete stikalo za izbiro načina privijanja. Običajni način omogoča, da vijake privijete gladko in nežno. V normalnih okoliščinah uporabite Običajni način. Zmogljivostni način je primeren za običajno delo, ki zahteva večjo silo, na primer zategovanje dolgih vijakov. Uporabite ga, če menite, da Običajni način nima dovolj moči. Način samovrtalnega vijaka se uporablja za privijanje samovrtalnih Teks vijakov. Ta način zmanjšuje možnosti za premočno privijanje, ki bi lahko imelo za posledico zlom glave vijaka, zlom vijaka ali zdrs. OPOMBA ○ Ustrezen način se razlikuje glede na vijak in material, ki se pritrjuje. Privijte nekaj testnih vijakov in ustrezno prilagodite nastavitev načina. ○ Stikalo za izbiro načina privijanja je možno nastaviti šele po tem, ko ste v vrtalnik namestili baterijo in enkrat povlekli sprožilno stikalo.

1. Namestitev nastavka

Vedno sledite naslednjemu postopku za namestitev nastavka. (Sl. 3) (1) Povlecite vodilno pušo stran od sprednjega dela orodja. (2) Vstavite nastavek v šesterokotno luknjo glavne gredi. (3) Sprostite vodilno pušo in vrne se v prvotni položaj. POZOR ○ Nastavek ni pravilno nameščen, če se vodilna puša ne vrne v prvotni položaj. ○ Ta izdelek je opremljen tudi s svedrom. Preprič ajte se, da je sveder znotraj šesterokotne luknje v glavni gredi, nato namestite nastavek. (Sl. 4)

OPOZORILNI ZNAKI LED LUČKE

Ta proizvod vključuje funkcije, ki varujejo sam proizvod in baterijo. Ko je pritisnjeno stikalo in če se med delovanjem aktivira katera koli od varnostnih funkcij, bo LED lučka utripala, kot je opisano v Tabeli 5, Sl. 11. Ko se sproži varnostna funkcija, takoj odstranite prst s stikala in upoštevajte navodila, navedena v izboljševalnih ukrepih. Tabela 5 Varnostna funkcija Zaslon LED lučke Izboljševalni ukrep Preobremenitev Vklop 0,5 sekunde/izklop 0,5 sekunde (Utripa počasi) Če delate v hladnem okolju, izvedite lahke obremenitve kot na primer privijanje vijakov, da se orodje segreje, ali pa pustite, da orodje stoji v prostoru ali drugem toplem mestu za primerno časovno obdobje, preden ga uporabite. Previsoka temperatura Vklop 0,1 sekunde/izklop 0,1 sekunde (Utripa hitro) Orodje dovolj ohladite ali počakajte, da se dovolj ohladi. 0000BookWHP18DBL.indb2090000BookWHP18DBL.indb209 2020/08/2514:37:112020/08/2514:37:11210 Slovenščina

Oljni udarni vijačnik uporablja viskozno olje za ustvarjanje tlaka, ki vrti nastavek. Ta mehanizem zmanjšuje hrup, povezan s privijanjem vijakov, na občutno nižjo raven od hrupa, ki ga povzročajo druge vrste udarni vijačniki. OPOMBA Viskoznost olja se spreminja glede na temperaturo. Pri uporabi orodja bodite pozorni na naslednje: ○ Orodja ne uporabljajte v okolju s temperaturo pod -5°C, ali če je za dlje časa v okolju s temperaturo pod -5°C. V nasprotnem primeru se udarci (navor) ne bodo ustvarili, čeprav je stikalo vklopljeno, ali pa se lahko število udarcev, ki se ustvarijo, znatno zmanjša, kar lahko orodje preobremeni in povzroči, da motor lahko odpove. ○ Če je orodje zelo vroče, potem ko ste ga uporabljali nekaj časa, lahko nadaljevanje z delom oteži privijanje vijakov, saj bo orodje v stanju, ko ne bo moralo ustvarjati zadosti navora. V tem primeru izklopite stikalo in orodja ne uporabljajte za 30 minut ali več. ○ Ta izdelek uporablja mehanizem za hidravlično trčenje. To pomeni, da zaščitna funkcija vgrajena v litij-ionsko baterijo morda ne bo delovala, ko je viskoznost olja v določenem območju, kar lahko povzroči, da motor odpove. Izdelka ne uporabljajte v hladnem okolju (pod -5°C) ali neprekinjeno pod pogoji, v katerih je lahko izdelek preobremenjen.

Uporaba zlomljenega ali obrabljenega nastavka je nevarna, saj lahko nastavek zdrsne. Zamenjajte ga.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Če tega ne storite lahko pride do resne nevarnosti.

3. Vzdrževanje motorja

Zračniki motorja so »srce« električne naprave. Pri uporabi bodite pozorni, da se zračnik ne poškoduje in/ali zmoči z oljem ali vodo.

4. Čiščenje zunanjosti

Umazano električno orodje obrišite z mehko suho krpo ali s krpo, navlaženo z milnico. Ne uporabljajte klorovih raztopin, bencina ali razredčevalcev barve, saj ti stopijo plastiko.

Električno orodje shranjujte na mestu, kjer je temperatura nižja od 40°C in kamor otroci ne sežejo. OPOMBA Shranjevanje litij-ionskih baterij. Zagotovite, da so litij-ionske baterije popolnoma napolnjene, preden jih shranite. Dolgotrajno shranjevanje baterij (3 mesece ali več), ki so le malo napolnjene, lahko vodi do slabšega delovanja, znatnega zmanjšanja časa uporabe baterije ali povzroči, da baterij ni več možno napolniti. Vendar pa se lahko znatno zmanjšan čas uporabe baterije popravi tako, da se baterije dva do petkrat ponavljajoče napolnijo in uporabijo. Če je kljub ponavljajočem polnjenju in uporabi čas baterije še vedno zelo kratek, baterije zavrzite in kupite nove. POZOR Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo. Pomembno obvestilo o baterijah za akumulatorsko orodje HiKOKI Obvezno uporabljajte naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega električnega orodja ne jamčimo, če uporabljate baterije, ki jih ni izdelalo naše podjetje, in če baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele). GARANCIJA Garantiramo za HiKOKI električna orodja v skladu z ustavno/državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite sestavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servis HiKOKI. Informacije o hrupu in vibracijah Izmerjene vrednosti so bile določene glede na EN62841 in navedene v skladu z ISO 4871. A tipično vrednoten nivo jakosti hrupa: 90 dB (A) A tipično vrednoten nivo zvočnega tlaka: 79 dB (A) Nezanesljivost K: 3 dB (A). Obvezna uporaba glušnikov. Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN62841. Privijanje pritrdil z maksimalno zmogljivostjo orodja: Vrednost emisije vibracij a

Skupna vrednost vibracij je bila merjena v skladu s standardno testno metodo in se lahko uporablja za primerjavo enega orodja z drugim. Uporablja se lahko tudi kot prvotna ocenitev izpostavljenosti. OPOZORILO ○ Emisija vibracij med dejansko uporabo električnega orodja se lahko razlikuje od navedene vrednosti, glede na način uporabe orodja. ○ Prepoznajte varnostne ukrepe za zaščito uporabnika, ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upoštevanjem vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k času zagona). OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila. 0000BookWHP18DBL.indb2100000BookWHP18DBL.indb210 2020/08/2514:37:122020/08/2514:37:12211 Slovenščina ODPRAVLJANJE MOTENJ Uporabite pregled v spodnji tabeli, če orodje ne deluje normalno. Če to ne odpravi težave, se posvetujte z vašim prodajalcem ali HiKOKI pooblaščenim servisnim centrom. Težava Mogoč vzrok Odprava Orodje ne deluje Baterija je prazna Napolnite baterijo. Sprožilno tikalo je bilo pritisnjeno navzdol, medtem ko je bila vstavljena baterija. Varnostna funkcija je bila aktivirana. Če je sprožilno stikalo sproščeno in nato spet aktivirano, bo orodje delalo. Orodje se je nenadoma ustavilo Orodje je bilo preobremenjeno, ker je olje zaradi hladnega okolja postalo bolj viskozno. Pred uporabo pustite orodje stati v sobi ali na drugem toplem mestu za primerno časovno obdobje. Orodje je pregreto. Naj se orodje ohladi. Baterija je pregreta. Naj se baterija ohladi. Sprožilno stikalo je bilo 5 ali več minut pritisnjeno navzdol. To ni okvara. Motor se je samodejno ustavil, da se prepreči okvara orodja. Nastavkov ni mogoče namestiti Nastavki izpadajo Oblika priključka ni pravilna Uporabite nastavek s šesterokotno gredjo, ki ima čez ploščate dele premer 6,35 mm. Če uporabljate nastavek L-tipa, ga nadomestite z nastavkom S-tipa. Stikala ni mogoče pritisniti Gumb za vrtenje v smeri/nasprotni smeri urinega kazalca se nahaja na sredini Čvrsto potisnite gumb v položaj za želeno smer rotacije. Nenormalno visok hrup se pojavi, ko je sprožilno stikalo potegnjeno. Sprožilno stikalo se potegne čisto malo. To ni okvara. To se ne zgodi, če je sprožilno stikalo bolj potegnjeno. Glava vijaka zdrsuje ali je zrahljana. Številka nastavka ni enaka velikosti vijaka Namestite primeren nastavek. Nastavek je obrabljen Zamenjajte z novim nastavkom. <UC18YFSL> Kontrolna lučka hitro utripa rdeče in polnjenje baterije se ne začne. <UC18YSL3> Lučka za prikaz polnjenja hitro utripa v vijolični barvi in polnjenje baterije se ne prične. Baterija ni povsem vstavljena. Čvrsto vstavite baterijo. Na kontaktih baterije ali na mestu, kjer je baterija pritrjena, so tujki. Odstranite tujke. <UC18YFSL> Kontrolna lučka utripa rdeče in polnjenje baterije se ne začne. <UC18YSL3> Luč ka za prikaz polnjenja utripa rdeče in polnjenje baterije se ne prične. Baterija ni povsem vstavljena. Čvrsto vstavite baterijo. Baterija je pregreta. Če jo pustite pri miru, se bo baterija pričela samodejno polniti, če se bo znižala njena temperatura, vendar lahko to vpliva na življenjsko dobo baterije. Priporočamo, da baterijo ohladite na dobro prezračevanem mestu brez neposredne sončne svetlobe. Čas delovanja baterije je kratek, čeprav je baterija popolnoma napolnjena. Življenjska doba baterije je potekla. Zamenjajte baterijo z novo. Baterija se polni veliko časa. Temperatura baterije, polnilnika ali okolice je zelo nizka. Napolnite baterijo v notranjih prostorih ali v drugem toplem okolju. Odprtine polnilnika so blokirane, zato so se notranje komponente pregrele. Ne blokirajte odprtin. Hladilni ventilator ne deluje. Kontaktirajte pooblaščeni servisni center HiKOKI zaradi popravil. 0000BookWHP18DBL.indb2110000BookWHP18DBL.indb211 2020/08/2514:37:122020/08/2514:37:12212 Slovenščina Težava Mogoč vzrok Odprava <le UC18YSL3> Polnjenje naprave USB se na sredi ustavi. Polnilnik ste povezali z električno vtičnico, medtem ko se je polnila naprava USB, ki je za vir energije uporabljala baterijo. To ni okvara. Polnilnik ustavi polnjenje USB za okoli 5 sekund, ko menjuje vire napajanja. V polnilnik ste vstavili baterijo, medtem ko se je polnila naprava USB z električno vtičnico kot virom energije. Polnjenje naprave USB se na sredi ustavi, ko se hkrati polnita baterija in naprava USB. Baterija je povsem napolnjena. To ni okvara. Polnilnik ustavi polnjenje USB za okoli 5 sekund, ko preveri, če se je baterija uspešno povsem napolnila. Polnjenje naprave USB se ne prične, ko se hkrati polnita baterija in naprava USB. Preostala zmogljivost baterije je zelo nizka. To ni okvara. Ko zmogljivost baterije doseže določeno raven, se samodejno prične polnjenje USB. 0000BookWHP18DBL.indb2120000BookWHP18DBL.indb212 2020/08/2514:37:122020/08/2514:37:12213 Slovenčina
