HASZNÁLATI ÚTMUTATÓ POWX075710S PowerPlus

5.4 Az elektromos működtetésű szerszámok helyes használata. ............................. 5

• 5.5 Szerviz p. 6
• 6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK p. 6
• 7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK p. 7
• 8 ÖSSZESZERELÉS p. 8

8.1 Az oldalsó támasztórúd felszerelése .................................................................... 8

9.1 A gérvágó fűrész szállítása ................................................................................... 8

9.2 Fűrészpor és fadarabkák eltávolítása ................................................................... 8

18 MEGFELELŐSÉGI NYILATKOZAT ............................................. 13POWX075710S HU Copyright © 2022 VARO Oldal | 3 www.varo.com CSÚSZÓ GÉRVÁGÓ FŰRÉSZ 1600 W-210 MM POWX075710S 1 ALKALMAZÁS Ez a szerszámgép egy álló gép és fában történő egyenes, valamint keresztirányú vágásra alkalmas. Kemény és puha fát, valamint farost- és rostlemezt egyaránt lehet vele vágni. Kizárólag felnőttek használhatják a készüléket. Professzionális felhasználásra nem alkalmas. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A & B ÁBRA)

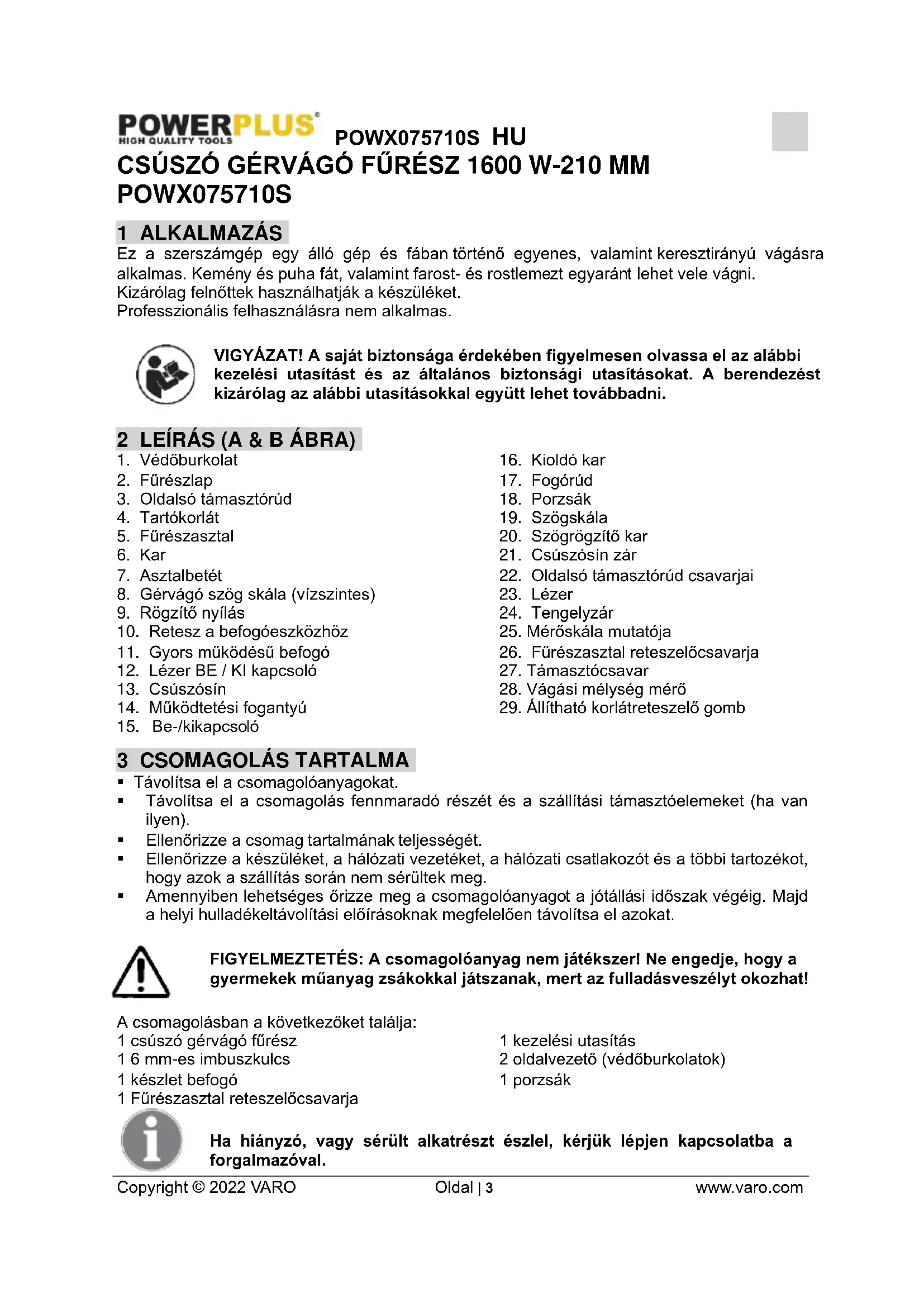

3. Oldalsó támasztórúd

8. Gérvágó szög skála (vízszintes)

10. Retesz a befogóeszközhöz

11. Gyors működésű befogó

12. Lézer BE / KI kapcsoló

14. Működtetési fogantyú

22. Oldalsó támasztórúd csavarjai

25. Mérőskála mutatója

26. Fűrészasztal reteszelőcsavarja

28. Vágási mélység mérő

29. Állítható korlátreteszelő gomb

3 CSOMAGOLÁS TARTALMA

• Távolítsa el a csomagolóanyagokat.

• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).

• Ellenőrizze a csomag tartalmának teljességét.

• Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.

• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! A csomagolásban a következőket találja: 1 csúszó gérvágó fűrész 1 6 mm-es imbuszkulcs 1 készlet befogó 1 Fűrészasztal reteszelőcsavarja 1 kezelési utasítás 2 oldalvezető (védőburkolatok) 1 porzsák Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.POWX075710S HU Copyright © 2022 VARO Oldal | 4 www.varo.com 4 JELZÉSEK A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:

Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.

Viseljen fülvédőt! Viseljen szemvédőt!

Használat előtt olvassa el a kezelési utasítást!

Az európai irányelv(ek) szükséges követelményei szerint.

II. osztályú gép – Dupla szigetelés – Nincs szükség földelt dugó alkalmazására.

Porképződéskor viseljen maszkot! 5 ÁLTALÁNOS BIZTONSÁGI UTASÍTÁSOK SZERSZÁMGÉPEKHEZ Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket.

• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.

• Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.

• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.POWX075710S HU Copyright © 2022 VARO Oldal | 5 www.varo.com

• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.

• Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram- védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.

• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.

• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.

• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.

• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.

• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata.

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.

• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.

• Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.POWX075710S HU Copyright © 2022 VARO Oldal | 6 www.varo.com

• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók. Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.

A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát. 6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK

• Mindig viseljen szemvédő felszerelést.

• Tilos a készüléket gyúlékony folyadékok vagy gázok közelében használni.

• TILOS a készüléket használni, amikor vágókorong (és nem fűrészkorong) van rá felszerelve.

• Minden használat előtt ellenőrizze, hogy a fűrészlapon apró repedések és sérülések találhatók-e. A repedt vagy sérült fűrészlapot azonnal cserélje ki.

• Csak a gyártó által javasolt fűrészlapot használja, és melyek megfelelnek az EN847-1 szabványnak.

• Mindig az alábbi kezelési utasításban javasolt kiegészítőket használja.

• Válasszon a vágandó anyaghoz megfelelő fűrészlapot.

• A zaj csökkentésének érdekében mindig ellenőrizze, hogy a fűrészlap éles és tiszta.

• Csak megfelelően megélezett fűrészlapot használjon. Tilos a fűrészlapon megadott maximális sebességet túllépni.

• A fűrészlap felszerelése előtt tisztítsa meg a tengelyt, a peremeket (különösen az összeszerelési felületeket) és a hatlapú csavart. A nem megfelelő felszerelés rázkódást/kopogást, vagy a fűrészlap lecsúszását eredményezheti.

• Kerülje, hogy a fűrész fémekhez, például szöghöz vagy csavarhoz érjen. A munka megkezdése előtt vizsgálja meg a munkadarabot, és távolítsa el a szögeket, csavarokat és egyéb idegen tárgyakat.

• A készülék bekapcsolása előtt távolítsa el a csavarkulcsokat, levágott fadarabokat és egyéb tárgyakat a fűrészasztalról.

• TILOS munka közben kesztyűt viselni; a kesztyű viselését csak a vágószerszámok kicserélésekor javasoljuk.

• Ellenőrizze, hogy a keze nincs a fűrészlap vágási vonalában.

• TILOS a fűrészlap vágási vonalában állni, és NE engedje, hogy bárki más abban a helyzetben álljon.

• Engedje a fűrészt néhány percig működni, mielőtt azt a munkadarabba illeszti. Figyelje meg, hogy a fűrészlap nem-e rezeg vagy kopog, mely a nem megfelelő felszerelés vagy a ki nem egyensúlyozott fűrészlap jele.

• A berendezést nem lehet horony vagy vájat készítésére használni.

• Cserélje ki az asztalbetétet, ha az elkopott.

• TILOS a készülék működése közben bármilyen beállítást végezni. Beállítás előtt húzza ki a dugót az aljzatból.

• Ha szükséges, használja a tolóelemet. A tolóelemet hosszanti vágás, vagy kisebb munkadarabok esetén használni KELL, hogy a keze megfelelő távolságban legyen a fűrészlaptól.

• Mindig tegye el a tolóelemet, amikor azt nem használja.

• Különösen figyeljen oda a VISSZAÜTÉS veszélyének csökkentésére vonatkozó utasításokra. A VISSZAÜTÉS a beakadt, elhajlott vagy rosszul beállított fűrészlap hirtelen reakciója. A VISSZAÜTÉS során a munkadarab visszarepül a kezelő irányába. A VISSZAÜTÉS súlyos sérülésekhez vezethet. A VISSZAÜTÉST el lehet kerülni, ha az alábbiakat betartja: a fűrészlapot élesen tartja, a hasítólécet a fűrészlappalPOWX075710S HU Copyright © 2022 VARO Oldal | 7 www.varo.com párhuzamosan tartja, ha a hasítókést és a fűrészvédőt jó állapotban és a megfelelő helyzetben tartja, ha erősen tartja a munkadarabot, amíg az teljesen végig nem halad a fűrészlap mellett, és ha nem fűrészel elferdült vagy aszimmetrikus fadarabot, vagy olyan munkadarabot, mely nem rendelkezik egyenes széllel, hogy az hosszirányban el tudjon haladni a hasítóléc mellett.

• Ne végezzen szabad kézzel végzett műveleteket. A szabad kéz azt jelenti, hogy a kezével támasztja meg a munkadarabot, vagy a kezével vezeti a hasítóléc vagy a tolóelem helyett.

• TILOS a fűrészlap fölé vagy azon áthajolni. TILOS munkadarabért nyúlni addig, amíg a fűrészlap teljesen le nem állt.

• Kerülje a munkadarab hirtelen és túl gyors betöltését. A kemény anyagból készült munkadarabokat a lehető leglassabban kell betölteni. Tilos a munkadarabot behajlítani vagy elforgatni miközben azt a fűrészbe tölti. Ha a fűrészlap beakad, vagy megáll a munkadarab betöltése közben, akkor azonnal kapcsolja ki a készüléket. Távolítsa el a dugót az aljzatból. Távolítsa el azt a darabot, mely a fűrészt akadályozza.

• TILOS a fűrészlap működése közben a fadarabokat eltávolítani, és a fűrészvédőt megérinteni.

• Távolítsa el az összes görcsöt a munkadarabból a fűrész elindítása ELŐTT.

• Vigyázzon a kábelre. A dugó aljzatból történő eltávolítását tilos a kábelnél fogva végrehajtani. Tilos a kábelt hőnek, olajnak víznek vagy éles tárgyaknak kitenni.

• A fűrésszel történő munkavégzés során keletkező bizonyos porok vegyi anyagokat tartalmazhatnak, melyek rákot, születési rendellenességet vagy más genetikai károkat okozhatnak. Néhány példa ezekre az anyagokra:

• Ólmot tartalmazó festékből eredő ólom;

• Vegyileg kezelt fából eredő arzén és króm.

• Az ilyen anyagoknak az egészségre káros hatása függ attól, hogy milyen gyakran végzi ezt a fajta munkát.

• Intézkedések az ilyen vegyi anyagoknak való kitettség csökkentésére: Mindig dolgozzon jól szellőző környezetben és jóváhagyott biztonsági felszereléssel, mint például pormaszkkal, melyet speciálisan a mikroszkopikus részecskék kiszűrésére terveztek.

• A fűrészelési műveleteknél csatlakoztassa a készüléket porkifújó rendszerre.

• A védőt fel lehet emelni a munkadarab elhelyezésekor, vagy a karbantartási munkálatok megkönnyítéséhez. Mielőtt a hálózatra csatlakoztatja a berendezést, ellenőrizze, hogy a fűrészvédők ismét le vannak hajtva és a fűrészasztalhoz simulnak.

• Biztosítsa a készüléket elmozdulás ellen azáltal, hogy a gérvágó fűrész karját biztonságosan rögzíti.

• A gép körül a talajnak egyenletesnek, tisztának és szabadon lévő tárgyaktól, például forgácstól vagy levágott anyagdaraboktól mentesnek kell lennie. 7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK Figyelmeztetés! A lézersugár szemsérülést okozhat. Tilos belenézni vagy a lézersugarat mereven nézni.

• Használat során tilos a lézersugarat emberekre irányítani, akár közvetlenül, akár közvetetten visszaverődő felületen keresztül.

• Ez a lézer az idevonatkozó szabvány 2. besorolási osztálynak felel meg. Az egység nem tartalmaz szervizelendő alkatrészeket. Tilos a burkolatot bármilyen okból kifolyólag kinyitni. Ha az egység megsérült, javíttassa meg az arra jogosult szakemberrel.

• A lézer nézőüvegek nem védenek a lézersugárzás ellen.POWX075710S HU Copyright © 2022 VARO Oldal | 8 www.varo.com 8 ÖSSZESZERELÉS Áramtalanítsa a készüléket, mielőtt bármiféle beállítást vagy karbantartást végez rajta. Tilos a gérvágó fűrészt addig működtetni, amíg az nincs teljesen összeszerelve és megfelelően előkészítve a használatra az alábbi kezelési utasításnak megfelelően.

8.1 Az oldalsó támasztórúd felszerelése

• Helyezze a két vezetőrudat az oldalsó támasztókba, és rögzítse azokat.

• Lazítsa ki a csavart és helyezze az oldalsó támasztórudat az akasztólyukakba.

• Szorítsa meg az oldalsó támasztórudakat a csavarral, hogy megakadályozza azok elcsúszását.

8.2 A befogó felszerelése

A befogót (11) az oldalvezető bal vagy jobb oldalára lehet felszerelni. Helyezze be a satu rudat az oldalvezető nyílásába és rögzítse a reteszelőcsavarral. 9 MŰKÖDTETÉSI UTASÍTÁSOK

9.1 A gérvágó fűrész szállítása

A szerszámgép szállításához használja a rögzítő csapszeget (17). Húzza lefelé a gérvágó fűrészt és reteszelje azt alsó helyzetben a rögzítő csapszeg betolásával. Ezáltal a fűrész biztosítva van.

9.2 Fűrészpor és fadarabkák eltávolítása

Az integrált porelszíváshoz helyezze a porzsákot (18) a fűrészpor kimenetre. A külső por eltávolításához használjon háztartási porszívót. A porzsák csupán részben gyűjti össze a fűrészport! A porelszíváshoz tervezték.

9.3 A munkadarab befogása

Ellenőrizze, hogy a munkadarab ne tudjon elrepülni. Ennek elkerüléséhez a befogó (11) a legalkalmasabb eszköz.

• Nyomja a munkadarabot a tartókorláthoz (4) és a befogó ütközőjéhez.

• Húzza meg a fogórúd szorítógombját (11) órajárással megegyező irányba a munkadarab biztosításához.

9.4 Vízszintes gérszög

A vízszintes gérszöget -45°-től 45°-os szögig lehet beállítani. A vízszintes gérszög skála mutatja az aktuálisan beállított fokokat.

• A gérvágó szög beállításához lazítsa ki forgóasztal reteszelőkarját (26) óramutató járásával ellentétes irányban, majd emelje fel a beállítókart (6).

• Ezt követően forgassa el a gérvágó asztalt a kívánt helyzetbe.

• A gérvágó asztal a pozitív leállító kattintással a gyakori 0°, 15°, 22,5°, 31,6° és 45° fokos szögekbe gyorsan beállítható.

9.5 A vágási szög beállítása

• Helyezze a fűrészt lenti helyzetbe és rögzítse a blokkolószöggel.

• Tegye a szögmérőt (90°) a vezetősínhez és a fűrészlaphoz. A fűrészlapnak teljesen érintkeznie kell a szögmérővel. Ha nem érintkezik teljesen, akkor a szöget úgy állíthatja be, ha kilazítja az ellenanyát és módosítja a beállító csavar helyzetét addig, hogy a fűrészlap és forgóasztal közötti szög 90°-os legyen.POWX075710S HU Copyright © 2022 VARO Oldal | 9 www.varo.com

• Ennek elvégzéséhez használja a mellékelt kulcsot a csavarok kilazításához. A beállítás után ne feledje el ismét megszorítani a csavarokat.

9.6 Függőleges ferdeszög

A függőleges ferdeszöget 0°-tól 45°-os szögben lehet beállítani. A függőleges ferdeskála mutatja az aktuálisan beállított fokokat.

• Lazítsa ki a reteszetlőkart (20), ha az meg van szorítva.

• Forgassa a készülék fogantyúját a fogórúddal a kívánt szögbe.

• Szorítsa meg a reteszelőkart (20).

• Helyezzen felületvédőt a fűrészlap mellé, ha a szög nem 45°-os ferdeszög. Módosítsa a magasságot a beállítócsavar segítségével addig, hogy a ferdeszög a megfelelő szögben legyen. Végül húzza meg a csavart és ellenőrizze még egyszer a szög beállítását.

9.7 Csúszó zár beállítása

• A csúszósín (13) kinyitásához és lezárásához forgassa el a csúszósín zárat (21) órajárással ellentétes vagy azzal megegyező irányba. Hosszú munkadarabok estén használja a csúszkát; ehhez lazítsa ki a reteszelőgombot.

• Fűrészelje el a munkadarabot.

• Kapcsolja ki a szerszámgépet.

• Várjon addig, amíg a fűrészlap (2) teljesen le nem állt, mielőtt eltávolítja a munkadarabot.

9.8 BE / KI kapcsolás

Saját biztonsága érdekében használja mindkét kezét a szerszámgép be- és kikapcsolásakor.

• Csatlakoztassa a szerszámgépet az áramforrásra.

• Oldja ki a reteszelőgombot, majd nyomja le a be/ki kapcsoló gombot (10) a fogantyú irányába. A fűrészlap addig forog, amíg a kapcsoló be van nyomva.

• Amikor ki akarja kapcsolni a gépet, engedje ki a be/ki kapcsolót (10).

• A lézert a kapcsolóval (12) lehet BE és Ki kapcsolni.

• A lézer (23) a munkadarabra irányítja a sugarat.

• A lézerfunkció segítségével rendkívül precíz vágásokat lehet végezni.

Ha csatlakoztatni kívánja a porzsákot (18), akkor illessze azt az adapterre. Amikor a porzsák kb. félig tele van, akkor távolítsa el a készülékről, és ürítse azt ki.

Ellenőrizze, hogy a fűrészlap ne akadjon be fűrészelés közben. Ezáltal a motor megsérülhet, és esetleg leéghet. Ha a fűrészlap elakad, kérjük, engedje el a kapcsolót azonnal, hogy megakadályozza a motor sérülését.

• Erősen fogja be a munkadarabot.

• Állítsa be a kért vízszintes gérszöget, vagy a kívánt függőleges ferdeszöget.

• Kapcsolja be a szerszámgépet.

• Mozgassa a készülék fogantyúját (14) lassan lefelé. Először be kell nyomnia a biztonsági kapcsolót (16), mielőtt ezt a műveletet el tudja végezni.

• Fűrészelje el a munkadarabot.

• Kapcsolja ki a szerszámgépet.

• Várjon addig, amíg a fűrészlap (2) teljesen le nem állt, mielőtt eltávolítja a munkadarabot.POWX075710S HU Copyright © 2022 VARO Oldal | 10 www.varo.com

9.12 Speciális munkadarabok fűrészelése

Az ívelt vagy kerek munkadarabokat elcsúszás ellen be kell biztosítani. Ellenőrizze, hogy nincs köz a munkadarab és a tartókorlát (4) vagy a fűrészasztal (5) között

9.13 A fűrészlap cseréje (1 Ábra)

Áramtalanítsa a készüléket, mielőtt a fűrészlapon kezd dolgozni. Várjon egy darabig, mielőtt a fűrészlaphoz ér. Az nagyon forró lehet. A fűrészlap fogai nagyon élesek.

• Nyomja meg a fűrészlap kioldó kart (16), majd forgassa fel az alsó védőburkolatot (1) a csavarhoz való hozzáférés érdekében.

• Lazítsa ki a védőburkolat csavarját a mellékelt többcélú eszközzel.

• Csúsztassa fel a védőbukolatot a fűrészlaphoz való hozzáférés érdekében (2). Az alsó védőburkolatot (1) a fűrészlap védő tartja.

• Nyomja le teljesen a tengelyzárat (24) és tartsa ebben a helyzetben.

• Forgassa el kissé a befogócsavart a mellékelt többcélú eszközzel addig, hogy a tengely reteszelődjön.

• Lazítsa ki a rögzítőcsavart az órajárással megegyező irányba történő elforgatással, majd távolítsa el a külső peremmel és a fűrészlappal (2) együtt. Ne távolítsa el a belső peremet a tengelyről.

• Helyezze az új fűrészlapot a tengelyre, és ellenőrizze, hogy a fűrészlap furata megfelelően illeszkedik-e a belső peremhez. Ellenőrizze, hogy a fűrészlapon jelzett forgásirány megegyezik-e a felső rögzített védőburkolaton jelzett forgásiránnyal.

• Rögzítse a fűrészlapot (2) a külső perem visszahelyezésével és a rögzítőcsavar meghúzásával. A rögzítőcsavart mellékelt szerszám segítségével órajárással ellentétes irányban húzza meg.

• Forgassa el a fűrészlapot kézzel, hogy ellenőrizze annak megfelelő mozgását. A fűrészlap nem csapkodhat.

• Helyezze vissza és rögzítse a fűrészlap védőt és az alsó védőburkolatot (1) a fentiekben leírtakkal ellentétes sorrendben. A fűrészlap kicserélésekor a csúszósínt a reteszelőgombbal (21) lehet megszorítani.

10 TISZTÍTÁS ÉS KARBANTARTÁS

Mielőtt bármiféle munkálatba kezd a berendezésen, áramtalanítsa azt

• Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után.

• Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát.

• Ne használjon olyan oldószereket, mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket. Ellenőrizze, hogy víz ne kerüljön a szerszámgép belsejébe!POWX075710S HU Copyright © 2022 VARO Oldal | 11 www.varo.com

10.2 Csatlakozókábel

Ha a csatlakozókábel (vagy a hálózati dugó) sérült, akkor azt ki kell cserélni. A csatlakozókábel cseréjét csak az arra szakképzett szakember (szakképzett villanyszerelő) hajthatja végre.

Névleges feszültség 220-240 V ~ 50 Hz Névleges teljesítmény 1600 W (S6 25%) Üresjárási sebesség 5000 min-1 Védelmi osztály

Fűrészlap mérete 210 mm x 30 mm x 2,6 mm

12 VÁSÁGI TELJESÍTMÉNY

Munkaasztal szöge Fej döntési szöge Magasság x szélesség (mm) 90° 90° 70 x 305 mm 45° 90° 70 x 210 mm 90° 45° 35 x 305 mm 45° 45° 35 x 210 mm 13 ZAJ A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangnyomásszint LpA 97 dB(A) Hangteljesítményszint LwA 108 dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.

• Alaposan tisztítsa meg az egész gépet és annak alkatrészeit.

• Tárolja gyermekek számára hozzáférhetetlen helyen, stabil és biztonságos helyzetben, hűvös és száraz helyen, valamint kerülje a túl magas és túl alacsony hőmérsékletet.

• Védje a közvetlen napfénytől. Tartsa sötét helyen, ha lehet.

• Ne tartsa műanyag zsákban, hogy elkerülje a páratartalom kialakulását.

MIT TEGYEN Motor nem működik. Nem jut áram a géphez. A motor túl van terhelve, vagy túl van melegedve. Ellenőrizze az áramellátást és a vezetéket. Hagyja a gépet üresjáratban menni kb. 2 percig, hogy az lehűljön. Erős rezgés jelentkezik. A csavarok vagy az alkatrészek kilazultak. A gérvágó fűrész nincs megfelelően összeszerelve. A munkadarab nincs megfelelően megtámasztva. Húzza meg a csavarokat.

Szerelje össze a gérvágó fűrészt megfelelően. Rögzítse a munkadarabot.POWX075710S HU Copyright © 2022 VARO Oldal | 12 www.varo.com

• Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.

• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.

• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.

• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.

• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)

• A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.

• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon annak környezetbarát elhelyezéséről! Az elhasználódott elektromos termékek hulladékait ne dobja a háztartási szemétbe. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségeket illetően érdeklődjön a helyi köztisztasági szerveknél vagy a forgalmazónál!POWX075710S HU Copyright © 2022 VARO Oldal | 13 www.varo.com

18 MEGFELELŐSÉGI NYILATKOZAT

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy A termék típusa: Csúszó gérvágó fűrész Márkanév: POWERplus Cikkszám: POWX075710S megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): 2011/65/EU 2006/42/EC 2014/30/EU Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): EN62841-1 : 2015 EN62841-3-9 : 2015 EN55014-1 : 2017 EN55014-2 : 2015
