POWX075710S - Трион PowerPlus - Безплатно ръководство за потребителя

Тип продукт	Телескопичен трион за митри
Марка	PowerPlus
Модел	POWX075710S
Номинална мощност	1600 W (S6 25%)
Напрежение на захранване	220-240 V ~ 50 Hz
Скорост на празен ход	5000 min-1
Размери на диска	210 mm x 30 mm x 2,6 mm
Капацитет на рязане (90°/90°)	70 x 305 mm
Капацитет на рязане (45°/90°)	70 x 210 mm
Капацитет на рязане (90°/45°)	35 x 305 mm
Капацитет на рязане (45°/45°)	35 x 210 mm
Хоризонтален ъгъл на митра	-45° до 45°
Вертикален ъгъл на скосяване	0° до 45°
Клас на защита	II (двойна изолация)
Акустично налягане LpA	97 dB(A)
Акустична мощност LwA	108 dB(A)
Тегло	Около 12 kg (приблизително)
Основни функции	Телескопичен трион за митри с лазер, торба за прах, странични водачи, фиксиране на детайла
Поддръжка и почистване	Почистване с мека кърпа и сапунена вода; без разтворители
Безопасност	Защитен капак, авариен стоп, заключване за безопасност, лазерна защита клас 2
Резервни части и ремонтопригодност	Стандартни дискове 210x30 mm; ремонт от квалифициран специалист
Гаранция	36 месеца

Често задавани въпроси - POWX075710S PowerPlus

Каква е мощността на триона PowerPlus POWX075710S?

Трионът има номинална мощност от 1600 W (S6 25%). Това позволява рязане на твърда дървесина, мека дървесина, както и ПДЧ и фазер.

Как да настроите хоризонталния ъгъл на митра?

Разхлабете дръжката за заключване на опорната маса обратно на часовниковата стрелка, повдигнете лоста за настройка и завъртете масата за митри до желаната позиция. Има щракващи ограничители на 0°, 15°, 22,5°, 31,6° и 45°.

Как да смените диска на триона?

Изключете инструмента. Натиснете лоста за освобождаване на защитата, повдигнете капака. Развийте фиксиращия винт, като задържите бутона за блокиране на вала, отстранете външния фланец и диска. Монтирайте новия диск, като спазвате посоката на въртене, след което затегнете винта. Използвайте само дискове, съобразени със стандарт EN847.

Какви предпазни мерки за безопасност трябва да спазвате?

Винаги носете предпазни очила и антифони. Не носете ръкавици по време на работа. Дръжте ръцете си далеч от диска. Използвайте бутало за тесни детайли. Никога не стойте на линията на рязане.

Как да използвате лазера на триона?

Включете или изключете лазера с помощта на специалния превключвател (12). Лазерът проектира лъч върху детайла за прецизно рязане. Никога не гледайте директно лазерния лъч.

Какъв е максималният капацитет на рязане?

При 90° митра и 90° скосяване капацитетът е 70 x 305 mm. При ъгъл на митра 45° той намалява до 70 x 210 mm. За скосяване под 45° размерите са 35 x 305 mm (митра 0°) и 35 x 210 mm (митра 45°).

Как да поддържате триона?

Почиствайте редовно корпуса с мека кърпа и сапунена вода. Не използвайте разтворители. Проверете дали дискът е чист и добре заточен. Поддържайте вентилационните отвори свободни.

Какво да направите, ако трионът не стартира?

Проверете дали захранващият кабел и щепселът са в добро състояние. Ако двигателят е претоварен, оставете го да изстине, като работи на празен ход за 2 минути. Ако проблемът продължава, се свържете с оторизиран сервиз.

Мога ли да режа метал с този трион?

Не, този трион е проектиран само за дървесина (твърда дървесина, мека дървесина, ПДЧ и фазер). Никога не режете метали като пирони или винтове.

Какви аксесоари се доставят с триона?

Трионът се доставя с: 1 шестостенен ключ 6 mm, 1 комплект скоби, 1 фиксиращ винт за опорната маса, 2 странични водача, 1 торба за прах и инструкция за употреба.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX075710S PowerPlus

5.4 Използване и грижи за електроинструмента .... 5

8.1 Монтиране на страничните опорни планки....8

8.2 Сглобяване на скобата....8

9 ИНСТРУКЦИИ ЗА РАБОТА 8

9.1 Транспортиране на ножа за рязане под ъгъл....8

9.2 Извличане на прахта и стърготините....8

9.3 Закрепване на работния детайл 9

9.4 Хоризонтални коси ъгли....9

9.5 Настройка на ъгъла на рязане 9

9.6 Вертикални скосени ъгли....9

9.7 Регулиране на заключването на плъзгащата се планка....9

9.8 Включване и изключване....9

9.9 Лазер....10

9.10 Прахоуловител....10

9.11 Рязане....10

9.12 Рязане на специални работни детайли....10

9.13 Смяна на ножа на триона (Фиг. 1)....10

POWERPLUS® HIGH QUALITY TOOLS

POWX075710S BG

10 ПОЧИСТВАНЕ И ПОДДРЪЖКА 11
10.1 Почистване....11
10.2 Свързващ кабел....11
11 ТЕХНИЧЕСКИ ДАННИ .... 12
12 ВЪЗМОЖНОСТИ ЗА РЯЗАНЕ 12
13 ШУМ 12
14 СЪХРАНЕНИЕ 12
15 НАМИРАНЕ И ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ......12
16 ГАРАНЦИЯ....13
17 ОКОЛНАТА СРЕДА....13
18 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ ..... 14

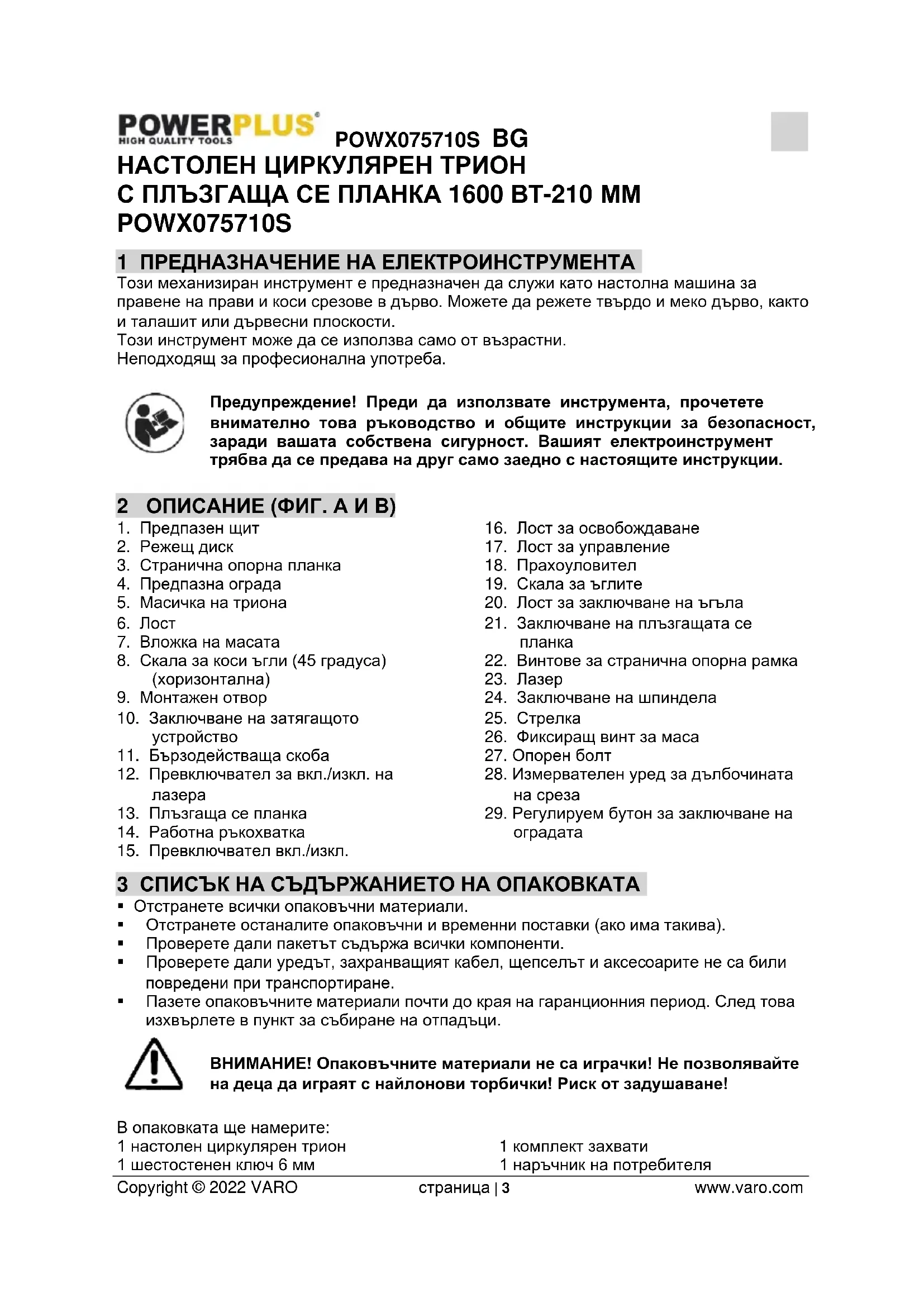

Този механизиран инструмент е предназначен да служи като настолна машина за правене на прави и коси срезове в дърво. Можете да режете твърдо и меко дърво, както и талашит или дървесни плоскости.

Този инструмент може да се използва само от възрастни.

Неподходящ за професионална употреба.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (ФИГ. А И В)

1. Предпазен щит

2. Режещ диск

3. Странична опорна планка

4. Предпазна ограда

5. Масичка на триона

6. Лост

7. Вложка на масата

8. Скала за коси ъгли (45 градуса) (хоризонтална)

9. Монтажен отвор

10. Заключване на затягащото устройство

11. Бързодействаща скоба

12. Превключвател за вкл./изкл. на лазера

13. Плъзгаша се планка

14. Работна ръкохватка

15. Превключвател вкл./изкл.

16. Лост за освобождаване

17. Лост за управление

18. Прахоуловител

19. Скала за ъглите

20. Лост за заключване на ъгъла

21. Заключване на плъзгащата се планка

22. Винтове за странична опорна рамка

23. Лазер

24. Заключване на шпиндела

25. Стрелка

26. Фиксиращ винт за маса

27. Опорен болт

28. Измервателен уред за дълбочината на среза

29. Регулируем бутон за заключване на оградата

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

- Отстранете всички опаковъчни материали.

- Отстранете останалите опаковъчни и временни поставки (ако има такива).

- Проверете дали пакетът съдържа всички компоненти.

- Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.

- Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

В опаковката ще намерите:

1 наръчник на потребителя

2 странични водача

1 прахоуловител

1 Фиксиращ винт за маса

В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

		Указа опасност от травма или повреда на инструмента.		Използвайте предпазни средства за ушите. Използвайте предпазни средства за очите.
		Преди да използвате машината, прочетете ръководството.	[WANK]	В съответствие с основните изисквания на Европейски директиви.
		Клас II – Машината е с двойна изолация; поради това заземителен проводник не е необходим.
		Носете защитни ръкавици.		Носете маска в прашни условия.

Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент” в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предоставка за инциденти.
• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху него.

Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности.

• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.
• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.
• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличиват риска от електрически удар.
• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.
• Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

• Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.
• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.
• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.
• Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.
• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.
• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.
• Ако са предоставени устройства за свързването на приспособления за улавяне и събiranе на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

• Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.
• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.

• Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предназни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.

• Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.

• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.
• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.
• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

■ Винаги носете защитни средства за очите.
- Никога не използвайте оборудването в присъствието на запалими течности или газове.
- НИКОГА не използвайте оборудването, когато е поставен режещ диск.
- Преди използване проверявайте редовно ножа на триона за малки пукнатини или повреди. Заменяйте незабавно напукания или повреден нож.
- Използвайте само ножове на триона, препоръчвани от производителя и отговарящи на стандарта EN847-1.
- Изберете подходящ нож на триона за материала, който ще режете.
■ За да намалите шума, винаги се уверявайте, че острието е остро и чисто.
- Използвайте само правилно заземени ножове на триона. Никога не превишавайте максимальната скорост, указана върху ножа на триона.
- Преди да монтирайте ножа на триона,почистете оста, фланците (особено монтажните повърхности) и шестограмната гайка. Неправилното монтиране може да доведе до вибрации/чукане или изплъзване на ножа на триона.
- Не позволявайте на триона да влиза в контакт с метали, като гвоздеи и винтове. Потърсете и отстранете всички гвоздеи, винтове и други чужди материали от работния детайл, преди да започнете работа.
- Отстранявайте гаечните ключове, отрязаните парчета и другите предмети от масичката на триона, преди да включите превключвателя.
- НИКОГА не носете ръкавици, докато работите; носенето на ръкавици се препоръчва само при смяна на режещите инструменти.
■ Уверете се, че ръцете ви са далече от линията на рязане на ножа на триона.
- НИКОГА не заставайте по линията на рязане на ножа на триона и НИКОГА не оставяйте някой друг да застане в това положение.
- Оставете триона да поработи няколко минути, преди да подадете работния детайл. Ослушвайте се за вибрации или чукане на ножа на триона, което може да е признак за неправилно монтиране или балансиране на острието.
- Оборудването не може да се използва за изготвяне на жлебове или вдлъбнатини.
■ Сменяйте вложката на масичката, когато се износи.

- НИКОГА не извършвайте никакви корекции по машината, докато работи. Изваждайте щепсела от контакта, преди да правите каквито и да е корекции.

- Ако е необходимо, използвайте елемент за избутване. Той ТРЯБВА да се използва при надлъжно разрязване а по-малки работни детайли, така че ръцете и пръстите ви да са достатъчно далече от ножа на триона.

■ Винаги прибирайте елемента за избутване, когато не го използвате.

- Обърнете специално внимание на инструкциите, които спомагат за намаляване на опасността от ОТКАТ. ОТКАТЪТ е внезапната реакция при заклещен, огънат или неправилно подравнен нож на триона. ОТКАТЪТ причинява изхвърляне на работния детайл назад в посока към оператора. ОТКАТЪТ може да доведе до сериозни наранявания. Можете да го избегнете, като поддържате ножа на триона остър, като държите направляващата планка успоредна на ножа на триона, като поддържате разделящия нож и протектора на триона в добро състояние и в правилно положение, като осигурите здраво закрепване на работния детайл, когато сте го избутали напълно към ножа на триона, и като не режете огънати или изкривени парчета дърво или детайли, които нямат прав ръб, който да се движи по направляващата планка в надлъжна посока.

- Не извършвайте никакви операции „свободни ръце“. „Свободни ръце“ означава да използвате ръцете си за поддържане или водене на работния детайл, вместо да използване направляващата планка или блокировката за рязане под ъгъл.

- НИКОГА не огъвайте ножа на триона. НИКОГА не хващайте работния детайл, преди ножът на триона да е спрял напълно движението си.

- Избягвайте внезапно или прекалено бързо подаване на работния детайл. Работните детайли, изработени от твърд материал, трябва да се подават възможно най-бавно. НИКОГА не огъвайте и не завъртайте работния детайл, докато го подавате към триона. Ако ножът на триона се заклещи или спре да се върти по време на подаването на работния детайл, веднага изключете оборудването. Извадете щепсела от контакта. Отстранете детайла, който блокира триона.

- НИКОГА не се опитвайте да отстранявате стърготините и никога не докосвайте протектора на триона, докато ножът на триона се върти.

- Отстранете всички разхлабени чепове от работния детайл, ПРЕДИ да започнете да режете.

- Отнасяйте се грижливо с кабела. Никога не го дърпайте, за да извадите щепсела от контакта. Не излагайте кабела на въздействието на топлина, масло, вода или остри ръбове.

- Някои видове прах, образуван по време на работата на триона, може да съдържат химикали, които да причинят рак, вродени дефекти или други генетични увреждания. Примери за такива вещества са:

- Олово, отделяно от боите със съдържание на олово;

- Арсен и хром от химически обработеното дърво.

- Опасността за вашето здраве от излагането на такива въздействия зависи от това, колко често извършвате такава работа.

- Мерки за намаляване на това въздействие: Винаги работе в добре вентилирани зони и със сертифицирано защитно оборудване, като маски за прах, специално предназначени за филтриране на микроскопични частици.

- При операции за рязане свързвайте оборудването към система за извличане на праха.

- Протекторът трябва да бъде повдигнат при позициониране на работния детайл или за по-лесен достъп по време на работите за поддръжка. Уверете се, че той е свален и позициониран плътно до масичката за рязане, преди да свържете оборудването.

- Уверете се, че оборудването за завъртане на рамото на циркуляра за рязане подъгъл е сигурно затегнато.

- Подът около машината трябва да бъде равен, чист и без наличие на отпадъци като стърготини и изрезки.

Внимание! Лазерният лъч създава потенциална заплаха за тежки увреждания на очите. Никога не поглеждайте и не се втренчвайте директно в лазерен лъч.

• По време на работа не насочвайте лазерния лъч към хора, пряко или непряко, през отражателни повърхности.
• Този лазер съответства на клас 2 съгласно съответния стандарт. Устройството не разполага с части, които се нуждаят от техническо обслужване. Ако се повреди, то трябва да бъде ремонтирано от правоспособен техник.
  ■ Лазерните очила за гледане не защитават от лазерно лъчение.

8 СГЛОБЯВАНЕ

Изключвайте щепсела, преди да извършите каквито и да са настройки или поддръжка.

Не работете с нож за рязане под ъгъл, преди той да е напълно сглобен и правилно подготовен за използване в съответствие с това ръководство с инструкции.

8.1 Монтиране на страничните опорни планки

■ Поставете два направляващи пръта в страничните опори и ги затегнете.
- Разхлабете винта и поставете страничните опорни планки в отворите за позициониране.
- Затегнете страничните опорни планки с винтовете, за предотвратите тяхното разместване.

8.2 Сглобяване на скобата

Скобата (11) може да бъде инсталирана от лявата или дясната страна на оградата на водача. Вкарайте притискащия прът в отвора на оградата на водача и затегнете застопоряващия винт

9 ИНСТРУКЦИИ ЗА РАБОТА

9.1 Транспортиране на ножа за рязане под ъгъл

За да транспортирате механизирания инструмент, използвайте задържащия щифт (17). Издърпайте триона за рязане под ъгъл надолу и го застопорете в долна позиция като вкарате задържащия щифт. По този начин трионът е затегнат.

9.2 Извличане на прахта и стърготините

За да използвате вграденото извличане на прахта поставете торбичката за прах (18) върху компонента за изхвърляне на дървесния прах.

За външния прах можете да използвате маркуч от прахосмукачка.

Торбичката за прах служи само за частично отстраняване на прахта! Тя е предназначена да прекрати извличането на прахта.

9.3 Закрепване на работния детайл

Уверете се, че работният детайл не може да бъде катапултиран. Скобата (11) е най- добрият начин да го избегнете.

• Притиснете работния детайл към предпазната ограда (4) и към ограничителя на скобата.
• Затегнете скобата (11) по посока на часовниковата стрелка, за да закрепите работния детайл.

9.4 Хоризонтални коси ъгли

Хоризонталните коси ъгли могат да бъдат зададени в диапазона от -45° до 45°. Скалата за хоризонтални коси ъгли показва текущата настройка в градуси.

• За регулиране на ъгъла, разхлабете ръкохватката за заключване на завъртащата се масичка (26) обратно на часовниковата стрелка и повдигнете регулиращия лост (6).
• След това завъртете ъгловата масичка към желаната позиция.
• Ђгловата масичка разполага с положителни щракащи спиращи позиции при 0°, 15°, 22,5°, 31,6° и 45° за бързо настройване на най-честите ъгли.

9.5 Настройка на ъгъла на рязане

▪ Позиционирайте триона в долната позиция и го блокирайте с блокиращия шифт.
- Сега поставете шлосерски прав ъгъл (90°) към направляващата релса и режещия диск. Последният трябва да контактува напълно с шлосерския прав ъгъл. Ако това не е така, тогава можете да регулирате ъгъла чрез разхлабване на контрагайката и регулиране с регулиращите болтове, докато ъгълът между острието и въртящата се маса стане равен на 90°.
- За изпълнение на тази стъпка използвайте доставения ключ за отвинтване на винтовете. Не забравяйте да затегнете отново винтовете след това.

9.6 Вертикални скосени ъгли

Можете да задавате вертикалните скосени ъгли в диапазона от 0° до 45°. Вертикалната скала показва текущата настройка в градуси.

• Разхлабете блокиращата ръкохватка (20), ако е затегната.
  Завъртете работната ръкохватка с помощта на ръкохватката до желания ъгъл.
  ■ Затегнете блокиращата ръкохватка (20).
• Поставете удължител от страната на ножа на триона и масата, ако ъгълът на наклона не е 45°. Регулирайте височината с регулировъчния винт, докато ъгълът на наклона достигне правилния ъгъл. Накрая затегнете гайката и проверете ъгъла още веднъж.

9.7 Регулиране на заключването на плъзгащата се планка

- За отключване и заключване на плъзгащата се планка (13) завъртете ръкохватката за заключване на плъзгащата се планка (21) обратно на часовника или по часовника. За дълги работни детайли трябва да използвате плъзгащата се планка, като разхлабите за тази цел блокиращата ръкохватка.

- Направете среза на работния детайл.

- Изключете механизирания инструмент.

- Изчакайте докато ножът на триона (2) не стане абсолютно неподвижен, преди да свалите работния детайл.

9.8 Включване и изключване

За да си осигурите безопасност, използвайте и двете си ръце при включване и изключване на механизирания инструмент.

Свържете механизирания инструмент към електрическо захранване.

• Деблокирайте бутона за отключване и натиснете превключвателя за вкл./изкл. (10) в посока на ръкохватката. Дискът на триона се върти, докато държите включен превключвателя.
• Когато искате да изключите машината, трябва да освободите превключвателя за Вкл./Изкл. (15).

9.9 Лазер

• Можете да включвате и изключвате лазера с превключвателя (12).
  ■ Лазерът (23) насочва лъча към детайла.
• С помощта на лазерната функция може да се извърши изключително точно рязане.

9.10 Прахоуловител

За закрепване на прахоуловителя (18) го монтирайте към адаптера за екстракция на прах. Когато прахоуловителят се напълни до половината, извадете прахоуловителя от инструмента и го изпразнете.

9.11 Рязане

Уверете се, че ножът на триона не се блокира, докато режете. Това би причинило повреда и изгаряне на мотора. Ако се получи блокиране на ножа на триона, моля, разхлабете моментално ключа, за да предотвратите повреда на мотора.

■ Затегнете здраво работния детайл.
- Настройте необходимите коси ъгли или вертикалните скосени ъгли.
■ Включете механизирания инструмент.
- Придвижете бавно надолу работната ръкохватка на инструмента (14). Преди да можете да го направите, трябва да избутате защитния превключвател (16).
- Направете среза на работния детайл.
- Изключете механизирания инструмент.
- Изчакайте докато ножът на триона (2) не стане абсолютно неподвижен, преди да свалите работния детайл.

9.12 Рязане на специални работни детайли

Извитите или кръгли работни детайли трябва да бъдат закрепени, за да не се пързалят. Уверете се, че няма хлабина между работния детайл и предпазната ограда (4) или масичката на триона (5).

9.13 Смяна на ножа на триона (Фиг. 1)

Изключете инструмента на контакта, преди да работите с ножа на триона.

Изчакайте, преди да докоснете ножа на триона.Той може да е много горещ.

Зъбите на ножа на триона са много остри.

• Натиснете лоста за освобождаване на предпазителя на режещия диск (16) и след това завъртете долния прибиращ се предпазител на режещия диск (1) нагоре, за да разкриете винта.
• Разхлабете винта на монтажната пластина на предпазителя с предоставения многофункционален ключ.

POWX075710S BG

• Приплъзнете монтажната пластина на предпазителя нагоре, за да разкриете режещия диск (2). Долният прибиращ се предпазител на режещия диск (1) ще се задържи от предпазителя на режещия диск.
• Напълно натиснете бутона за заключване на шпиндела (24) и го задръжте в позиция.
• Леко завъртете притягащия винт с предоставения многофункционален ключ, докато шпинделът не се заключи.
• Разхлабете притягащия винт по посока на часовниковата стрелка и го снемете заедно с външния фланец и режещия диск (2). Не снемайте вътрешния фланец от шпиндела
• Поставете нов режещ диск на шпиндела и се уверете, че отворите на режещия диск пасват на вътрешния фланец. Уверете се, че посоката на въртене посочена на режещия диск е същата като тази показана на горния фиксиран предпазител на режещия диск.
• Осигурете режещия диск (2) с външния фланец и притягация винт. Затегнете притягация винт в посока обратно на часовниковата стрелка с предоставения инструмент.
  Завъртете режещия диск на ръка, за да го изпробвате дали се върти безпрепятствено. Не трябва да се колебае.
• Осигурете монтажната пластина на предпазителя и снижете прибирация се предпазител на режещия диск (1) в обратен ред, както е описано по-горе.

При смяна на ножа на триона можете да затегнете плъзгащата се планка с помощта на ръкохватката за заключване (21).

Преди да започнете каквато и да е работа по оборудването, извадете щепсела от контакта.

10.1 Почистване

• Редовно почиствайте корпуса на машината с мек парцал, по възможност след всяка употреба.
• Ако мръсотията не пада, използвайте мек парцал, намокрен със сапунена вода.
• Не използвайте разтворители, като бензин, нафта, спирт, разтвор на амоняк и т.н. Тези разтворители могат да повредят пластмасовите части.

Уверете се, че във вътрешността на механизирания инструмент не може да проникне вода!

10.2 Свързващ кабел

Ако свързващия кабел (или щепсела) е повреден, той трябва да бъде сменен. Смяната на свързващия кабел трябва да се извършва само от квалифициран специалист (квалифициран електротехник).

11 ТЕХНИЧЕСКИ ДАННИ

Ъгъл на работната маса	Ъгъл на наклона на главата	Височина х ширина (мм)
90°	90°	70 x 305 мм
45° (наляво)	90°	70 x 210 мм
90°	45°	35 x 305 мм
45° (наляво)	45°	35 x 210 мм

13 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)

Ниво на звуковото налягане LpA	97 дБ(А)
Ниво на звуковата мощност LwA	108 дБ(А)

ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 dB(A).

14 СЪХРАНЕНИЕ

• Почистете щателно целия инструмент и принадлежностите му.
• Съхранявайте на недостъпни за деца места в стабилно и безопасно положение, на студено и сухо място, като избягвайте съхранението при прекалено високи или ниски температури.
• Защитете го от излагане на директна слънчева светлина. Ако е възможно, съхранявайте го на тъмно.
• Не го съхранявайте в полиетиленова торба, за да избегнете задържането на влага.

15 НАМИРАНЕ И ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Неизправност	Причина	Действие
Двигателят не работи.	До машината не достига електрически ток.	Проверете захранването и кабела.
	Двигателят е претоварен или е прегрял.	Оставете машината за работи на празен ход около 2 минути, за да изстине.
Вибрациите са прекалено силни.	Има разхлабени винтове или части.Ножът за рязане под ъгъл не е монтиран правилно.Работният детайл не е закрепен правилно.	Затегнете всички винтове.Монтирайте правилно ножа за рязане под ъгъл.Закрепете работния детайл.

16 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.
• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.
• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.
• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.
• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.
• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.
• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.
• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.
• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.
• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.
• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.
• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки,...)
• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.
• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

17 ОКОЛНАТА СРЕДА

Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда.

Отпадъците от електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.

VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че

Продукт: Настолен циркулярен трион с плъзгаша се планка

Mapka: POWERplus

Модел: POWX075710S

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими):

2011/65/EU

2006/42/EC

2014/30/EU

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими):

EN62841-1:2015

EN62841-3-9:2015

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2 : 2019

EN IEC61000-3-11 : 2019

Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompruy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Mertens Ludo

Ludo Mertens

Регулационни въпроси – мениджър по съответствията
