| Tipo de produto | Serra de esquadria telescópica |
| Marca | PowerPlus |
| Modelo | POWX075710S |
| Potência nominal | 1600 W (S6 25%) |
| Tensão de alimentação | 220-240 V ~ 50 Hz |
| Velocidade sem carga | 5000 min-1 |
| Dimensões da lâmina | 210 mm x 30 mm x 2,6 mm |
| Capacidade de corte (90°/90°) | 70 x 305 mm |
| Capacidade de corte (45°/90°) | 70 x 210 mm |
| Capacidade de corte (90°/45°) | 35 x 305 mm |
| Capacidade de corte (45°/45°) | 35 x 210 mm |
| Ângulo de esquadria horizontal | -45° a 45° |
| Ângulo de bisel vertical | 0° a 45° |
| Classe de proteção | II (dupla isolação) |
| Pressão acústica LpA | 97 dB(A) |
| Potência acústica LwA | 108 dB(A) |
| Peso | Aproximadamente 12 kg (estimativa) |
| Funções principais | Serra de esquadria telescópica com laser, saco de pó, guia lateral, bloqueio de peça |
| Manutenção e limpeza | Limpeza com pano macio e água com sabão; sem solventes |
| Segurança | Capa protetora, parada de emergência, trava de segurança, proteção laser classe 2 |
| Peças sobressalentes e reparabilidade | Lâminas padrão 210x30 mm; reparo por profissional qualificado |
| Garantia | 36 meses |
Perguntas frequentes - POWX075710S PowerPlus
Perguntas dos utilizadores sobre POWX075710S PowerPlus
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Serra em formato PDF gratuitamente! Encontre o seu manual POWX075710S - PowerPlus e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. POWX075710S da marca PowerPlus.
MANUAL DE UTILIZADOR POWX075710S PowerPlus
9.10 Bolsa para polvo....9
9.11 Aserrado....10
2 DESCRIÇÃO (FIG. A & B) 3
3 LISTA DE CONTEÚDO DA EMBALAGEM....3
4 SÍMBOLOS....4
5 PROCEDIMENTOS GERAIS DE SEGURANÇA....4
5.1 Área de trabalho....4
5.2 Segurança elétrica....4
5.3 Segurança pessoal ....5
5.4 Manuseamento e emprego de ferramentas elétricas com precaução ....5
5.5 Assistência técnica....6
6 INSTRUÇÕES DE SEGURANÇA ADICIONAIS......6
7 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA LASERS...7
8 MONTAGEM....8
8.1 Instalar as barras de apoio laterais....8
8.2 Montar o grampo....8
9 INSTRUÇÕES DE FUNCIONAMENTO 8
9.1 Transportar a serra transversal....8
9.2 Extração de poeiras e lascas 8
9.3 Fixar a peça de trabalho....8
9.4 Corte em ângulo horizontal....8
9.5 Ajustar o ângulo de corte....9
9.6 Ângulo de abertura vertical....9
9.7 Ajuste do bloqueio do dispositivo de deslize....9
9.8 Ligar / desligar 9
9.9 Laser 9
9.10 Saco de pó....9
9.11 Serrar....10
9.12 Serrar peças de trabalho especiais .... 10
9.13 Substituir a lâmina de serra (Fig. 1)....10
10 LIMPEZA E MANUTENÇÃO....11
10.1 Limpeza 11
POWERPLUS® HIGH QUALITY TOOLS
POWX075710S PT
10.2 Cabo de Ligação 11
11 ESPECIFICAÇÕES TÉCNICAS.... 11
12 CAPACIDADE DE CORTE 11
13 RUÍDO 11
14 ARMAZENAMENTO 11
15 ELIMINAÇÃO DE PROBLEMAS....12
16 GARANTIA 12
17 MEIO-AMBIENTE....13
18 DECLARAÇÃO DE CONFORMIDADE ....13

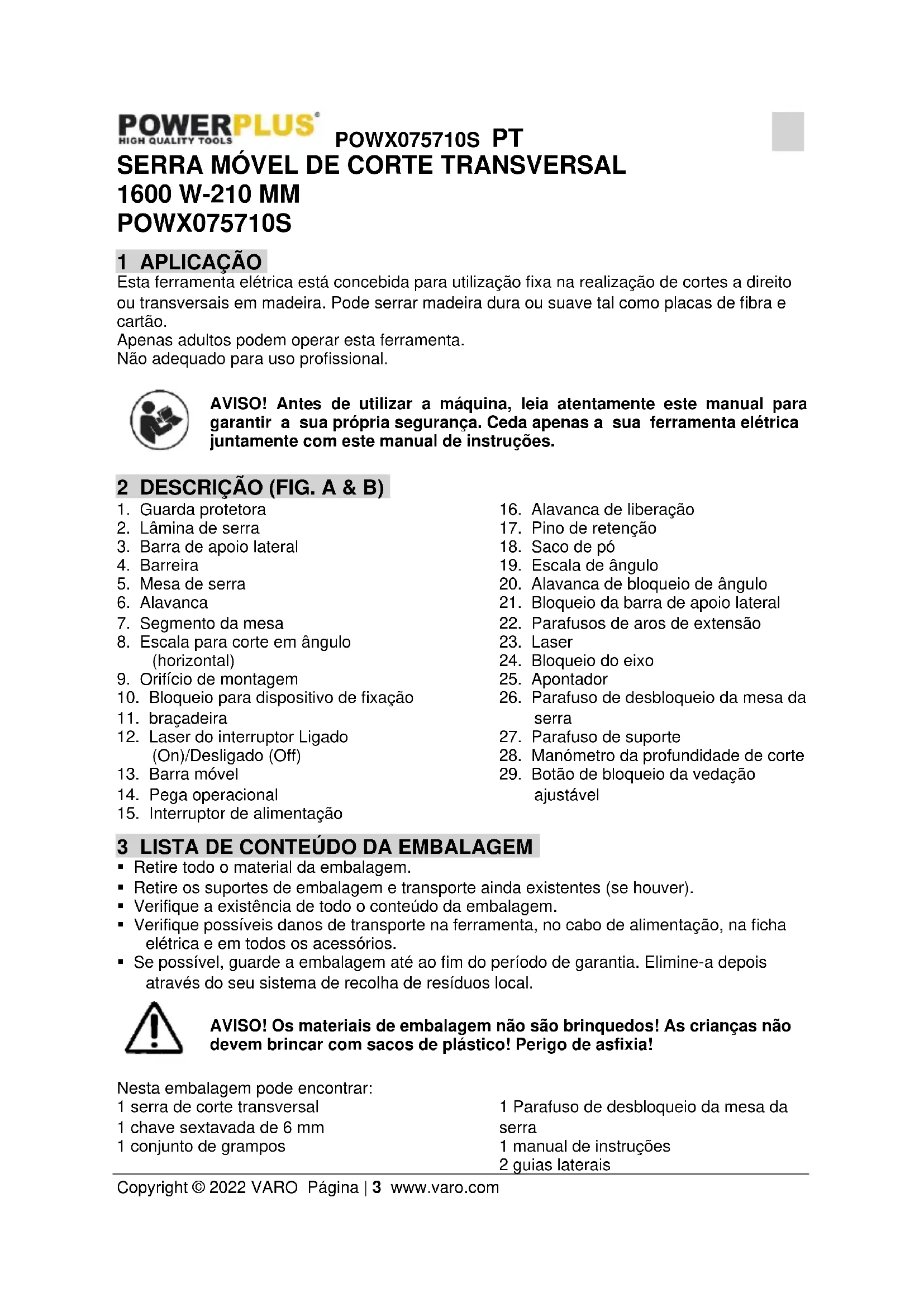

SERRA MÓVEL DE CORTE TRANSVERSAL
1600 W-210 MM
POWX075710S
1 APLICAÇÃO
Esta ferramenta elétrica está concebida para utilização fixa na realização de cortes a direito ou transversais em madeira. Pode serrar madeira dura ou suave tal como placas de fibra e cartão.
Apenas adultos podem operar esta ferramenta.
Não adequado para uso profissional.
AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções.
2 DESCRIÇÃO (FIG. A & B)
- Guarda protetora
- Lâmina de serra
- Barra de apoio lateral
- Barreira
- Mesa de serra
- Alavanca
- Segmento da mesa
- Escala para corte em ângulo (horizontal)
- Orifício de montagem
- Bloqueio para dispositivo de fixação
- braçadeira
- Laser do interruptor Ligado (On)/Desligado (Off)
- Barra móvel
- Pega operacional
- Interruptor de alimentação
- Alavanca de liberação
- Pino de retenção
- Saco de pó
- Escala de ângulo
- Alavanca de bloqueio de ângulo
- Bloqueio da barra de apoio lateral
- Parafusos de aros de extensão
- Laser
- Bloqueio do eixo
- Apontador
- Parafuso de desbloqueio da mesa da serra
- Parafuso de suporte
- Manómetro da profundidade de corte
- Botão de bloqueio da vedação ajustável
3 LISTA DE CONTEÚDO DA EMBALAGEM
■ Retire todo o material da embalagem.
- Retire os suportes de embalagem e transporte ainda existentes (se houver).
- Verifique a existência de todo o conteúdo da embalagem.
- Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.
- Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local.
AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!
Nesta embalagem pode encontrar:
1 serra de corte transversal
1 chave sextavada de 6 mm
1 Parafuso de desbloqueio da mesa da serra
1 manual de instruções
2 guias laterais
1 saco para poeiras
Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.
4 SÍMBOLOS
Neste manual e/ou na máquina são utilizados os seguintes símbolos:
 | Indica o risco de ferimentos ou de danos na ferramenta. |  | Utilize proteção auricular.Utilize proteção visual. |
 | |||
 | Leia cuidadosamente as instruções. |  | Em conformidade os requerimentos essenciais aplicáveis da(s) diretiva(s) europeia(s). |
 | Máquina classe II – Isolamento duplo – Não necessita de tomada com terra. | ||
 | Use luvas de proteção. | Use uma mascara contra o pó quando houver formação de pó. | |
5 PROCEDIMENTOS GERAIS DE SEGURANÇA
Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação (cabo elétrico) ou alimentação por bateria (sem cabo elétrico).
5.1 Área de trabalho
- Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.
- Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.
- Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.
5.2 Segurança elétrica
Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.
- A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com
aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.
- Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.
- Não danifique o cabo. Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.
- Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.
- Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.
5.3 Segurança pessoal
- Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.
- Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.
- Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição "OFF (0)" (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.
- Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.
- Não se sobreponha demasiado. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.
- Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.
- Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.
5.4 Manuseamento e emprego de ferramentas elétricas com precaução
- Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.
- Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.
- Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.
-
Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.
-
Faça a manutenção do aparelho com cuidado. Inspezione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.
- Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.
- Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.
5.5 Assistência técnica
Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.
6 INSTRUÇÕES DE SEGURANÇA ADICIONAIS
- Utilize sempre óculos de proteção.
- Não utilize a máquina perto de líquidos ou gases inflamáveis.
- NUNCA utilize a máquina com um disco de corte (e não um disco de serrar) montado.
- Antes de qualquer uso controle regularmente a lâmina antes da utilização para detetar qualquer fissura ou dano. Substitua imediatamente uma lâmina danificada ou com fissuras.
- Utilize apenas lâminas da serra recomendadas pelo fabricante e que cumprem a norma EN847-1.
- Utilize sempre acessórios recomendados neste manual.
- Seleccione a lâmina da serra correta para o material a ser serrado.
- Assegure-se sempre que a lâmina é afiada e em boas condições para diminuir o ruído produzido.
- Utilize lâminas da serra corretamente afiadas. Respeite a velocidade máxima indicada na lâmina da serra.
- Limpe o eixo, os flanges (principalmente as superfícies de montagem) e a porca sextavada antes de montar a lâmina da serra. Uma montagem incorreta pode causar vibrações/oscilações ou até à abrasão total da lâmina da serra.
- Não deve serrar objetos de metal como pregos e parafusos. Antes de iniciar os trabalhos deve remover todos os pregos, parafusos ou outros objetos estranhos da peça a trabalhar.
- Remova chaves, peças cortadas etc. da mesa antes de ligar o interruptor.
- NUNCA deve utilizar luvas durante o trabalho (apenas durante a substituição das ferramentas de corte pode utilizar luvas).
- Mantenha as suas mãos longe da linha de corte da lâmina da serra.
- NUNCA permaneça ou deixe permanecer uma pessoa na linha de corte da lâmina da serra.
- Deixe a serra girar um pouco antes de entrar em contacto com a peça a trabalhar. Observe qualquer vibração ou oscilação da lâmina da serra que pode indicar uma montagem incorreta ou um desequilíbrio da lâmina.
- Não deve utilizar a máquina para fazer fendas ou ranhuras.
- Substitua a peça intercalada gasta da mesa.
- NUNCA faça ajustes com a máquina a trabalhar. Retire a ficha da tomada antes de realizar qualquer ajuste.
- Utilize um bloco de madeira de impulso sempre que seja necessário. DEVE utilizar um bloco de madeira de impulso para fazer cortes longitudinais em peças a trabalhar
estreitas. Deste modo, pode manter as suas mãos e os seus dedos longe da lâmina da serra.
- Guarde sempre o bloco de madeira de impulso não utilizado.
- Tenha em especial atenção as instruções sobre como evitar os perigos de CONTRAGOLPES. Um CONTRAGOLPE é uma reação instantânea devido ao entalhamento, à deformação ou ao mau alinhamento da lâmina da serra. Um CONTRAGOLPE causa um impacto para trás da peça a trabalhar, em direção do operador. UM CONTRAGOLPE PODE CAUSAR FERIMENTOS GRAVES. Evite CONTRAGOLPES mantendo a lâmina afiada, as guias longitudinais em paralelo com a lâmina da serra, a lâmina separadora e a cobertura da serra no seu lugar e em boas condições, mas também não largando a peça a trabalhar antes de ter passada completamente a lâmina de serra e não serrando objetos torcidos ou desviados com cortes longitudinais ou objetos sem canto linear que pode mover-se ao passar na guia longitudinal.
- Não realize trabalhos com a mão livre. Com a mão livre significa que está a utilizar as suas mãos para apoiar ou guiar a peça a trabalhar em vez de utilizar a guia longitudinal ou a mandíbula de meia-esquadria.
- NUNCA se desdobre por cima ou em redor da lâmina da serra. NUNCA tente de apanhar uma peça a trabalhar com a lâmina da serra ainda em movimento.
- Evite um contacto repentino e rápido da peça a trabalhar. Realize os cortes em peças a trabalhar o mais lentamente possível. Não dobre ou vire uma peça a trabalhar enquanto esteja a serrá-la. Se a lâmina de serra fique entalada ou apertada durante o trabalho, deslique imediatamente a máquina. Retire a ficha da tomada. Resolve o bloquejo.
- NUNCA remova peças cortadas e não entre em contacto com a cobertura da serra com a lâmina em movimento.
- ANTES de começar a serrar, retire todos os nós soltos batendo contra a peca a trabalhar.
- Trate o cabo elétrico corretamente. Nunca puxe no cabo elétrico para tirar a ficha da tomada. Mantenha o cabo elétrico longe de fontes de calor, óleo, água e arestas afiadas.
- Alguns tipos de poeira criada durante o trabalho contêm substâncias químicas que podem causar cancro, malformações congénitas ou outros problemas hereditários. Aqui alguns exemplos destes materiais:
- chumbo do material pintado com tinta que contém chumbo
arsénio e cromo de tipos de madeira tratada com substâncias químicas
o perigo destas exposições depende da quantidade dos trabalhos que realizou
- Para reduzir a exposição a estas substâncias químicas: trabalhe num ambiente bem arrejado e com equipamento de proteção aprovado, como máscaras faciais especialmente concebidas para filtrar partículas microscópicas.
■ Antes de iniciar os trabalhos, lique a máquina a um sistema de recolha de poeira.
- Pode dobrar a cobertura para cima quando está a posicionar a peça a trabalhar ou para facilitar o acesso durante os trabalhos de manutenção. Antes de ligar a máquina à rede, assegure-se que a cobertura da serra se encontra na posição abaixoada e em contacto direto com a mesa da serra.
- Certifique-se de que o equipamento para oscilar o braço nas serras móveis está devidamente preso.
- O chão em torno da máquina tem de ser plano e estar limpo e livre de partículas soltas como lascas e aparas.
7 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA LASERS
Advertência! O feixe a laser causa danos graves nos olhos. Nunca olhe ou fique a olhar para o feixe a laser.
- Durante a utilização, não aponte o feixe a laser para as pessoas, direta ou indiretamente, através de superfícies refletoras.
- Este laser está de acordo com a classe de segundo a norma relevante. A unidade não inclui componentes que requerem manutenção. Não abra a caixa por razão alguma. Caso a unidade esteja danificada, peça a um agente de reparação autorizado para a reparar.
- Os óculos de visualização laser não são óculos de proteção contra radiação laser.
8 MONTAGEM
Remover a ficha da tomada antes de efetuar qualquer ajuste ou intervenção.
Não opere esta serra de corte transversal até que se encontre totalmente instalada e corretamente preparada para utilização em conformidade com este manual de instruções
8.1 Instalar as barras de apoio laterais
- Coloque as duas barras guia nos suportes laterais e prenda-as.
- Solte o parafuso e coloque as barras de apoio laterais nos orifícios de posicionamento.
- Fixe as barras de apoio laterais com o parafuso para evitar que deslizem para fora da posição.
8.2 Montar o grampo
O grampo (11) pode ser instalado do lado esquerdo ou direito da vedação guia. Insira a haste do torno no orifício na vedação guia e aperte com parafuso de bloqueio.
9 INSTRUÇÕES DE FUNCIONAMENTO
9.1 Transportar a serra transversal
Para transportar a ferramenta elétrica, use o pino de retenção (17).
Empurre o braço da serra para baixo e bloqueie-o na posição inferior empurrando para dentro o pino de retenção. Assim, a serra fica bloqueada.
9.2 Extração de poeiras e lascas
Para recolher a serradura e a poeira durante o trabalho, deve colocar o saco de poeiras (18) na saída de serradura.
Para poeira externa pode usar uma mangueira de aspirador.
Um saco para poeiras é apenas para remoção parcial de poeiras! Está concebido para interromper a extração de poeiras.
9.3 Fixar a peça de trabalho.
Certifique-se que a peça de trabalho não pode ser catapultada. A braçadeira (11) é o dispositivo perfeito para evitar isto.
- Empurre a peça de trabalho entre a barreira (4) e o encosto de fixação.
- Aperte braçadeira (11) para fixar a peça de trabalho.
9.4 Corte em ângulo horizontal
O corte em ângulo horizontal pode ser ajustado no intervalo de -45^ a 45^ . A escala de corte em ângulo horizontal mostra o ajuste atual em graus.
- Para ajustar a serra móvel de corte transversal, solte a pega de bloqueio da mesa giratória (26) no sentido contrário ao dos ponteiros do relógio e levante a alavanca de ajuste (6).
- De seguida, rode a mesa móvel de corte transversal para a posição desejada.
- A mesa móvel de corte transversal inclui paragens de clique positivo em 0°, 15°, 22,5°, 31,6° e 45° para a definição rápida dos ângulos comuns.
9.5 Ajustar o ângulo de corte
- Coloque a serra na posição inferior e bloqueia-a com o pino de bloqueio.
- Encoste agora um ferro angular (90°) na barra de guia e na lâmina de serra. A última deve estar em contacto total com o ferro angular. Se não, pode ajustar o ângulo ao soltar a contraporca e ajustar com parafusos de ajuste até que o ângulo entre a lâmina e a mesa giratória corresponda a 90°.
- Para isto, desaparafuse os parafusos por meio da chave fornecida. Não se esqueça depois de aparafusá-las novamente
9.6 Ângulo de abertura vertical
O ângulo de abertura horizontal pode ser ajustado no intervalo de 0º a 45º. A escala do ângulo de abertura vertical mostra o ajuste atual em graus.
- Solte a alavanca de bloqueio (20), se apertado.
- Oscile o braço da ferramenta com o punho para o ângulo pretendido.
- Aperte a alavanca de bloqueio (20).
- Coloque um transferidor ao lado da lâmina de serra e da mesa, caso o ângulo não seja um ângulo de bisel de 45°. Ajuste a altura do parafuso de ajuste até o ângulo de bisel estar correto. Finalmente, aperte a porca e verifique o ângulo uma vez mais.
9.7 Ajuste do bloqueio do dispositivo de deslize
- Para desbloquear e bloquear o braço guia (13), rode o botão de bloqueio do braço guia (21) no sentido contrário aos ponteiros do relógio ou no sentido dos ponteiros do relógio. Deve utilizar o dispositivo de deslize para peças a trabalhar compridas; para isto, tem de soltar o botão de bloqueio.
■ Serra a peça de trabalho.
■ Desligue a ferramenta elétrica.
- Aguarde até que a lâmina de serra (2) fique totalmente imobilizada antes de remover a peça de trabalho.
9.8 Ligar / desligar
Para a sua segurança use as duas mãos para ligar e desligar a ferramenta elétrica.
- Ligue a ferramenta elétrica à fonte de alimentação.
- Desbloqueie o botão de bloqueio e pressione o interruptor de ligar/desligar (10) em direção à pega. A lâmina de serra gira enquanto o interruptor estiver acionado.
- Quando quiser desligar a máquina tem de soltar o interruptor ligar/desligar (15).
9.9 Laser
- Pode LIGAR e DESLIGAR o laser com o interruptor (12).
- O laser (23) direciona um feixe sobre a peça.
- Podem ser efetuados cortes extremamente exatos utilizando a função de laser.
9.10 Saco de pó
Para instalar o saco de pó (18), encaixe-o no adaptador de extração de pó. Quando o saco de pó estiver meio cheio, remova o saco de pó da ferramenta e esvazie-o.
9.11 Serrar
Certifique-se que a lâmina de serra não bloqueia enquanto serra. Provoca danos e o motor pode queimar. Se existir um bloqueio da lâmina de serra, por favor solte imediatamente o interruptor para evitar danos no motor.
- Prenda firmemente a peça de trabalho.
- Ajuste o corte em ângulo horizontal pretendido ou o ângulo de abertura vertical.
■ Ligue a ferramenta elétrica. - Mova a pega (14) ligeiramente para baixo. Antes disso é necessário premir o interruptor de segurança (16).
- Serra a peça de trabalho.
- Desligue a ferramenta elétrica.
- Aguarde até que a lâmina de serra (2) fique totalmente imobilizada antes de remover a peça de trabalho.
9.12 Serrar peças de trabalho especiais
É necessário fixar as peças de trabalho curvas ou redondas para não deslizar.
Certifique-se que não há folga entre a peça de trabalho e a barreira (4) ou a mesa da serra (5).
9.13 Substituir a lâmina de serra (Fig. 1)
Desligue a ferramenta da ficha antes de operar com a lâmina de serra.
Aguarde uns instantes antes de tocar na lâmina de serra. Pode estar muito quente.
Os dentes da lâmina de serra são muito afiados.
- Pressione a alavanca de liberação da proteção da lâmina (16) e, de seguida, rode a proteção da lâmina retrátil inferior (1) para cima para expor o parafuso.
- Solte o parafuso da placa de montagem de proteção com a multiferramenta fornecida.
- Deslize a placa de montagem de proteção para cima para expor a lâmina da serra (2). A proteção da lâmina retrátil inferior (1) será fixada pela proteção da lâmina, a proteção da lâmina retrátil inferior (1) será fixada pela proteção da lâmina.
- Prima completamente o botão de bloqueio do eixo (24) e mantenha-o em posição.
- Rode ligeiramente o parafuso de fixação com a multiferramenta fornecida até o eixo ficar bloqueado.
- Solte o parafuso de fixação no sentido contrário ao dos ponteiros do relógio e remova-o juntamente com a flange exterior e a lâmina de serra (2). Não remova a flange interior do eixo.
- Coloque uma nova lâmina de serra no eixo e certifique-se de que o orifício da lâmina de serra encaixa corretamente na flange interior. Certifique-se de que o sentido da rotação indicado na lâmina de serra é o mesmo que o mostrado na proteção da lâmina fixada acima.
- Fixe a lâmina de serra (2) com a flange exterior e o parafuso de fixação. Aperte o parafuso de fixação no sentido contrário ao dos ponteiros do relógio com a ferramenta fornecida.
- Rode a lâmina de serra manualmente para testar se está a rodar suavemente. Não deve bater.
- Fixe a placa de montagem da proteção e a proteção da lâmina retrátil inferior (1) na ordem inversa, como descrito acima.
Ao substituir a lâmina de serra pode apertar a barra lateral com o botão de bloqueio (21).
10 LIMPEZA E MANUTENÇÃO
Antes de levar a cabo intervenções no equipamento, retire a ficha da tomada.
10.1 Limpeza
- Limpe regularmente a carcaça da máquina com um pano macio, de preferência após cada utilização.
- Se a sujidade não puder ser eliminada, use um pano macio humedecido com água e sabão.
- Nunca utilize solvente tais como o petróleo, álcool, água amoniacal, etc. Estes solventes poderão danificar as peças de plástico.
Certifique-se que nenhuma água poderá entrar na ferramenta elétrica!
10.2 Cabo de Ligação
Se o cabo de ligação (ou ficha) estiver danificado, deve ser substituído. A substituição do cabo de ligação apenas deve ser efetuada por pessoal qualificado (eletricista qualificado).
11 ESPECIFICAÇÕES TÉCNICAS
| Voltagem nominal | 220-240 V ~ 50 Hz |
| Potência nominal | 1600 W (S6 25%) |
| Velocidade em vazio | 5000 min-1 |
| Classe de proteção | II |
| Dimensão da lâmina | 210 mm x 30 mm x 2,6 mm |
| Ângulo da mesa de trabalho | Ângulo de inclinação da cabeça da serra | Altura x largura (mm) |
| 90° | 90° | 70 x 305 mm |
| 45° (esquerda) | 90° | 70 x 210 mm |
| 90° | 45° | 35 x 305 mm |
| 45° (esquerda) | 45° | 35 x 210 mm |
13 RUÍDO
Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3)
| Nível de pressão acústica LpA | 97 dB(A) |
| Nível de potência acústica LwA | 108 dB(A) |
ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A).
14 ARMAZENAMENTO
- Limpe cuidadosamente a máquina e respetivos acessórios na totalidade.
- Armazene-a longe de crianças, numa posição estável e segura, num local fresco e seco, e evite as temperaturas demasiado altas ou demasiado baixas.
- Proteja-a da luz direta. Se possível, mantenha a máquina num local escuro.
- Não a coloque em sacos de nylon, visto que pode incorrer no risco de formação de humidade.
15 ELIMINAÇÃO DE PROBLEMAS
| PROBLEMA | CAUSA | AÇÃO |
| O motor não funciona. | Não chega eletricidade à máquina.O motor está sobrecarregado ou sobreaquecido. | Verifique a fonte de alimentação e a linha elétrica.Deixe que a máquina opere em ralenti por 2 minutos para arrefecer. |
| As vibrações são muito fortes. | Os parafusos ou peças estão soltos.A serra de corte transversal não está corretamente montada.A peça de trabalho não está apoiada de forma adequada. | Aperte todos os parafusos.Monte corretamente a serra de corte transversal.Fixe a peça de trabalho. |
16 GARANTIA
- Este produto tem uma garantia de um período de 36 meses efetivos, a partir da data de aquisição pelo primeiro utilizador.
- Esta garantia cobre todas as falhas do material ou produção, excluindo: baterias, carregadores, peças com defeito por desgaste de utilização normal, como rolamentos, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.
- Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.
- Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.
- As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.
- A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.
- Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.
- Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.
- Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.
- Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.
- Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.
- Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)
- Deverá guardar o seu talão de compra como prova de aquisição do produto.
- A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).
17 MEIO-AMBIENTE
Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura.
O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.
18 DECLARAÇÃO DE CONFORMIDADE
VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que,
Designação do aparelho: Serra móvel de corte transversal
Marca: POWERplus
Modelo n°: POWX075710S
se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração.
Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura):
2011/65/EU
2006/42/EC
2014/30/EU
Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura):
EN62841-1:2015
EN62841-3-9:2015
EN55014-1:2017
EN55014-2:2015
EN IEC61000-3-2 : 2019
EN IEC61000-3-11 : 2019
Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
O signatário atua em nome da administração da empresa,
Mertens Ludo
Ludo Mertens
Assuntos Regulamentares – Gestor de Conformidade
