Produkttype	Teleskopgjæringssag
Merke	PowerPlus
Modell	POWX075710S
Nominell effekt	1600 W (S6 25%)
Spenning	220-240 V ~ 50 Hz
Tomgangshastighet	5000 min-1
Sagbladets dimensjoner	210 mm x 30 mm x 2,6 mm
Skjærekapasitet (90°/90°)	70 x 305 mm
Skjærekapasitet (45°/90°)	70 x 210 mm
Skjærekapasitet (90°/45°)	35 x 305 mm
Skjærekapasitet (45°/45°)	35 x 210 mm
Horisontal gjæringsvinkel	-45° til 45°
Vertikal skråvinkel	0° til 45°
Beskyttelsesklasse	II (dobbel isolasjon)
Lydtrykknivå LpA	97 dB(A)
Lydeffektnivå LwA	108 dB(A)
Vekt	Omtrent 12 kg (anslag)
Hovedfunksjoner	Teleskopgjæringssag med laser, støvpose, sideføring, emneblokkering
Vedlikehold og rengjøring	Rengjøring med myk klut og såpevann; ingen løsemidler
Sikkerhet	Beskyttelsesdeksel, nødstopp, sikkerhetslås, laserbeskyttelse klasse 2
Reservedeler og reparerbarhet	Standard blad 210x30 mm; reparasjon av kvalifisert fagperson
Garanti	36 måneder

Ofte stilte spørsmål - POWX075710S PowerPlus

Hva er effekten til sagen PowerPlus POWX075710S?

Sagen har en nominell effekt på 1600 W (S6 25%). Dette gjør det mulig å skjære i hardved, mykved samt sponplater og fiberplater.

Hvordan justerer man den horisontale gjæringsvinkelen?

Løsne låsehåndtaket på støttebordet mot klokken, løft justeringsspaken, og drei gjæringsbordet til ønsket posisjon. Det er klikkstopper ved 0°, 15°, 22,5°, 31,6° og 45°.

Hvordan bytter man sagbladet?

Koble verktøyet fra strømmen. Trykk på utløserhendelen for beskyttelsen, løft dekselet. Skru ut låseskruen mens du holder fast aksellåseknappen, fjern den ytre flensen og bladet. Monter det nye bladet i henhold til rotasjonsretningen, og stram skruen. Bruk kun blad som er i samsvar med EN847.

Hvilke sikkerhetstiltak må følges?

Bruk alltid vernebriller og hørselvern. Ikke bruk hansker under bruk. Hold hendene unna bladet. Bruk skyvestokk for små emner. Stå aldri i skjærelinjen.

Hvordan bruker man laseren på sagen?

Slå laseren av eller på med den dedikerte bryteren (12). Laseren projiserer en stråle på emnet for presise kutt. Se aldri direkte på laserstrålen.

Hva er maksimal skjærekapasitet?

Ved 90° gjæring og 90° fasong er kapasiteten 70 x 305 mm. Med en gjæringsvinkel på 45° reduseres den til 70 x 210 mm. For skråkutt på 45° er dimensjonene 35 x 305 mm (gjæring 0°) og 35 x 210 mm (gjæring 45°).

Hvordan vedlikeholder man sagen?

Rengjør jevnlig rammen med en myk klut og såpevann. Ikke bruk løsemidler. Kontroller at bladet er rent og godt slipt. Hold ventilasjonsåpningene frie.

Hva gjør man hvis sagen ikke starter?

Kontroller at strømledningen og støpselet er i god stand. Hvis motoren er overbelastet, la den kjøle ned ved å gå på tomgang i 2 minutter. Hvis problemet vedvarer, kontakt et autorisert serviceverksted.

Kan jeg skjære metall med denne sagen?

Nei, denne sagen er designet kun for tre (hardved, mykved, sponplater og fiberplater). Skjær aldri metaller som spiker eller skruer.

Hvilke tilbehør følger med sagen?

Sagen leveres med: 1 unbrakonøkkel 6 mm, 1 sett klemmer, 1 låseskrue for støttebordet, 2 sideveiledere, 1 støvpose og bruksanvisning.

BRUKSANVISNING POWX075710S PowerPlus

5.1 Arbeidsplassen 4

5.2 Elektrisk sikkerhet 4

5.3 Personsikkerhet....5

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy 5

5.5 Service....5

6 YTTERLIGERE SIKKERHETSINSTRUKSJONER ....5

7 YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR LASERE . 7

8 MONTASJE 7

8.1 Montering av sidestøttene....7

8.2 Montere tvingen....7

9 BRUKSANVISNING 7

9.1 Transportere gjæringssagen....7

9.2 Støv og flisavsug....7

9.3 Feste arbeidsstykket....8

9.4 Vannrett gjæringsvinkel 8

9.5 Justere kuttevinkel....8

9.6 Loddrett fasevinkel 8

9.7 Justering av glidestanglås 8

9.8 Slå på/av....8

9.9 Laser....10

9.10 Støvposen 10

9.11 Saging....10

9.12 Saging av spesielle arbeidsstykker 10

9.13 Skifte sagblad (Fig. 1)....10

10 RENGJ∅RING OG VEDLIKEHOLD 11

10.1 Rengjøring....11

POWERPLUS® HIGH QUALITY TOOLS

POWX075710S NO

10.2 Strømledning....11
11 TEKNISKE DATA....11
12 SAGEKAPASITET 11
13 ST∅Y 11
14 OPPBEVARING 12
15 FEILS∅KING....12
16 GARANTI....12
17 MILJ∅ 13
18 SAMSVARSERKLÆRING....13

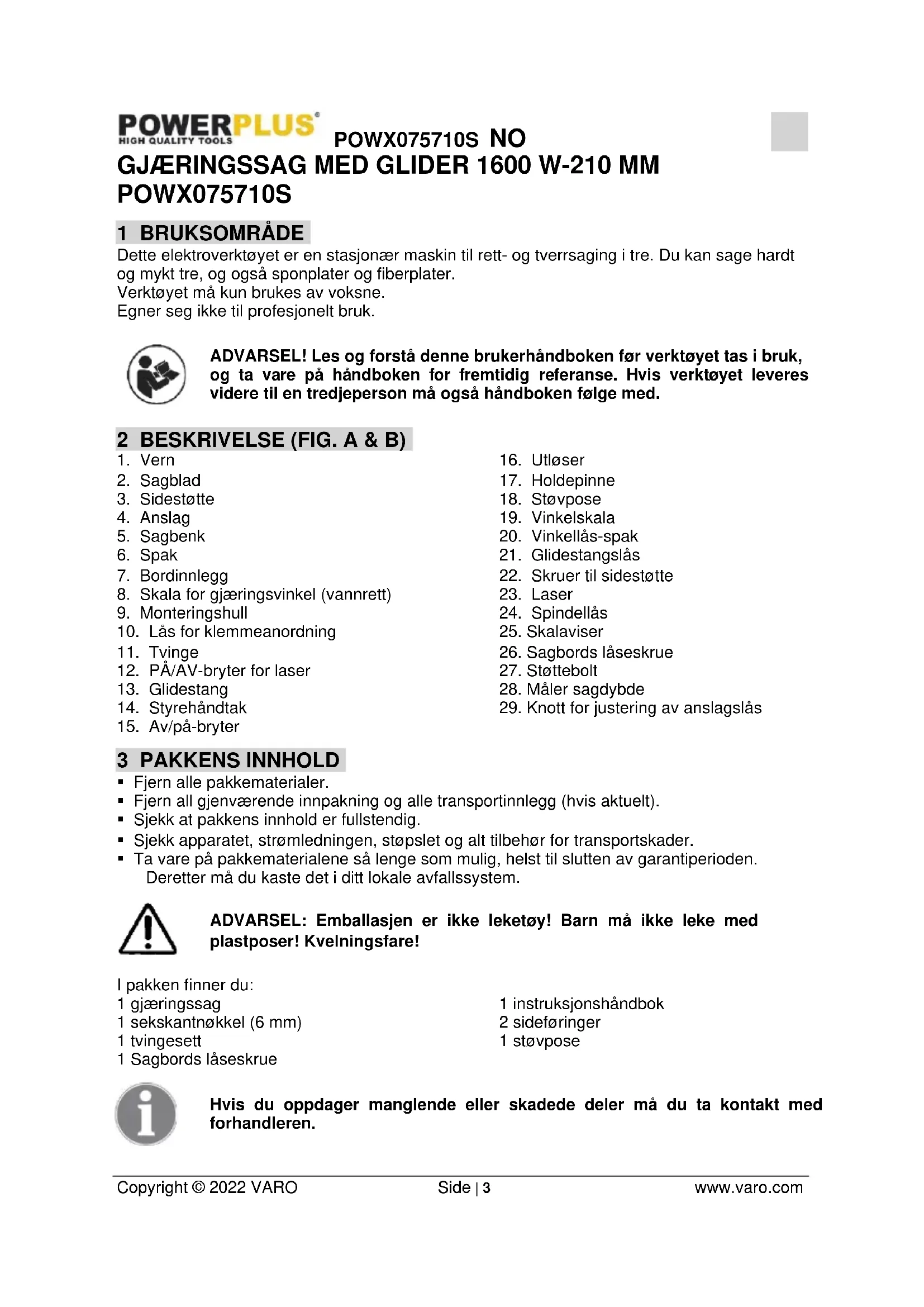

Dette elektroverktøyet er en stasjonær maskin til rett- og tverrsaging i tre. Du kan sage hardt og mykt tre, og også sponplater og fiberplater.

Verktøyet må kun brukes av voksne.

Egner seg ikke til profesjonelt bruk.

ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med.

2 BESKRIVELSE (FIG. A & B)

1. Vern
2. Sagblad
3. Sidestøtte
4. Anslag
5. Sagbenk
6. Spak
7. Bordinnlegg
8. Skala for gjæringsvinkel (vannrett)
9. Monteringshull
10. Lås for klemmeanordning
11. Tvinge
12. PÅ/AV-bryter for laser
13. Glidestang
14. Styrehåndtak
15. Av/på-bryter
16. Utløser
17. Holdepinne
18. Støvpose
19. Vinkelskala
20. Vinkellås-spak
21. Glidestangslås
22. Skruer til sidestøtte
23. Laser
24. Spindellås
25. Skalaviser
26. Sagbords låseskrue
27. Støttebolt
28. Måler sagdybde
29. Knott for justering av anslagslås

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
■ Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

I pakken finner du:

1 gjæringssag

1 sekskantnøkkel (6 mm)

1 tvingesett

1 Sagbords låseskrue

1 instruksjonshåndbok

2 sideføringer

1 støvpose

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

		Indikerer risiko for personskader eller skader på verktøyet.		Bruk hørselsvern.Bruk vernebriller.
		Les manualen før bruk.		I samsvar med vesentlige krav i EU-direktivet(ene).
		Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel.
		Bruk hansker.		Bruk pustebeskyttelse ved støvdannelse.

5 GENERELLE SIKKERHETSADVARSLER

Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

POWX075710S NO

- Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

5.3 Personsikkerhet

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.
• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.
• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.
• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.
• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.
• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.
• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

5.5 Service

La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 YTTERLIGERE SIKKERHETSINSTRUKSJONER

■ Bruk alltid vernebriller.
- Bruk aldri maskinen i nærheten av antennelige væsker eller gasser.
- Bruk ALDRI utstyret med en kappskive i stedet for et sagblad.

POWX075710S NO

- Før hver gangs bruk må du kontrollere at sagbladet er uten sprekker eller skade. Et blad med sprekker eller annen skade må skiftes ut med en gang.

- Bruk kun sagblader som anbefales av produsenten og som oppfyller kravene til standard EN847-1.

- Et skarpt og rent sagblad produserer mindre støy.

- Bruk kun korrekt slipte sagblader. Overskrid aldri den maksimale hastigheten som oppgis på sagbladet.

- Før du monterer sagbladet må du rengjøre akslingen, flensene (spesielt montasjeflatene) og sekskantmutteren. Feil montering kan føre til vibrasjon/banking, eller til at sagbladet glipper.

- Unngå at sagbladet kommer i kontakt med metall som spiker eller skruer. Fjern alle spiker, skruer og andre fremmedlegemer fra arbeidstrykket før du starter arbeidet.

- Fjern nøkler, avkapp og andre objekter fra sagbordet før du slår sagen på.

- Pass på å holde hendene unna sagbladets sagelinje.

- Stå ALDRI i sagelinjen og la heller ALDRI noen andre stå i denne posisjonen.

- La sagen gå en stund før du sager det første arbeidsstykket. Lytt etter vibrasjoner eller banking i sagbladet. Dette kan indikere at sagbladet er feil montert eller balansert.

- Denne sagen kan ikke brukes til å lage fuger eller utsparinger.

- Gjør ALDRI justeringer på sagen mens den er i gang. Trekk ut støpslet fra stikkontakten før du gjør justeringer.

- Om nødvendig bruker du skyveblokken. En skyveblokk MÅ brukes ved saging av mindre arbeidsstykker i lengderetning, på denne måten er hender og fingre på trygg avstand fra sagbladet.

- Legg skyveblokken til side när den ikke brukes.

- Vær spesielt oppmerksom på instruksjonene som hjelper deg å redusere faren for TILBAKESLAG. Et TILBAKESLAG er en brå reaksjon fra et sagblad som er fastkilt, bøyd eller dårlig balansert. TILBAKESLAG gjør at arbeidsstykket blir slynget bakover mot operatøren. TILBAKESLAG kan føre til alvorlige personskader. TILBAKESLAG kan unngås ved å holde sagbladet skarpt, ved å holde kløyveanslaget parallelt med sagbladet, ved å holde kløyvekniven og sagbladvernet i god stand og i korrekt posisjon, ved å holde godt fast i arbeidsstykket til det er skjøvet forbi sagbladet, og ved ikke å sage vridde eller skrånende arbeidsstykker eller stykker som ikke har rette, langsgående kanter som kan føres langs kløyveanslaget.

- Ikke sag med frihånd. Frihånd betyr at du bruker hendene til å holde arbeidsstykket eller at du fører stykket med hendene, i stedet for å bruke kløyveanslaget eller skyveblokken.

- Bøy deg ALDRI over eller rundt sagbladet. Strekk deg ALDRI etter arbeidsstykket før sagbladet har stanset helt opp.

- Unngå å mate arbeidsstykket brått eller for hurtig inn mot sagen. Arbeidsstykker av hardt materiale må mates inn så langsomt som mulig. Ikke brett eller snu et arbeidsstykke mens du mater det inn på sagen. Hvis sagbladet kiles fast eller slutter å rotere mens arbeidsstykket mates inn, må du slå sagen av umiddelbart. Trekk støpslet ut av stikkontakten: Fjern arbeidsstykket som blokkerer sagen.

- Forsøk ALDRI å fjerne sagflis eller berøre sagbladvernet mens sagbladet roterer.

- Fjern alle løse biter fra arbeidsstykket F∅R du begynner å sage.

- Vær forsiktig med strømledningen. Ikke trekk i strømledningen for å trekke støpslet ut av stikkontakten. Ikke utsett strømledningen for varme, olje, vann eller skarpe kanter.

POWX075710S NO

• Enkelte typer støv som skapes ved arbeid med sagen kan inneholde kjemiske stoffer som kan forårsake kreft, fødselsdefekter eller annen genetisk skade. Eksempler på slike stoffer er:
  ■ Bly fra blyholdig maling
• Arsenikk og krom fra kjemisk behandlet treverk.
• Helsefaren forbundet med eksponering avhenger av hvor ofte og hvor lenge du utfører denne typen arbeid.
• Tiltak for å redusere din eksponering til slike kjemiske stoffer: Arbeid alltid i et godt ventilert område og bruk sertifisert sikkerhetsutstyr som støvmasker med partikkelfilter.
• Når du sager, bør sagen være tilkoblet et støvavtrekk.
• Vernet kan løftes opp når du plasserer arbeidsstykket, eller for lettere tilgang under vedlikehold. Påse at sagbladvernet er senket og ligger flatt mot sagbordet før du kobler strøm på sagen.
• Påse at utstyret for å svinge armen på gjæringssagen er godt festet.
• Gulvet rundt maskinen må være flatt, rent og uten løse rester som spon og avkutt.

7 YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR LASERE

Advarsel! Laserstrålen kan gi alvorlig øyeskade. Se aldri rett på laserstrålen.

• Under bruk må du ikke peke med laserstrålen mot mennesker, direkte eller indirekte via reflekterende flater.
• Denne laseren samsvarer med klasse 2 i henhold med relevant standard. Enheten inneholder ingen komponenter som det kan utføres service på. Dekselet må ikke åpnes. Hvis enheten blir skadet, må reparasjon utføres av en autorisert reparatør.
• Briller for å se laserstråler beskytter ikke mot direkte laserstråling.

8 MONTASJE

Trekk støpslet ut av stikkontakten før du utfører enhver type justering eller vedlikehold.

Ikke bruk denne gjæringssagen før den er fullstendig montert og korrekt klargjort for bruk i samsvar med denne bruksanvisningen.

8.1 Montering av sidestøttene

• Plasser de to styrestengene i sidestøttene og fest dem.
• Løsne skruen og plasser sidestøttene i posisjoneringshullene.
• Fest sidestøttene med skruen for å hindre at de glir ut av posisjon.

8.2 Montere tvingen

Tvingen (11) kan installeres enten på venstre eller høyre side av styringsanslaget. Sett tvingestangen gjennom hullet i styringsanslaget og feste med låseskruen.

9 BRUKSANVISNING

9.1 Transportere gjæringssagen

Bruk holdepinnen (17) når verktøyet skal transporteres.

Trekk gjæringssagen nedover og lås den i nederste posisjon ved å skyve inn holdepinnen. Nå er sagen sikret.

9.2 Støv og flisavsug

For et integrert støvavsug og plasser støvposen (18) på uttaket.

En støvsugerslange kan kobles til for eksternt støvavsug.

Støvposen er kun til for å fjerne en del av sagstøvet. Den er beregnet på å bryte støvavsuget.

9.3 Feste arbeidsstykket

• Press arbeidsstykket mot anslaget (4) og mot klemmeflensen.
• Stram til klemmen (11) med klokken for å feste arbeidsstykket.

9.4 Vannrett gjæringsvinkel

Den vannrette gjæringsvinkelen kan stilles inn mellom -45° til 45°. Skalaen for vannrett gjæringsvinkel viser aktuell innstilling i grader.

• For å justere gjæringsvinkelen, løsne den dreibare låsespaken (26) ved å dreie den i retningen mot klokken og løft opp justeringsutløseren (6).
• Rotere deretter gjæringsbordet til ønsket posisjon.
• Gjæringsbordet har klikkstopp i vinklene 0°, 15°, 22,5°, 31,6° og 45° for rask innstilling av de vanligste vinklene.

9.5 Justere kuttevinkel

• Plasser sagen i nedre posisjon og blokker den med låsepinnen.
• Hold deretter vinkelhaken (90°) inn mot anslaget og sagbladet. Sagbladet skal ha full kontakt med vinkelhaken. Hvis dette ikke er tilfellet, kan du justere vinkelen ved å løsne låsemutteren og justere med justeringsboltene til vinkelen mellom bladet og dreiebordet er 90°.
• Dette gjør du ved å bruke den medfølgende nøkkelen til å løsne skruene. Ikke glem å stramme til skruene etterpå

9.6 Loddrett fasevinkel

Den loddrette fasevinkelen kan stilles inn mellom 0° til 45°. Skalaen for loddrett fasevinkel viser aktuell innstilling i grader.

• Løsne låsespaken (20) hvis den er strammet.
• Sving verktøyarmen med håndtaket til ønsket vinkel.
• Stram til läsespaken (20) igjen.
• Plasser en vinkelmåler mot siden av sagbladet og bordet og sjekk om fasevinkelen er 45°. Juster høyden på justeringsskruen til fasevinkelen er korrekt. Til slutt strammer du mutteren og kontrollerer vinkelen en gang til.

9.7 Justering av glidestanglås

- For å låse eller låse opp glidestangen (13), dreier du låseknappen (21) mot eller med klokken.

For lange arbeidsstykker bør du bruke glideren. Først løsner du låseknappen.

■ Sag gjennom arbeidsstykket.
- Slå av verktøyet.
- Vent til sagbladet (2) står helt stille før du fjerner arbeidsstykket.

9.8 Slå på/av

For sikkerhets skyld bør du bruke begge hender til å slå verktøyet på og av.

• Sett støpslet i stikkontakten.
• Lås opp låseknappen og trykk PÅ/AV-bryteren (15) mot håndtaket. Sagbladet roterer så lenge du holder bryteren trykket inn.

• Du kan slå laseren PÅ og AV med bryteren (12).
• Laseren (23) retter en stråle mot arbeidsstykket.
• Svært presise kutt kan gjøres ved å bruke laserfunksjonen

9.10 Støvposen

For å feste støvposen (18), setter du den på støvavtrekksadapteren. Når støvposen er omtrent halvfull, fjerner du den fra verktøyet og tømmer den.

9.11 Saging

Påse at sagbladet ikke kjøres fast när du sager. Dette kan före til skade på motoren. Hvis sagbladet kiles fast, slipp bryteren øyeblikkelig for å unngå skade på motoren.

■ Fest arbeidsstykket godt.
- Still inn ønsket vannrett gjæringsvinkel og loddrett fasevinkel.
- Slå på verktøyet.
- Beveg håndtaket (14) sakte nedover. Du må trykke inn sikkerhetsbryteren (16) før du kan gjøre dette.
- Sag gjennom arbeidsstykket.
- Slå av verktøyet.
- Vent til sagbladet (2) står helt stille før du fjerner arbeidsstykket.

9.12 Saging av spesielle arbeidsstykker

Påse at det ikke er gap mellom arbeidsstykket og anslaget (4) eller sagbordet (5).

Trekk støpslet ut av stikkontakten før du arbeider med sagblad.

Tenne på sagbladet er svært skarpe.

• Trykk inn utløseren (16) og rotere deretter det nedre bladvernet (1) oppover slik at skruen kommer til syne.
• Løsne skruen på festeplaten til vernet med flerfunksjonsverktøyet som følger med.
• Skyv festeplaten til vernet oppover slik at sagbladet (2) blir tilgjengelig. Det nedre uttrekkbare bladvernet (1) holdes på plass av bladvernet.
• Trykk spindellåsknappen (24) helt inn og hold den i denne posisjonen.
• Bruk flerfunksjonsverktøyet som følger med til å dreie festeskruen til spindelen er låst.
• Løsne festeskruen ved å dreie den i retningen mot klokken. Fjerne skruen sammen med den ytre flensen og sagbladet (2). Ikke fjern den indre flensen fra spindelen
• Plassere et nytt sagblad på spindelen og pass på at borehullet i sagbladet passer på den indre flensen. Forsikre deg om at rotasjonsretningen som er indikert på sagbladet er den samme som den som er anvist på det øvre, fastmonterte bladvernet.
• Fest sagbladet (2) med den ytre flensen og festeskruen. Stram til festeskruen ved å dreie den i retningen mot klokken med det medfølgende verktøyet.
• Drei sagbladet rundt for hånd for å kontrollere at det roterer jevnt. Det skal ikke vibrere eller flagre.

- Monter tilbake festeplaten til vernet og det nedre uttrekkbare bladvernet (1) i motsatt rekkefølge av det som blir beskrevet over.

Når du setter på sagbladet kan du stramme til glidestangen med läseknappen (21).

10 RENGJ∅RING OG VEDLIKEHOLD

Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen.

10.1 Rengjøring

• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.
• Gjenstridig skitt fjernes med en myk klut som er fuktet med såpevann.
• Bruk ikke løsemidler som bensin, alkohol, ammoniakk osv. Slike stoffer skader kunststoffdelene.

Pass på at det ikke kommer vann til på innsiden av et elektrisk verktøy.

10.2 Strømledning

Hvis strømledningen (eller støpslet) skades, må den skiftes ut. Skifte av strømledning må utføres av en faglært elektriker.

11 TEKNISKE DATA

Nominell spenning	220-240 V ~ 50 Hz
Effekt	1600 W (S6 25%)
Ubelastet omdreiningstall	5000 min-1
Beskyttelsesklasse	II
Bladstørrelse	210 mm x 30 mm x 2,6 mm

12 SAGEKAPASITET

Vinkel, sagbord	Vinkel, saghode	Høyde x bredde (mm)
90°	90°	70 x 305 mm
45°	90°	70 x 210 mm
90°	45°	35 x 305 mm
45°	45°	35 x 210 mm

13 ST∅Y

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA	97 dB(A)
Lydeffektnivå LwA	108 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

14 OPPBEVARING

• Gjør maskinen og tilbehøret grundig rent.
• Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, på et kjølig og tørt sted. Unngå for høye eller lave temperaturer.
• Beskytt maskinen mot direkte sollys. Oppbevar den om mulig i mørke.
• Ikke oppbevar maskinen under plast, dette skaper fuktighet.

15 FEILS∅KING

PROBLEM	ÅRSAK	HANDLING
Motoren går ikke.	Ingen strøm på maskinen.	Sjekk strømforsyningen og strømledningene.
	Motoren er overbelastet eller overopphetet.	La maskinen gå på tomgang i ca. 2 minutter for å kjøles ned.
For mye vibrasjon.	Løse skruer eller deler.	Stram til alle skruene.
	Gjæringssagen er feil montert.	Monter gjæringssagen korrekt.
	Arbeidsstykket er ikke korrekt festet.	Fest arbeidsstykket.

16 GARANTI

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.
• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.
• Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.
• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.
• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
• Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.
• Produkter eller deler som erstattes under garantien, tilfaller Varo NV.
• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).
• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.
• Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

17 MILJ∅

Hvis maskinen må skiftes ut etter lang tids bruk, må den ikke kastes sammen med husholdningsavfallet. Kast den på en miljøvennlig måte.

Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.

18 SAMSVARSERKLÆRING

VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,

produkt: Gjæringssag med glider

merke: POWERplus

modell: POWX075710S

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

EU-direktiver (inkludert eventuelle tillegg frem til signaturdato):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (inkludert eventuelle tillegg frem til signaturdato):

EN62841-1:2015

EN62841-3-9:2015

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2 : 2019

EN IEC61000-3-11:2019

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Mertens Ludo

Ludo Mertens

Regulatoriske saker - Samsvarsleder

- Glideskinnen (13) frigøres og låse ved at dreje skinnelåsknappen (21) med eller mod urets retning

Apparatbeskrivelse: Forskydelig geringssav

8.2 Montering av snabbtving....7

9 ANVÄNDNINGSANVISNINGAR....7

9.1 Transport av geringssågen....7

8.2 Montering av snabbtving

9.1 Transport av geringssågen
