Tip produs	Ferăstrău de onglet telescopic
Marcă	PowerPlus
Model	POWX075710S
Putere nominală	1600 W (S6 25%)
Tensiune de alimentare	220-240 V ~ 50 Hz
Viteză în gol	5000 min-1
Dimensiuni lamă	210 mm x 30 mm x 2,6 mm
Capacitate de tăiere (90°/90°)	70 x 305 mm
Capacitate de tăiere (45°/90°)	70 x 210 mm
Capacitate de tăiere (90°/45°)	35 x 305 mm
Capacitate de tăiere (45°/45°)	35 x 210 mm
Unghi de onglet orizontal	-45° la 45°
Unghi de teșire vertical	0° la 45°
Clasa de protecție	II (izolație dublă)
Presiune acustică LpA	97 dB(A)
Putere acustică LwA	108 dB(A)
Greutate	Aproximativ 12 kg (estimare)
Funcții principale	Ferăstrău de onglet telescopic cu laser, sac de praf, ghidaj lateral, blocare piesă
Întreținere și curățare	Curățare cu o cârpă moale și apă cu săpun; fără solvenți
Siguranță	Capac de protecție, oprire de urgență, blocare de siguranță, protecție laser clasa 2
Piese de schimb și reparabilitate	Lame standard 210x30 mm; reparație de către un profesionist calificat
Garanție	36 luni

Întrebări frecvente - POWX075710S PowerPlus

Care este puterea ferăstrăului PowerPlus POWX075710S?

Ferăstrăul are o putere nominală de 1600 W (S6 25%). Acest lucru permite tăierea lemnului dur, lemnului moale, precum și a panourilor din particule și fibre.

Cum se reglează unghiul de onglet orizontal?

Deșurubați mânerul de blocare a mesei de sprijin în sens invers acelor de ceas, ridicați pârghia de reglare, apoi rotiți masa de onglet în poziția dorită. Oprițile cu clic sunt prezente la 0°, 15°, 22,5°, 31,6° și 45°.

Cum se înlocuiește lama ferăstrăului?

Deconectați unealta. Apăsați pârghia de deblocare a protecției, ridicați capacul. Deșurubați șurubul de blocare ținând apăsat butonul de blocare a arborelui, scoateți flanșa externă și lama. Montați noua lamă respectând sensul de rotație, apoi strângeți șurubul. Utilizați numai lame conforme cu standardul EN847.

Care sunt măsurile de siguranță de respectat?

Purtați întotdeauna ochelari de protecție și căști de protecție. Nu purtați mănuși în timpul utilizării. Păstrați mâinile la distanță de lamă. Folosiți împingătorul pentru piese înguste. Nu stați niciodată în linia de tăiere.

Cum se utilizează laserul ferăstrăului?

Activați sau dezactivați laserul cu ajutorul întrerupătorului dedicat (12). Laserul proiectează un fascicul pe piesă pentru tăieri precise. Nu priviți niciodată direct fasciculul laser.

Care este capacitatea maximă de tăiere?

La 90° onglet și 90° teșire, capacitatea este de 70 x 305 mm. Cu un unghi de onglet de 45°, se reduce la 70 x 210 mm. Pentru tăieri în teșire la 45°, dimensiunile sunt de 35 x 305 mm (onglet 0°) și 35 x 210 mm (onglet 45°).

Cum se întreține ferăstrăul?

Curățați regulat cadrul cu o cârpă moale și apă cu săpun. Nu utilizați solvenți. Verificați dacă lama este curată și bine ascuțită. Mențineți orificiile de ventilare curate.

Ce se face dacă ferăstrăul nu pornește?

Verificați dacă cablul de alimentare și priza sunt în stare bună. Dacă motorul este suprasolicitat, lăsați-l să se răcească funcționând în gol timp de 2 minute. Dacă problema persistă, contactați un service post-vânzare autorizat.

Pot să tai metal cu acest ferăstrău?

Nu, acest ferăstrău este proiectat numai pentru lemn (lemn dur, lemn moale, panouri din particule și fibre). Nu tăiați niciodată metale precum cuie sau șuruburi.

Ce accesorii sunt furnizate cu ferăstrăul?

Ferăstrăul este livrat cu: 1 cheie hexagonală de 6 mm, 1 set de clești, 1 șurub de blocare a mesei de sprijin, 2 ghidaje laterale, 1 sac de praf și manualul de utilizare.

MANUAL DE UTILIZARE POWX075710S PowerPlus

5.2 Siguranța electrică ....4

5.3 Siguranța personală....5

5.4 Folosirea și întreținerea aparatului electric....5

5.5 Service....6

6 INSTRUCTIUNI DE PROTECTIE SUPLIMENTARE ......6

7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU LASERE 7

8 MONTAJ....8

8.1 Montarea barelor de susținere laterală 8

8.2 Montarea clemei....8

9 INSTRUCTIUNI DE UTILIZARE....8

9.1 Transportul ferăstrăului unghiular....8

9.2 Extragerea prafului și a aşchiilor 8

9.3 Fixarea piesei de prelucrat....8

9.4 Unghiul de 45 de grade în plan orizontal....8

9.5 Reglarea unghiului de tăiere 8

9.6 Unghi vertical de teşire....9

9.7 Reglarea dispozitivului de blocare a alunecării 9

9.8 Pornirea și oprirea 9

9.9 Dispozitivul laser....9

9.10 Sacul de colectare a prafului....9

9.11 Tăierea....9

9.12 Tăierea pieselor speciale de lucru 10

9.13 Înlocuirea discului ferăstrăului (Fig. 1)....10

POWERPLUS® HIGH QUALITY TOOLS

POWX075710S RO

10 CURĂȚAREA ȘI ÎNTREȚINEREA....10

10.1 Curățarea....10
10.2 Cablul de alimentare....11
11 DATE TEHNICE 11
12 CAPACITATE DE TĂIERE 11
13 ZGOMOT 11
14 DEPOZITAREA 11
15 DEPANARE....12
16 GARANTIE 12
17 MEDIU 13
18 DECLARATIA DE CONFORMITATE .... 13

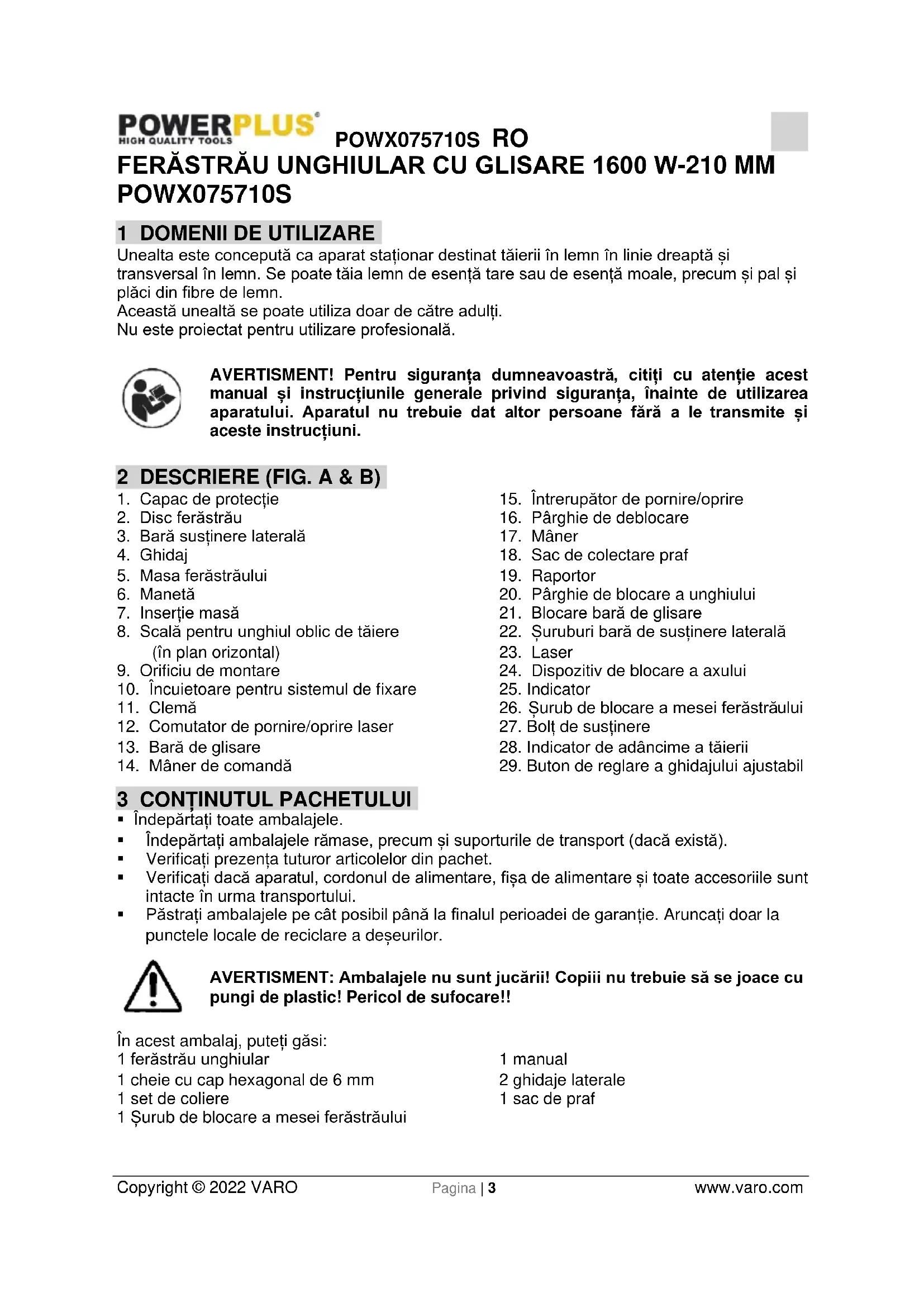

FERĂSTRĂU UNGHIULAR CU GLISARE 1600 W-210 MM POWX075710S

1 DOMENII DE UTILIZARE

Unealta este concepută ca aparat staționar destinat tăierii în lemn în linie dreaptă și transversal în lemn. Se poate tăia lemn de esență tare sau de esență moale, precum și pal și plăci din fibre de lemn.

Această unealtă se poate utiliza doar de către adulți.

Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A & B)

1. Capac de protectie
2. Disc ferăstrău
3. Bară susținere laterală
4. Ghidaj
5. Masa ferăstrăului
6. Manetă
7. Insertie masă
8. Scală pentru unghiul oblic de tăiere (în plan orizontal)
9. Orificiu de montare
10. Încuietoare pentru sistemul de fixare
11. Clemă
12. Comutator de pornire/oprire laser
13. Bară de glisare

14. Mâner de comandă

15. Întrerupător de pornire/oprire

16. Pârghie de deblocare
17. Mâner
18. Sac de colectare praf
19. Raportor
20. Pârghie de blocare a unghiului
21. Blocare bară de glisare
22. Şuruburi bară de susținere laterală
23. Laser
24. Dispozitiv de blocare a axului
25. Indicator
26. Șurub de blocare a mesei ferăstrăului
27. Bolt de susținere
28. Indicator de adâncime a tăierii
29. Buton de reglare a ghidajului ajustabil

3 CONTINUTUL PACHETULUI

• Îndepărtați toate ambalajele.
• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
  ■ Verificați prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!!

În acest ambalaj, puteți găsi:

1 ferăstrău unghiular
1 cheie cu cap hexagonal de 6 mm
1 set de coliere
1 Șurub de blocare a mesei ferăstrăului

1 manual
2 ghidaje laterale
1 sac de praf

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual și / sau pe mașină se folosesc următoarele simboluri:

		Indică un risc de rănire sau de deteriorare a aparatului.		[Purtați ochelari de protecție și protecții auditive.
		Citiți manualul înainte de utilizare.		În conformitate cu cerințele esențiale ale Directivelor europene.
		Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt, prin urmare, necesare.
		Purtați mănuși de protecție.		[Purtați mască în mediile prăfoase.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATELE ELECTRICE

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și / sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie în permanență curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.
• Nu utilizati aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

• Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.
• Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.

• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.

• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare mortală.

• Când aparatul electric funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.
• Dacă trebuie folosit aparatul electric în medii umede, folosiți un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protecțiile auditive, reduce rănirile.
• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a conecta aparatul la priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.
• Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în mișcare.
• Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întretinerea aparatului electric

• Nu suprasolicitați aparatul electric. Folositi în aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.
• Nu utilizați aparatul dacă întrerupătorul nu îl pomește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.
• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul electric. Astfel de măsuri de prevenire reduc riscul de a porni accidental aparatul electric.
• Depozitați aparatul oprit departe de accesul copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instructiunile sale să lucreze cu aparatul. Aparatele electrice sunt potențial periculoase dacă sunt folosite de persoane neinstruite.
• Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l utiliza. Multe accidente sunt cauzate de aparate electrice prost întreținute.
• Păstrați piesele de tăiere ascuțite și curate. Sculele de tăiere întreținute corespunzător, având discuri de tăiere ascuțite, fac mai greu priză și sunt mai ușor de controlat.
• Utilizați aparatul, accesoriiile și discurile etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și

operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

5.5 Service

- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a aparatului.

6 INSTRUCTIUNI DE PROTECTIE SUPLIMENTARE

• Purtati întotdeauna echipament de protectie pentru ochi.
• Nu utilizati echipamentul în apropierea lichidelor sau a gazelor inflamabile.
• NU utilizați echipamentul dacă a fost montat un disc de tăiere (în loc de discul de ferăstrău).
  Înainte de fiecare utilizare, verificați dacă discul ferăstrăului nu este știrbit sau deteriorat. Înlocuiti imediat discurile știrbite sau deteriorate.

- Utilizați numai discuri de ferăstrău recomandate de producător și în conformitate cu standardul EN847-1.

- Utilizați numai accesoriiile recomandate în manualul de față.

- Alegeti discul corespunzător pentru materialul de tăiat.

- Pentru reducerea zgomotului emis, verificați dacă discul este ascuțit și curat.

- Utilizați numai discuri de ferăstrău ascuțite corespunzător. Nu depășiți viteza maximă indicată pe discul ferăstrăului.

Înainte de montarea discului ferăstrăului, curățați axul, flanșele (în special suprafețele de montare) și piulița hexagonală. Montarea incorectă poate provoca vibrații/bătăi sau alunecarea discului ferăstrăului.

- Evitați contactul ferăstrăului cu obiecte metalice, cum ar fi cuiele ori şuruburile. Înainte de utilizare, verificați dacă piesa de prelucrat conține cuie, şuruburi sau alte corpuri străine și îndepărtati-le.

- Îndepărtați cheile, bucățile tăiate și orice alte obiecte de pe masa ferăstrăului înainte de pornire.

- NU purtați mănuși în timpul lucrului. Portul mănușilor se recomandă numai pentru înlocuirea uneltelor de tăiere.

■ Feriți mâinile de pe direcția de tăiere a discului ferăstrăului.

NU vă așezați în direcția de tăiere a discului ferăstrăului și NU permiteți așezarea altor persoane în poziția respectivă.

- Înainte de a introduce o piesă de prelucrat, lăsați ferăstrăul să funcționeze timp de câteva secunde. Ascultați dacă se aud vibrații sau bătăi ale discului ferăstrăului, care pot indica montarea sau echilibrarea necorespunzătoare a discului.

- Nu utilizati echipamentul pentru a executa caneluri sau scobituri.

Înlocuiti insertia mesei dacă este uzată.

- NU efectuați reglaje la mașină în timpul mersului. Deconectați fișa de la priză înainte de a efectua reglaje.

- Dacă este necesar, utilizați un bloc de împingere. Utilizarea blocului de împingere este OBLIGATORIE la tăierea pe lungime a pieselor de prelucrat de dimensiuni reduce, pentru a feri mâinile și degetele de discul ferăstrăului.

- Îndepărtați blocul de împingere atunci când nu este utilizat.

- Atenție în special la instrucțiunile pentru reducerea pericolului de RECUL. RECULUL reprezintă o reactie bruscă la blocarea, îndoirea sau descentrarea discului ferăstrăului. RECULUL duce la proiectarea piesei de prelucrat către operator. RECULUL poate provoca răni grave. RECULUL poate fi evitat dacă discul este în permanență ascuțită, ghidajul longitudinal este paralel cu discul ferăstrăului, cuțitul de despicare și apărătoarea discului sunt în stare bună și în poziția corespunzătoare, piesa de lucru este ținută ferm până la trecerea completă a discului ferăstrăului și dacă se evită tăierea bucăților de lemn răsucite ori în unghi, care nu au o muchie dreaptă pentru deplasarea longitudinală de-a lungul ghidajului.

• Nu lucrați cu piesa ținută în mână. Ținerea cu mâna se referă la sprijinirea piesei de prelucrat sau ghidarea ei cu mâinile în loc de ghidarea cu ajutorul ghidajului longitudinal sau a blocului în unghi.
• NU vă aplecați peste discul ferăstrăului. NU vă întindeți pentru a lua o piesă de prelucrat înainte de oprirea completă a discului ferăstrăului.
• Evitați avansul brusc sau prea rapid al piesei de prelucrat. Pentru piesele de prelucrat din materiale dure, utilizati un avans cât mai lent. Nu îndoiți și nu răsuciți piesele de prelucrat în timpul avansului către ferăstrău. În caz de blocare sau oprire a discului ferăstrăului în timpul avansului piesei de prelucrat, opriți imediat echipamentul. Deconectați fișa de la priză. Îndepărtatii piesa care blochează ferăstrăul.
• NU încercați îndepărtarea așchiilor rezultate la tăiere și nu atingeți apărătoarea ferăstrăului în timp ce discul ferăstrăului este în miscare.
• Îndepărtati nodurile desprinse din piesa de prelucrat ÎNAINTE de pornirea ferăstrăului.
• Feriți cablul de solicitări. Nu trageți de cablu pentru a deconecta fișa de la priză. Feriți cablul de căldură, ulei, apă și muchiile ascutite.
• Anumite tipuri de pulberi rezultate la lucrul cu ferăstrăul pot conține substanțe cancerigene, teratogene sau care pot provoca mutații genetice. Câteva exemple de astfel de substanțe:
  ■ Plumbul din vopselele cu plumb:
• Arsenul si cromul din cheresteaua tratată chimic.
• Pericolul pentru sănătate al expunerii la astfel de substanțe este proporțional cu frecvența efectuării unor astfel de lucrări.
• Măsuri de reducere a expunerii la aceste substanțe: Mediul de lucru trebuie să fie bine ventilat. Lucrați numai cu echipamente de protecție certificate, cum ar fi măștile special proiectate pentru filtrarea microparticulelor.
• În timpul operațiunilor de tăiere, conectați echipamentul la un sistem de aspirare a prafului.
• Apărătoarea poate fi ridicată pentru poziționarea piesei de prelucrat sau pentru a facilita accesul, la lucrările de întreținere. Înainte de conectarea uneltei la rețea, verificați dacă apărătoarea ferăstrăului a fost coborată și asezată în contact cu masa de tăiere.
• Verificați ca echipamentul de balansare a brațului pe ferăstrăul unghiular să fie strâns în sigurantă.
• Planşeul din jurul uneltei trebuie să fie plană, curată și fără obiecte libere, cum ar fi decupaje sau aschii.

7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU LASERE

Avertisment! Fasciculul laser poate produce afecțiuni ale ochilor. Nu priviți direct fasciculul laser.

• În timpul utilizării, nu îndreptati fasciculul laser către alte persoane, direct sau prin reflexie.
• Laserul se încadrează în clasa 2 în conformitate cu standardul aplicabil. Echipamentul nu conține componente reparabile. Nu deschideți carcasa sub niciun motiv. În caz de defectiune a aparatului, solicitati repararea într-un service autorizat.
• Ochelarii pentru vizualizarea laserelor nu sunt ochelari de protectie împotriva radiațiilor laser.

8 MONTAJ

Înainte de efectua orice fel de întreținere, scoateți întotdeauna din priză.

Nu porniți aparatul decât dacă este asamblat complet și pregătit în mod corespunzător pentru utilizarea în conformitate cu manualul de utilizare.

8.1 Montarea barelor de susținere laterală

• Asezați cele două sine de ghidare în suporturile laterale și securizați-le.
• Slăbiti şurubul și aşezati barele de susținere laterală în orificiile de poziționare.
• Securizați barele de susținere laterală cu şuruburi, pentru a împiedica glisarea acestora în afara poziției.

8.2 Montarea clemei

Clema (11) poate fi montată fie în partea stângă fie în partea dreaptă a grilajului de ghidare. Introduceți tija menghinei în orificiul grilajului de ghidare și strângeți șurubul de blocare

9 INSTRUCTIUNI DE UTILIZARE

9.1 Transportul ferăstrăului unghiular

Pentru a transporta aparatul electric, utilizati bolțul de blocare (17).

Trageți în jos ferăstrăul unghiular și blocați-l în poziție coborâtă apăsând bolțul de blocare. În acest mod, ferăstrăul este asigurat.

9.2 Extragerea prafului și a aşchiilor

Pentru extragerea integrată a prafului, fixați sacul de praf pe ejectorul de praf.

Pentru praful extern, puteți utiliza un furtun de aspirator de praf.

Sacul de praf poate elimina doar parțial praful! Este conceput pentru a reduce cantitatea de praf eliminat.

9.3 Fixarea piesei de prelucrat

Asigurați-vă că piesa de prelucrat nu poate fi proiectată în nicio direcție. Dispozitivul de fixare (11) este ideal pentru a evita această manevră.

• Sacul de praf poate elimina doar partial praful! Este conceput pentru a reduce cantitatea de praf eliminat.
  Strângeti clema (11) în sens orar pentru a fixa piesa de prelucrat.

9.4 Unghiul de 45 de grade în plan orizontal

Unghiul de tăiere în plan orizontal poate fi reglat într-un domeniu de -45° până la 45°. Scala arată valoarea curentă setată, în grade.

• Pentru a regla unghiul de tăiere, slăbiti în sens invers orar mânerul de blocare a mesei turnante (26) și ridicati maneta de reglare (6).
• Apoi rotiți în poziția dorită masa turnantă.
• Masa turnantă oferă opritoare pozitive cu clic la valorile de 0°, 15°, 22,5°, 31,6° și 45°, pentru reglarea rapidă a suporturilor uzuale.

9.5 Reglarea unghiului de tăiere

• Asezați ferăstrăul în poziție inferioară și blocați-l cu bolțul de blocare.
• Tineți echerul (90°) pe șina de ghidare și discul ferăstrăului. Discul trebuie să fie în contact complet cu echerul. Dacă nu este așa, trebuie să reglați unghiul slăbind contrapiulița și reglați suruburile de reglare până când unghiul dintre disc și masa turnantă ajunge la 90°.
• Pentru aceasta, utilizați cheia livrată pentru a slăbi şuruburile. Nu uitați să strângeți la loc şuruburile.

Unghiul de teşire în plan vertical poate fi reglat într-un domeniu de 0° până la 45°. Scala arată valoarea curentă setată, în grade.

■ Dacă e strâns, slăbiți butonul de blocare (20
- Rotiți brațul uneltei cu ajutorul mânerului în unghiul dorit.
- Strângeti butonul de blocare (20).
- Asezați un raportor pe lateralul discului și al mesei dacă unghiul nu este unghi de teșire de 45°. Reglați înălțimea șurubului de reglare până când unghiul de teșire este cel corect. La sfârșit, strângeți piulița și verificați din nou unghiul.

9.7 Reglarea dispozitivului de blocare a alunecării

• Pentru a debloca și bloca brațul șinei (13), răsuciți butonul de blocare a brațului șinei (21) în sens invers orar sau în sens orar
• Pentru piesele lungi trebuie să folosiți glisiera. În acest scop, slăbiti butonul.
• Tăiați prin piesa de prelucrat.
• Opriti aparatul electric.
• Așteptați oprirea completă a discului ferăstrăului (2) înainte de a scoate piesa de prelucrat.

9.8 Pornirea și oprirea

Pentru siguranța dvs., utilizați ambele mâini pentru a porni și a opri aparatul.

• Conectați aparatul electric la sursa de alimentare.
• Deschideți butonul de deblocare și apăsați întrerupătorul de pornire / oprire (10) în direcția mânerului. Discul ferăstrăului se rotește atâta timp cât este cuplat comutatorul.
• Dacă doriți să opriți aparatul, trebuie să eliberați întrerupătorul de pomire/oprire (15).

9.9 Dispozitivul laser

• Laserul poate fi pornit (ON) și oprit (OFF) de la comutatorul (12).
• Laserul (23) proiectează un fascicul pe piesa de prelucrat.
• Cu ajutorul dispozitivului laser se pot executa tăieri extrem de precise.

9.10 Sacul de colectare a prafului

Pentru montarea sacului de colectare a prafului, fixați-l pe adaptorul orificiului de extragere a prafului. Atunci când sacul de praf este aproximativ pe jumătate plin, scoateți sacul din aparat și goliti-l.

9.11 Tăierea

Verificați dacă discul ferăstrăului nu se blochează în timpul funcționării. Acest lucru avariază și poate arde motorul. Dacă se blochează discul, eliberați imediat comutatorul pentru a preveni avarierea motorului.

• Fixati bine piesa de prelucrat.
• Setați unghiul dorit de tăiere în plan orizontal sau unghiul de teșire vertical.
• Porniți aparatul.
• Deplasați mânerul de comandă (14) încet spre partea de jos. Trebuie să împingeți comutatorul de siguranță (16) înainte de a face acest lucru.
• Tăiați prin piesa de prelucrat.
• Opriti aparatul electric.
• Așteptați opirea completă a discului ferăstrăului (2) înainte de a scoate piesa de prelucrat.

9.12 Tăierea pieselor speciale de lucru

Piesele de lucru curbate sau rotunde trebuie fixate pentru a nu aluneca.

Verificați să nu existe distanțe între piesa de lucru și ghidaj (4) sau masa de tăiere (5).

9.13 Înlocuirea discului ferăstrăului (Fig. 1)

Deconectați unealta de la priză înainte de a lucra cu discul ferăstrăului.

Aşteptați câtva timp înainte de a atinge discul. Poate fi foarte fierbinte.

Dinții discului de ferăstrău sunt foarte ascuțiți.

• Apăsați pârghia de deblocare a apărătoarei de disc(16), apoi rotiți către partea de sus apărătoarea retractabilă inferioară de disc(1) pentru a expune șurubul.
• Slăbiți șurubul de pe placa de montare a apărătorii utilizând unealta multifuncțională furnizată.
• Glisați către partea de sus placa de montare a apărătorii, pentru a expune discul ferăstrăului (2). Apărătoarea retractabilă inferioară a discului (1) va fi susținută de apărătoarea de disc.
• Apăsați complet butonul de blocare a axului (24) și tîneti-l în pozitie.
• Rotiti puțin surubul de fixare utilizând unealta multifunțională, până la blocarea axului.
• Slăbiți în sens orar şurubul de fixare și scoateți-l împreună cu flanșa exteriorară și cu discul ferăstrăului (2). Nu scoateți flanșa interiorară din ax.
• Aşezati discul nou pe ax și asigurati-vă că alezajul discului se potrivește în mod corespunzător cu flanșa interioară. Asigurati-vă că direcția de rotație indicată pe disc este aceeași cu cea indicată pe apărătoarea superioară fixă a discului.
• Asigurați discul ferăstrăului (2) cu flança exterioroară și şurubul de fixare. Strângeți şurubul de fixare în sens invers orar utilizând unealta furnizată.
• Rotiți cu mâna discul pentru a-l testa dacă se rotește uniform. Discul nu trebuie să aibă oscilații.
• Fixați în siguranță placa de montare a apărătorii și apărătoarea retractabilă inferioară a șdiscului (1), conform descrierii de mai sus.

La înlocuirea discului ferăstrăului, puteți strânge bara de glisare cu butonul de blocare (21).

10 CURĂȚAREA ȘI ÎNTREȚINEREA

Atenție! Înainte de a efectua orice lucrări asupra echipamentului, scoateți din priză.

10.1 Curățarea

Curățați periodic carcasa aparatului cu o cârpă moale, de preferință după fiecare utilizare.
- Dacă murdăria nu poate fi îndepărtată, folositi o cârpă moale umezită cu apă și săpun.
- Nu utilizați niciodată solventi cum ar fi petrolul, alcoolul, apa amoniacală etc. Acești solventi pot deteriora componentele din plastic.

Asigurați-vă că nu pătrunde apă în aparat!

10.2 Cablul de alimentare

În caz de deteriorare a cablului de alimentare (sau a fișei), acestea trebuie înlocuite. Înlocuirea cablului de alimentare trebuie efectuată doar de către un specialist (electrician calificat).

11 DATE TEHNICE

Tensiune / frecvență	220-240 V ~ 50 Hz
Puterea la intrare	1600 W (S6 25%)
Viteză fără solicitare	5000 min-1
Clasă de protectie	II
Dimensiune disc	210 mm x 30 mm x 2,6 mm

12 CAPACITATE DE TĂIERE

Unghi al mesei de tăiere	Unghi de înclinare a capului	Înălțime x lățime (mm)
90°	90°	70 x 305 mm
45°	90°	70 x 210 mm
90°	45°	35 x 305 mm
45°	45°	35 x 210 mm

13 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de presiune acustică LpA	92 dB(A)
Nivel de putere acustică LwA	105 dB(A)

ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă.

14 DEPOZITAREA

• Curățați temeinic întreaga mașină și accesoriiile sale.
• Nu depozitați la îndemâna copiilor. Depozitați într-o poziție stabilă și sigură, la loc uscat și răcoros, evitând temperaturile prea ridicate sau prea scăzute.
• Protejați aparatul de expunere la acțiunea directă a soarelui. Dacă este posibil, păstrați aparatul într-un loc întunecos.
• Nu păstrați în pungi de plastic, pentru a evita acumularea umezelii.

15 DEPANARE

PROBLEMÄ	CAUZÄ	ACTIUNE
Motorul nu funcționează.	Aparatul nu este alimentat cu electricitate.Motorul este suprasolicitat sau supraîncălzit.	Verificați sursa de alimentare și cordonul de alimentare.Lăsați aparatul să funcționeze la ralanti circa 2 minute pentru a se răci.
Vibrații prea puternice.	Sunt slăbite șuruburi sau componente.Ferăstrăul nu este montat corespunzător.Piesa de lucru nu este susținută corespunzător.	Strângeți toate șuruburile.Montați corespunzător ferăstrăul unghiular.Asigurați piesa de prelucrat.

16 GARANTIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.
• Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.
• Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.
• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.
• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
• Puteti obține întotdeauna mai multe informații, apelând numărul de telefon [phone].
• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.
• Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorectă de alimentare de la rețea. Această listă nu este exhaustivă.
• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.
• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.
• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, ...)
  Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

- Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

17 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu.

Componente uzate ale maşinilor electrice nu trebuie aruncate împreună cu gunoiul menajer. Reciclați atunci dacă există unități specializate de reciclare.

Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.

18 DECLARATIA DE CONFORMITATE

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că

Produsul: Ferăstrău unghiular cu glisare

Marcă de comerț: POWERplus

Model: POWX075710S

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

2011/65/EU

2006/42/EC

2014/30/EU

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN62841-1:2015

EN62841-3-9:2015

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2 : 2019

EN IEC61000-3-11 : 2019

Persoana care păstrează documentația tehnică: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,

Mertens Ludo

Ludo Mertens

Divizia de reglementare – Director de conformitate
