| Terméktípus | Akkumulátoros fűnyíró |
| Márka | Gardol |
| Modell | GAM-E 33/1 |
| Vágásszélesség | 33 cm |
| Vágási magasság | 25-65 mm (5 fokozat) |
| Gyűjtőkosár térfogata | 30 liter |
| Súly | 12,8 kg |
| Tápellátás | 2 db lítium-ion akkumulátor 20 V, 2,6 Ah (Power-X-Change Plus) |
| Töltő | 2 db töltő, bemenet 110-240 V ~ 50-60 Hz, kimenet 21 V / 0,8 A |
| Motor fordulatszám | 3400 ford/perc |
| Hangnyomásszint LpA | 79,4 dB(A) (bizonytalanság 3 dB) |
| Garantált hangteljesítményszint LWA | 96 dB(A) |
| Rezgés a kormánynál | ≤ 2,5 m/s² (bizonytalanság 1,5 m/s²) |
| Védettség típusa | IPX1 (fűnyíró) |
| Védettségi kategória | III (készülék) / II (töltő) |
| Központi vágásmagasság-állítás | Igen, karral (5 pozíció) |
| Kormány | Szétszerelhető, állítható magasság (2 pozíció oldalanként) |
| Kés | Cserélhető, meghúzási nyomaték 25 Nm |
| Garancia | 84 hónap (7 év) |
| Karbantartás | Használat után nedves ruhával tisztítás, ne használjon nagynyomású tisztítót, olajozza a kerekeket |
| Biztonság | Biztonsági leállítás retesszel, kivehető biztonsági dugó, a kés a motor leállása után is forog |
| Tartozékok | 2 akkumulátor, 2 töltő, gyűjtőkosár, használati utasítás, biztonsági előírások |
Gyakran ismételt kérdések - GAM-E 33/1 Gardol
Felhasználói kérdések a következőről GAM-E 33/1 Gardol
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűnyíró PDF formátumban ingyenesen! Találja meg kézikönyvét GAM-E 33/1 - Gardol és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GAM-E 33/1 márka Gardol.
HASZNÁLATI ÚTMUTATÓ GAM-E 33/1 Gardol
HU Eredeti használati utasítás Akkus fünyíró
SI Originalna navodila za uporabo Akumulatorska kosilnica za travo
HR Originalne upute za uporabu Akumulatorska kosilica za travu
Vibrácia na držadle a _h : ....≤ 2,5 m/s ^2
Faktor neistoty K: 1,5 m/s²

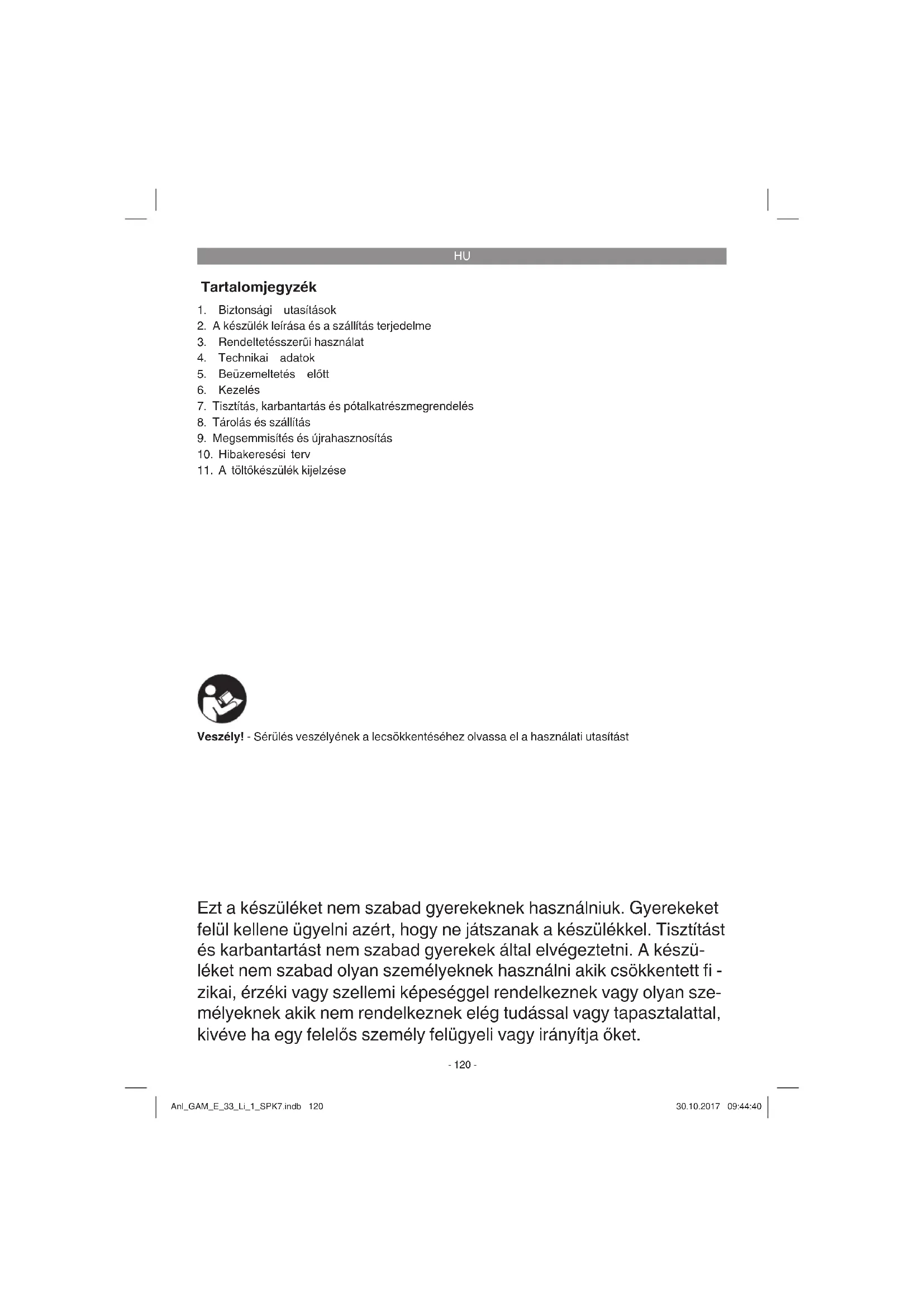

- Biztonsági utasítások
- A készülék leírása és a szállítás terjedelme
- Rendeltetésszerűi használat
- Technikai adatok
- Beüzemeltetés elött
- Kezelés
- Tisztítás, karbantartás és pótalkatrészmegrendelés
- Tárolás és szállítás
- Megsemmisítés és újrahasznosítás
- Hibakeresési terv
- A töltőkészülék kijelzése
Veszély! - Sérülés veszélyének a lecsökkentéséhez olvassa el a használati utasítást
Ezt a készüléket nem szabad gyerekeknek használniuk. Gyerekeket felül kellene ügyelni azért, hogy ne játszanak a készülékkel. Tisztítást és karbantartást nem szabad gyerekek által elvégeztetni. A készüléket nem szabad olyan személyeknek használni akik csökkentett fi -zikai, érzéki vagy szellemi képeséggel rendelkeznek vagy olyan személyeknek akik nem rendelkeznek elég tudással vagy tapasztalattal, kivéve ha egy felelös személy felügyeli vagy irányítja őket.
HU
Veszély!
A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekébe be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást / biztonsági utasításokat gondosan átolvasni. Örizze ezeket jól meg, azért hogy mindenkor a rendelkezésére álljanak az információk. Ha más személyeknek adná át a készüléket, akkor kérjük kézbesítse ki vele együtt ezt a használati utasítást / biztonsági utasításokat is. Nem vállalunk felelőséget olyan balesetekért vagy károkért, amelyek ennek az utasításnak és a biztonsági utasításoknak a fi gyelmen kívül ha- gyásából keletkeznek.
1. Biztonsági utasítások
A megfelelő biztonsági utasítások a mellékelt füzetecskében találhatóak! Veszély!
Olvason minden biztonsági utalást és utasítást el. A biztonsági utalások és utasítások betartásán belüli mulasztások következménye áramcsapás, tűz és/vagy nehéz sérülések lehetnek. Órizze meg a biztonsági utalásokat és utasításokat a jövőre nézve.
A készüléken található tájékoztató tábla magyarázata (15-ös kép)
- „Figyelmeztetés – Sérülések veszélyének a lecsökkentéséhez olvassa el a használati utasítást”
- Távolságot tartani!
- Vigyázat! – Éles vágókések – gondozási munkák előtt kihúzni a biztonsági csatlakozót. A motor kikapcsolása után a vágókések to-vább forognak!
- Óvnia a készüléket eső és nedvesség elöl
- Garantált hangtelyesítményszint: 96 dB
- Az akkut szakszerüen megsemmisíteni.
2. A készülék leírása és a szállítás terjedelme
2.1 A készülék leírása (képek 1/2)
- Kapcsolófül
- Felülsö tolófül
- Biztonsági csatlakozó
- Hordozó fogantyú
- Központi vágásmagasságelállítás
- Kidobó csapóajtó
- Füfelfogó kosár
- Akku
- Töltőkészülék
- Baloldali alulsó tolófül
- Jobboldali alulsó tolófül
- 2 Rögzítőcsavar az alulsó tolófülhöz
- 2 anya a felülsö gyorsszorításfunkciós tolófülhöz
- Kábelrögzítő kapcsok
- Töltésállapot kijelzése
2.2 A szállítás terjedelme és kicsomagolás (2-es kép)
Kérjük a leírott szállítási terjedelem alapján leellenőrizni a cikk teljességét. Hiányzó részek esetén forduljon a cikk vásárlása után legkésőbb 5 munkanapon belül egy érvényes vásárlási igazolás felmutatása mellett a szervízközponthoz vagy a eladóhelyhez, ahol vette a készüléket.
Kérjük vegye ehhez fi gyelembe az utasítás végén a szervíz-információkban található szavatossági táblázatot.
- Nyissa ki a csomagolást és vegye ki óvatosan a készüléket a csomagolásból.
- Távolítsa el a csomagolási anyagot valamint a csomagolási- / és szállítási biztosítékot (ha létezik).
- Ellenőrizze le, hogy teljes a szállítás terjedelme.
Ellenőrizze le a készüléket és a tartozékrészeket szállítási károkra. - Ha lehetséges, akkor örizze meg a csomagolást a garanciaidő lejáratának a végéig.
Veszély!
A készülék és a csomagolási anyag nem gyerekjáték! Nem szabad a gyerekeknek a műanyagtasakokkal, foliákkal és aprórészekkel játszaniuk! Fennáll a lenyelés és a megfulladás veszélye!
HU
A szállítás terjedelme
- Akkus-fünyírógép
- Akku (2x)
• Töltökészülék (2x)
• Eredeti üzemeltetési útmutató
• Biztonsági utasítások
3. Rendeltetésszerűi használat
A fünyírógép, házi- és hobbykerti privát használatra alkalmas.
Olyan kerti fünyírógépeket tekintünk házi- és hobbykertinek, amelyeknek az évi használata rendszeresen nem haladja meg az 50 órát és elsősorban a fü- és pázsitfelületek ápolására van- nak használva, nem pedig a nyilvános parkositott területekre, parkokra, sporthelyekre valamint a mező- és az erdőgazdaságban.
Figyelem! A kezelő testi veszélyeztetése miatt nem szabad a fünyírogépet bokrok, sövények és bozótok trimmelésére, valamint a tetői beültetéseken vagy a balkoni virágládákban levő kúszónövények és fűvek vágására és aprítására valamint a járdák tisztítására (leszívás) úgymint rotációs szárzúzóként az ágak és a sövénydarabok eldarabolásánál. Továbbá nem szabad a fünyírogépet motorkapaként használni és nem szabad használni a talajemelkedés elegyengetéséhez, mint például vakondtúrás.
Biztonsági okokból nem szabad a fünyírógépet más munkaszerszámok és bármilyen fajta egyébb szerszámkészletek meghajtó aggregátuma ként használni, kivéve ha ezek a gyártó által kifejezetten engedélyezve vannak.
A készüléket csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.
Kérjük vegye fi gyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy gyári használatra lettek konstruálva. Nem vállalunk szavatosságot, ha a készülék ipari, kézműipari vagy gyári üzemek területén valamint egyenértékű tevékenységek területén van használva.
4. Technikai adatok
Motorfordulatszám: 3400 perc ^1
Érintésvédelmi osztály: ....III
Súly: 12,8 kg
Vágásszélesség:....33cm
Füfelfogó kosár ürtartalom: ....30 liter
Hangnyomásszint L_pA 79,4 dB(A)
Bizonytalanság K_ : 3dB(A)
Garantált hangtelyesítményszint L _WA : ..... 96 dB(A)
Vibráció a nyélen a_n ......≤ 2,5 m/s²
Bizonytalanság K: 1,5 m/s²
Vágásmagasság elállítás: 25-65 mm; 5-fokozatban
Védelmi osztály: IPX1
2x Li-Ion akku Power-X-Change Plus
Feszültség: 20 V d.c.
Kapacitás: 2,6 Ah
A cellák száma: 5
2x Töltőkészülék Power-X-Charger
Bemeneti feszültség: .....110-240 V \~ 50-60 Hz
Kimeneteli feszültség: 21 V d. c.
Kimeneti áram: 800 mA
Érintésvédelmi osztály: ...... II/☐
Figyelem!
A töltökészüléket csak a Gardol Power-X-Charge széria Li-Ion elemeihez szabad felhasználni!
A zaj és a vibrálási értékek az EN ISO 3744:1995, ISO 11094: 1991 és az EN ISO 20643: 2008 nor- máknak megfelelően lettek mérve.
Csökkentse le a zajkibocsátást és a vibrálást egy minimumra!
Csak kifogástalan készülékeket használni.
- A készüléket rendszeresen karbantartani és megtisztítani.
- Illessze a munkamódját a készülékhez.
• Ne terhelje túl a készüléket.
- Hagyja adott esetben leellenőrizni a készüléket.
- Kapcsolja ki a készüléket, ha nem használja.
• Hordjonkesztyüket.
Fennmaradt rizikók
Akkor is ha előírás szerint kezeli ezt az elektromos szerszámot, mégis maradnak fennmaradó rizikók. Ennek az elektromos
HU
szerszámnak az építésmódjával és kivitelézésével kapcsolatban a következő veszélyek léphetnek fel:
- Tüdőkárok, ha nem visel megfelelő porvédőmaszkot.
- Halláskárosodás, ha nem visel megfelelő hallásvédöt.
Figyelmeztetés!
Ez a készülék az üzeme ideje alatt elektromágneses teret hoz létre. Ez a tér bizonyos körülmények közt befolyásolhatja az aktív és a passzív orvosi implantátumokat. A komoly és halálos sérülések veszélyének a lecsökkentéséhez, azt ajánljuk, hogy orvosi implantátumokkal rendelkező személyek a készülék kezelése előtt konzultálják az orvosukat vagy az orvosi implantátum gyártóját.
5. Beüzemeltetés előtt
A fünyírogép leszálításkor részben össze van szerelve. A tolófülnek és a felfogó kosárnak már a fünyírogép használata előtt fel kell szerelve lennie. Kövesse lépésről lépésre a használati utasítást és tájékozódjon az összeszerelésnél a képeken.
A tolófül felszerelése (képek 3-tol - 5-ig)
Először a rögzítőcsavarokkal (3-as kép/poz. 12) fel kell erősíteni az alulsó tolófület baloldalt (3-as kép/poz. 10) és jobboldalt (3-as kép/poz. 11) a fünyirógép gépházra. Azután rá kell tolni a felülső tolófület az alulsó tolófülre és oda kell rögzíteni a csavarokkal (4-es kép/poz. 13). Ehhez az alulsó tolófülön 2 különböző lyuk áll a rendelkezésére, azért hogy hozzá illesze a szármagasságot a kezelőhöz. Azután a kábeltartókkal (5-ös kép/poz. 14) felerősíteni a csatlakoztató vezetéket a tolófülre.
A felfogó kosár felszerelése (lásd a 6-os képet)
A felfogó kosár beakasztásához le kell kapcsolni a motort és a vágókésnek nem szabad forognia. A kidobó csapóajtót (6-os ábra/poz. 6) megemelni az egyik kézzel. A másik kézzel a fogantyúnál tartani a felfogó kosarat és felülröl beakasztani (6-os kép).
Töltésállás kijelző felfogó berendezés
A felfogó berendezés egy töltésállás kijelzővel (1-es ábra/poz. 15) rendelkezik. Ez a fűnyírogép üze-me alatt létrehozott légáram által nyillik ki. Ha a
fünyírás ideje alatt becsapódik a csapóajtó, akkor tele van a felfogó berendezés és ki kellene üríteni. A töltésállásjelző kifogástalan működéséhez a csapóajtó alatti lyukaknak mindig tisztáknak és áteresztőknek kell lenniük.
A vágási magasság elállítása
Figyelem!
A vágási magasságot csak kikapcsolt készülék és kihúzott biztonsági csatlakozó mellett szabad elvégezni.
Mielőtt elkezdené nyírni a füvet, ellenőrizze le, hogy nem-e tompa a vágószerszám és hogy a rögzítő eszközök nem e sérültek. Cserélje ki a tompa és / vagy sérült vágószerszámokat, azért hogy ne hozzon egy kiegyensúlyozatlanságot létre. Ennél a vizsgálatnál leállítani a motort és kihúzni a biztonsági csatlakozót.
A vágási magasság elállítását a következő képpen kell elvégezni (lásd a 7-es képet):
- Lefelé nyomni a kart (5).
- A kívánt vágási magasságra állítani a kart (5).
- Elengedni a kart (5) és leellenőrizni a biztos ülését az arretálásban.
A vágási magasság leolvasása
A vágási magasság 25-töl -65 mm-ig 5 fokozatban állítható be és le lehet olvasni a skálá.
Az akku feltöltése (kép 8)
- Kivenni az akku-csomagot a készülékböl. Ehhez nyomni az oldali reteszelő tasztert.
- Hasonlítsa össze, hogy a típustáblán megadott hálózati feszültség, megegyezik-e a fennálló hálózati feszültséggel. Dugja a töltőkészülék (9) hálózati csatlakozóját a dugaszoló aljzatba. Pislogni kezd a zöld LED.
- Dugja a töltőkészülékre (9) az akkut (8).
- „A töltökészülék kijelzése” alatti pontban egy táblázat található a töltökészüléken levő LED jelzések jelentéseivel.
A töltés ideje alatt valamennyire felmelegedhet az akku. De ez normális.
Ha az akku-csomag töltése nem lenne lehetséges, akkor kérjük vizsgálja meg,
- hogy a hálózati aljzatban van e hálózati feszültség
- hogy a töltőkontaktusokon kifogástalan e a kontaktus.
HU
Ha az akku-csomag töltése még mindig nem lehetséges, akkor kérjük,
• atöltőkészüléket
• és az akku-csomagot
a vevőszolgálatunkhoz beküldeni.
Az akku-csomag hosszú élettartamának az érdekében gondoskodnia kellene az akku-csomag időbeni újboli feltöltéséről. Ez minden esetben akkor szükséges, ha megállapítaná, hogy a készülék teljesítménye alábbhagy. Ne merítse ki sohasem teljesen az akku-csomagot. Ez az akku-csomag defektusához vezet!
Az akku feltöltése (kép 9-10)
Nyissa ki az akku fedelét. Ahhoz a 10-s képen mutatottak szerint húzni a csappantyút (poz. A) és felhajtani a fedelet. Akkor mind a két akkut a 10 ábrán mutatottak szerint bedugni a befogadókba.
Utasítás!
Csak egyforma töltésállpotú akkukat használni, ne kombináljo sohasem teli és félig töltött akkukat egymással Mindig mind a két akkut egyszerre feltölteni.
A gyengébb töltésállású akku határozza meg a készülék futási idejét. Az üzem előtt mindig mind a két akkunak teljesen fel kell töltve lennie. A fedél lehajtása által bezárni az akkufedelet és ügyelni a helyes bereteszelésre.
Akku-kapacitás jelző (11-as kép)
Nyomja meg az akku-kapacitás jelző (11-as kép/ poz. A) kapcsolóját. Az akku-kapacitáskijelző (11-as kép/poz. B) a 3 LED által szignalizálja az akku töltésállapotát.
Mind a 3 LED világít:
Az akku teljesen fel van töltve.
2 vagy 1 LED világít:
Az akku elegendő fennmaradt töltéssel rendelkezik.
1 LED pislog:
Üres az akku, töltse fel az akkut.
Minden LED pislog:
Az akku mélyen lemerült és defektes. Egy defektes akkut nem szabad többet használni és nem szabad többet tölteni!
6. Kezelés
Vigyázat!
A fünyírogép egy biztonsági kapcsolóval van felszerelve, azért hogy megakadályoza a jogosulatlan használatot. Közvetlenül a fünyírogépnek az üzembevétele előtt betenni a biztonsági csatlakozót (13-es ábra) és minden megszakításnál vagy a munka befejezésénél ismét eltávolítani a biztonsági csatlakozót.
Vigyázat!
Hogy elkerülje az akaratlan bekapcsolást, a fünyírogép egy bekapcsolás elleni zárral van felszerelve (12-es kép/ poz. A), amelyet le kell nyomni, mielött a kapcsolófület (12-es kép/ poz. 1) aktiválni lehetne. Ha elengedi a kapcsolókart, akkor kikapcsolódik a fünyírogép. Végezze el egy párszor ezt az eljárást, azért hogy biztos legyen benne, hogy a készülék helyesen működik. Mielött javításokat vagy karbantartási munkálatokat végezne el a készüléken, meg kell bizonyosodnia arról, hogy a kés nem forog és hogy ki van húzva a biztonsági csatlakozó.
Figyelmeztetés! Ha kiüríti a felfogó berendezést és még fut a gép, akkor ne nyissa ki sohasem a kidobáló csapóajtót. A forgó kés sérülésekhez vezethet.
A kidobáló csapóajtót és a füfelfogó zsákot mindig gondosan felerősíteni. Mielőtt eltávolítaná kikapcsolni a motort.
Állandóan be kell tartani a késgépház és a kezelő között a vezetőnyelek által megadott biztonsági távolságot. Különös óvatosság ajánlatos a cserjéknéli valamint lejtőknéli füvágásnál és a menetirány változtatásnál. Ügyeljen egy biztos állásra, hordjon nem csúszós, tapadós talpú lábbelit és hosszú nadrágot.
A lejtőhöz mindig keresztbe vágni a füvet. 15 fokú dölésen felüli lejtőknél biztonsági okokból nem szabad a fünyírógéppel vágni a füvet.
Legyen különösen óvatos a hátrafelé való mozgásnál és a fünyírógép húzásánál. Megbotlás veszélye!
Utasítások a helyes fűnyráshoz
A fünyírásnál egy átfedő munkamódszer ajánlatos.
Csak éles, kifogástalan késekkel vágni, azért
HU
hogy ne rojtosodjon ki a füszár és ne sárguljon meg a pázsit.
Egy tiszta vágáskép elérése érdekében a fünyírógépet lehetőleg egyenes pályákon vezet- ni. Ennél ezeknek a pályáknak mindig egy pár centiméterre fedniük kell egymást, azért hogy ne maradjonak csíkok állva.
Hogy milyen sürün kell nyírni a füvet, az alapjában véve a fü növési sebbeségétől függ. A fő növési időszakban (május-június) kétszer hetente, különben egyszer hetente. A vágási magasságnak 4 – 6 cm között kell lennie és a növésnek 4 – 5 cm között a következő vágásig. Ha egyszer hosszabbra nött volna, akkor utánna ne tegye azt a hibát, hogy azonnal visszavágja a normális magasságra. Ez káros a füre. Ne vágja akkor sohasem a fü magasságnak több mint a felét vissza.
Tartsa a fünyírógépház alsó oldalát mindig tisz-tán és távolítsa okvetlenül el a fülerakodásokat. Lerakódások megnehezítik az indítási folyamatot, befolyások a vágási minőséget és a fűkidobálást.
Lejtőknél a vágási pályát a lejtőhöz keresztbe kell fektetni. A fünyírógépnek a lecsúszását felfelé levő ferdeállítással lehet megakadályozni. A meglevő fűhosszúság szerint választani ki a vágási magasságot. Végezzen több átmenetet el, úgyhogy egyszerre maximálisan 4 cm füvet vágjon le.
Mielőtt bármilyen ellenőrzést végezne el a ké- sen, leállítani a motort. Gondoljon arra, hogy a kés a motor kikapcsolása után még egy pár másodpercig utánforog. Ne próbálja meg sohasem megállítani a kést. Ellenőrizze rendszeresen le, hogy a kés helyesen van e felerősítve, hogy jó állapotban van és jól meg van köszörülve. Ellenkező esetben, megköszörülni vagy kicserélni. Ha a mozgásban levő kés rácsapódik egy tárgyra, akkor kapcsolja ki a fünyírogépet és várja meg amig a kés teljesen le nem állt. Ellenőrizze azután le a kés és a késtartó állapotát. Ha ezek meg lennének sérülve akkor ki kell őket cserélni.
A felfogó kosarat azonnal ki kell üríteni miután a fünyírás közben fümaradékok maradnak fekve. Figyelem! A felfogó kosár levétele előtt kikapcsolni a motort és megvárni a vágószerszám nyugalmi állapotát.
A felfogó kosár levételéhez az egyik kézzel me-gemelni a kidobáló csapóajtót, a másik kézzel a felfogó kosarat a hordozó fogantyúnál fogva
kivenni. A biztonsági előírásnak megfelelően a felfogó kosár kiakasztása után becsapódik a kidobáló csapóajtó és bezárja a hátulsó kidobáló nyíllást. Ha ennél fűmaradékok maradnak lógva a nyíllásban, akkor a motor könnyebb indításához célszerű, a fűnyírógépet körülbelül 1 m-re hátrahúzni.
Ne távolítsa el kézzel vagy lábbal a fünyírogépházban és a dolgozószerszámon levő vágási javmaradékokat, hanem használjon megfelelő segédeszközöket, mint például keféket vagy kézi seprüket.
A jó összegyűjtés garantálásához a használat után belülről meg kell tisztítani a felfogó kosarat.
A felfogó kosarat csak kikapcsolt motornál és nyugalmi állapotban levő vágószerszámoknál beakasztani.
Az egyik kézzel megemelni a kidobáló csapóajtót és a másik kézzel a fogantyúnál fogva tartani a felfogó kosarat és felülröl beakasztani.
7. Tisztítás, karbantartás és pótalkatrészmegrendelés
Veszély!
Minden tisztítási munkálatok előtt kihúzni a biztonsági csatlakozót (13-es ábra).
7.1 Tisztítás
- Tartsa a védőberendezéseket, szellőztető réseket és a gépházat annyira por- és piszokmentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sürített levegővel.
- A fünyírogépet nem szabad folyó vízzel, különössen nem magas nyomás alatt levővel tisztítani.
- Ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
- A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztitani. Ne használjon tiszító vagy oldó szereket; ezek megtámadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerüljön víz a készülék belsejébe.
- Ha lehetséges, akkor a fünyirógépet egy kefével vagy egy ronggyal tisztítani meg.
HU
7.2 Szénkefék
Túlságos szikraképződés esetén, ellenőriztesse le a szénkeféket egy villamossági szakember által.
Veszély! A szénkeféket csak egy villamossági szakember cserélheti ki.
7.3 Karbantartás
- Az elkopott vagy sérült késeket, késhordókat és csapszegeket készletenként kell egy feljogosított szakember által kicserélétetni, azért hogy megtartsa a kiegyensúlyozottságot.
Gondoskodjon arról, hogy minden rögzítőegység (csavarok, anyák stb.) mindig feszesen meg legyenek húzva, úgy hogy biztosan tudjon dolgozni a fűnyírogéppel. - Ellenőrizze sürübben le a füfelfogóberendezést elkopás jeleire.
- Elkopott vagy károsult részeket kicserélni.
- Egy hosszú élettartam érdekébe minden csavarrészt valamint kereket és tengelyt meg kellene tisztítani és utánna megolajozni.
A fünyirógép rendszeres ápolása nem csak egy hosszú tartósságot és teljesítményképességet biztosít, hanem a pázsitjának a gondos és egyszerű fünyírásához is hozzájárul. - A kopásnak legjobban kitett alkatrész a kés. Ellenőrizze rendszeresen le a kés állapotát valamint a felerősítését. Ha elkopott a kés, akkor azonnal ki kell cserélni vagy meg kell köszörülni. Ha a fünyírógép túlságos vibrálása lép fel, akkor ez annyit jelent, hogy a kés nincs helyesen kiegyensúlyozva vagy hogy ütések által deformálódott. Ebben az esetben meg kell javítani vagy ki kell cserélni.
- A készülék belsejében nem található további karbantartandó rész.
7.4 A kés kicserélése
Biztonsági okokból azt ajáljuk, hogy a kés kicserélését egy autorizált szakember által végeztesse el. Vigyázat! Hordjon munka - kesztyüket! Csak originális késeket használni, mert különben bizonyos körülmények között nincsennek garantálva a funkciók és a biztonság.
A kés kicseréléséhez a következő képpen járjon el:
- Eressze meg a rögzítőcsavart (lásd a 14-es ábrát).
- Vegye le a kést és cserélje ki egy újért.
- Az új kés beszerelésénél kérjük ügyeljen a kés beszerelési irányára. A kések szélszárnyainak a motorházba befelé kell nyúlniuk (lásd a 14-es ábrát). A befogadó kupoláknak meg
kell egyezniük a késben található stancolatoknak.
- Ezután húzza az univerzális kulccsal ismét feszesre a rögzítőcsavart. A szorítási nyoma-téknak cca. 25 Nm-nek kellene lennie.
A szezon végén végezzen el a fünyírógépen egy általános kontrollt és távolítsa el az összegyült maradékokat. Minden szezonstart előtt okvetlenül leellenőrizni a kés állapotát. Javítások esetén forduljon a vevőszolgáltatási helyünkhoz. Csak originális pótalkatrészeket használni
7.5 A pótalkatrész megrendelése:
Pótalkatrész megrendésénél a következő adatokat kellene megadni:
• A készülék típusát
• A készülék cikk-számát
• A készülék ident- számát
A szükséges pótalkatrész pótalkatrész számát
Aktuális árak és inforációk a www.isc-gmbh.info alatt találhatóak.
Pótkés cikk-szám: 34.054.52
8. Tárolás és szállítás
Tárolás
A készüléket és a készülék tartozékait egy sötét, száraz és fagymentes valamint gyerekek számára nem hozzáférhető helyen tárolni. Az optimális tárolási hömérséklet 5 °C és 30 °C között van. Az elektromos készüléket az eredeti csomagolásban örizni meg.
Szállítás
- Mielött szállítaná a készüléket, kapcsolja azt ki és válassza le az áramellátásról.
Ha léteznek, akkor szerelje fel a szállítási védőberendezéseket. - Védje a készüléket károk és erős rezgések elöl, amelyek különösen a gépjárművekben történő szállításnál lépnek fel.
- Biztosítsa a készüléket elcsúszás és eldölés ellen.
HU
9. Megsemmisítés és újrahasznosítás
A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémböl és műanyagokból. Defektes készülékek nem tartoznak a házi hulladékok közé. Szakszerű megsemmisítéshez le kellene adni a készüléket egy megfelelő gyűjtőhelyen. Ha nem ismer gyűjtőhelyeket, akkor érdeklődjön ütánna a köz-ségi önkormányzatnál.
HU
10. Hibakeresési terv
| Hiba Lehetséges okok elhárításuk | ||
| Nem indul a motor a) | Defektes a motor vagy a kondenzátorb) Kioldódott a csatlakozás a motoron vagy a kondenzátoronc) El van dugulva a fünyírógépházd) Nincs bedugva a biztonsági kapcsolóe) Nincs helyesen bedugva az akku | a) a vevőszolgáltatási mühely általb) a vevőszolgáltatási mühely általc) Megtisztítani a gépházat, azért hogy a kés szabadon fussond) Bedugni a biztonsági kapcsolót (lásd az 6.-ot)e) Eltávolítani az akkut és újból bedugni (lásd az 5.-ot) |
| Alábbhagy a motor-teljesítmény | a) túl magas vagy túl nyirkos a füb) Eldugulva a fünyírógépházc) Túl erössen el vannak kopva a késekd) Alábbhagy az akkukapacitás | a) Korrigálni a vágásmagasságot, megváltoztatni az elektronikabeállítástb) Megtisztítani a gépházatc) Kicserélni a késtd) Leellenőrizni az akkukapacitást és adott esetben feltölteni az akkut (lásd az 5.-ot) |
| Nem tiszta a vágás a) | Elkopva a késb) Rossz a vágásmagasság | a) Kicserélni a kést vagy utánköszörülnib) Korrigálni a vágásmagasságot |
Utasítás! A motor védelmének érdekében, az egy hőkapcsolóval van felszerelve, mely egy túlterhelés esetén lekapcsol és egy rövid lehülési idő után autómatikusan bekapcsol!
HU
11. A töltőkészülék kijelzése
| Kijelzési státusz Jelentés és teendők | |
| Zöld pislog Üzemkészenlét | Rá van kapcsolva a töltőkészülék a hálózatra és üzemkész, az akku nincs a töltőkészülékben |
| Piros ég Tölteni | A töltőkészülék tölti az akkut. |
| Zöld ég Az akku fel van töltve és használatra kész.(töltési időtartam 1,5 Ah akku: cca. 2h)(töltési időtartam 3,0 Ah akku: cca. 4h)(töltési időtartam 4,0 Ah akku: cca. 5h)(töltési időtartam 5,2 Ah akku: cca. 612 h)Teendő:Vegye ki az akkut a töltőkészülékből. Válassza le a töltőkészüléket a hálózatról. | |
| Piros pislog Hiba | Nem lehetséges tovább a töltési folyamat. Defektes az akku vagy a töltőkészülék.Teendő:Egy defektes akkut nem szabad többet tölteni.Vegye ki az akkut a töltőkészülékből. |
| A piros és a zöld váltakozóan pislog | HőmérsékletzavarTúl forró az akku (például direkti napsugárzás) vagy túl hideg ( 0^ alatt)Teendő:Vegye ki az akkut és tárolja 1 napig szobahőmérsékletnél (cca. 20^ ). Ha ez a hiba azután még mindig fellépne, akkor az akku mélyen le van merülve és nem szabad többé tölteni vagy használni. Távolítsa el az akkut a töltőkészülékből. |
HU
Csak az EU-országoknak
Ne dobjá az elektromos szerszámokat a háztartási hulladék közé!
Az elektromos és elektronikus-öregkészülékek 2012/19/EG európai irányvonala és anemzeti jogba való átvétele szerint az elhasznált elektromos szerszámokat szétválasztva kell összegyűjteni és vissza kell vezetni egy környezetvédelemnek megfelelő újrafelhasználáshoz.
Recycling-alternatívák a visszaküldési felszólításhoz:
Az elektromos készülék tulajdonosa, a tulajdon feladása esetében köteles a visszaküldés helyett alternativ a szakszerű értékesítéssel kapcsolatban összedolgozni. Az öreg készüléket ehhez egy visszavevő helynek is át lehet hagyni, amely elvégzi a nemzeti körforgásipari- és hulladéktörvények értelmében levő megsemmisítést. Ez nem érinti az öreg készülékek mellékelt elektromos alkotórészek nélküli tartozékait és segítöeszközeit
A termékek dokumentációjának és a kisérőpapírjainak az utánnyomtatása vagy egyébb sokszorosítása, kivonatosan is csak az iSC GmbH kihangsúlyozott beleegyezésével engedélyezett.
Technikai változtatások jogát fenntartva
HU
Szervíz-információk
A garanciaokmányokban megnevezett minden országban kompetens szervíz-partnereket tartunk fenn, akik kontaktusi lehetőségét kérjük vegye ki a garanciaokmányból. Ezek minden szervíz-ügyben mint javítás, pótalkatrész- és gyorsan kopó rész-ellátás vagy a fogyóeszközök megrendelhetőségével kapcsolatban a rendelkezésére állnak.
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
| Kategória Példa | |
| Gyorsan kopó részek* Szénkefék, Akku | |
| Fogyóeszköz/ fogyórészek* Kés | |
| Hiányzó részek |
* nincs okvetlenül a szállítás terjedelmében!
Hiányok vagy hibák esetén kérjük a hibaesetet a www.isc-gmbh.info alatt bejelenteni. Kérjük ügyeljen egy pontos hibaleírásra és felelje meg mindenesetre a következő kérdéseket:
- Működött már egyszer a készülék, vagy elejétől kezdve már defekt volt?
Feltünt Önnek a defekt fellépése előtt valami a készüléken (tünet a defekt előtt)? - Az Ön véleménye szerint mi a készülék hibás működése (főtünet)? Írja le ezt a hibás működést.
HU
Garanciaokmány
Tisztelt Vevő,
termékeink szigorú minőségi ellenőrzés alá vannak vetve. Ha ez a készülék mégis egyszer nem működne kifogástalanul, akkor azt nagyon sajnáljuk és kérjük Önt forduljon, az ebben a garanciakártyában megadott cím alatt található szervízszolgáltatásunkhoz, vagy az eladóhelyhez, amelyiknél a készüléket vette. A garanciaigény érvényesítésével kapcsolatban a következő érvényes:
-
Ezek a garanciafeltételek csak kizárólagosan a fogyasztóknak szólnak, ez annyit jelent hogy természetes személyeknek, akik nem szánják ezt a terméket sem üzemserű sem egyébb önálló tevékenységeik körén belül használni. Ezek a garanciafeltételek szabályozzák a kiegészítő garanciateljesítményeket, amelyeket a lent megnevezett gyártó a vásárlóknak az új készülékeire igér a törvényileg előírt garanciaszolgálathoz kiegészítően. A jogi szavatossági igényei, nincsennek ez a garnacia által érintve. A garanciateljesítményünk az Ön számára díjmentes.
-
A garanciateljesítmény csak kizárólagosan az Ön által, a lent megnevezet gyártótol megvásárolt új készüléken felmerülő olyan hibákra terjed ki, amelyek bebizonyíthatóan egy anyaghibán vagy egy gyári hibán alapszanak és korlátolva van választásunk szerint, vagy ezeknek a hibáknak az elháritására vagy a készülék kicserélésére.
Kérjük vegye figyelembe, hogy a készülékeink rendeltetésük szerint nem az ipari, kézműipari vagy szakmai használatra lettek konstruálva. Ezért a garanciaszerződés nem jön létre, ha a készülék a garancia ideje alatt kisipari, kézműipari vagy ipari üzemek területén lett használva vagy ha, egyenértékű igénybevételnek lett kitéve.
- A szavatosságunk alol ki vannak véve:
- olyan károk a készüléken, amelyek az összeszerelési utasítás figyelmen kívül hagyása vagy amelyek a nem szakszerű felszerelés, a használati utasítás figyelmen kívül hagyása (mint például egy rossz hálózati feszültségre vagy áramfajtára való rákapcsolás), vagy a karbantartási és biztonsági határozatok figyelmen kívül hagyása vagy a készüléknek egy nem normális környezeti feltételeknek történő kitétele vagy egy hiányos ápolás és karbantartás által keletkeztek.
- károk a készüléken, amelyek egy rossz bánásmód vagy nem szakszerű használatok (mint például a készülék túlterhelése vagy nem engedélyezett betétszerszámok vagy tartozékok használata), idegen testeknek a készülékbe levő behatolása (mint például homok, kövek és por, szállítási károk), erőszak kifejtése vagy idegenkezűség (mint például leesés általi károk) által jöttek létre.
- károk a készüléken vagy a készülék részein, amelyek a használatnak megfelelő, szokásos vagy egyébb természetes elkopásra vezethetőek vissza.
-
A garancia időtartama 84 hónap és a készülék vásárlasi napjával kezdődik. Garanciaigényeket a garancia idő lejárata előtt kell, két héten belül, a defekt felismerése után érvényesíteni. Ki van zárva a garanciaigények érvényesítése a garanciaidő letelte után. A készülék javítása vagy kicserélése nem hosszabbítja meg a szavatosság idejét, se nem indul ez a teljesítmény által egy új garanciaidő a készülékre vagy az esetleg beépített pótalkatrészekre. Ez egy helyszíni szervíz esetében is érvényes.
-
A garanciajogának az érvénysítéséhez kérjük jelentse be a defektes készüléket a következő cím alatt: www.isc-gmbh.info. Kérjük tartsa készenlétben az új készülék ön általi vásárlásának a bizonylatát vagy más igazolásait. Olyan készülékeket, amelyek megfelelő igazolás vagy típustábla nélkül kerülnek beküldésre, azok hiányzó hozzárendelési lehetőség miatt ki vannak zárva a garnciateljesítmény alol. Ha a készülék defektjére kiterjed a garnciateljesítményünk, akkor azonnal visszakap egy megjavított vagy egy új készüléket.
Ennek a használati utasításnak a szervíz-információja szerint utalunk ennek a garanciának a gyorsan kopó részekkel, használati részekkel és hiányzó részekkel kapcsolatban fennálló fenntartásáira.
