Produkttype	Akku-plæneklipper
Mærke	Gardol
Model	GAM-E 33/1
Klippebredde	33 cm
Klippehøjde	25-65 mm (5 trin)
Opsamlingskurv volumen	30 liter
Vægt	12,8 kg
Strømforsyning	2 lithium-ion-batterier 20 V, 2,6 Ah (Power-X-Change Plus)
Lader	2 ladere, indgang 110-240 V ~ 50-60 Hz, udgang 21 V / 0,8 A
Motoromdrejningshastighed	3400 o/min
Lydtryksniveau LpA	79,4 dB(A) (usikkerhed 3 dB)
Garanteret lydeffektniveau LWA	96 dB(A)
Vibration på styret	≤ 2,5 m/s² (usikkerhed 1,5 m/s²)
Beskyttelsestype	IPX1 (plæneklipper)
Beskyttelsesklasse	III (apparat) / II (lader)
Central klippehøjdejustering	Ja, via håndtag (5 positioner)
Styr	Aftageligt, højdejusterbart (2 positioner pr. side)
Blad	Udskifteligt, tilspændingsmoment 25 Nm
Garanti	84 måneder (7 år)
Vedligeholdelse	Rengøring efter brug med fugtig klud, ikke højtryksrenser, olie hjulene
Sikkerhed	Sikkerhedsstop med lås, aftagelig sikkerhedsstik, blad fortsætter efter motorstop
Medfølgende tilbehør	2 batterier, 2 ladere, opsamlingskurv, brugsanvisning, sikkerhedsinstruktioner

Ofte stillede spørgsmål - GAM-E 33/1 Gardol

Hvordan justerer jeg klippehøjden på Gardol GAM-E 33/1 plæneklipperen?

Klippehøjden justeres ved at trykke det centrale justeringshåndtag (mærke 5) ned og placere det i den ønskede position (5 trin fra 25 til 65 mm). Slip håndtaget, og kontrollér, at det er låst fast i stopanordningen. Advarsel: Motoren skal være slukket, og sikkerhedsstikket skal fjernes før justering.

Hvordan oplader jeg batterierne til plæneklipperen?

Tag batterierne ud af apparatet ved at trykke på sideknappen. Sæt laderen i en stikkontakt (110-240 V). Indsæt batteriet i laderen. Den røde lampe lyser under opladning (varighed ca. 3 timer 15 min for 2,6 Ah). Den grønne lampe angiver, at opladningen er færdig. Tag laderen ud af stikkontakten, og fjern batteriet. Brug kun batterier med samme ladeniveau, og oplad altid begge samtidigt.

Hvordan monterer jeg styret på Gardol GAM-E 33/1 plæneklipperen?

Fastgør først de nederste styr (højre og venstre) på huset med monteringsskruerne (fig. 3). Sæt det øverste styr på de nederste styr, og vælg et af to huller til højdejustering (fig. 4). Spænd skruerne. Fastgør forbindelseskablet til styret med kabelbindere (fig. 5).

Hvordan udskifter jeg bladet på plæneklipperen?

Brug arbejdshandsker. Sluk motoren, og fjern sikkerhedsstikket. Løsn bladets fastgørelsesskrue (fig. 14) og fjern bladet. Monér det nye blad med den rigtige retning: vingerne skal vende op mod motorhuset. Spænd skruen til ca. 25 Nm. Brug kun originalt blad (ref. 34.054.52).

Hvad betyder laderens display?

- Blinkende grøn lampe: Laderen er klar, batteri ikke isat. - Rød lampe konstant: Opladning i gang. - Grøn lampe konstant: Opladning færdig. - Blinkende rød lampe: Fejl, batteri eller lader defekt. - Rød og grøn lampe blinker skiftevis: Termisk forstyrrelse (batteri for varmt eller for koldt).

Hvad gør jeg, hvis plæneklipperen ikke starter?

Kontrollér først, at sikkerhedsstikket er tilsluttet og batteriet er isat. Hvis motoren ikke starter i højt græs, flyt plæneklipperen til en lavere overflade. Rens huset, hvis det er tilstoppet. Hvis problemet fortsætter, kontakt kundeservice (motoren eller kondensatoren kan være defekte).

Hvordan rengør og vedligeholder jeg plæneklipperen?

Efter hver brug rengøres hus og blad med en fugtig klud og lidt sæbe. Brug aldrig højtryksrenser eller rindende vand. Olie hjul og aksler. Kontrollér jævnligt bladets og fastgørelsernes tilstand. Opbevar apparatet tørt, frostfrit (5-30 °C).

Hvordan tømmer jeg opsamlingskurven?

Sluk motoren, og vent til bladet stopper helt. Løft udkastklappen med den ene hånd, og tag opsamlingskurven ud ved håndtaget. Tøm den. For at sætte den på plads igen, løft klappen og hæng kurven på plads oppefra. Hvis græsrester blokerer åbningen, træk plæneklipperen ca. 1 m tilbage før genstart.

Hvad er de vigtige sikkerhedsforskrifter?

- Læs brugsanvisningen før brug. - Hold afstand (bladene er skarpe). - Fjern sikkerhedsstikket før vedligeholdelse. - Bladene fortsætter med at dreje efter stop. - Beskyt apparatet mod regn. - Klipp aldrig i skråninger over 15 %. - Brug skridsikre sko og bukser. - Lad ikke børn bruge apparatet.

Hvordan opbevarer og transporterer jeg plæneklipperen?

Opbevar plæneklipperen et mørkt, tørt, frostfrit sted utilgængeligt for børn (ideel temperatur 5-30 °C). Før transport, sluk den og tag strømmen. Brug transportbeskyttelse, hvis tilgængelig. Beskyt den mod stød og glidning i køretøjet.

BRUGSANVISNING GAM-E 33/1 Gardol

DK Original betjeningsvejledning Akku plæneklipper

NO Original-driftsveiledning Akku gressklipper

IS Upprunalegar notandaleiðbeiningar Rafmagnssláttuvél

SE Original-bruksanvisning Batteridriven gräsklippare

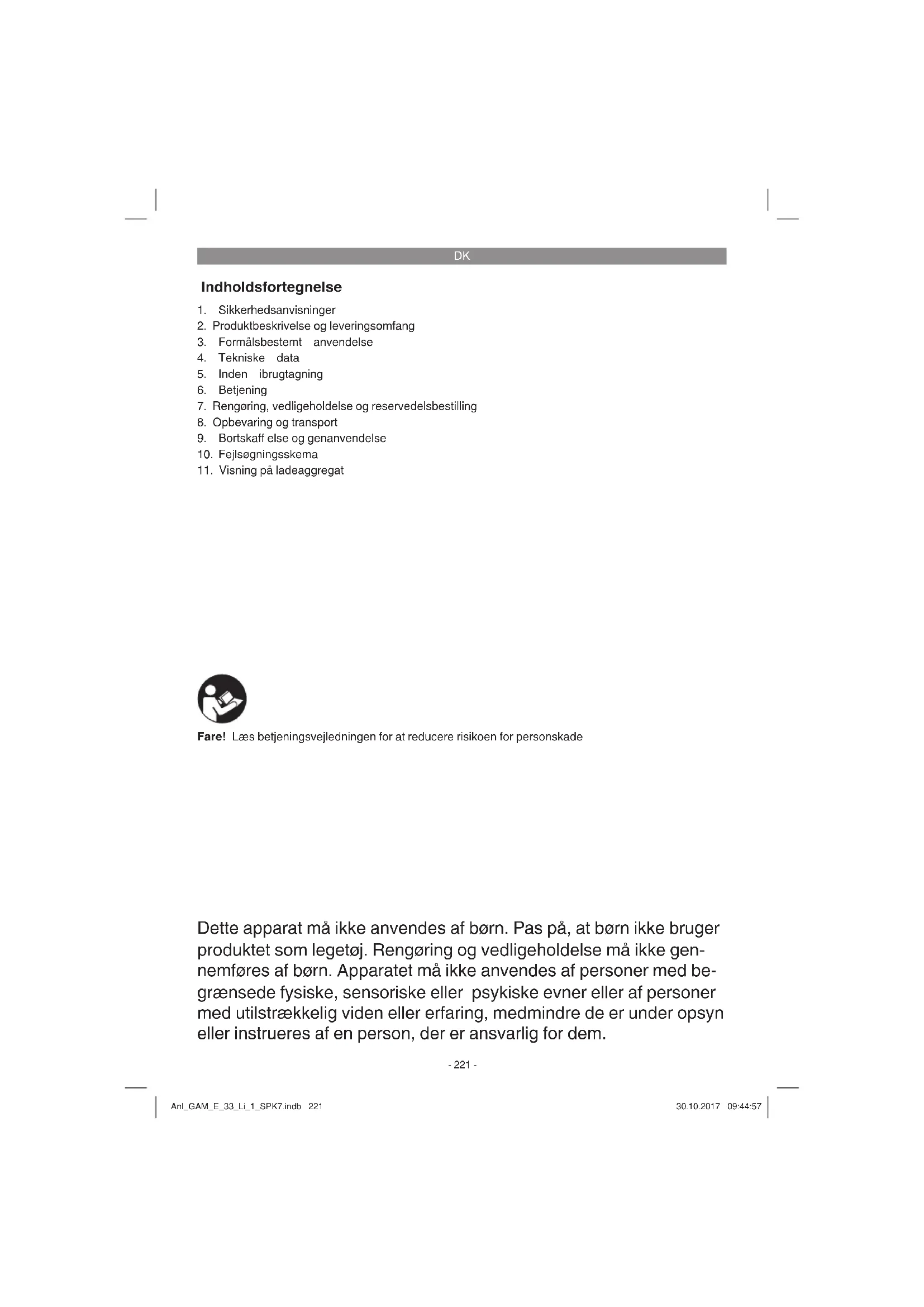

1. Sikkerhedsanvisninger
2. Produktbeskrivelse og leveringsomfang
3. Formålsbestemt anvendelse
4. Tekniske data
5. Inden ibrugtagning
6. Betjening
7. Rengøring, vedligeholdelse og reservedelsbestilling
8. Opbevaring og transport
9. Bortskaff else og genanvendelse
10. Fejlsøgningsskema
11. Visning på ladeaggregat

Fare! Læs betjeningsvejledningen for at reducere risikoen for personskade

Dette apparat må ikke anvendes af børn. Pas på, at børn ikke bruger produktet som legetøj. Rengøring og vedligeholdelse må ikke gen- nemføres af børn. Apparatet må ikke anvendes af personer med be- grænsede fysiske, sensoriske eller psykiske evner eller af personer med utilstrækkelig viden eller erfaring, medmindre de er under opsyn eller instrueres af en person, der er ansvarlig for dem.

DK

Fare!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte.

Fare!

Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

Oplysningsskiltenes betydning (se fi g. 15)

1 Læs betjeningsvejledningen, inden du tager maskinen i brug!
2 Hold afstand!
3 Forsigtig! - Skarpe skæreknive -træk sikkerhedsstikket ud, før vedligeholdelsesarbejde påbegyndes. Skæreblade fortsætter med at dreje rundt, efter at motoren er blevet slukket!
4 Beskyt maskinen mod regn og fugt
5 Garanteret lydeff ektniveau: 96 dB
6 Akkumulatorbatteriet skal bortskaff es ifølge miljøforskrifterne

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fi g. 1/2)

1. Drivhåndtag
2. ∅verste föreskaft
3. Sikkerhedsstik
4. Bæregreb
5. Central indstilling af klippehøjde
6. Dækplade
7. Græsopsamlingsboks
8. Akkumulatorbatteri
9. Ladeaggregat
10. Venstre nederste föreskaft
11. Højre nederste føreskaft
12. 2 fastspændingsskruer til nederste føreskaft
13. 2 møtrikker til øverste føreskaft med hurtigspændefunktion
14. Kabelklemmer
15. Fyldindikator

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

• Åbn pakken, og tag forsigtigt maskinen ud af emballagen.
• Fjern emballagematerialet samt emballage-/ og transportsikringer (hvis sådanne forefin- des).
  • Kontroller, at der ikke mangler noget.
• Kontroller maskine og tilbehør for transportskader.
• Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

Fare!

Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

• Akku-græsslåmaskine
• 2 x akkumulatorbatteri
• 2 x ladeaggregat
• Originalbetjeningsvejledning
• Sikkerhedsanvisninger

DK

Græsslåmaskinen er beregnet til brug i private haver.

En græsslåmaskine anses som hjælpemiddel til privat havebrug, hvis det årlige antal brugstimer som hovedregel ikke overstiger 50 timer, og hvis anvendelsesformålet hovedsageligt omfatter pleje af græs eller plænearealer, dog ikke i off entlige anlæg, parker og på sportspladser. Desuden falder skovbrug uden for rammerne af "privat havebrug".

Vigtigt! Græsslåmaskinen må ikke anvendes til trimning af buske eller hække, til klipning og fi ndeling af slyngplanter eller klipning af græs på tagbeplantninger eller i altankasser eller til friblæsning (udsugning) af gangstier eller som hak-kemaskine til gren- og hækkemateriale, da dette vil være til stor fare for brugeren. Endvidere må græsslåmaskinen ikke anvendes som motorfræser eller til planering af jordhævninger, som f.eks. muldvarpeskud.

Af sikkerhedsgrunde må græsslåmaskinen ikke benyttes som drivaggregat for andet arbejdsværktøj eller værktøjssæt, medmindre producenten har givet sin udtrykkelige tilladelse.

Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Motoromdrejningstal: 3400 min ^-1
Kapslingsklasse:....III
Vægt: 12,8 kg
Klippebredde: 33 cm
Opsamlingsboksens volumen: ....30 liter
Lydtryksniveau L_dA : 79,4dB(A)
Usikkerhed K_pA : 3 dB(A)
Garanteret lydeff ektniveau L_WA 96 dB(A)
Vibration på førestang a: ....≤ 2,5 m/s²
Usikkerhed K: 1,5 m/s
Indstilling af klippehøjde: ......25-65 mm; 5 trin
Beskyttelsesgrad: IPX1

2x Li-Ion-akkubatteri Power-X-Change Plus

Spænding: 20 V d.c.

Kapacitet: 2,6 Ah

Celleantal: 5

2x ladeaggregat

Indgangsspænding: .....110-240 V \~ 50-60 Hz

Udgangsspænding: 21 V d. c.

Udgangsstrøm: 0,8 A

Kapslingsklasse: .....II /☐

Pas på!

Ladeaggregatet må kun anvendes til Li-Ion-batterier fra Gardol Power-X-Change-serien!

Støj- og vibrationstal er målt i henhold til standarderne EN ISO 3744; 1995, ISO 11094. 1991 og EN ISO 20643:beregnet 2008.

Støjudvikling og vibration skal begrænses til et minimum!

• Brug kun intakte og ubeskadigede maskiner.
• Vedligehold og rengør maskinen med jævne mellemrum.
• Tilpas arbejdsmåden efter maskinen.
  • Overbelast ikke maskinen.
• Lad i givet fald maskinen underkaste et efter-syn.
• Sluk maskinen, när den ikke benyttes.
  Bærhandsker.

Forsigtig!

Tilbageværende risici

Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risiko-faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konst-

DK

ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet støvmaske.
2. Høreskader, såfremt der ikke bæres egnet høreværn.
3. Helbredsskader, som følger af hånd-arm-vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.

Fare!

Dette el-værktøj frembringer et elektromagnetisk felt under driften. Dette felt kan under visse omstændigheder indvirke på aktive eller passive medicinske implantater. For at reducere faren for alvorlige eller dødelige kvæstelser anbefaler vi, at personer med medicinske implantater konsulterer deres læge og producenten af implantatet, inden maskinen tages i brug.

5. Inden ibrugtagning

Græsslåmaskinen er delmonteret ved leveringen. Føreskaftet og opsamlingsboksen skal monteres komplet, inden græsslåmaskinen tages i brug. Læs og overhold betjeningsvejledningen trin for trin og kig på billederne under samlingen.

Påsætning af føreskaft (fi g. 3 til 5)

Først skal de nederste føreskafter til venstre (fi g. 3/pos.10) og til højre (fi g. 3/pos. 11) fastgøres på maskinhuset med fastgørelsesskruerne (fi g. 3/pos. 12). Så skal det øverste føreskaft skubbes hen på de nederste føreskafter og fastgøres med skruerne (fi g. 4/pos. 13). Hertil står der 2 forskellige huller til rådighed på de nederste føreskafter, disse bruges til at tilpasse førestangens højde, så den passer til brugeren. Fastgør til sidst tilslutningsledningen på føreskaftet med kabelholderne (fi g. 5/pos. 14).

Påsætning af opsamlingsboks (se fi g. 6)

Motoren skal være slukket, og skærebladet må ikke dreje rundt, når opsamlingsboksen sættes på. Løft op i dækpladen (fi g. 6/pos. 6) med den ene hånd. Tag fat i opsamlingsboksens greb med den anden hånd og sæt den på ovenfra (fi g. 6).

Påfyldningsindikator opsamler

Opsamlingsanordningen er udstyret med en niveauindikator (fi g.1/pos.15). Denne åbnes af luftstrømmen, som maskinen frembringer under drift. Falder klappen i under arbejdet, er opsamleren fuld og skal tømmes. For at niveauindikatoren kan fungerer fejlfrit skal hullerne under klappen holdes rene og gennemtrængelige.

Indstilling af klippehøjde

Vigtigt!

Maskinen skal være slukket, og sikkerhedsstikket trukket ud, når klippehøjden indstilles.

Inden du begynder at slå græs, skal du kontrollere, at skæreværktøjet ikke er stumpt, og at alle fastgøringsanordninger er intakte. Stumpt og/eller beskadiget skæreværktøj skal skiftes ud, så der ikke opstår uligevægt. Kontrollen foregår med motoren slukket og sikkerhedsstikket trukket ud.

Indstilling af klippehøjde foretages således (se fi g. 7):

1. Tryk armen (5) nedad.
2. Stil håndtaget (5) på den ønskede slåhøjde.
3. Slip armen (5) og kontroller, at den sidder sikkert i låsningen.

Afl æsning af klippehøjde

Klippehøjden kan indstilles i 5 trin fra 25-65 mm og kan afl æses på skalaen.

Opladning af akku (fi g. 8)

1. Tag akkupack'en ud af holderen på produktet: Det gøres ved at trykke på anslagsknappen i siden.
2. Kontroller, at netspændingen, som står anført på mærkepladen, svarer til den forhändenværende netspænding. Sæt stikket til lade-aggregatet (9) i stikkontakten. Den grønne LED-lysdiode begynder at blinke.
3. Sæt akkuen (8) på ladeaggregatet (9).
4. Under punkt 11 „Visninger på ladeaggregatet“ fi ndes en oversigt over LED-visningernes betydning.

Under opladningen kan akkuen blive varm. Dette er helt normalt.

Hvis det ikke er muligt at oplade akkupack'en, skal du kontrollere,

• om der er netspænding i stikkontakten
• om forbindelsen til ladekontakterne er i orden.

Hvis det stadigvæk ikke er muligt at oplade akkupack'en, bedes du indsende,

• ladeaggregatet
• samtakkupack'en
  til vores kundeservice.

DK

Sørg for at genoplade akkupack'en i god tid for at sikre en lang levetid. Genopladning skal under alle omstændigheder ske, når du kan konstatere, at maskinens ydelse er aftagende. Undgå, at akkupack'en afl ades helt. Det vil ødelægge akkupack'en!

Montering af akku (fi g. 9-10)

Åbn for låget til akkubatteriet. Dette gøres ved at trække i snapperen (fi g. 12b/pos. A) og klappe låget op. Sæt herefter de to akkubatterier i holderne, som vist på fi g. 10.

Bemærk!

Brug kun akkubatterier med samme påfyldningsniveau, kombiner aldrig fulde og halvfulde akkubatterier med hinanden. Oplad altid begge akkubatterier på samme tid.

Akkubatteriet med svag ladetilstand bestemmer maskinens driftstid. Begge akkubatterier skal være ladet helt op før driften. Luk låget til akku-batteriet ved at klappe låget i og kontrollere, at det falder rigtigt i hak.

Tryk på kontakten til akku-kapacitetsindikator (fig.11/pos. A). Akku-kapacitetsindikatoren (fig. 11/pos. B) indikerer akkuens ladetilstand ved hjælp af 3 LED'er.

Alle 3 LED'er lyser:

Akkuen er fuldt opladet.

2 eller 1 LED(er) lyser

Akkubatteriet råder over tilstrækkelig restkapacitet.

1 LED blinker:

Akkubatteriet er afl adt; oplad akkubatteriet.

Akkubatteriet blev helt afl adt og er defekt. Et defekt akkubatteri må ikke længere bruges og oplades!

6. Betjening

Forsigtig!

Græsslåmaskinen er udstyret med en sikkerhedsafbryder for at forhindre ubeføjet brug. Sæt sikkerhedsstikket (fi g. 13) i, umiddelbart før græsslåmaskinen tages i brug, og fjern sikkerhedsstikket igen, hver gang maskinen afbrydes eller når arbejdet er færdigt.

Vigtigt!

For at undgå at græsslåmaskinen tænder ved en fejltagelse, er den udstyret med en indkoblingsspærring (fi g. 12/pos. A), som skal trykkes ind, inden man kan trykke på knapperne (fi g. 12/pos. 1). Slippes knapperne, slukkes græsslåmaskinen. Udfør denne handling nogle gange for at sikre, at maskinen fungerer korrekt. Kontroller, at kniven ikke roterer, og at sikkerhedsstikket er trukket ud, inden du foretager reparations- eller vedligeholdelsesarbejde på maskinen. Advarsel! Åbn ikke dækpladen, når opsamleren tømmes, mens motoren kører. Det roterende skæreblad kan forårsage svære kvæstelser.

Fastgør altid dækpladen eller opsamlingsboksen omhyggeligt. Husk at slukke motoren, inden du tager dem af.

Den sikkerhedsafstand mellem brugeren og skærehuset, som naturligt gives af føreskaftet, skal altid overholdes. Vær særlig forsigtig ved retningsskift på skrænter og skråninger. Sørg for at stå godt fast på underlaget, brug sko med skridfaste såler samt lange bukser.

Skrånende overfl ader skal altid bearbejdes på tværs. Skrånende overfl ader med en hældning, som overstiger 15 grader, må af sikkerhedsgrunde ikke bearbejdes med græsslåmaskinen. Ved baglæns kørsel og når græsslåmaskinen trækkes, skal der udvises særlig forsigtighed. Pas på ikke at falde!

Korrekt arbejdsmåde

Det anbefales at lade banerne overlappe hinanden, när du slår græs.

Skærebladene skal være skarpe og fuldstændig intakte, så græsstråene ikke trevler og plænen bliver gul.

For at opnå et rent klippemønster skal græsslåmaskinen føres i lige baner. Banerne skal over-

DK

lappe hinanden nogle centimeter for at undgå ubearbejdede striber.

Hvor ofte græsset skal slås afhænger af, hvor hurtigt græsset gror. I hovedvækstperioden (maj - juni) skal græsset klippes to gange om ugen, ellers en gang. Klippehøjden skal være mellem 4 – 6 cm, og væksten bør være 4 – 5 cm, inden græsset slås næste gang. Hvis græsplænen når at blive længere, må den ikke klippes ned til normal højde. Det vil skade græsplænen. I givet fald skal du højst klippe halvdelen af længden af.

Undersiden af maskinhuset skal holdes ren; græsaflejringer skal fjernes hurtigst muligt. Aflejringer vil vanskeliggøre startproceduren og nedsætte kvaliteten af snittet og græsudkastet.

På skrånende overfl ader skal klippebanen gå på tværs af skråningen. Stil eventuelt græsslåmaskinen skråt opad, så den ikke glider ned.

Vælg klippehøjde ud fra, hvor højt græsset er. Klip ad fl ere omgange, så du højst klipper 4 cm på én gang.

Sluk motoren, inden du efterser kniven. Husk, at kniven drejer videre nogle sekunder, når motoren slukkes. Prøv aldrig på at stoppe kniven. Kontroller jævnligt, at kniven sidder ordentlig fast, er i god stand og er velsleben. Hvis ikke, skal kniven hhv. slibes eller skiftes ud. Hvis kniven støder mod en genstand, mens den roterer, skal maskinen stoppes; vent til kniven står helt stille. Kontroller herefter, om skærebladet og skærebladsholderen har taget skade. I givet fald skal de skiftes ud.

Opsamlingsboksen skal tømmes, så snart du under arbejdet konstaterer, at græs bliver liggende på plænen.

Vigtigt! Sluk motoren, og vent til skæreværktøjet står helt stille, inden du tager boksen af.

Opsamlingsboksen tages af ved at løfte op i dækpladen med den ene hånd og med den anden hånd tage fat i opsamlingsboksens bæregreb og tage boksen ud. I overensstemmelse med sikkerhedsforskrifterne falder dækpladen ned og lukker den bageste udkaståbning til, når opsamlingsboksen tages af. Hvis der hænger græsrester fast i åbningen, anbefales det at trække græsslåmaskinen ca. 1 m tilbage, så motoren lettere kan startes.

Græsrester i maskinhuset og på arbejdsværktøjet må ikke fjernes med hænder eller fødder; brug egnede hjælpemidler, f.eks. en børste eller en lille kost.

For at sikre en god græsopsamling skal opsamlingsboksen rengøres indeni efter brug.

Motoren skal være slukket og skæreværktøjet stå stille, når opsamlingsboksen sættes på.

Løft op i dækpladen med den ene hånd, og tag fat i opsamlingsboksens greb med den anden, og sæt den på oppefra.

Træk sikkerhedsstikket ud af stikkontakten inden renholdelse (fi g. 13).

7.1 Rengøring

• Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.
• Græsslåmaskinen må ikke rengøres med rindende vand, navnlig ikke under højt tryk.
• Vi anbefaler, at maskinen rengøres hver gang efter brug.
• Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengøringseller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele.

7.2 Kontaktkul

Ved for megen gnistdannelse skal kontaktkullet efterses af en fagmand.

Fare! Udskiftning af kontaktkul skal foretages af en fagmand.

7.3 Vedligeholdelse

• Slidte eller beskadigede knive, knivholdere og bolte skal udskiftes sætvis af autoriseret fagmand, så ligevægten opretholdes.
• Sørg for, at alle befæstelseselementer (skruer, møtrikker osv.) altid er spændt godt til, så du kan arbejde sikkert med græsslåmaskinen.
• Kontroller jævnligt opsamlingsboksen for tegn

DK

på slid.

• Dele, som er slidte eller beskadigede, skal skiftes ud.
• For at sikre en lang levetid skal alle skruedele samt hjul og aksler rengøres og smøres med olie.
• Regelmæssig vedligeholdelse af græsslåmaskinen sikrer ikke bare, at den holder sig i god stand og bevarer en høj ydeevne over lang tid; det betyder også, at resultatet af græsslåningen bliver bedre og arbejdet lettere at udføre.
• Kniven er den maskindel, som er mest udsat for slid. Kontroller jævnligt knivens tilstand og fastgørelse. Er kniven slidt, skal den med det samme skiftes ud eller slibes. Hvis græsslåmaskinen begynder at vibrere kraftigt, er det fordi, kniven ikke er rigtigt balanceret eller er blevet deform p.g.a. stød. Den skal i givet fald repareres eller skiftes ud.
• Der findes ikke yderligere vedligeholdelseskrævende dele inde i maskinen.

7.4 Udskiftning af kniv

Af sikkerhedsgrunde anbefales det at lade udskiftning af skæreblade foretage af autoriseret fagmand. Vigtigt! Brug arbejdshandsker! Anvend kun originale knive, da funktionsevne og sikkerhed ellers ikke er garanteret.

Kniven udskiftes på følgende måde:

1. Løsn fastspændingsskruen (se fi g. 14).
2. Tag kniven af, og sæt en ny i.
3. Vær opmærksom på at montere kniven i den rigtige retning. Knivens vingefl øje skal rage ind i motorrummet (se fi g. 14). Ekspansionsdornene skal passe ind i knivens stansninger.
4. Til sidst spændes fastgørelsesskruen fast igen. Tilspændingsværdien skal være ca. 25 Nm.

Når sæsonen er slut, skal græsslåmaskinen efterses; restophobninger skal fjernes. Husk også at efterse græsslåmaskinen, inden den tages i brug igen første gang i den nye sæson. I tilfælde af behov for reparation henvises til vores kundeservice. Brug kun originale reservedele.

7.5 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

• Savens type.
  • Savensartikelnummer.
  • Savensidentifikationsnummer.
• Nummeret på den nødvendige reservedel.
  Aktuelle priser og øvrige oplysninger fi nder du på

internetadressen www.isc-gmbh.info

Reservekniv varenr.: 34.054.52

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 °C und 30 °C. Opbevar maskinen i den originale emballage.

Transport

• Sluk for maskinen og afbryd den fra strømforsyningen, før den transporteres.
• Anbringtransportbeskyttelsesanordninger, hvis sådanne findes.
• Beskyt maskinen mod skader og kraftige vibrationer, der især kan opstå, når maskinen transporteres i køretøjer.
• Sikr maskinen, så den hverken kan rutsje eller vælte.

Produktet leveres indpakket for at undgå transportskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på genbrugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæssig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

DK

10. Fejlsøgningsskema

Fejl Mulige	årsager Afhjælpning
Motor starter ikke a)	Motor eller kondensator defektb) Tilslutninger på motor eller kondensator har løsnet sigc) Maskinen står i højt græsd) Klippehuset er tilstoppete) Sikkerhedskontakt er ikke sat if) Akkubatteri er ikke sat rigtigt i	a) undersøges af kundeserviceværks-tedb) undersøges af kundeserviceværks-tedc) Start på lavt græs eller overfl ader, som allerede er; bearbejdede; om-juster evt. klippehøjdend) Rengør huset, så kniven kan bevæ-ge sig frite) Sæt sikkerhedskontakten i (se 6.)f) Tag akkubatteriet ud og sæt det iigen (se 5.)
Motorydelse aftager	a) Græset er for højt eller fugtigtb) Klippehuset er tilstoppetc) Kniv er slidt nedd) Akkukapacitet giver efter	a) Korriger klippehøjde, ændr elektro-nisk indstillingb) Rengør husetc) Udskift knivend) Kontroller akkukapaciteten og op-lad evt. akkubatteriet (se 5.)
Urent snit a) Kniv er	slidt nedb) Forkert klippehøjde	a) Udskift eller slib knivenb) Omjuster klippehøjden

Bemærk! Til beskyttelse af motoren er denne udstyret med en termoafbryder, som slår fra ved overbelastning; efter en kort nedkølingsfase slår den til igen automatisk!

DK

11. Visning på ladeaggregat

Visningsstatus Betydning og påkrævet handling
Grøn blinker Standby-modus	Ladeaggregatet er forbundet med nettet og klar til drift, akkumulator-batteriet er ikke i ladeaggregatet
Rød tændt Opladning	Ladeaggregatet oplader akkumulatorbatteriet.
Grøn tændt Akkumulatorbatteriet er opladt og klar til brug.(opladningsvarighed 1,5 Ah akkumulatorbatteri: ca. 2h)(opladningsvarighed 2,0 Ah akkumulatorbatteri: ca. 212 h)(opladningsvarighed 2,6 Ah akkumulatorbatteri: ca. 3,25 h)(opladningsvarighed 3,0 Ah akkumulatorbatteri: ca. 4h)(opladningsvarighed 4,0 Ah akkumulatorbatteri: ca. 5h)(opladningsvarighed 5,0 Ah akkumulatorbatteri: ca. 612 h)Påkrævet handling:Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra strømforsyningsnettet.
Rød blinker Fejl	Opladning er ikke længere mulig. Akkumulatorbatteriet eller ladeag-gregatet er defekt.Påkrævet handling:Et defekt akkumulatorbatteri må ikke længere oplades.Tag akkumulatorbatteriet ud af ladeaggregatet.
Rød og grøn blinker på skift Te	TemperaturfejlAkkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller forkoldt (under 0^ C).Påkrævet handling:Tag akkumulatorbatteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20^ C).Forsvinder fejlen ikke, er akkumulatorbatteriet helt afladet og mähverken lades eller anvendes. Tag akkumulatorbatteriet ud af ladeag-gregatet.

DK

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis.

Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaffe maskinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

DK

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele* Kontaktkul, Akku
Forbrugsmateriale/ forbrugsdele* Kniv
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

• Har produktet fungeret, eller var det defekt fra begyndelsen?
• Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
  • Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
  Beskriv venligst fejlfunktionen.

DK

Garantibevis

Kære kunde!

Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle ud- vise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller detsted, hvor du har købt varen. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstændigt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmeler fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

1. Garantien dækker ikke følgende:

2. Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

3. Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

4. Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

5. Garantiperioden udgør 84 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

6. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identificering. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.

NO

Innholdsfortegnelse

Du fi nner de aktuelle sikkerhetsinstruksene i det vedlagte heftet!

Fare!

Bruk kun batterier med samme ladestatus, og kombiner aldri fullt oppladete og halvt oppladete batterier med hverandre. Lad alltid opp begge batterier samtidig.

Batteriet er fullt oppladet.

2 eller 1 lysdioder lyser

Batteriet er tomt. Lad opp batteriet.

11. Indikator på ladeapparat

Indikatorstatus Betydning og tiltak
Blinker grønt Klar til bruk	Ladeapparatet er koplet til nettet og klar til bruk, det oppladbare batteriet er ikke i ladeapparatet
Lyser rødt Lading	Ladeapparatet lader det oppladbare batteriet.
Lyser grønt Batteriet er oppladet og klar til bruk.(Ladetid 1,5 Ah oppladbart batteri: ca. 2 timer)(Ladetid 2,0 Ah oppladbart batteri: ca. 2 1/2 time)(Ladetid 2,6 Ah oppladbart batteri: ca. 3,25 time)(Ladetid 3,0 Ah oppladbart batteri: ca. 4 timer)(Ladetid 4,0 Ah oppladbart batteri: ca. 5 timer)(Ladetid 5,0 Ah oppladbart batteri: ca. 6 1/2 time)Tiltak:Ta det oppladbare batteriet ut av ladeapparatet. Kople ladeapparatet fra nettet.
Blinker rødt Feil	Lading er ikke lenger mulig. Batteriet eller ladeapparatet er defekt.Tiltak:Et defekt oppladbart batteri må ikke lenger lades.Ta det oppladbare batteriet ut av ladeapparatet.
Blinker skiftesvis rødt og grønt	TemperaturfeilDet oppladbare batteriet er for varmt (f.eks. pga. direkte sollys) eller for kaldt (under 0 °C)Tiltak:Ta ut det oppladbare batteriet og oppbevar det1 dag ved romtemperatur (ca. 20 °C).Dersom denne feilen deretter fortsatt oppstår, er batteriet utladet for mye, og da er det ikke lenger tillatt å lade det opp eller bruke det. Ta det oppladbare batteriet ut av ladeapparatet.

NO

Kun for EU-land

Ikke kast elektroverktøy i husholdningsavfallet!

* ikke nødvendigvis inkludert i leveransen!

1. Vår garanti dekker ikke:

Hávaða- og titringsgildi voru mæl samkvæmt stödlunum EN ISO 3744: 1995, ISO 11094: 1991 og EN ISO 20643: 2008.

9. Förgun og endurnotkun

1. Säkerhetsanvisningar

meie klienditeenindusesse.
