GAM-E 33/1 - çim biçme makinesi Gardol - Ücretsiz kullanım kılavuzu

Ürün tipi	Akülü çim biçme makinesi
Marka	Gardol
Model	GAM-E 33/1
Kesme genişliği	33 cm
Kesme yüksekliği	25-65 mm (5 kademe)
Toplama sepeti hacmi	30 litre
Ağırlık	12,8 kg
Besleme	2 adet lityum iyon akü 20 V, 2,6 Ah (Power-X-Change Plus)
Şarj cihazı	2 şarj cihazı, giriş 110-240 V ~ 50-60 Hz, çıkış 21 V / 0,8 A
Motor devir hızı	3400 dev/dak
Ses basıncı seviyesi LpA	79,4 dB(A) (belirsizlik 3 dB)
Garanti edilen ses gücü seviyesi LWA	96 dB(A)
Kumanda kolunda titreşim	≤ 2,5 m/s² (belirsizlik 1,5 m/s²)
Koruma türü	IPX1 (biçme makinesi)
Koruma kategorisi	III (cihaz) / II (şarj cihazı)
Merkezi kesme yüksekliği ayarı	Evet, kol ile (5 konum)
Kumanda kolu	Sökülebilir, ayarlanabilir yükseklik (her yan için 2 konum)
Bıçak	Değiştirilebilir, sıkma torku 25 Nm
Garanti	84 ay (7 yıl)
Bakım	Kullanımdan sonra nemli bezle temizlik, yüksek basınçlı temizleyici yok, tekerlekleri yağlayın
Güvenlik	Kilitlemeli emniyet durdurma, çıkarılabilir emniyet fişi, motor durduktan sonra bıçak dönmeye devam eder
Dahil aksesuarlar	2 akü, 2 şarj cihazı, toplama sepeti, kullanım kılavuzu, güvenlik talimatları

Sık sorulan sorular - GAM-E 33/1 Gardol

Gardol GAM-E 33/1 çim biçme makinesinde kesme yüksekliği nasıl ayarlanır?

Kesme yüksekliği, merkezi ayar kolunu (işaret 5) indirerek ve istenen konuma (25 ila 65 mm arası 5 kademe) getirerek ayarlanır. Kolu bırakın ve durdurma tertibatına iyice kilitlendiğini kontrol edin. Dikkat: Herhangi bir ayar yapmadan önce motor durdurulmalı ve emniyet fişi çıkarılmalıdır.

Biçme makinesinin aküleri nasıl şarj edilir?

Yan düğmeye basarak aküleri cihazdan çıkarın. Şarj cihazını bir prize (110-240 V) takın. Aküyü şarj cihazına yerleştirin. Şarj sırasında kırmızı gösterge yanar (2,6 Ah için yaklaşık 3 saat 15 dakika). Yeşil gösterge şarjın tamamlandığını gösterir. Şarj cihazını fişten çekin ve aküyü çıkarın. Sadece aynı şarj seviyesindeki aküleri kullanın ve her zaman ikisini aynı anda şarj edin.

Gardol GAM-E 33/1 çim biçme makinesinin kumanda kolu nasıl monte edilir?

Önce sağ ve sol alt kumanda kollarını sabitleme vidalarıyla gövdeye takın (şek. 3). Üst kumanda kolunu, yüksekliği ayarlamak için iki delikten birini seçerek alt kumanda kollarına geçirin (şek. 4). Vidaları sıkın. Bağlantı kablosunu kablo sabitleme kelepçeleriyle kumanda koluna sabitleyin (şek. 5).

Biçme makinesinin bıçağı nasıl değiştirilir?

İş eldiveni giyin. Motoru durdurun ve emniyet fişini çıkarın. Bıçak sabitleme vidasını gevşetin (şek. 14) ve çıkarın. Yeni bıçağı yönüne dikkat ederek takın: kanatçıklar motor gövdesine doğru bakmalıdır. Vidayı yaklaşık 25 Nm torkla sıkın. Sadece orijinal bıçak kullanın (ref. 34.054.52).

Şarj cihazı göstergesi ne anlama geliyor?

- Yeşil yanıp sönen gösterge : şarj cihazı hazır, akü takılı değil. - Kırmızı yanan gösterge : şarj devam ediyor. - Yeşil yanan gösterge : şarj tamamlandı. - Kırmızı yanıp sönen gösterge : hata, akü veya şarj cihazı arızalı. - Kırmızı ve yeşil göstergeler dönüşümlü yanıp sönüyor : termal bozulma (akü çok sıcak veya çok soğuk).

Biçme makinesi çalışmazsa ne yapmalı?

Önce emniyet fişinin takılı olduğunu ve akünün iyice yerleştirildiğini kontrol edin. Motor uzun otlarda çalışmazsa, biçme makinesini daha düşük bir yüzeye taşıyın. Gövde tıkalıysa temizleyin. Sorun devam ederse, müşteri hizmetlerine başvurun (motor veya kondansatör arızalı olabilir).

Biçme makinesi nasıl temizlenir ve bakımı yapılır?

Her kullanımdan sonra gövdeyi ve bıçağı nemli bir bez ve biraz sabunla temizleyin. Asla yüksek basınçlı temizleyici veya akan su kullanmayın. Tekerlekleri ve aksları yağlayın. Bıçak ve sabitlemelerin durumunu düzenli olarak kontrol edin. Cihazı kuru, dondan korunan bir yerde (5-30 °C) saklayın.

Toplama sepeti nasıl boşaltılır?

Motoru durdurun ve bıçağın tamamen durmasını bekleyin. Bir elinizle fırlatma kapağını kaldırın, toplama sepetini tutamaktan çekerek çıkarın. Boşaltın. Tekrar yerine takmak için kapağı kaldırın ve sepeti üstten asın. Çim kalıntıları açıklığı tıkarsa, yeniden çalıştırmadan önce biçme makinesini yaklaşık 1 m geriye çekin.

Önemli güvenlik talimatları nelerdir?

- Kullanmadan önce kullanım kılavuzunu okuyun. - Mesafenizi koruyun (bıçaklar keskindir). - Herhangi bir bakımdan önce emniyet fişini çıkarın. - Bıçaklar durduktan sonra dönmeye devam eder. - Cihazı yağmurdan koruyun. - Asla %15'ten fazla eğimli yamaçlarda biçmeyin. - Kaymayan ayakkabı ve pantolon giyin. - Çocukların cihazı kullanmasına izin vermeyin.

Biçme makinesi nasıl saklanır ve taşınır?

Biçme makinesini karanlık, kuru, dondan korunan ve çocukların erişemeyeceği bir yerde saklayın (ideal sıcaklık 5-30 °C). Taşımadan önce cihazı kapatın ve güç bağlantısını kesin. Varsa taşıma korumalarını kullanın. Araçta darbelere ve kaymalara karşı koruyun.

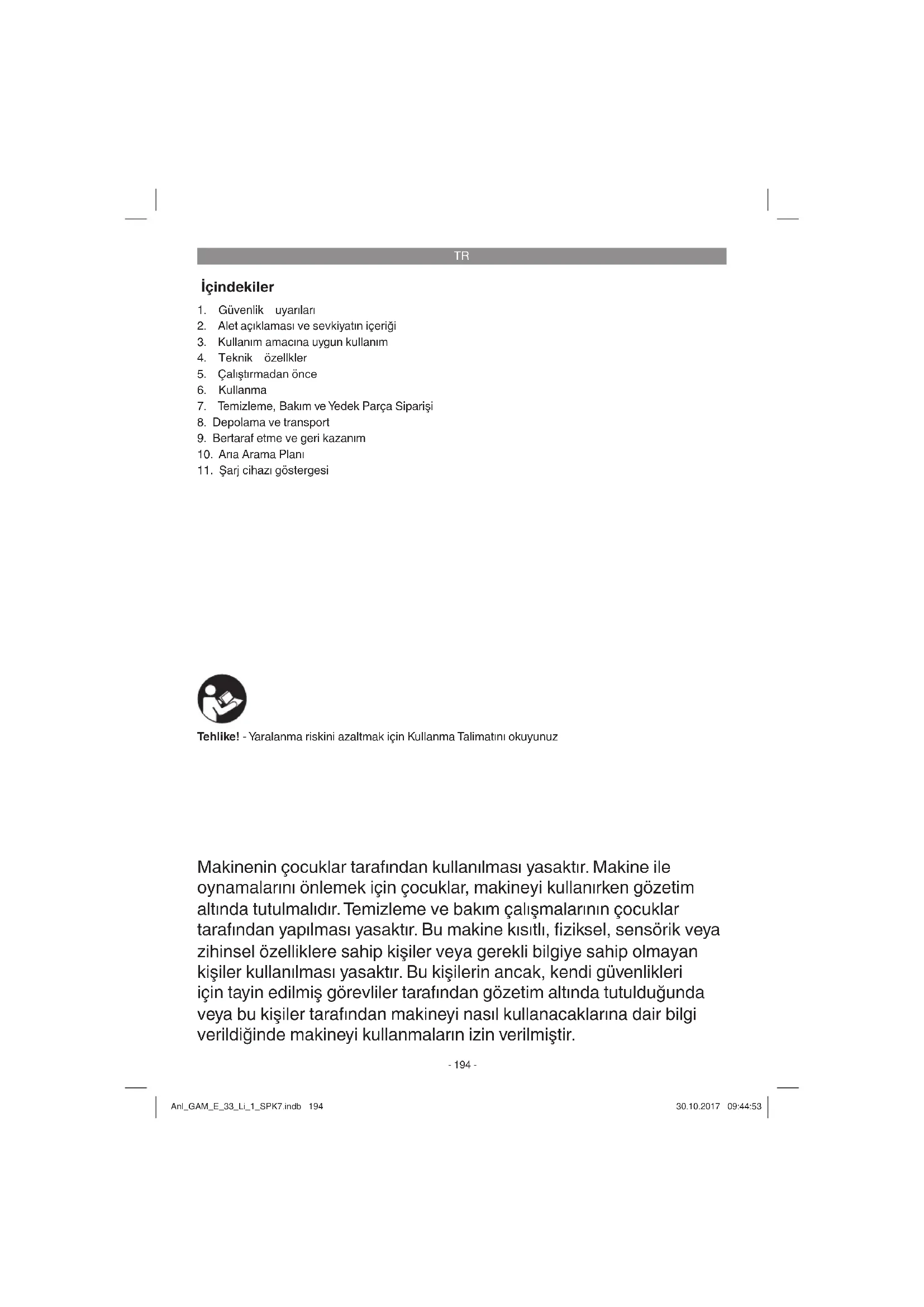

KULLANIM KILAVUZU GAM-E 33/1 Gardol

TR Orijinal Kullanma Talimatı Akülü çim biçme makinesi

1. Güvenlik uyarıları
2. Alet açıklaması ve sevkiyatın içeriği
3. Kullanım amacına uygun kullanım
4. Teknik özellikler
5. Çalıştırmadan önce
6. Kullanma
7. Temizleme, Bakım ve Yedek Parça Siparişi
8. Depolama ve transport
9. Bertaraf etme ve geri kazanım
10. Aria Arama Planı
11. Şarj cihazı göstergesi

Tehlike! - Yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz

Makinenin çocuklar tarafından kullanılması yasaktır. Makine ile oynamalarını önlemek için çocuklar, makineyi kullanırken gözetim altında tutulmalıdır. Temizleme ve bakım çalışmalarının çocuklar tarafından yapılması yasaktır. Bu makine kısıtlı, fiziksel, sensörik veya zihinsel özellikleri sahip kişiler veya gerekli bilgiye sahip olmayan kişiler kullanılması yasaktır. Bu kişilerin ancak, kendi güvenlikleri için tayin edilmiş görevliler tarafından gözetim altında tutulduğunda veya bu kişiler tarafından makineyi nasıl kullanacaklarına dair bilgi verildiğinde makineyi kullanmaların izin verilmiştir.

TR

Tehlike!

Yaralanmaları ve hasarları önlemek için aletlerin kullanımında bazı iş güvenliği önlemlerinin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kullanma talimatını iyi bir yerde saklayın. Aleti kullanmak için başka kişilere verdiğimizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! Tehlike!

Tüm güvenlik bilgileri ve talimatları okuyunuz. Güvenlik bilgileri ve talimatlarda belirtilen direktiflere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın.

Makine üzerindeki uyarı etiketlerinin açıklaması (bakınız Şekil 15)

1. „İkaz - Makineyi kullanmadan önce Kullanma Talimatını okuyunuz“
2. Makineye belirli bir mesafede durun!
3. Dikkat! - Keskin biçak - Onarım çalışmalarına başlamadan önce emniyet soketini çıkarın. Motor kapatıldıktan sonra biçaklar dönmeye devam eder!
4. Çim biçme makinesini yağmur ve suya maruz bırakmayın
5. Garanti edilen ses güç seviyesi: 96 dB
6. Aküyü yönetmeliklere uygun olarak bertaraf edin

2. Alet açıklaması ve sevkiyatın içeriği

2.1 Alet açıklaması (Şekil 1/2)

1. Kumanda çemberi
2. Üst dümen
3. Emniyet soketi
4. Taşıma sapı
5. Merkezi kesim yüksekliği ayarı
6. Çim dışarı atma kapağı
7. Çim toplama torbası
8. Akü
9. Şarj cihazı
10. Sol alt dümen
11. Sağ alt dümen
12. Alt dümen için 2 sabitleme civatası
13. Hızlı sıkma fonksiyonlu üst dümen için 2 so-mun
14. Kablo sabitleme mandali
15. Dolum seviyesi göstergesi

2.2 Teslimat kapsamı ve ambalajı açma (Şekil 2)

Satın almış olduğunuz ürünün eksik parçası olup olmadığıni sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fiş veya faturayı ibraz ederek servis merkezine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.

• Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.
• Ambalaj malzemelerini ve ambalaj ve transport emniyetlerini sökün (bulunması halinde).
• Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.
• Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.
  Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın.

Tehlike!

Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

Teslimat kapsamı

• Elektrikli çim biçme makinesi

Akü (2x)

TR

• Şarj cihazı (2x)
  • Orijinal kullanma talimatı
  • Güvenlik uyarıları

3. Kullanım amacına uygun kullanım

Çim biçme makinesi, ev ve hobi işlerinde özel kullanım için tasarlanmıştır.

Özel ev ve hobi bahçelerindeki kullanım olarak, çim biçme makinesi ile yılda genelde 50 saati aşmayan çalışmalar kastedilmiştir. Bu çalışmalar genellikle ev ve hobi bahçelerindeki ot ve çim alanlarının bakımında yapılan çalışmalar olup kamuya açık alanlar, parklar, spor kompleksleri, tarım ve orman işletmelerindeki kullanımları kapsamaz.

Dikkat! Yaralanma tehlikesi oluşturacağından çim biçme makinesi çalışlık, çit, yabancı otların veya sardırılmış şekildeki bitkilerin veya çatı katlarındaki çimlerin, balkon saksılarındanki bitkilerin kesilmesinde veya yürüyüş yollarının temizlenmesi (aspirasyon) ve ağaç, çit ve dal artıklarının öğütülmesi işleminde kullanılması yasaktır. Çim biçme makinesi ayrıca, örneğin köstebek yuvalarının düzeltilmesi işlemi gibi arazi üzerindeki pürüzlerin giderilmesi işleminde motorlu çapa olarak da kullanılması yasaktır.

iş güvenliği sebeplerinden dolayı çim biçme makinesinin, üretici firma tarafından özellikle öngörülmediği ve izin verilmediği takdirde başka iş makinelerini ve aparatlarını tahrikleme için kullanılması da yasaktır.

Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralanmalarda, yalnızca kullanıcı/işletici sorumlu olup üretici fi rma sorumlu tutulamaz.

Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale-tin ticari, zanaatkarlar veya endüstriyel veya ben-zer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir.

4. Teknik özellikler

Motor devri: 3400 dev/dak
Koruma sınıfı:......III
Ağırlık: 12,8 kg
Kesim genişliği: 33 cm
Çim toplama torbası kapasitesi: ....30 Litre
Ses basınç seviyesi L_pA : 79,4 dB(A)
Sapma K_pA : 3dB(A)
Garanti edilen ses güç seviyesi L_WA : ...... 96 dB(A)
Gövde titreşimi a: ≤ 2,5 m/s²
Sapma K: 1,5 m/s²
Kesim yüksekliği ayarı:...... 25-65 mm; 5 kademeli
Koruma türü: IP21

2x Li-Ion akü Power-X-Change

Gerilim: 20 V d.c.

Kapasite: 2,6 Ah

Hücre sayısı: 5

2x Şarj cihazı Power-X-Charger

Giriş gerilimi: ......200-250 V \~ 50-60 Hz

Çıkış gerilimi: 21 V d. c.

Çıkış akımı: 800 mA

Koruma sınıfı: ......II / ☐

Dikkat!

Şarj cihazı sadece Gardol Power-X-Change serisi Li-Ion akülerin şarj edilmesinde kullanılacaktır!

Gürültü ve titreşim değerleri EN ISO 3744:1995, ISO 11094: 1991 ve EN ISO 20643:2008 standartlarına göre belirlenmiştir.

Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!

• Sadece hasarlı ve arızalı olmayan aletler kullanın.
• Aletlerin düzenli olarak bakımını yapın ve temizleyin.
• Çalışma tarzınızı alete göre ayarlayın.
  • Aletlerinize aşırı yüklenmeyin.
• Gerektiğinde arızalı aletin kontrol edilmesini sağlayın.
  • Aleti kullanmadığınızda kapatın.
• İş eldiveni takın.

Kalan riskler

Bu elektrikli alet yönetmeliklere ve talimatlara uygun olarak kullanılsa da daima bazı riskler halen mevcut kalır. Elektrikli aletin yapı türü ve modeli itibariyle aşağıda açıklanan tehlike-

TR

ler meydana gelebilir:

1. Uygun toz maskesi kullanılmadığında akciğerlerin zarar görmesi.
2. Uygun kulaklık kullanılmadığında işitme hasarları.

ikaz!

Bu alet işletme esnasında elektro manyetik alan oluşturur. Bu manyetik alan bazı durumlarda aktif veya pasif medikal implantları etkileyebilir. Ciddi yaralanmaları veya ölüm tehlikesini önlemek için medikal implant sahibi kişilerin bu alet ile çalışmaya başlamadan önce doktora ve medikal implant üreticisine başvurmalarını tavsiye ederiz.

5. Çalıştırmadan önce

Çim biçme makinesi kısmen demonte edilmiş şekilde sevk edilir. Çim biçme makinesini kullanmadan önce komple dümen takımı ve toplama torbası monte edilecektir. Montaj işleminde kullanma talimatında açıklanan çalışmaları sırasıyla takip edin ve montajı kolay şekilde gerçekleştirebilmeniz için açıklamaların yanındaki şekillere bakınız.

Dümen montajı (Şekil 3 - 5)

İlk olarak sol alt dümen (Şekil 3/Poz.10) ve alt dümen (Şekil 3/Poz.11) sabitleme civataları (Şekil 3/Poz.12) ile çim biçme makinesi gövdesine sabitlenecektir. Sonrasında üst dümen alt dümenlerin içine geçirilecek ve civatalar (Şekil 4/Poz.13) ile sabitlenecektir. Bunun için alt dümenlerde 2 adet delik bulunur ve bu delikler ile gövde yüksekliği kullanıcıının boyuna göre ayarlanabilir. Son olarak kablo tutma elemanları (Şekil 5/Poz.14) ile elektrik kablosunu dümene sabitleyin.

Çim toplama torbasının montajı (bakınız Şekil 6)

Çim toplama torbasını takmak için motorun kapatılması gerekir ve bıçaklar dönmemelidir. Çim dışarı atma kapağını (Şekil 6/ Poz. 6) bir elinizle kaldırın. Diğer elinizle çim toplama torbasını sapından tutun ve üstten takın (Şekil 6).

Çim Toplama Tertibatı Dolum Seviyesi

Çim toplam tertibatında dolum seviye göstergesi (Şekil 1/Poz. 15) bulunur. Bu gösterge kapağı, çim biçme makinesinin çalışma esnasında oluşan hava akımı ile açık tutulur. Çim biçme işleminde kapak düştüğünde toplama tertibatı dolmuştur ve

boşaltılması gerekir. Dolum seviye göstergesinin normal şekilde çalışabilmesi için kapak altındaki delikler daima temiz ve geçirgen olmalıdır.

Kesim Yüksekliğinin Ayarlanması Dikkat!

Kesim yüksekliğinin ayarlanması sadece motor dururken ve fiş prizden çıkarılmış durumdayken yapılacaktır.

Çim biçme işlemine başlamadan önce bıçakların keskin ve/veya hasarlı ve bağlantı elemanlarının hasarlı olup olmadığını kontrol edin. Keskin olmayan ve/veya hasarlı bıçakları balans bozukluğuna yol açmaması için değiştirin. Bu kontrol işlemleri esnasında motoru durdurun ve emniyet fişini prizden çıkarın.

Kesim yüksekliği ayarı aşağıda açıklandığı gibi yapılacaktır (bakınız Şekil 7):

1. Kolu (5) aşağı bastırın.
2. Kolu (5) ayarlamak istediğiniz kesim yüksekliğine getirin.
3. Kolu (5) bırakın ve sağlam şekilde sabitlenmiş olduğunu Kontrol edin.

Kesim yüksekliğinin okunması

Kesim yüksekliği 25-65 mm aralığında 5 kademeli olarak ayarlanabilir ve ayarlanan değer skalada okunabilir.

Akünün Şarj Edilmesi (Şekil 8)

1. Aküyü cihazdan çıkarın. Bunun için yandaki sabitleme tırnaklarına basın.
2. Şarj cihazının tip levhası üzerinde belirtilen gerilim değerinin, mevcut elektrik şebekesi gerilim değeri ile aynı olup olmadığını kontrol edin. Şarj cihazının (9) fişini prize takın. Yeşil LED lambası yanıp sönmeye başlar.
3. Aküyü (8) şarj cihazına (9) takın.
4. „Şarj cihazı göstergesi“ bölümünde bulunan tabloda şarj cihazındaki LED göstergelerinin anlamı açıklanmıştır.

Şarj işlemi esnasında akü bir miktar ısınabilir. Bu normaldir.

Akünün şarj edilmesi mümkün değilse aşağıdaki noktaları kontrol edin

• Prizde elektrik olup olmadığı.
- Şarj cihazındaki kontakların aküye tam temas edip etmediği.

TR

Akünün şarj edilmesi bu kontrollerden sonra da mümkün değilse,

• Şarj cihazı
• veaküyü

lütfen müşteri hizmetleri bölümümüze gönderin.

Akülerin uzun ömürlü olmasını sağlamak için aküyü zamanında şarj edin. Bu özellikle, akülü yaprak üfleme makinesinin gücünün azalmasını fark ettiğinizde yapılacaktır. Akülerin tamamen deşarj olmasını kesinlikle izin vermeyin. Aksi taktirde akü arızalanacaktır.

Akünün Montajı (Şekil 9-10)

Akü kapağını açın. Bunun için Şekil 9'de gösterildiği gibi dili (Poz. A) çekin ve akü kapağını yukarı kaldırın. Sonra her aküyü Şekil 10'de gösterildiği gibi yuvaların içine takın.

Uyari!

Daima aynı şarj kapasitesine sahip aküler kullanın, kesinlikle tam şarlı ve yarım şarlı aküleri kombine ederek birlikte kullanmayın. Daima aküleri aynı anda şarj edin.

Düşük şarj kapasitesine sahip akü aletin çalışma süresini belirler. Çalışmaya başlamadan önce akülerin her iki tam şarjlı olmalıdır. Akü kapağını kapatarak akü bölümü kapağını kapatın ve doğru sabitlenmiş olmasını kontrol edin.

Akü Şarj Kapasitesi Göstergesi (Şekil 11)

Akü şarj kapasitesi göstergesi butonuna (Şekil 11/Poz. A) basın. Akü şarj kapasitesi göstergesi (Şekil 11/Poz. B) akünün şarj durumunu 3 LED lambası ile gösterir.

3 adet LED lambanın hepsi yanıyor:

Akü tam şarlıdır.

2 veya 1 adet LED lambası yanıyor:

Akünün şarj kapasitesi yeterli.

1 adet LED lambası yanıyor:

Akü şarji boşalmıştır, aküyü şarj edin.

Bütün LED lambaları yanıp sönüyor:

Akü şarji derin derecede boşalmış ve arızalıdır. Arızalı bir akünün kullanılması ve şarj edilmesi yasaktır.

6. Kullanma

Dikkat!

Makinenin istenmeden çalıştırılmasını engellemek için çim biçme makinesi emniyet kumandası ile donatılmıştır. Çim biçme makinesini çalıştırmadan hemen önce emniyet soketini (Şekil 13) takın ve her çalışmaya ara verdiğimizde emniyet soketini çıkarın.

Dikkat!

Çim biçme makinesi yanlışlıkla çalıştırmaya karşı çalışma bloke düğmesi (Şekil 12/ Poz. A) ile donatılmıştır. Makineyi çalıştırmak istendiğinde kumanda çemberine (Şekil 12 / Poz. 1) basılmadan önce bu düğmenin aktif duruma getirilmesi gerekir. Kumanda çemberi bırakıldığında çim biçme makinesi kapatılır. Makinenizin doğru şekilde çalıştığını kontrol etmek için bu işlemi birkaç kez tekrarlayın. Makine üzerinde bakım ve onarım çalışması yapmadan önce bıçakların dönmediğinden ve emniyet soketinin çıkarılmış olduğundan emin olmalısınız.

İkaz! Çim toplama torbası boşaltılırken ve motor daha çalışırken atık dışarı atma kapağını kesinlikle açmayınız. Dönmekte olan bıçak yaralanmalara sebep olabilir.

Atık dışarı atma kapağını ve çim toplama torbasını daima itinalı şekilde takın. Torbayı sökmeden önce daima motoru durdurun.

Bıçak gövdesi ile kullanıcı arasındaki emniyet mesafesi daima yerine getirilecektir. Bu mesafe dümen gövdesi ile belirlenmiştir. Çim biçme işlemi esnasında, eğimli arazilerde ve çalışlık bölümlerde makinenin yönünü değiştirken çok dikkatli olunuz. Sağlam durmaya dikkat ediniz, kaymayan ve zemini kavrayan taban özelliğine sahip ayakkabı ve uzun pantolon giyin.

İş güvenliği sebeplerinden dolayı eğimi 15 dereceden fazla olan arazilerde çim biçme işleminin çim biçme makinesi ile yapılması yasaktır.

Çim biçme makinesini geri yöne hareket ettirirken ve kendinize doğru çekerken çok dikkatli olun. Ayağınız dolanarak düşme tehlikesi vardır!

Doğru Çim Biçme Kuralları

Çim biçerken, kesilmemiş yer kalmaması için üst üste kesim yapılması tavsiye edilir.

Makinenin bıçakları daima keskin durumda

TR

tutulacaktır, aksi takdirde körelmiş biçaklar ile yapılan biçme işlemi sonucunda çimler tam kesilemeyecek ve sararacaktır.

Kesilen alanın temiz bir görünüm sergilemesi için çim biçme makinesini mümkün olduğunca düz yönde hareket ettirin. Burada kesim hattı bir sonraki kesim hattı ile birkaç santimetre üst üste gelmelidir. Böylece kesilmemiş şeritlerin kalması önlenir.

Çimlerin hangi sıklıkta kesileceği çim büyüme hızına bağlıdır. Çimler ana büyüme mevsiminde (Mayıs-Haziran) haftada iki kez ve bu ayların dışında haftada bir kez biçilecektir. Kesim yüksekliği 4 - 6cm arasında olmalıdır ve bir sonraki kesime kadar çimler yaklaşık 4 - 5cm büyümelidir. Çim eğer çok fazla uzadığında çimi hemen keserek normal uzunluğuna getirmeniz hatalı olur. Bu çime zarar verir. Kesinlikle çimin toplam uzunluğunun yarısından fazlasını kesmeyiniz.

Çim biçme makinesi gövdesinin alt tarafını temiz tutun ve çim artıklarını mutlaka temizleyin. Çim artıkları çalıştırma işlemini zorlaştırır, kesme kalitesini ve kesilen çimin dışarı atılmasını etkiler.

Eğimli arazilerde kesme yönü eğimin enine doğru olmalıdır. Çim biçme makinesinin kaymasını maki-neyi yukarı doğru pozisyonlayarak engelleyin.

Kesim yüksekliğini çimin gerçek uzunluğuna göre seçin. Gerektiğinde birden fazla kesim yapın ve her defasında azami 4 cm uzunlukta kesin.

Biçak üzerinde herhangi bir kontrol işlemi yapmadan önce motoru durdurun. Motor durdurulduktan sonra bıçağın birkaç saniye daha dönmeye devam edeceğine dikkat edin. Kesinlikle bıçağı elden durdurmayı denemeyin.

Bıçağın doğru şekilde bağlı, iyi durumda ve iyi şekilde bilenip bilenmediğini düzenli olarak kontrol edin. Bıçak köreldiğinde biçağı bileyin veya yenisi ile değiştirin.

Dönmekte olan biçak herhangi bir cisme çarptığında çim biçme makinesini durdurun ve biçağın tamamen durmasını bekleyin. Biçak tamamen durduktan sonra biçak ve biçak tutma elemanının durumunu kontrol edin.

Bu elemanların hasar görmesi durumunda değiştirilecektir.

Çim biçilen alan üzerinde çim artıkları kalmaya başladığına çim toplama torbası dolmuş demektir ve boşaltılması gerekir.

Dikkat! Toplama torbasını sökmeden önce motoru durdurun ve bıçağın durmasını bekleyin.

Çim toplama torbasını sökerken bir elinizle atık dışarı atma kapağını kaldırın ve diğer eliniz ile torbayı sapından tutarak çıkarın. İş güvenliği sebeplerinden dolayı torba yerinden çıkarılırken atık dışarı atma kapağı kapanır ve dışarı atma deligiğini kapatır. Delikte birkaç çim artıkları kaldığında, motoru daha kolay çalıştırmak için çim biçme makinesini yaklaşık 1m geri çekin.

Bıçak bölümünde ve çalışma aleti içinde bulunan çim artıklarını kesinlikle eliniz veya ayağınız ile temizlemeyin, bunun için uygun yardımcı aletleri, örneğin fırça veya el süpürgesi kullanın.

Çim artıklarının iyi derecede toplanmasını sağlamak için, toplama torbası ve özellikle içi kullanımdan sonra temizlenmelidir.

Çim toplama torbasını sadece motor kapalı ve biçak durmuş vaziyetteyken takın.

Bir elinizle atık dışarı atma kapağını kaldırın ve diğer eliniz ile torbayı sapından tutarak üst taraftan yerine takın.

7. Temizleme, Bakım ve Yedek Parça Siparişi

Tehlike!

Tüm temizleme çalışmalarında emniyet soketini çekin (Şekil 13).

7.1 Temizleme

• Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temizleyin.
• Çim biçme makinesinin su altında, özellikle yüksek basınçlı temizleme aleti ile yıkanması yasaktır.
• Aletikullandıktan hemen sonra temizlemenizi tavsiye ederiz.
• Aleti düzenli olarak nemli bir bezle ve sıvı sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malzemeler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin.
• Çim biçme makinesini mümkün olduğunca fırça veya bez ile temizleyin.

TR

7.2 Kömür fırçalar

Aşırı kıvılcım oluştuğunda kömür fırçaların elektrikçi uzman personel tarafından kontrol edilmesini sağlayın.

Tehlike! Kömür fırçalar ancak elektrikçi uzman personel tarafından değiştirilmelidir.

7.3 Bakım

• Aşınmış veya hasarlı bıçak, bıçak taşıyıcısı ve saplamaları, balans ayarının bozulmaması için sadece set halinde ve uzman bir personel tarafından değiştirilecektir.
• Çim biçme makinesi ile güvenli şekilde çalışabilmeniz için bağlantı elemanlarının (civata, somun, vs.) tümünün daima sıkı şekilde bağlı olmasını sağlayın.
• Çim toplama torbasının aşınıp aşınmadığını sık olarak kontrol edin.
• Aşınmış veya hasar görmüş parçaları değiştirin.
• Makinenin uzun ömürlü olması için tüm civatalar, tekerlek ve dingiller temizlenecek ve yağlanacaktır.
• Çim biçme makinesinin düzenli olarak bakımdan geçirilmesi sadece kullanım ömrünü uzatmakla kalmayacak, aynı zamanda performans kaybını önleyecek çimlerin düzenli ve kolay şekilde biçilmesi sağlanacaktır.
• Aşınmaya en fazla maruz kalan parça bıçaktır. Bıçağın ve bağlantı elemanının durumunu düzenli olarak kontrol edin. Bıçak aşındığında derhal değiştirilecek veya bilenecektir. Çim biçme makinesinde anormal titreşimler meydana geldiğinde bunun sebebi bıçak balans ayarının bozulmuş olması veya bıçağın darbe nedeniyle deforme olmuş olma ihtimali bulunur. Bu durumda bıçağın değiştirilmesi gerekmektedir.
• Alet içinde bakımı yapılacak başk aparça yoktur.

7.4 Bıçak Değiştirme

İş güvenliği sebeplerinden dolayı bıçağın yetkili uzman bir personel tarafından değiştirilmesini tavsiye ederiz. Dikkat! İş eldivenir takın! Sadece orijinal başık kullanın, aksi takdirde başık fonksiyonu ve çalışma güvenliği garanti edilemez.

Biçağın değiştirme işlemi aşağıda açıklandığı şekilde yapılacaktır:

1. Bağlantı civatasını açın (bkz. Şekil 14).
2. Bıçağı yerinden çıkarın ve yerine yenisini takın.
3. Yeni bıçağı yerleştirirken bıçağın montaj yönüne dikkat edin. Bıçağın kanatları mo-

tor bölümüne sarkmalıdır (bkz. Şekil 14). Kule tipi yuvalar biçak üzerindeki delikler ile örtüşmelidir.

1. Son olarak universal anahtar ile civatayı sıkın. Civatanın sıkma torku yaklaşık 25 Nm olmalıdır.

Sezon sonunda çim biçme makinesi üzerinde genel bir kontrol yapın ve makine üzerinde ve içinde birikmiş olan artıkların tümünü temizleyin. Her sezon başında mutlaka bıçağın durumunu kontrol edin. Makinede arıza meydana geldiğinde ve onarım yapılması gerektiğinde müşteri hizmetleri servisimize başvurunuz. Sadece orijinal yedek parça kullanınız.

7.5 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme-lidir:

Cihaztipi
• Cihazın ürün numarası
• Cihazın kod numarası
- İstenilen yedek parçanın yedek parça numarası

Güncel bilgiler ve fi yatlar internette www.isc-gmbh.info sayfasında açıklanmıştır.

Yedek biçak Ürün Nr.: 34.054.52

8. Depolama ve transport

Depolama

Makineyi ve aksesuarlarını karanlık, kuru ve dona karşı korunaklı ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 °C ve 30 °C arasındadır. Makineyi orijinal ambalajı içinde saklayın.

Transport

• Makineyi kapatın ve taşımadan önce fişini prizden çıkarın.
• Bulunması halinde transport koruma tertibatlarını takın.
• Makineyi özellikle taşıma esnasında araç üzerinde oluşabilecek darbe ve güçlü titreşimlere karşı koruyun.
• Makineyi kaymaya ve devrilmeye karşı emniyet altına alın.

TR

9. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için alet bir ambalaj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemelerden meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimlerden öğrenebilirsiniz.

TR

10. Aria Arama Planı

Arıza Olası Sebepleri Giderilmesi
Motor çalışmıyor	a) Motor veya kondanzatör arızalıb) Motor veya kondanzatördeki kablo-lar yerinden çıktıc) Biçak gövdesi tıkalıd) Emniyet şalteri takılı değile) Akü doğru takılmadı	a) Müşteri Hizmetleri tarafından yapılacaktırb) Müşteri Hizmetleri tarafından yapılacaktırc) Biçağın serbest dönmesini sağlamak için gövdeyi temizleyind) Emniyet şalterini takın (bakınız 6.)e) Aküyü sökün ve yeniden takın (bakınız 5.)
Motorun çalışma kapasitesi zayıflıyor	a) Çim çok uzun veya çok ıslakb) Biçak gövdesi tıkalıc) Biçak aşırı derecede körelmiştirđ) Akü şarj kapasitesi azalmıştır	a) Kesim yüksekliğini düzeltin, elektronik ayarını değiştirinb) Gövdeyi temizleyinc) Biçağı değiştirind) Akü şarj kapasitesini kontrol edin ve gerektiğiniinde aküyü şarj edin (bakınız 5.)
Kesim düzensiz gerçekleşiyor	a) Biçak aşınmış veya körelmiştirđ) Kesim yüksekliği yanlış ayarlanmıştır	a) Biçağı değiştirin veya bileyinb) Kesim yüksekliğini düzeltin

Dikkat! Motoru aşırı yüklemeye karşı korumak için motor termik şalter ile donatılmıştır. Bu şalter aşırı yüklenmede devre dışı kalır ve motorun kısa bir soğuma safhasından sonra tekrar devreye girer!

TR

11. Şarj cihazı göstergesi

Gösterge durumu Anlamı ve alınacak önlemler
Yeşil lamba yanıp sönyor	İşletmeye hazır olmaŞarj cihazının fişi prize takıldı ve işletmeye hazır, akü şarj cihazına takılı değil
Kırmızı lamba yanıyor	Şarj etmeŞarj cihazı aküyü şarj ediyor.
Yeşil lamba yanıyor	Akü şarj oldu ve işletmeye hazır.(Şarj süresi 1,5 Ah akü: yakl. 2 saat)(Şarj süresi 2,0 Ah akü: yakl. 212 saat)(Şarj süresi 2,6 Ah akü: yakl. 3,25 saat)(Şarj süresi 3,0 Ah akü: yakl. 4 saat)(Şarj süresi 4,0 Ah akü: yakl. 5 saat)(Şarj süresi 5,0 Ah akü: yakl. 612 saat)Alınacak önlem:Aküyü şarj cihazından çıkarın. Şarj cihazının fişini prizden çıkarın.
Kırmızı lamba yanıp sönyor	ArızaŞarj işlemi mümkün değil. Akü veya şarj cihazı arızalı.Alınacak önlem:Arızalı bir akünün şarj edilmesi yasaktır.Aküyü şarj cihazından çıkarın.
Kırmızı ve yeşil lambadeğişken yanıp sönyor	Sıcaklık arızasıAkü çok sıcak (örneğin direkt güneş ışınlarına maruz kalma nedeniyle) veya çok soğuk ( 0^ altında)Alınacak önlem:Aküyü çıkarın ve 1 gün boyunca oda sıcaklığında(yakl. 20^ ) saklayın.Bu arıza halen devam ediyorsa akü derin deşarj olmuştur ve artık şarj edilmesi yasaktır. Aküyü şarj cihazından çıkarın.

TR

Sadece AB Ülkeleri İçin Geçerlidir

Elektrikli cihazları çöpe atmayınız.

Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.

Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi:

Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmeliklere uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların antıtlmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan aksesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur.

Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH firmasının özel onayı alınmak şartıyla serbesttir.

Teknikdeğişiklikler olabilir

TR

Servis Bilgileri

Garanti Belgesinde belirtiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır.

Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.

Kategori Örnek
Aşınma parçaları*	Kömür fırçaları, Akü
Sarf malzemesi/Sarf parçaları*	Bıçak
Eksik parçalar

* sevkiyatın içeriğine dahil olması zorunlu değildir!

Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bildirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:

• Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?
• Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?
• Sizce aletin arızalı ana işlevi nedir (ana semptom)?
  Bu işlevi açıklayınız.

TR

Garanti belgesi

Sayın Müşterimiz,

ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu garanti koşulları sadece, ürünü ticari olarak veya serbest meslek uygulamalarında kullanmayacak olan tüketiciler yani gerçek kişiler için geçerlidir. Bu garanti koşulları, ilgili üretici firmanın yasal garanti hükümlerine ek olarak müşterilerine tanıldığı ek maddeleri düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.
2. Söz konusu garanti hizmeti kapsamı sadece ilgili üretici firmadan satın aldığınız yeni alet için geçerli olup malzeme veya imalat hatasını kapsar. Ayıplı malın telifisi, ilgili arızanın giderilmesi veya aletin yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim firmamıza aittir. Aletlerimizin ve cihazlarımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir.

3. Garanti kapsamına dahil olmayan durumlar:

4. Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yetersiz olmasından kaynaklanan hasarlar.

5. Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı maddenin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar).

6. Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.

7. Garanti süresi 84 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.

8. Garanti haklarının dan faydalanmak istediğinizde arızalı aleti www.isc-gmbh.info sayfasına bildirin. Kasa fişi veya yeni aletinizi satın aldığınızı belgeleyen diğer bir evrağı hazır tutun. Kasa fişi veya tip etiketi olmaksızın gönderilen aletler, aletin tam olarak tanımlanma olanağının bulunmaması nedeniyle garanti hizmetleri dışındadır. Aletinizin arızası garanti hizmetleri kapsamındaysa en kısa zamanda onanılmış veya yeni bir alet adresinize gönderilecektir.

Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atıfta bulunuruz.

RU

Содержание
