Produkttype	Batteridrevet gressklipper
Merke	Gardol
Modell	GAM-E 33/1
Klippebredde	33 cm
Klippehøyde	25-65 mm (5 trinn)
Oppsamlingskurvs volum	30 liter
Vekt	12,8 kg
Strømforsyning	2 lithium-ion-batterier 20 V, 2,6 Ah (Power-X-Change Plus)
Lader	2 ladere, inngang 110–240 V ~ 50–60 Hz, utgang 21 V / 0,8 A
Motorrotasjonshastighet	3400 o/min
Lydtrykknivå LpA	79,4 dB(A) (usikkerhet 3 dB)
Garantert lydeffektnivå LWA	96 dB(A)
Vibrasjon på håndtak	≤ 2,5 m/s² (usikkerhet 1,5 m/s²)
Beskyttelsestype	IPX1 (gressklipper)
Beskyttelseskategori	III (apparat) / II (lader)
Sentral justering av klippehøyde	Ja, med spak (5 posisjoner)
Styre	Demonterbar, justerbar høyde (2 posisjoner per side)
Blad	Utskiftbart, tiltrekningsmoment 25 Nm
Garanti	84 måneder (7 år)
Vedlikehold	Rengjøring etter bruk med fuktig klut, ikke bruk høytrykkspyler, olje hjulene
Sikkerhet	Sikkerhetsstopp med låsing, avtakbar sikkerhetsplugg, bladet fortsetter etter motorstopp
Medfølgende tilbehør	2 batterier, 2 ladere, oppsamlingskurv, bruksanvisning, sikkerhetsinstruksjoner

Ofte stilte spørsmål - GAM-E 33/1 Gardol

Hvordan justere klippehøyden på Gardol GAM-E 33/1 gressklipper?

Klippehøyden justeres ved å senke den sentrale justeringsspaken (merke 5) og sette den i ønsket posisjon (5 trinn fra 25 til 65 mm). Slipp spaken og kontroller at den er godt låst i stoppinnretningen. Merk: Motoren må være slått av og sikkerhetspluggen fjernet før justering.

Hvordan lade batteriene til gressklipperen?

Ta ut batteriene fra apparatet ved å trykke på sideknappen. Koble laderen til stikkontakten (110–240 V). Sett batteriet inn i laderen. Indikatorlampen lyser rødt under lading (ca. 3t15min for 2,6 Ah). Grønt lys indikerer fulladet. Koble fra laderen og ta ut batteriet. Bruk kun batterier med samme ladenivå og lad alltid begge samtidig.

Hvordan montere styret på Gardol GAM-E 33/1 gressklipper?

Fest først nedre høyre og venstre styre på huset med festeskruene (fig. 3). Skyv det øvre styret inn på de nedre styrene og velg en av de to hullene for å justere høyden (fig. 4). Stram skruene. Fest tilkoblingskabelen til styret med kabelklipsene (fig. 5).

Hvordan bytte bladet på gressklipperen?

Bruk arbeidshansker. Slå av motoren og fjern sikkerhetspluggen. Løsne bladets festeskrue (fig. 14) og fjern bladet. Monter det nye bladet i riktig retning: vingene skal peke mot motorhuset. Stram skruen til ca. 25 Nm. Bruk kun originalblad (ref. 34.054.52).

Hva betyr laderens indikator?

- Grønt blinkende lys: Lader klar, batteri ikke satt inn. - Rødt fast lys: Lading pågår. - Grønt fast lys: Lading fullført. - Rødt blinkende lys: Feil, defekt batteri eller lader. - Rødt og grønt lys blinker vekselvis: Termisk forstyrrelse (batteri for varmt eller for kaldt).

Hva gjør jeg hvis gressklipperen ikke starter?

Kontroller først at sikkerhetspluggen er satt inn og at batteriet er ordentlig festet. Hvis motoren ikke starter i høyt gress, flytt klipperen til et lavere område. Rengjør huset hvis det er tilstoppet. Fortsetter problemet, ta kontakt med kundeservice (motoren eller kondensatoren kan være defekt).

Hvordan rengjøre og vedlikeholde gressklipperen?

Etter hver bruk, rengjør huset og bladet med en fuktig klut og litt såpe. Bruk aldri høytrykkspyler eller rennende vann. Olje hjulene og akslene. Kontroller jevnlig bladets tilstand og festinger. Oppbevar apparatet tørt, frostfritt (5–30 °C).

Hvordan tømme oppsamlingskurven?

Slå av motoren og vent til bladet har stoppet helt. Løft utkastklaffen med én hånd, ta ut oppsamlingskurven i håndtaket. Tøm den. For å sette den tilbake, løft klaffen og heng kurven på plass ovenfra. Hvis gressrester blokkerer åpningen, flytt klipperen ca. 1 m bakover før du starter på nytt.

Hva er viktige sikkerhetsinstruksjoner?

- Les bruksanvisningen før bruk. - Hold avstand (bladene er skarpe). - Fjern sikkerhetspluggen før vedlikehold. - Bladene fortsetter å rotere etter stopp. - Beskytt apparatet mot regn. - Klipp aldri i hellinger over 15 %. - Bruk sklisikre sko og bukser. - Ikke la barn bruke apparatet.

Hvordan oppbevare og transportere gressklipperen?

Oppbevar gressklipperen på et mørkt, tørt, frostfritt sted utilgjengelig for barn (ideell temperatur 5–30 °C). Før transport, slå av og koble fra strømmen. Bruk transportbeskyttelse hvis tilgjengelig. Beskytt den mot støt og glidning i kjøretøyet.

BRUKSANVISNING GAM-E 33/1 Gardol

3. Formålsbestemt anvendelse

7. Rengøring, vedligeholdelse og reservedelsbestilling

Fare!

8. Opbevaring og transport

Opbevaring

9. Bortskaff else og genanvendelse

Recycling-alternativ til tilbagesendelse:

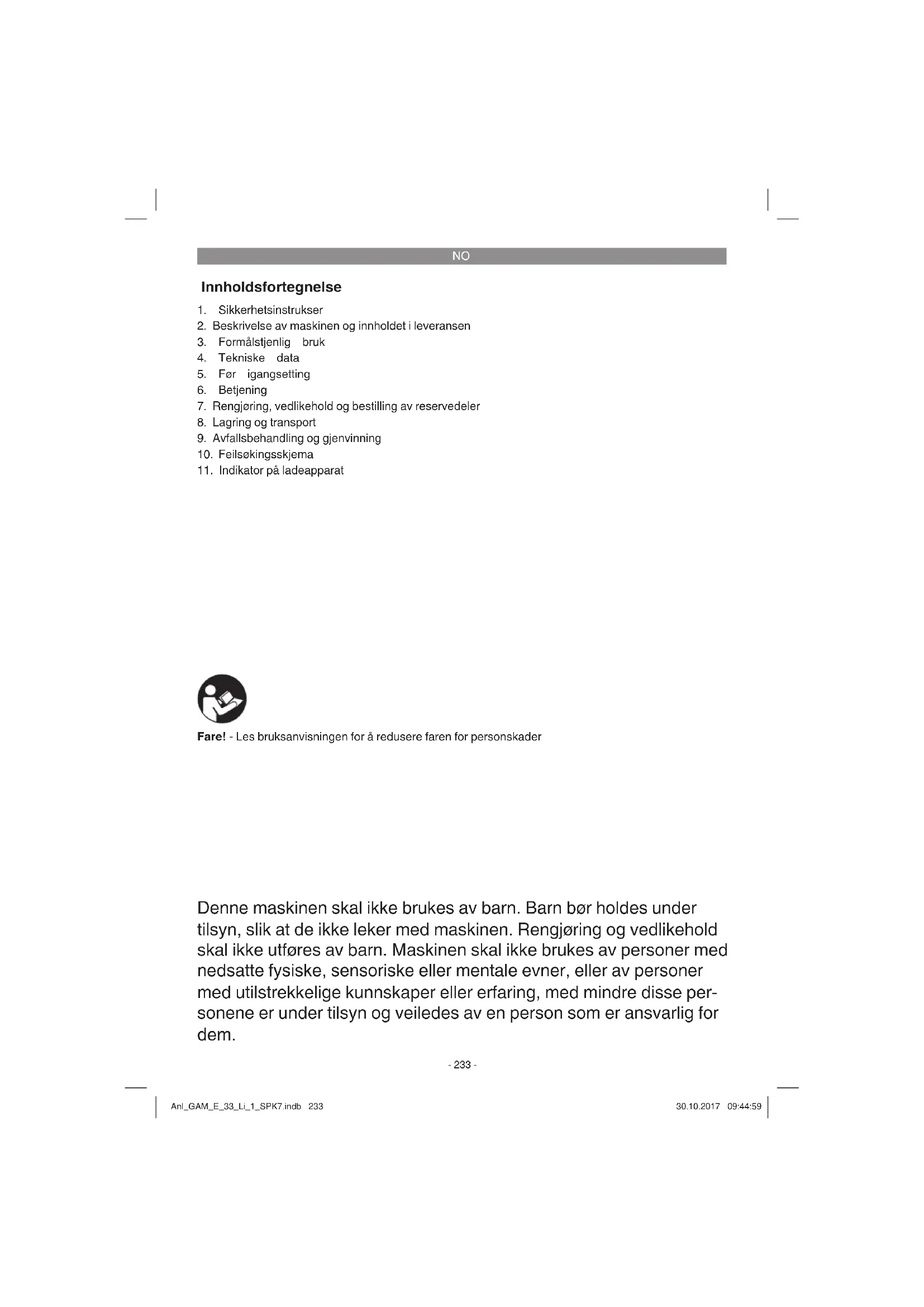

1. Sikkerhetsinstrukser
2. Beskrivelse av maskinen og innholdet i leveransen
3. Formålstjenlig bruk
4. Tekniske data
5. Før igangsetting
6. Betjening
7. Rengjøring, vedlikehold og bestilling av reservedeler
8. Lagring og transport
9. Avfallsbehandling og gjenvinning
10. Feilsøkingsskjema
11. Indikator på ladeapparat

Fare! - Les bruksanvisningen for å redusere faren for personskader

Denne maskinen skal ikke brukes av barn. Barn bør holdes under tilsyn, slik at de ikke leker med maskinen. Rengjøring og vedlikehold skal ikke utføres av barn. Maskinen skal ikke brukes av personer med nedsatte fysiske, sensoriske eller mentale evner, eller av personer med utilstrekkelige kunnskaper eller erfaring, med mindre disse personene er under tilsyn og veiledes av en person som er ansvarlig for dem.

NO

Fare!

Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og materielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

1. Sikkerhetsinstrukser

Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiledningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.

1. „Advarsel - Les bruksanvisningen for å redu- sere faren for personskader“
2. Hold avstand!
3. Forsiktig! - Skarpe skjarekniver - trekk ut sikkerhetspluggen før du utfører vedlikeholdsarbeider. Skjareknivene fortsetter å rotere etter at motoren er stanset!
4. Maskinen må ikke utsettes for regn og fuktighet
5. Garantert lydeff ektnivå: 96 dB
6. Forskriftsmessig avfallshändtering av batteriet

2. Beskrivelse av maskinen og innholdet i leveransen

2.1 Beskrivelse av maskinen (fi gur 1/2)

1. Betjeningsbøyle
2. ∅vre styrehåndtak
3. Sikkerhetsplugg
4. Bærehåndtak
5. Sentral klippehøydejustering
6. Utkastdeksel
7. Oppsamlingskurv for gress
8. Oppladbart batteri
9. Ladeapparat
10. Venstre, nedre styrehåndtak
11. Høyre, nedre styrehåndtak
12. 2 festeskruer for nedre styrehåndtak
13. 2 mutre for øvre styrehåndtak med hurtigfestefunksjon
14. Klemmer til feste av kabel
15. Nivåindikator

2.2 Levering og utpakking (fi gur 2)

Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må de legge fram en gyldig kjøpskvittering. Vær i denne forbindelse oppmerksom på garantiyelsestabellen i serviceinformasjonen helt bak i veiledningen.

• Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.
• Fjern forpakningsmaterialet og forpaknings- og transportsikringene (hvis for hånden).
  • Kontroller at leveringen er komplett.
• Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.
• Oppbevar om mulig emballasjen til garantitiden er utløpt.

Fare!

Maskinen og forpakningsmaterialet er ikke leketøy for barn! Barn må ikke leke med plastposene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

Inkludert i leveringen

• Batteridrevet plenklipper
- Batteri (2 stk.)
• Ladeapparat (2 stk.)
• Festeskruer for øvre styrehåndtak (2 stk.)
• Fjærer (2 stk.)
• Oversettelse av original bruksanvisning

NO

• Sikkerhetsinstrukser

3. Formålstjenlig bruk

Plenklipperen er egnet for privat bruk i forbindelse med villa og hage.

Som plenklipper for privat bruk i forbindelse med villa og hage defi neres plenklippere som som regel ikke brukes i mer enn 50 timer i året, og som i hovedsak brukes til stell av arealer med gress eller plen, med andre ord ikke plenklippere som brukes i off entlige anlegg, parker, på idrettsplasser eller i landbruk og skogbruk.

OBS! På grunn av risiko for legemsbeskadigelse av brukeren er det ikke tillatt å bruke plenklipperen til trimming av busker, hekker eller stauder, til å klippe og kappe opp slyngplanter eller plener på beplantede tak eller i blomsterkasser på balkonger. Det er heller ikke tillatt å bruke den til rengjøring (støvsuging) av gangstier eller som kompostkvern for å hakke opp materiale fra trær og hekker. Videre er det ikke tillatt å bruke plenklipperen som jordfreser eller til å planere ut forhøyninger i bakken, f.eks. moldvarphauger.

Av sikkerhetsgrunner er det ikke tillatt å bruke plenklipperen som drivaggregat for andre arbeidsverktøy og for noen form for verktøysett, med mindre produsenten har gitt uttrykkelig godkjennelse til slik bruk.

Maskinen skal kun brukes til arbeider den er beregnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Produsenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ansvarlig.

Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.

4. Tekniske data

Motorhastighet: 3400 min ^1
Sikkerhetsklasse:....III
Vekt: 12,8kg
Klippebredde: 33 cm
Volum på oppsamlingskurv for gress: ......30 liter
Lydtrykknivå L pA : 79,4 dB(A)
Usikkerhet KpA : 3 dB(A)
Garantert lydeff ektnivå L_WA : 96 dB(A)
Vibrasjon på håndtak a_n : ≤ 2,5m/s^2
Usikkerhet K: 1,5 m/š
Klippehøydejustering: ......25-65 mm; 5-trinns
Innkapsling: IPX1

2x Li-ion-batteri Power-X-Change Plus

Spenning: 20 V d.c.

Kapasitet: 2,6 Ah

Antall linjer: 5

2x Ladeapparat Power-X-Charger

Inngangsspenning: .....110-240 V \~ 50-60 Hz

Utgangsspenning: 21 V d. c.

Utgangsstrøm: 800 mA

Sikkerhetsklasse: .....II /☐

OBS!

Ladeapparatet må kun brukes til Li-Ion-batterier i Gardol Power-X-Change-serien!

Støy- og vibrasjonsverdiene ble målt i samsvar med standardene EN ISO 3744:1995, ISO 11094:1991 og EN ISO 20643:2008.

Begrens støyutviklingen og vibrasjonene til et minimum!

• Bruk bare forskriftsmessige maskiner uten skader.
• Vedlikehold og rengjør maskinen med jevne mellomrom.
• Tilpass din arbeidsmåte maskinen.
  • Overbelast ikke maskinen.
• Sørg ved behov for å få maskinen undersøkt.
• Slå av maskinen när den ikke er i bruk.
• Brukhansker.

Resterende risikoer

Selv om du bruker dette elektroverktøyet forskriftsmessig, vil det alltid fi nnes noen resterende risikoer. Følgende risikoer kan oppstå i forbindelse med konstruksjonen til og utførelsen av dette

NO

elektroverktöyet:

1. Lungeskader dersom man ikke bruker en egnet støvmaske.
2. Hørselsskader dersom man ikke bruker egnet hørselsvern.

Advarsel!

Denne maskinen genererer et elektromagnetisk felt under bruk. Dette feltet kan under visse omstendigheter påvirke aktive eller passive medisinske implantater. For å redusere faren for alvorlige eller dødelige personskader, anbefaler vi at personer med medisinske implantater konsulterer lege og produsenten av det medisinske implantatet før maskinen betjenes.

5. Før igangsetting

Plenklipperen er delvis montert når den leveres fra fabrikken. Styrehåndtaket og oppsamlingskurven må monteres før plenklipperen tas i bruk. Følg bruksanvisningen punkt for punkt, og ta bildene til hjelp når du monterer maskinen.

Montering av styrehåndtaket (fi gur 3 til 5)

Først må du feste det nedre styrehåndtaket på venstre side (figur 3/pos. 10) og på høyre side (figur 3/pos. 11) med festeskruene (fi gur 3/pos. 12) på gressklipperens hus. Det øvre styrehåndtaket må deretter skyves inn på det nedre styrehåndtaket og festes med skruene (fi gur 4/pos. 13). Til dette fi nnes det henholdsvis 2 ulike hull på de nedre styrehåndtakene, slik at høyden på håndtaket kan tilpasses brukeren. Fest deretter strømkabelen på styrehåndtaket med kabelholderne (fi gur 5/pos. 14).

Montering av oppsamlingskurven (se fi gur 6)

Motoren må slås av, og kniven må ikke rotere, når oppsamlingskurven henges på maskinen. Løft opp utkastdekslet (fi g. 6/Pos. 6) med den ene hånden. Hold tak i håndtaket på oppsamlingskurven med den andre hånden og hekt den på plass fra oppsiden (fi gur 6).

Oppsamlingskurvens nivåindikator

Oppsamlingskurven er utstyrt med nivåindikator (fi g. 1/pos. 15). Denne åpnes av den luftstrømmen som plenklipperen genererer under drift. Dersom luken faller igjen under klippingen av gresset, er oppsamlingskurven full og bør tømmes. Hullene under luken må alltid være rene og åpne for at nivåindikatoren skal fungere korrekt.

Justering av klippehøyden OBS!

Det er kun tillatt å justere klippehøyden når maskinen er stanset og sikkerhetspluggen er trukket ut.

Før du begynner å klippe plenen, må du kontrollere at skjæreverktøyet ikke er sløvt, og at festene for kniven ikke er skadet. Skift ut sløvt og / eller skadet skjæreverktøy så det ikke oppstår ubalanse og kast. Stans motoren og trekk ut sikkerhetspluggen når du utfører denne kontrollen.

Justeringen av klippehøyden må utføres på følgende måte (se fi gur 7):

1. Press håndtaket (5) ned.
2. Still inn håndtaket (5) på ønsket klippehøyde.
3. Slipp løs håndtaket (5) og kontroller at det sitter forsvarlig på plass i låsehakket.

Avlesing av klippehøyden

Klippehøyden kan stilles inn i 5 trinn fra 25 - 65 mm, og den kan avleses på skalaen.

Lading av batteriet (fi g. 8)

1. Ta det oppladbare batteriet ut av maskinen. Trykk i den forbindelse på låsetastene på sidene.
2. Kontroller at den nettspenningen som er angitt på merkeplaten, stemmer overens med den eksisterende nettspenningen. Stikk nettpluggen til ladeapparatet (9) inn i stikkontakten. Den grønne lysdioden begynner å blinke.
3. Stikk det oppladbare batteriet (8) inn på lade-apparatet (9).
4. Under punktet „Indikator på ladeapparatet“ fi nner du en tabell som viser betydningen av LED-indikatoren på ladeapparatet.

Under ladingen kan batteriet bli litt varmt. Dette er imidlertid normalt.

Dersom det ikke er mulig å lade batteripakken, må du vennligst kontrollere:

• om det finnes nettspenning på stikkontakten
- om kontakten på ladekontaktene er upåklagelig.

Dersom det fortsatt ikke er mulig å lade batteripakken, må du vennligst sende

• ladeapparatet
• ogbatteripakken
  til vår kundeservice.

NO

Med henblikk på å oppnå en lang levetid for batteripakken, bør du sørge for å lade batteripakken opp igjen i rett tid. Dette er alltid nødvendig dersom du konstaterer at maskinens ytelse avtar. Du må aldri la batteripakken utlades helt. Det fører til defekt på batteripakken!

Montering av batteriet (fi g. 9-10)

Åpne batteridekslet. Trekk da i smekklåsen (pos. A) som vist i fi gur 10 og vipp opp dekslet. Stikk deretter de to batteriene inn i festene som vist i fi g. 10.

Merk!

Batteriet med laveste ladestatus er avgjørende for maskinens driftstid. Begge batteriene må alltid være fullt oppladet før bruk. Steng batteridekslet ved å lukke dekslet igjen og kontrollere at det smekker korrekt i lås.

Indikator for batterikapasitet (fi gur 11)

Trykk på bryteren for indikatoren for batterika- pasitet (fi gur 11/pos. A). Indikatoren for batteri- kapasitet (fi gur 11/pos. B) signaliserer batteriets ladetilstand ved hjelp av 3 lysdioder.

Alle 3 lysdiodene lyser:

Det er fortsatt en tilstrekkelig mengde strøm på batteriet.

1 lysdiode blinker:

Batteriet ble utladet for mye og er defekt. Et defekt oppladbart batteri må ikke lenger brukes og lades!

6. Betjening

Forsiktig!

Plenklipperen er utstyrt med sikkerhetskopling for å hindre at den brukes av uvedkommende. Sett inn sikkerhetspluggen (fi g. 13) rett før du skal ta plenklipperen i bruk, og trekk sikkerhetspluggen ut igjen hver gang du tar en pause og når du avslutter arbeidet.

Forsiktig!

Plenklipperen er utstyrt med startsperre (fi gur 12/ pos. A) for å hindre at den startes utilsiktet. Start- sperren må trykkes før betjeningsbøylen (fi gur 12/ pos. 1) kan aktiveres. Når betjeningsbøylen slip- pes løs, slås plenklipperen av. Gå noen ganger gjennom denne prosedyren for å være sikker på at maskinen fungerer korrekt. Før du utfører repa- rasjoner eller vedlikeholdsarbeider på maskinen, må du forvisse deg om at knivene ikke roterer, og at sikkerhetspluggen er trukket ut.

Advarsel! Du må aldri åpne utkastdekslet når oppsamlingssekken for gress tømmes og motoren fortsatt er i gang. Roterende kniver kan føre til personskader.

Pass alltid på å feste utkastdekslet eller oppsamlingskurven for gress forsvarlig. Slå av motoren før du fjerner dekslet eller oppsamlingssekken.

Den sikkerhetsavstand mellom knivhuset og brukeren som er gitt ved styrehåndtaket, skal alltid holdes. Man må være spesielt forsiktig når man klipper gress og skifter kjøreretning i skråninger og heng. Pass på å stå stødig, bruk sko med sklisikre såler med godt grep og lange bukser.

Klipp alltid plenen på tvers av heng. Av hensyn til sikkerheten må du ikke klippe plenen i heng med en stigning på over 15° med plenklipperen.

Vær spesielt forsiktig når du beveger deg bakover og når du drar plenklipperen etter deg. Fare for å snuble!

Instruksjoner om hvordan plenklippingen utføres korrekt

Det anbefales å arbeide overlappende under plenklippingen.

Bruk alltid skarpe kniver som er i forskriftsmessig stand, når du klipper plenen, slik at gresstråene ikke trevles opp og plenen blir gul.

For at plenen skal se pen ut etter klippingen, må

NO

du gå med plenklipperen i så rette baner som mulig. Disse banene bør alltid overlappe hverandre med noen centimetre, slik at det ikke oppstår uklippede striper mellom dem.

Hvor ofte plenen skal klippes avhenger i hovedsak av hvor raskt gresset i plenen vokser. I perioden med raskest vekst (mai - juni) bør den klippes to ganger i uken, ellers en gang i uken. Klippehøyden bør ligge mellom 4 - 6 cm, og veksten bør være 4 - 5 cm fram til neste klipping. Dersom plenen en gang får for langt gress, bør du deretter ikke gjøre den feilen å klippe den ned til normal høyde med en gang. Det skader plenen. Ikke klipp gresset til mer enn til halv høyde.

Hold undersiden av plenklipperhuset ren. Det er tvingende nødvendig å fjerne avleirede gressrester. Avleiringer gjør det vanskeligere å starte, virker negativt inn på klippekvaliteten og utkastet av gresset.

I heng må du gå i baner på tvers av henget under klippingen. Dersom du holder plenklipperen på skrått oppover, hindrer du at den sklir ned. Velg klippehøyde ut fra faktisk lengde på gresset. Utfør arbeide i fl ere omganger, slik at du ikke klipper mer enn maks. 4 cm gresslengde om gangen. Slå av motoren før du utfører noen form for kontroller på kniven. Ikke glem at kniven kan fortsette å rotere i noen sekunder etter at motoren er slått av. Du må aldri prøve å stoppe kniven. Kontroller med jevne mellomrom om kniven er festet forskriftsmessig, om den er i god stand og godt slipt. Dersom dette ikke er tilfelle, må du slime den eller skifte den ut. Dersom den roterende kniven slår mot en gjenstand, må du slå av plenklipperen og vente til kniven har stanset helt. Kontroller deretter knivens og knivholderens tilstand. De må skiftes ut dersom de er skadet.

Så snart det blir liggende igjen rester av gress under klippingen, må oppsamlingskurven tømmes. OBS! Slå av motoren og vent til skjæreverktøyet har stanset helt, før du tar av oppsamlingskurven.

Når du skal ta av oppsamlingskurven, må du løfte utkastdekslet med en hånd og ta oppsamlingskurven ut med den andre hånden ved å holde fast i bærehåndtaket. I samsvar med sikkerhetsforskriften faller utkastdekslet igjen når oppsamlingskurven hektes løs, og det lukker da den bakre utkaståpningen. Dersom det da blir hengende gressrester igjen i åpningen, kan det lønne seg å trekke plenklipperen ca. 1 m tilbake for at det skal

være lettere å starte motoren.

Ikke fjern avleirede gressrester i plenklipperhuset og på arbeidsverktøyet med hendene eller føttene, men bruk egnede hjelpemidler, f.eks. børste eller kost.

For at man skal være garantert en god oppsam-ling av gresset, må oppsamlingskurven rengjøres innvendig etter bruk.

Oppsamlingskurven må bare henges på plass på maskinen när motoren er slått av og skjæreverktöyet står stille.

Løft opp utkastdekslet med den ene hånden og hold tak i håndtaket på oppsamlingskurven og heng den på plass fra oversiden.

7. Rengjøring, vedlikehold og bestilling av reservedeler

Fare!

Trekk alltid ut sikkerhetspluggen før du utfører noen form for rengjøringsarbeider (fi g. 13).

7.1 Rengjøring

• Hold sikkerhetsinnretningene, ventilasjonsåpningene og motorhuset så fri for støv og smuss som mulig. Gni maskinen ren med en ren klut, eller blås den ren med trykkluft med lavt trykk.
• Det er ikke tillatt å rengjøre plenklipperen med rennende vann, spesielt ikke vann under høytrykk.
• Vi anbefaler å rengjøre maskinen omgående etter bruk.
• Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen. Pass på at det ikke kan komme vann inn i maskinen.
• Rengjør helst plenklipperen med børster eller filler.

7.2 Kullbørster

Dersom gnistdannelsen er for stor, må du be en autorisert elektriker kontrollere kullbørstene.

Fare! Kullbørstene skal bare skiftes ut av en autorisert elektriker.

NO

7.3 Vedlikehold

• Nedslitte og skadde kniver, knivholdere og bolter skal skiftes ut i hele sett hos en autorisert fagmann, slik at avbalanseringen opprettholdes.
• Sørg for at alle festeelementer (skruer, mutre, osv.) alltid er trukket forsvarlig til, slik at du kan arbeide trygt med plenklipperen.
• Kontroller ofte oppsamlingsanordningen for gress med henblikk på tegn til slitasje.
• Skift ut nedslitte eller skadde deler.
• For at maskinen skal få en lang levetid, bør alle skrudeler, samt hjul og akslinger, rengjøres og deretter smøres med olje.
• Et regelmessig stell av plenklippereren sikrer ikke bare at den holder i lang tid og beholder sin yteevne, men bidrar også til en omhygge- lig og enkel klipping av plenen din.
• Kniven er den komponenten som utsettes for størst slitasje. Kontroller med jevne mellomrom knivens tilstand og at den sitter forsvarlig fast. Dersom kniven er nedslitt, må den omgående skiftes ut eller slipes. Dersom det oppstår for store vibrasjoner på plenklipperen, betyr det at kniven ikke er korrekt avbalansert, eller at den er blitt deformert av slag. I et slikt tilfelle må den repareres eller skiftes ut.
• Det befinner seg ingen deler som kan vedlikeholdes inne i maskinen.

7.4 Utskiftning av kniven

Av hensyn til sikkerheten anbefaler vi å få skiftet ut kniven hos en autorisert fagmann. Forsiktig! Bruk arbeidshansker! Bruk kun originalkniver, da i motsatt fall funksjoner og sikkerhet under visse omstendigheter ikke vil være gitt.

Gå fram på følgende måte for å skifte ut kniven:

1. Løsne festeskruen (se fi g. 14).

2. Ta av kniven og skift den ut med en ny.

3. Når du monterer den nye kniven, må du passe på å montere kniven i korrekt posisjon. Knivens spoilere må rage inn i motorrommet (se fi g. 14). Festeforhøyningene må stemme overens med utstansingene i kniven.

4. Deretter trekker du festeskruen forsvarlig til igjen med universalnøkkelen. Tiltrekningsmomentet bør være ca. 25 Nm.

Mot slutten av sesongen må du utføre en generell kontroll av plenklipperen og fjerne alle rester som har samlet seg opp. Det er tvingende nødvendig å kontrollere knivens tilstand før start i hver ny sesong. Henvend deg til vår kundeservice dersom

det er behov for reparasjoner. Bruk kun original-reservedeler.

7.5 Bestilling av reservedeler:

Når man bestiller reservedeler, bør følgende opplysninger angis:

- Maskintype

• Maskinensartikkelnummer
• Maskinensidentifikasjonsnummer
• Reservedelsnummeret til den nødvendige reservedelen

Du fi nner aktuelle priser og informasjon under www.isc-gmbh.info

Reservekniv art. nr.: 34.054.52

8. Lagring og transport

Lagring

Lagre maskinen og tilbehøret på et mørkt, tørt og frostfritt sted som ikke er tilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5 °C og 30 °C. Oppbevar maskinen i originalemballasjen.

Transport

• Slå av maskinen og kople den fra strømforsyningen før du transporterer den.
• Monter verneinnretninger for transport, der som slike finnes.
• Beskytt maskinen mot skader og sterke vibrasjoner som særlig kan oppstå når maskinen transporteres i kjøretøyer.
• Sikre maskinen så den ikke kan skli ut av stilling og velte.

9. Avfallsbehandling og gjenvinning

Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretsløpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbehandling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.

NO

10. Feilsøkingsskjema

Feil Mulig årsak Utbedring
Motoren starter ikke	a) Defekt motor eller kondensatorb) Løsnede koblinger på motoren eller kondensatorenc) Plenklipperhuset er tilstoppetd) Sikkerhetspluggen er ikke satt inne) Batteriet er ikke korrekt tilkoplet	a) Utføres av kundeserviceverkstedb) Utføres av kundeserviceverkstedc) Rengjør huset slik at kniven kan rotere frittd) Plugg inn sikkerhetspluggen (se 6.)e) Ta ut batteriet og før det inn igjen (se 5.)
Motorytelsen avtar a)	For høyt eller for fuktig gressb) Plenklipperhuset er tilstoppetc) Kniven er sterkt nedslittd) Det oppladbare batteriets kapasitet avtar	a) Juster klippehøyden, endre innstillingen av elektronikkenb) Rengjør husetc) Skift ut knivend) Kontroller batteriets kapasitet og lad opp batteriet ved behov (se 5.)
Uren klipping a) Knivene er nedslitteb) Feil klippehøyde		a) Skift ut kniven eller slip denb) Juster klippehøyden

Merk! Motoren er utstyrt med termobryter som beskyttelse. Denne koples ut ved overbelastning, og etter en kort avkjølingspause koples den automatisk inn igjen!

NO

I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning.

Recycling-alternativ til oppfordring om returnering: Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en forskriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette.

Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette.

Med forbehold om tekniske endringer

NO

Serviceinformasjon

Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du finner kontaktopplysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell.

Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell.

Kategori Eksempel
Slitedeler* Kullbørster, Batteri
Forbruksmateriale/ forbruksdeler* Kniv
Manglende deler

Ved mangler eller feil ber vi deg registrere feilen på internettadressen: www.isc-gmbh.info. Sørg for å gi en nøyaktig beskrivelse av feilen, og svar i denne forbindelse alltid på følgende spørsmål:

• Virket maskinen noen gang, eller var den defekt helt fra start av?
• Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?
  • Hvilken feilfunksjon har maskinen etter din mening (viktigste symptom)?
  Beskriv denne feilfunksjonen.

NO

Garantidokument

Kjære kunde!

Våre produkter er underlagt streng kvalitetskontroll. Dersom denne maskinen en gang likevel ikke skulle fungere forskriftsmessig, beklager vi dette sterkt og ber deg henvende deg til vår kundeservice, under den adresse som er angitt på dette garantikortet, eller til forhandleren hvor du kjøpte maskinen. Følgen-de vilkår gjelder for å gjøre gjeldende garantikrav:

1. Disse garantivilkårene retter seg utelukkende mot forbrukere, det vil si naturlige personer, som ikke vil bruke dette produktet verken i rammen av næringslivsvirksomhet eller annen selvstendig virksomhet. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.

2. Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produsent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen.

Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yrkesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.

- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-forskriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsforskriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold.

- Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelastning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned).

- Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.

1. Garantitiden gjelder i 84 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Garantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiytelsen. Dette gjelder også ved anvendelse av service på stedet.

2. Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettadressen: www.isc-gmbh.info. Hold tilgjengelig kvitteringen for kjøpet eller andre papirer som dokumenterer at du har kjøpt en ny maskin. Maskiner som sendes inn uten tilhørende dokumentasjon eller uten merkeplate, prekluderes fra garantiytelse på grunn av manglende mulighet for å tilordne dem. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en reparert eller en ny maskin.

Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjelder for garantien i henhold til serviceinformasjonen i denne bruksanvisningen.

IS

Efnisyfi rlit

2. Tækislýsing og innihald

Samsetning tækisbeislis (myndir 3 til 5)

8. Geymsla og fl utningar

Geymsla

Ljudeff ektnivå LWA 96 dB(A)

Vibration i stängen .... ≤ 2,5 m/s ^2

Osäkerhet K 1,5 m/s²
