GAM-E 33/1 - Tosaerba Gardol - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo GAM-E 33/1 Gardol in formato PDF.
| Tipo di prodotto | Tagliaerba a batteria |
| Marca | Gardol |
| Modello | GAM-E 33/1 |
| Larghezza di taglio | 33 cm |
| Altezza di taglio | 25-65 mm (5 livelli) |
| Volume del raccoglitore | 30 litri |
| Peso | 12,8 kg |
| Alimentazione | 2 batterie agli ioni di litio 20 V, 2,6 Ah (Power-X-Change Plus) |
| Caricabatterie | 2 caricabatterie, ingresso 110-240 V ~ 50-60 Hz, uscita 21 V / 0,8 A |
| Velocità di rotazione motore | 3400 giri/min |
| Livello di pressione sonora LpA | 79,4 dB(A) (incertezza 3 dB) |
| Livello di potenza sonora garantito LWA | 96 dB(A) |
| Vibrazione al manubrio | ≤ 2,5 m/s² (incertezza 1,5 m/s²) |
| Tipo di protezione | IPX1 (tagliaerba) |
| Categoria di protezione | III (apparecchio) / II (caricabatterie) |
| Regolazione centrale dell'altezza di taglio | Sì, tramite leva (5 posizioni) |
| Manubrio | Smontabile, altezza regolabile (2 posizioni per lato) |
| Lama | Intercambiabile, coppia di serraggio 25 Nm |
| Garanzia | 84 mesi (7 anni) |
| Manutenzione | Pulizia dopo l'uso con panno umido, nessun pulitore ad alta pressione, oliare le ruote |
| Sicurezza | Arresto di sicurezza con blocco, spina di sicurezza rimovibile, lama continua dopo l'arresto del motore |
| Accessori inclusi | 2 batterie, 2 caricabatterie, raccoglitore, manuale d'uso, istruzioni di sicurezza |
Domande frequenti - GAM-E 33/1 Gardol
Domande degli utenti su GAM-E 33/1 Gardol
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tosaerba in formato PDF gratuitamente! Trova il tuo manuale GAM-E 33/1 - Gardol e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GAM-E 33/1 del marchio Gardol.
MANUALE UTENTE GAM-E 33/1 Gardol

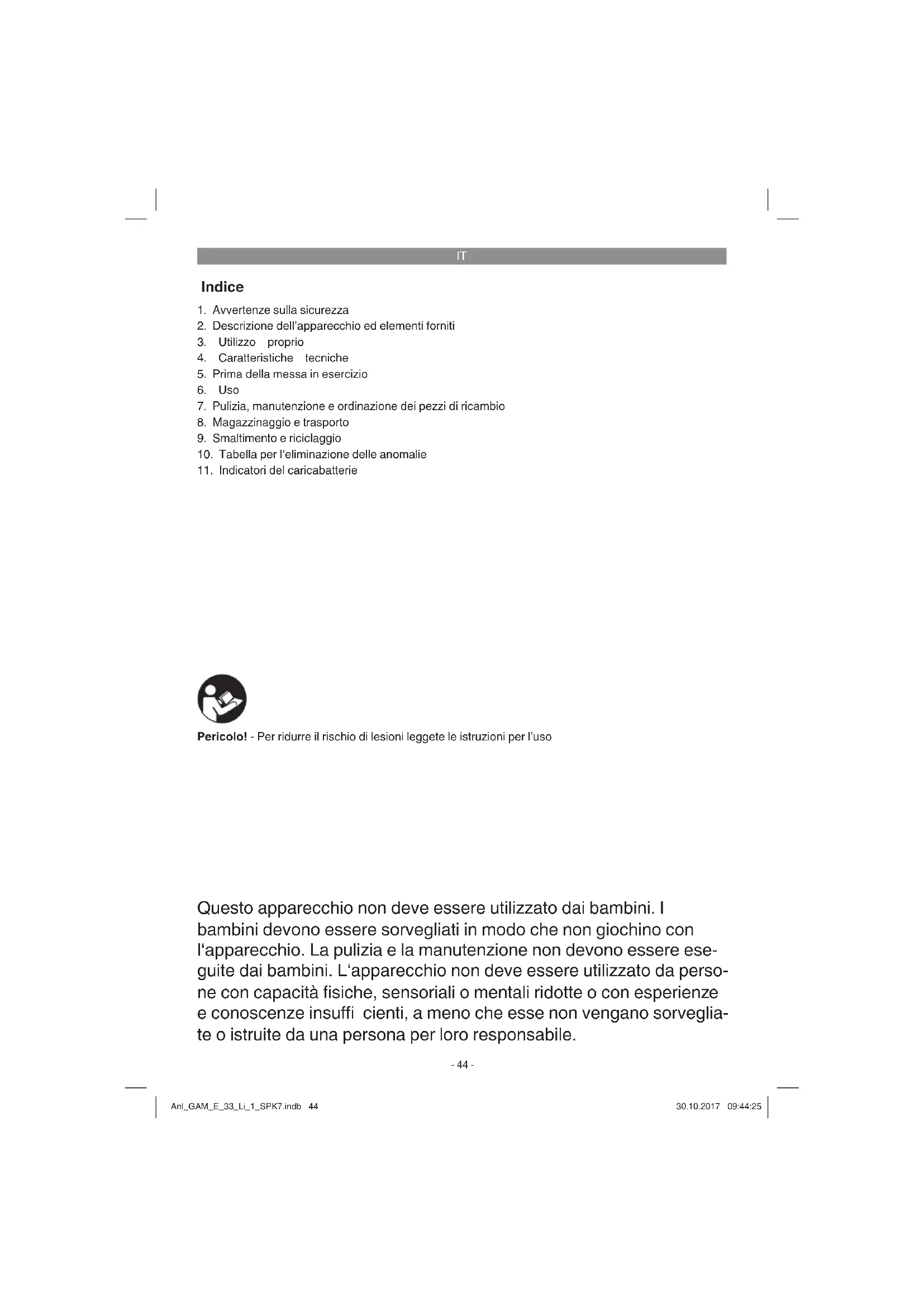

IT Istruzioni per l'uso originali Tosaerba a batteria
- Avvertenze sulla sicurezza
- Descrizione dell'apparecchio ed elementi forniti
- Utilizzo proprio
- Caratteristiche tecniche
- Prima della messa in esercizio
- Uso
- Pulizia, manutenzione e ordinazione dei pezzi di ricambio
- Magazzinaggio e trasporto
- Smaltimento e riciclaggio
- Tabella per l'eliminazione delle anomalie
- Indicatori del caricabatterie
Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso
Questo apparecchio non deve essere utilizzato dai bambini. I bambini devono essere sorvegliati in modo che non giochino con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambini. L'apparecchio non deve essere utilizzato da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienze e conoscenze insuffi cienti, a meno che esse non vengano sorvegliate o istruite da una persona per loro responsabile.
IT
Pericolo!
Nell'usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consegnate queste istruzioni per l'uso/le avvertenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.
Pericolo!
Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.
Spiegazione della targhetta di avvertenze sull'apparecchio (vedi Fig. 15)
1 Leggete le istruzioni per l'uso prima della messa in esercizio!
2 Tenetevi a distanza!
3 Attenzione! - Lame affi late - estraete la chiave di sicurezza prima di ogni operazione di riparazione o se il cavo di alimentazione è danneggiato! Le lame continuano a ruotare dopo lo spegnimento del motore!
4 Proteggere l'apparecchio da pioggia e umidi-
tà
5 Livello di potenza sonora garantito: 96 dB
6 Smaltire la batteria in modo appropriato.
2. Descrizione dell'apparecchio ed elementi forniti
2.1 Descrizione dell'apparecchio (Fig. 1/2)
- Maniglia azionamento
- Manico superiore
- Chiave di sicurezza
- Maniglia di trasporto
- Regolazione dell'altezza di taglio centrale
- Portello di scarico
- Cestello di raccolta
- Batteria
- Caricabatterie
- Manico inferiore sinistro
- Manico inferiore destro
- 2 viti di fissaggio per manico inferiore
- 2 dadi per impugnatura superiore con funzione di serraggio rapido
- Clip di fi ssaggio per cavi
- Indicazione del livello di riempimento
2.2 Elementi forniti
Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.
- Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
- Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).
- Controllate che siano presenti tutti gli elementi forniti.
- Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.
Pericolo!
L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!
• Tagliaerba a batteria
2 batterie
• 2 caricabatterie
• Istruzioni per l'uso originali
• Avvertenze di sicurezza
IT
3. Utilizzo proprio
Il tosaerba è adatto all'uso privato nei giardini di piccole dimensioni.
Sono considerati tosaerba per l'uso privato in giardini di piccole dimensioni quegli attrezzi che di regola non sono usati per oltre 50 ore l'anno e che sono utilizzati principalmente per la cura di superfi ci erbose, ma non in giardini e parchi pubblici, in impianti sportivi o in attività agricole o forestali.
Attenzione! Visti i rischi per l'utilizzatore, il tosaerba non deve venire usato per regolare cespugli, siepi ed arbusti, per tagliare piante rampicanti o superfi ci erbose su terrazze pensili o in vasi sui balconi, per pulire (aspirare) vialetti e come trituratore per sminuzzare foglie e rami tagliati da alberi ed arbusti. Il tosaerba non deve inoltre venire usato come motozappa e per livellare irregolarità del suolo, come per es. i mucchi di terra sollevati dalle talpe.
Per motivi di sicurezza il tosaerba non deve venire usato come gruppo motore per altri apparecchi o set di utensili di qualsiasi tipo, a meno che questi non siano espressamente permessi dal costruttore.
L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.
Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.
4. Caratteristiche tecniche
Numero di giri del motore: 3400 min ^1
Grado di protezione: ....III
Peso: 12,8kg
Larghezza di taglio: 33 cm
Volume cestello di raccolta: ....30 litri
Livello di pressione acustica L_pA : ..... 79,4 dB (A)
Incertezza K_pA : 3 dB (A)
Livello di potenza acustica garantito L_WA : 96 dB (A)
Vibrazioni sul manico ah: ....≤ 2,5 m/s²
Incertezza K: 1,5 m/s²
Regolazione dell'altezza
di taglio: 25-65 mm; 5 livelli
Tipo di protezione: IPX1
2x Batteria Li-ion Power X Change Plus
Tensione: 20 V d.c.
Capacità: 2,6 Ah
Numero di celle: 5
2x Caricabatterie
Tensione in entrata: .....110-240 V \~ 50-60 Hz
Tensione in uscita: 21 V d. c.
Corrente in uscita: 0,8 A
Grado di protezione: ......II /回
Attenzione!
Il caricabatterie deve essere utilizzato solo per batterie agli ioni di litio della serie Gardol Power X Change.
I valori del rumore e delle vibrazioni sono stati rilevati secondo le norme EN ISO 3744:1995, EN ISO 11094:1991 e EN ISO 20643:2008.
Limitate al minimo lo sviluppo di rumore e le vibrazioni!
- Utilizzate soltanto apparecchi in perfetto stato.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vostro modo di lavorare all'apparecchio.
• Non sovraccaricate l'apparecchio.
• Fate eventualmente controllare l'apparecchio. - Spegnete l'apparecchio se non lo utilizzate.
- Indossate i guanti.
IT
Attenzione!
Rischi residui
Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:
- Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.
- Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adeguate.
- Danni alla salute derivanti da vibrazioni mano-braccio se l'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.
Pericolo!
Questo elettroutensile sviluppa un campo elettromagnetico durante l'esercizio. In determinate circostanze questo campo può danneggiare dispositivi medici impiantati attivi o passivi. Per ridurre il rischio di lesioni gravi o mortali, consigliamo alle persone con dispositivi medici impiantati di consultare il proprio medico e il produttore del dispositivo prima di utilizzare l'apparecchio.
5. Prima della messa in esercizio
Il tagliaerba viene fornito parzialmente montato. Prima di usare il tagliaerba si devono montare il cestello di raccolta ed il manico. Nel montaggio seguite passo passo le istruzioni per l'uso e basatevi sulle fi gure.
Montaggio del manico (Fig. da 3 a 5)
Per prima cosa fi ssate il manico inferiore alla scocca del tagliaerba a sinistra (Fig. 3/ Pos. 10) e a destra (Fig. 3/Pos. 11) mediante le viti di fi s-saggio (Fig. 3/ Pos. 12). Spingete quindi il manico superiore su quello inferiore e fi ssatelo con le viti (Fig. 4/Pos. 13) A tale fi ne sono presenti 2 diversi fori su ognuno dei manici inferiori per poter adattare l'altezza del manico all'utilizzatore. Infine fissate il cavo di alimentazione al manico mediante i portacavo (Fig. 5/Pos. 14).
Montaggio del cestello di raccolta (vedi Fig. 6)
Per agganciare il cestello di raccolta si deve spegnere il motore e la lama non deve ruotare. Sollevate con una mano il portello di scarico (Fig. 6/Pos. 6). Con l'altra mano tenete il cestello di
raccolta sull'impugnatura e agganciatelo dall'alto (Fig. 6).
Indicazione del livello di riempimento del dispositivo di raccolta
Il dispositivo di raccolta è dotato di un'indicazione di livello (Fig. 1/Pos. 15), che viene aperta dal fl usso d'aria che il tagliaerba genera quando è in esercizio. Se durante il taglio il portello si chiude, il dispositivo di raccolta è pieno e dovrebbe essere svuotato. I fori sotto il portello devono essere sempre puliti e liberi perché l'indicazione di livello funzioni correttamente.
Regolazione dell'altezza di taglio Attenzione!
La regolazione dell'altezza di taglio deve venire eseguita solamente ad apparecchio spento e con la chiave di sicurezza staccata.
Prima di iniziare a tagliare, verifi cate che le lame siano affiliate e che i loro dispositivi di fissaggio non siano danneggiati. Sostituite le lame consumate e/o danneggiate per evitare sbilanciamenti. Durante questa verifi ca spegnete il motore ed estraete la chiave di sicurezza.
La regolazione dell'altezza di taglio deve essere eseguita come segue (vedi Fig. 7):
- Premete la leva (5) verso il basso.
- Posizionate la leva (5) sull'altezza di taglio desiderata.
- Mollate la leva (5) e controllate che sia ben fi ssata nel bloccaggio.
Lettura dell'altezza di taglio
L'altezza di taglio può essere regolata in 5 stadi da 25 a 65 mm e letta sulla scala.
Ricarica della batteria (Fig. 8)
- Estraete la batteria dall'apparecchio. Per fare ciò premete il tasto di arresto laterale.
- Controllate che la tensione di rete indicata sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di alimentazione del caricabatterie (9) nella presa di corrente. Il LED verde inizia a lampeggiare.
- Inserite la batteria (8) nel caricabatterie (9).
- Al punto „Indicatori caricabatterie“ trovate una tabella con i signifi cati degli indicatori LED sul caricabatterie.
Durante la ricarica la batteria si può riscaldare un po'. Ma ciò è del tutto normale.
IT
Se la ricarica della batteria non fosse possibile, verifi cate
• che sia presente tensione di rete sulla presa di corrente:
- che ci sia un perfetto contatto dei contatti di ricarica.
Se continuasse a non essere possibile ricaricare la batteria, portate
ilcaricabatterie
• e la batteria
al nostro servizio di assistenza clienti.
Per ottenere una lunga durata della batteria si deve provvedere a una puntuale ricarica. Ciò è comunque necessario quando ci si accorge della diminuzione delle prestazioni dell'apparecchio.
Non fate scaricare mai completamente la batteria. Questo potrebbe danneggiarla!
Montaggio della batteria (Fig. 9-10)
Aprite il coperchio della batteria. A tale scopo tirate la chiusura a scatto (Pos. A) come indicato in Fig. 9 e ribaltate il coperchio. Poi inserite nelle sedi entrambe le batterie come indicato in Fig. 10.
Avvertenza!
Utilizzate solo batterie con lo stesso livello di carica, non combinate mai una batteria completamente carica con una carica per metà. Ricaricate sempre le due batterie contemporaneamente. La batteria con lo stato di carica inferiore determina la durata di esercizio dell'apparecchio. Prima dell'esercizio le due batterie devono essere sempre ricaricate completamente. Rimettete il coperchio delle batterie richiudendolo e controllando che scatti correttamente in posizione.
Indicazione di carica della batteria (Fig. 11)
Premete l'interruttore per l'indicazione di carica della batteria (Fig. 11/Pos. A). L'indicazione di carica della batteria (Fig. 11/Pos. B) segnala lo stato di carica per mezzo di 3 spie.
Tutti e 3 i LED sono illuminati
La batteria è completamente carica.
1 LED o 2 LED sono illuminati
La batteria dispone di una suffi ciente carica residua.
1 LED lampeggia
La batteria è scarica, ricaricatela.
Tutti i LED lampeggiano
La batteria si è scaricata completamente ed è difettosa. Una batteria difettosa non deve più venire usata e ricaricata!
6. Uso
Attenzione!
Il tosaerba è dotato di una chiave di sicurezza per evitare che venga utilizzato da persone non autorizzate. Inserite la chiave di sicurezza subito prima di mettere in esercizio il tosaerba (Fig. 13). ed estraete nuovamente la chiave di sicurezza a ogni interruzione o conclusione del lavoro.
Attenzione!
Per evitare che venga inserito inavvertitamente, il tagliaerba è fornito di un blocco dell'avviamento (Fig. 12/Pos. A) che deve venire premuto prima di poter attivare gli interruttori (Fig. 12/ Pos. A). Se si mollano gli interruttori, il tagliaerba si spegne. Eseguite quest'operazione più volte per assicurarvi che l'apparecchio funzioni correttamente. Prima di eseguire riparazioni o lavori di manutenzione sull'apparecchio dovete assicurarvi che la lama sia ferma e che sia stata tolta la chiave di sicurezza.
Avvertenza! Non aprite mai il portello di scarico quando viene svuotato il dispositivo di raccolta ed il motore è ancora in moto. La lama rotante può causare lesioni.
Fissate sempre con attenzione il portello di scarico ovvero il cestello di raccolta. Disinserite il motore prima di toglierli.
Mantenete sempre la distanza di sicurezza data dal manico di guida tra la custodia della lama e l'utilizzatore. Si deve prestare particolare attenzione nel tagliare l'erba e nel cambiare il senso di direzione su scarpate e pendii. Accertatevi di essere in posizione sicura, portate scarpe con suole antisdrucciolevoli e pantaloni lunghi.
Tagliate l'erba sempre in senso trasversale rispetto al pendio. Per motivi di sicurezza non usate il tosaerba su pendii con un'inclinazione superiore ai 15 gradi.
Siate particolarmente attenti muovendovi all'indietro e tirando il tosaerba. Pericolo di inci-ampare!
IT
Avvertenze per tagliare l'erba in modo corretto
Nel tagliare l'erba si consiglia di ripassare i margini della fascia già eseguita, quindi con una sovrapposizione.
Lavorate solamente con lame affi late ed in perfetto stato in modo che gli steli d'erba non si sfi lacci-no ed il prato non ingiallisca.
Per ottenere un buon taglio si deve muovere il tosaerba in strisce possibilmente dritte. Le corsie così formate si devono quindi sovrapporre sempre di alcuni centimetri al fi ne di evitare strisce di erba non tagliata.
La frequenza con la quale si deve tagliare il mano erboso dipende fondamentalmente dalla velocità di crescita dell'erba. Nel periodo di maggiore crescita (maggio - giugno) due volte alla settimana, altrimenti una volta alla settimana. L'altezza di taglio deve essere compresa tra 4 - 6cm e la crescita fi no al taglio successivo dovrebbe essere di 4 - 5cm. Se il manto erboso è diventato un po' più lungo, non dovete fare l'errore di ritagliarlo subito all'altezza normale. Ciò danneggia il prato. Non tagliate, quindi, mai più della metà dell'altezza degli steli d'erba.
Tenete pulita la parte inferiore della carcassa del tosaerba e togliete assolutamente i depositi di erba. I depositi rendono più diffi cile l'operazione di avvio e infl uiscono negativamente sulla qualità del taglio e sullo scarico dell'erba.
Sui pendii le strisce formate dal taglio devono essere trasversali rispetto al pendio. Per evitare che il tosaerba scivoli lateralmente basta inclinarlo verso l'alto.
Scegliete l'altezza di taglio a seconda della lunghezza eff ettiva del manto erboso. Eseguite diverse passate in modo che ogni volta vengano tagliati al massimo 4 cm.
Spegnete il motore prima di eseguire qualsiasi controllo della lama. Tenete presente che la lama continua a ruotare per alcuni secondi dopo aver disinserito il motore.
Non cercate mai di fermare la lama. Controllate regolarmente che la lama sia ben fi ssata, in buono stato e ben affilata. In caso contrario affi-latela o sostituitela. Se la lama in movimento va a battere con un oggetto, fermate il tosaerba e attendete fi no a quando la lama sia completamente ferma. Controllate quindi lo stato della lama e del
portalama. Se sono danneggiati, devono essere sostituiti.
Non appena rimangono resti di erba sul prato mentre si sta lavorando, si deve svuotare il cestello di raccolta.
Attenzione! Prima di togliere il cestello di raccolta spegnete il motore e attendete che la lama si sia fermata.
Per togliere il cestello di raccolta sollevate con una mano il portello di scarico e con l'altra mano estraete il cestello dalla maniglia. Secondo le norme di sicurezza il portello di scarico si chiude quando viene sganciato il cestello di raccolta, chiudendo anche l'apertura posteriore di scarico. Se nell'apertura rimangono resti di erba, si consiglia di arretrare di ca. 1m il tosaerba per riavviare il motore più facilmente.
Non togliete resti di erba tagliata dalla carcassa e dall'utensile con le mani o con i piedi, ma con mezzi adatti, come per es. una spazzola o uno scopino.
Per garantire che l'erba venga raccolta bene, dopo l'uso il cestello di raccolta deve venire pulito dall'interno.
Agganciate il cestello di raccolta solo a motore disinserito e con l'utensile fermo.
Sollevate con una mano il portello di scarico e con l'altra agganciate dall'alto il cestello di raccolta, tenendolo per l'impugnatura.
7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
Pericolo!
Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente (Fig. 13).
7.1 Pulizia
- Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
- Il tagliaerba non deve venire pulito sotto l'acqua corrente, in particolare non con getto ad alta pressione.
- Consigliamo di pulire l'apparecchio subito dopo averlo usato.
IT
- Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio.
7.2 Spazzole al carbone
In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricista.
Pericolo! Le spazzole al carbone devono essere sostituite solo da un elettricista.
7.3 Manutenzione
- La lama, il portalama ed i bulloni consumati o danneggiati devono venire sostituiti solo in set da uno specialista autorizzato per mantenere il bilanciamento.
- Fate in modo che gli elementi di fissaggio (viti, dadi ecc.) siano sempre avvitati saldamente in modo da poter lavorare con il tosaerba in maniera sicura.
- Controllate frequentemente che il dispositivo di raccolta dell'erba non presenti segni di usura.
• Sostituite le parti usurate o danneggiate. - Per una lunga durata, tutte le parti a vite, le ruote e gli assi devono venire puliti ed infine oliati.
- La cura regolare del tosaerba non soltanto lo conserva a lungo in buono stato e ben efficiente, ma contribuisce anche a tagliare il prato in modo più semplice ed accurato.
- La lama è la parte più esposta all'usura. Controllate regolarmente le condizioni e il fissaggio della lama. Se la lama è consumata deve essere subito sostituita o affilata. Se si dovessero notare delle vibrazioni eccessive del tosaerba, significa che la lama non è bilanciata correttamente o che è stata deformata da colpi. In questo caso deve venire riparata o sostituita.
All'interno dell'apparecchio non si trovano altre parti che richiedano manutenzione.
7.4 Sostituzione della lama
Per motivi di sicurezza consigliamo di affi dare la sostituzione della lama ad uno specialista autorizzato. Attenzione! Indossate guanti da lavoro! Usate solamente lame originali, altrimenti non sono garantiti il funzionamento e la sicurezza.
Per sostituire la lama procedete nel modo seguente
- Allentate la vite di fi ssaggio (vedi Fig. 14).
- Togliete la lama e sostituitela con una nuova.
- Nel montare la nuova lama fate attenzione al senso di montaggio. Le alette della lama devono sporgere nel vano motore (vedi Fig. 14). I perni di alloggiamento devono coincidere con le cavità nella lama.
- Poi avvitate di nuovo la vite di fi ssaggio con la chiave universale. La coppia di serraggio deve essere di ca. 25 Nm.
Alla fi ne della stagione eseguite un controllo generale del tagliaerba e togliete tutti i depositi e le incrostazioni. All'inizio di ogni stagione controllate assolutamente lo stato della lama. Per le riparazioni rivolgetevi al nostro centro assistenza clienti. Usate solamente ricambi originali.
7.5 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:
• modello dell'apparecchio
• numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.
Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info
Lama di ricambio n. art.: 34.054.52
8. Magazzinaggio e trasporto
Magazzinaggio
Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l'apparecchio nell'imballaggio originale.
Trasporto
- Prima di trasportare l'apparecchio disinseritelo e staccatelo dall'alimentazione di corrente.
Se presenti, applicate i dispositivi di sicurezza per il trasporto.
• Proteggete l'apparecchio da danni e forti vibrazioni che si presentano in particolare in caso di trasporto in veicoli.
• Assicurate l'apparecchio in modo che non
IT
scivoli e non si ribalti.
9. Smaltimento e riciclaggio
L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all'amministrazione comunale.
IT
10. Tabella per l'eliminazione delle anomalie
| Anomalia | Possibili | cause Eliminazione |
| Il motore non si avvia | a) Motore o condensatore difettosib) Attacchi al motore o condensatore allentatic) L'apparecchio si trova nell'erba altad) Scocca del tosaerba incrostatae) Chiave di sicurezza non inseritaf) Batteria non inserita correttamente | a) Da un'offi cina del servizio assistenza clientib) Da un'offi cina del servizio assistenza clientic) Avviare nell'erba bassa o su superfi ci già tosate; eventualmente modifi care l'altezza di tagliod) Pulire la scocca affi nché la lama giri liberamentee) Inserite la chiave di sicurezza (vedi 6)f) Togliete la batteria e reinseritela (vedi 5) |
| La potenza del motore diminuisce | a) Erba troppo alta o umidab) Scocca del tosaerba incrostatac) Lama molto consumatad) La capacità della batteria diminuisce | a) Correggete l'altezza di taglio, modifi cate le regolazioni elettronicheb) Pulire la scoccac) Sostituire la lamad) Controllate la capacità della batteria ed eventualmente ricaricate la batteria (vedi 5) |
| Taglioeseguito male | a)Lamaconsumatab) Altezza di taglio errata | a) Sostituire o affi lare la lamab) Correggere l'altezza di taglio |
Avviso! Come protezione il motore dispone di un interruttore termico che lo disinserisce in caso di sovraccarico e lo reinserisce automaticamente dopo una breve fase di raffreddamento!
IT
11. Indicatori del caricabatterie
| Stato indicatori Signifi | cato e interventi |
| Verde lampeggia Pronto all'esercizioIl caricabatterie è collegato alla rete e pronto per l'uso, la batteria non è nel caricabatterie. | |
| Rosso acceso Ricarica | La batteria è in carica. |
| Verde accesso La batteria è ricaricata e pronta per l'uso.(Durata di ricarica per batteria da 1,5 Ah: ca. 2h)(Durata di ricarica per batteria da 2,0 Ah: ca. 212 h)(Durata di ricarica per batteria da 2,6 Ah: ca. 3,25h)(Durata di ricarica per batteria da 3,0 Ah: ca. 4h)(Durata di ricarica per batteria da 4,0 Ah: ca. 5h)(Durata di ricarica per batteria da 5,0 Ah: ca. 612 h)Intervento:Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete. | |
| Rosso lampeggia Anomalia | La ricarica non è più possibile. La batteria o il caricabatterie sono difettosi.Intervento:Una batteria difettosa non deve più venire ricaricata.Togliete la batteria dal caricabatterie. |
| Rosso e verde lampeggiano alternativamente | Anomalia termicaLa batteria è troppo calda (per es. esposizione diretta al sole) o troppo fredda (al di sotto dei 0^ )Intervento:Togliete la batteria e tenetela per un giorno a temperatura ambiente (ca. 20^ ).Nel caso in cui l'anomalia si ripresenti comunque, la batteria si è scaricata completamente e non può più essere ricaricata o utilizzata. Togliete la batteria dal caricabatterie. |
IT
Solo per paesi membri dell'UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.
Con riserva di apportare modifi che tecniche
IT
Informazioni sul Servizio Assistenza
In tutti i Paesi indicati nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.
Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
| Categoria Esempio | |
| Parti soggette ad usura * Spazzole di carbone, Batteria | |
| Materiale di consumo/parti di consumo * Lame | |
| Parti mancanti | |
* non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in ogni caso alle seguenti domande:
• L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
• Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
- A vostro parere che cosa non funziona nell'apparecchio (sintomo principale)?
Descrivete che cosa non funziona.
IT
Certifi cato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se tuttavia una volta l'apparecchio non dovesse funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro Servizio Assistenza all'indirizzo indicato in questa scheda di garanzia o al punto vendita in cui avete acquistato l'apparecchio. Per la rivendicazione dei diritti di garanzia vale quanto segue:
-
Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone fisiche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
-
La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è limitata, a nostra discrezione, all'eliminazione di questi difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.
Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.
- Sono esclusi dalla nostra garanzia:
- Danni all'apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).
- Danni all'apparecchio o a parti di esso da ricondurre a un'usura comune, dovuta all'uso o di altro tipo naturale.
-
Il periodo di garanzia è 84 mesi e inizia a partire dalla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.
-
Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l'apparecchio è difettoso tramite sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell'acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d'identificazione sono esclusi dalla prestazione di garanzia perché non possono essere classificati in modo corrispondente. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
