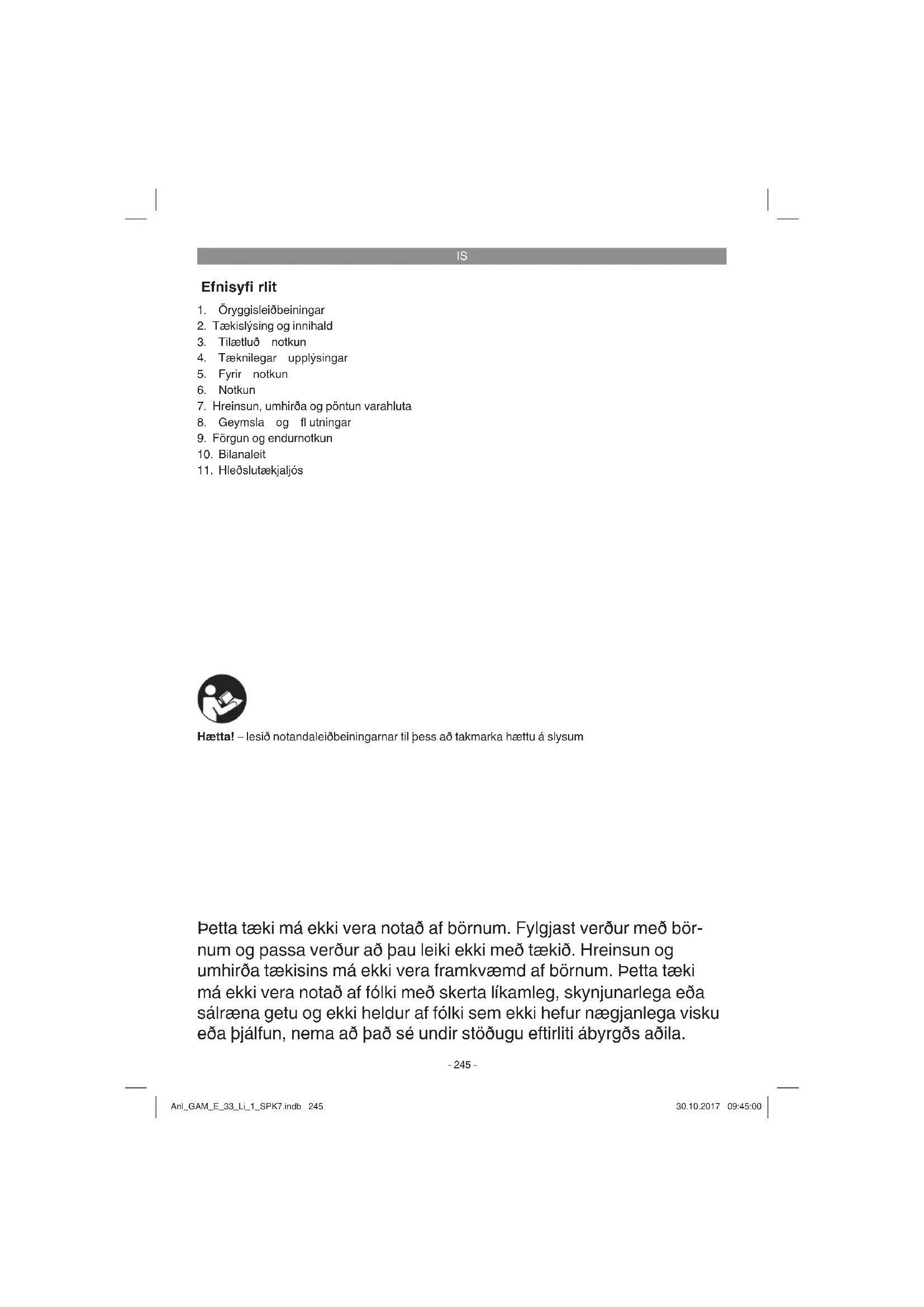

NOTENDAHANDBÓK GAM-E 33/1 Gardol

1. Öryggisleiðbeiningar
2. Tækislýsing og innihald
3. Tilætluð notkun
4. Tæknilegar upplýsingar
5. Fyrir notkun
6. Notkun
7. Hreinsun, umhirða og pöntun varahluta
8. Geymsla og fl utningar
9. Förgun og endurnotkun
10. Bilanaleit
11. Hleðslutækjaljós

Hætta! – lesið notandaleiðbeiningarnar til pess að takmarka hættu á slysum

Petta tæki má ekki vera notað af börnum. Fylgjast verður með bör- num og passa verður að þau leiki ekki með tækið. Hreinsun og umhirða tækisins má ekki vera framkvæmd af börnum. Petta tæki má ekki vera notað af fólki með skerta líkamleg, skynjunarlega eða sálræna getu og ekki heldur af fólki sem ekki hefur nægjanlega visku eða þjálfun, nema að það sé undir stöðugu eftirliti ábyrgðs aðila.

IS

Hætta!

Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryggisleiðbeiningarnar vandlega. Geymið allar leið-beingar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeingarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeingar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali!

Hætta!

Lesið öryggisleiðbeiningar og aðrar leiðbeiningar sem fylgja pessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbeiningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbeiningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni.

Útskýringar leiðbeiningarskilta á tæki (sjá mynd 15)

1. „Varúð – Lesið notandaleiðbeiningarnar til pess að takmarka slysahættu“
2. Haldið fjarlægð!
3. Varúð! - Beittir skurðarhnífar – Aftengið öryggistengi áður en að unnið er í að tækinu. Skurðarhnífar snúast áfram eftir að búið er að slökkva á mótomum!
4. Hlífi ð tækinu fyrir regni og bleytu
5. Ábyrgður hámarks háfaði: 96 dB
6. Fargið hleðslurafhlöðu á réttan hátt

2.1 Tækislýsing (myndir 1/2)

1. Höfuðrofahaldfang
2. Efra tækisbeisli
3. Öryggistengi
4. Burðarhaldfang
5. Miðlæg sláttuhæðarstilling
6. Útkastslúga
7. Grassafnkarfa
8. Hleðslurafhlaða
9. Hleðslutæki

10. Vinstri neðri hluti tækisbeislis

11. Hæfri neðri hluti tækisbeislis

12. 2 festingarskrúfur fyrir neðra tækisbeisli
13. 2 rær fyrir efra tækisbeisli með fl jótlæsingar-haldi
14. Leiðsluklemmur
15. Fyllingarkvarði

2.2 Innihald og tæki tekið úr umbúðunum (mynd 2)

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið-beiningunum. Ef að hluti vantar, hafi ð pá tafar-laust, eða innan 5 vinnudaga eftir kaup á tæki, samband við þjónustuboð okkar eða pá verslun sem tækið var keypt í og hafi ð með innkaupanótuna. Vinsamlegast athugið töfl u aftast í leiðbeiningunum varðandi hluti sem eru ábyrgðir.

• Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.
  Fjarlægið umbúðirnar og læsingar umbúða / tækis (ef slikt er til staðar).
• Athugið hvort að allir hlutir fylgi með tækinu.
  Yfirfarið tækið og aukahluti pess og athugið hvort að flutningaskemmdir séu að finna.
  Geymið umbúðirnar ef hægt er þar til að ábyrgðartímabil hefur runnið út.

Hætta!

Tækið og umbúðir pess eru ekki barnaleikföng! Börn mega ekki leika sér með plastpoka, fi lmur og småhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

Innihald

• Hleðslu-sláttuvél
• Hleðslurafhlaða (2x)
• Hleðslutæki (2x)
• Notandaleiðbeiningar
• Öryggisleiðbeiningar

3. Tilætluð notkun

Sláttuvélin er ætluð til einkanotkunar í einkagarða, frístundagarða og grasfl eti heimila.

Sláttuvélar til einkanota og heimilisnota ber að skilgreina pannig að árleg notkun peirra sé vanalega ekki meiri en 50 vinnustundir og að pær séu notaðar til pess að hirða um grasfl eti, pó ekki á opinberum svæðum, opinberum görðum, ípróttavöllum og ekki til búskaparvinnu.

IS

Varúð! Vegna slysahættu notanda tækisins, má ekki nota sláttuvélina til pess að snyrta runna, hekki og vendi, til pess að skera eða kurla klifurplöntur eða grasfl eti á þökum eða í svalapottum eða til pess að hreinsa (blása af) gangstígum eða til pess að kurla trérestar eða greinarestar. Auk pess er bannað að nota sláttuvélina sem mótor-tætara til pess að jafna niður ójöfnur eins og til dæmis moldvörpupúfur.

Af öryggisástæðum er bannað að nota sláttu- vélina sem drifmótor fyrir önnur vinnutæki eða aukahlutir, alveg sama af hvaða gerð þau eru, ekki nema að sú notkun sé sérstaklega leyfð af framleiðanda tækisins.

Petta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun.

4. Tæknilegar upplýsingar

Snúningshraði mótors: 3400 min ^-1

Öryggisflokkur:....III

Pyngd: 12,8kg

Ábyrgð hávaðarvirkni L _WA : 96 dB(A)

Titringur við skafth: ....≤ 2,5 m/s

Óvissa K: 1,5 m/s²

Sláttuhæðarstilling: 25-65 mm; 5-prepa

Öryggisgerð: IPX1

2x Li-Ion-Hleðslurafhlaða Power-X-Change Plus

Spenna: 20 V d.c.

Afköst: 2,6 Ah

Fjöldi hólfa: 5

2x Hleðslutæki Power-X-Charger

Spenna inntaks: 110-240 V \~ 50-60 Hz

Ütgangsspenna: 21 V d. c.

Útgangsstraumur: 800 mA

Öryggisflokkur:....II / ☐

Varúð!

Hleðslutækið má einungis nota með Li-Ion-hleðs-lurafhlöðum úr Power-X-Changer-Seríunni!

Takmarkið hávaðamyndun og titring eins og hægt er!

• Notið einungis tæki sem eru í fullkomnu ásigkomulagi.
• Hirðið um tækið og hreinsið pað reglulega.
  • Lagið vinnu að tækinu.
  • Ofgerið ekki tækinu.
  • Látið yfirfara tækið ef pörf er á.
• Slökkvið á tækinu á meðan að það er ekki í notkun.
  • Notiðhlífðarvettlinga

Aðrar áhættur

Pó svo að rafmagnsverkfærið sé notað fullkomlega eftir notandaleiðbeiningum framleiðanda bess, eru enn áhættuatriði til staðar. Eftirtaldar hættur geta myndast vegna uppbyggingu tækis og notkun bess:

1. Lungnaskaði, ef ekki er notast við viðgeigandi rykhlífar.
2. Heyrnarskaða ef ekki eru notaðar viðeigandi heyrnahlífar.

Viðvörun!

Petta tæki myndar rafsegulsvæði við notkun pess. Petta rafsegulsvæði getur haft áhrif á virk eða óvirk ígrædd lækningartæki. Til pess að minnka hættuna á alvarlegum slysum og dauðsföllum mælum við með pví að fólk sem er með ígrædd hjálpartæki eins og gangráð eða pesshåttar, hafi samband við lækninn sinn og framleiðanda tækisins áður en að notkun með pessu tæki er hafi n.

IS

5. Fyrir notkun

Sláttuvélin er afhent samansett að hluta til. Tækisbeislið og grassafnkörfuna verður að setja á tækið áður en að sláttuvélin er tekin til notkunar. Farið eftir notandaleiðbeiningunum skref eftir skref og skoðið myndirnar vel á meðan til auðvelda samsetninguna.

Fyrst verður að festa vinstri hluta neðra tækisbeislisins (mynd 3 / staða 10) og hægri hluta neðra tækisbeislisins (mynd 3 / staða 11) við sláttuvélarhúsið með festiskrúfunum (mynd 3 / staða 12). Síðan verður að renna efri hluta tækisbeislisins upp á neðri hluta tækisbeislisins of festa hann með skrúfunum (mynd 4 / staða 13). Pað eru 2 mismunandi göt til staðar til þess að geta lagað tækisbeislislengdina að notanda tækisins. Festið að lokum tækisleiðslurnar með leiðslufestingunum (mynd 5 / staða 14) við tækisbeislið.

Samsetning safnkörfunnar (sjá mynd 6)

Pegar safnkarfan er sett á tækið verður að vera búið að slökkva á mótomum og hnífur tækisins verða að vera staðnæmdur að fullu. Lyftið upp útkastslúgunni (mynd 6 / staða 6) með annarri hendinni. Haldið á grassafnkörfunni á haldfanginu með hinni hendinni og hengið hana á tækið ofan frá (mynd 6).

Áfyllingarkvarði safneiningar

Safnkarfan er útbúin áfyllingarkvarða (mynd 1 / staða 15). Hann opnast við loftstreymi sem kemur frá sláttuvélinni. Fellur hann niður á meðan að slegið er, er safnkarfan full og það verður að losa hana. Til þess að kvarðinn virki rétt verða götin i neðri hluta safnkörfunnar ávallt að vera hrein.

Stilling sláttuhæðar Varúð!

Einungis má stilla sláttuhæð á meðan að mótor tækisins er ekki í gangi og búið er að taka öryggistengið úr tækinu.

Áður en að byrjað er að slá verður að ganga úr skugga um að skurðareiningin sé ekki bitlaus og að festingar hennar séu óskemmdar. Skiptið um bitlausum og /eða skemmdum sláttuhnífum til pess að koma í veg fyrir ójafnvægi tækis. Pegar að pessi atríði eru yfi rfarin verður að vera búið að slökkva á mótomnum og taka öryggisrofann úr sambandi.

Til pess að stilla sláttuhæðina verður að fara að eins og hér er lýst (mynd 7):

1. Prýstið sláttuhæðarhaldfanginu (5) niður.
2. Setjið sláttuhæðarhaldfangið (5) pannig að sláttuhæðin sé sú sem óskuð er.
3. Sleppið sláttuhæðarhaldfanginu (5) og gangið úr skugga um að það hrökkvi í læsta stöðu.

Sláttuhæð lesin

Sláttuhæðina er hægt að stilla í 6 prepum frá 25-65 mm og hana er hægt að lesa upp af kvarðanum.

Hleðslurafhlaða hlaðin (mynd 8)

1. Takið hleðslurafhlöðuna út úr tækinu. Til pess verður að þrýsta inn læsingarrofanum á hliðinni.
2. Berið saman þá spennu sem gefi n er upp á tækisskiltinu og þá sem að rafrásin hefur sem tengja á tækið við og gangið úr skugga um að hún sé sú sama. Stingið rafmagnsleiðslu hleðslutækisins (9) í samband við straum. Graena LED-ljósið byrjar að loga.
3. Stingið hleðslurafhlöðunni (8) á hleðslutækið (9).
4. Undið liði „ástand hleðslutækis“ er að fi nna töfl u sem lýsir skilaboðum LED-ljósanna á hleðslutækinu.

Hleðslurafhlaðan getur hitnað á meðan að hleðslu stendur. Pað er eðlilegt.

Ef að hleðslurafhlaðan hleðst ekki ætti að athuga,
• hvort að straumur sé á innstungu
- hvort að tenging á milli hleðslutækis og hleðslurafhlöðu sé nægilega góð.

Ef að enn er ekki hægt að hlaða tækið biðjum við pig að senda,

• hleðslutækið

- oghleðslurafhlöðuna

til pjónustuaðila okkar.

Til að tryggja langan líftíma hleðslurafhlöðunnar ætti að ganga úr skugga um að hleðslurafhlaðan sé hlaðin reglulega. Pað er í síðasta lagi nauð-synlegt ef að tekið er eftir því að kraftur tæisins er farinn að minka. Tæmið hleðslurafhlöðuna aldrei alveg. Pað skemmir hleðslurafhlöðuna!

Ísetning hleðslurafhlöðunnar (mynd 9-10)

Opnið rafhlöðuhlífi na Til pess að opna lokið verður að toga í eyrað sem sýnt er á mynd 10 (staða A) og ljúka lokinu uppávið. Síðan er báðum hleðslurafhlöðunum stungið í festingar sínar eins og

IS

sýnt er á mynd 10.

Ábending!

Notið einungis hleðslurafhlöður með jafnmikla hleðslu, notið aldrei saman full hlaðnar og tómar hleðslurafhlöður. Hlaðið ávallt hleðslurafhlöðurnar saman.

Hleðslurafhlaðan með lægri hleðslu sker út um notkunartíma tækisins. Áður en að vinna er hafi n verða ávallt báðar hleðslurafhlöðurnar að vera full hlaðnar. Læsið rafhlöðulokinu með pví að loka hlifi nni og gangið úr skugga um að pað hrökkvi í læsingu.

Kvarði hleðsluástands (mynd 11)

Prýstið á rofann fyrir hleðslukvarðann (mynd 11 / staða A). Hleðslukvarðinn (mynd 11 / staða B) sý- nir ástand hleðslurafhlaðanna með 3 LED-ljósum.

Öll 3 LED-ljós loga:

Hleðslurafhlaðan er full hlaðin.

2 eða 1 LED-ljós loga

Hleðslurafhlaðan er nægjanlega vel hlaðin.

1 LED-ljós blikkar:

Hleðslurafhlaðan er tóm, hlaðið hana.

Öll LED-ljós blikka:

Hleðslurafhlaðan varð gjörsamlega tóm og er bi-luð. Bannað er að hlaða bilaðar hleðslurafhlöður!

6. Notkun

Varúð!

Sláttuvélin er útbuín öryggistengi til pess að koma í veg fyrir að hún sé notuð af utanaðkomandi. Setjið öryggistengið (mynd 13) í sláttuvélina rétt áður en að hún er tekin til notkunar og fjarlægið það aftur pegar að hlé er tekið á vinnu eða pegar að vinnu er lokið.

Varúð!

Til pess að koma í veg fyrir að tækið hrökkvi óviljandi í gang, er sláttuvélin útbúin öryggisrofa (mynd 12 / staða A) sem verður að vera haldið inni áður en að hægt er að prýsta inn höfuðro-faarminum (mynd 12 / staða 1). Ef að höfuðrofa-beislinu er sleppt slekkur sláttuvélin sjálfkrafa á sér. Gerið petta nokkrum sinnum pannig að pú sért viss um að tækið virki rétt. Áður en viðgerðir eða viðhald er hafi ð á pessu tæki verður ávallt að ganga úr skugga um að hnifaeiningin sé ekki á

snúningi og að búið sé að fjarlægja öryggislykilinn úr tækinu.

Viövörun! Opniö aldrei útkastlúgu pegar að losa á safnpoka á meðan að mótor tækisins er í gangi. Hnífar á snúningi geta valdið slysum.

Festið útkastslúguna eða safnkörfuna ávalt vel. Slökkvið ávallt á mótor tækisins áður en að pessir hlutir eru fjarlægðir.

Haldið ávallt öruggu millibili sem stýribeisli gefur á milli sláttuhús og notanda. Fara verður sérstaklega varlega pegar að snúið er við eða pegar að slegið er í kringum hluti eða runna. Athugið að stand notanda sé ávallt traust og notið gripgóðan og traustan skóbúnað og síðar buxur.

Sláið ávallt þvert á halla. Af öryggisástæðum er bannað að slá í halla sem er yfi r 15 gráður með pessari sláttuvél.

Farið sérstaklega varlega pegar að sláttuvélin er dregin afturábak í átt að notandanum. Hætta á að detta!

Leiðbeiningar fyrir rétta sláttuvinnu

Pegar að unnið er með þessari sláttuvél er mælt með því að leiðirnar fari að hluta yfi r hverja aðra. Sláid einungis með beittum og óskemmdum hnífum, þá verður grasið skorið án þess að merja það og fl öturinn verður síður gulur. Til þess að tryggja sem bestan skurð á grasinu ætti að halda leiðum sláttar beinum. Sláttuleiðirnar ættu að leggjast yfi r hverja aðra um nokkra sentímetra þannig að ekki verðir óslegin hluti eftir.

Hversu oft á að slá fer háð því hversu hratt grasið vex. Á aðal vaxtatíma (Maí – Júní) tvisvar í viku annar einu sinni í viku. Sláttuhæð ætti að vera á bilinu 4 – 6 cm og leifa síðan að vaxa 4 – 5 cm áður en að slegið er aftur. Ef að grasið hefur náð að vaxa meira ein vanalega ætti að forðast þau mistök að slá hann strax niður í venjulega hæð. Pað skemmir grasið. Sláið ekki meira en hálfa grasengd.

Haldið neðri hluta sláttuvélarinnar ávallt hreinum og fjarlægið grasrestar sem safnast saman þar. Uppsafnaðar grasrestar gera gangsetningu á tæki erfi ðari, gera slátt verri og takmarka útkastgetu grass.

IS

Ef slegið er í halla á ávallt að slá þvert á hann. Ef sláttuvélinni er beint á ská uppávið, kemur það í veg fyrir að hún renni niður. Stillið inn sláttuhæð eftir lengd grass. Sláið oftar yfir flötinn þannig að einungis séum slegnir hámarks 4cm af grasi í einu.

Slökkva verður á mótomum áður en að tækið er yfi rfarið á einhvern hátt. Athugið að hnífar tæki-sins snúast í nokkrar sekúndur eftir að búið er að slökkva á mótor pess. Reynið aldrei að stöðva hnífa pessa tækis. Athugið reglulega hvort að hnífurinn sé vel festur, að hann sé í góðu ásigkomulagi og að hann sé beittur. Ef svo er ekki verður að skipta um pá eða brýna. Ef að hnífurinn sem er á hreyfi ngu kemst í snertingu við einhvern hlut, stöðvið pá sláttuvélina og bíðið par til að hnífurinn hefur náð að stöðvast fullkomlega. Yfi rfarið eftir pað hníf og festingu hans. Ef að skemmdir eru að fi nna verður að skipta um hann.

Um leið og að tekið er eftir að grasrestar verða eftir á fl etinum ætti að tæma safnkörfuna. Varúð! Áður en að safnkarfan er fjarlæg verður að ganga úr skugga um að búið sé að slökkva á mótomnum og bíða þar til að hann hefur náð að stöðvast fullkomlega.

Til pess að fjarlægja safnkörfuna verður að lyfta upp lúfunni með einni hendi og taka í burtu safnkörfuna með haldfanginu með hinni hendinni. Af öryggisástæðum fellur lúfan aftur niður pegar að safnkarfan hefur verið fjarlægð og lokar aftara útkastsopinu. Ef að grasrestar varða eftir í opinu ætti að draga sláttuvélina um pað bil 1 metra afturábak til pess að auðvelda gangsetningu.

Grasrestar í sláttuhúsi og á skurðareiningu ætti ekki að fjarlægja með höndum eða fótum heldur ætti ávallt að notast við viðeigandi verkfæri eins og til dæmis bursta eða handkúst.

Til pess að tryggja að gras sé safnað vel saman við sláttur verður að ganga úr skugga um að hreinsa grassafnkörfuna eftir notkun.

Fjarlægið einungis safngrindina á meðan að mó- tor tækisins hefur verið stöðvaður og bíðið þar til að hnífarnir hafa náð að stöðvast fullkomlega.

Lyftið upp útkastlúfu með einni hend og setjið safnkörfuna á sinn stað með hinni hendinni að ofanverðu.

7. Hreinsun, umhirða og pöntun varahluta

Hætta!

Takið öryggistengi úr tækinu áður en að það er hreinsað (mynd 13).

7.1 Hreinsun

• Haldið hlífum, loftrifum og mótorhúsi tækisins eins lausu við ryk og óhreinindi og hægt er. Purrkið af tækinu með hreinum klút eða blásið af því með hábrýstilofti.
• Bannað er að prífa sláttuvélina með rennandi vatni og sérstaklega með háprýstivatni.
  Við mælum með því að tækið sé hreinsað eftir hverja notkun.
  Hreinsið tækið reglulega með rökum klút og örlitilli sápu. Notið ekki hreinsilegi eða ætandi efni; pessi efni geta skemmt plastefni tækisins. Gangið úr skugga um að það komist ekki vatn inn í tækið.
• Hreinsið sláttuvélina með bursta og klút ef mögulegt er.

7.2 Kolaburstar

Við óeðlilega mikla neistamyndun verður að láta fagaðila skipta um kolabursta tækisins.

Hætta! Einungis mega fagaðilar í rafmagnsvinnu skipta um kolaburstana.

7.3 Umhirða

• Skipta verðúr um uppnotaða og skemmda hnífa, hnífafestingar og bolta í settum af viðurkenndum fagaðila til þess að koma í veg fyrir ójafnvægi á tæki.
  Gangið úr skugga allar festieiningar (skrúfur, rær og þessháttar) séu vel hertar, þannig að hægt sé að tryggja örugga vinnu með sláttuvélinni.
• Athugið oft hvort að grassöfnunareiningin sýni ummerki um skemmdir.
• Skiptið um skemmda og uppnotaða hluti tækisins.
• Til pess að tryggja langan líftíma tækisins ætti að hreinsa og smyrja alla skrúffleti, hjól og öxla.
• Regluleg umhirða á handsláttuvélinni tryggir ekki einungis lengri líftíma og meiri getu heldur stuðlar hún einnig að auðveldari og nák-væmari vinnu á fletinum.
• Sá hlutur sem verður fyrir mestu sliti er sláttuhnífurinn. Athugið ástand hnífs of hnífa-festinga með reglulegu millibili. Ef að hnífurinn er uppnotaður er nauðsynlegt að skipta um

IS

hann eða að slípa hann. Ef að óeðlilega mikill titringur er að finna á sláttuvélinni, gefur það til kinna að hnífurinn er ekki jafnvægisstilltur eða að hann hefur afmyndast vegna einhvers. Ef svo er verður að gera við hnífinn eða skipta um hann.

- Inni í tækinu eru engir aðrir hlutir sem hirða parf um.

7.4 Skipt um hnífa

Af öryggisástæðum mælum við með því að láta fagaðila um að skipta um hnífaeiningu. Varúð! Notið ávallt vinnuvettlinga! Notið einungis upprunalega hnífaeiningar þar sem að annars er ekki hægt að tryggja örugga notkun á tækinu.

Pegar að skipt er um hníf er farið svo að:

1. Losið festingarbolta (sjá mynd 14).
2. Fjarlægið hnífi nn og setjið nýjan í hans stað.

3. Pegar að nýr hnífur er ísettur verður að athuga að hann snúí rétt. Vindvængir hnifa verður að snúa að mótorrými (sjá mynd 14). Rauf festingarinnar verður að passa við raufi na í sláttuhnífnum.

4. Að lokum verður að herða festingarboltann með föstum lykli. Herða ætti festingarboltann með 25nm.

Að lokum tímabils verður að fara yfi r sláttuvélina og fjarlægja óhreinindi og hluti sem safnast hafa upp. Að lokum hvers tímabils verður nauðsynlega að athuga ástand sláttuvélarinnar. Snúið ykkur að þjónustuaðila varðandi viðgerðir. Notið einungis upprunalega varahluti.

7.5 Pöntun varahluta:

Pegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Gerõtækis
Gerðarnúmertækis
• Númertækis
- Varahlutanúmer pess varahlutar sem panta á Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

Geymið tækið og aukahluti pess á dimmum, þurrum og frostlausum stað þar sem að börn ná ekki til. Kjörhitastig geymslu er á milli 5°C og 30°C. Geymið rafmagnsverkfæri í upprunalegum umbúðum.

Flutningur

• Slökkvið á tækinu og takid það úr sambandi við straum áður en að það er flutt.
• Setjið flutningsfestingar á tækið ef slíkar eru til staðar.
• Hlífið tækinu fyrir regni og sterkum titringi, sem sérstaklega er að finna í flutningsfarartækjum.
• Festið tækið pannig að það renni ekki né velti til.

Petta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við fl utninga. Pessar pakkningar endurnýtanlegar eða hægt er að endurvinna pær. Petta tæki og aukahlutir pess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Skemmd tæki eiga ekki heima í venjulegu heimilissorpi. Til pess að tryggja rétta förgun á pessu tæki ætti að skila því til þar til gerðra sorpmóttökustöðvar. Ef að pér er ekki kunnugt um pessháttar sorpmóttökustöðvar ættir þú að leita til bæjarskrifstofur varðandi upplýsingar.

IS

10. Bilanaleit

Bilun Mögulegar ástæður Lausn
Mótor fer ekki í gang	a) Stýring eða þéttir er bilaðurb) Tengingar við mótor eða þétti hafalosnaðc) Sláttuhús er stifl aðd) Öryggistengi ekki stungið í tækie) Rafhlaða ekki rétt ísett	a) Af þjónustuaðilab) Af þjónustuaðilac) Hreinsið sláttuhúsið þannig aðhnífar snúið óhindraðd)Stingið öryggistenginu í tækið (sjá 6.)e) Fjarlægið rafhlöðuna og setjið hana aftur í tækið (sjá 5.)
Afl mótors minkar a)	Of hátt eða of blautt grasb) Sláttuhús er stifl aðc) Hnífar uppnotaðird) Afl rafhlöðu minkar	a) Stillið inn rétta sláttuhæð, breytið tækisstýringub) Hreinsið tækishúsc) Skiptið um hnífaeiningud) Athugið hleðsluástand rafhlöðunnar og hlaðið ef þörf er á (sjá 5.)
Óhreinn grass-kurður	a) Hnífur er uppnotaðurb) Röng sláttuhæð	a) Skiptið um hnífaeiningu eða brýnið hnífab) Breytið sláttuhæð

Ábending! Til pess að hlífa mótor tækis er hann útbúinn hitaskynjara sem að slekkur sjálfkrafa á honum ef að mótorinn ofhitnar og kveikir svo sjálfkrafa á honum aftur eftir stutta stund!

IS

11. Hleðslutækjaljós

Ástand ljósa Lýsing	og úrræði
Grænt ljós blikkar Tilbúið til	notkunarHleðslutækið er í sambandi við straum og tilbúið til notkunar, hleðslurafhlaðan er ekki í hleðslutækinu
Rautt ljós logar Hleðsla	Hleðslutækið hleður hleðslurafhlöðuna
Grænt ljós logar Hleðslurafhl	laðan hefur náð fullri hleðslu og er tilbúin til notkunar.(Hleðslutími 1,5 Ah Hleðslurafhlöðu: Um það bil 2 klst.)(Hleðslutími 2,0 Ah hleðslurafhlöðu: Um það bil 2 1⁄2 klst.)(Hleðslutími 2,6 Ah hleðslurafhlöðu: Um það bil 3,25 klst.)(Hleðslutími 3,0 Ah Hleðslurafhlöðu: Um það bil 4 klst.)(Hleðslutími 4,0 Ah Hleðslurafhlöðu: Um það bil 5 klst.)(Hleðslutími 5,0 Ah hleðslurafhlöðu: Um það bil 6 1⁄2 klst.)Lausn:Takið hleðslurafhlöðuna úr hleðslutækinu. Takið hleðslutækið úrsambandi við straum.
Rautt ljós blikkar Bilun	Hleðsla er ekki möguleg. Hleðslurafhlaðan eða hleðslutækið er bilað.Lausn:Bannað er að hlaða bilaðar hleðslurafhlöður.Takið hleðslurafhlöðuna úr hleðslutækinu.
Rautt og grænt ljós blikka til skiptis	HitabilanirHleðslurafhlaðan er of heit (til dæmis tæki stendur í sól) eða of kalt(undir 0°C)Lausn:Fjarlægið hleðslurafhlöðuna og geymið hana í 1 dag við stofuhita (um það bil 20 °C).Ef bilunin er enn til staðar eftir það er hleðslurafhlaðan algjörlega tóm og ekki má hlaða hana þá. Takið hleðslurafhlöðuna úr hleðslutækinu.

IS

Sérstök skilyrði fyrir lönd Evrópubandalagsins:

Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu.

Samkvæmt reglugerð fyrir Evrópu 2012/19/EU um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar þjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim í sérstaka endurvinnslu í flágu umhverfi sverndar.

Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endurvinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta.

Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfileg nema grerinilegt samflykki frá iSC GmbH komi til.

Pað er áskilið að tæknilegar breytingar séu leyfi legar

IS

Pjónustuupplýsingar

Við höfum faglega þjónustuaðila í öllum þeim löndum sem að ábyrgðarskýrteini ef gefið út á og er hei-milisfang þeirra gefið upp í ábyrgðarskírteininu. Pessir þjónustuaðilar eru til staða fyrir þig varðandi við- gerðir, pantanir varahluta og íhluta.

Athuga verður að sumir eftirtaldir hlutir tækisins eru hlutir sem notast upp við notkun eða á annan náttúrulegan hátt og/eða eftirfarandi hlutir er eru nauðsynlegir vegna notkunar eða slits.

Grein Dæmi
Slithlutir* Kolaburstar, Hleðslurafhlaða
Notkunarefni/hlutir sem notast upp* Hnífur
Hlutir sem vantar

* verða ekki endilega að fylgja!

Vegna galla eða bilana biðjum við þig um að hafa samband við skrá það á netinu undir www.isc-gmbh.info. Vinsamlegast athugið að lýsa biluninni nákvæmlega og svarið endilega eftirfarandi spurningum:

Virkaði tækið fyrst eða var það bilað strax frá upphafi?
- Varð pér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?
• Hvaða bilun lýsir sér í tækinu samkvæmt pinni skoðun (aðalbilun)?
Lýsið biluninni.

IS

Ábyrgðarskírteni

Kæri viðskiptavinur,

vörur okkar eru framleiddar undir ströngu gæðaeftirliti. Ef að tækið virkar þrátt fyrir það ekki fullkomlega, þykir okkur það mjög leitt og biðjum þig endilega um að hafa samband við þjónustuaðila okkar. Heimilis-fang er að finna neðar á þessu ábyrgðarskjali. Pú getur einnig haft samband við verslunina þar sem að tækið var keypt. Varðandi gildi ábyrgðarskírteinisins gildir eftirfarandi:

1. Ábyrgðarskýrteini pessa tækis gildir eingöngu fyrir einkanotendur, p.e.a.s persónur sem nota petta tæki ekki til atvinnunota né í annarri sjálfstæðrar vinnu. Petta ábyrgðarskirteini lýsir aukalegrí ábyrgð sem að neðan nefndur framleiðandi ábyrgist viðskiptavinum sínum umfram pær ábyrgðir sem reglur og lög gefa kröfur um. Pín almenna lagaleg ábyrgð helst ósnert prátt fyrir pessa ábyrgðaliði. Ábyrgðarbjónusta okkar eru pér að kostnaðarlausu.

2. Ábyrgðin nær eingöngu yfir galla á nýju tæki sem þú hefur fest kaup á sem var framleitt af neðang-reindum framleiðanda. Ábyrgðin nær einungis yfir galla sem eru vegna efnisgalla eða framleiðslugalla og takmarkast við okkar ákvörðun um að endurbæta gallan eða skipta út tækinu.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Ábyrgðarsamningurinn fellur úr gildi ef að tækið er notað innan ábyrgðartímans í atvinnuskini eða annan slíkan sambærilegan hátt.

1. Ábyrgð okkar gildir ekki yfi r:

- Skemmdir á tæki sem til verða vegna pess að ekki hefur verið farið eftir leiðbeiningum varðandi samsetningu pess, rangrar uppsetningar, ef að ekki hefur verið farið eftir notandaleiðbeiningunum (til dæmis ef að tækið hefur verið tengd við ranga rafspennu eða rafstraum) eða ef að ekki hefur verið farið eftir leiðbeiningum tækis varðandi umhirðu og óryggi pess eða ef að tækið hefur verið notað undir óeðlilegum náttúruáhrifum eða vegna of lítillar umhirðu og bjónustu.

- Skemmdir á tæki, sem til verða vegna misnotkunar eða óviðeigandi notkunar (til dæmis of mikið álag á tæki eða ef að notaðir eru rangir íhlutir eða aukahlutir), ef að utanaðkomandi hlutir komast inn í tækið (eins og til dæmis sandur, steinar eða ryk, flutningaskemmdir), vegna rangnotkunar eða utanaðkomandi álags (eins og til dæmis skemmdir við það að tækið fellur niður).

- Skemmdir á tæki eða hlutum tækisins, sem til verða vegna notkunar pess eða vegna annarra utanaðkomandi eðlilegra uppnotkunar.

1. Ábyrgðartíminn eru 84 mánuðir sem byrjar við dagsetningu kaups á tæki. Tilkynna verður um skemmdir eða galla á tæki áður en að ábyrgðin fellur úr gildi og innan tveggja vikna eftir að skemm-din er fundin. Ábyrgð tækisins fellur úr gildi eftir að ábyrgðartímabilið er útrunnið. Ef að gert er við tæki eða því skipt út vegna ábyrgðar, leiðir það ekki til þess að ábyrgðartímabilið lengist og ekki gildir ný ábyrgð á nýja tækinu eða varahlutunum sem settir hafa verið í það. Petta gildir einnig um þjónustu sem hefur verið framkvæmd til staðar.

2. Til pess að fá ábyrgðarþjónustu, hafið pá samband við: www.isc-gmbh.info. Vinsamlegast geymið kaupkvittanir og önnur skjöl sem staðfesta kaupin á nýju tæki. Tæki sem send eru til viðgerðar sem ekki hafa tilskildar kvittanir eða tæki án tækismerkingar missa alla ábyrgð par sem ekki er hægt að tilgreina pau tæki. Ef að skemmdin á tækinu er innan ábyrgðarramma pess færð þú umsvifalaust viðgert eða nýtt tæki í stað pess gamla.

Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar pessa tækis sem eru í notandaleiðbeiningunum.

SE
