| Toote tüüp | Akumulaatoriga muruniiduk |
| Bränd | Gardol |
| Mudel | GAM-E 33/1 |
| Lõike laius | 33 cm |
| Lõikekõrgus | 25–65 mm (5 kõrgust) |
| Kogumiskorvi maht | 30 liitrit |
| Kaal | 12,8 kg |
| Toide | 2 liitioonakut 20 V, 2,6 Ah (Power-X-Change Plus) |
| Laadija | 2 laadijat, sisend 110–240 V ~ 50–60 Hz, väljund 21 V / 0,8 A |
| Mootori pöörlemiskiirus | 3400 p/min |
| Helirõhutase LpA | 79,4 dB(A) (määramatus 3 dB) |
| Garanteeritud helivõimsuse tase LWA | 96 dB(A) |
| Vibratsioon roolil | ≤ 2,5 m/s² (määramatus 1,5 m/s²) |
| Kaitse tüüp | IPX1 (niiduk) |
| Kaitseliik | III (seade) / II (laadija) |
| Keskne lõikekõrguse reguleerimine | Jah, hoobiga (5 asendit) |
| Rool | Lahtivõetav, reguleeritav kõrgus (2 asendit mõlemal küljel) |
| Tera | Vahetatav, pingutusmoment 25 Nm |
| Garantii | 84 kuud (7 aastat) |
| Hooldus | Puhastamine pärast kasutamist niiske lapiga, mitte kasutada kõrgsurvepesurit, määrige rattaid |
| Ohutus | Ohutusseiskamine lukustusega, eemaldatav turvapistik, tera jätkab liikumist pärast mootori seiskumist |
| Kaasasolevad tarvikud | 2 akut, 2 laadijat, kogumiskorv, kasutusjuhend, ohutusjuhised |
Korduma kippuvad küsimused - GAM-E 33/1 Gardol
Kasutajate küsimused teemal GAM-E 33/1 Gardol
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Muruniiduk PDF-formaadis tasuta! Leidke oma juhend GAM-E 33/1 - Gardol ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. GAM-E 33/1 kaubamärgi Gardol.

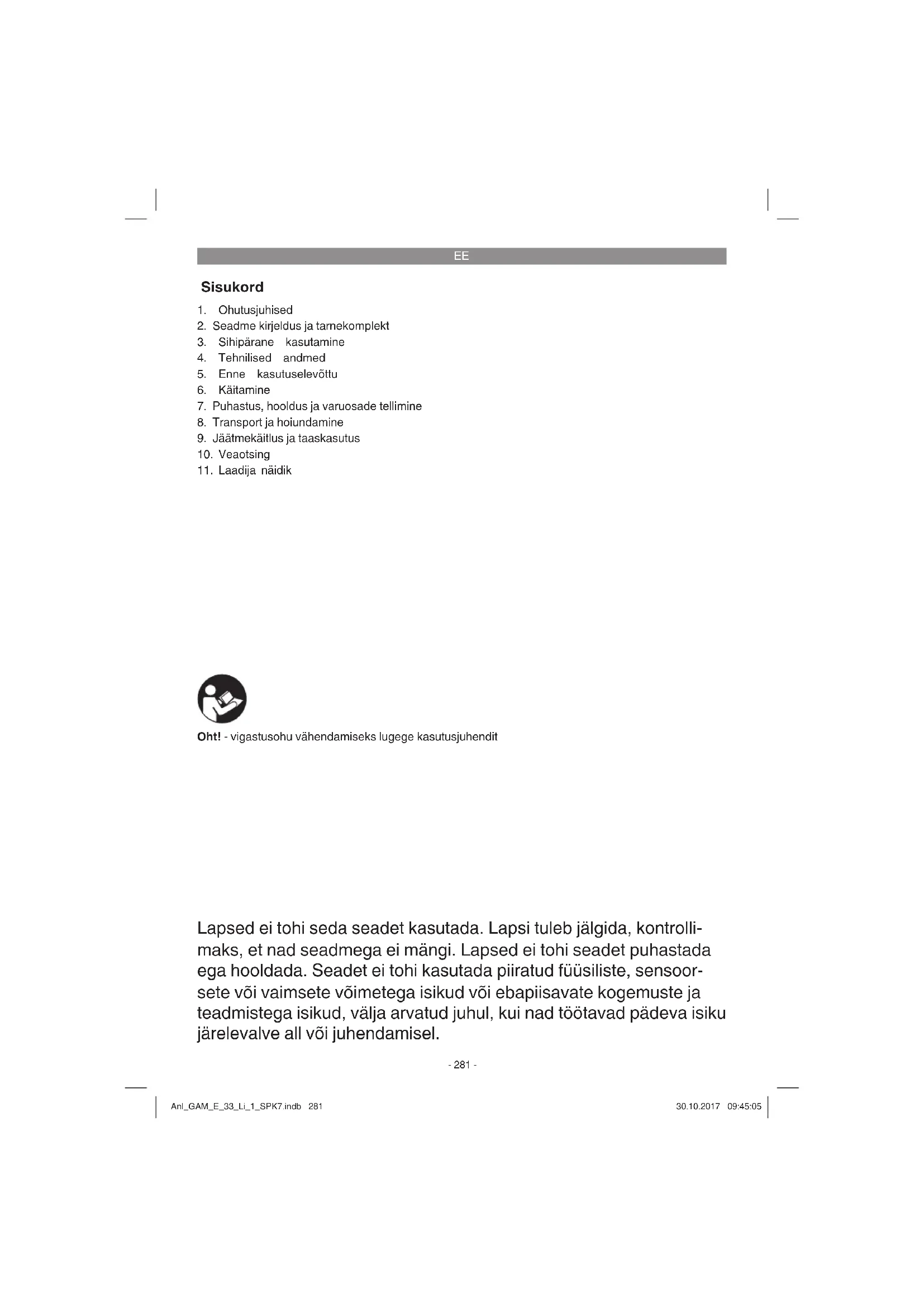

KASUTUSJUHEND GAM-E 33/1 Gardol
EE Originaalkasutusjuhend Akuga muruniiduk
- Ohutusjuhised
- Seadme kirjeldus ja tarnekomplekt
- Sihipärane kasutamine
- Tehnilised andmed
- Enne kasutuselevõttu
- Käitamine
- Puhastus, hooldus ja varuosade tellimine
- Transport ja hoiundamine
- Jäätmekäitlus ja taaskasutus
- Veaotsing
- Laadija näidik
Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit
Lapsed ei tohi seda seadet kasutada. Lapsi tuleb jälgida, kontrollimaks, et nad seadmega ei mängi. Lapsed ei tohi seadet puhastada ega hooldada. Seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimetega isikud või ebapiisavate kogemuste ja teadmistega isikud, välja arvatud juhul, kui nad töötavad pädeva isiku järelevalve all või juhendamisel.
EE
Oht!
Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.
1. Ohutusjuhised
Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist.
Oht!
Lugege köiki ohutusjuhiseid ja juhendeid.
Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.
Seadmel asuva hoiatussildi seletus (vt joonis 15)
- „Hoiatus – vigastusohu vähendamiseks lugege kasutusjuhendit“
- Hoidke kaugemale!
- Ettevaatust! – Teravad löiketerad – tömmake enne hooldustöid ohutuspistikust. Löiketerad pöörlevad pärast mootori väljalülitamist edasi!
- Kaitske seadet vihma ja niiskuse eest
- Garanteeritud müratase: 96 dB
- Utiliseerige aku asjatundlikult
2. Seadme kirjeldus ja tarnekomplekt
2.1 Seadme kirjeldus (joonised 1/2)
- Lülitussang
- Ülemine juhtraud
- Ohutuspistik
- Kandesang
- Tsentraalne lõikekõrguse reguleerimine
- Väljaviskeava luuk
- Murukogur
- Aku
- Akulaadija
- Vasakpoolne alumine juhtraud
- Parempoolne alumine juhtraud
- 2 alumise juhtraua kinnituskruvi
- 2 ülemise kiirkinnitusfunktsiooniga juhtraua
mutrit
- Juhtme kinnitusklambrid
- Täitetaseme näidik
2.2 Tarnekomplekt ja lahtipakkimine (joonis 2)
Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, põörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.
Avage pakend ja võtke seade ettevaatlikult välja.
- Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
- Kontrollige, kas tarnekomplekt on terviklik.
- Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
- Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.
Oht!
Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!
Tarnekomplekt
• Aku-muruniiduk
Aku (2x)
- Akulaadur (2x)
• Originaalkasutusjuhend
- Ohutusjuhised
3. Sihipärane kasutamine
Muruniiduk sobib kasutamiseks kodu- ja hobiaias.
Eramajapidamise ja hobiaianduse muruniidukid on sellised, mille aastane kasutus ei ületa tavaliselt 50 tundi ning mida kasutatakse muru või muruplatside hooldamiseks, kuid mitte avalikes rajatistes, parkides, spordiplatsidel ega põllu- ja metsamajanduses.
Tähelepanu! Seoses kasutajale tekkiva ohuga ei tohi muruniidukit kasutada põõsaste, hekkide ja puhmaste pügamiseks; katusetaimestiku või rõdukastide ääretaimede või muru lõikamiseks või purustamiseks; könniteede puhastamiseks
EE
(puhtaks puhumiseks) ega hekseldajana puu- ja hekilõikmete purustamiseks. Veel ei tohi muruni- idukit kasutada maapinna ebatasasuste, nt muti- mullahunnikute tasandamiseks.
Ohutuskaalutlustel ei tohi muruniidukit kasutada teiste tööriistade ega mingisuguste instrumentikomplektide ajamseadmena, välja arvatud juhul, kui see on tootja poolt üheselt lubatud.
Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.
Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitõnduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitõnduses või tööstuses jt sarnastel tegevusaladel.
4. Tehnilised andmed
Mootori pöörlemissagedus: 3400 min ^1
Ohutuskategooria: ....III
Kaal: 12,8kg
Lõikelaius:....33 cm
Murukogumiskorvi maht: 30 liitrit
Helirōhu tase L _pA : 79,4 dB(A)
Hälbepiir K_pA : 3dB(A)
Garanteeritud müratase L _WA : 96 dB(A)
Vibratsioon sangal a_h : ≤ 2,5m / s^2
Hälbepiir K: 1,5 m/s²
Lõikekõrguse reguleerimine: ....
25-65 mm; 5-astmeline
Kaitseklass: IPX1
2x Liitium-ioonaku Power-X-Change Plus
Pinge: 20 V d.c.
Mahtuvus: 2,6 Ah
Elementide arv: 5
2x Akulaadija Power-X-Charger
Sisendpinge: 110-240 V \~ 50-60 Hz
Väljundpinge: 21 V d. c.
Väljundvool: 800 mA
Ohutuskategooria:
Tähelepanu!
Laadijat tohib kasutada ainult Gardol Power-X-Change tüüpi Li-ioon akude laadimiseks!
Müra- ja vibratsiooniväärtused selgitati välja standardite EN ISO 3744:1995, ISO 11094: 1991 ja EN ISO 20643:2008 kohaselt.
Piirake müra teket ja vibratsiooni miinimumi!
- Kasutage ainult täiesti korras seadmeid.
• Hooldage ja puhastage seadet korrapäraselt.
• Kohandage oma töömeetodid seadmega. - Ärge koormake seadet üle.
• Laske seadet vajaduse korral kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
• Kandkekindaid.
Jääkriskid
Ka elektriseadme eeskirjadekohasel kasutamisel esineb alati jääkriske. Elektriseadme konstruktsiooni töttu võivad tekkida järgmised ohud:
- kopsukahjustused, juhul kui ei kasutata sobivat tolmumaski;
- kuulmiskahjustused, juhul kui ei kasutata sobivaid körvaklappe;
Hoiatus!
Käesolev seade tekitab töötamise ajal elektromagnetilise välja. See väli vöib teatud asjaoludel kahjustada aktiivseid vöi passiivseid meditsiinilisi implantaate. Raskete vöi surmavate vigastuste ohu vähendamiseks soovitame isikutel, kelle on meditsiinilised implantaadid, oma arsti ja implantaadi tootjaga nöu pidada, enne kui seadet kasutama hakatakse.
5. Enne kasutuselevõttu
Muruniiduk tarnitakse osaliselt kokkupanduna. Juhtraud ja kogumiskorv tuleb enne muruniiduki kasutamist kokku panna. Järgige kokkupanekul kasutusjuhendit punkt-punktilt ja vaadake pilte.
Juhtraua paigaldamine (joonis 3 kuni 5)
Esimesena tuleb alumine juhtraud vasakult (joonis 3/10) ja paremalt (joonis 3/11) kinnituskruvidega (joonis 3/12) niiduki korpusele kinnitada. Seejärel tuleb ülemine juhtraud alumisele juhtrauale lükata ja kruvidega (joonis 4/13) kinnitada. Selleks on alumisel juhtraual vastavalt 2 erinevat
EE
ava, et kohandada juhtraua körgus kasutajale. Seejärel kinnitada kaablihoidikutega (joonis 5/14) ühendusjuhe juhtraua külge.
Kogumiskorvi paigaldamine (vt joonist 6)
Kogumiskorvi külgeriputamiseks tuleb mootor välja lülitada ja lõiketera ei tohi põörelda. Tõstke väljalaskeava kaas (joonis 6/6) ühe käega üles. Teise käega hoidke kogumiskorvi käepidemest ja pange ülevalt poolt rippuma (joonis 6).
Kogumisseadise täitetaseme näidik
Kogumisseadisel on täitetaseme näidik (joonis 1 / 15). See avatakse öhuvoolu abil, mille niiduk tekitab töötades. Kui klapp niitmise ajal kinni kukub, on kogumisseadis täis ja seda tuleks tühjendada. Täitetaseme näidiku laitmatuks toimimiseks peavad augud klapi all olema alati puhtad ja läbilaskvad.
Lõikekõrguse reguleerimine Hoiatus!
Lõikekõrgust tohib reguleerida ainult väljalülitatud seadme ja väljatõmmatud ohutuspistiku korral.
Enne niitmise alustamist kontrollige, ega lõikeinstrument ole nüri ning ega selle kinnitusvahendid ole kahjustada saanud. Asendage nürid ja/või kahjustunud lõiketerad, et mitte tasakaalutust tekitada. Selle kontrollimise ajal seisake mootor ja tömmake ohutuspistik välja.
Lõikekõrguse reguleerimine peab toimuma järgmiselt (vt joonis 7):
- Suruge hooba (5) alla.
- Seadke hoob (5) soovitud lõikekõrgusele.
- Laske hoob (5) lahti ja kontrollige selle kindlat fi kseeringut.
Lõikekõrguse lugemine
Lõikekõrgust saab seadistada vahemikus 25-65 mm kuues astmes ja seda saab lugeda skaalalt.
- Võtke aku seadmest välja. Selleks vajutage külgmist lukustusnuppu.
- Kontrollige, kas aku tüübisildil toodud võrgupinge vastab olemasolevale võrgupingele. Pange laadija (9) toitepistik pistikupessa. Roheline valgusdiood hakkab vilkuma.
- Pange aku (8) laadijale (9).
- Punktis "Laaduri näidik" leiate tabeli valgusdioodi näidiku tähendustega laaduril.
Laadimise käigus vöib aku möningal määral soojeneda. See on täiesti normaalne.
Kui aku laadimine ei peaks võimalik olema, kontrollige
• kas pistikupesas on vool
- kas laadija laadimiskontaktidega on võimalik takistusteta ühendus.
Kui aku laadimine ei peaks ikka veel võimalik olema, palume teil saata
laadija
jaaku
Aku pika kasutusaja huvides peaksite hoolitsema aku õigeaegse laadimise eest. See on vajalik igal juhul, kui te märkate, et seadme võimsus nõrgeneb. Ärge laske akut kunagi täiesti tühjaks. See kahjustab akut!
Aku paigaldamine (joonis 9-10)
Avage akukaas. Selleks tömmake klöpatsit (A), nagu joonisel 10 näidatud ja keerake kaas üles. Seejärel pange mölemad akud kinnituspesadesse, nagu joonisel 10 näidatud.
Märkus!
Kasutage ainult ühesuguse täitetasemega akusid, ärge kunagi kombineerige omavahel täis ja pooltühje akusid. Laadige mölemaid akusid alati üheaegselt.
Nörgema laadimistasemega aku määrab seadme tööaja. Enne töötamist tuleb mölemad akud täis laadida. Sulgege akukaas, keerates kaas kinni ja jälgige, et see korrektselt sulgub.
Aku täituvuse näidik (joonis 11)
Vajutage aku taseme näidiku lülitit (joonis 11 / A). Aku taseme näidik (joonis 11 / B) annab aku laetuse tasemest teada kolme LED-lambiga.
Kõik 3 LEDi põlevad:
Aku on täiesti täis.
2 LEDi või 1 LED põleb
Aku on veel piisavalt laetud.
1 LED vilgub:
Aku on tühi, laadige akut.
Kõik LEDid vilguvad:
Aku on jäägitult tühi ja on defektne. Defektset akut ei tohi rohkem kasutada ega laadida.
EE
6. Käitamine
Ettevaatust!
Muruniiduk on varustatud turvalülitussüsteemiga, et takistada seadme juhuslikku kasutamist. Pai-galdage vahetult enne muruniiduki kasutuselevõ-tu ohutuspistik (joon. 12d) ja töö katkestamisel või lõpetamisel eemaldage uuesti ohutuspistik.
Ettevaatust!
Tahtmatu sisselülitumise takistamiseks on muruniiduk varustatud sisselülituslukuga (joonis 12/A), mida tuleb vajutada, enne kui juhrauda (joonis 12/1) aktiveerida saab. Kui juhraud lahti lastakse, siis lülitub muruniiduk välja. Viige seda toimingut läbi veel möned korrad, veendumaks, et seade töötab nõuetekohaselt. Enne remonti või hooldustööde tegemist peate veenduma, et tera ei pöörle ja ohutuspistik on välja tömmatud.
Hoiatus! Ärge avage väljaviskeluuki kunagi siis, kui kogumisseadeldist tühjendatakse ja mootor veel töötab. Ringlev tera vöib pöhjustada vigastusi.
Kinnitage väljaviskeklapp või rohukogumiskorv alati hoolikalt. Enne eemaldamist lülitage mootor välja.
Pidage alati kinni juhtraua pikkusest ohutust kaugusest tera korpuse ja kasutaja vahel. Eriti ettevaatlik tuleb olla nõlvakutel ja mäekülgedel niites ja sõidusuunda muutes. Hoolitsege kindla jalgealuse eest, kandke libisemiskindlate, haarduvate taldadega jalatseid ja pikki pükse.
Niitke alati nõlvakuga risti. Ohutuse tagamiseks ei tohi muruniidukiga niita üle 15-kraadilistel kalla-kutel.
Olge eriti ettevaatlik tagurpidi liikumisel ja muruniiduki tömbamisel. Komistamisoht!
Juhised õigeks niitmiseks
Niitmisel soovitatakse ribati kattuvat tööviisi. Niitke ainult teravate, tervete teradega, et rohukörred narmendama ei hakkaks ega muru kollaseks muutuks.
Puhta lõiketulemuse saavutamiseks juhtige muruniidukit võimalikult sirgeid radu pidi.
Seejuures peavad need rajad alati mõne senti-meetri jagu kattuma, et ühtki riba muru püsti ei jääks.
Niitmise sagedus söltub peamiselt muru kasvukii-rusest. Peamisel kasvuajal (mai-juuni) on soovitatav muru niita kaks korda nädalas, muidu üks kord nädalas. Lõikekõrgus peab olema 4-6 cm ja järgmise niitmiseni peaks muru kasvama 4-5 cm. Kui muru on juba natuke pikemaks kasvanud, ei tohiks te seda kohe tavalisele kõrgusele tagasi niita. See kahjustab muru. Ärge niitke kunagi rohkem kui pool muru kõrgusest.
Hoidke niiduki korpuse alumine pool puhas ja eemaldage kindlasti murujäägid. Jäägid raskendavad niiduki käivitumist ning rikuvad lõikekvaliteeti ja muru väljaviset.
Nõlvakutel tuleb lõikerada mäeküljega risti seada. Muruniiduki kõrvale libisemist saab takistada ülespoole kaldu asendiga. Valige lõikekõrgus vastavalt muru tegelikule pikkusele. Käige muru mitu korda üle, nii et ühe korraga niidetakse maha maksimaalselt 4 cm muru.
Enne terade mis tahes viisil kontrollimist seisake mootor. Pidage meeles, et tera pöörleb pärast mootori väljalülitamist veel mõned sekundid edasi. Ärge püüdke kunagi tera peatada. Kontrollige regulaarselt, kas tera on õigesti kinnitatud, heas seisukorras ja korralikult teritatud. Vastupidisel juhul lihvige tera või vahetage see välja. Kui liikuv tera puutub mingi asja vastu, seisake muruniiduk ja oodake, kuni tera täielikult seisab. Seejärel kontrollige tera ja terahoidiku seisukorda. Kahjustada saanud tera ja/või terahoidik tuleb välja vahetada.
Niipea kui niitmise ajal jäävad murujäägid murule lebama, tuleb kogumiskorvi tühjendada. Tähelepanu! Enne kogumiskorvi mahavõtmist seisake mootor ja oodake, millal lõiketööriist seisma jääb.
Kogumiskorvi mahavõtmiseks tõstke ühe käega väljaviskeklappi ning võtke teise käega kogumiskorvi kandesangast hoides korv välja. Vastavalt ohutuseeskirjadele kukub väljaviskeklapp kogumiskorvi väljavõtmisel kinni ja sulgeb tagumise väljaviskeava. Kui seejuures jäävad murujäägid avasse rippuma, on mootori hölpsamaks käivitamiseks vaja muruniidukit umbes 1 m võrra tagasi tömmata.
Ärge eemaldage lõikamisjääke niiduki korpuse ja tööinstrumenti küljest käe ega jalaga, vaid sobiva abivahendiga, nt harja või käsiharjaga.
EE
Korraliku kokkukogumise tagamiseks tuleb kogumiskorvi pärast kasutamist seestpoolt puhastada.
Riputage kogumiskorv tagasi ainult väljalülitatud mootori ja seisatud lõiketööriista korral.
Töstke väljaviskeklapp ühe käega üles ja hoidke teise käega kogumiskorvi kandesangast ning riputage see ülevalt sisse.
7. Puhastus, hooldus ja varuosade tellimine
Oht!
Tömmake enne köiki puhastustöid ohutuspistik välja (joonis 13).
7.1 Puhastamine
- Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.
- Muruniidukit ei tohi puhastada voolava veega, kindlasti mitte kõrgsurvega.
- Soovitame puhastada seadet otsekohe pärast iga kasutamist.
- Puhastage seadet regulaarselt niiske räti- kuga ja vähese koguse vedelseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi vett sattuda.
- Puhastage muruniidukit võimalusel harja või lapiga.
7.2 Süsiharjad
Ülemäärase sädeluse korral laske kvalifi tseeritud elektrikul süsiharju kontrollida.
Oht! Süsiharju tohib vahetada ainult kvalifitseeritud elektrik.
7.3 Hooldus
- Kulunud ja kahjustunud terad, teravöllid ja poldid tuleb komplektikaupa asendada autoriseeritud spetsialisti poolt, et hoida tasakaal paigas.
- Hoolitsege selle eest, et köik kinnituselemen-did (kruvid, mutrid jms) oleksid alati kövasti kinni, nii et saaksite niidukiga ohutult töötada.
- Kontrollige sageli, ega murukogumisseadis ole kulunud.
-
Asendage kulunud või kahjustunud detailid.
-
Kasutusea pikendamiseks tuleb köik keeratavad detailid ning rattad ja teljed puhastada ja seejärel ölitada.
- Muruniiduki korrapärane hooldus ei taga mitte ainult seadme pikaajalise säilimise ja töövõime, vaid aitab kaasa ka muru korralikule ja lihtsale niitmisele.
- Kõige kulumisaltim osa on tera. Kontrollige regulaarselt tera seisukorda ja kinnitust. Kui tera on kulunud, tuleb see otsekohe välja vahetada või teritada. Kui muruniidukil peaks esinema liigset vibratsiooni, tähendab see, et tera ei ole õigesti tasakaalus või on lõögi tõttu deformeerunud. Sellisel juhul tuleb see parandada või välja vahetada.
- Seadme sees ei ole muid hooldust vajavaid osi.
7.4 Tera väljavahetamine
Ohutuse tagamiseks soovitame lasta terad va- hetada selleks volitatud spetsialistil. Ettevaatust! Kandke töökindaid! Kasutage ainult originaalteri, sest muul juhul ei ole funktsioonid ja turvalisus teatud asjaoludel tagatud.
Terade vahetamiseks toimige järgmiselt:
1. Vabastage kinnituskruvi (vt joonis 14).
2. Võtke tera maha ja asendage see uuega.
3. Uue tera paigaldamisel jälgige tera pai-galdussuunda. Tera tiivad peavad ulatuma mootoriruumi (vt joonis 14). Kinnituskoonused peavad olema kohakuti teras olevate sälkude-ga.
4. Seejärel keerake kinnituskruvi universaalvõtme abil uuesti kinni. Tõmbemoment peaks olema umbes 25 Nm.
Hooaja löpus kontrollige muruniidukit üldiselt ja eemaldage kogunenud jäätmed. Enne iga hooaja algust kontrollige kindlasti terade seisukorda. Kui seade vajab remonti, siis pöörduge meie klienditeenindusse. Kasutage ainult originaalvaruosi.
7.5 Varuosade tellimine
Varuosade tellimisel on vajalikud järgmised andmed:
- Seadmetüüp
• Seadmeartiklinumber
• Seadmeidentifitseerimisnumber
• Vajamineva varuosa varuosanumber
Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.
Varutera tootenumber.: 34.054.52
EE
8. Transport ja hoiundamine
Ladustamine
Hoidke seadet ja selle tarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 °C kuni 30 °C. Hoidke seadet originaalpakendis.
Transportimine
- Enne seadme transportimist lülitage see välja ja eraldage vooluvõrgust.
• Paigaldage kōik transpordiseadised. - Kaitske seadet kahjustuste ja tugeva vibratsi- ooni eest, mis esinevad eriti sõidukites trans- portimisel.
- Kindlustage seade libisemise või ümberkukkumise eest.
9. Jäätmekäitlus ja taaskasutus
Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.
EE
10. Veaotsing
| Viga Võimalik põhjus Kõrvaldamine | |
| Mootor ei käivitu a) mootor või kondensaatori vigab) mootori või kondensaatori ühen-dused on lahtic) niiduki korpus on ummistunudd) ohutuspistik ei ole seese) aku ei ole korrektselt peal | a) põörduge klienditeenindustöökottab) põörduge klienditeenindustöökottac) puhastage korpus, et tera saaks vabalt liikudad) pange ohutuspistik sisse (vt 6.)e) eemaldage aku ja pange uuesti peale (vt 5.) |
| Mootori võimsus on nõrk | a) liiga kõrge või liiga niiske heinb) niiduki korpus on ummistunudc) võll on tugevasti kulunudd) aku täituvus jääb väiksemaks |
| Ebapuhas lõige a) tera on kulunudb) vale niitmiskõrgus | a) vahetage tera välja või teritageb) korrigeerige niitmiskõrgust |
Märkus! Mootor on kaitse eesmärgil varustatud termolülitiga, mis lülitab ülekoormuse korral mootori välja ning pärast lühikest jahtumisperioodi automaatselt sisse tagasi!
EE
11. Laadija näidik
| Näidiku olek Tähendus ja abinõu | |
| Roheline vilgub Töövalmidus | Laadija on võrku ühendatud ja töövalmis, aku ei ole laadijas |
| Punane põleb Laadimine | Laadija laeb akut. |
| Roheline põleb Aku on täis ja töövalmis.(laadimise kestus 1,5 Ah aku korral: u 2 h)(laadimise kestus 2,0 Ah aku korral: u 212 h)(laadimise kestus 2,6 Ah aku korral: u 3,25 h)(laadimise kestus 3,0 Ah aku korral: u 4 h)(laadimise kestus 4,0 Ah aku korral: u 5 h)(laadimise kestus 5,0 Ah aku korral: u 612 h)Abinõu:Võtke aku laadijast välja. Eraldage laadija vooluvõrgust. | |
| Punane vilgub Viga | Laadimine ei ole enam võimalik. Aku või laadija on defektne.Abinõu:Defektset akut ei tohi rohkem laadida.Võtke aku laadijast välja. |
| Punane ja roheline vilguvad vaheldumisi. | TemperatuurihäireAku on liiga kuum (nt otsese päikesekiirguse tõttu) või liiga külm (madalam kui 0^ ).Abinõu:Võtke aku välja ja hoidke seda1 päev toatemperatuuril (u 20^ ).Kui tõrge peaks pärast seda uuesti esinema, on aku jäägitult tühi ning seda ei tohi enam laadida ega kasutada. Võtke aku laadijast välja. |
EE
Ainult Euroopa Liidu riikidele
Ärge visake elektrilisi tööriistu olmeprügi hulka!
Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.
Taaskasutusalternatiiv tagasisaatmismõudele:
Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivötukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.
Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.
Tehnilistemuudatusteõigusreserveeritud
EE
Hooldusteave
Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.
Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.
| Kategooria Näide | |
| Kuluosad* Süsiharjad, Aku | |
| Kulumaterjal / Kuluosad* Tera | |
| Puuduolevad detailid |
* ei pruugi tingimata tarnekomplektiga kaasas olla!
Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.
- Kas seade on töötanud või oli ta algusest peale defektne?
- Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
- Missugune tõrge Teie arvates seadmel on (põhitunnus)?
Kirjeldage seda törget.
EE
Garantiitunnistus
Lugupeetud klient!
Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:
- Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.
- Garantiiteenus hölmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.
- Meie garantii alla ei kuulu:
- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.
- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise töttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).
- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.
-
Garantiiaeg on 84 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaaj kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.
-
Garantiinõude esitamiseks registreerige defektne seade aadressil: www.isc-gmbh.info. Hoidke oma seadme ostukviiitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifitseerimise võimaluse ebapisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.
Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.
