Termék típusa	Háromfázisú inverter Synergy technológiával
Márka	SolarEdge
Modell	SE100KSYNERGYSET
AC névleges teljesítmény	100 kW
Bemeneti tápellátás	Fotovoltaikus (PV) panel sorok
Maximális bemeneti feszültség	850 Vdc (egységenként)
PV bemenetek száma	Akár 3 sor egységenként (biztosítékokkal, ha >3)
AC kimenet	Háromfázisú, 4 vezeték + föld vagy 3 vezeték + föld
Méretek (M x Sz x Mé)	Kb. 116,8 cm x 100,8 cm x 40 cm (központi egység)
Tömeg	Teljes készlet kb. 32 kg; bal/jobb egységek kb. 18 kg/db
Üzemi hőmérséklet-tartomány	-40 °C és +60 °C között (45 °C felett csökkentett teljesítmény)
Védelmi besorolás	IP65 (kültéri használatra becsült)
Kommunikáció	Ethernet, RS485, Wi-Fi (opcionális), mobil hálózat (opcionális)
Fő funkciók	DC/AC konverzió, teljesítményoptimalizálás optimalizálókkal, felügyelet a SolarEdge platformon keresztül
Karbantartás és tisztítás	Ellenőrizze a csatlakozásokat, ne akadályozza a szellőzést; tisztítsa száraz ruhával
Biztonság	Beépített DC kapcsoló, kötelező földelés, külső túlfeszültség-védelem szükséges
Alkatrészek és javíthatóság	Lépjen kapcsolatba a SolarEdge műszaki támogatással; javítást csak szakképzett személyzet végezhet
Általános információk	Megfelel az európai, ázsiai és dél-afrikai szabványoknak; 1.3 verzió

Gyakran ismételt kérdések - SE100KSYNERGYSET SolarEdge

Mekkora a SolarEdge SE100KSYNERGYSET inverter teljesítménye?

Az AC névleges teljesítmény 100 kW (100 000 watt). A három Synergy egység megosztja a teljesítményt: kb. 33,3 kW egységenként.

Hogyan telepítsem a teljesítményoptimalizálókat ezzel az inverterrel?

Használja a SolarEdge Designer szoftvert a rendszer megtervezéséhez, majd a SolarEdge Mapper alkalmazást a QR-kódok beolvasásához és az optimalizálók regisztrálásához. Rögzítse az optimalizálókat a panelek alatt 9,5 N·m meghúzási nyomatékkal.

Milyen AC kábelek használhatók?

Az inverter legfeljebb 120 mm² keresztmetszetű AC kábelt fogad el. Alumíniumhoz használjon bimetál kábelsarukat, rézhez ónozott réz kábelsarukat. A földelő vezetéket először kell csatlakoztatni.

Hogyan helyezzem üzembe az invertert első alkalommal?

Töltse le a SolarEdge SetApp alkalmazást. Ha az AC csatlakoztatás még nem történt meg, az invertert a USB-C porton keresztül táplálhatja (20V/3A). Kövesse a képernyőn megjelenő utasításokat a nyelv, ország, hálózat és védelmi paraméterek beállításához.

Mit jelentenek az inverteren lévő jelzőfények?

A zöld jelzőfény áramtermelést jelez. A kék jelzőfény aktív kommunikációt jelez a felügyeleti platformmal. A piros jelzőfény rendszerhibát jelez. A COMM jelzőfény adatcsere közben villog.

Milyen biztonsági távolságokat kell betartani az inverter körül?

Az inverter előtt legalább 1 méter szabad hely kötelező. Fölötte 40 cm, oldalt 10 cm, hátul 5 cm szellőzési távolságot kell biztosítani. Soha ne zárja el a levegő bemeneteket.

Használható ez az inverter akkumulátorokkal?

Igen, az inverter rendelkezik egy 60 W-os akkumulátor kimeneti porttal. Az üzembe helyezés ezen a porton keresztül is elvégezhető AC csatlakoztatás nélkül. Használjon USB-C férfi-férfi kábelt (nem tartozék).

Hogyan csatlakoztassunk több invertert sorba?

Használja a RS485-1 vagy RS485-2 portot árnyékolt, sodrott érpárú kábellel (CAT6). Állítsa be az első invertert mesterként (SW1 ON), a többit slave-ként (SW1 OFF). Kövesse a kézikönyvben található kapcsolási rajzot.

Mi a maximális DC bemeneti feszültség?

Minden Synergy egység legfeljebb 850 Vdc feszültséget fogad el. Győződjön meg arról, hogy a panelek összfeszültsége nem haladja meg ezt a határt az inverter károsodásának elkerülése érdekében.

Hol található a SolarEdge műszaki támogatás?

Látogasson el a hivatalos weboldalra: https://www.solaredge.com/service/support. Itt találja az elérhetőségeket, GYIK-et és szoftverfrissítéseket.

HASZNÁLATI ÚTMUTATÓ SE100KSYNERGYSET SolarEdge

Három fázisú inverter Synergy technológiával

Gyors telepítési útmutató

PN: SExxK-xxxxlxxxx

Európában, az Ázsiai és Csendes- óceáni térségben és Dél- Afrikában való felhasználásra

1.3 Verzió

Jelmagyarázat

MEGJEGYZÉS

Ez a jel olyan információt jelöl, amely a felhasználót a termék lehető legjobb használatában támogatja.

VIGYÁZAT!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivitelezése vagy nem pontos betartása a termék károsodásához vagy megsemmisüléséhez vezethet. A Vigyázat jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

FIGYELMEZTETÉS!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivítelezése vagy nem pontos betartása személyi sérüléshez vagy halálhoz vezethet. A Figyelmeztetés jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

Ne vágja le a kábelek csatlakozóit

Ez a szimbólum a SolarEdge berendezés földelési pontjainál jelenik meg.

A fő áramköri lapon kapcsolja BE/KI az AC kapcsolót és várjon 5 percet

A Synergy Menedzseren kapcsolja BE/KI a DC biztonsági kapcsolót és várjon 5 percet (Csak a DC biztonsági kapcsolóval felszerelt modellek esetében)

EZT AZ ÚTMUTATÓT ÓRIZZE MEG – Az útmutató a Három fázisú inverter összeszerelése és karbantartása során követendő fontos utasításokat tartalmaz. A berendezésnek a SolarEdge által ebben a dokumentumban nem meghatározott módon történő használata ronthatja a berendezés által nyújtott védelmet.

A teljesítményoptimalizálók telepítése

solaredge

1

1

Használja a SolarEdge Tervezót az SE rendszerek megtervezéséhez https://designer.solaredge.com

Töltse le a SolarEdge Mapper alkalmazást a sztring teljesítményoptimalizálóinak leképezéséhez

Letöltés

[NO TEXT]

[NO TEXT]

solar edge

1

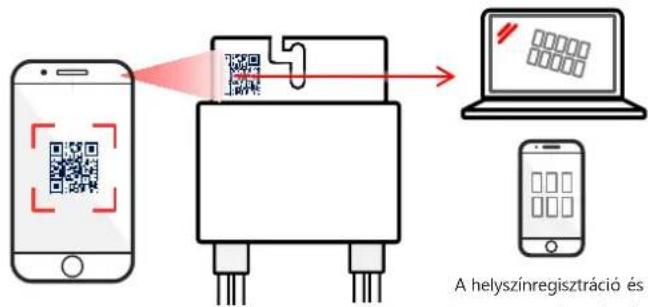

A teljesítményoptimalizálók telepítése

QR-kód szkennelése Mapper használatával

A helyszínregisztráció és Bérsztóban őrűsztóban

A helyszínregisztráció és a fizikai elrendezés elvégzése a Felügyeleti platformon

4

A teljesítményoptimalizáló telepítése

10 mm 25 mm (P860,P960) M6 rozsdamentes acéll 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

A teljesítményoptimalizálók telepítése

solaredge

2

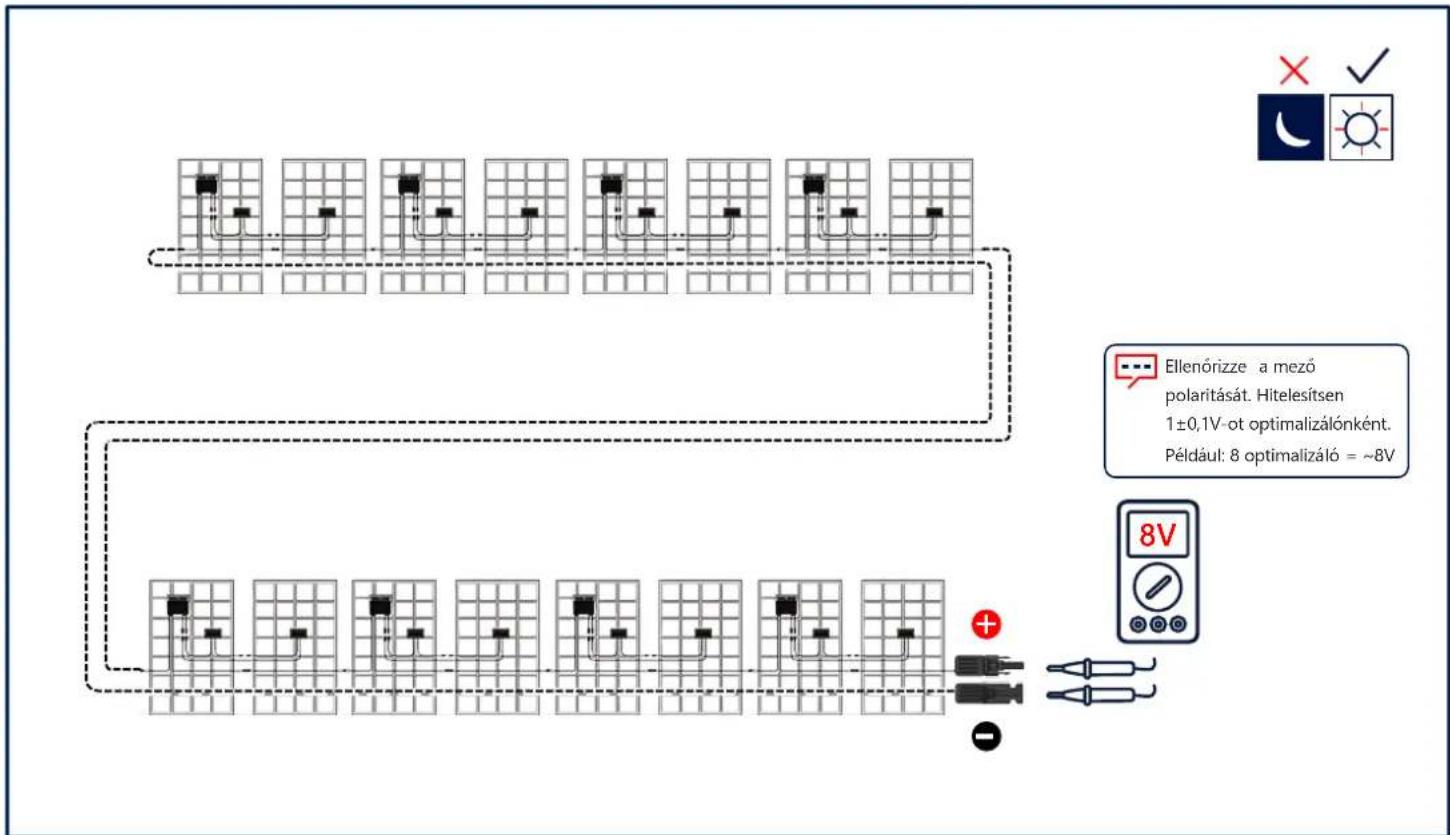

A PV mező csatlakoztatása

Ellenőrizze a mező polaritását. Hitelesítsen 1±0,1V-ot optimalizálónként. Például: 8 optimalizáló = ~8V

Távolságigény megtartása

solaredge

3

Beltéri távolság 20 cm, ha az éves átlaghömérséklet eléri vagy meghaladja a 25°C-t Kültéri távolság 10 cm 40 cm 15 cm 5 cm FIGYELMEZTETÉS! Az inverter előtti területet legalább egy méterig szabadon kell tartani VIGYÁZAT! Ne zárja el a levegőáramlás útját Vízszintes telepítés Tartson több, mint 10°-ot Hálós kerítésen Fém hátlapon 30 cm Egymással hátnak 40 cm 100.8 cm 40 cm 116.8 cm

solaredge

4

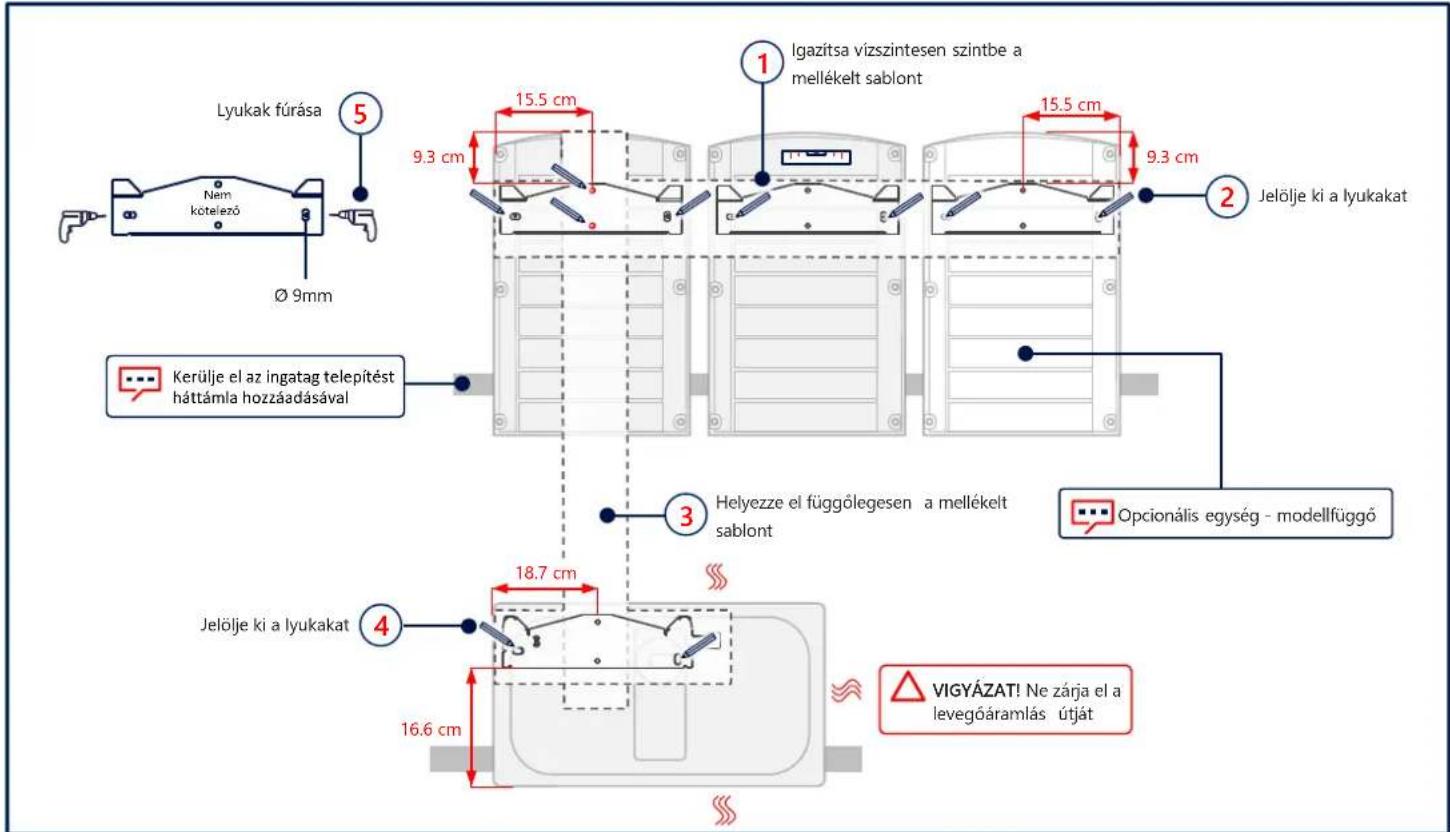

Lyukak helyének megjelölése és kifúrása

Lyukak fúrása 5 Nam kötelező Ø 9mm 15.5 cm 9.3 cm Igazítsa vizszintesen szintbe a mellékelt sablont 15.5 cm 9.3 cm 2 Jelölje ki a lyukakat Kerülje el az ingatag telepítést háttámla hozzáadásával 3 Helyezze el függőlegesen a mellékelt sablont Jelölje ki a lyukakat 4 18.7 cm 16.6 cm VIGYÁZAT! Ne zárja el a levegőáramlás útját

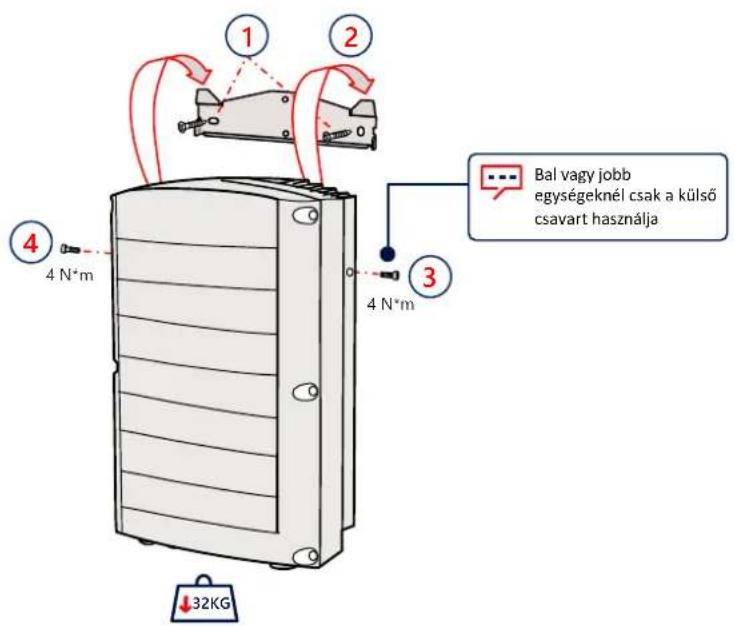

Az egységek rögzítése

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

1 2 3 4 4 N*m 4 N*m Bal vagy jobb egységeknél csak a külső csavart használja ↓32KG

solaredge

6

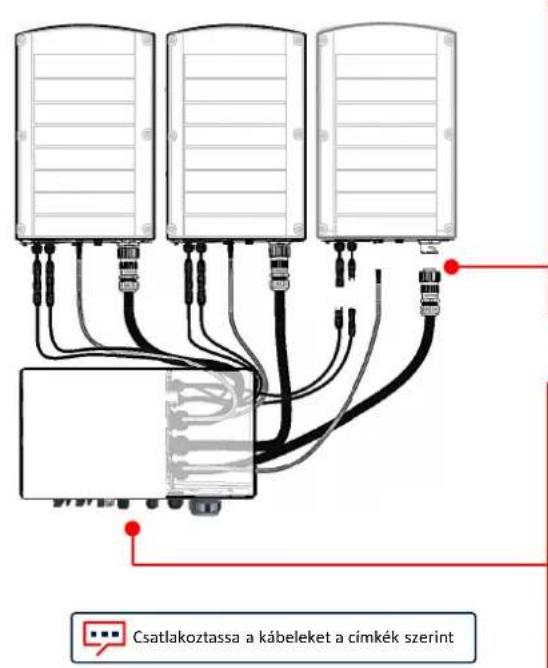

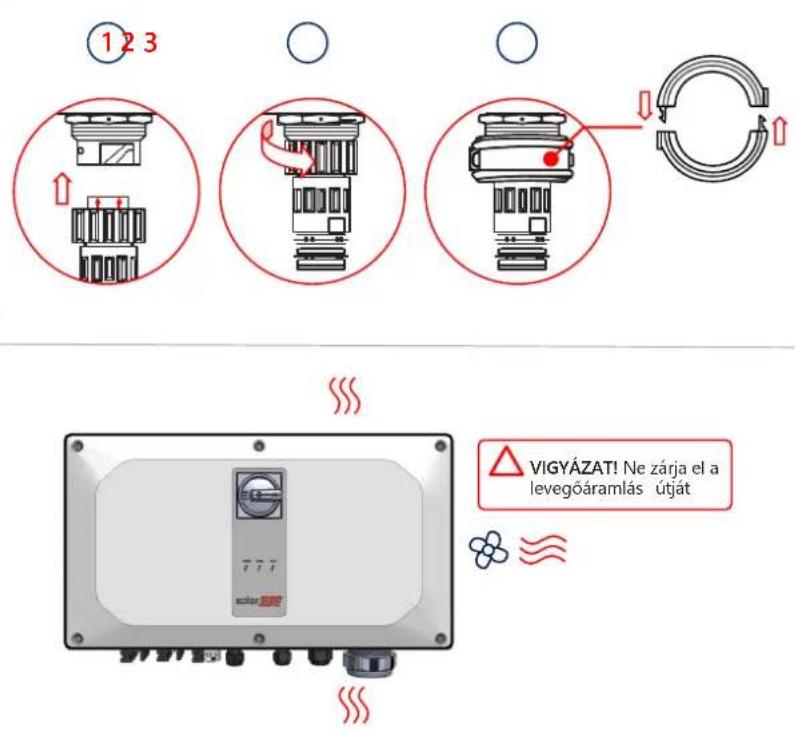

Az összekötő kábelek csatlakoztatása

Csatlakoztassa a kábeleket a címkék szerint

1 2 3 VIGYÁZAT! Ne zárja el a levegőáramlás útját

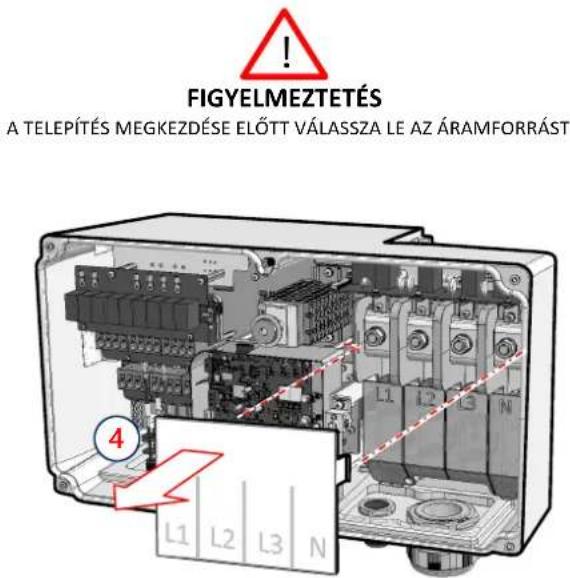

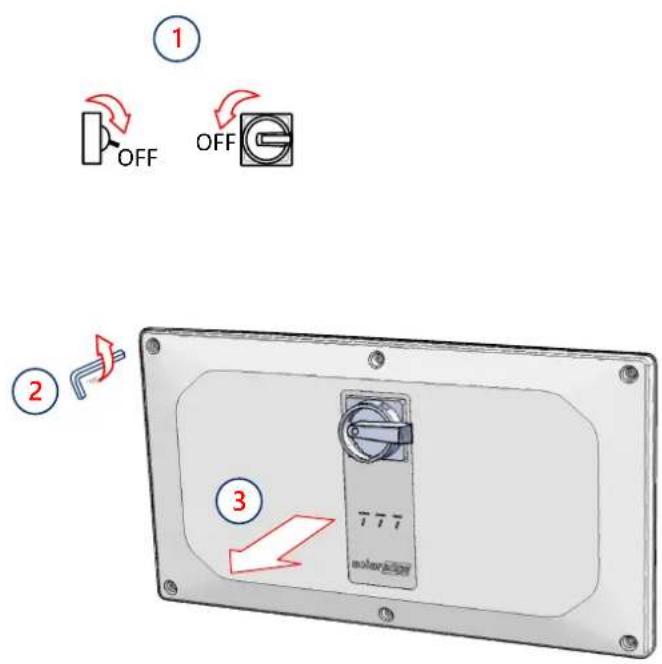

A fedlapok eltávolítása

solaredge

7

① OFF OFF ② ③

FIGYELMEZTETÉS A TELEPÍTÉS MEGKEZDÉSE ELŐTT VÁLASSZA LE AZ ÁRAMFORRÁST 4 L1 L2 L3 N

solaredge

8

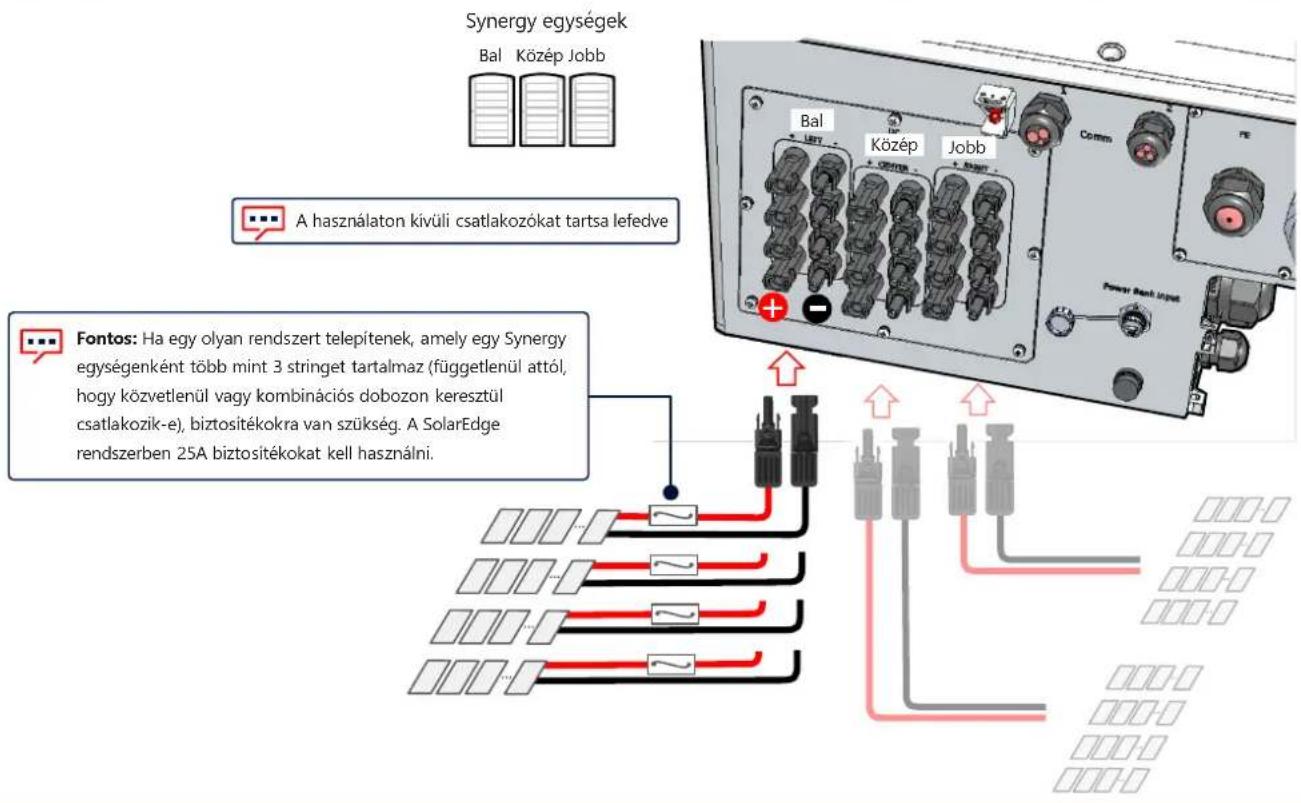

A PV stringek csatlakoztatása

Synergy egységek Bal Közép Jobb A használaton kívüli csatlakozókat tartsa lefedve Fontos: Ha egy olyan rendszert telepítenek, amely egy Synergy egységenként több mint 3 stringet tartalmaz (függetlenül attól, hogy közvetlenül vagy kombinációs dobozon keresztül csatlakozik-e), biztosítékokra van szükség. A SolarEdge rendszerben 25A biztosítékokat kell használni.

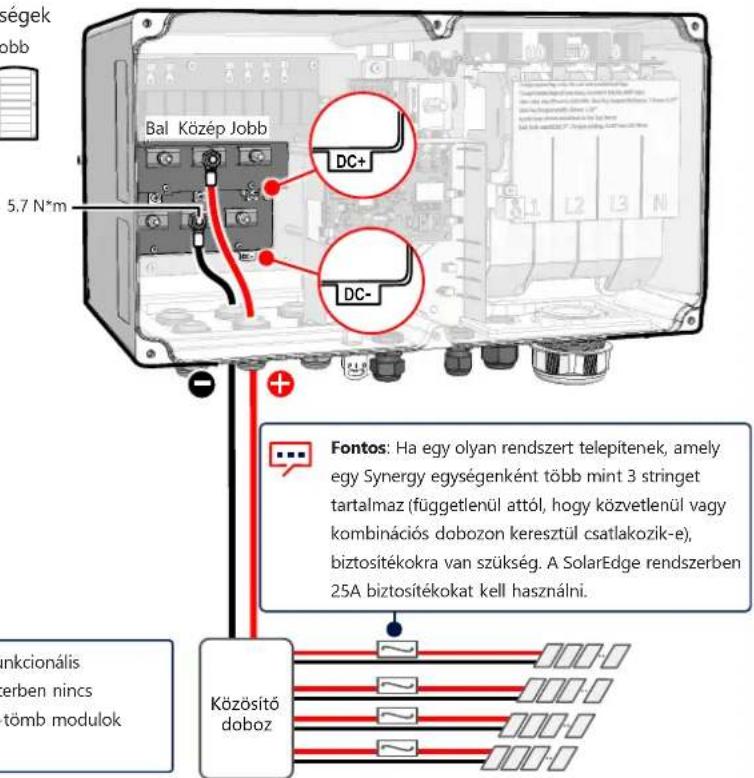

PV stringek csatlakoztatása egyetlen DC bemeneten keresztül

solaredge

8

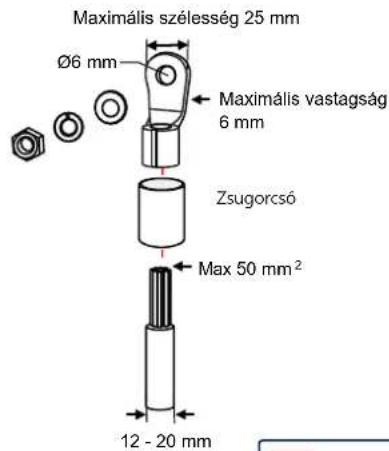

VIGYÁZAT!

• Alumíniumvezetőkhöz CSAK bimetál szemes sarut HASZNÁLION
• Rézvezetőkhöz CSAK ónozott réz szemes sarut HASZNÁLJON

Maximális szélesség 25 mm Ø6 mm Maximális vastagság 6 mm Zsugorcsó Max 50 mm² 12 - 20 mm

Synergy egységek Bal Közép Jobb

Ségek obb 5,7 N*m Bal Közép Jobb DC+ DC- Fontos: Ha egy olyan rendszert telepítenek, amely egy Synergy egységenként több mint 3 stringet tartalmaz (függetlenül attól, hogy közvetlenül vagy kombinációs dobozon keresztül csatlakozik-e), biztosítékokra van szükség. A SolarEdge rendszerben 25A biztosítékokat kell használni. Közösítő doboz

A DC oldali negatív vagy pozitív pólus funkcionális elektromos földelése tilos, mert az inverterben nincs transzformátor. A tartószerkezet és a PV-tömb modulok kereteinek földelése megengedett

solar edge

9

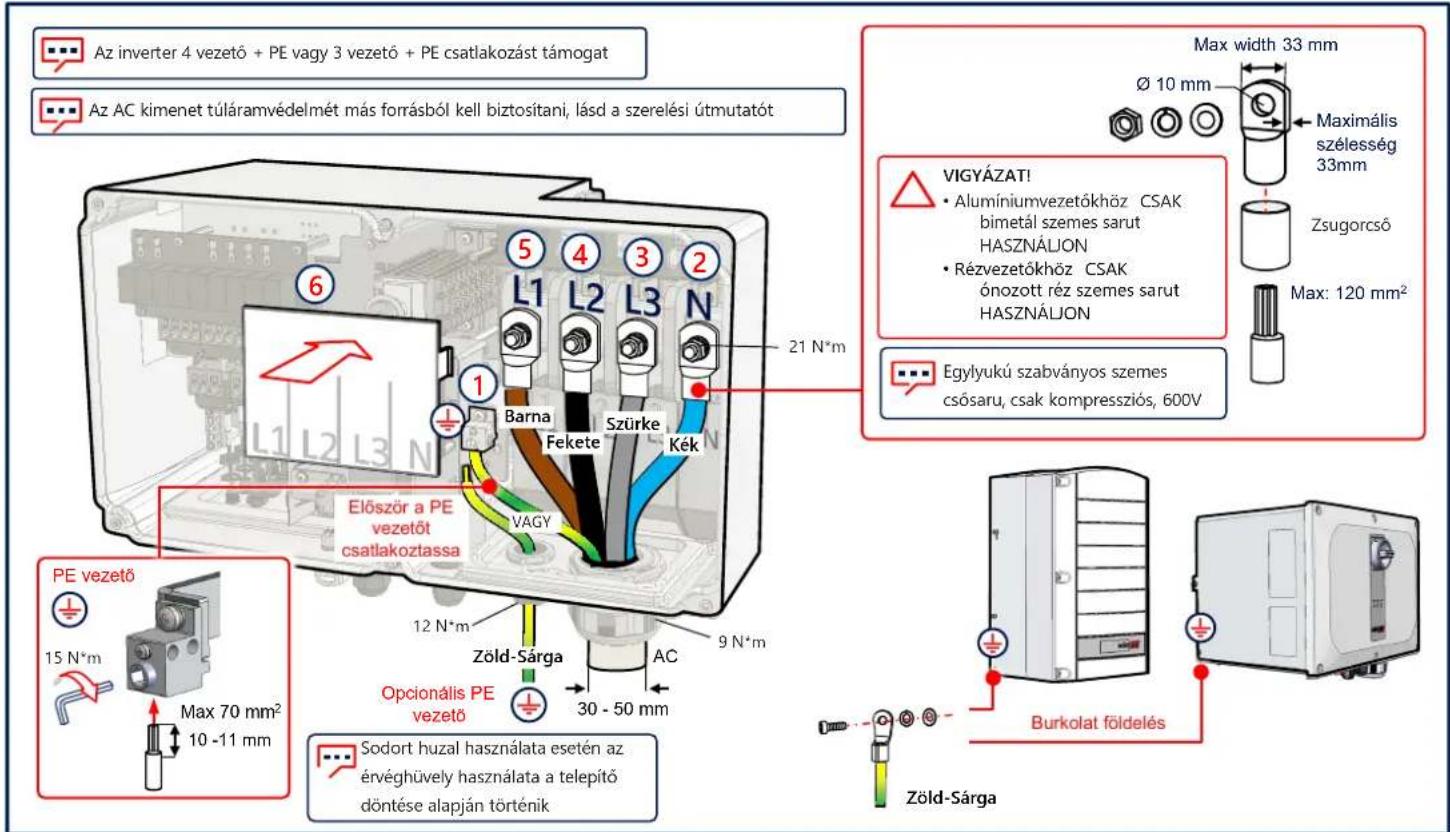

Az AC és a Védőföld csatlakoztatása (PE)

Az inverter 4 vezető + PE vagy 3 vezető + PE csatlakozást támogat Az AC kimenet túláramvédelmét más forrásból kell biztosítani, lásd a szerelési útmutatót 6 5 L1 L2 L3 N 21 N*m Barna Fekete Szürke Kék VAGY Először a PE vezetőt csatlakoztassa 12 N*m 12 N*m Zöld-Sárga 9 N*m 15 N*m Max 70 mm² 10 -11 mm Opcionális PE vezető 30 - 50 mm Sodort huzal használata esetén az érvéghüvely használata a telepítő döntése alapján történik Max width 33 mm Ø 10 mm Maximális szélesség 33mm Zsugorcső Max: 120 mm² VIGYÁZAT! • Aluminiumvezetőkhöz CSAK bimetál szemes sarut HASZNÁLION • Részvezetőkhöz CSAK ónozott réz szemes sarut HASZNÁLION Egylyukú szabványos szemes csősaru, csak kompressziós, 600V PE vezető 15 N*m Max 70 mm² 10 -11 mm Burkolat födelés Zöld-Sárga

LAN kommunikáció

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Több inverter csatlakozása RS485-ön

COMM 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ CAT6, 3 vezető, ámyékolt, sodrott pár (0,2 - 1mm²) RS485-1 G A+ B- G A- B- G A+ S- ⑦ ⑤ ③ ④

Wifi kommunikáció csatlakoztatása (Opcionális)

solar edge

12

Mobilnetes kommunikáció csatlakoztatása (Opcionális)

⑤ ↓ ② 3 5.5 N*m ① ④

A fedlapok telepítése

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 4

L1 L2 L3 N ①

solaredge

15

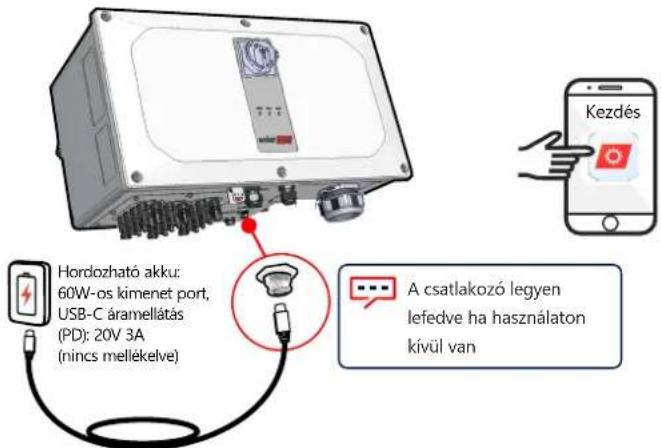

Előzetes üzembe helyezés, ha az áramellátás (AC) nincs csatlakoztatva (1. lehetőség)

Töltse le a SolarEdge SetApp-ot

Állítsa a DC-kapcsolót be állásba

Csatlakoztassa a hordozható akkut

Indítsa el a SetAppot és kövesse az utasításait

Hordozható akku: 60W-os kimenet port, USB-C áramellátás (PD): 20V 3A (nincs mellékelve) A csatlakozó legyen lefedve ha használaton kívül van

1méter, apa-apa csatlakozó, USB-C (nincs mellékelve)

Üzembe helyezés DC és AC áramellátással (2. lehetőség)

solaredge

16

Töltse le a SolarEdge SetApp-ot

Kapcsolja be az áramellátást

Indítsa el a SetAppot és kövesse az utasításait

solar edge

17

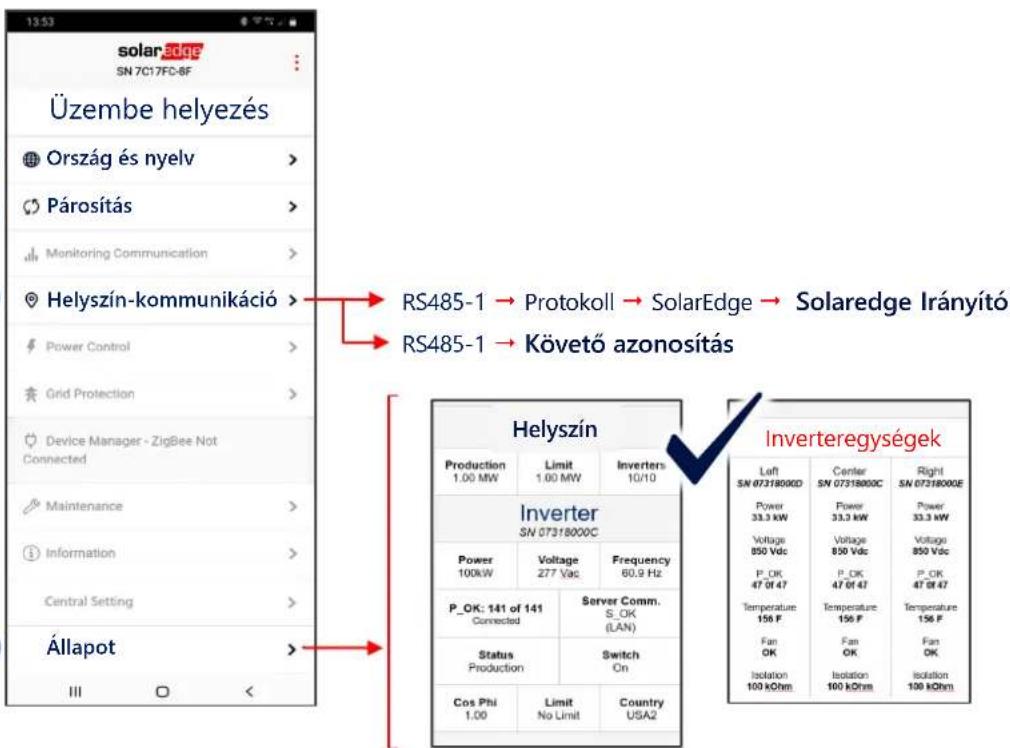

Az irányió inverter üzembe helyezése

1

2

3

4

solarEdge SN 7C17FC-8F Üzembe helyezés Ország és nyelv > Párosítás > Monitoring Communication > Helyszín-kommunikáció > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Állapot > III Limit No Limit Country USA2 RS485-1 → Protokoll → SolarEdge → Solaredge Irányító RS485-1 → Követő azonosítás Helyszín Production 1.00 MW Limit 1.00 MW Inverters 10/10 Inverter SN 07318000C Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Invertergységek Left SN 07318000D Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Center SN 07318000C Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Right SN 07318000E Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm

LED jelzések

solaredge

TELJ. KOMM. HIBA

Zöld Kék Piros

A rendszer energiát termel

Az AC csatlakoztatva van, de a rendszer nem termel energiát

Az inverter kommunikál a felügyeleti platformmal

Rendszerhiba

solaredge

Támogatás elérhetőségei

Ha technikai problémái vannak a SolarEdge termékekkel kapcsolatban, kérjük, lépjen velünk kapcsolatba:

Előzetes értesítés nélkül változtatható.
