Typ produktu	Třífázový měnič s technologií Synergy
Značka	SolarEdge
Model	SE100KSYNERGYSET
Jmenovitý AC výkon	100 kW
Vstupní napájení	Řetězce fotovoltaických panelů (PV)
Maximální vstupní napětí	850 Vdc (na jednotku)
Počet PV vstupů	Až 3 řetězce na jednotku Synergy (s pojistkami, pokud >3)
AC výstup	Třífázový, 4 vodiče + zem nebo 3 vodiče + zem
Rozměry (V x Š x H)	Přibližně 116,8 cm x 100,8 cm x 40 cm (centrální jednotka)
Hmotnost	Celá sestava přibližně 32 kg; levé/pravé jednotky přibližně 18 kg každá
Rozsah provozních teplot	-40 °C až +60 °C (s deratingem nad 45 °C)
Stupeň krytí	IP65 (odhad pro venkovní použití)
Komunikace	Ethernet, RS485, Wi-Fi (volitelně), mobilní síť (volitelně)
Hlavní funkce	DC/AC konverze, optimalizace výkonu pomocí optimalizátorů, monitorování přes platformu SolarEdge
Údržba a čištění	Zkontrolujte připojení, neblokujte ventilaci; čistěte suchým hadříkem
Bezpečnost	Integrovaný DC vypínač, povinné uzemnění, vyžadována externí ochrana proti přepětí
Náhradní díly a opravitelnost	Kontaktujte technickou podporu SolarEdge; opravy pouze kvalifikovaným personálem
Obecné informace	V souladu s evropskými, asijskými a jihoafrickými normami; verze 1.3

Často kladené otázky - SE100KSYNERGYSET SolarEdge

Jaký je výkon měniče SolarEdge SE100KSYNERGYSET?

Jmenovitý AC výkon je 100 kW (100 000 wattů). Tři jednotky Synergy si výkon rozdělí: přibližně 33,3 kW každá.

Jak nainstalovat optimalizátory výkonu s tímto měničem?

Použijte software SolarEdge Designer k návrhu systému, poté aplikaci SolarEdge Mapper ke skenování QR kódů a registraci optimalizátorů. Upevněte optimalizátory pod panely utahovacím momentem 9,5 N·m.

Jaké typy AC kabelů jsou akceptovány?

Měnič akceptuje průřez kabelu až 120 mm² pro AC. Použijte bimetalové koncovky pro hliník nebo pocínované měděné koncovky pro měď. Zemnicí vodič musí být připojen jako první.

Jak uvést měnič do provozu poprvé?

Stáhněte si aplikaci SolarEdge SetApp. Pokud ještě není provedeno AC připojení, můžete měnič napájet přes USB-C port (20V/3A). Postupujte podle pokynů na obrazovce a nastavte jazyk, zemi, síť a ochranné parametry.

Co znamenají kontrolky na měniči?

Zelená kontrolka indikuje výrobu elektřiny. Modrá kontrolka indikuje aktivní komunikaci s monitorovací platformou. Červená kontrolka indikuje systémovou chybu. Kontrolka COMM bliká při výměně dat.

Jaké bezpečnostní vzdálenosti je třeba dodržovat kolem měniče?

Před měničem je povinný volný prostor alespoň 1 metr. Nad ním počítejte 40 cm, po stranách 10 cm a vzadu 5 cm pro ventilaci. Nikdy neblokujte vstupy vzduchu.

Lze tento měnič použít s bateriemi?

Ano, měnič má výstupní port 60 W pro baterii. Uvedení do provozu lze provést přes tento port i bez AC připojení. Použijte kabel USB-C samec-samec (není součástí dodávky).

Jak zapojit několik měničů do série?

Použijte port RS485-1 nebo RS485-2 s stíněným krouceným párovým kabelem (CAT6). Nakonfigurujte první měnič jako master (SW1 na ON) a následující jako slave (SW1 na OFF). Postupujte podle schématu zapojení v manuálu.

Jaké je maximální vstupní DC napětí?

Každá jednotka Synergy akceptuje až 850 Vdc. Ujistěte se, že napětí všech panelů nepřekračuje tuto mez, aby nedošlo k poškození měniče.

Kde najít technickou podporu SolarEdge?

Přejděte na oficiální web: https://www.solaredge.com/service/support. Najdete zde kontakty, FAQ a aktualizace softwaru.

NÁVOD K OBSLUZE SE100KSYNERGYSET SolarEdge

Třifázový měnič se synergickou technologií

Stručný návod k instalaci

PN: SExxK-xxxxlxxxx

Pro Evropu, oblast APAC a Jižní Afriku Verze 1.3

Legenda

POZNÁMKA

Tímto symbolem se označují informace, které mají uživateli pomoct s optimálním používáním produktu.

UPOZORNĚNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit poškození nebo zničení produktu. Nepokračujte v provádění postupu, který následuje za upozorněním, dokud plně nepochopíte a nesplníte uvedené podmínky.

VAROVÁNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit zranění nebo smrt. V případě varování nepokračujte v provádění postupu, dokud plně nepochopíte a nesplníte uvedené podmínky.

Tímto symbolem jsou v manuálech a na zařízeních SolarEdge opatřeny zemnicí body.

Zapněte/vypněte hlavní AC jistič a počkejte 5 minut

Zapněte/vypněte bezpečnostní DC odpojovač Synergy Manageru a počkejte 5 minut (Platí pouze pro modely s bezpečnostním DC odpojovačem.)

Nestříhejte konektory kabelů.

TYTO POKYNY USCHOVEJTE – Tento průvodce obsahuje důležité pokyny k třifázovému měniči, které je nutné dodržovat během instalace a údržby. Používání tohoto zařízení způsobem, který není v tomto dokumentu specifikován společností SolarEdge, může narušit ochranu poskytovanou tímto zařízením.

Instalace výkonových optimizérů

1→2→3→4→5→6

solaredge

1

1

Pro návrh SE systému použijte SolarEdge Designer https://designer.solaredge.com

Stáhněte si SolarEdge Mapper pro mapování výk. optimizérů stringů

Stáhnout

[NO TEXT]

[NO TEXT]

solar edge

1 Instalace výkonových optimizérů

3

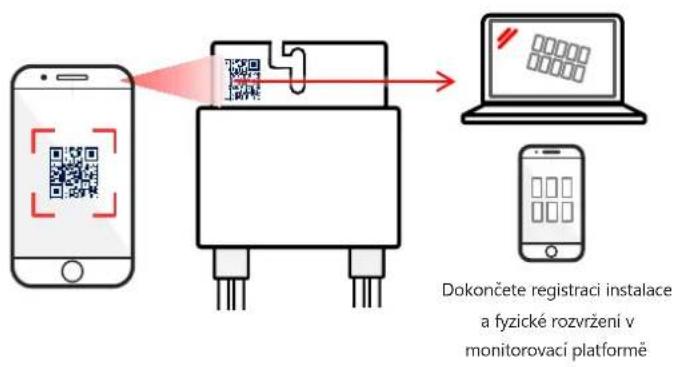

Naskenujte QR kód pomocí Mapperu.

4

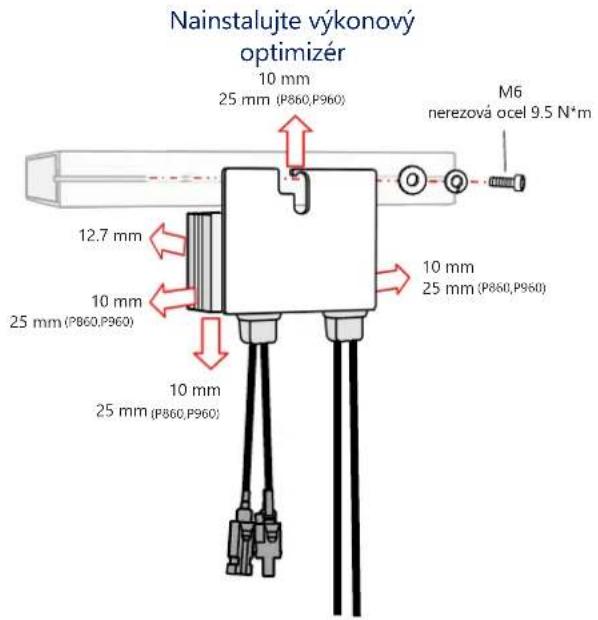

Nainstalujte výkonový optimizér 10 mm 25 mm (P860,P960) M6 nerezová ocel 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Instalace výkonových optimizérů

5 Připojte vstup z panelu 6 Připojte výstup do stringu Séniové připojení 2:1 K paralelnímu připojení dvou FV panelů použijte optimizér se dvěma vstupy (P800p) nebo odbočným kabelem připojte dva FV panely k optimizéru s jedním vstupem.

solar edge

2

Připojení FV pole

Zkontrolujte polaritu pole. Ověřte 1±0,1 V na optimizér Příklad: 8 optimizéry = ~8 V

Zachování vzdálenosti

solaredge

3

Volný prostor uvnitř 20 cm, pokud průměr nejvyšších ročních teplot dosahuje 25 °C nebo více Volný prostor venku 10 cm 40 cm 15 cm 5 cm Horizontalní instalace Je nutné zachovat minimálné 10° VAROVÁNÍ!! Před měničem je nutné zachovat alespoň jeden metr volného prostoru UPOZORNĚNÍ! Neblokujte proudění vzduchu 100.8 cm 40 cm 116.8 cm 40 cm Na plotu z pletiva 30 cm Na kovovém podkladu Zády k sobě 20 cm

solaredge

4

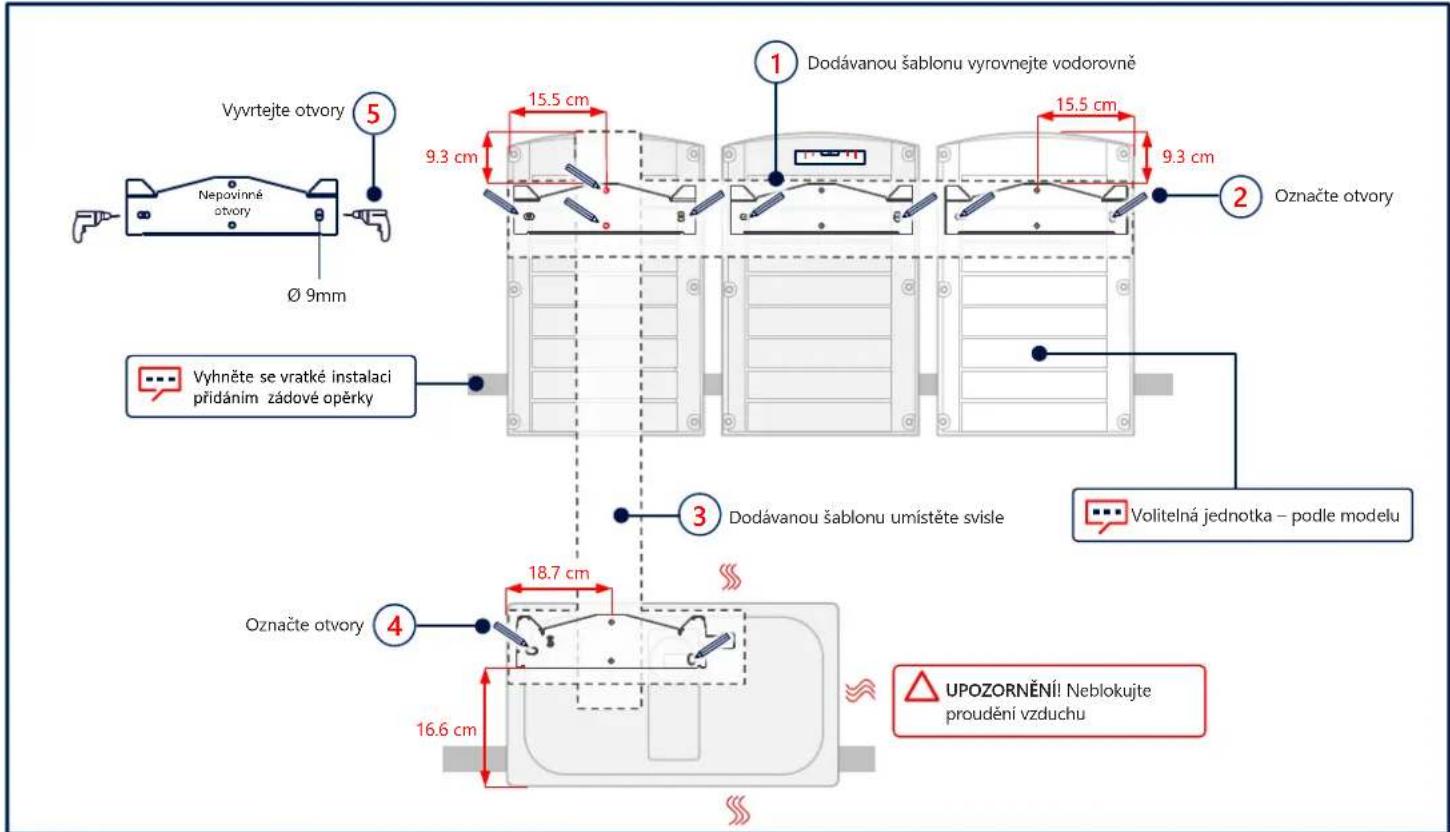

Značky a vrtání otvorů

Vyvrtejte otvory 5 Nepovinné otvory Ø 9mm 15.5 cm 9.3 cm Dodávanou šablonu vyrovnejte vodorovně 15.5 cm 9.3 cm Označte otvory Vyhněte se vratké instalaci přidáním zádové opěrky 3 Dodávanou šablonu umístěte svisle Volitelná jednotka – podle modelu 4 Označte otvory 18.7 cm 16.6 cm UPOZORNĚNÍ! Neblokujte proudění vzduchu

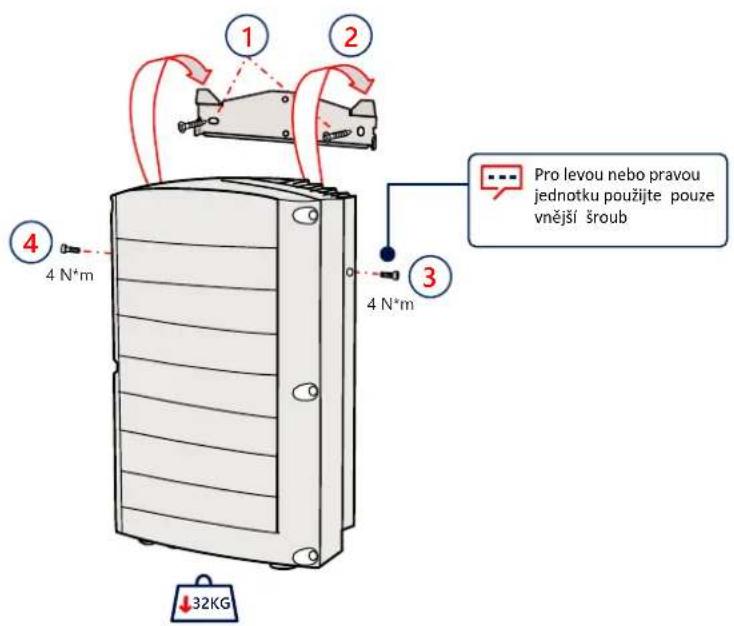

Montáž jednotek

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Pro levou nebo pravou jednotku použijte pouze vnější šroub 4 N*m 4 N*m 32KG

solaredge

6

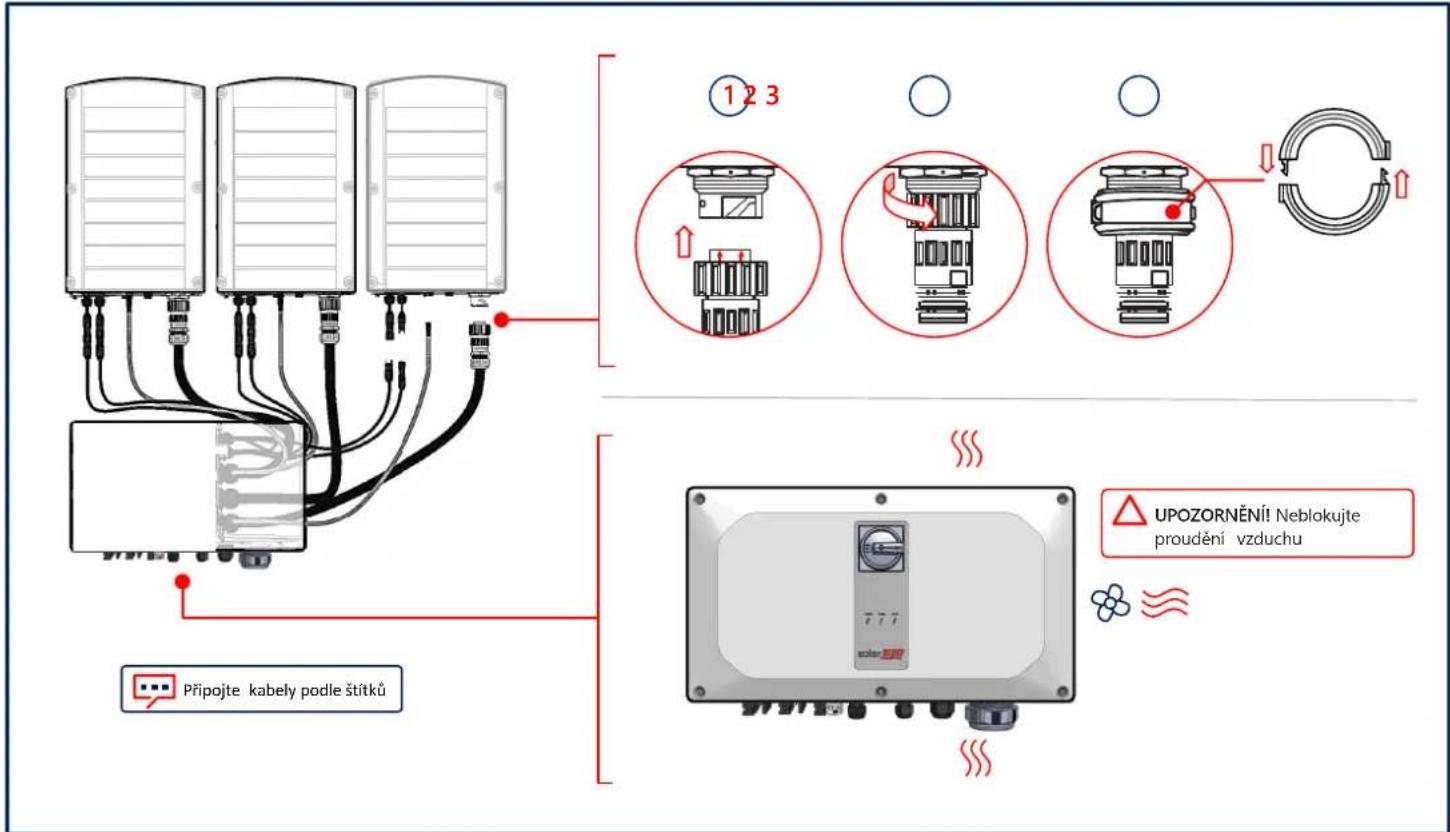

Připojení propojovacích kabelů

Připojte kabely podle štítků 1 2 3 UPOZORNĚNÍ! Neblokujte proudení vzduchu

Odstranění krytů

solaredge

7

solaredge

8

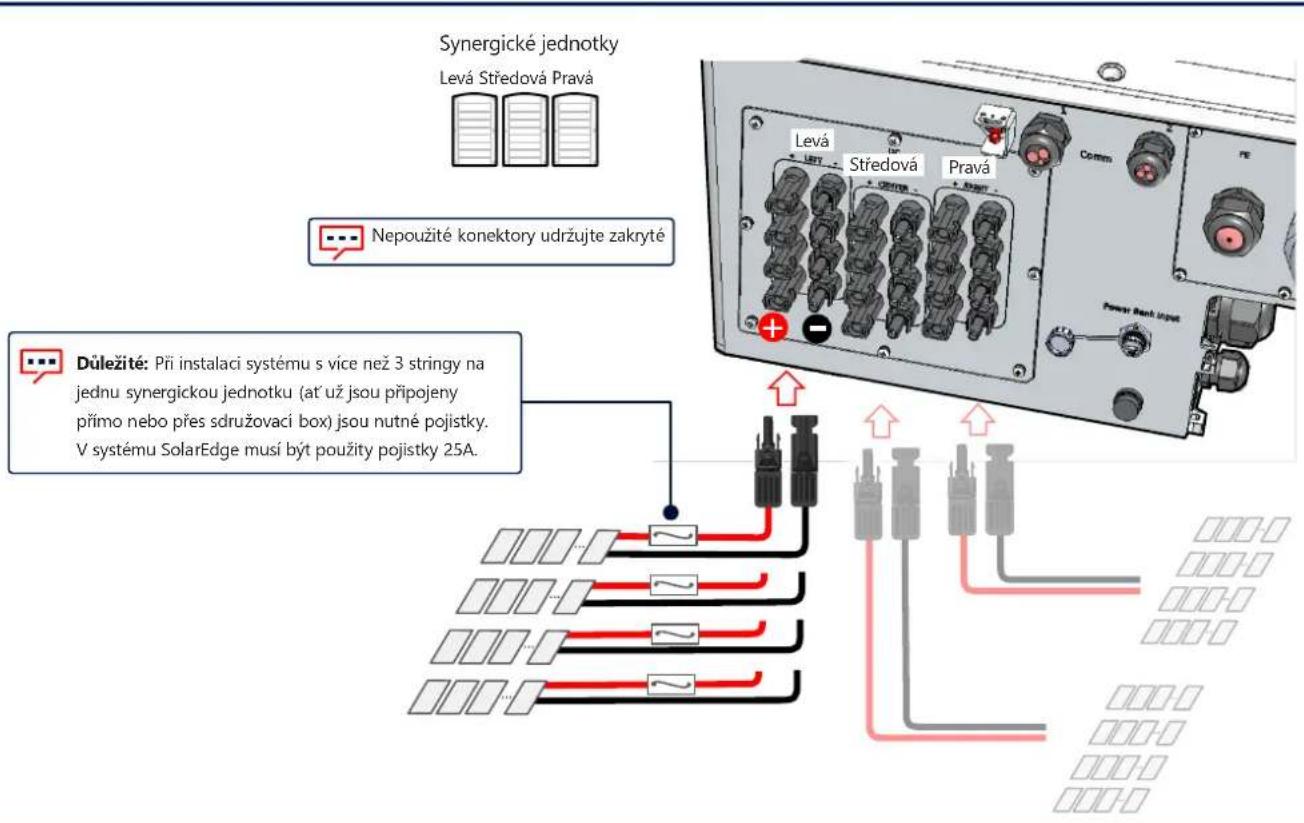

Připojení FV stringů

Synergické jednotky Levá Středová Pravá Nepoužité konektory udržujte zakryté Důležité: Při instalaci systému s více než 3 stringy na jednu synergickou jednotku (at' už jsou připojeny přímo nebo přes sdružovací box) jsou nutné pojistky. V systému SolarEdge musí být použity pojistky 25A.

Připojení FV stringů jedním DC vstupem

solaredge

8

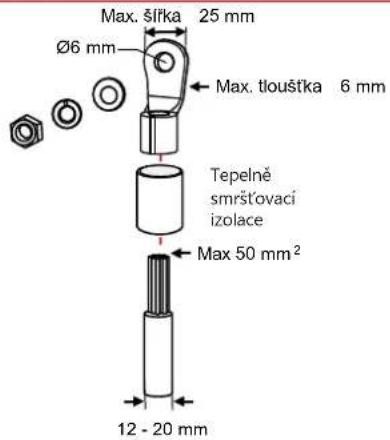

UPOZORNĚNÍ!

• U hliníkových drátů POUŽÍVEJTE POUZE bimetalická oka
• U měděných drátů POUŽÍVEJTE POUZE měděná pocínovaná oka

Max. šířka 25 mm Ø6 mm Max. tlouštka 6 mm Tepelné smršťovací izolace Max 50 mm² 12 - 20 mm

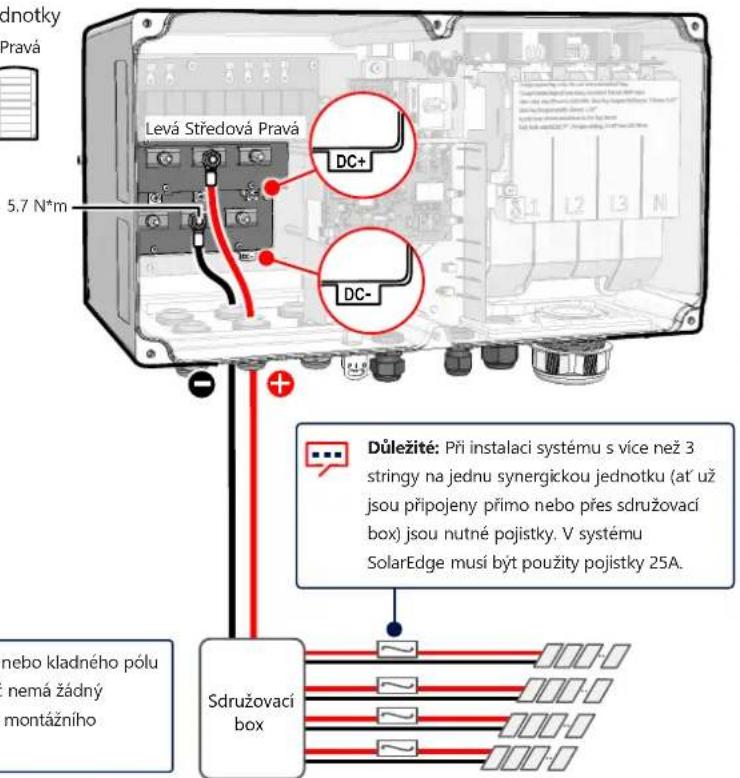

Synergické jednotky

Levá Středová Pravá

Dnotky Pravá 5.7 N*m Levá Středová Pravá DC+ DC- Důležité: Při instalaci systému s více než 3 stringy na jednu synergickou jednotku (at' už jsou připojeny přimo nebo přes sdružovací box) jsou nutné pojistky. V systému SolarEdge musí být použity pojistky 25A. Sdružovací box

Funkční elektrické uzemnění záporného nebo kladného pólu na straně DC je zakázáno, protože měnič nemá žádný transformátor. Uzemnění rámů panelů a montážního příslušenství panelů FVS je přijatelné

solar edge

9

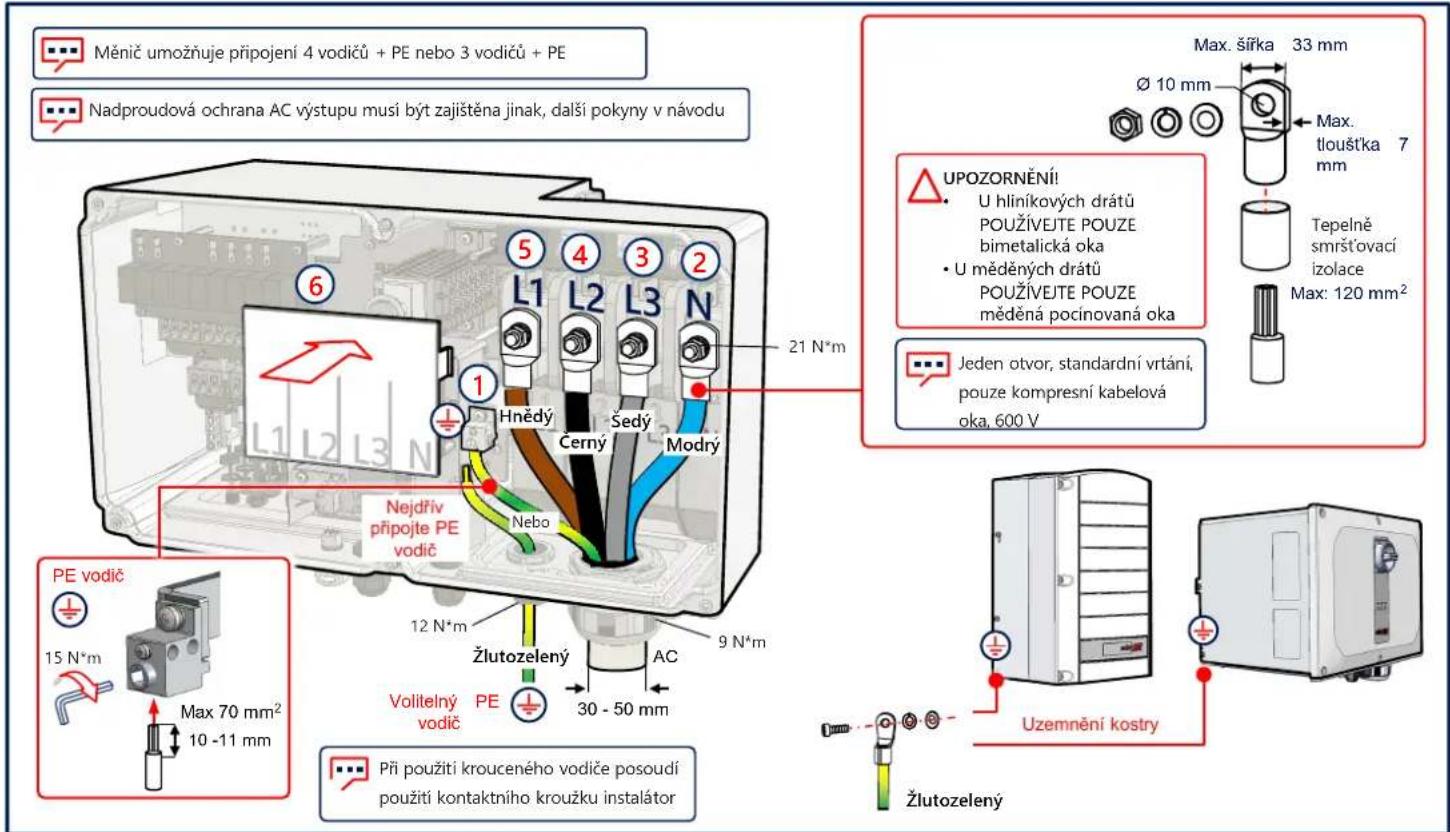

Připojení AC a ochranného uzemnění (PE)

Měnič umožňuje připojení 4 vodičů + PE nebo 3 vodičů + PE Nadproudová ochrana AC výstupu musí být zajištěna jinak, další pokyny v návodu 6 1 L1 L2 L3 L4 L5 21 N*m Hnědý Černý Sedý Modrý Nebo Nejdřiv připojte PE vodič 12 N*m Žlutozelený AC 9 N*m Volitelný vodič 30 - 50 mm Při použití krouceného vodiče posoudí použití kontaktního kroužku instalátor UPOZORNĚNÍI: U hliníkových drátů POUŽÍVEJTE POUZE bimetalická oka • U měděných drátů POUŽÍVEJTE POUZE měděná pocinovaná oka Jeden otvor, standardní vrtání, pouze kompresní kabelová oka, 600 V Max. šířka 33 mm Ø 10 mm Max. tloušťka 7 mm Tepelné smršťovací izolace Max: 120 mm² Uzemnění kostry Žlutozelený

LAN komunikace

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485 připojení několika měničů

COMM 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ CAT6, 3 vodiče, stiněný, kroucený pár (0,2-1 mm²) RS485-1 G A+ B- G A- B- G A+ B- G A+ B- ⑦ ⑤ ③ ④

Připojení Wi-Fi komunikace (volitelné)

solaredge

12

Připojení k mobilní síti (volitelné)

⑤ ↓ ② 3 5.5 N*m ① ④

Montáž krytů

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 2 4

L1 L2 L3 N ①

solaredge

15

Předběžné uvedení do provozu bez připojení k AC (možnost 1)

Stáhněte si SolarEdge SetApp

Zapněte (1) DC vypínač

Připojte power banku

Spust'te SetApp a řid'te se pokyny

Power banka: 60 W na výstupním portu, USB-C Power Delivery (PD): 20 V 3 A (není součástí dodávky) Zakrytujte konektor, pokud se nepoužívá

1 metr, samec-samec, USB-C (není součástí dodávky)

Uvedení do provozu s DC a AC napájením (možnost 2)

solaredge

16

1

Stáhněte si SolarEdge SetApp

2

Zapněte napájení

3

Spust'te SetApp a řid'te se pokyny

GET IT ON Google Play

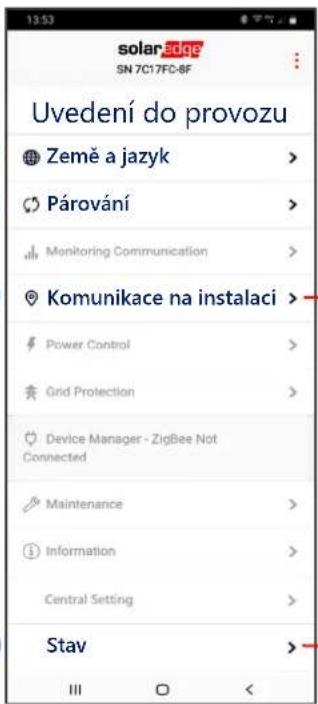

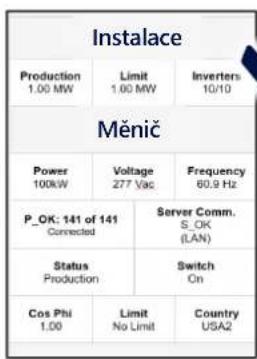

Uvedení primárního měniče do provozu

1
2
3

solaredge SN 7C17FC-8F Uvedení do provozu Země a jazyk > Párování > Monitoring Communication > Komunikace na instalaci > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Stav >

RS485-1 → Protokol → SolarEdge → Primární (Leader) RS485-1 → Sekundární (Follower) Detekovat

Instalace Production 1.00 MW Limit 1.00 MW Inverters 10/10 Měnič Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2

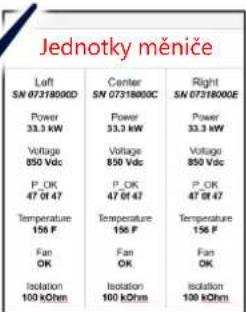

Jednotky měniče Left Center Right SN 07318000D SN 07318000C SN 07318000E Power Power Power 33.3 kW 33.3 kW 33.3 kW Voltage Voltage Voltage 850 Vdc 850 Vdc 850 Vdc P OK P OK P OK 47 01 47 47 01 47 Temperature Temperature Temperature 156 F 156 F 156 F Fan Fan Fan OK OK OK OK Isolation Isolation Isolation 100 kOhm 100 kOhm 100 kOhm

4

Indikace LED kontrolkami

solaredge

VÝKON KOM CHYBA Zelená Modrá Červená

solaredge

Kontakt na technickou podporu

V případě technických potíží s produkty

SolarEdge nás prosím kontaktujte

prostřednictvím:

Změny vyhrazeny bez předchozího

upozornění. Copyright © SolarEdge Inc.

Všechna práva vyhrazena. Březen 2021.
