Ürün tipi	Synergy teknolojisine sahip üç fazlı invertör
Marka	SolarEdge
Model	SE100KSYNERGYSET
Anma AC gücü	100 kW
Giriş beslemesi	Fotovoltaik (PV) panel dizileri
Maksimum giriş voltajı	850 Vdc (birim başına)
PV giriş sayısı	Birim Synergy başına 3 diziye kadar (eğer >3 ise sigortalı)
AC çıkışı	Üç fazlı, 4 tel + toprak veya 3 tel + toprak
Boyutlar (Y x G x D)	Yaklaşık 116,8 cm x 100,8 cm x 40 cm (merkezi ünite)
Ağırlık	Tam set yaklaşık 32 kg; sol/sağ üniteler her biri yaklaşık 18 kg
Çalışma sıcaklığı aralığı	-40 °C ila +60 °C (45 °C üzerinde düşürme ile)
Koruma sınıfı	IP65 (dış mekan kullanımı için tahmin)
İletişim	Ethernet, RS485, Wi-Fi (opsiyonel), mobil ağ (opsiyonel)
Ana fonksiyonlar	DC/AC dönüşüm, optimize edicilerle güç optimizasyonu, SolarEdge platformu ile izleme
Bakım ve temizlik	Bağlantıları kontrol edin, havalandırmayı engellemeyin; kuru bir bezle temizleyin
Güvenlik	Dahili DC anahtarı, topraklama zorunlu, harici aşırı gerilim koruması gerekli
Yedek parçalar ve onarılabilirlik	SolarEdge teknik desteğe başvurun; onarım sadece kalifiye personel tarafından yapılmalıdır
Genel bilgiler	Avrupa, Asya ve Güney Afrika standartlarına uygundur; sürüm 1.3

Sık sorulan sorular - SE100KSYNERGYSET SolarEdge

SolarEdge SE100KSYNERGYSET invertörün gücü nedir?

Anma AC gücü 100 kW (100.000 watt)'tır. Üç Synergy ünitesi gücü paylaşır: her biri yaklaşık 33,3 kW.

Bu invertörle güç optimize edicileri nasıl kurulur?

Sistemi tasarlamak için SolarEdge Designer yazılımını, ardından QR kodlarını tarayıp optimize edicileri kaydetmek için SolarEdge Mapper uygulamasını kullanın. Optimize edicileri panellerin altına 9,5 N·m sıkma torkuyla sabitleyin.

Hangi tip AC kablolar kabul edilir?

İnvertör AC için 120 mm²'ye kadar kablo kesiti kabul eder. Alüminyum için bimetal pabuçlar veya bakır için kalaylı bakır pabuçlar kullanın. Toprak kablosu ilk bağlanmalıdır.

İnvertör ilk kez nasıl devreye alınır?

SolarEdge SetApp uygulamasını indirin. AC bağlantısı henüz yapılmadıysa, invertörü USB-C portu (20V/3A) üzerinden besleyebilirsiniz. Dil, ülke, ağ ve koruma ayarlarını yapılandırmak için ekrandaki talimatları izleyin.

İnvertördeki ışıklı göstergeler ne anlama geliyor?

Yeşil ışık elektrik üretimini gösterir. Mavi ışık, izleme platformuyla aktif iletişimi gösterir. Kırmızı ışık sistem hatasını gösterir. COMM ışığı veri alışverişi sırasında yanıp söner.

İnvertör çevresinde hangi güvenlik mesafelerine uyulmalıdır?

İnvertörün önünde en az 1 metre boşluk bırakılması zorunludur. Üstte 40 cm, yanlarda 10 cm ve arkada 5 cm havalandırma için boşluk bırakın. Hava girişlerini asla kapatmayın.

Bu invertör pillerle kullanılabilir mi?

Evet, invertörde pil için 60 W çıkış portu bulunur. Devreye alma, AC bağlantısı olmasa bile bu port üzerinden yapılabilir. Bir USB-C erkek-erkek kablo kullanın (verilmez).

Birden fazla invertör seri olarak nasıl bağlanır?

RS485-1 veya RS485-2 portunu blendajlı bükümlü çift kablo (CAT6) ile kullanın. İlk invertörü ana (SW1 ON) ve diğerlerini köle (SW1 OFF) olarak yapılandırın. Kılavuzdaki kablo şemasını izleyin.

Maksimum DC giriş voltajı nedir?

Her Synergy ünitesi 850 Vdc'ye kadar kabul eder. İnvertöre zarar vermemek için tüm panellerin voltajının bu sınırı aşmadığından emin olun.

SolarEdge teknik desteği nerede bulunur?

Resmi web sitesini ziyaret edin: https://www.solaredge.com/service/support. Burada iletişim bilgilerini, SSS'leri ve yazılım güncellemelerini bulabilirsiniz.

KULLANIM KILAVUZU SE100KSYNERGYSET SolarEdge

Sinerji Teknolojili Üç Fazlı Invertör

Hızlı Kurulum Kılavuzu

PN: SExxK-xxxxIxxxx

Avrupa, Asya Pasifik ve Güney Afrika için

Sürüm 1.3

Açıklama

NOT

Bu sembol, kullanıcıının ürünü en iyi şekilde kullanmasına yardımcı olmayı amaçlayan bilgileri belirtir.

DİKKAT!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda ürünün zarar görmesine veya tahrip olmasına neden olabilecek bir işleme dikkat çeker. Belirtilen koşullar tam olarak anlaşılp karşılanana dek bir uyarı işaretinin ötesine geçmeyin.

UYARI!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda yaralanma veya ölümle sonuçlanabilecek bir işleme dikkat çeker. Belirtilen şartlar tam olarak anlaşılp karşılanana dek bir uyarı notunun ötesine geçmeyin.

Kablo konnektörlerini kesmeyin

Bu sembol, SolarEdge kılavuzları ve ekipmanı üzerindeki topraklama noktalarında görünür.

Ana panodaki AC şalteri AÇIN/KAPATIN ve 5 dakika bekleyin

Sinerji Manager üzerindeki DC Güvenlik Şalterini AÇIN/KAPATIN ve 5 dakika bekleyin (Sadece DC Güvenlik Şalterli modeller için geçerlidir)

BU TALİMATLARI SAKLAYIN – Bu kılavuz, Üç Fazlı İnvertörün kurulum ve bakımı sırasında izlenmesi gereken önemli talimatları içerir. Bu ekipmanın SolarEdge tarafından sağlanan bu dökümanda belirtilmeyen bir şekilde kullanılması, bu ekipmanın sağladığı korumayı bozabilir.

Optimizerlerin Montajı

1→2→3→4→5→6

solaredge

1

1

Dizeyi tasarlamak için

SolarEdge Designer kullanın

https://designer.solaredge.com

Dize optimizerleri eşleştirmek için SolarEdge Mapper'ı indirin

Indir

[NO TEXT]

[NO TEXT]

solar edge

1

Optimizerlerin Montajı

3

Mapper ile QR kodunu tarayın
    note right of B: 'İzleme platformunda saha kaydı ve fiziksel yerleşimi tamamlayın'

4
Optimizeri kurun

10 mm 25 mm (P860,P960) M6 paslanmaz çelik 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Optimizerlerin Montajı

Modülden gelen girisi bağlayın Çıkışı dizeye bağlayın 2:1 seri bağlantı İki PV'nin paralel bağlantısı için çift girisli bir optimizer (P800p) kullanın veya iki PV'yi tek girisli bir optimizere bağlamak için bir aynk kablo kullanın.

solaredge

2

PV Dizisinin Bağlanması

Dizi polaritesini kontrol edin. Optimizer başına 1±0,1V değerini doğrulayın. Örnek: 8 optimizer = ~8V

Boşluğun Korunması

solaredge

3

İç Mekan Boşluğu Yıllık ortalama yüksek sıcaklığın 25°C veya üzerinde olduğu yerlerde 20 cm 15 cm Dış Mekan Boşluğu 10 cm 40 cm 5 cm UYARI! Eviricinin önündeki alan en az bir metre açık tutulmalıdır DiKKAT! Hava akışını engellemeyin Yatay Kurulum 10 ° 'den fazla tutun Örgü çit üzerinde Metal arka sac üzerinde Arka arkaya 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

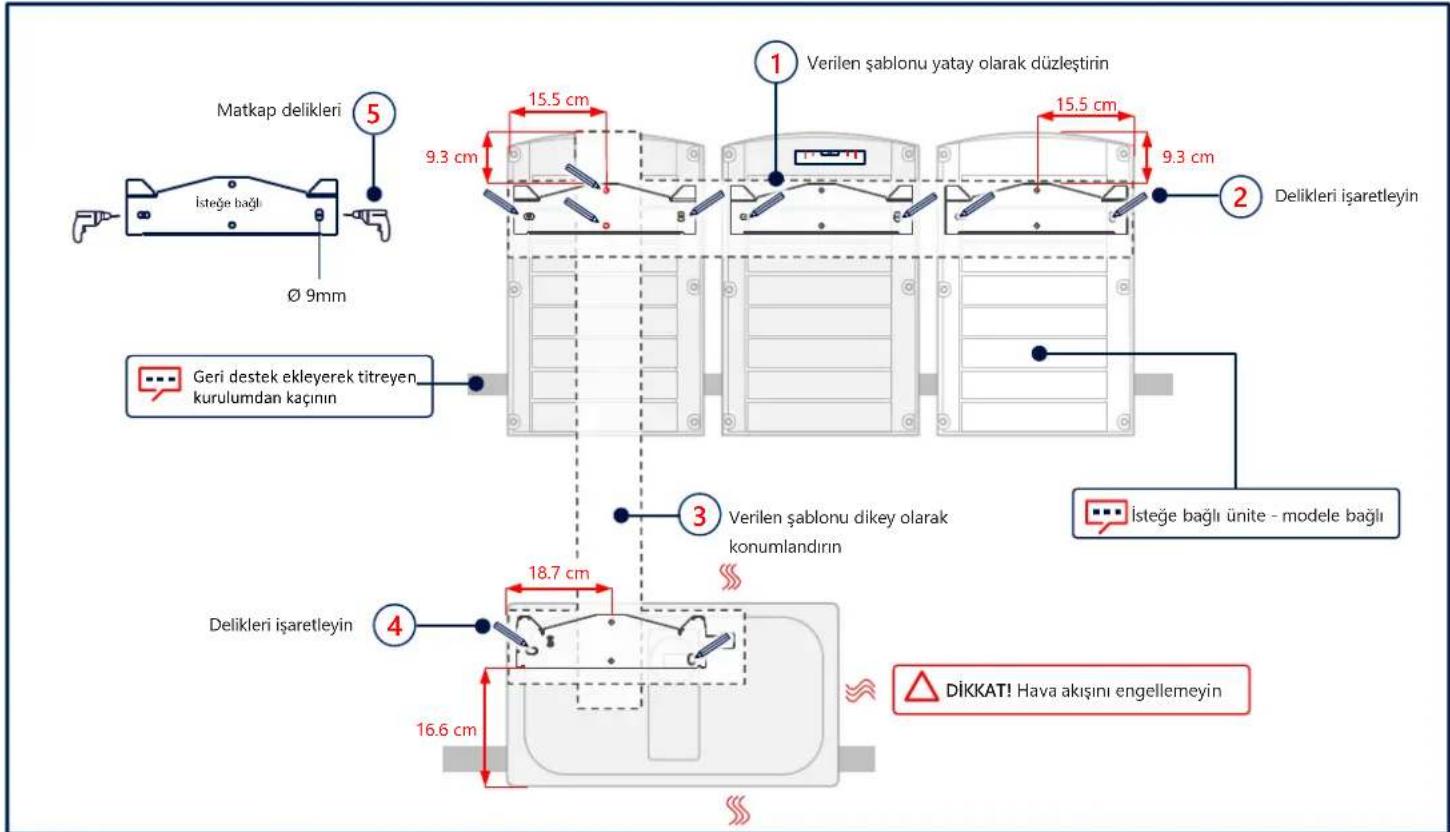

İşaretleme ve Delik Delme

Matkap delikleri 5 İsteğe bağlı Ø 9mm 15.5 cm 9.3 cm Verilen şablonu yatay olarak düzleştirin 15.5 cm 9.3 cm 2 Delikleri işaretleyin Geri destek ekleyerek titreyen kurulumdan kaçının 3 Verilen şablonu dikey olarak konumlandırın İsteğe bağlı ünite - modele bağlı 4 Delikleri işaretleyin 18.7 cm 16.6 cm DİKKAT! Hava akışını engellemeyin

Ünitelerin Montajı

solaredge

5

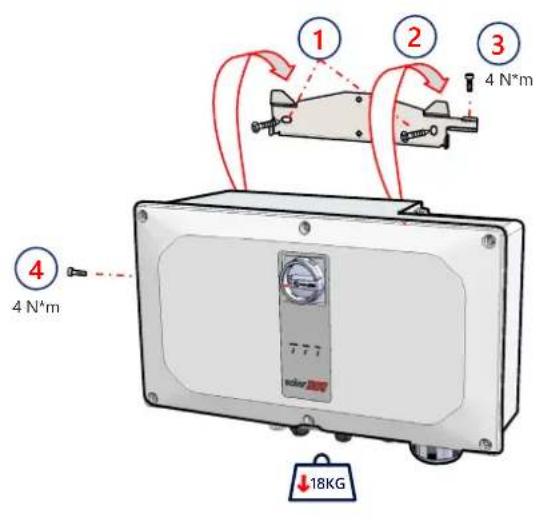

1 2 3 4 N*m 4 N*m ↓18KG

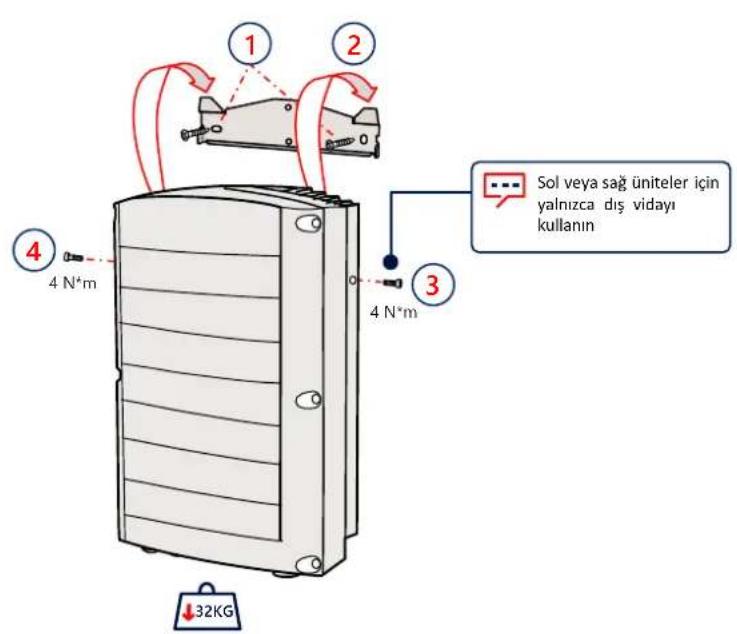

1 2 3 4 4 N*m 4 N*m Sol veya sağ üniteler için yalnızca dış vidayı kullanın ↓32KG

solaredge

6

Kabloların Bağlanması

Kabloları etiketlere göre bağlayın 1 2 3 DİKKAT! Hava akışını engellemeyin

Kapakların Çıkarılması

solaredge

7

solaredge

8

PV Dizelerinin Bağlanmas

Sinerji Üniteleri Sol Orta Sağ Kullanılmayan konektörleri kapalı tutun Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Tek DC Giriş ile PV Dizilerini Bağlama

solaredge

8

DIKKAT!

• Alüminyum kablolar için YALNIZCA Bi-metal kulakları KULLANIN
• Bakır kablolar için YALNIZCA bakır kalay kaplama kulakları KULLANIN

Maks. genişlik 25 mm

Ø6 mm Maks. kalınlık 6 mm Isiyla daralma yalıtımı Max 50 mm² 12 - 20 mm

Sinerji Üniteleri

Sol Orta Sağ

Sol Orta Sag DC+ DC-

invertörde transformatör bulunmadığından, DC tarafından negatif veya pozitif kutbun işlevsel elektrik topraklaması yasaktır. Modül çerçevelerinin topraklaması (topraklama) ve PV dizisi modüllerinin montaj ekipmanı kabul edilebilir.

Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Birleştirici Kutusu

solar edge

9

AC ve Koruyucu Toprağın Bağlanması (PE)

invertör, 4 kablolu + PE veya 3 kablolu + PE bağlantısını destekleyebilir AC çıkışı için aşırı akım koruması diğer kişiler tarafından sağlanmalıdır, yardım için kılavuza göz atın 6 L1 L2 L3 N 21 N*m 1 Kahverengi Gri Mavi Siyah VEYA Once PE kabloyu bağlayın 12 N*m 9 N*m Sarı/Yeşil İsleğe bağlı PE kablo 30 - 50 mm İngülü kablo kullanımında yüksük kullanımı montaj elemanının insiyatifindedir Şasi Zemin Sarı/Yeşil Tek delikli, standart kovanlı, sadece sıkıştırma kulakları, 600V Maks. genişlik 33 mm Ø 10 mm Maks. kalınlık 7 mm Isıyla daralma yalıtımı Max: 120 mm² DikkAT! • Alüminyum kablolar için YALNIZCA Bi-metal kulakları KULLANIN • Bakır kablolar için YALNIZCA bakır kalay kaplama kulakları KULLANIN Maks. genişlik 33 mm

LAN İletişimi

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Birden Fazla İnvertörün RS485 Bağlantısı

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3-telli, yalitimli, çift bükümlü (0,2-1 mm²) 5 G A+ B- ③ ④

Wi-Fi İletişimi (İsteğe bağlı)

solar edge

12

Hücresel İletişimin Bağlanması (İsteğe Bağlı)

⑤ ↓ ② 3 5.5 N*m ① ④

Kapakların Takılması

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 2 4

L1 L2 L3 N ①

solar edge

15

AC Elektrik Bağlı Değilken İşletmeye Alım (Seçenek 1)

SolarEdge SetApp'1 indirin

DC Şalterini açın

Taşınabilir Güç Kaynağını bağlayın

SetApp'ı başlatın ve takip edin

Taşınabilir güç kaynağı: 60W çıkış portu, USB-C Güç Dağıtımı (PD): 20V 3A (Dahili değildir) Kapak konnektörü kullanılmadığında

1m, erkek ila erkek, USB-C (Dahili değildir)

DC ve AC Elektrik ile İşletmeye Alım (Seçenek 2)

solaredge

16

SolarEdge SetApp'i indirin

DC Şalterini açın

SetApp'ı başlatın ve takip edin

solar edge

17 Lider Invertörü İşletmeye Alım

1
2
3

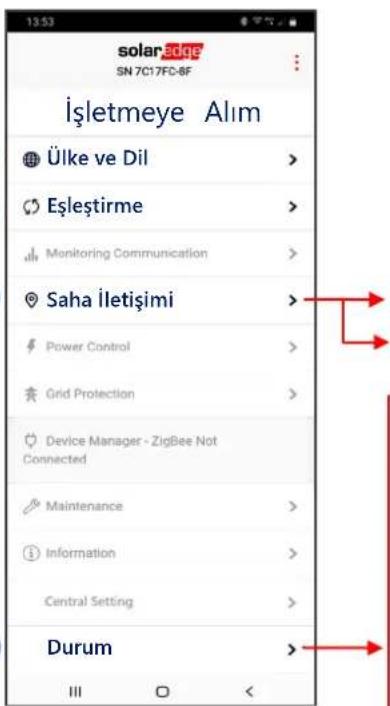

solarEdge SN 7C17FC-8F İşletmeye Alım Ülke ve Dil > Eşleştirme > Monitoring Communication > Saha İletişimi > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Durum >

RS485-1 → Protokolü → SolarEdge → Solaredge Leader RS485-1 → Takipçi Algıla

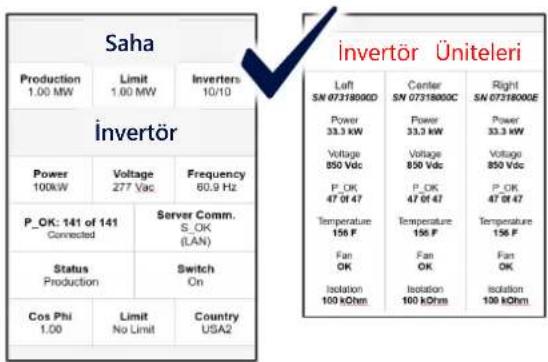

Saha Production 1.00 MW Limit 1.00 MW Inverters 10/10 Invertör Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

4

LED Gösterimleri

solaredge

GÜÇ İLETİŞİM ARIZASI

Yeşil Mavi Kırmızı

Sistem Güç üretiyor

AC elektrik bağlı ancak sistem güç üretmiyor

İnvertör, izleme platformuyla iletişim kurmakta

Sistem hatası

solaredge

Solaredge Destek İletişim:

SolarEdge ürünleri ile ilgili teknik bir problem yaşarsanız, lütfen bizimle iletişime geçin:

Önceden haber vermeksizin değiştirilebilir. Telif hakkı © SolarEdge Inc. Tüm hakları saklıdır. Mart 2021.

solaredge
