Typ produktu	Trójfazowy falownik z technologią Synergy
Marka	SolarEdge
Model	SE100KSYNERGYSET
Moc nominalna AC	100 kW
Zasilanie wejściowe	Łańcuchy paneli fotowoltaicznych (PV)
Maksymalne napięcie wejściowe	850 Vdc (na jednostkę)
Liczba wejść PV	Do 3 łańcuchów na jednostkę Synergy (z bezpiecznikami, jeśli >3)
Wyjście AC	Trójfazowe, 4 przewody + ziemia lub 3 przewody + ziemia
Wymiary (W x S x G)	Ok. 116,8 cm x 100,8 cm x 40 cm (jednostka centralna)
Waga	Kompletny zestaw ok. 32 kg; jednostki lewa/prawa ok. 18 kg każda
Zakres temperatury pracy	-40 °C do +60 °C (z obniżeniem mocy powyżej 45 °C)
Stopień ochrony	IP65 (szacowany do użytku na zewnątrz)
Komunikacja	Ethernet, RS485, Wi-Fi (opcjonalnie), sieć komórkowa (opcjonalnie)
Główne funkcje	Konwersja DC/AC, optymalizacja mocy za pomocą optymalizatorów, monitoring przez platformę SolarEdge
Konserwacja i czyszczenie	Sprawdzać połączenia, nie blokować wentylacji; czyścić suchą szmatką
Bezpieczeństwo	Wbudowany wyłącznik DC, obowiązkowe uziemienie, wymagana zewnętrzna ochrona przeciwprzepięciowa
Części zamienne i możliwość naprawy	Skontaktuj się z pomocą techniczną SolarEdge; naprawy tylko przez wykwalifikowany personel
Informacje ogólne	Zgodny z normami europejskimi, azjatyckimi i południowoafrykańskimi; wersja 1.3

Często zadawane pytania - SE100KSYNERGYSET SolarEdge

Jaka jest moc falownika SolarEdge SE100KSYNERGYSET?

Moc nominalna AC wynosi 100 kW (100 000 watów). Trzy jednostki Synergy dzielą moc: około 33,3 kW każda.

Jak zainstalować optymalizatory mocy z tym falownikiem?

Użyj oprogramowania SolarEdge Designer do zaprojektowania systemu, a następnie aplikacji SolarEdge Mapper do skanowania kodów QR i rejestracji optymalizatorów. Przymocuj optymalizatory pod panelami momentem dokręcania 9,5 N·m.

Jakie typy kabli AC są akceptowane?

Falownik akceptuje przekrój kabla do 120 mm² dla AC. Używaj końcówek bimetalicznych do aluminium lub końcówek z miedzi cynowanej do miedzi. Przewód uziemiający należy podłączyć jako pierwszy.

Jak uruchomić falownik po raz pierwszy?

Pobierz aplikację SolarEdge SetApp. Jeśli podłączenie AC nie zostało jeszcze wykonane, możesz zasilić falownik przez port USB-C (20V/3A). Postępuj zgodnie z instrukcjami na ekranie, aby skonfigurować język, kraj, sieć i parametry ochrony.

Co oznaczają diody na falowniku?

Dioda zielona oznacza produkcję energii. Dioda niebieska oznacza aktywną komunikację z platformą nadzoru. Dioda czerwona oznacza błąd systemu. Dioda COMM miga podczas wymiany danych.

Jakie odległości bezpieczeństwa należy zachować wokół falownika?

Obowiązkowa jest wolna przestrzeń co najmniej 1 metr przed falownikiem. Nad nim należy zapewnić 40 cm, z boku 10 cm, a z tyłu 5 cm dla wentylacji. Nigdy nie blokuj wlotów powietrza.

Czy można używać tego falownika z bateriami?

Tak, falownik posiada port wyjściowy 60 W dla baterii. Uruchomienie może być wykonane przez ten port nawet bez podłączenia AC. Użyj kabla USB-C męski-męski (nie dołączony).

Jak podłączyć kilka falowników szeregowo?

Użyj portu RS485-1 lub RS485-2 z ekranowanym kablem skrętnym (CAT6). Skonfiguruj pierwszy falownik jako master (SW1 w pozycji ON), a kolejne jako slave (SW1 w pozycji OFF). Postępuj zgodnie ze schematem okablowania w instrukcji.

Jakie jest maksymalne napięcie wejściowe DC?

Każda jednostka Synergy akceptuje do 850 Vdc. Upewnij się, że napięcie wszystkich paneli nie przekracza tego limitu, aby uniknąć uszkodzenia falownika.

Gdzie znaleźć pomoc techniczną SolarEdge?

Odwiedź oficjalną stronę: https://www.solaredge.com/service/support. Znajdziesz tam kontakty, FAQ i aktualizacje oprogramowania.

INSTRUKCJA OBSŁUGI SE100KSYNERGYSET SolarEdge

Falownik trójfazowy z technologią synergii

Skrócona instrukcja instalacji

PN: SExxK-xxxxlxxxx

Europa, APAC i RPA

Wersja 1.3

Legenda

UWAGA

Ten symbol oznacza informacje pomocne dla użytkownika w celu optymalnego wykorzystywania produktu.

PRZESTROGA!

Oznacza niebezpieczeństwo. Sygnalizuje, że jeśli dana procedura nie zostanie prawidłowo wykonana lub uwzględniona, może dojść do uszkodzenia lub zniszczenia produktu. Nie należy pomijać przestrogi dopóki wskazane warunki nie zostaną w pełni zrozumiane i spełnione.

OSTRZEŻENIE!

Oznacza niebezpieczeństwo. Sygnalizuje, że jeśli dana procedura nie zostanie prawidłowo wykonana lub uwzględniona, może dojść do urazu ciała lub śmierci. Nie należy pomijać ostrzeżenia dopóki wskazane warunki nie zostaną w pełni zrozumiane i spełnione.

Nie przecinać złączy kablowych

Ten symbol pojawia się w punktach uziemienia wskazanych w instrukcjach oraz na sprzęcie SolarEdge.

WŁĄCZ/WYŁĄCZ przełącznik ON/OFF/P i odczekaj 5 minut

WŁĄCZ/WYŁĄCZ wyłącznik awaryjny DC w Menadżerze Synergii i odczekaj 5 minut (Dotyczy wyłącznie modeli z wyłącznikiem awaryjnym DC)

NALEŻY ZACHOWAĆ TE INSTRUKCJE – Niniejsza instrukcja zawiera ważne wytyczne dotyczące falownika trójfazowego, których należy przestrzegać podczas instalacji i konserwacji. Copyright © SolarEdge Inc. Wszelkie prawa zastrzeżone.

Instalowanie optymalizatorów mocy

1→2→3→4→5→6

solaredge

1

1

Użyj narzędzia SolarEdge Designer

do zaprojektowania instalacji https://designer.solaredge.com

Pobierz SolarEdge Mapper, aby wykonać mapowanie optymalizatorów mocy w łańcuchu

Pobierz

solar edge

1

Instalowanie optymalizatorów mocy

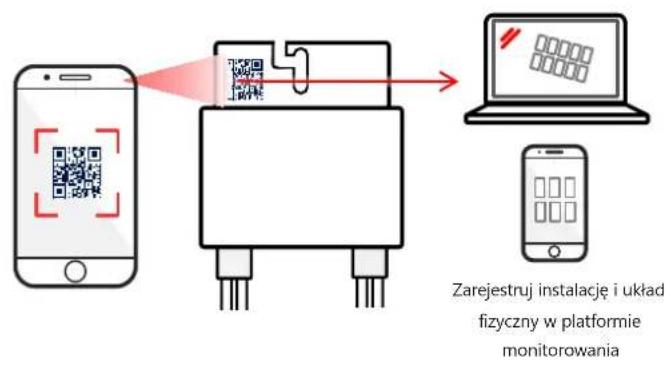

Zeskanuj kod QR za pomocą narzędzia Mapper

4

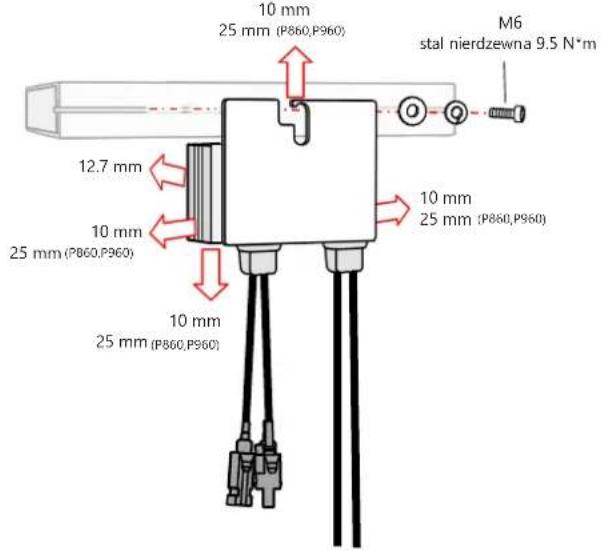

Zainstaluj optymalizator mocy

10 mm 25 mm (P860,P960) M6 stal nierdzewna 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Instalowanie optymalizatorów mocy

Podłącz wejście Modułu

Podłącz wyjście z Łańcuchem

Połączenie szeregowe 2:1

Użyj optymalizatora z dwoma

wejściami (P800p) do

równoległego połączenia dwóch

PV lub użyj kabla rozgałęzionego,

aby podłączyć dwa PV do jednego

optymalizatora wejściowego

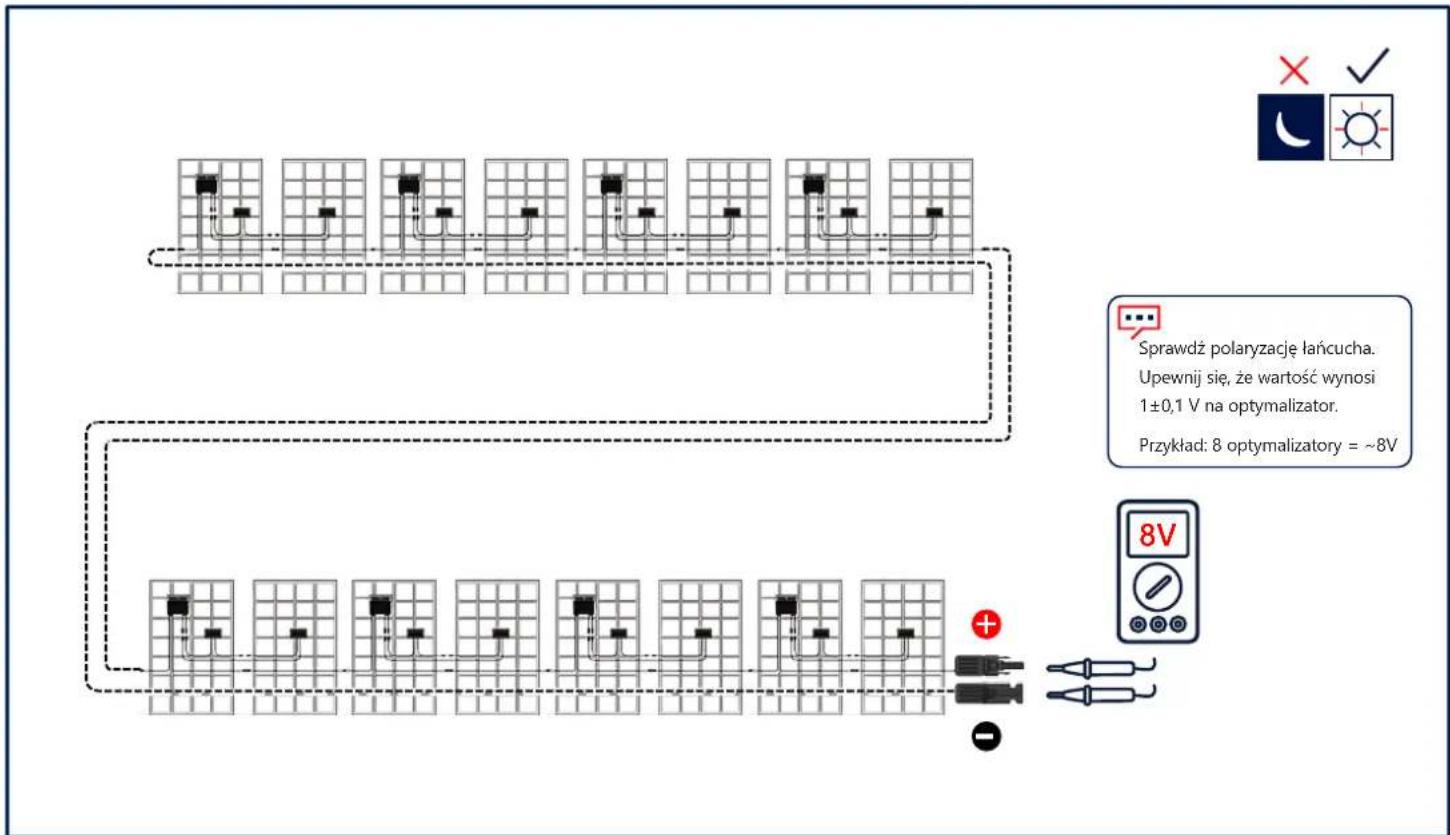

Podłączanie modułów fotowoltaicznych

Sprawdź polaryzację łańcucha. Upewnij się, że wartość wynosi 1±0,1 V na optymalizator. Przykład: 8 optymalizatory = ~8V

Odstępy montażowe

solaredge

3

Wewnątrz 20 cm, gdy średnia temperatura w skali roku jest większa lub równa 25°C 10 cm 40 cm 15 cm 5 cm Na zewnątrz OSTRZEŻENIE! Obszar przed falownikiem musi być wolny przez co najmniej jeden metr PRZESTROGA! Nie blokować przepływu powietrza Instalacja pozioma Utrzymaj więcej niz 10st. pochylenia 100.8 cm 40 cm 116.8 cm 40 cm Na ogrodzeniu z siatki Na tylnej blasze metalowej 30 cm Tyt do tyłu 20 cm

solaredge

4

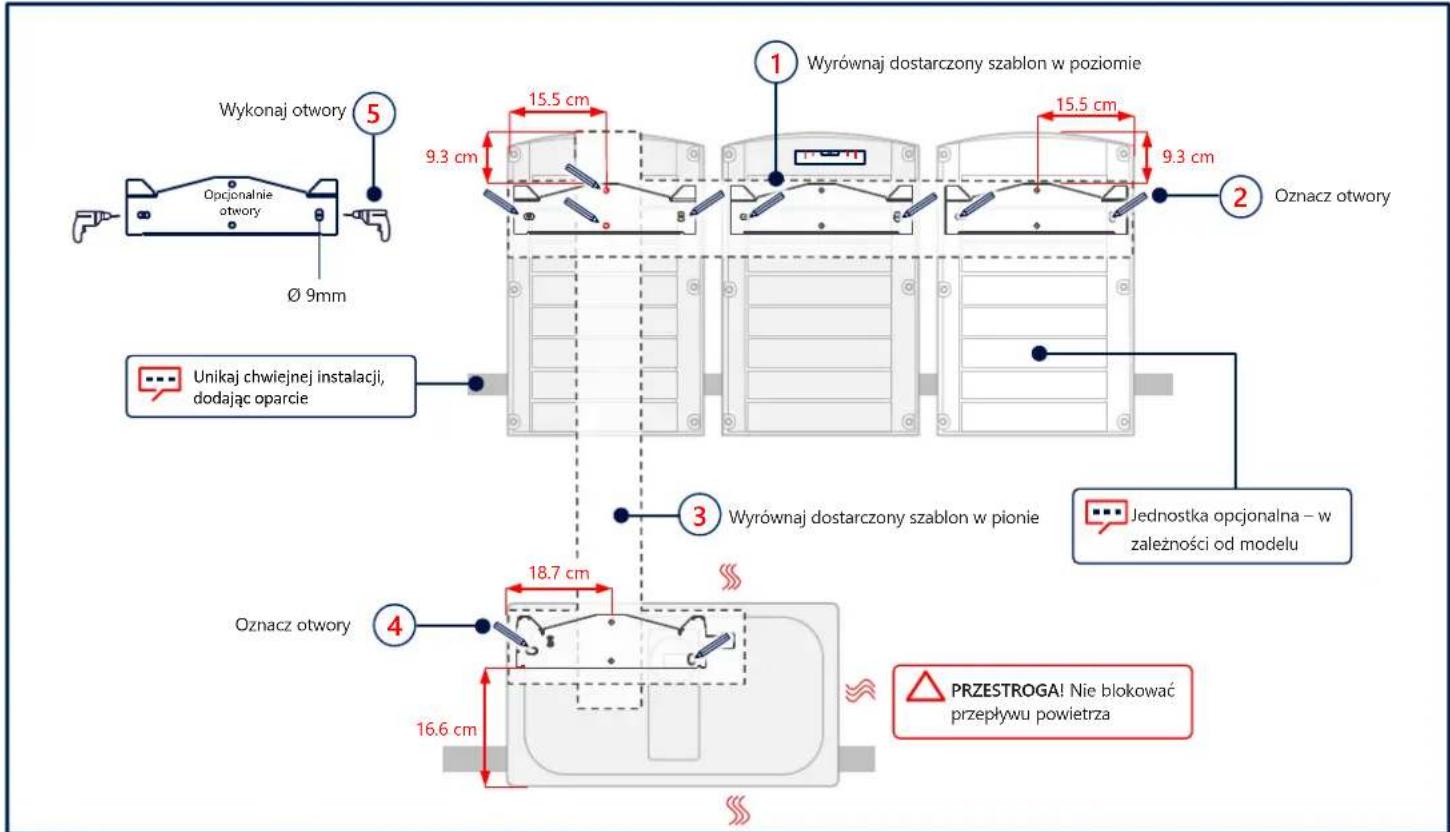

Oznakowanie i wykonywanie otworów

Wykonaj otwory 5 Opcjonalnie otwory Ø 9mm 15.5 cm 9.3 cm Wyrównaj dostarczony szablon w poziomie 1 2 Oznacz otwory Unikaj chwiejnej instalacji, dodając oparcie 3 Wyrównaj dostarczony szablon w pionie 4 Oznacz otwory 18.7 cm 16.6 cm Jednostka opcjonalna – w zależności od modelu PRZESTROGA! Nie blokować przepływu powietrza

Montaż jednostek

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

1 2 3 4 4 N*m W przypadku jednostek lewych lub prawych należy używać tylko zewnętrznej śruby 4 N*m 32KG

solaredge

6

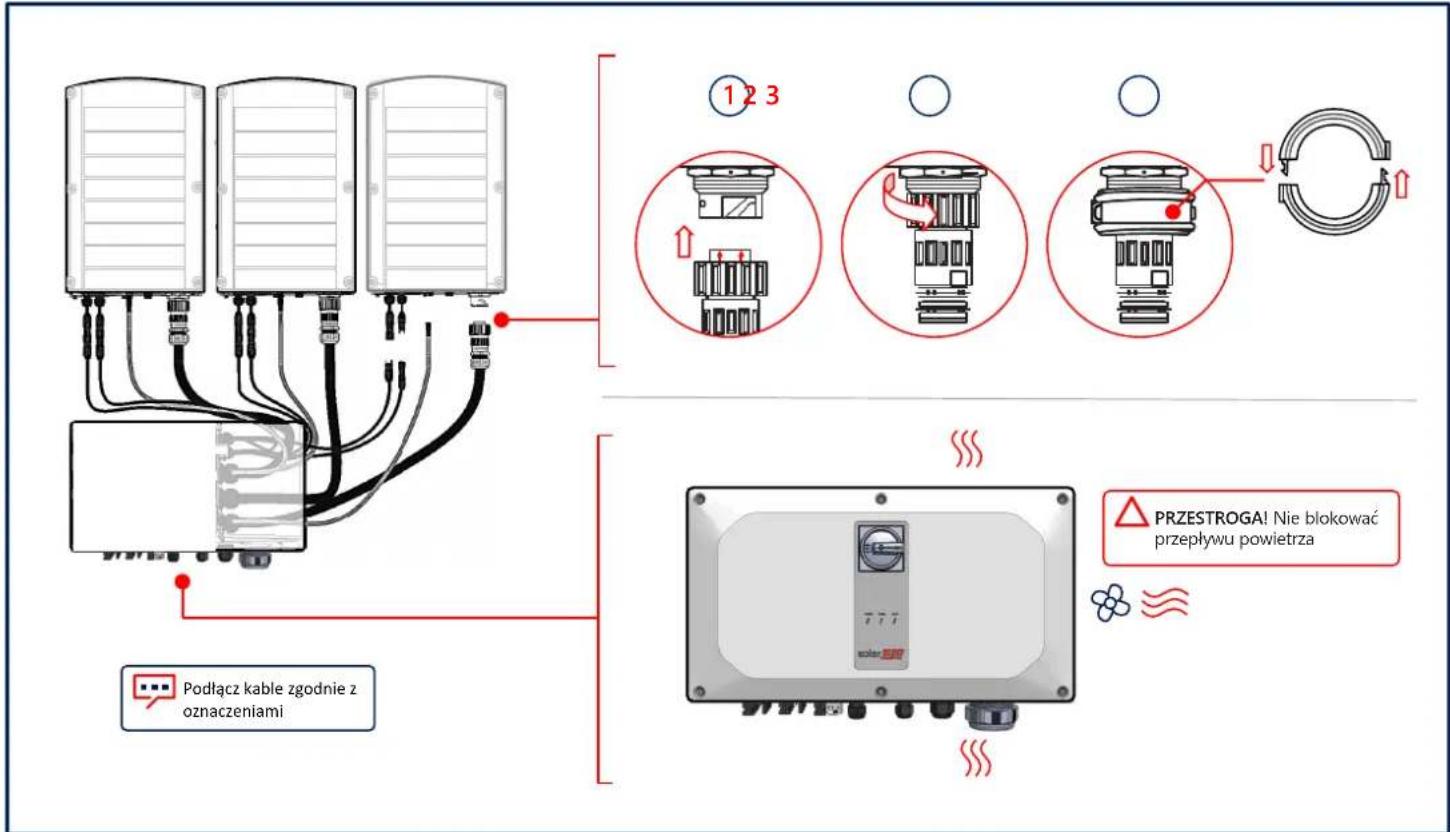

Okablowanie

Podłącz kable zgodnie z oznaczeniami 1 2 3 PRZESTROGA! Nie blokować przepływu powietrza

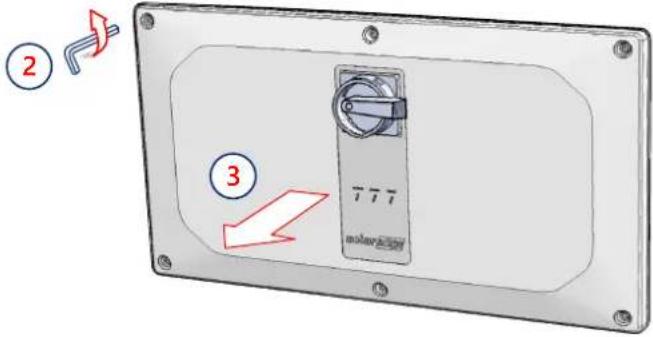

Zdejmowanie pokrywy

solaredge

7

1

OSTRZEŻENIE
PRZED PRZYSTĄPIENIEM DO INSTALACJI NALEŻY ODŁĄCZYĆ ZASILANIE

Podłączanie łańcuchów fotowoltaicznych

Jednostki Synergy Lewa Centralna Prawa Nieużywane złącza należy zakryć Ważne: W przypadku instalacji systemu z więcej niż 3 łańcuchami na jedną jednostkę Synergii (podłączoną bezpieczeństro lub przez skrzynkę łączą)— wymagane są bezpieczniki. W systemie SolarEdge należy stosować bezpieczniki 25A.

Podłączanie łańcuchów PV przez pojedyncze wejście DC

solaredge

8

PRZESTROGA!

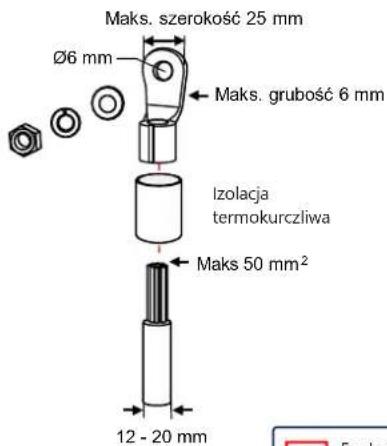

• W przypadku przewodów aluminiowych UŻYWĄC WYŁĄCZNIE końcówek bimetalowych
• W przypadku przewodów miedzianych UŻYWAĆ WYŁĄCZNIE końcówek miedzianych cynowanych

Maks. szerokość 25 mm Ø6 mm Maks. grubość 6 mm Izolacja termokurczliwa Maks 50 mm² 12 - 20 mm

Jednostki Synergy

Lewa Centralna Prawa

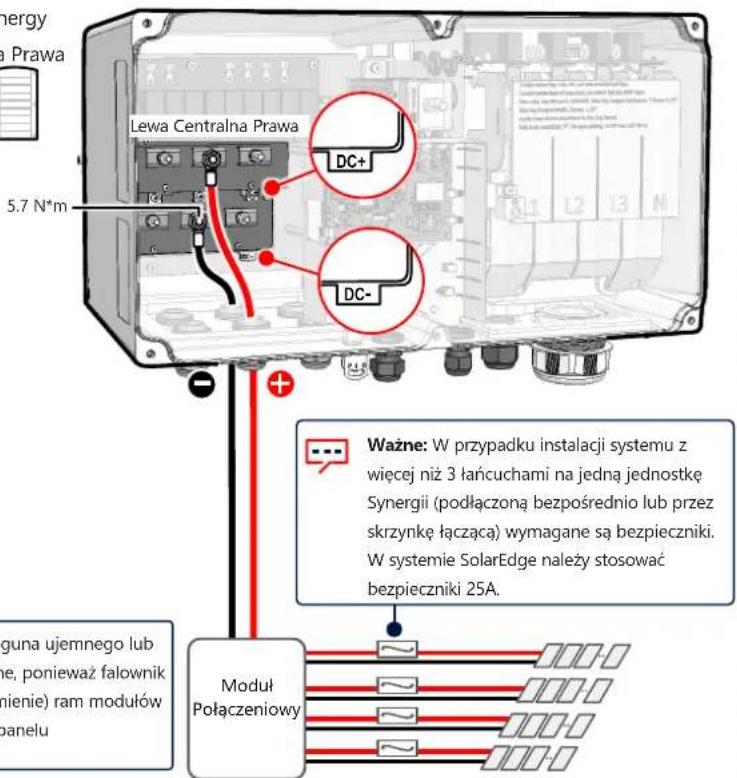

Lewa Centralna Prawa DC+ DC- Ważne: W przypadku instalacji systemu z więcej niż 3 łańcuchami na jedną jednostkę Synergii (podłączoną bezpośrednio lub przez skrzynkę łącząca) wymagane są bezpieczniki. W systemie SolarEdge należy stosować bezpieczniki 25A. Moduł Połączeniowy

Funkcjonalne uziemienie elektryczne bieguna ujemnego lub dodatniego po stronie DC jest zabronione, ponieważ falownik nie ma transformatora. Uziemienie (uziemienie) ram modułów i wyposażenia montażowego modułów panelu fotowoltaicznego jest dopuszczalne

solar edge

9

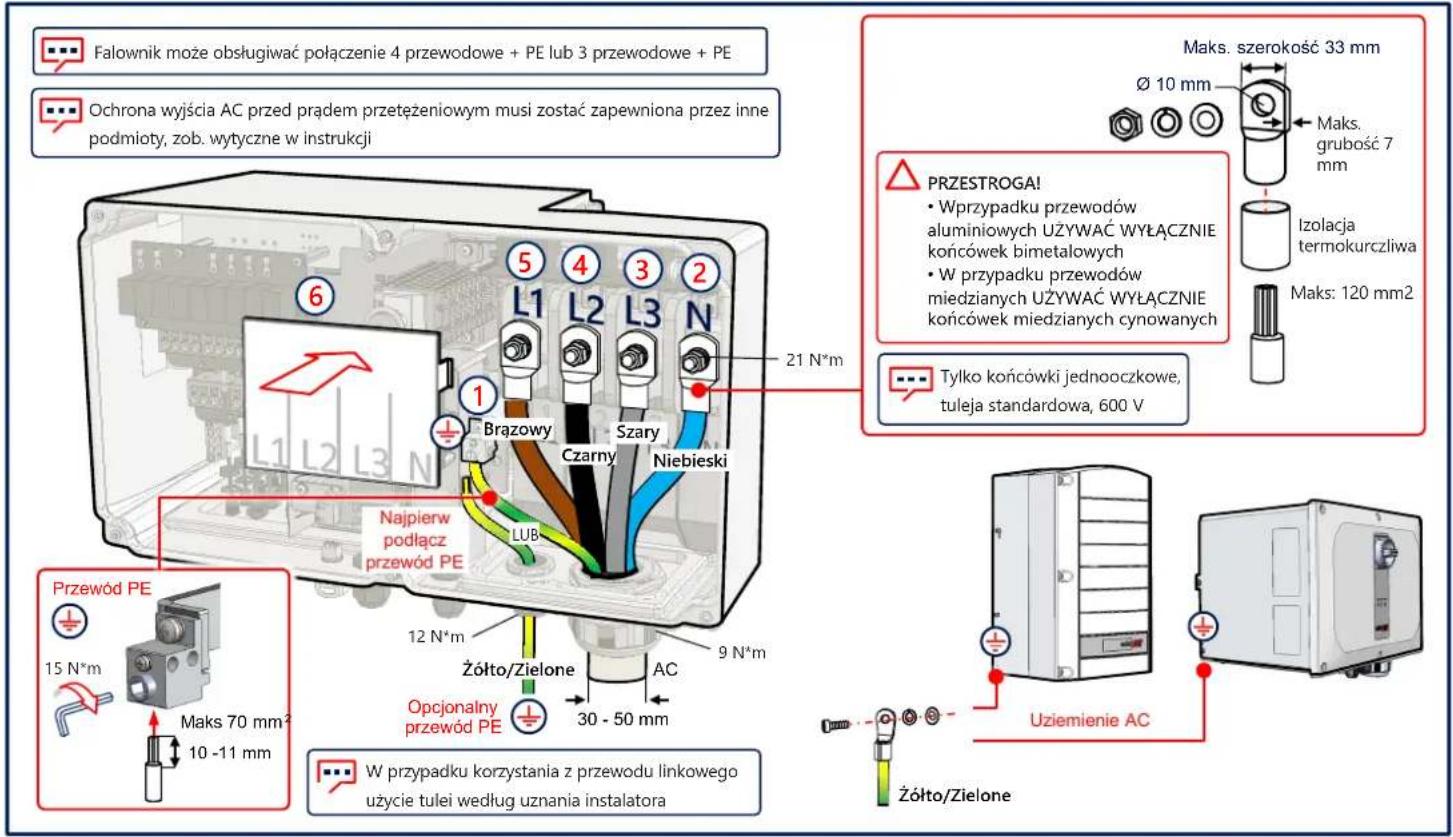

Podłączenie AC i uziemienie ochronne (PE)

Falownik może obsługować połączenie 4 przewodowe + PE lub 3 przewodowe + PE Ochrona wyjścia AC przed prądem przetężenowym musi zostać zapewniona przez inne podmioty, zob. wytyczne w instrukcji 6 5 L1 L2 L3 N 21 N*m 1 Brazowy Czarny Szary Niebieski LUB Najpierw podłącz przewód PE 12 N*m 9 N*m Zółto/Zielone AC 30 - 50 mm Przewód PE 15 N*m Maks 70 mm² 10 -11 mm W przypadku korzystania z przewodu linkowego użycie tulei według uznania instalatora Maks. szerokość 33 mm Ø 10 mm Maks. grubość 7 mm Izolacja termokurczliwa Maks: 120 mm2 Tylko końców jednooczkowe, tuleja standardowa, 600 V Uziemienie AC Zółto/Zielone

Komunikacja LAN

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485 Podłączenie kilku falowników

COMM 2 1 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ 7 Trójzytowy ekranowany kabel (skrętka) CAT6 (0,2 - 1 mm²) 5 G A + B - RS485-1 3 G A + B - 4

Komunikacja Wi-Fi (opcjonalnie)

Komunikacja komórkowa (opcjonalnie)

⑤ ↓ ② 5.5 N*m ① ④

Zakładanie pokrywy

solaredge

14

3.5 N*m ③ ② 1 2 3 4 5 6 7 8 9 10 solarisat

L1 L2 L3 N ①

solaredge

15

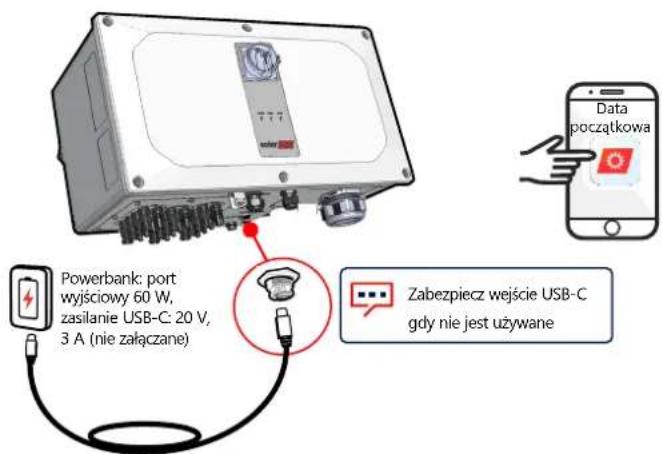

Wstępne przekazanie instalacji do eksploatacji przy braku zasilania AC (opcja 1)

①34

Pobierz aplikację SolarEdge SetApp

GET IT ON Google Play

Włącz przełącznik DC

O

Podłącz Powerbank

O

Uruchom SetApp

Powerbank: port wyjściowy 60 W, zasilanie USB-C: 20 V, 3 A (nie załączane) Zabezpiecz wejście USB-C gdy nie jest używane

1 m, złącze męsko-męskie, USB-C (nie załączane)

Przekazanie do eksploatacji przy podłączonym zasilaniu DC i AC (opcja 2)

solaredge

16

Pobierz aplikację SolarEdge SetApp

Włącz zasilanie

Uruchom aplikację SetApp i postępuj zgodnie ze wskazówkami

solar edge

17 Przekazanie falownika nadrzędnego do eksploatacji

1
2
3

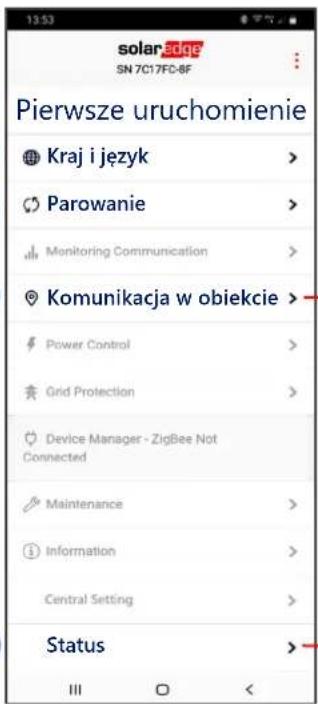

solaredge SN 7C17FC-8F Pierwsze uruchomienie Kraj i język > Parowanie > Monitoring Communication > Komunikacja w obiekcie > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status >

RS485-1 → Protokół → SolarEdge → Urządzenie nadrzędne SolarEdge RS485-1 → Wykrycie urządzenia podrzędnego

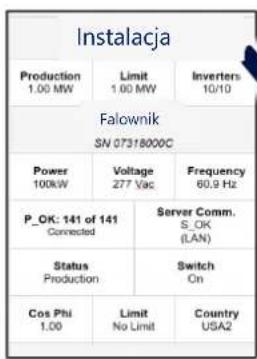

Instalacja Production 1.00 MW Limit 1.00 MW Inverters 10/10 Falownik SN 07318000C Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2

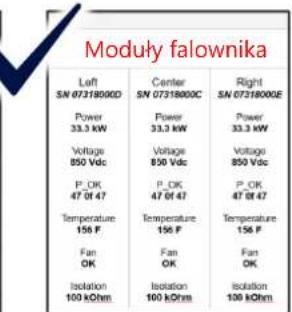

Moduły falownika Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kΩm Isolation 100 kΩm Isolation 100 kΩm

4

Wskazania diod LED

solaredge

ZASILANIE KOMUNIKACJA BŁĄD

Zielony Niebieski Czerwony

System wytwarza energię

Sieć AC jest podłączona, ale system nie wytwarza energii

Falownik komunikuje się z Platformą Monitoringu

Błąd systemu

solaredge

Kontakt z działem wsprawcia:

Jeśli masz problem techniczne z produktami SolarEdge, skontaktuj się z nami poprzez:

Zastrzega się możliwość zmian bez uprzedzenia.

Copyright © SolarEdge Inc. Wszelkie prawa zastrzeżone. Marzec 2021.
