Tipo di prodotto	Inverter trifase con tecnologia Synergy
Marca	SolarEdge
Modello	SE100KSYNERGYSET
Potenza nominale CA	100 kW
Alimentazione in ingresso	Stringhe di pannelli fotovoltaici (FV)
Tensione massima in ingresso	850 Vdc (per unità)
Numero di ingressi FV	Fino a 3 stringhe per unità Synergy (con fusibili se >3)
Uscita CA	Trifase, 4 fili + terra o 3 fili + terra
Dimensioni (A x L x P)	Circa 116,8 cm x 100,8 cm x 40 cm (unità centrale)
Peso	Set completo circa 32 kg; unità sinistra/destra circa 18 kg ciascuna
Campo di temperatura di funzionamento	-40 °C a +60 °C (con derating sopra 45 °C)
Grado di protezione	IP65 (stima per uso esterno)
Comunicazione	Ethernet, RS485, Wi-Fi (opzionale), rete mobile (opzionale)
Funzioni principali	Conversione CC/CA, ottimizzazione della potenza tramite ottimizzatori, monitoraggio tramite piattaforma SolarEdge
Manutenzione e pulizia	Verificare i collegamenti, non ostruire la ventilazione; pulire con un panno asciutto
Sicurezza	Interruttore CC integrato, messa a terra obbligatoria, protezione contro le sovratensioni esterna richiesta
Ricambi e riparabilità	Contattare il supporto tecnico SolarEdge; riparazione solo da personale qualificato
Informazioni generali	Conforme alle norme europee, asiatiche e sudafricane; versione 1.3

Domande frequenti - SE100KSYNERGYSET SolarEdge

Qual è la potenza dell'inverter SolarEdge SE100KSYNERGYSET ?

La potenza nominale CA è di 100 kW (100.000 watt). Le tre unità Synergy si dividono la potenza: circa 33,3 kW ciascuna.

Come installare gli ottimizzatori di potenza con questo inverter?

Utilizzare il software SolarEdge Designer per progettare il sistema, quindi l'app SolarEdge Mapper per scansionare i codici QR e registrare gli ottimizzatori. Fissare gli ottimizzatori sotto i pannelli con una coppia di serraggio di 9,5 N·m.

Quali tipi di cavi CA sono accettati?

L'inverter accetta una sezione del cavo fino a 120 mm² per l'AC. Utilizzare capicorda bimetallici per alluminio o capicorda in rame stagnato per rame. Il filo di terra deve essere collegato per primo.

Come mettere in servizio l'inverter per la prima volta?

Scaricare l'app SolarEdge SetApp. Se il collegamento CA non è ancora stato effettuato, è possibile alimentare l'inverter tramite la porta USB-C (20V/3A). Seguire le istruzioni a schermo per configurare lingua, paese, rete e parametri di protezione.

Cosa significano i LED sull'inverter?

Il LED verde indica produzione di elettricità. Il LED blu indica comunicazione attiva con la piattaforma di monitoraggio. Il LED rosso indica un errore di sistema. Il LED COMM lampeggia durante lo scambio dati.

Quali sono le distanze di sicurezza da rispettare intorno all'inverter?

Uno spazio libero di almeno 1 metro davanti all'inverter è obbligatorio. Sopra, prevedere 40 cm, ai lati 10 cm e dietro 5 cm per la ventilazione. Non bloccare mai le prese d'aria.

Si può utilizzare questo inverter con batterie?

Sì, l'inverter dispone di una porta di uscita da 60 W per batteria. La messa in servizio può essere effettuata tramite questa porta anche senza collegamento CA. Utilizzare un cavo USB-C maschio-maschio (non fornito).

Come collegare più inverter in serie?

Utilizzare la porta RS485-1 o RS485-2 con un cavo schermato a doppino intrecciato (CAT6). Configurare il primo inverter come master (SW1 su ON) e i successivi come slave (SW1 su OFF). Seguire lo schema di cablaggio nel manuale.

Qual è la tensione massima in ingresso DC?

Ogni unità Synergy accetta fino a 850 Vdc. Assicurarsi che la tensione dell'insieme dei pannelli non superi questo limite per evitare danni all'inverter.

Dove trovare l'assistenza tecnica SolarEdge?

Visitare il sito ufficiale: https://www.solaredge.com/service/support. Qui troverai contatti, FAQ e aggiornamenti software.

MANUALE UTENTE SE100KSYNERGYSET SolarEdge

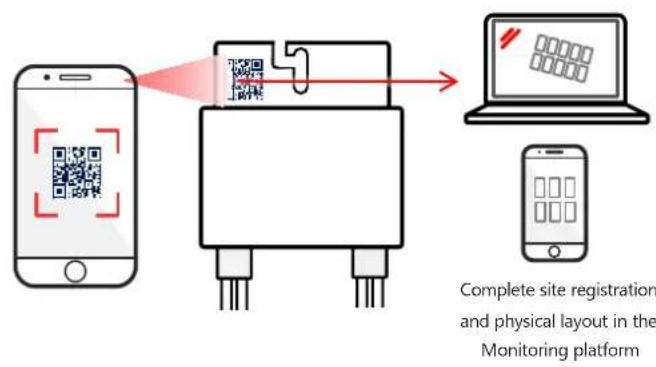

Scan QR code using Mapper

4

Inverter trifase con tecnologia Synergy

Guida rapida di installazione

PN: SExxK-xxxxIxxxx

Per Europa, APAC e

Sudafrica

Version 1.3

Legenda

NOTA

Questo simbolo indica delle informazioni volte ad aiutare l'utente nel fare un uso ottimale del prodotto.

ATTENZIONE!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare danni o distruzione del prodotto. Non ignorare i messaggi di attenzione finché le condizioni indicate non siano state perfettamente comprese e rispettate.

AVVERTENZA!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare lesioni anche fatali. Non procedere oltre un'avvertenza finché le condizioni indicate non siano state perfettamente comprese e rispettate.

Questo simbolo appare sui punti di messa a terra indicati nei manuali e nelle apparecchiature SolarEdge.

Portare su ON/OFF il sezionatore CA principale e attendere 5 minuti

Portare su ON/OFF il sezionatore di sicurezza CC sul Synergy Manager e attendere 5 minuti (Applicabile solo per i modelli con sezionatore di sicurezza CC)

Non tagliare i connettori dei cavi

CONSERVARE QUESTE ISTRUZIONI – Il presente manuale contiene importanti istruzioni per l'inverter trifase che devono essere seguite durante l'installazione e la manutenzione. L'utilizzo di questa apparecchiatura in un modo non specificato da SolarEdge nel presente documento può compromettere la protezione fornita dall'apparecchiatura.

Installazione degli ottimizzatori di potenza

1→2→3→4→5→6

solaredge

1

1

Utilizza Designer di SolarEdge per progettare un sistema SolarEdge

https://designer.solaredge.com

Scarica Mapper di SolarEdge per mappare gli ottimizzatori di potenza delle stringhe

Scarica

[NO TEXT]

[NO TEXT]

solar edge

1 Installazione degli ottimizzatori di potenza

3

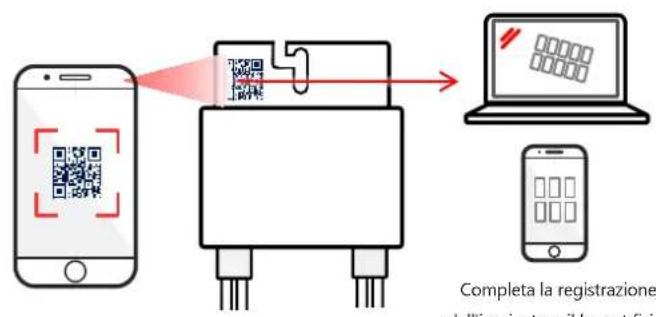

Scansiona il codice QR usando Mapper

4

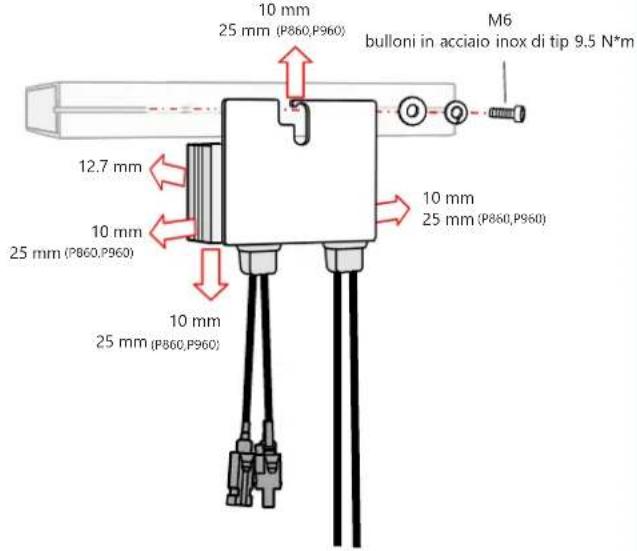

Installa l'ottimizzatore di potenza

10 mm 25 mm (P860,P960) M6 bulloni in acciaio inox di tip 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

Installazione degli ottimizzatori di potenza

solaredge

2

Collegamento delle stringhe FV

Verifica la polarità delle stringhe. Verifica 1 ± 0.1 V per ottimizzatore Esempio: 8 ottimizzatori = ~8 V

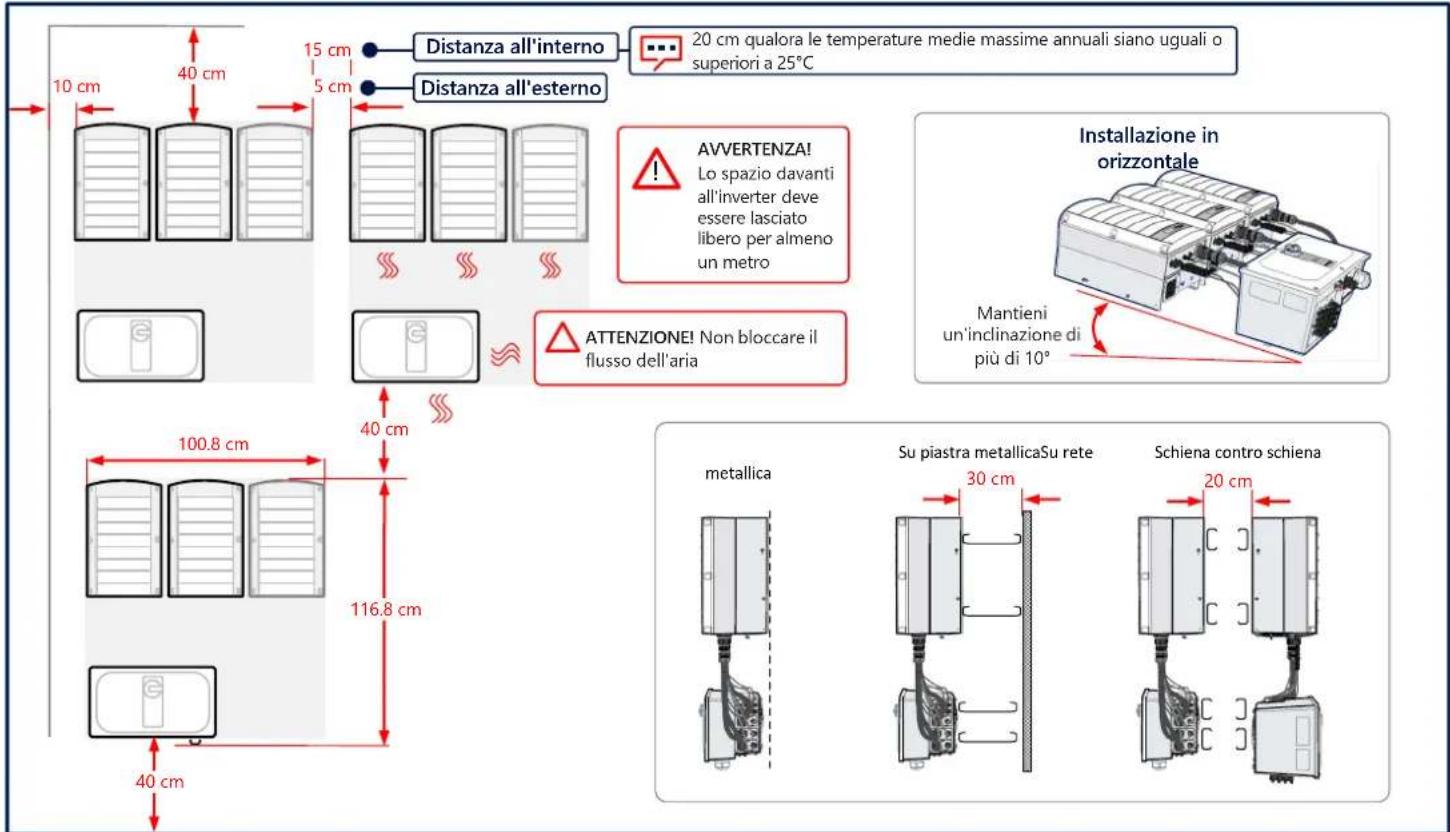

Distanze da rispettare

solaredge

10 cm 40 cm 15 cm 5 cm Distanza all'interno 20 cm qualora le temperature medie massime annuali siano uguali o superiori a 25°C Distanza all'esterno AVVERTENZA! Lo spazio davanti all'inverter deve essere lasciato libero per almeno un metro ATTENZIONE! Non bloccare il flusso dell'aria Installazione in orizzontale Mantieni un'inclinazione di più di 10° metallica Su piastra metallicaSu rete Schiena contro schiena 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

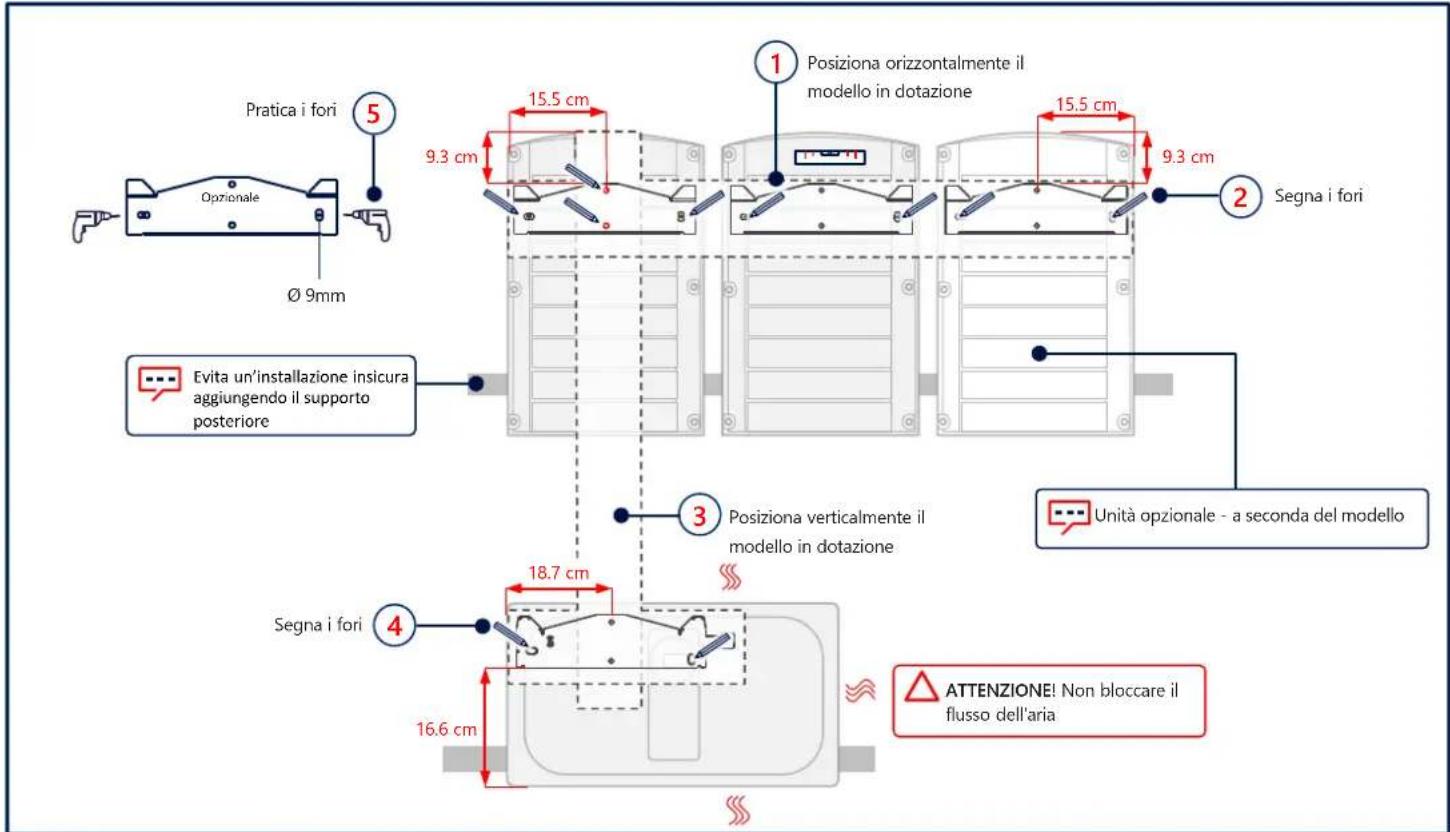

Segna e pratica i fori

Pratica i fori 5 Ozionale Ø 9mm 15.5 cm 9.3 cm Posiziona orizzontalmente il modello in dotazione 15.5 cm 9.3 cm Segna i fori 2 Evita un'installazione insicura aggiungendo il supporto posteriore 3 Posiziona verticalmente il modello in dotazione Unità opzionale - a seconda del modello Segna i fori 4 18.7 cm 16.6 cm ATTENZIONE! Non bloccare il flusso dell'aria

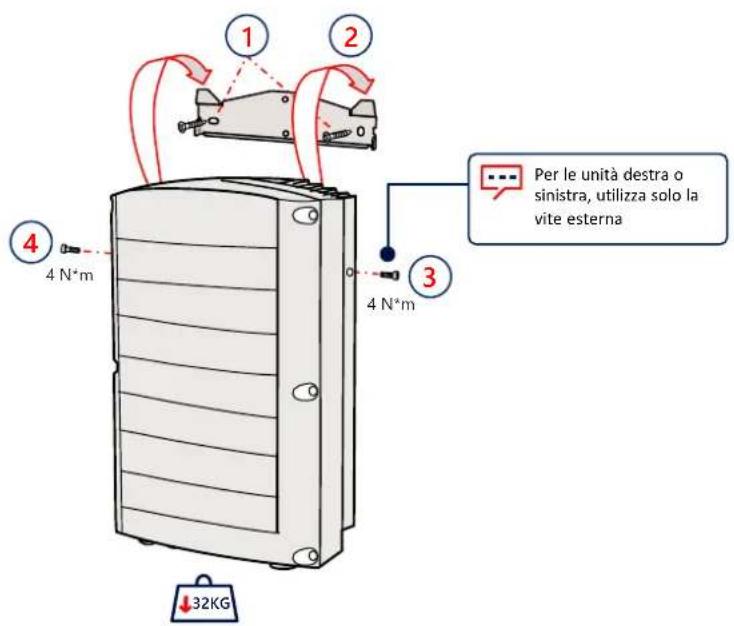

Montaggio delle Unità

solaredge

5

1 2 3 4 N*m 4 N*m ↓18KG

Per le unità destra o sinistra, utilizza solo la vite esterna 4 N*m 4 N*m 32KG

solaredge

6

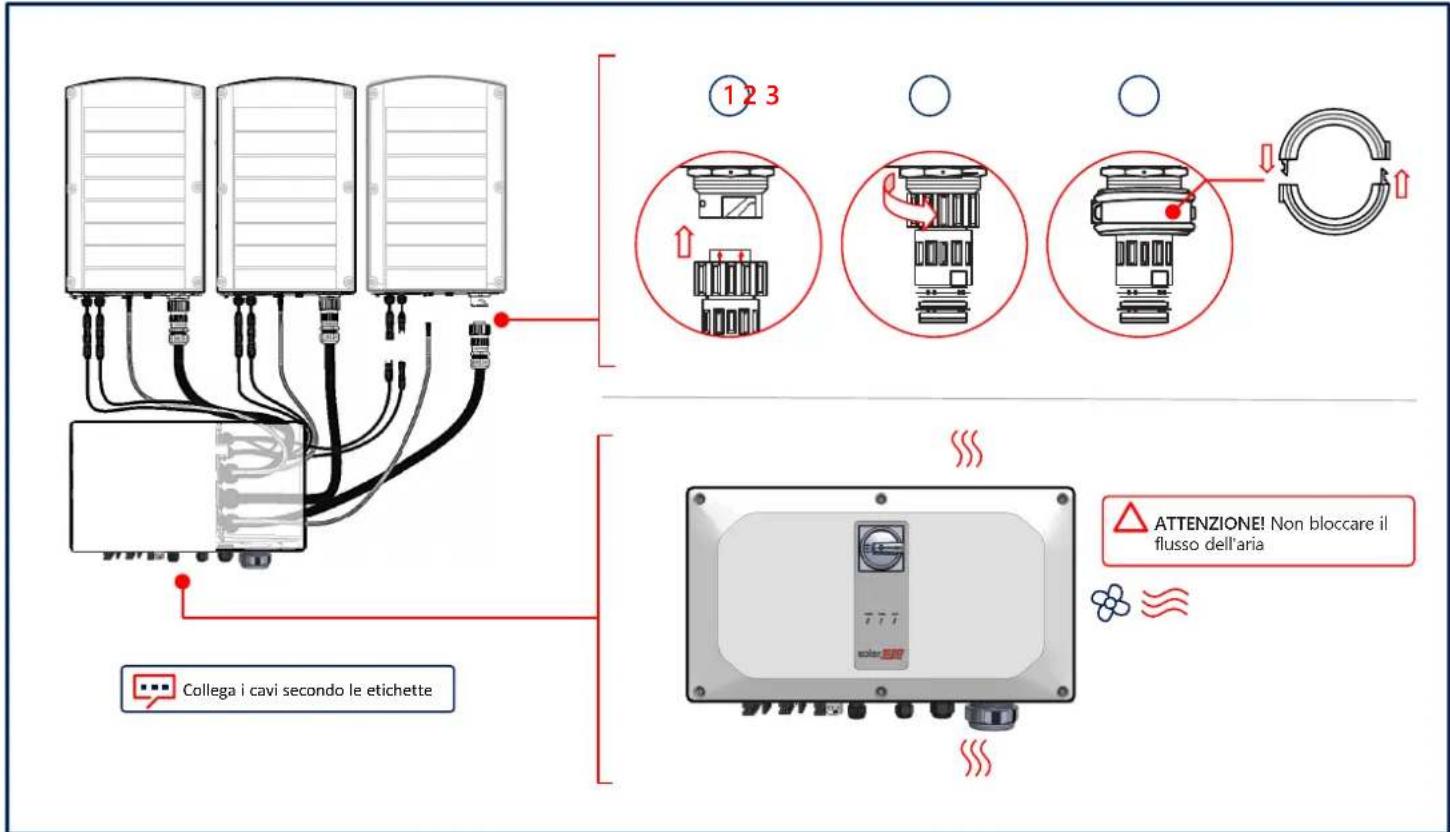

Collegamento dei cavi

Collega i cavi secondo le etichette 1 2 3 ATTENZIONE! Non bloccare il flusso dell'aria

Rimozione dei coperchi

solaredge

7

solaredge

8

Collegamento delle stringhe FV

Unità Synergy Sinistra Centrale Destra Mantieni chiusi i connettori non utilizzati Importante: Quando si installano più di 3 stringhe per singola Unità Synergy (connesse direttamente o tramite un quadro di parallelo), sono necessari fusibili. Nel sistema SolarEdge, vanno usati fusibili da 25 A.

Collegamento delle stringhe FV tramite Ingresso CC Singolo

solaredge

8

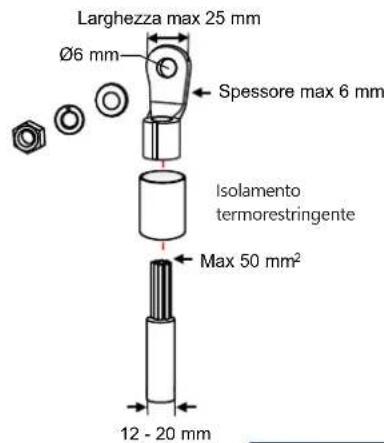

ATTENZIONE!

• Per cavi di alluminio, USA SOLO capicorda bimetallici
- Per cavi in rame, USA SOLO capicorda in rame stagnato

Larghezza max 25 mm Ø6 mm Spessore max 6 mm Isolamento termorestringente Max 50 mm² 12 - 20 mm

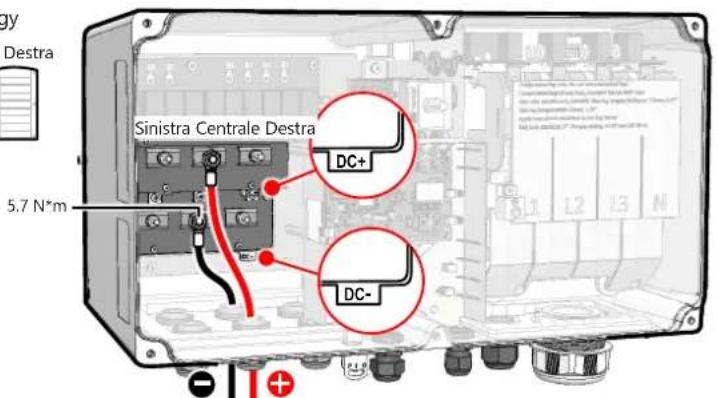

Unità Synergy

Sinistra Centrale Destra

Sinistra Centrale Destra DC+ DC- 5,7 N*m

La messa a terra funzionale dei poli positivo o negativo lato CC non è permessa perché l'inverter è privo di trasformatore. La messa a terra delle cornici dei moduli e delle strutture di sostegno è permessa.

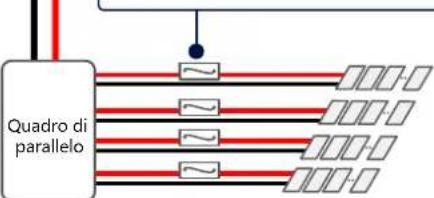

Importante: Quando si installano più di 3 stringhe per singola Unità Synergy (connesse direttamente o tramite un quadro di parallelo), sono necessari fusibili. Nel sistema SolarEdge, vanno usati fusibili da 25 A.

Quadro di parallelo

solar edge

9

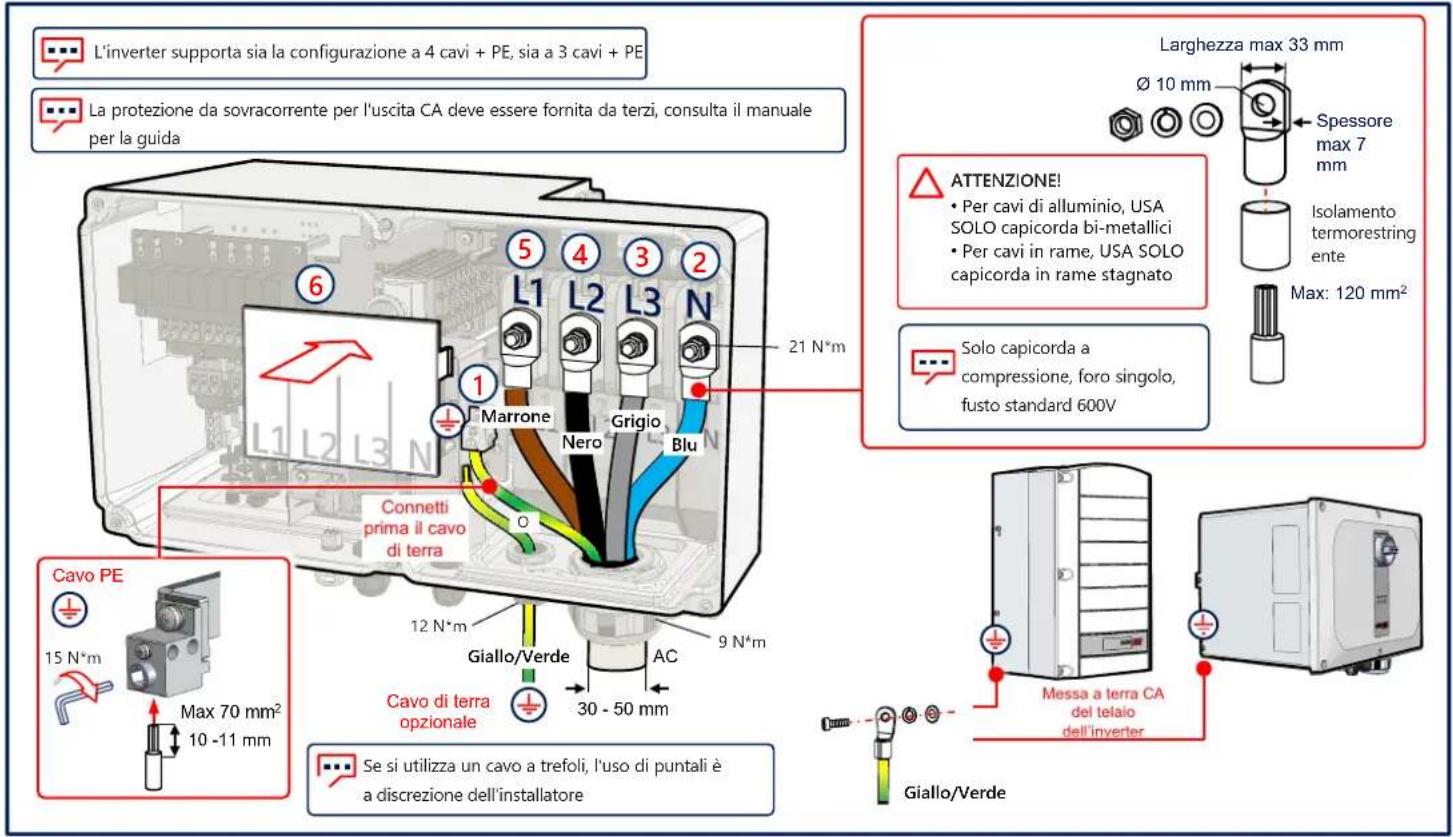

Connessione CA e cavo di terra (PE)

L'inverter supporta sia la configurazione a 4 cavi + PE, sia a 3 cavi + PE La protezione da sovracorrente per l'uscita CA deve essere fornita da terzi, consulta il manuale per la guida 6 5 4 3 2 L1 L2 L3 N 21 N*m Marrone Nero Grigio Blu Connetti prima il cavo di terra 12 N*m Giallo/Verde AC 9 N*m Max 70 mm² 10 -11 mm Cavo PE 15 N*m Se si utilizza un cavo a trefoli, l'uso di puntali è a discrezione dell'installatore ATTENZIONE! • Per cavi di alluminio, USA SOLO capicorda bi-metallici • Per cavi in rame, USA SOLO capicorda in rame stagnato Solo capicorda a compressione, foro singolo, fusto standard 600V Larghezza max 33 mm Ø 10 mm Spessore max 7 mm Isolamento termorestring ente Max: 120 mm² Giallo/Verde Messa a terra CA del telaio dell'inverter

Comunicazione LAN

COMM 1 5.5 N*m Ethernet

solaredge

11

Connessione RS485 di inverter multipli

COMM 2 1 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ 7 G A+ B- Cavo schermato CAT6 a coppie twistate a 3 fill (0,2 - 1 mm²) RS485-1 5 G A+ B- ③ ④

Collegamento Comunicazione Wi-Fi (opzionale)

solar edge

12

Collegamento della comunicazione cellulare (opzionale)

⑤ ↓ ② 5.5 N*m ① ④

Installazione dei coperchi

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 2 4

L1 L2 L3 N ①

solar edge

15

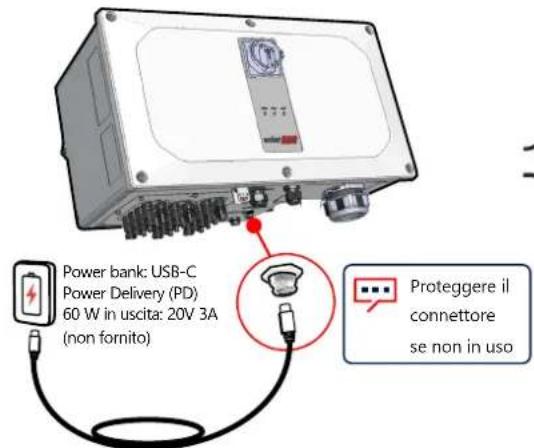

Pre-commissioning con alimentazione CA non collegata (opzione 1)

Scarica SetApp di SolarEdge

Porta su ON (1) il sezionatore CC

Collega il power bank

Avvia e segui SetApp

Power bank: USB-C Power Delivery (PD) 60 W in uscita: 20V 3A (non fornito) Proteggere il connettore se non in uso

1 metro, maschio-maschio, USB-C (non fornito)

Messa in servizio con alimentazione CC e CA (opzione 2)

solaredge

16

Scarica SetApp di SolarEdge

Porta su ON i sezionatori

Avvia e segui SetApp

solar edge

17

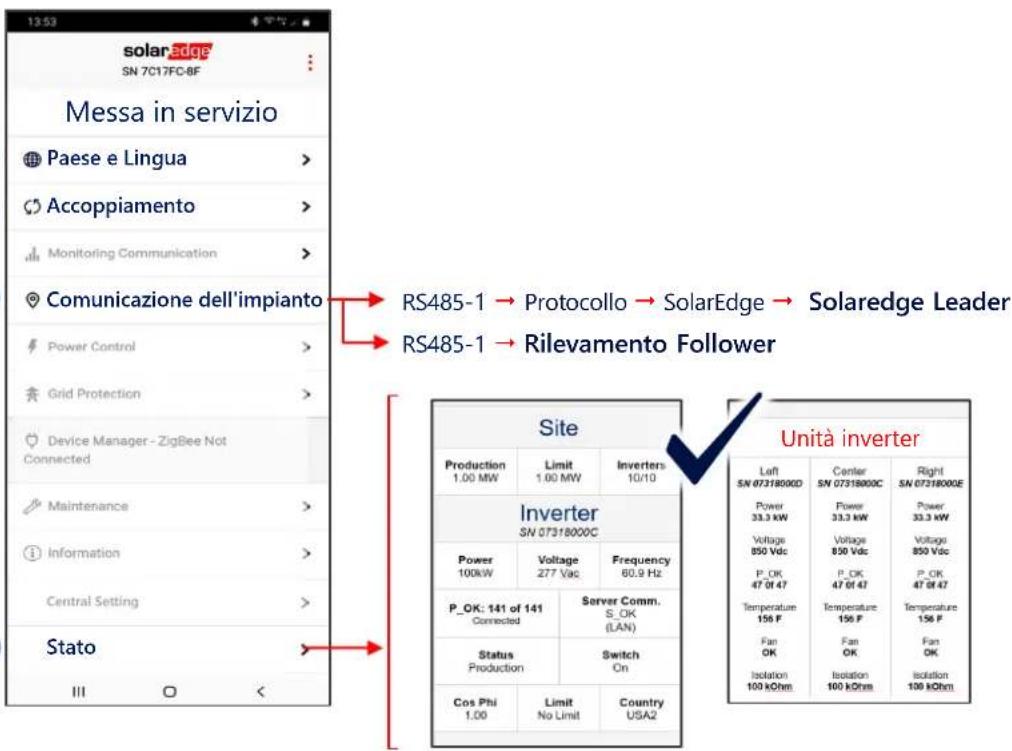

Messa in servizio dell'inverter Leader

1

2

3

4

solaredge SN 7C17FC-BF Messa in servizio Paese e Lingua > Accoppiamento > Monitoring Communication > Comunicazione dell'impianto Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Stato III < RS485-1 → Protocollo → SolarEdge → Solaredge Leader RS485-1 → Rilevamento Follower Site Production 1.00 MW Limit 1.00 MW Inverters 10/10 Inverter SN 07318000C Power 100kW Voltage 277 Vdc Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Unità inverter Left SN 07318000D Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Center SN 07318000C Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Right SN 07318000E Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm

Indicazioni LED

solaredge

POWER COMM FAULT

Verde Blu

Rosso

Il sistema produce Energia

L'alternata è collegata ma il sistema non sta producendo energia

L'inverter sta comunicando con la piattaforma di monitoraggio

Errore del sistema

solaredge

Informazioni di contatto del Supporto

Se avete problemi tecnici relativi a prodotti

SolarEdge, vi preghiamo di contattateci:

Soggetto a modifiche senza preavviso.

Copyright © SolarEdge Inc. Tutti i diritti

riservati. Marzo 2021.
