Produkttyp	Trefas växelriktare med Synergy-teknik
Märke	SolarEdge
Modell	SE100KSYNERGYSET
Nominell AC-effekt	100 kW
Ingångsmatning	Kedjor av solpaneler (PV)
Maximal inspänning	850 Vdc (per enhet)
Antal PV-ingångar	Upp till 3 kedjor per Synergy-enhet (med säkringar om >3)
AC-utgång	Trefas, 4 ledare + jord eller 3 ledare + jord
Mått (H x B x D)	Cirka 116,8 cm x 100,8 cm x 40 cm (centralenhet)
Vikt	Komplett enhet cirka 32 kg; vänster/höger enheter cirka 18 kg var
Driftstemperaturområde	-40 °C till +60 °C (med nedräkning över 45 °C)
Skyddsklass	IP65 (uppskattning för utomhusbruk)
Kommunikation	Ethernet, RS485, Wi-Fi (tillval), mobilnät (tillval)
Huvudfunktioner	DC/AC-omvandling, effektoptimering via optimerare, övervakning via SolarEdge-plattformen
Underhåll och rengöring	Kontrollera anslutningar, blockera inte ventilation; rengör med torr trasa
Säkerhet	Inbyggd DC-brytare, obligatorisk jordning, extern överspänningsskydd krävs
Reservdelar och reparerbarhet	Kontakta SolarEdge teknisk support; reparation endast av kvalificerad personal
Allmän information	Överensstämmer med europeiska, asiatiska och sydafrikanska standarder; version 1.3

Vanliga frågor - SE100KSYNERGYSET SolarEdge

Vad är effekten på SolarEdge SE100KSYNERGYSET växelriktaren?

Nominell AC-effekt är 100 kW (100 000 watt). De tre Synergy-enheterna delar effekten: cirka 33,3 kW var.

Hur installerar man effektoptimerare med denna växelriktare?

Använd programvaran SolarEdge Designer för att designa systemet, sedan appen SolarEdge Mapper för att skanna QR-koder och registrera optimerare. Fäst optimerarna under panelerna med ett åtdragningsmoment på 9,5 N·m.

Vilka typer av AC-kablar accepteras?

Växelriktaren accepterar kabelarea upp till 120 mm² för AC. Använd bimetallkabelskor för aluminium eller förtennade kopparkabelskor för koppar. Jordledaren måste anslutas först.

Hur startar man växelriktaren för första gången?

Ladda ner appen SolarEdge SetApp. Om AC-anslutningen inte är gjord än, kan du mata växelriktaren via USB-C-porten (20V/3A). Följ instruktionerna på skärmen för att konfigurera språk, land, nätverk och skyddsinställningar.

Vad betyder lysdioderna på växelriktaren?

Grön lampa indikerar elproduktion. Blå lampa indikerar aktiv kommunikation med övervakningsplattformen. Röd lampa indikerar systemfel. COMM-lampan blinkar vid dataöverföring.

Vilka säkerhetsavstånd måste hållas runt växelriktaren?

Ett fritt utrymme på minst 1 meter framför växelriktaren är obligatoriskt. Ovanför, lämna 40 cm, på sidorna 10 cm och bakom 5 cm för ventilation. Blockera aldrig luftintagen.

Kan denna växelriktare användas med batterier?

Ja, växelriktaren har en 60 W utgångsport för batteri. Idrifttagning kan göras via denna port även utan AC-anslutning. Använd en USB-C hane-hane-kabel (medföljer ej).

Hur ansluter man flera växelriktare i serie?

Använd port RS485-1 eller RS485-2 med en skärmad partvinnad kabel (CAT6). Konfigurera den första växelriktaren som master (SW1 på ON) och de efterföljande som slavar (SW1 på OFF). Följ kopplingsschemat i manualen.

Vad är maximal inspänning DC?

Varje Synergy-enhet accepterar upp till 850 Vdc. Se till att panelernas totala spänning inte överstiger denna gräns för att undvika skada på växelriktaren.

Var hittar man SolarEdge teknisk support?

Besök den officiella webbplatsen: https://www.solaredge.com/service/support. Där hittar du kontakter, FAQ och programuppdateringar.

BRUKSANVISNING SE100KSYNERGYSET SolarEdge

3-fas växelriktare med synergiteknik

Snabbin Installationsguide

PN: SExxK-xxxxlxxxx

För Europa, APAC och Sydafrika Version 1.3

Teckenförklaring

OBS!

Denna symbol anger information avsedd till att hjälpa användaren att utnyttja produkten på optimalt vis.

OBSERVERA!

Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till skada på eller förstörelse av produkten. Fortsätt inte efter en observationsanvisning om de indikerade förhållandena inte förstås och följs helt.

WARNING!

Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till personskada eller dödsfall. Fortsätt inte efter en varningsanvisning tills de angivna förhållandena förstås och följs till fullo.

Denna symbol visas vid jordningspunkter i SolarEdgehandboken och på utrustningen.

Slå PÅ/AV växelströmbrytaren till huvudkretskortet och vänta 5 minuter

Slå PÅ/AV likströmbrytaren på synergihanteraren och vänta 5 minuter (Gäller endast för modeller med likströmbrytare)

Skär inte kabelkontakter

SPARA DESSA ANVISNINGAR – Denna handbok innehåller viktiga anvisningar för 3-fas växelriktaren som ska följas under installation och underhåll. Användande av denna utrustning på ett sätt som uttryckligen inte specificerats i detta document kan åsidosätta skyddsfunktioner i utrusningen

Använd SolarEdge Designer för att designa SolarEdgesystem https://designer.solaredge.com

Ladda ner SolarEdge Mapper för att mappa effektoptimerare

Laddaner

[NO TEXT]

[NO TEXT]

solar edge

1

Slutför registrering av anläggning och fysisk layout i monitoreringsportalen

4

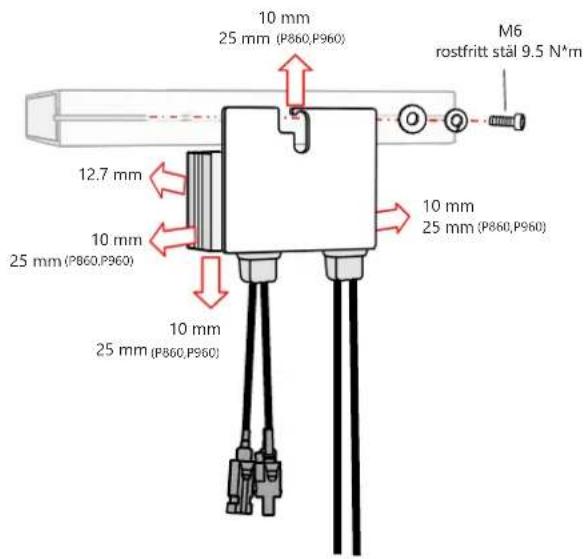

Installera effektoptimerare

10 mm 25 mm (P860,P960) M6 rostfritt stäl 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

solaredge

2

Upprätthålla avständ

solaredge

3

Avständ inomhus 20 cm där ärlig genomsnittlig högsta temperatur är lika med eller över 25 °C Avständ utomhus 10 cm 40 cm 15 cm 5 cm VARNING! Utrymmet framför växelriktaren måste hållas fritt av åtminstone en meter OBSERVERA! Blockera inte luftflöde Horisontell installation Håll mer än 10° På gallernät På metallbakstycke 30 cm Baksida mot baksida 100.8 cm 40 cm 116.8 cm 40 cm

solaredge

4

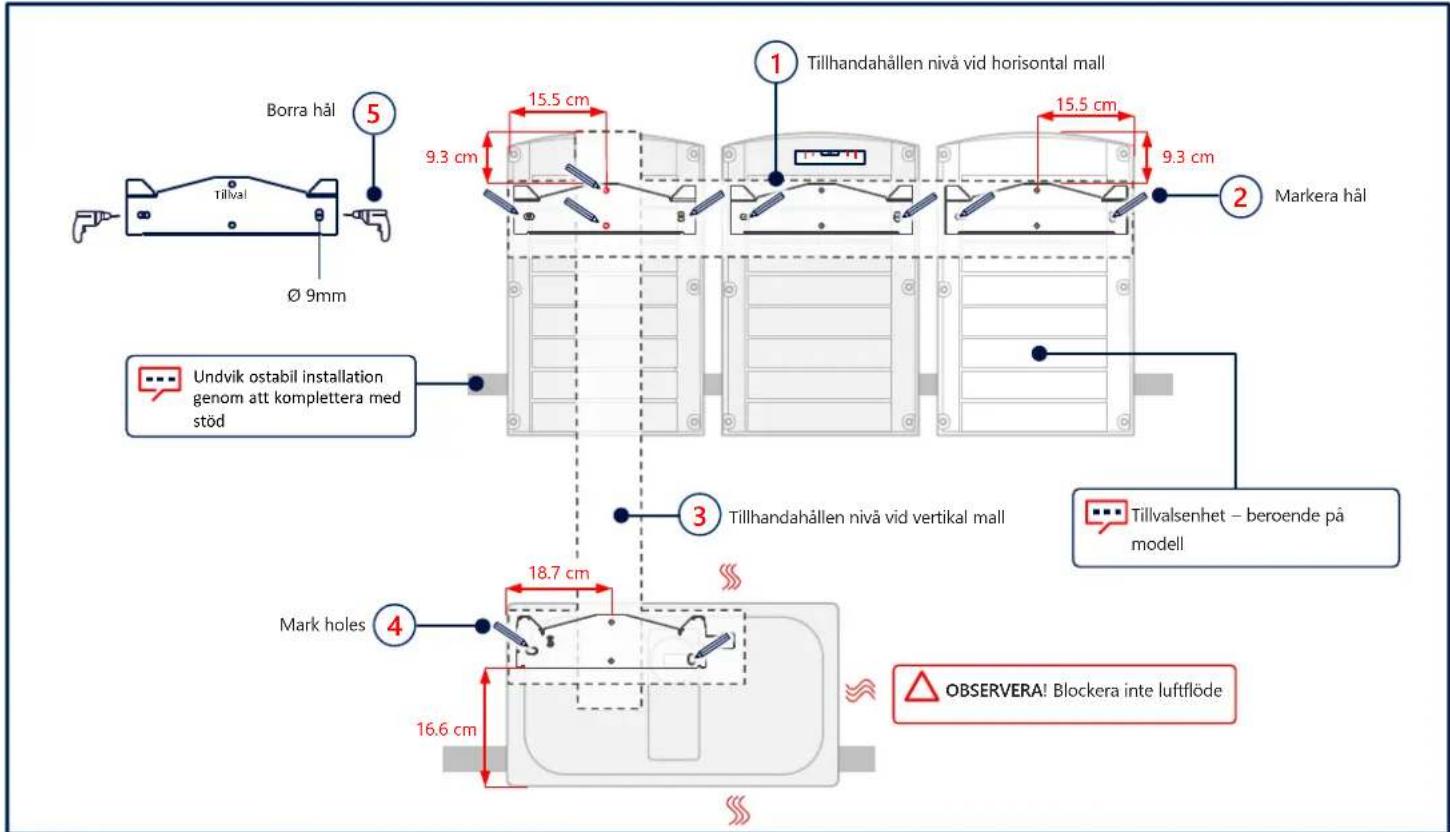

Markera och borra hål

Borra hål Ø 9mm 1 Tillhandahållen nivå vid horizontal mall 15.5 cm 9.3 cm 15.5 cm 9.3 cm Markera hål Undvik ostabil installation genom att komplettera med stöd 3 Tillhandahållen nivå vid vertikal mall Mark holes 18.7 cm 16.6 cm Tillvalsenhet – beroende på modell OBSERVERA! Blockera inte luftflöde

1 2 3 4 4 N*m 4 N*m För vänster- eller högerenheter, använd bara den yttre skruven 32KG

solaredge

6

Anslut kablar enligt märkning 1 2 3 OBSERVERA! Blockera inte luftflöde

Borttagning av skydd

solaredge

7

solar edge

8

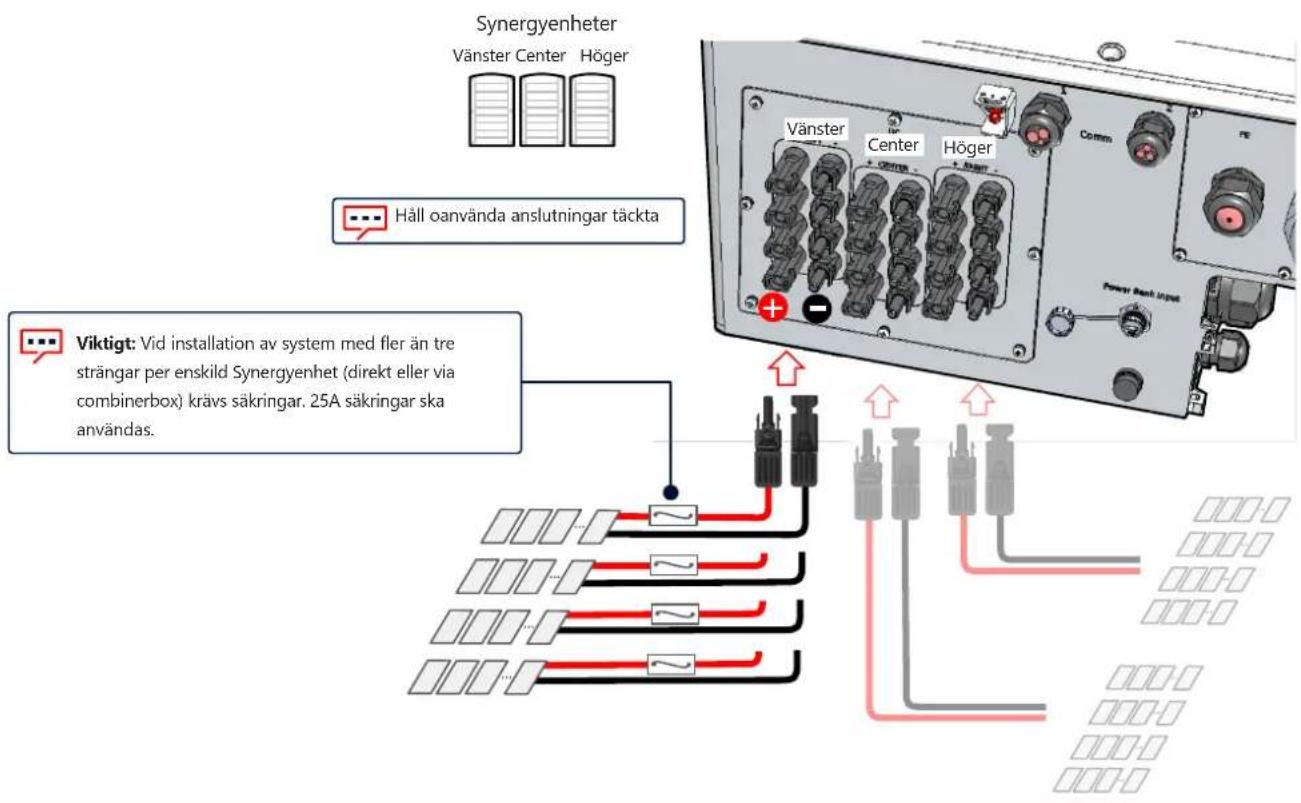

Anslutning av solcellsträngar

Synergyenheter Vänster Center Höger Häll oanvända anslutningar täckta Viktigt: Vid installation av system med fler än tre strängar per enskild Synergyenhet (direkt eller via combinerbox) krävs säkringar. 25A säkringar ska användas.

Anslut PV-strängar genom enkel dc-ingång

solaredge

8

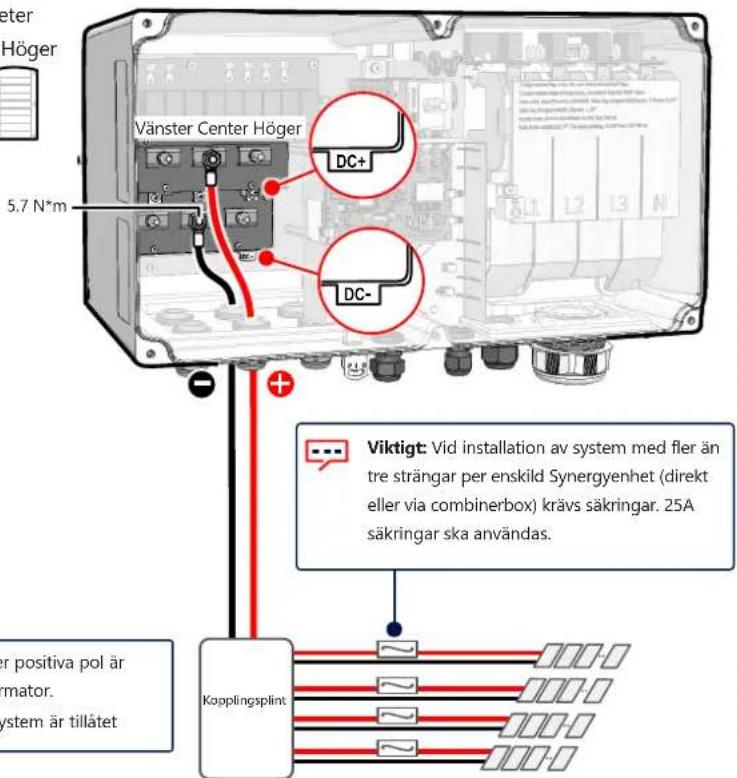

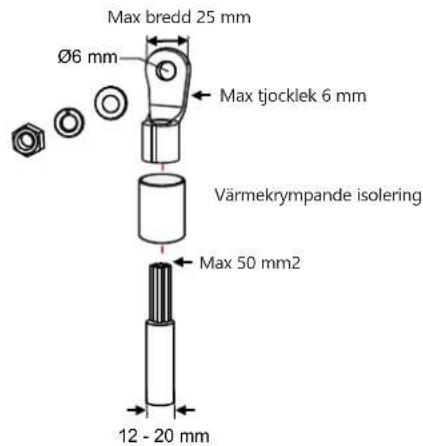

CAUTION!

• ANVÄND ENDAST kabelskor i bimetall för aluminiumtrådar
• ANVÄND ENDAST förtennade kabelskor för kopparledningar

Max bredd 25 mm Ø6 mm Max tjocklek 6 mm Värmekrympande isolering Max 50 mm2 12 - 20 mm

Synergyenheter
Vänster Center Höger

Vänster Center Höger DC+ DC- Viktigt: Vid installation av system med fler än tre strängar per enskild Synergyenhet (direkt eller via combinerbox) krävs säkringar. 25A säkringar ska användas. Kopplingsplint

Funktionsjord av DC-sidans negativa eller positiva pol är förbjudet då växelriktaren saknar transformator. Jordning av modulramar eller montagesystem är tillåtet

solar edge

9

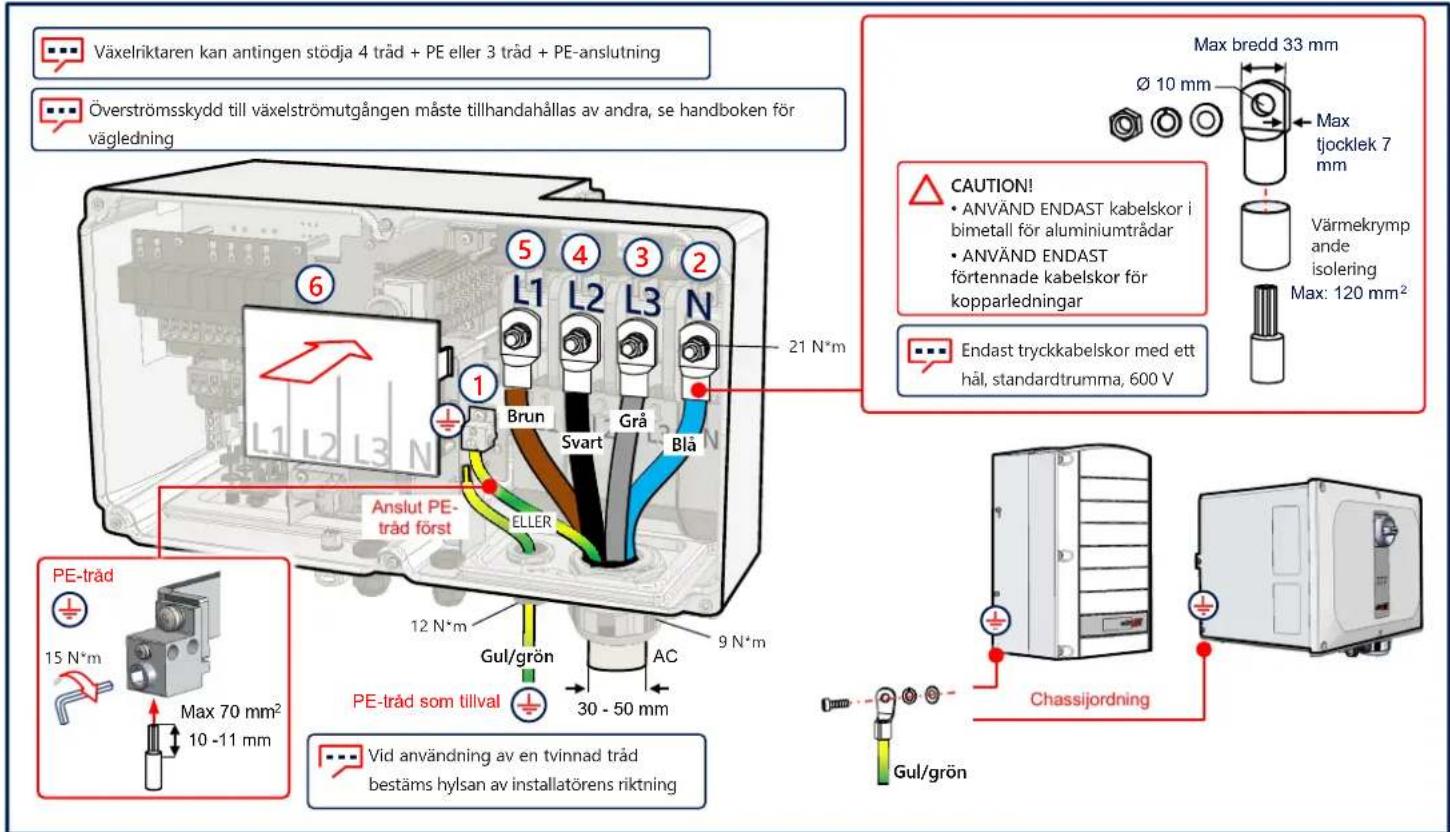

Anslutning växelström och skyddande jord (PE)

Växelriktaren kan antingen stödja 4 träd + PE eller 3 träd + PE-anslutning Överströmsskydd till växelströmutgången måste tillhandahållas av andra, se handboken för vägledning 6 5 4 3 2 L1 L2 L3 N 21 N*m Brun Svart Grå Blå ELLER Anslut PE- träd först 12 N*m Gul/grön AC 9 N*m PE-träd 15 N*m Max 70 mm² 10 -11 mm PE-träd som tillval 30 - 50 mm Vid användning av en tvinnad träd bestäms hylsan av installatörens riktning Max bredd 33 mm Ø 10 mm Max tjocklek 7 mm Värmekrymp ande isolering Max: 120 mm² Endast tryckkabelskor med ett häl, standardtrumma, 600 V Chassijordning Gul/grön

LAN-kommunikation

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

RS485-anslutning av flera växelriktare

COMM 2 1 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ 7 CAT6, treträdig, skamnad, partvinnad (0,2 - 1 mm2) 5 3 G A+ B- G A+ B- RS485-1 4

Wi-Fi-kommunikation (Tillval)

solar edge

12

För-driftsättning innan AC är ansluten (Tillval 1)

⑤ ↓ ② 3 5.5 N*m ① ④

Installerar skydd

solaredge

14

3.5 N*m ③ ② 1 2 3 4 5 6 7 8 9 10 solarisat

L1 L2 L3 N ①

solar edge

15

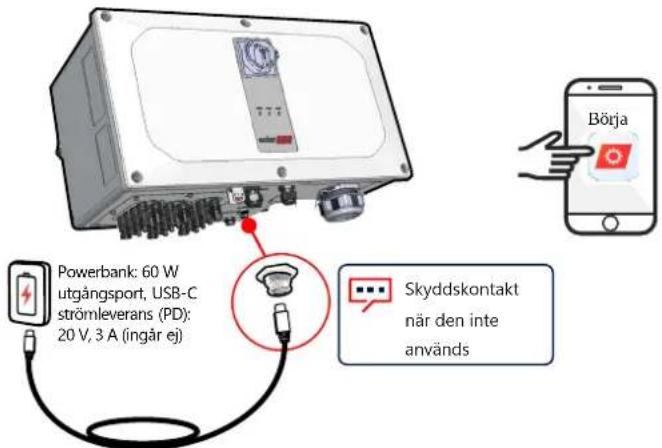

Driftsättning före när likström inte är ansluten (Tillval 1)

Ladda ner SolarEdge SetApp

Slå på (1) likströmsbrytare

Anslut powerbank

Starta och följ SetApp

Powerbank: 60 W utgångsport, USB-C strömleverans (PD): 20 V, 3 A (ingår ej) Skyddskontakt när den inte används

1 m, hane till hane, USB-C (ingår ej)

Driftsättning med växel- och likström (Tillval 2)

solaredge

16

Ladda ner SolarEdge SetApp

Slå på ström

Starta och följ SetApp

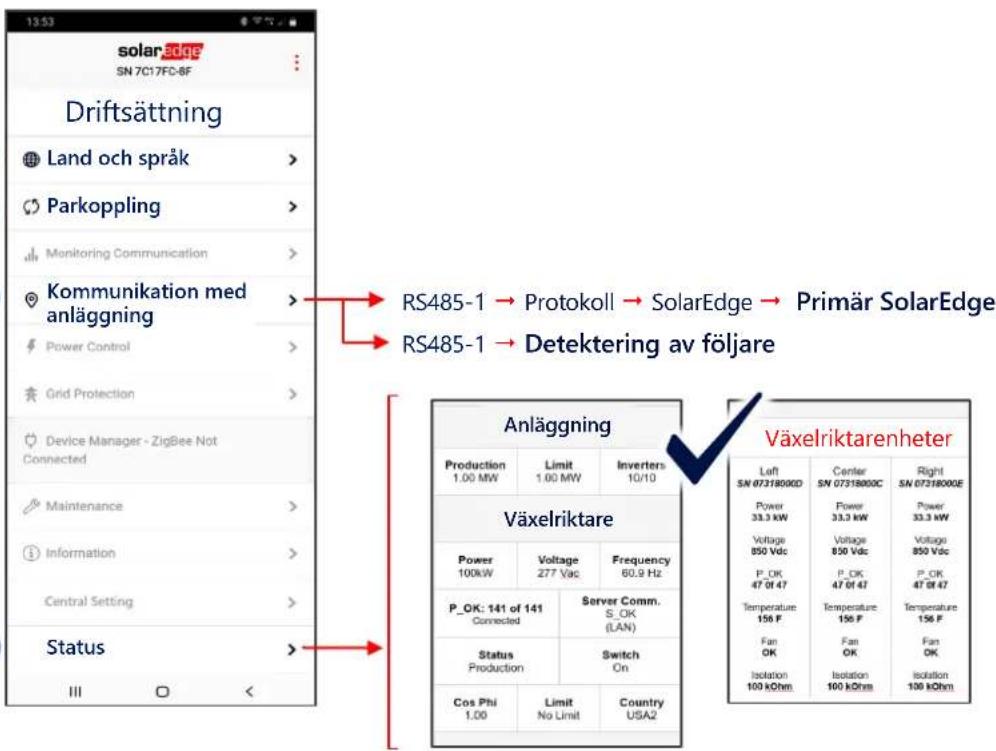

Driftsättning av primär växelriktare

1

2

3

4

solarEdge SN 7C17FC-8F Driftsättning Land och språk > Parkoppling > Monitoring Communication > Kommunikation med anläggning > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Status > III □ < RS485-1 → Protokoll → SolarEdge → Primär SolarEdge RS485-1 → Detektering av följare Anläggning Production 1.00 MW Limit 1.00 MW Inverters 10/10 Växelriktare Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Växelriktarenheter Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power Voltage 850 Vdc Voltage 850 Vdc Voltage P_OK 47 OF 47 P_OK 47 OF 47 P_OK Temperature 156 F Temperature 156 F Temperature Fan OK Fan OK Fan Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

LED-indikationer

solaredge

STRÖM KOMM FEL

Grön Blå Röd

System producerar ström

Växelspänning är ansluten, men systemet producerar inte ström

Växelriktare kommunicerar med monitoreringsportalen

Systemfel

solaredge

Support Kontaktinformation

Om du har tekniska problem avseende

SolarEdgeprodukter, vänligen kontakta oss:

Kan komma att ändras utan vidare meddelande.

Upphovsrätt © SolarEdge Inc. Alla rättigheter förbehållna. Mars 2021.
