M18 F2LM53 - Fűnyíró MILWAUKEE - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen M18 F2LM53 MILWAUKEE PDF formátumban.
| Terméktípus | Akkumulátoros önjáró fűnyíró |
| Márka | Milwaukee |
| Modell | M18 F2LM53 |
| Feszültség | 36 V (2 x 18 V) |
| Pengesebesség | 2800 / 3300 min⁻¹ (lassú/gyors) |
| Vágási szélesség | 533 mm |
| Vágási magasság tartomány | 25 - 100 mm |
| Gyűjtőkosár űrtartalma | 70 L |
| Tömeg (12,0 Ah akkumulátorral) | 38,5 kg |
| Védelmi osztály | IPX4 |
| Ajánlott üzemi hőmérséklet | -18 és +50 °C között |
| Ajánlott akkumulátorok | 2 x M18 HB12 |
| Ajánlott töltők | M12-18..., M1418C6 |
| Hangnyomásszint | 75,8 dB(A) (bizonytalanság 3 dB(A)) |
| Hangintenzitás szint | 93,3 dB(A) (bizonytalanság 3 dB(A)) |
| Rezgéskibocsátás értéke (normál penge) | 1,39 m/s² (bizonytalanság 1,5 m/s²) |
| Rezgéskibocsátás értéke (HP penge) | 2,41 m/s² (bizonytalanság 1,5 m/s²) |
| Haladási sebesség | 0-2,5 km/h (1. fokozat) és 0-6,5 km/h (5. fokozat) között |
| Fő funkciók | Önjáró, vágási magasság állítás, LED világítás, mulcsozó készlet, gyűjtőkosár |
| Karbantartás és tisztítás | A penge rendszeres élezése, tisztítás vízsugár nélkül, rögzítések ellenőrzése, MILWAUKEE eredeti alkatrészek használata |
| Biztonság | Automatikus leállítás túlterhelés esetén, védelem a kirepülő tárgyak ellen, személyek távol tartása (30 m), használat max 15°-os lejtőn, védőfelszerelés viselete (védőszemüveg, kesztyű, biztonsági cipő) |
| Pótalkatrészek és javíthatóság | Normál penge (ref. 4932 4798 18), HP penge (ref. 4932 4798 19), Burkolat (ref. 4932 4798 21). Javítás a Milwaukee szervizközpontokban |
| Általános információk | Gyártói garancia, akkumulátorok és WEEE hulladék újrahasznosítása gyűjtőhelyeken keresztül |
Gyakran ismételt kérdések - M18 F2LM53 MILWAUKEE
Felhasználói kérdések a következőről M18 F2LM53 MILWAUKEE
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűnyíró PDF formátumban ingyenesen! Találja meg kézikönyvét M18 F2LM53 - MILWAUKEE és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. M18 F2LM53 márka MILWAUKEE.
HASZNÁLATI ÚTMUTATÓ M18 F2LM53 MILWAUKEE
Eredeti használati utasítás Izvirna navodila
A leírást lásd a szöveges részben.
A levágott füvet komposztálja vagy ártalmatlanitsa zöldhulladékként.
Pokošeno travo odložite na kompost ali odstranite med biološke odpadke.
Odreze trave kompostirati ili zbrinuti kao biološko smeće.
Mülcsozó betét – a levágott fú a gyepen marad.
Nastavek za mulčenje – pokošena trava ostane na trati.
Umetak sitnjenja - rezani materijal ostaje ložati na travi.
Karbantartás, javítás, tiszítítás, stb. elott az akkumulatort ki kell venni a készülákből. Pred deli na stroju izvlectie izmeniljivi akumulator. Prije svih radova na stroju izvadití bateriju za zamjeru.
A gép csak 2 akkuval üzemell
Stroj deluje samo z dvema akumulatorjema!
Stroj radi samo sa 2 akumulatora!
Szigetelt fogófelület
Lassú fordulatszám van előre beállítva. Szükség esetén az
elektronika automatikusan megnöveli a fordulatszámot. A magas fordulatszámot azonban tartósan is be lehet állítani
A vágóléket mindig csak húzva, reszelővel állítsa be. Az ékezés szolg 30°. Továbki ütműtatisokhoz lásd a KARBANTARTÁS c. részt.
Rezila esrite samo s pilo. Kot brušenia 30°

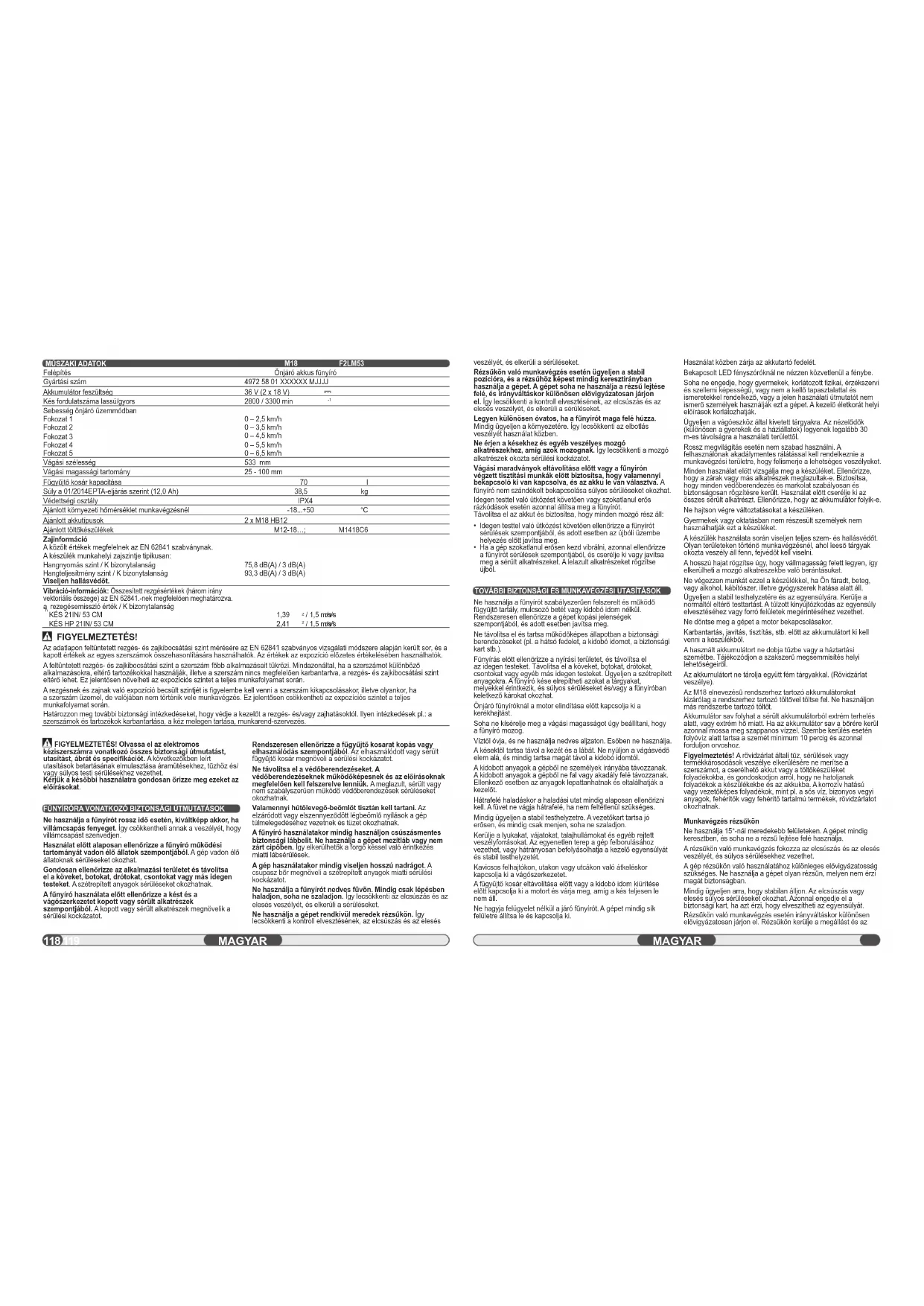

| MUSZAKI ADATOK | M18 | F2LM53 |
| Felópítés | Önjáró ékkus fünyíró | |
| Gyártasi szám | 4972 58 01 XXXXXX MJJJ | |
| Akkumulátor feszültség | 36 V (2 x 18 V) | — |
| Kés fordulatszáma lassúlgyors | 2800 / 3300 min | -1 |
| Sebesség önjáró üzemmódban | ||
| Fokozat 1 | 0 – 2,5 km/h | |
| Fokozat 2 | 0 – 3,5 km/h | |
| Fokozat 3 | 0 – 4,5 km/h | |
| Fokozat 4 | 0 – 5,5 km/h | |
| Fokozat 5 | 0 – 6,5 km/h | |
| Vágási szélesség | 533 mm | |
| Vágási megassági tartomány | 25 - 100 mm | |
| Fögyűjtő kosár kapacitása | 70 | 1 |
| Súly a 01/2014EPTA-eljárás szerint (12,0 Ah) | 38,5 | kg |
| Védottségi osztály | IPX4 | |
| Ajánlott környezelt hőmérséklet munkavégzésnél | -18...+50 | °C |
| Ajánlott akkutipusok | 2 x M18 HB12 | |
| Ajánlott töltökészülékek | M12-18... | M1418C6 |
| Zajinformáció | ||
| A között értékek megfelelnek az EN 62841 szabványnak. | ||
| A készülék munkahelyi zajszintje tipikusan: | ||
| Hangnyomás szint / K bizonytalanság | 75,8 dB(A) / 3 dB(A) | |
| Hangteljesítényen szint / K bizonytalanság | 93,3 dB(A) / 3 dB(A) | |
| Viseljen hallasvedőt. | ||
| Vibráció-információk: Összeslott rezgésértékek (három irány vektorilis összege) az EN 62841.-nek megfeleően meghatározva. | ||
| a. rezegésemisszó érték / K bizonytalanság | ||
| KES 211N/ 53 CM | 1,39 | ^a / 1,5 m/s |
| KES HP 211N/ 53 CM | 2,41 | ^a / 1,5 m/s |
FIGYELMEZTETÉS!
Az adatlapon feltüntelett rezgés- és zajkibocsátási szint mérésére az EN 62841 szabványos vizsgálati módszere alapján került sor, és a kapott értékek az egyes szerszámok összehasonlítására használhatók. Az értékek az expozíció előzetes értékelésében használhatók.
A feltüntetett rezgés- és zajikbocsátási szint a szerszám fóbb alkalmazásait tükrozi. Mindazonáltal, ha a szerszámot különböző alkalmazásokra, eltérő tartozékokkal használják, illetve a szerszám nincs megfelelően karbantartva, a rezgés- és zajikbocsátási szint eltérő lehet. Ez jelentísen növelhelú az expozícios szintel a teljes munkafolyamal során.
A rezgésnek és zajnak való expozíció becsült szintjét is figyelembe kell venni a szerszám kikapcsolásakor, ilelve olyankor, ha a szerszám üzemel, de valójában nem történik vele munkavégzés. Éz jelentösen csökkentheti az expozíciós szintet a teljes munkafolyamat során.
Határozzon meg további biztonsági intézkedéseket, hogy védje a kezelől a rezgés- és/vagy zajhatásoktól. Ilyen intézkedések pl.: a szerszámok és tartozékok karbantartása, a kéz melegen tartása, munkarend-szervezés.
FIGYELMEZTETÉS! Olvassa el az elektromos
kéziszerszámra vonatkozó összes biztonsági útmutatást,
utasítást, abrat és specinkáclot. A kövekezökben leirt utasítások betartásának elmulasztása áramütésekhez, tüzhöz és/ vagy súlyos lasji serülésekhez vezethel.
Kérjük a késöbbi használatra gondosan örizze meg ezeket az elöírásokat.
FÜNYİRÖRA VONATKOZÓ BIZTONSÁGI ÜTMUTATÁSOK
Ne használja a fünyirót rossz idő esetén, kiváltképp akkor, ha villámcsapás fenyeget. Így csökkentheti annak a veszélyét, hogy villámcsapást szenvedjen.
Használat előtt alaposan ellenőrlizze a fünyíró működési tartományát vadon élő állatok szempontjából. A gép vadon élő állatoknak sérüléseket okozhat.
Gondosan ellenőrizze az alkalmazási területet és távolitsa el a köveket, botokat, drótokat, csontokat vagy más idegen testeket. A szétrepitett anyagok sérüléseket okozhatnak.
A fünyirő használata előtt ellenőrizze a kést és a vágószerkezetet kopott vagy sérült alkatrészek szempontjából. A kopott vagy sérült alkatrészek megnövelik a sérülési kockázatot.
Rendszeresen ellenörizze a fügyüjtő kosarat kopás vagy elhasználódás szempontjából. Az elhasználódott vagy serült fügyüjtő kosár megnöveli a sérülési kockázatot.
Ne távolitsa el a védőberendezéseket. A védőberendezéseknek működőképesnek és az előírásoknak megfelelően kell felszerelve lennülk. A meglazult, sérült vagy nem szabályszerűen működő védőberendezések sérüléseket okozhatnak.
Valamennyi hütölevegő-beömlöt tisztán kell tartani. Az elzáródott vagy elszennyeződött légbeömlő nyilások a gép túlmelegedésehez vezetnek és tüzet okozhatnak.
A fünyíró használatakor mindig használjon csúszásmentes biztonsági lábbelit. Ne használja a gépet mezítláb vagy nem zárt cipőben. Igy elkerülhetők a forgó kessel való érintkezés miatti lábsérülések.
A gép használatakor mindig viseljen hosszú nadrágot. A csupasz bör megnöveli a szérepitett anyagok miatti serülési kockázatot.
Ne használja a fünyírót nedves füvön. Mindig csak lépésben haladjon, soha ne szaladjon. Igy lecsökkenti az elcsúszás és az elesés veszélyét, és elkerüli a sérüléseket.
Ne használja a gépet rendkívül meredek rézsükön. Igy lecsökkenti a kontroll elvesztésének, az elsúszás és az elesés
veszélyét, és elkerüli a sérüléseket.
Rézsükön való munkavégzés esetén ügyeljen a stabil poziclóra, és a rézsűhöz képest mindig keresztirányban használja a gépet. A gépet soha ne használja a rézsű lejtése felé, és irányváltáskor különösen elővigyázatosan járjon el. Igy lecsökkenti a kontroll elvesztésének, az elcsítiszás és az elesés veszélyét, és elkerúli a serüleseket.
Legyen különösen óvatos, ha a fünyirót maga felé húzza. Mindig ügyeljen a környezetére. Így lecsökkenti az elbotlás veszelyét használat közben.
Ne érjen a késekhez és egyéb veszélyes mozgó
alkatrészekhez, amig azok mozognak. Igy lecsökkenti a mozgó alkatrészek okozla sénjilési korkázatnt
Vágási maradványok eltávolitása előtt vagy a fünyirón végzett tisztítási munkák előtt biztosítsa, hogy valamennyi bekapcsoló ki van kapcsolva, és az akku le van választva. A
fūnyiró nem szándékott bekapcsolása súlyos sérüléseket okozhat. Idegen testtel való ütközést követően vagy szokatlanul erős rázkócások esetén azonnal állítsa meg a fūnyirót.
Távolítsa el az akkut és bizlosítsa, hogy minden mozgó rész áll:
Idegen testtel való útközést követően ellenőrizze a fűnyírót sérülések szempontjából, és adott eselben az újbóli üzembe helyvezés előtt javítsa meg.
Ha a gép szokatlanul erősen kezd vibrálni, azonnal ellenőrizze a fünyirót sérülések szempontjából, és cserélje ki vagy javítsa meg a sérült alkatrészekel. A lelazult alkatrészeket rögzítse újból.
TOVÁBBI BIZTONSÁGI ÉS MUNKAVÉGZÉSI UTASÍTÁSOK
Ne használja a fünyírót szabályszerűen felszerelt és működő fügyűjtő tartály. mulcsozó betét vagy kidobó idom nélkül. Rendszeresen ellenőrizze a gépet kopási jelenségek szempontjából, és adott eselben javitsa meg.
Ne távolítsa el és tartsa működöképes állapotban a biztonsági berendezéseket (pl. a hátsó fedelet, a kidobó idomot, a biztonsági kart stb.).
Fünyírás előtt ellenőrizze a nyírási területet, és távolítsa el az idegen testeket. Távolítsa el a kövekel, botokat, drótokat, csontokat vagy egyéb más idegen testeket. Ugyeljen a szétrepített anyagokra. A fünyíró kése elrepiítheti azokat a tárgyakat, melyekkel érintkezik, és súlyos serüleseket és/vagy a fünyíroban keletkezó károkat okozhat.
Önjáró fünyíróknál a motor elindítása előtt kapcsolja ki a kerékhajtást.
Soha ne kisérelje meg a vágási magasságot úgy beállítani, hogy a fünyíró mozog.
Víztól óvja, és ne használja nedves aljzaton. Esőben ne használja. A késektől tartsa távol a kezét és a lábát. Ne nyúljon a vágásvédő elem alá, és mindig tartsa magát távol a kidobó idomtól.
A kidobott anyagok a gépböl ne személyek irányába távozzanak. A kidobott anyagok a gépböl ne fal vagy akadály felé távozzanak. Ellenkező esetben az anyagok lepattanhatnak és eltalálhatják a kezelőt.
Hátrafelé haladáskor a haladási utat mindig alaposan ellenőrizni kell. A füvet ne vágja hátrafelé, ha nem feltétlenül szükséges.
Mindig ügyeljen a stabil testhelyzetre. A vezetőkart tartsa jó erösen, és mindig csak menjen, soha ne szaladjon.
Kerülje a lyukakat, vájatokat, talajhullámokat és egyéb rejett veszelyforrásokat. Az egyenellen terep a gép felborulásához vezethet, vagy hátrányosan befolyásolhatja a kezelő egyensúlyát és stabil testhelyzetét.
Kavicsos felhajtókon, utakon vagy utcákon való átkeléskor kapcsolja ki a vágöszerkezetet.
A fügyüjtő kosár eltávolítása előtt vagy a kidobó idom kiürtése előtt kapcsolja ki a motort és várja meg, amíg a kés teljesen le nem áll.
Ne hagyja felügyelet nélkül a járó fünyírót. A gépet mindig sík felületre állítsa le és kapcsolja ki.
Használat közben zárja az akkutartó fedelét.
Bekapcsolt LED fényszóróknál ne nézzen közvetlenül a fénybe. Soha ne engedje, hogy gyermekek, korlátoztott fizikai, érzékszervi és szellemi képességű, vagy na a kellő tapasztalattal és ismeretekkel rendelkező, vagy a jelen használati útmutatót nem ismerő személyek használják ezt a gépet. A kezelő életkorát helyi előírások korlátozhatják.
Ügyeljen a vágóeszköz által kivetett tárgyakra. Az nézelődök (különösen a gyerekek és a háziállatok) legyenek legalább 30 m-es távolságra a használati területtöl.
Rossz megvilágítás esotén nem szabad használni. A felhasznalónak akadálymentes rátálással kell rendezkeznie a munkavégzési területre, hogy felismerje a lehetséges veszélyeket. Minden használat előtt vizsgálja meg a készülékélet. Ellenőrizze, hogy a zárak vagy más alkatrészek meglazultak-e. Biztositsa, hogy minden védőberendezés és markolat bizályosan és biztonságosan rögzítóres került. Használat előtt cserölje ki az összes sérült alkatrészt. Ellenőrizze, hogy az akkumulátor folyik-e.
Ne hajtson vegre valtoziatasokat a keszüleken.
Gyermekek vagy oktatásban nem részesült személyek nem használhatják ezt a készüléket.
A készülék használata során viseljen teljes szem- és hallásvédőt. Olyan területeken történő munkavégzésnél, ahol leeső tárgyak okozta veszély áll fenn. fejvédőt kell viselni.
A hosszú hajat rögzítse úgy, hogy vállmagasság felett legyen, így elkerülheti a mozgó alkatrészekbe való berántasukat.
Ne végezzen munkát ezzel a készülékkel, ha Ön fáradt, beteg, vagy alkohol, kábítószer, illetve gyógyszerek hatása alatt állí. Ügyeljen a stabil testhelyzetére és az egyensúlyára. Kerülje a normaltól eltérő testtartást. A túlóott kinyújtózkodás az egyensúly elvesztéséhez vagy fornó felületek megérintésénez vezethet.
Ne döntse meg a gépet a motor bekapcsolásakor.
Karbantartás, javítás, tisztítás, stb. előtt az akkumulátort ki kell venni a készülékböl.
A használt akkumulátort ne dobja tüzbe vagy a háztartási szemétbe. Tájékozódjon a szakszerű megsemmisítés helyi lehetőségeiről.
Az akkumulátort ne tárolja egyült fém tárgyakkal. (Rövidzárlat veszélye).
Az M18 einevezésü rendszerhez tartozó akkumulátorokat kizárólag a rendszerhez tartozó töltövel töltse fel. Ne használjon más rendszerbe tartozó töltől.
Akkumulátor sav folyhat a sérült akkumulátorból extrém terhelés alatt, vagy extrém hő miatt. Ha az akkumulátor sav a börére kerül azonnal mossa meg szappanos vizzel. Szembe kerülés esetén folyóviz alatt tartsa a szemét minimum 10 percig és azonnal forduljon orvoshoz.
Figyelmeztetés! A rövidzárlat általi tűz, sérülések vagy termékkárosodások veszélye elkerulesére ne merítse a szerszámot, a cserélhető akkut vagy a töltőkészüléket folyadékokta, és gondoskodjon amól, hogy ne hatoljanak folyadékok a készülékebe és az akkukba. A korrozív hatású vagy vezetőképes folyadékok, mint pl. a sós viz, bizonyos vegyi anyagok, fehérítők vagy fehérítő tartalmú termékek. rövidzárlatot okozhatnak.
Munkavégzés rézsükön
Ne használja 15"-nál meredekebb felületeken. A gépet mindig keresztben, és soha ne a rézsű lejtése felé használja. A rézsükön való munkavégzés fokozza az elcsúszás és az elesés veszélyét, és súlyos sérülésekhez vezethet.
A gép rézsükön való használatához különleges elővigyázatosság szükséges. Ne használja a gépet olyan rézsün, melyen nem érzí magát biztonságban.
Mindig ügyeljen arra, hogy stabilan álljon. Az elcsúszás vagy elesés súlyos sérüléseket okozhat. Azonnal engedje el a biztonsági kart, ha azt érzi, hogy elveszítheti az egyensúlyát. Részükön való munkavégzés esetén irányváltáskor különösen elövtgyázatosan járjon el. Részükön kerülje a megállást és az
elindulást. Kerülje a hirtelen sebesség- és irányváltásokat. A fordulási manövereket lassan és lépésenként hajtsa végre.
A lejtők szélein különösen óvatosan járjon el.
Ne használja a gépet, ha a hajtást, az irányítást vagy a stabilitást hátrányos befolyások érik. A kerekek kikapcsolt hajtásnál is csúszhatnak.
Tartsa a gépet a rézsü lejtése irányában mindig jól az ellenőrzése alatt. Ne hajtson le üresjaratban a rézsün.
Fügyűjtő kosárral való használat esetén legyen különösen elővigyázatos. A nehéz fügyűjtő kosár befolyásolhatja a gép stabilitását.
Kerülje el a lyukakat, vájatokat, köveket, rejteti idegen testeket vagy talajhullámokat, mivel ezek elcsúszás-, ill. bottlásveszélyt jelentenek. Az akadályokat eltakarhatja a magas fü. Távolltsa el az olyan tárgyakat, mint pl. kövek, ágak slb., melyek bottlásveszélyt jelentenek, vagy amelyeket a vágószerkezel szétrepíthet.
RENDELTETÉSSZERÚ HASZNÁLAT
Az akkumulátoros fünyirő csak szabadban törlénő használatra készült.
A kerti kisgép talajmagasságban végzett fünyírásra szolgál. A gép kiegészítő kerékhajtással rendelkező, kézi vezetésű fünyíró (önjáró).
Csak akkor kapcsolja be a fünyirót, ha valamennyi kerék érinti a talajt. Ne húzassa magát a géppel, vagy ne üljön rá.
Az eszközt csak a megadottak szerint, rendeltetésszerüen szabad használni.
FENNMARADÓ KOCKÁZAT
Fennmaradó veszélyek még a termék szabálycs használata mellett sem zárhatók ki teljes egészeben. Az alkalmazás során a következő kockázatok merülhetnek fel, ezért a kezelőnek be kell tartania az alábbiakat:
• Vibráció okozla sérülések.
A készülékel az e célra szolgáló markolatoknál fogja meg és korlátozza a munka- és expozíciós időt.
• A zajterhelés halláskárosodást okozhat.
Viseljen hallásvédöt és korlátozza az expozíciós időt.
- Szennyrészecskék által okozott szemserülések. Viseljen mindig védőszeműveget, erős hosszú nadrágot, kesztyüt és ellenálló lábbelit.
- Mérgező porok belélegzése
LI-ION AKKUKRA VONATKOZÓ ÚTMUTATÁSOK
Li-ion akkuk hasznälata
A hosszabb ideig nem használt csereakkumulátorokat használat előtt fel kell tölteni.
Az 50°C feletti hömérséklet csökkenti a csereakkumulátor teljesítményét. Kerülje a napsugárzás, vagy fütés általi hosszabb felmelegedést.
A töltö és az akkumulátor csatlakozóit mindig tisztán kell tartani. Az optimális élettartam érdekében használat után az akkukat teljesen fel kell tölteni.
A lehetőleg hosszú élettartamhoz az akkukat feltöltés után ki kell venni a töltökészülékööl.
Az akku 30 napot meghaladó tárolása esetén:
Az akkumulátort száraz helyen, 27 °C alatti hömérsékleten tárolja. Az akkut kb. 30-50%-os töltöttségi állapotban kell tárolni. Az akkut 6 havonta újra fel kell tölteni.
Akku-tülterhelés elleni védelem Li-ion akkuknál
Az akku nagyon nagy áramfelhasználása következtében fellépő túlterhelése esetén - pl. rendkívül magas forgatónyomatékok, a fűró megszonulása, hirtelen leállás vagy rövidzárlat miatt – az elektromos szerszám 5 másodpercen keresztül vibrál, a töltéskijelző villog és az elektromos szerszám magától kikapcosol.
Az újbóli bekapcsoláshoz engedje el a nyomókapcsolót, majd kapcsolja be ismét.
Rendkivüli terheléseknél az akku túlságosan felmelegszik. Ebben az eselben a töltéskijelző minden lämpája addig villog, amig az akku le nem hül. Ha a töltéskijelző kialszik, utána tovább lehet dolgozni.
Li-ion akkuk szállítása
A lítium-ion akkuk a veszélyes áruk szállítására vonatkozó törvényi rendelkezések hatalya alá tartoznak.
Az ilyen akkuk szállításának a helyi, országos és nemzeiközi előirások és rendelkezések belartása mellett kell történnie.
- A fogyasztók minden további nélkül szállíthatják az ilyen akkukat közúton.
• A lltium-ion akkuk szállítmányozási vállalatok általi kereskedelni célú szállítására a veszélyes áruk szállítására vontakozó rendelkezések ervényese. A kiszallítás előkészítését és a szállítást kizárólag megfelelő képzetlségű szernélyek végezhetik. A teljes folyamatnak szakmal felügyelet alatt kell történnie.
A következő pontokat kell figyelembe venni akkuk szállításakor:
- Biztositsa, hogy a rövidzárlatok elkerülése érdekében az érintkezők védve és szigetelve loqvenek.
- Ügyeljen arra, hogy az akkucsomag ne tudjon elcsüszni a csomangoláson belül
- Tilos sérült vagy kifolyt akkukat szállítani.
További útmutatásokért forduljon szállítmányozási vállalatához.
A MÜKÖDÉS LEÍRÁSA
-
Hátsó fedél
-
Hälsö foganbyü
-
Töllóri állapot köjel
-
Turbesi alapot kij
-
Moračinikiti
-
Magassagaino
-
Akkutarto rekesz
-
Elulso togantyu
-
LED fényszóró
-
Vágószerkezel
-
Vágószerkezet/gép indltása gomb
-
Kerékhajtás belki és sebességszabályozás billenőkapcsoló
-
Vezetökar
-
Biztonsági kar
-
Kerékhajtás sebességszabályozás
-
Kés fordulatszáma lassú/qvors gomb
-
LED fényszóró be/ki gomb
-
Vezetökar-rögzítő
-
Vezetőkar-beállító
-
Fünyüjöl kosár
-
Hátsó kidobó idom
-
Mulcsozó belét
ÁLTALÁNOS ÚTMUTATÁSOK
Az akku működési ideje függ a fű állapotától, hosszától és sürűségétől. Állítsa be a fűnyíró vágási magasságát a fű aktuális állapotához.
Az optimális eredmény érdekében mindig maximum a szárhossz egyharmadát vágja le.
- Magas fü vágása esetén a maximális vágási teljesítmény eléréséhez és a levágott fü kidobásának lehetővé tételéhez csökkentse le a sebességet.
- Ne vágjon nedves füvet. Éllenkező esetben a levágott fü a gép aljára tapad, és a gép nem tudja összegyűjteni, ill. kidobni.
- Lehetséges, hogy friss vagy vastag fühöz nagyobb vágási magasság szükséges.
- Ha össze szeretné gyűjteni a levágott füvet, akkor szerelje le a mulcsozó betétet, és helyezze fel a fügyűjtő kosarat. Ugyeljen
arra, hagy a felsö csapófedél megfelelően zárva legyen.
Rendszéresen üritse ki a fügyűjtő kosarat, mivel ellénkező esetben a kidobó idomot eltömiti a levágott fü.
• Ha a levágott füvet trägyázás céljából a gyepen kívánja hagyni, akkor helyezze be a mulcsozó betétet, és a kidobó ídom lefedésére csukja le a felső csapófedelet. Ebben az eselben nincs szükség fügyűtő kosárra.
• A fünyiró akkor működik a legjobban, ha előre tolják, ill. előre halad.
• Minél nagycbb a vágási magasság, annál hosszabb az akku működési ideje.
A gép megakadásának megszüntetése
- Kapcsolja ki a fünyirót és távolitsa el az akkut. Biztosílsa, hogy valamennyi mozgó rész áll.
• A gép megakadásainak ellenőrzéséhez, ill. megszűnteléséhez mindig nehéz munkákhoz való védőkesztvüt kell viselni.
- A kések nagyon élesek, és a megakadást is okozhatja éles peremű tárgy.
• Vegye le a fügyűjtő kosarat, és óvatosan keresse a megakadás okát és szünlesse meg.
- Ellenőrizze a kidobó idomot eltömödés szempontjából, és szüntesse meg az eltömödést.
- Fordítsa a funylrót az oldalára, majd ellenörizze az alját és a kés körüli területel. Ovalosan szüntesse meg a megakadás okát. Vegye fi gyelembe, hogy a kés a tisztítás közben foroghat.
SZÁLLÍTÁS ÉS TÁROLÁS
A fünyíró felemelésekor vagy mozgatásakor vegye igénybe egy második személy segítségét. A fünyíró nagyon nehéz. A gép felemelésekor ügyeljen arra, hogy stabilan, a hátát kímélve álljon. Szállítás és tárolás előtt állítsa le és hagyja lehülni a gépet. Vegye ki az akkumulátort a termékból.
Minden idegen anyagtól tisztítsa meg a terméket. Hűvös, száraz és jól szellőztelett, gyerekektől elzárt helyiségben tárolja. Ne tárolja olyan oxidálószerek közelében, mint pl. kerti munkáknál használatos vegyszerek vagy jégmentesítő sók. Ne tárolja a szabadban.
Járművekben történő szállításhoz rögzílse ki a gépet elmozdulás vagy leesés ellen, a személyi sérülés és a gép károsodásának elkerülése érdekében.
TARTOZÉKOK
Milwaukee cikkszám Alkatrész
4932 4798 18 KÉS 21IN/53 CM
4932 4798 19 KÉS HP 21IN/53 CM
4932 4798 21 FEDÉL 21IN/53 CM
KARBANTARTÁS
Rendszeres idöközönként ellenörizze, hogy a kés és valamennyi rögzítő- és beállítócsavar szorosan meg legyen húzva.
Rendszeresen ellenörizze a fügyüjtö kosarat, és kopási vagy elhasználódási jelenségek eseten cserélje újra.
A fünyirót ne locsolja le slaggal, hogy ne jusson víz a gépbe vagy az elektromos csatlakozókba.
Távolltsa el az akkut, ha karbantartást, szerelést, beállítást vagy tisztítást végez, vagy ha nem használja a gépet.
A fünylrót gondos tartsa karban. Az optimális eredményekért és a biztonságos munkavégzésért a késéleket mindig tartsa élesen és tisztán.
Csak eredeti MILWAUKEE pótkéseket használjon.
A kések gondozásakor legyen nagyon óvatos. Tekerje be a kést/késeket, vagy használjon védökesztyűt. A sérült késeket ki kell cserélni. Ne pórbálja meg megjavítani vagy módosítani a késeket.
Csak a gyártó eredeti cserealkatrészeit, tartozékait és tartozékait
használja. Ennek elmulasztása lehetséges sérülést okozhat, hozzájárulhat a rossz teljesítményhez, és érvénytelenítheti a garanciát.
A tompa kést mindkét oldalon egyenletesen élezze meg, hogy ne forogjon kiegyensülyozatlanul.
Alaposan tisztilsa meg a kést, és ellenőrizze, hogy útésmentesen forog-e. Ehhez helyezzen egy vékony tót a középső nyilásba, és forgassa meg rajta a kést vizszintesen. A túnek szintén vizszintes helyzetben kell lenne. Ha a kés nem útésmentesen forog körbe, akkor addig távolítson el további anyagot a nehezebb. ill. melyebben belögő oldalaról, amig a kés útésmentesen nem forog körbe. A kés akkor forog körbe útésmentesen, ha egyenletesen forog anélkül, hogy valamely oldalán mélyebben belgona.
Gserélie ki a kést, ha elhailott vagy kicsorbult. A
kiegyensúlyozatlan kés rezgéseket idézhet elő és károkat okozhat a fünyirón, vagy sérülésekhez vezethet.
Csak Milwaukee tartozékokat és Milwaukee półalkatrészeket szabad használni. Az olyan elemeket, melyek cseréje nincs ismertetve, cseréltesse ki Milwaukee szervizzel (lásd Garancia/ Ugyfelszolgálat címei kiadványt).
Igény esetén a készülékről robbantott rajz kérfető a géptípus és a teljesítménycímként található hatjegyű szám megadásával az Ön vevőszolgálatánál, vagy közvetlenül a Techtronic Industries GmbH-tól a Max-Eyth-Straße 10, 71364 Winnenden. Németország címen.
SZIMBÓLUMOK
Kérjük alaposan olvassa el a tájékoztatót mielött a gépet használja.
FIGYELEM! FIGYELMEZTETÉS! VESZÉLY!
Karbantartás, javítás, tiszítás, stb. előtt az akkumulátort ki kell venni a készülékoöl.
Munkavégzés közben ajánlatos védőszeműveget viselni.
Hallásvédő eszköz használata ajánlott!
Hordjon védökesztyüt!
Viseljen hosszú nadrágot
Viseljen biztonsági cipötl
Használat előtt olvassa el és értelmezze a kezelési útmutatót. Vegyen fi gyellembe valamennyi fi gyelmeztetést és biztonsági utmutatást.
FIGYELMEZTETÉS – Ügyeljen a szélnepülő anyagokra – Tartsa távol a közelben tartózkodó személyeket.
FIGYELMEZTETÉS – A késeklől lartsa távol a kezét és a lábát. Karbantartási munkák elött. távolitsa el az akkut.
FIGYELEM! - Emelési veszély. Sérülést okozhal. Ne nézzen a bekapcsolt fényforrásba.
VESZÉLY – Tartsa távol a kezét és a lábát.
Összenyomódás veszélye
Esötöl védeni kell.
A gépet mindig keresztben, és soha ne a rézsü lejtese felé használja. Ne használja 15°-nál meredekebb felületeken.
Ne nyirjon füvet esöben vagy nedves időjarás körülmények között.
A fünyiró emelését vagy mozgatását ketben végezzék
A gép felemelésekor ügyeljen arra, hogy stabilan, a hátát kimélve álljon.
A garantált hangteljesítményszint 96 dB.
Vigyázal! Áramütés veszelye.
A funyírót ne locsolja le slaggal, hogy ne jusson víz a gépbe vagy az elektromos csatlakozókba.
Vágószerkezet indítása gomb.
Kés fordulatszáma lassú'gyors gomb.
Fényszóró BE/KI gomb,
magasabb max. sebesség
alacsonyabb max. sebesség
Két M18-as akku szükséges.
Azokat a tartozékokat, amelyek gyánilag nincsenek a készülékhez mellékelve, kulön lehet meqrendelni.
A hulladékelemeket, az elektromos és elektronikus berendezések hulladékait nem szabad a háztartlas: hulladékkal együtt ártalmallanitani. A hulladékelemeket, az elektromos és elektronikus berendezések hulladékait elkülönítve kell gyűjleni és ártalmallanitani.
Az ártalmallanítás előtt távolitsa el a hulladékelemeket, a hulladékakkumulátorokat és az izzókat a berendezésekből.
A helyi halóságoknál vagy szakkereskedőjénél táje- kozódjon a hulladékudvarokról és gyűjtőhelyekról. A helyi rendelkezésektöl függöen a kiskereskedők kötelesek lehetnek a hulladékelemeket, az elek- tromos és elektronikus berendezések hulladékait inogenesen visszayenni.
A hulladékelemek, az elektromos és elektronikus berendezések hulladékainak újrahasználatával és újrahasznosításával járuljon hozzá a nyersanyagszükséglet csökkentéséhez.
A hulladékelemek (mindenekelőtt a litiurn-ion elemek), az elektromos és elektronikus berendezések hulladékai értékes újrahasznosítható anyagokat tartalmaznak, melyek kömyezetvédelmi szempontibol nem megfelelő ártalmattanitas esetén negativ hatással lehetnek a kömyezetre és az Ön coészségére.
Arlalmatlanítás előtt törölje a használt készüléken lévő lehelséges személyes adatokat.
Oresjáratí fordulatszám
Feszültség
Egyenáram
Európai megfelelöségi jelölés
Brit megfelelöségi jel
Ukrán megfelelöségi jelölés
Eurázsiál megfelelőségi jelölés
Dévékite ilgas kelnes
Avékite apsauginius batus!
Gyártóként egyedüll felelösséggel kjelentjük, hogy a „Müszaki Adatok” alatt leirt termék megfelel a következőkben felscrott minden relevárs rendeletnek és irányelvnek, és hogy a következő harmonizált szabványok kerültek használatra.
ES-IZJAVA O SKLADNOSTI
Müszaki dokumentáció összeállításra felhatalmazva
