HASZNÁLATI ÚTMUTATÓ KS 401 BW Güde

Az eredeti használati utasítás fordítása - Motoros láncfűrész

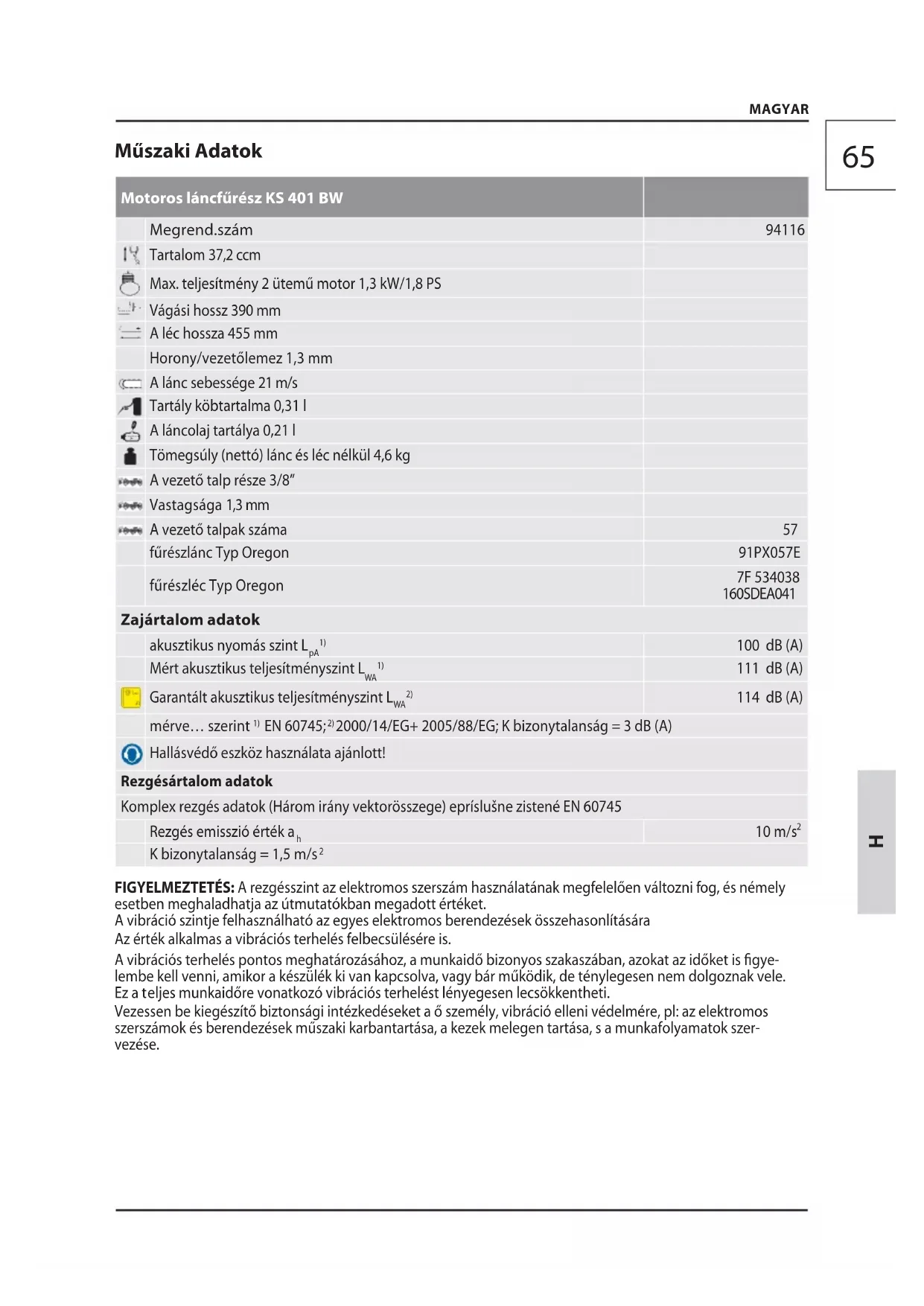

Műszaki Adatok Motoros láncfűrész KS 401 BW Megrend.szám

Tartalom 37,2 ccm Max. teljesítmény 2 ütemű motor 1,3 kW/1,8 PS Vágási hossz 390 mm A léc hossza 455 mm Horony/vezetőlemez 1,3 mm A lánc sebessége 21 m/s Tartály köbtartalma 0,31 l A láncolaj tartálya 0,21 l Tömegsúly (nettó) lánc és léc nélkül 4,6 kg A vezető talp része 3/8” Vastagsága 1,3 mm A vezető talpak száma 57 fűrészlánc Typ Oregon 91PX057E fűrészléc Typ Oregon 7F 534038 160SDEA041 Zajártalom adatok akusztikus nyomás szint L

100 dB (A) Mért akusztikus teljesítményszint L

111 dB (A) Garantált akusztikus teljesítményszint L

114 dB (A) mérve… szerint

2000/14/EG+ 2005/88/EG; K bizonytalanság = 3 dB (A) Hallásvédő eszköz használata ajánlott! Rezgésártalom adatok Komplex rezgés adatok (Három irány vektorösszege) epríslušne zistené EN 60745 Rezgés emisszió érték a

K bizonytalanság = 1,5 m/s

FIGYELMEZTETÉS: A rezgésszint az elektromos szerszám használatának megfelelően változni fog, és némely esetben meghaladhatja az útmutatókban megadott értéket. A vibráció szintje felhasználható az egyes elektromos berendezések összehasonlítására Az érték alkalmas a vibrációs terhelés felbecsülésére is. A vibrációs terhelés pontos meghatározásához, a munkaidő bizonyos szakaszában, azokat azidőket is gye- lembe kell venni, amikor a készülékki van kapcsolva, vagy bár működik, deténylegesen nem dolgoznak vele. Ez a t eljesmunkaidőre vonatkozó vibrációs terheléstlényegesen lecsökkentheti. Vezessen be kiegészítő biztonsági intézkedéseketa ő személy, vibráció elleni védelmére, pl: az elektromos szerszámok ésberendezések műszaki karbantartása, a kezek melegen tartása, s a munkafolyamatok szer- vezése.66 MAGYAR

Csak azután használja a szivattyút, miután gyelmesen elolvasta és megértette a kezelési útmutatót. Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen gyelmesen harmadik személlyel szemben. Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szervizszolgálathoz. Szállítási terjedelem

Láncfék / a kezek első védelme

üzemanyag töltő garat

láncolaj töltő garat

fűrészléc Rendeltetés szerinti használat Az láncfűrész kizárólag fafűrészelésre használható – rostirányra merőlegesen. Tekintettel a műszaki adatokra és biztonsági rendelkezésekre. A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős A gépet kinti környezetben használja. Tilos a használata zárt, vagy rosszúl szellőztethető térségekben Követelmények a gép kezelőjére A gép kezelője használat előtt gyelmesen olvassa el ahasználati utasítást. Szakképesítés: A gép használatához, szakemberrel valófelvilágosításon kívül nem szükséges speciális szakképesítés. Minimális korhatár: A géppel kizárólag 18 éven felüliszemélyek dolgozhatnak. Kivételt képez a atalkorúakfoglalkoztatása szakképzés alatt az oktató felügyelete melletszakképzettség elsajátítása érdekében. Képzés: Fűrészelés és kivágása, valamint az összes kapcsolódó munkát csak akkor végezhetnek, aki csinál nagyon művelt és képzett. Azok, akik nem rendelkeznek tapasztalattal a láncfűrész vagy denArbeitstechniken, ne végezze ezt a munkát. Az első felhasználók számára javasoljuk, hogy gyako

rolni vágás kerek fa egy Fűrészelés támogatás. A kezelő sz emély felelős a balesetekért és a harmadik személy biztonságáért. Maradékveszélyek Sebesülés veszély! A fűrészlánccal való kapcsolat halálos vágási sérülésekhez vezethet. Tilos kézzel megérinteni a mozgó fűrészláncot Visszacsapódás veszélye! A visszacsapódás halálos vágási sérülésekhez vezethet. Egési sebesülések veszélye! A lánc és a vezető léc munka alatt felmelegszenek Fennáll a mérgezés! Mérgező kipufogó füst és gőzök okozhat mérgezést. Viselkedés kényszerhelyzetben Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani,s minél hamarabb biztosítson be orvosi segítséget. Asebesültet nyugtassa meg, s védje további balesettől.Az esetleges balesetek miatt a munkahelyen, a DIN 13164norma követelménye sze- rint, mindig legyen kéznél,elsősegély nyújtáshoz, kézi patika. Amit, szükség esetén,a kézi patikából kivesz, azonnal pótolja vissza. Ha segítségre van szüksége, tüntesse fel az alábbiadatokat:

1. A baleset színhelye

3. A sebesültek száma

4. A sebesülések típusa

SymbolySymboly Figyelmeztetés/vigyázz!! Használat előtt olvassa el a használati utasítást! Viseljen védő szemüveget Hallásvédő eszköz használata ajánlott! Viseljen védő sisakot Viseljen védő munkakesztyűket67 MAGYAR

Viseljen biztonsági munkacipőt átvágs elleni védelemmel, érdes talppal és acél orral! Viseljen vágás elleni védő betéttel ellátott védő munkaruhát Figyelmeztetés veszélye visszacsapódásra Személyektől való távolság! Ügyeljen arra, hogy senki ne tartózkodjon a veszélyes területen Tűzveszély: Tilos a dohányzás és nyilt láng használata A gépen végzendő munkák előtt kapcsolja ki a motort. CE jelzet Védje nedvesség ellen A csomagolást felállított helyzetben tartsa Biztonsági Tudnivalók

WARNUNG Olvassa el az összes biztonsági utasítást és rendel- kezést. Az alábbi utasítások hibás betartása áramütés, tűz és/vagy súlyos balesetveszélyt jelent. A jövőbeni újraolvasáshoz őrizzen meg minden biztonsági utasítást és rendelkezést.

Az esetben, ha a láncfűrész működik, tartsa testét biztonságos távolságban. A láncfűrész bekapcsolása előtt győződjön meg arról, hogy a fűrészlánc semmihez sem ér hozzá. A láncfűrésszel való munka közben elég egy pillanat gyelmetlenség, sa fűrészlánc bekaphatja a ruháját, vagy egyes testrészeit.

• A láncfűrészt, a hátsó foganytúnál fogva, tartsa jobb kézzel, sbal kezével tartsa az első fogan

tyút. Tilos a láncfűrészt fordított módon tartani, ezzel nö veli a sebesülés veszélyét.

• Viseljen védő szemüveget és fülvédő berende- zést. Ajánlatos feje, kezei és lábai védelmére szolgáló segédeszközöket viselni. Megfelelő munkaruha minimalizálja az elhajított darabok, sa fűrészlánccal való kapcsolat által kiváltott sebesüléseket.

• Tilos a láncfűrésszel fákon dolgozni,így ugyanis balesetveszély fenyeget.

• Ügyeljen biztonságos testtartására, a láncfűrészt kizárólag abban az esetben használja, ha szilárd, biztonságos, egyenes alapzaton áll. Csúszós, vagy nem stabil alapzat – pl. létra –egyensúlya elveszété- hez vezethet, melynek eredményeként elvesztheti a láncfűr ész feletti uralmát.

• Kifeszült gally vágása esetén számítson arra, hogy a gally visszaugrik. Az esetben, ha a faro- stokban felszabadul feszültség, a gally megütheti a kezelő személyt, vagy elvesztheti a láncfűrész feletti uralmát.

• Az aljnövényzet és atal fák vágásánál legyen nagyon óvatos. A vékony faanyag beakadhat a láncfűrészbe, megütheti a kezelő személyt, aki elvesztheti egyensúlyát.

• A láncfűrészt az első fogantyúnál fogva, kikapcsolt állapotban vigye, a fűrészlánc testétől elfordított állapotban legyen. A láncfűrész szállítása, vagy raktározása alatt, minden esetben szerelje rá a láncfűrészre a védő burkolatot. A láncfűrésszel való óvatos manipuláció csökkenti a működő fűrészlánccal való véletlen érintkezést.

• Tartsa be a kenésre, láncfeszítésre és a kellékek cseréjére vonatkozó utasításokat. Laikusan kifeszített, vagy olajozott lánc elszakadhat, vagy növelheti a visszacsapás veszélyét.

• A fogantyút tartsa tiszta, száraz, olajmentes állapotban. A zsiradékkal szennyezett fogantyú csúszós, ami a gép feletti uralom elvesztéséhez vezet.

• Kizárólag faanyagot vágjon. A láncfűrészt ren- deltetése szerint használja – pl. tilos a használata műany ag, falanyag, vagy építészeti anyagok vágására, melyek nem fából vannak. A láncfűrész használata olyan munkákhoz, melyek rendelteté- sével ellentétben állanak, veszélyes helyzetekhez vezethet. A visszacsapás okai és megelőzése: Visszacsapás az esetben állhat be, ha a vezetőléc csúcsa hozzá ér a vágandó tárgyhoz, vagy a faanyag elmozdul és a fűrészlánc beszorul a vágásba. A vezetőléc csúcsával való kontaktus több esetben ahhoz vezethet, hogy a kezelő személy váratlanul hátradől, aminek eredményeként a vezetőléc ki lesz dobva felfelé, a kezelő személy irányába. A beakadt fűrészlánc a vezetőléc felső élén hirtelen visszacsapódhat a kezelő személy felé. Minden ilyen reakció eredményeként, elvesztheti a láncfűrész feletti uralmát és súlyosan megsebesülhet. Nem elég a láncfűrészbe szerelt biztonsági berende- zésre számítani. Ön, a láncfűrész kezelője, olyan intéz- kedéseket vezessen be, hogy balesetek és sebsülések nélkül dolgo zhasson. A visszacsapás a villamos szerszám megfelelőtlen, vagy hibás hsználatának az eredménye. A visszaütés az elektromos szerszámok helytelen használatának következménye. Az alábbi megelőző intézkedésekkel kerülhető el:68 MAGYAR

Karbantartás A motoron végzendő munkák előtt kapcsolja ki a motort és távolítsa el a gyújtógyertya dugaszát. Javításokat és azokat a munkákat, melyeket a has- ználati utasítás nem tartalmaz, kizárólag autorizált szakemberek v égezhetik! Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon! Kizárólag biológiailag lebontható láncolajat használ

jon Tar tsa mindig tisztán a gépet, különösen pedig a szellőző nyílásokat. Soha ne tisztítsa a gépházat vízsugárral! Ne tisztítsa a gépet és annak tartozékait oldószerek

kel, gyúlékony vagy mérgező anyagokkal, csak egy megnedv esített rongyot használjon, miután ellenőrizte hogy a gép áramtalanítva van. A gép mozgó részeit kenje be olyan olajjal, mely nincs káros hatással a környezetre! Minden használatot követően gondosan tisztogassa meg a láncot és a vezetőlemezt Törölje át olajjal átitatott ruhadarabbal, vagy permetezze be fémek ápolására alkalmas spray-vel. A tompa, elgörbült vagy sérült láncot és vezetőlemezet haladéktalanul ki kell cserélni. Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbant

artás és kezelés előre nem látható balesetekhez és sérülésekhez v ezethet. Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon A szerszámot száraz helyen tárolja. Kiselejtezés: A megsemmisítésre vonatkozó utasítások a készü- léken vagy csomagolásán elhelyezett piktogramokból következnek. Hibás és/vagy tönkrement eszközök át kell adni az illetékes hulladékgyűjtő telepre. A csomagolás megsemmisítése A csomagolás óv a szállítás közben fenyegető sérülésektől . A csomagolóanyagok általában körny- ezetvédelmi és hulladékgazdálkodási szempontok alapján kerülnek kiválasztásra, ezért újrahasz- nosíthatók. A csomagolóanyag újrahasznosítása csökkenti a hulladékmennyiséget. Egyes csomago- lóanyagok (pl. fóliák, styropor®) gyermekekre nézve veszélyt jelenthetnek. Fulladásveszély! A csomagolás egyes részeit gyermekektől távol tárol- ja, és a lehető leggyorsabban semmisítse meg. A fáradt olaja t környezetvédelem betartásával sem- misítse meg!

A hüvelykujjaival és ujjaival megmarkolva a láncfűrész markolatát tartsa két kézzel a fűrészt. A testét és karját olyan helyzetben tartsa, hogy ellenálljanak a visszaütésnek. Megfelelő intézke- dések foganatosítása esetén a kezelőszemélyzet képes ellenőrizni a visszaütés erőhatásait. Soha ne ejtse le a láncfűrészt.

• Kerülje ki az abnormális testtartást, ne vágjon a vállainál nagyobb magasságban. Így megelőzi a vezetőléc csúcsának véletlen megérintését és a véletlenül beállt helyzetekben jobban uralkodhat a láncfűrészen.

• Kizárólag a gyártó által előírt pót vezetőlécet és fűrészláncot használjon. Megfelelőtlen pót vezetőléc és fűrészlánc használata a lánc elszaka- dásához/vagy visszacsapásához vezethet.

Tartsa be a láncfűrész gyártójának karban- tartsára és tisztításra vonatkozó utasításait. A túlságosan alacsony mélység-ütközőknek köszönhetően a szerszám fokozzottan hajlamos a visszaütésre. Tartsa be a láncfűrészre vontkozó helyi előírásokat és a használati utasításokat. Szállítás alatt ügyeljen arra, nehogy kifollyon az olaj, vagy az üzemanyag BA munka során keletkező por gyakran egészségre káros, ezért ne kerüljön a szervezetbe Hordjon e célra alkalmas porvédőmaszkot. Egyéb biztonsági utasítások A géppel folytatott munkavégzés során biztosítson megfelelő fényforrást ill. látási viszonyokat. Óvatosan hátráljon, felbukás veszélye! Járjon! Ne fusson! Az akku behelyezése előtt győződjön meg róla, hogy a készülék kikapcsolt állapotú. Minden használatba vétel előtt ellenőrizze le az összes csavarkötés és dugókulcsos kötés megfelelő felfekvését, továbbá a gép biztonsági berendezéseit, illetve hogy minden mozgó alkatrész könnyen jár. A lehető legszigorúbban tilos leszerelni, átalakítani vagy eltulajdonítani a gépen található védő- és biztonsági elemeket, továbbá a gépre idegen védőelemeket szerelni. Soha ne használja a gépet, ha sérült, vagy meghibásodtak a biztonsági berendezései. Az elkopott és sérült részeket cserélje ki.69 MAGYAR

Jótállás Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék megvé- tele napján kezdődik. A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot. A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása.A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás. Fontos információk az ügyfél részére Felhívjuk a felhasználó gyelmét, hogy mind a jótállási időben, mind annak lejártát követően visszaadásra kizárólag az eredeti csomagolásban kerülhet sor. Ezzel hatékonyan megelőzhetők a berendezés szállítás közbe- ni megsérülése, illetve a vitás reklamációs esetek. A kés- züléket az eredeti csomagolása optimálisan óvja, és így biztosított a reklamációs igény mielőbbi feldolgozása. Szervíz Vannak kérdései? Reklamáció? Szüksége van pótalka- trészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürökráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identikálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén. Hogy mindig kéznél legyenek, kérem, jegyezze fel az lábbiakban. Gyártási szám: Megrendelési szám Gyártási év: Tel.: [phone] / 700-360 Fax: [phone] E-Mail: [e-mail] Gépszemle és karbantartási terv Általánosan Az egész fűrész Műanyag test Fűrészlánc Fűrészléc Lánckerék Láncfék csatlakozó A belső részt rendszeresen tisztítsa Rendszeresen ellenőriztesse autorizált műhelyben Ellenőrizze a repedéseket és a szakadásokat Rendszeresen éleztesse meg. Rendszeresen tisztítsa Rendszeresen tisztítsa A funkció rendszeres ellenőrzése A funkció rendszeres ellenőrzése (A lánc, a szabadfutásra nem mozog). Minden üzembehelyezés előtt Fűrészlánc Fűrészléc Lánckenés Láncfék Lejárási fék ON/OFF kapcsoló Az olajtartály kupakja Ellenőrizze a károsodást és az élességet. Ellenőrizze a lánc feszültségét Ellenőrizze a funkciót Ellenőrizze a funkciót Ellenőrizze a funkciót Ellenőrizze a funkciót Ellenőrizze a tömítettséget Károsodás esetén autoizált műhelyben javíttassa meg. Minden üzemből vló kiiktatás után Fűrészléc Léctartó berendezés Tisztítsa ki az olajtöltő garatot Elsősorban a vezető olajhorony tisztítsa ki. Tárolás A láncolaj tartálya Fűrészlánc / Fűrészléc Gesamte Säge Engedje ki Szerelje le, tisztítsa ki és noman olajozza meg Tisztítsa ki a fűrészléc vezető hornyát A kitisztított és karbantartott fűrészt helyezze el biztonságosan száraz helységbe, ahová nem juthatnak gyerekek. Az elektromos fűrészt, hosszabb idei raktározás után, ellenőriztesse autorizált műhelyben ( a maradék olaj elgyantásodik és bedugaszolja az olajszivattyú szelepét)70 Üzemzavarok kikeresése Üzemzavar Ok Hiba elháritása A motor nem startol 1. A kapcsolót tegye „OFF“ helyzetbe

4. Szennyezett gyújtógyertya(az elektró-

dokon szénmaradékok), s az elektró- dok távolsága túlságosan nagy.

5. Szennyezett karburátor, szennyezett

karburátor szórófej.

6. A gyújtógyertya dugasza és a gyújtó

7. Nincs gyújtó szikra

1. A kapcsolót tegye „ON“ helyzetbe

2. Töltse tele a tartályt

3. Vegye le a gáza, néhányszor startoljon,

szükség esetén szerellje ki a gyújtó- gyertyát, tisztítsa ki és szárítsa meg

4. A gyertyát tisztítsa ki, ellenőrizze a

gyertya hőértékét, a gyertyát szükség esetén cserélje ki, s állítsa be az elektró- dok távolságát 0,6-0,8mm-re.

5. VA karburátort hagyja kitisztítani és

kifuvatni autorizált műhelyben

6. Cseréltesse ki autorizált műhelyben

7. Ellenőrizze a rövidzárlatos gombot,

a kábelt, a bekapcsoló modúlt, szükség esetén cseréltesse ki autorizált műhelyben, s állíttassa be a hézagmé- retet (0,3-0,4 mm). A motor a szabadfutásra túlságosan gyorsan fut

1. Hideg motor 1. Lassacskán melegítse, esetleg kissé

nyissa ki a szivatót. A motor nem nyújt maxi- mális teljesítményt.

1. Szennyezett gyújtógyertya(az elektró-

dokon szénmaradékok), s az elektró- dok távolsága túlságosan nagy.

2. Szennyezett karburátor, szennyezett

karburátor szórófej.

3. Szennyezett karburátor, szennyezett

karburátor szórófej.

4. Kipufogó cső,a henger kipufogó

5. A forgattyúszekrény tömítő gyűrűje

7. Az üzemanyag keverék nem megfelelő

(túlságosan sok az olaj)

1. A gyertyát tisztítsa ki, ellenőrizze a

gyertya hőértékét, a gyertyát szükség esetén cserélje ki, s állítsa be az elektró- dok távolságát 0,6-0,8mm-re.

2. A karburátort hagyja kitisztítani és

kifuvatni autorizált műhelyben

4. A kipufogó csövet szerfeltesse le,

tisztítassa ki autorizált műhelyben, távolítassa el a szénmaradékokat.

5. Cseréltesse ki autorizált műhelyben

6. A hengereket, dugattyúkat, dugattyú

gyűrűket cseréltesse ki autorizált műhelyben, a hengert köszörültesse ki túlfedéssel és szereltessen be nagyméretű dugattyút.

7. Tankoljon az utasítás szerint

8. A begyújtó modul hézagméretét

(0,3-0,4 mm) állítassa be autorizált műhelyben A motort nem lehet kikapcsolni

1. Világos szürke gyertya égési nyomokal

2. Szénmaradékok az égési térségben

1. Szereljen be magasabb hőértékű

2. A hengerfejet, a dugattyú alját és a

henger csatornát tisztítassa ki autori- zált műhelyben

Az azonosság megitélésének a módja

Garantált akusztikus teljesítményszint

Műszaki dokumentáció összeállításra felhatalmazva
