NÁVOD K OBSLUZE KS 401 BW Güde
D Originalbetriebsanleitung - Motorkettensäge
GB Translation of the original instructions - Chain saw
F Traduction du mode d'emploi d'origine - Scie à chaîne à moteur
I Traduzione del Manuale d'Uso originale - Motosega a catena
NL Vertaling van de originele gebruiksaanwijzing - Motorkettingzaag
cz Překlad originálního návodu k provozu - Motorová řetězová pila
SK Preklad originálneho návodu na prevádzku - Motorová retazová píla
H Az eredeti használati utasítás fordítása - Motoros láncfűrész
SLO Prevod originalnih navodil za uporabo - Motorna verižna žaga
HR Prijevod originalnog naputka za uporabu. - Motorna lančana pila
BG Превод на оригиналната инструкция - Моторен верижен трион
RO Traducerea modului original de utilizare - Motoferăstrău cu lanț
BIH Prijevod originalnih uptstava za upotrebu. - Motorna lančana testera
CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.
CZ Bezpečná práce s motorovou pilou
SK Bezpečná práca s motorovou pílou
CZ Uvedení do provozu BIH
Puštanje u rad
CZ Pokyny pro řezání BIH
CZ Kácení stromu BIH
SK Kálanie stromu
SLO Podiranje dreves
CZ Přírezávání kmenu BIH
Podrezivanje stabla
CZ Montáž řetězové lišty a řetězu
SK Montáž retazovej lišty a retaze
CZ Montáž řetězové lišty a řetězu
CZ napnutí řetězu BIH zategnutost lanca
SK napnutie retaze
CZ Napnutí nového řetězu po cca pěti rezáních opět seriďte. Poté při vypnutém motoru zkontrolujte a nastavte po každých 50 rezáních napnutí řetězu.
CZ Tankování BIH Dopunjavanje goriva
SK Tankovanie
RO Alimentarea cu combustibil
CZ Startování zahřátého motoru.
Startování po studeném startu.
SK Štartovanie zahriateho motora.
Štartovanie po studenom štarte.
CZ Pokud motor po 2-3 zatáhnutích nenaskočí, zopakujte kompletně start (studený start).
CZ Retěz po vypnutí ještě krátce dobíhá!

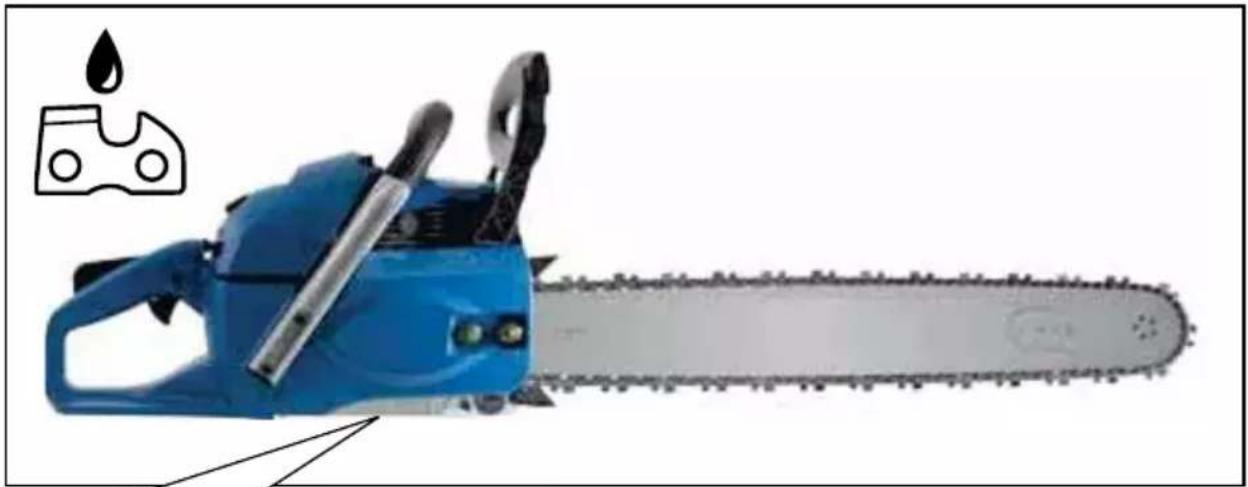

CZ Nastavení mazání řetězu BIH
SK Nastavenie mazania retaze
STOP
CZ Nastavení volnoběhu BIH
CZ Naostření pilového řetězu
| Motorová řetězová pila KS 401 BW | |
| Obj. č. | 94116 |
| [W7K0] | Obsah 37,2 ccm | |
| [XWAXW] | Max. výkon 2-taktní motor 1,3 kW/1,8 PS | |
| [XOKW] | Délka řezu 390 mm | |
| [BWX7] | Délka lišty 455 mm | |
 | Drážka/šavle 1,3 mm | |
| [B4ZZ] | Rychlost řetězu 21 m/s | |
 | Obsah nádrže 0,31 l | |
| [W3DO] | Nádrž na řetězový olej 0,21 l | |
 | Hmotnost (netto) bez řetězu a lišty 4,6 kg | |
| [5ZWK] | Dílek 3/8" | |
| [02ZX] | Tlouštka vodicí patky | 1,3 mm |
 | Počet vodicích patek | 57 |
| pilový řetěz Typ Oregon | 91PX057E |
 | lišta pily Typ Oregon | 7F 534038160SDEA041 |
 | | |
| Údaje o hlučnosti |
| Hladina akustického tlaku L_pA^1) | 100 dB (A) |
| Naměřená hladina akustického výkonu L_WA^1) | 111 dB (A) |
| Zaručená hladina akustického výkonu L_WA^2) | 114 dB (A) |
| Změřeno podle ^1) EN 60745; ^2) 2000/14/EG+ 2005/88/EG; Kolísavost K = 3 dB (A) | |
 | Používejte chrániče sluchu! | |
| Údaje o vibraci |
| Celkové hodnoty chvění (Vektorový součet tří směrů) evastgesteld overeenkomstig EN 60745 |
| Hodnota vibračních emisí a_h | 10 m/ s^2 |
| Kolísavost K = 1,5 m/ s^2 | |
Údaje o hlučnosti
| Hladina akustického tlaku L_pA^1) | 100 dB (A) |
| Naměřená hladina akustického výkonu L_WA^1) | 111 dB (A) |
| Zaručená hladina akustického výkonu L_WA^2) | 114 dB (A) |
| Změřeno podle ^1) EN 60745; ^2) 2000/14/EG+ 2005/88/EG; Kolísavost K = 3 dB (A) |
Údaje o vibraci
| Celkové hodnoty chvění (Vektorový součet tří směrů) evastgesteld overeenkomstig EN 60745 |
| Hodnota vibračních emisí ah | 10 m/s2 |
| Kolísavost K = 1,5 m/s2 |
VAROVÁNI: Skutečná hladina vibrací se může v závislosti na typu a způsobu použití lišit od hodnoty uváděné v těchto pokynech.
Hladina vibrací se může použít pro vzájemné porovnání elektrických přístrojů.
Hodí se i pro předběžné posouzení zatížení vibracemi.
Kvůli přesnému odhadu zatížení vibracemi v průběhu určité pracovní doby by se měly zohlednit rovněž časy, ve kterých je přístroj vypnutý nebo sice běží, ale ve skutečnosti není v nasazení. To může značně redukovat objem zatížení vibracemi v průběhu celé pracovní doby.
Stanovte doplňková bezpečnostní opatření pro ochranu obsluhy před účinky vibrací jako například: technická údržba elektrického nářadí a přístrojů, udržování teploty rukou, organizace pracovních procesů.
Čerpadlo použijte teprve po pozorném přečtení a porozumění návodu k obsluze Seznamte se s
ovládacími prvky a správným použitím přístroje. Dodržujte všechny v návodu uvedené bezpečnostní pokyny. Chovejte se zodpovědně vůči třetím osobám. Pokud máte o zapojení a obsluze přístroje pochybnosti, obratte se na zákaznický servis.
Objem dodávky
1 Brzda řetězu / přední ochrana rukou
2 rukojeť
3 bovdenový startér
4 sytič
5 bezpečnostní spínač
6 plynová páčka
7 spínač ON/OFF
8 hrdlo pro plnění paliva
9 hrdlo pro plnění řetězového oleje
10 pilový řetěz
11 lišta pily
Použití v souladu s určením
řetězová pila se smí používat jen k řezání dřeva – směrem napříč vláken. S ohledem na technické údaje a bezpečnostní pokyny.
Toto zařízení lze používat jen pro uvedený účel. Při nedodržení ustanovení z obecně platných předpisů a ustanovení z tohoto návodu nelze výrobce činit odpovědným za škody.
Přístroj používejte pouze venku, nikdy ne v
vřených nebo špatně větraných prostorách.
Požadavky na obsluhu
Obsluha si musí před použitím přístroje pozorně přečíst návod k obsluze.
Kvalifikace: Kromě podrobného poučení odborníkem není pro používání přístroje nutná žádná speciální kvalifikace.
Minimální věk: Na přístroji smí pracovat jen osoby, jež dosáhly 18 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele
Školení: Řezání a kácení, stejně jako všechny související práce mohou být prováděny pouze, kdo je na tom velmi vzdělaný a vyškolený.
Ti, kteří nemají žádnou zkušenost s motorovou pilou nebo denArbeitstechniken, neměl by vykonávat tuto práci.
Uživatelé poprvé, se doporučuje cvičit řezání kulatiny na kozu.
Obsluha je odpovědná za nehody či nebezpečí vůči třetím osobám.
Zbytková nebezpečí
Nebezpečí úrazu!
Kontakt s pilovým řetězem může vést ke smrtelným řezným poraněním.
Rukama nikdy nesahejte do pohybujícího se pilového řetězu.
Nebezpečí zpětného nárazu!
Zpětný náraz může vést ke smrtelným řezným poraněním.
Nebezpečí popálení!
Řetěz a vodicí lišta se během provozu zahřívají.
Nebezpečí otravy!
Toxických výfukových plynů a olejové páry mohou způsobit otravu.
Chování v případě nouze
Zavedte úrazu odpovídající potřebnou první pomoc a vyzvěte co možná nejrychleji kvalifikovanou lékařskou pomoc. Chraňte zraněného před dalšími úrazy a uklidněte jej. Kvůli případné nehodě musí být na pracovišti vždy po ruce lékárnička první pomoci dle DIN 13164. Materiál, který si z lékárničky vezmete, je třeba ihned doplnit. Pokud požadujete pomoc, uvedte tyto údaje:
- Místo nehody
- Druh nehody
- Počet zraněných
- Druh zranění
Symboly
Výstraha/pozor!
Přečtěte si návod k obsluze
Noste ochranné brýle!
Používejte chrániče sluchu!
Noste ochrannou helmu!
Noste ochranné rukavice!
Noste bezpečnostní obuv s ochranou proti proříznutí, drsnou podrážkou a ocelovou špičkou!
Noste ochranný oděv s ochrannou vložkou proti proříznutí!
Výstraha před nebezpečným zpětným nárazem
Odstup od osob!
Dbejte na to, aby se v nebezpečné oblasti nikdo nezdržoval.
Nebezpečí požáru: Zákaz kouření a otevřeného ohně.
Před každou prací na přístroji vypněte motor.
CE symbol
Chraňte před vlhkem
Obal musí směřovat nahoru
Bezpečnostní Upozornění
WARNUNG
Přečtěte si všechny bezpečnostní pokyny a instrukce. Chyby při dodržování níže uvedených pokynů mohou vést k úderu elektrickým proudem, požáru a/nebo vážným úrazům.
Všechny bezpečnostní pokyny a instrukce uscho-vejte pro budoucí použití.
- Je-li pila v chodu, všechny části těla držte v bezpečné vzdálenosti od ní. Před spuštěním pily se ujistěte, že se pilový řetěz ničeho nedotýká. Při práci s řetězovou pilou může stačit okamžik nepozornosti a pilový řetěz zachytí oděv nebo části těla.
- Řetězovou pilu držte vždy svou pravou rukou za zadní rukojeť a svou levou rukou za přední rukojeť. Držení řetězové pily opačným způsobem zvyšuje riziko úrazů a nesmí se používat.
- Noste ochranné brýle a chrániče uší. Dále se doporučuje nosit pomůcky na ochranu hlavy, rukou a nohou. Vhodný ochranný oděv minimalizuje riziko poranění odletujícími třískami a případného kontaktu s pilovým řetězem.
- S řetězovou pilou nepracujte na stromě. Pracujete-li na stromě, vzniká nebezpečí úrazu.
-
Dbejte vždy na bezpečný postoj a řetězovou pilu používejte jen tehdy, když stojíte na pevném, bezpečném a rovném podkladu. Kluzký povrch nebo nestabilní podklad – např. žebřík – může vést ke ztrátě rovnováhy nebo ke ztrátě kontroly nad řetězovou pilou.
-
Při řezání větve, která je pod napětím, počítejte s tím, že se větev odpruží zpět. Pokud se uvolní napětí ve vláknech dřeva, větev pod napětím může zasáhnout obsluhu a/nebo způsobit ztrátu kontroly nad řetězovou pilou.
- Pří řezání podrostu a mladých stromů budte vždy zvlášť opatrní. Tenký materiál se může v řetězové pile zachytit a uhodit Vás nebo Vás vyvést z rovnováhy.
- Řetězovou pilu noste za přední rukojeť ve vypnutém stavu, s pilovým řetězem odvráceným od Vašeho těla. Při přepravě nebo skladování řetězové pily natáhněte na pilu vždy ochranný kryt. Pečlivé zacházení s řetězovou pilou snižuje pravděpodobnost náhodného kontaktu se zapnutým pilovým řetězem.
- Dodržujte pokyny pro mazání, napnutí řetězu a výměnu příslušenství. Neodborně napnutý nebo namazaný řetěz může prasknout nebo zvýšit riziko zpětného nárazu.
- Rukojeti udržujte suché, čisté a bez oleje a tuku. Rukojeti znečištěné tukem či olejem jsou kluzké a vedou ke ztrátě kontroly.
- Režte jen dřevo. Retězovou pilu nepoužívejte pro práce, k nimž není určena – příklad: Retězovou pilu nepoužívejte k režání plastu, zdiva nebo stavebních materiálů, které nejsou ze dřeva. Použití retězové pily pro práce, které jsou v rozporu s určením, může vést k nebezpečným situacím.
Příčiny a prevence zpětného nárazu:
Ke zpětnému nárazu může dojít, když se špička vodicí lišty dotkne předmětu nebo když se dřevo ohýbá a pilový řetěz se zaklíní v řezu.
Kontakt se špičkou lišty může v mnoha případech vést k tomu, že se obsluha nečekaně zakloní dozadu, v důsledku čehož je vodicí lišta vyhozena nahoru ve směru obsluhy.
Zaklínění pilového řetězu na horní hraně vodicí lišty může lištu prudce odmrštit zpět ve směru obsluhy. Každá takováto reakce může vést k tomu, že ztratíte kontrolu nad pilou a můžete se vážně zranit. Nespoléhejte se výhradně na bezpečnostní zařízení zabudovaná v řetězové pile. Jako uživatel řetězové pily byste měli přijmout různá opatření k tomu, abyste mohlí pracovat bez nehod a úrazů.
Zpětný ráz je důsledek nesprávného nebo chybného používání elektrického nářadí. Lze tomu zabránit vhodnými preventivními opatřeními, jak je popsáno níže:
- Držte pilu pevně oběma rukama, přičemž palci a prsty sevřete rukojeť řetězové pily. Postavte se tělem a pažemi do polohy, ve které budete moci čelit silám zpětného rázu. Pokud se provedou vhodná opatření, může obsluha ovládat síly zpětného rázu. Nikdy nepouštějte řetězovou pilu.
-
Vyhněte se abnormálnímu držení těla a neřežte nad výškou ramen. Tím se zabráni náhodnému kontaktu se špičkou lišty a bude tak možná lepší kontrola řetězové pily v nečekaných situacích.
-
Používejte vždy výrobcem předepsané náhradní lišty a pilové řetězy. Špatné náhradní lišty a pilové řetězy mohou vést k přetržení řetězu a/nebo zpětnému nárazu.
- Řidte se pokyny výrobce pro ostření a údržbu řetězové pily. Příliš nízké omezovače hloubky zvyšují tendenci ke zpětnému rázu.
Dodržujte národní předpisy a předpisy pro použití řetězových pil.
Při přepravě dbejte na to, aby nemohlo dojít k úniku paliva nebo oleje.
BPrach vznikající při práci s tímto nářadím může být zdraví škodlivý. Proto by neměl přijít do styku s tělem. Používejte při práci vhodnou ochranou masku.
Další bezpečnostní pokyny
Při práci s přístrojem vždy zajistěte dostatečné osvětlení, resp. dobré světelné poměry.
⚠ Pozor při chůzi pozpátku, nebezpečí zakopnutí!
Odstraňte okamžitě z pracovního prostoru uříznuté větve/suky, aby se zabránilo zranění.
Zapínač/vypínač a bezpečnostní spínač se nesmí zamykat.
⚠️ Před každým použitím zkontrolujte pevnost a správný dosed všech šroubovaných a nástrčných spojů, a ochranná zařízení, a zda mají všechny pohyblivé části lehký chod.
⚠️ Je co nejpřísněji zakázáno demontovat, upravovat a účelově odcizovat ochranná zařízení nacházející se na stroji, nebo na něj umistovat cizí ochranná zařízení.
⚠ Nepoužívejte přístroj, pokud je poškozený nebo jsou vadná bezpečnostní zařízení. Opotrebené a poškozené díly vyměňte.
Údržba
⚠️ Pred všemi pracemi na motoru vypněte motor a vytáhněte nástrčku zapalovací svíčky.
Opravy a práce, nepopsané v tomto návodu, smí provést jen kvalifikovaný autorizovaný personál.
Používejte jen originální příslušenství a originální náhradní díly.
Používejte jen biologicky odbouratelný olej na řetězy Udržujte stroj, zejména větrací otvory, vždy v čistém stavu. Těleso stroj nikdy neostřikujte vodou!
Pro čištění kompresoru a jeho součástí nepoužívejte ředidla, hořlavé nebo toxické kapaliny.
Všechny pohyblivé díly ošetřete ekologickým olejem.
Po každém použití pečlivě očistěte řetěz pily a šavli. Otřete je hadrem navlhčeným v oleji, nebo ji postříkejte spreje na ošetřování kovů.
Tupé, ohnuté nebo poškozené řetězy a šavle se musí vyměnit.
Jen pravidelně udržovaný a ošetřovaný přístroj může být uspokojivou pomůckou. Nedostatečná údržba a péče může vést k nepředvidaným nehodám a úrazům.
V případě potřeby najdete seznam náhradních dílů na internetové stránce www.guede.com.
Přístroj skladujte na suchém místě.
Likvidace
Pokyny pro likvidaci vyplývají z piktogramů umístěných na přístroji nebo na obalu.
Likvidace přepravního obalu
Obal chrání přístroj před poškozením při dopravě. Obalové materiály jsou zpravidla voleny podle ekologicky přijatelných hledisek a hledisek nakládání s odpady, a proto jsou recyklovatelné. Vrácení obalu do materiálového oběhu šetří suroviny a snižuje výskyt odpadů. Části obalů (např. fólie, styropor®) mohou být nebezpečné pro děti.
Nebezpečí udušení!
Ukládejte části obalů mimo dosah dětí, a co možná nejry chleji je zlikvidujte.
Záruční doba činí 12 měsíců při průmyslovém použití, 24 měsíců pro spotřebitele a začíná dnem nákupu přístroje.
Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Pří reklamací v záruční době je třeba přiložit originální doklad o koupi s datem prodeje.
Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím zásahem nebo cizími předměty. Nedodržení návodu k použití a montáži a normální opotřebení rovněž nespadá do záruky.
Upozorňujeme, že vrácení během záruční doby nebo i po záruční době je třeba zásadně provést v originálním obalu. Tímto opatřením se účinně zabrání zbytečnému poškození při dopravě a jeho často spornému vyřízení. Přístroj je optimálně chráněn jen v originálním obalu, a tím je zajištěno plynulé zpracování.
Servis
Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze? Na naší domovské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identifikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, zapište si je prosím dole.
Sériové číslo:
Objednací číslo:
Rok výroby:
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Plán prohlídek a údržby
| Všeobecně Celá pila | | Pravidelně čistěte vnější část.Nechte pravidelně zkontrolovat v autorizované dílně.Zkontrolujte praskliny a trhliny.Nechte pravidelně naostřit..Pravidelně čistěte.Pravidelně čistěte.Pravidelná kontrola funkce.Pravidelná kontrola funkce. (Řetěz se nemůže na volnoběh pohybovat). |
| Plastové tělesoPilový řetězLišta pilyŘetězové koloBrzda řetězuspojka |
| Před každým uvedením do provozu | Pilový řetězLišta pilyMazání řetězuBrzda řetězuDoběhová brzdaSpínač ON/OFFUzávěr olejové nádrže | Zkontrolujte poškození a ostrost.Zkontrolujte napnutí řetězu.Kontrola funkce.Kontrola funkce.Kontrola funkce.Zkontrolujte těsnost.Při poškození nechte opravit v autorizované dílně. |
| Po každém vyřazení z provozu | Lišta pilyÚchyt lišty | Vyčistěte otvor pro nalévání oleje.Vyčistěte, především vodicí olejovou drážku. |
| Uložení Nádrž na řetězový olej | Pilový řetěz / Lišta pilyGesamte Säge | Vypustte.Odmontujte, vyčistěte a lehce namažte olejem. Vyčistěte vodicí drážku lišty pily.Vyčištěnou a ošetřenou pilu uložte bezpečně v suché místnosti - mimo dosah dětí.Po dlouhodobějším skladování nechte elektrickou pilu zkontrolovat v autorizované dílně (zbylý olej může zpryskyřičnatět a ucpat ventil olejového čerpadla) |
Vyhledávání poruch
| Porucha Příčina Odstranění poruchy |
| Motor nestartuje 1. Provozní spínač dejte do polohy „OFF“2. Prázdná nádrž3. „Uchlastaný” motor4. Znečištěná zapalovací svíčka, (zbytky uhlíků na elektrodách), příliš velká vzdálenost elektrod5. Znečištěný karburátor, znečištěné trysky karburátoru6. Vadná nástrčka svíčky, vadný zapalo-vací kabel7. Chybí zapalovací jiskra | 1. Provozní spínač dejte do polohy „ON“2. Natankujte plnou nádrž3. Uberte plyn, několikrát nastartujte, v případě nutnosti zapalovací svíčku vymontujte, vyčistěte a osušte4. Svíčku vyčistěte, zkontrolujte tepelnou hodnotu svíčky, svíčku příp. vyměňte, nastavte 0,6-0,8 mm5. VKarburátor nechte vyčistit, vyfoukat v autorizované dílně6. Nechte vyměnit v autorizované dílně.7. Zkontrolujte zkratovací knoflík, kabel a zapalovací modul, příp. nechte vyměnit v autorizované dílně, nechte nastavit spárový rozměr (0,3-0,4 mm). | |
| Motor běží na volnoběh příliš rychle | 1. Studený motor 1. Pomalu zahřívejte, příp. trochu přivřete sytič. | |
| Motor nepodává maxi-mální výkon | 1. Znečištěná zapalovací svíčka, (zbytky uhlíků na elektrodách), příliš velká vzdálenost elektrod2. Znečištěný karburátor, znečištěné trysky karburátoru3. Znečištěný karburátor, znečištěné trysky karburátoru4. Výfuk, výfukový kanál válce5. Netěsný těsnící kroužek v klikové skřinit6. Opotřebené válce, písty, pístní kroužky7. Špatná směs paliva (příliš mnoho oleje)8. Špatné zapalování | 1. Svíčku vyčistěte, zkontrolujte tepelnou hodnotu svíčky, svíčku příp. vyměňte, nastavte 0,6-0,8 mm2. Karburátor nechte vyčistit, vyfoukat v autorizované dílně3. Vyčistěte4. Výfuk nechte demontovat a vyčistit v autorizované dílně, nechte odstranit zbytky uhlíků.5. Nechte vyměnit v autorizované dílně.6. Válce, písty a pístní kroužky nechte vyměnit v autorizované dílně, válce nechte zabrousit s přesahem a nechte namontovat píst nadměrné velikosti.7. Natankujte podle návodu8. Spárový rozměr zapalovacího modulu (0,3-0,4 mm) nechte nastavit v autorizované dílně. |
| Motor nelze vypnout 1. Světlešedá svíčka se stopami spálení (tavné perly)2. Zbytky uhlíků ve spalovacím prostoru | 1. Namontujte svíčku s vyšší tepelnou hodnotou.2. Hlavu válce, dno pístu a kanály válce nechte vyčistit v autorizované dílně. | |
Technické údaje
| Motorová retazová píla KS 401 BW | |
| Obj. č. | 94116 |
| Obsah 37,2 ccm | |
| Max. výkon 2-taktný motor 1,3 kW/1,8 PS | |
| Dížka rezu 390 mm | |
| Dížka lišty 455 mm | |
| Drážka/lišta 1,3 mm | |
| Rýchlost' retaze 21 m/s | |
| Obsah nádrže 0,31 l | |
| Nádrž na retazový olej 0,21 l | |
| Hmotnost' (netto) bez retaze a lišty 4,6 kg | |
| Rozstup retaze 3/8" | |
| Hrúbka vodiacej pätky 1,3 mm | |
| Počet vodiacich pätiek | 57 |
| pílová retaz Typ Oregon | 91PX057E |
| lišta píly Typ Oregon | 7F 534038160SDEA041 |
| Údaje o hlučnosti |
| Hladina akustického tlaku L_pA^1) | 100 dB (A) |
| Nameraná hladina akustického výkonu L_WA^1) | 111 dB (A) |
| Garantovaná hladina akustického výkonu L_WA^2) | 114 dB (A) |
| Merané podľa1) EN 60745;2) 2000/14/EG+ 2005/88/EG; Kolísavost K = 3 dB (A) |
| Používajte ochranu sluchu! |
| Údaje o vibráciach |
| Celkové hodnoty vibrácií (Vektorový súčet troch smerov) epříslušně zjištěno EN 60745 |
| Hodnota vibračných emisií a_h | 10 m/ s^2 |
| Kolísavost K = 1,5 m/ s^2 |
Čerpadlo použite až po pozornom prečítaní a porozumení návodu k obsluhe. Oboznámte sa s
1 Brzda retaze / predná ochrana rúk
2 rukovät
3 bovdenový štartér
4 sýtič
5 bezpečnostný spínač
6 plynová páčka
7 spínač ON/OFF
8 hrdlo pre plnenie paliva
9 hrdlo pre plnenie retazového oleja
10 pílová ret'az
11 lišta píly
Použitie Podl'a Predpisov
Obsluha je zodpovedná za nehody či nebezpečenstvo voči tretím osobám.
Zvyškové nebezpečenstvá
⚠️ Nebezpečenstvo úrazu!
⚠️ Nebezpečenstvo spätného nárazu!
Prečítajte si návod na obsluhu
Používajte ochranné rukavice!
Používajte bezpečnostnú obuv s ochranou proti prerezaniu, drsnou podrážkou a ocelovou špičkou!
Noste ochranný odev s ochrannou vložkou proti prerezaniu!
Zapínač/vypínač a bezpečnostný spínač sa nesmú retovat.
Všetky pohyblivé diely ošetrite ekologickým olejom. Po každom použití starostlivo očistite reťaz píly a lištu. Utrite ich handrou navlhčenou v oleji, alebo ju postriekajte sprejom na ošetrovanie kovov.
Tupé, ohnuté alebo poškodené retaze a lišta sa musia vymenit.
Plán prehliadok a údržby
Překlad prohlášení o shodě EU
Tímto prohlašujeme my, že koncepce a konstrukce uvedených přístrojů v provedeních, která uvádíme do oběhu, odpovídá příslušným základním požadavkům směrnic EU na bezpečnost a hygienu. V případě změny přístroje, která s námi nebyla konzultována, ztrácí toho prohlášení svou platnost.
