HASZNÁLATI ÚTMUTATÓ P56201UF Emos

• Az első használat előtt gondosan olvassuk el a termosztát kezelési útmutatóját.

• A termosztát beszerelése előtt kapcsoljuk le az áramellátást.

• A telepítés során kövessük a vonatkozó szabványokat.HU | 3 86 mm 43 mm 86 mm Műszaki jellemzők Kapcsolt terhelés: max. 230 V váltakozóáram; 16 A ellenállásos terhelés esetén Hőmérséklet mérése: 0 °C és 95 °C között 0,5 °C lépésközzel Hőmérséklet-szabályozás: 1 °C-tól 70 °C-ig, 0,5 °C-onként Célhőmérséklet kapcsolási tartománya: 0,5 °C-tól 2,5 °C-ig, 0,5 °C-onként Célhőmérséklet kalibrálás: -9 °C-tól 9 °C-ig, 1 °C-onként Tápellátás: 230 V Védelmi fokozat: IP20 Tartozékok: padlóérzékelő 3 m (ø 8 mm), szere- lési anyagok Wi frekvencia: 2,4 GHz, 25 mW e.i.r.p. max Méretek: 86 × 86 × 43 mmHU | 4 A termosztát kijelzőjének leírása – piktogramok és gombok

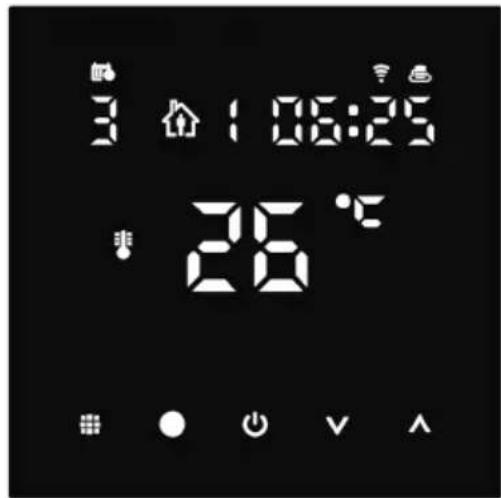

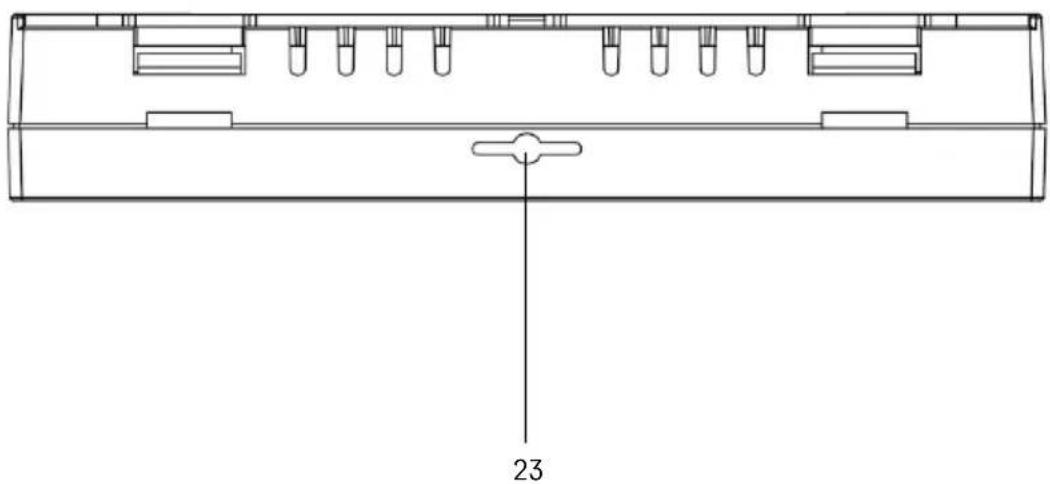

7HU | 5 1 – A piktogram a hét napját jelöli. 2 – A hét napjának száma (1 – hétfő, 2 – kedd, 3 – szerda, 4 – csütörtök, 5 – péntek, 6 – szombat, 7 – vasárnap). 3 – A piktogram azt jelenti, hogy az adott üzemmódban beállított hőmérséklet látható a kijelzőn. 4 – Ha a piktogram látható, akkor a kijelzőn a helyiség aktuális hőmérséklete látható (amennyiben a termosztát beltéri érzékelője az aktív). 5 – Ha a piktogram látható, a kijelzőn a padlóérzékelő által mért hőmérséklet látható. Olyan üzemmódban, amikor mindkét érzékelő méri a hőmérsékletet, a gombot 3 másodpercig lenyomva megtekinthetjük ezt a hőmérsékletet. 6 – Ha a piktogram látható, a Heti üzemmód aktív. 7 – A heti és a kézi üzemmód között váltó gomb . 8 – Ha a piktogram látható, a Kézi üzemmód aktív. 9 – Időbeállító gomb . 10 – Ha a piktogram látható, a Nyaralás üzemmód aktív. 11 – Amint megjelenik az ikon, a termosztát fűti a helyiséget. 12 – – az ON/OFF gomb. 13 – Ha a piktogram látható, a Nyitott ablak funkció aktív. 14 – – lefelé mozgatás gomb. 15 – – felfelé mozgatás gomb. 16 – Ha a piktogram látható, a gyerekzár aktív. 17 – A helyiség aktuális hőmérséklete. 18 – Hőmérséklet mértékegysége °C. 19 – Aktuális idő. 20 – A piktogram a felhőhöz (AP) való csatlakozást jelzi. 21 – A piktogram a wi-csatlakozást (EZ) jelzi. 22 – A piktogram azt jelzi, hogy a Heti üzemmód melyik idősávja aktív. 23 – Belső hőmérséklet-érzékelő elhelyezkedéseHU | 6 A Termosztát beszerelése

Figyelmeztetés: A termosztát cseréje előtt kapcsoljuk le a lakásban a fűtési rendszer fő tápellátását. Ezáltal kiküszöbölhető az áramütés veszélye. A termosztát elhelyezése A termosztát elhelyezése számos funkciójára kihatással van. Válasszunk ki egy helyet, ahol gyakran tartóz- kodik a családunk, lehetőleg szabad légáramlású belső falon, ahol nem éri közvetlen napfény. Ne helyezzük a termosztátot hőforrás (televízió, radiátor, hűtőszekrény) vagy ajtó közelébe (a gyakori rezgések miatt). Az ajánlások be nem tartása esetén a termosztát nem fogja megfelelően tartani a szobahőmérsékletet.

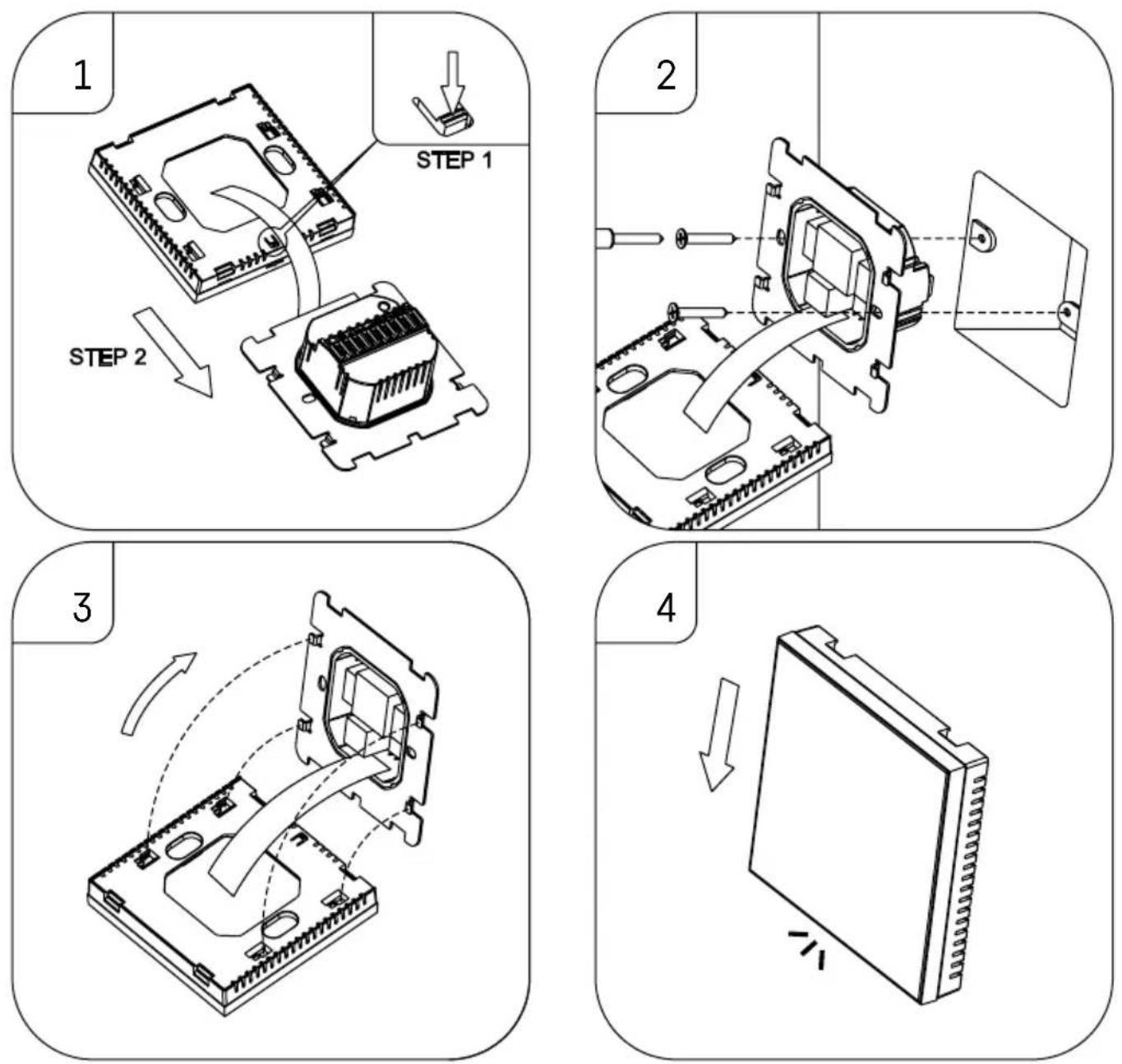

1. Egy csavarhúzóval nyomjuk meg a belső reteszt és csúsztassuk ki a fémkeretet. Ha szükséges, óvatosan

válasszuk le a termosztát két részét összekötő belső csatlakozót.

2. Csavarozzuk a szerelőlapot egy megfelelő (pl. KU 68-as) szerelődobozba.

3. Csatlakoztassuk a szerelődobozból kivezetett vezetékeket a termosztát jelölés szerinti csatlakozójához a

kapcsolási rajznak megfelelően. Csatlakoztassuk újra a belső csatlakozót, helyezzük vissza a termosztátot a szerelőlapra és rögzítsük a fém kerettel.

4. Tegyük vissza az előlapot.HU | 7

Kapcsolási rajz LOAD – csatlakoztatott berendezés N, L – a termosztát tápellátása NTC – padlóérzékelőHU | 8 Mobilalkalmazás A termosztát iOS vagy Android mobilalkalmazással vezérelhető. Töltse le az „EMOS GoSmart” alkalmazást a készülékére. Koppintson a Bejelentkezés gombra, ha már használja az alkalmazást. Ellenkező esetben koppintson a Regisztráció gombra és regisztráljon.HU | 9 Párosítás az alkalmazással Tartsa lenyomva egyszerre a és a gombot a termosztáton. A termosztát kijelzőjén a és a és ikonok egyszerre kezdenek villogni, jelezve, hogy a termosztát párosítási módban van. Az alkalmasában kattintson az Eszköz hozzáadása lehetőségre. Kattintsunk a GoSmart listára a bal oldalon, majd kattintson a Thermostat underoor P56201UF/P56201BUF ikonra. Kövesse az alkalmazás utasításait és adja meg a 2,4 GHz-es wi hálózat nevét és jelszavát. 2 percen belül megtörténik a párosítás az alkalmazással. Megjegyzés: Ha nem sikerül a termosztátot párosítani, ismételje meg a folyamatot. Az 5 GHz-es wi hálózat nem támogatott. Hőmérséklet programok A hőmérséklet program típusát az EMOS GoSmart alkalmazás beállításaiban a Naptár üzemmód fülön lehet kiválasztani. A hőmérséklet programok típusai:

• 5 + 2 (Hé–Pé + Szo + Vas)

• Fix hőmérséklet beállítása az 5 munkanapra + 2 hétvégi napra.

• Mindkét naptípushoz legfeljebb 6 idősáv állítható be.

• 6 + 1 (Hé–Szo + Vas)

• Fix hőmérséklet beállítása 6 napra (hétfőtől szombatig) + vasárnapra.

• Mindkét naptípushoz legfeljebb 6 idősáv állítható be.

• Fix hőmérséklet beállítása 7 napra.

• Mindkét naptípushoz legfeljebb 6 idősáv állítható be. Az idősávokat az EMOS GoSmart alkalmazás „Heti program beállításai” lapon állíthatjuk be. Minden egyes idősávhoz beállíthatjuk a kívánt hőmérsékletet, amely az idősáv beállítása során megadott időponttól lesz aktív a termosztáton. A beállított hőmérséklet a következő idősávig lesz aktív. Példa: Ha a szöveg alatti táblázat szerint állítjuk be az idősávokat, akkor a helyiség hőmérséklete 3:00 és 6:00 óra között 16 °C lesz, 6:00 és 9:00 óra között 20 °C, 9:00 és 12:00 óra között 17 °C, 12:00 és 14:00 óra között 19 °C, 14:00 és 22:00 óra között 23 °C, 22:00 és 3:00 óra között pedig 17 °C lesz.

1. idősáv 3:00 16 °C

2. idősáv 6:00 20 °C

3. idősáv 9:00 17 °C

4. idősáv 12:00 19 °C

5. idősáv 14:00 23 °C

6. idősáv 22:00 17 °CHU | 10

A termosztát speciális beállításai Hőmérséklet kalibrálás

• A termosztát hőmérséklet-érzékelőjének kalibrálása megtörténik a gyártás során, de az optimalizálás érdekében lehetőség van a helyiség hőmérsékletének kalibrálására például egy referencia-hőmérővel.

• Példa: A termosztát 22 °C szobahőmérsékletet mutat, +1 °C kalibrálás után a kijelzett hőmérséklet 23 °C lesz.

• A kalibráció az EMOS GoSmart alkalmazásban végezhető el -9 °C és 9 °C tartományban, 1 °C-os lépé- senként. Kapcsolási tartomány

• A kapcsolási tartomány (hiszterézis) a be- és kikapcsolási hőmérséklet közötti különbség.

• Példa: Például, ha fűtési üzemmódban 20 °C-ra állítja a hőmérsékletet és a kapcsolási tartományt 2 °C-ra, a termosztát akkor kapcsol be, amikor a szoba hőmérséklete 18 °C-ra csökken, és kikapcsol, amint a hőmérséklet eléri a 22 °C-ot.

• A kapcsolási tartomány 0,5 °C és 2,5 °C közötti értékre állítható be.

• A padlóérzékelő kapcsolási tartománya 1 °C és 9 °C közötti értékre állítható be (EMOS GoSmart alkalmazás). Hőmérsékleti határértékek beállítása a termosztát kézi üzemmódjához

• Maximális célhőmérséklet – meghatározza a termosztáton beállítható legnagyobb hőmérsékletet (20 °C és 70 °C közötti tartományban, 1 °C lépésenként).

• Minimális célhőmérséklet – meghatározza a termosztáton beállítható legalacsonyabb hőmérsékletet (1 °C és 20 °C közötti tartományban, 1 °C lépésenként). A hővédelem beállításai

• Magas hőmérséklet elleni védelem – meghatározza azt a maximális lehetséges hőmérsékletet, ameddig fűt a termosztát.

• Példa: Példa: 45 °C-ra beállított magas hőmérséklet elleni védelem és 2 °C hiszterézis esetén a termosztát relé kikapcsol, ha a hőmérséklet eléri a 45 °C-ot, és újra bekapcsol, ha 43 °C-ra csökken.

• Megjegyzés: ha a beltéri és a padlóérzékelőt is beállítja az „Aktív hőmérséklet-érzékelő” funkcióban, az ikon állandóan villogni fog.

• Alacsony hőmérséklet elleni védelem – meghatározza a helyiség lehető legalacsonyabb hőmérsékletét. Ha a hőmérséklet a kiválasztott érték alá csökken, a termosztát magától elkezdi felfűteni a helyiséget. 1 °C és 10 °C közötti tartományban állítható be. A berendezés állapota áramszünet után

• Ugyanaz, mint a leállás előtt – a termosztát visszaáll az áramszünet előtti állapotba.

• Kikapcsolva – a termosztát kikapcsolva marad, miután újra csatlakozott a hálózathoz.

• Be – a termosztát bekapcsol, miután újra csatlakozott a hálózathoz. Aktív hőmérséklet-érzékelő

• Ez a beállítás határozza meg, hogy melyik szenzor érzékelje a hőmérsékletet – a beltéri, a padló vagy mindkettő. Gyerekzár

• A gyerekzár az EMOS GoSmart alkalmazás beállításaiban vagy a gomb 3 másodpercig tartó lenyomá- sával kapcsolható be/ki.

• Amikor a zár aktív, zár szimbólum látható a termosztát kijelzőjén és a termosztát főoldalán az EMOS GoSmart alkalmazásban. A termosztát kijelzőjének fényereje STAND BY módban

• Meghatározza a kijelző fényerejét 10 másodperces inaktivitás után.

• Csak a termosztát kijelzőjén a beállításokban állítható be.

• 0 = kikapcsolt kijelző

• 1 = a kijelzőn halványan világít a szobahőmérséklet

• 2 = a kijelzőn erősen világít a szobahőmérsékletHU | 11 Nyitott ablak funkció

• Ha a termosztát hirtelen hőmérséklet-csökkenést észlel (pl. amikor kinyitunk egy ablakot vagy ajtót), leállítja a helyiség fűtését.

• A termosztát a megadott idő letelte után vagy az ablak bezárásakor újra elkezd fűteni.

• Ez a funkció csak a termosztát kijelzőjén a beállításokban állítható be. Ideiglenes kézi üzemmód

• Az ideiglenes kézi üzemmód akkor aktiválódik, ha Heti üzemmód van beállítva a termosztáton, és meg- nyomjuk a vagy a nyilat.

• Ha aktív, a Heti üzemmód és a Kézi üzemmód piktogramjai egyszerre jelennek meg a kijelzőn.

• Ezt az üzemmódot úgy kapcsolhatjuk ki, ha egy másik üzemmódba kapcsolunk. Nyaralás üzemmód

• A Nyaralás üzemmód bekapcsolásával hosszabb időtartamra állíthatunk be egy kívánt hőmérsékletet. Visszaállítás (Reset)

• A készülék visszaállítható a gyári beállításokra.

• Ez a funkció csak a termosztát kijelzőjén érhető el (leírás lent). Üzemmódok és funkciók beállítása a termosztát bekapcsolt kijelzőjén

1. Az aktuális idő és a hét napjának beállítása

a. Nyomjuk meg a gombot a perc, óra és a hét napjának egymás után történő beállításához. b. Az értékeket a és a nyilakkal kell megadni. c. Erősítsük meg a gombbal.

2. A Heti üzemmód beállítása

a. Nyomjuk meg és tartsuk lenyomva a gombot 3 másodpercig. Ezt követően a hétköznapok beállításaiba kerülünk. Állítsuk be egymás után az órát, percet és a hőmérsékletet a munkanap első idősávjában. Minden egyes értéket erősítsünk meg a gombbal. Miután beállítottuk az 1. idősávot, automatikusan a 2. idősávra lépünk, majd tovább, egészen a 6. idősávig. A hétköznap 6. idősávjának beállítása után áttérünk a hétvége beállítására. b. A hétvége beállításaihoz ismételjük meg ugyanazokat a műveleteket, mint a hétköznap beállításánál. c. Az értékeket a és a nyilakkal kell megadni. d. Miután beállítottuk a hétvége utolsó időszakát, nyomjuk meg újra a gombot a Heti mód beállításának befejezéséhez.

3. A Nyaralás üzemmód beállítása

a. Nyomjuk meg és tartsuk lenyomva a gombot 3 másodpercig. Amint az OFF vagy ON felirat villog a jobb felső sarokban a pontos idő helyett, beléptünk a Nyaralás üzemmód beállításába. b. Ha szeretnénk bekapcsolni a Nyaralás üzemmódot, a vagy a nyíl segítségével kapcsoljuk ON (BE) állásba a feliratot és hagyjuk jóvá a gombbal. c. A megerősítést követően egy szám villog a kijelző tetején, jelezve a Nyaralás üzemmód időtartamát. Az időtartam módosításához használjuk ismét a vagy a nyíl gombot. Erősítsük meg a gombbal. d. Az időtartam megerősítése után átlépünk a Nyaralás üzemmód célhőmérsékletének beállítására. A hőmérséklet módosításához használjuk ismét a vagy a nyíl gombot. Erősítsük meg a gombbal. A megerősítés után a Nyaralás üzemmód aktív. e. A Nyaralás üzemmód kikapcsolásához tartsuk lenyomva a gombot 3 másodpercig, és állítsuk a szöveget OFF-ra (KI). Erősítsük meg a gombbal, és a Nyaralás üzemmód kikapcsol. A. üzemmódok és funkciók beállítása a termosztát kikapcsolt kijelzőjén A termosztát kijelzőjét a gombbal kapcsolhatjuk ki. Ha a kijelző ki van kapcsolva, csak az alsó gombsáv aktív. A termosztát speciális beállításaiba való belépéshez nyomjuk meg és tartsuk lenyomva a gombot 3 másodpercig. Az értékeket/paramétereket az egyes üzemmódokban a és a nyilak segítségével állíthatjuk be. A termosztát speciális A. beállításaiban történő léptetéshez nyomjuk meg a gombot, ezzel tovább lépünk a következő funkció/üzemmód beállításába. A funkciókat/üzemmódokat A1–AE felirat jelöli (a kijelző jobb felső sarkában). Minden beállított értéket erősítsünk meg a gombbal.HU | 12 Funkciók/üzemmódok:

• A1 – Hőmérséklet kalibrálás

• -9 °C és 9 °C közötti tartományban állítható be.

• A kijelző a kalibrálás során beállított értékkel módosított hőmérsékletet mutatja.

• A kijelző felső részében a beállított kalibrálás értéke látható.

• Az alapértelmezett beállítás -1 °C.

• A2 – Kapcsolási tartomány

• 0,5 °C és 2,5 °C közötti tartományban állítható be.

• Az alapértelmezett beállítás 1 °C.

• A3 – Kijelző gyerekzár

• 0 vagy 1 lehet az értéke.

• 0 = kikapcsolt gyerekzár.

• 1 = bekapcsolt gyerekzár.

• Az alapértelmezett érték 0.

• A4 – A berendezés állapota áramszünet után

• 0, 1 vagy 2 lehet az értéke.

• 0 = az állapot ugyanaz, mint az áramszünet előtt.

• 1 = a termosztát kikapcsolva marad.

• 2 = a termosztát bekapcsol.

• Az alapértelmezett érték 0.

• A5 – A termosztát kijelzőjének fényereje STAND BY módban

• 0, 1 vagy 2 lehet az értéke.

• 0 = kikapcsolt kijelző.

• 1 = a kijelzőn halványan világít a szobahőmérséklet.

• 2 = a kijelzőn erősen világít a szobahőmérséklet.

• Az alapértelmezett érték 2.

• A6 – Naptár üzemmód kiválasztása a Heti üzemmódhoz

• 0, 1 vagy 2 lehet az értéke.

• Az alapértelmezett érték 0.

• A7 – Minimális célhőmérséklet

• 1 °C és 10 °C közötti tartományban állítható be.

• Az alapértelmezett beállítás 5 °C.

• A8 – Maximális célhőmérséklet

• 20 °C és 70 °C közötti tartományban állítható be.

• Az alapértelmezett beállítás 35 °C.

• A9 – Alacsony hőmérséklet elleni védelem

• 1 °C és 10 °C közötti tartományban állítható be vagy kikapcsolható.

• A kikapcsolt állapot úgy érhető el, hogy beállítjuk a 10 °C-ot, majd megnyomjuk a felfelé mutató nyilat. A kijelzőn két kötőjel jelenik meg.

• Az alapértelmezett beállítás 5 °C.

• AA – Magas hőmérséklet elleni védelem

• 20 °C és 70 °C közötti tartományban állítható be vagy kikapcsolható.

• A kikapcsolt állapot úgy érhető el, hogy beállítjuk a 20 °C-ot, majd megnyomjuk a lefelé mutató nyilat. A kijelzőn két kötőjel jelenik meg.

• Az alapértelmezett beállítás 45 °C.

• AB – Az érzékelő magas hőmérséklet elleni védelmének határértéke

• 1 °C és 9 °C közötti tartományban állítható be.

• Az alapértelmezett beállítás 2 °C.HU | 13

• AC – Nyitott ablak funkció (hőmérséklet)

• 10 °C és 20 °C közötti tartományban állítható be vagy kikapcsolható.

• A kikapcsolt állapot úgy érhető el, hogy beállítjuk a 10 °C-ot, majd megnyomjuk a lefelé mutató nyilat. A kijelzőn két kötőjel jelenik meg.

• Alapértelmezetten a funkció kikapcsolt.

• AD – Nyitott ablak funkció (idősáv)

• 10 és 20 perc közötti érték állítható be.

• Az alapértelmezett érték 10 perc.

• AE – Visszaállítás (Reset)

• A kijelzőn Ao felirat látható. A gyári beállítások visszaállításához tartsuk lenyomva a gombot 5 má- sodpercig. B. üzemmódok és funkciók beállítása a termosztát kikapcsolt kijelzőjén A termosztát kijelzőjét a gombbal kapcsolhatjuk ki. Ha a kijelző ki van kapcsolva, csak az alsó gombsáv aktív. A termosztát speciális B. beállításaiba való belépéshez nyomjuk meg és tartsuk lenyomva a gombot 3 másodpercig. Az értékeket/paramétereket az egyes üzemmódokban a és a nyilak segítségével állíthatjuk be. A termosztát speciális B. beállításaiban történő léptetéshez nyomjuk meg a gombot, ezzel tovább lépünk a következő funkció/üzemmód beállításába. A funkciókat/üzemmódokat BN, Bo feliratok jelölik (a kijelző jobb felső sarkában). Minden beállított értéket erősítsünk meg a gombbal. Funkciók/üzemmódok:

• BN – Aktív hőmérséklet-érzékelő

• N1, N2 és N3 érték állítható be.

• N1 = a beltéri érzékelő az aktív.

• N2 = a padlóérzékelő az aktív.

• N3 = a beltéri és a padlóérzékelő is aktív.

• Az alapértelmezett érték N1.

• Bo – Termékinformáció

• Nem szerkeszthető beállítás.HU | 14 Hibaelhárítási GYIK A kijelzőn megjelenő felirat: E1 – beltéri hőmérséklet érzékelő hiba.

• Állítsa vissza (resetelje) a termosztátot.

• Jelezze reklamációs igényét. E2 – padlóérzékelő hiba.

• Állítsa vissza (resetelje) a termosztátot.

• Ellenőrizze, hogy az érzékelő megfelelően van-e csatlakoztatva. Ellenőrizze az aktív érzékelő beállításait a termosztát menüjében.HU | 15 Gondozás és karbantartás A készülék rendeltetésszerű használat esetén évekig megbízhatóan fog működni. Néhány tipp a megfelelő kezeléshez:

• Mielőtt elkezdjük a terméket használni, gondosan olvassuk el a használati útmutatót.

• Ne tegyük ki a terméket közvetlen napfénynek, szélsőséges hidegnek vagy páratartalomnak, vagy hirtelen hőmérsékleti változásoknak. Ezáltal csökkenne az érzékelés pontossága.

• Ne tegyük a terméket rezgésnek és rázkódásoknak kitett helyre, mert ezek károsíthatják.

• Ne tegyük ki a terméket túlzott nyomásnak, ütésnek, pornak, magas hőmérsékletnek vagy páratartalom- nak, mert azok a termék hibás működését okozhatják, csökkenthetik az üzemidőt, megrongálhatják az elemeket és deformálhatják a műanyag alkatrészeket.

• Ne tegyük ki a terméket esőnek, nedvességnek, csöpögő vagy fröccsenő víznek.

• Ne helyezzünk a termékre nyílt tűzforrást, pl. égő gyertyát stb.

• Ne helyezzük a terméket olyan helyre, ahol nem biztosított az elégséges légáramlás.

• Ne dugjunk semmilyen tárgyat a termék szellőzőnyílásába.

• Ne módosítsuk a termék belső áramköreit, mert megsérülhetnek, és a garancia automatikusan érvényét veszíti. A terméket kizárólag szakképzett szerelő javíthatja.

• Tisztításához használjunk enyhén benedvesített puha törlőruhát.

• Ne használjunk oldószereket, sem tisztítószereket, mert megkarcolhatják a műanyag részeket és meg- sérthetik az elektromos áramköröket.

• A terméket ne merítsük vízbe, se más folyadékba.

• A terméket sérülés vagy meghibásodás esetén ne próbáljuk saját magunk megjavítani. Adjuk át szervi- zelésre abban az üzletben, ahol vettük.

• A készüléket nem használhatják felügyelet nélkül vagy a biztonságukért felelős személyektől kapott megfelelő tájékoztatás hiányában korlátozott zikai, érzékszervi vagy értelmi képességű vagy tapasz- talatlan személyek (beleértve a gyerekeket), akik nem képesek a készülék biztonságos használatára. Gondoskodjunk a gyerekek felügyeletéről, hogy ne játszhassanak a készülékkel. Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív hulladék- gyűjtő helyeket. A gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi hivatalokhoz. Ha az elektromos készülékek a hulladéktárolókba kerülnek, veszélyes anyagok szivároghatnak a talajvízbe, melyek így bejuthatnak a táplálékláncba és veszélyeztethetik az Ön egészségét és kényelmét.HU | 16SI | 1
