LIETOŠANAS INSTRUKCIJA P56201UF Emos

• Pirms termostata pirmās lietošanas reizes rūpīgi izlasiet lietotāja rokasgrāmatu.

• Pirms termostata uzstādīšanas izslēdziet strāvas padevi!

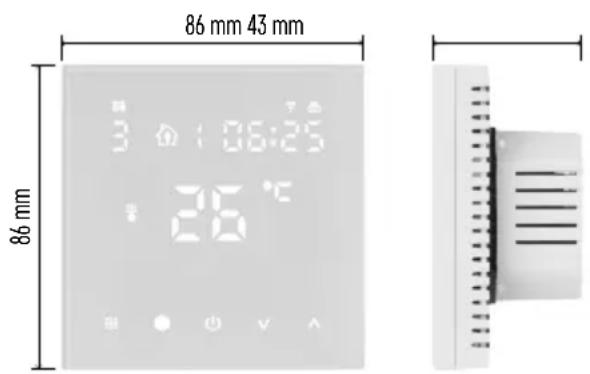

• Uzstādīšanas laikā ievērojiet noteiktos standartus.LV | 3 86 mm 43 mm 86 mm Tehniskā specikācija Pārslēdzamā slodze: maks. 230 V maiņstrāva; 16 A rezistīvajai slodzei Temperatūras mērījumi: 0 °C līdz +95 °C, izšķirt- spēja 0,5 °C Temperatūras iestatījums: no 1 °C līdz 70 °C ar 0,5 °C soli Temperatūras starpības iestatījums: no 0,5 °C līdz 2,5 °C ar 0,5 °C soli Apkārtējās vides temperatūras kalibrēšana: no -9 °C līdz +9 °C ar 1 °C soli Barošanas avots: 230 V Elektroiekārtas korpusa aizsardzības pakāpe: IP20 Piederumi: 3 m grīdas sensors (ø 8 mm), uzstā- dīšanas aprīkojums Wi-Fi frekvence: 2,4 GHz, maks. 25 mW e.i.r.p. (ekvivalentā izotropi izstarotā jauda) Izmēri: 86 × 86 × 43 mmLV | 4 Termostata ekrāna apraksts: ikonas un taustiņi

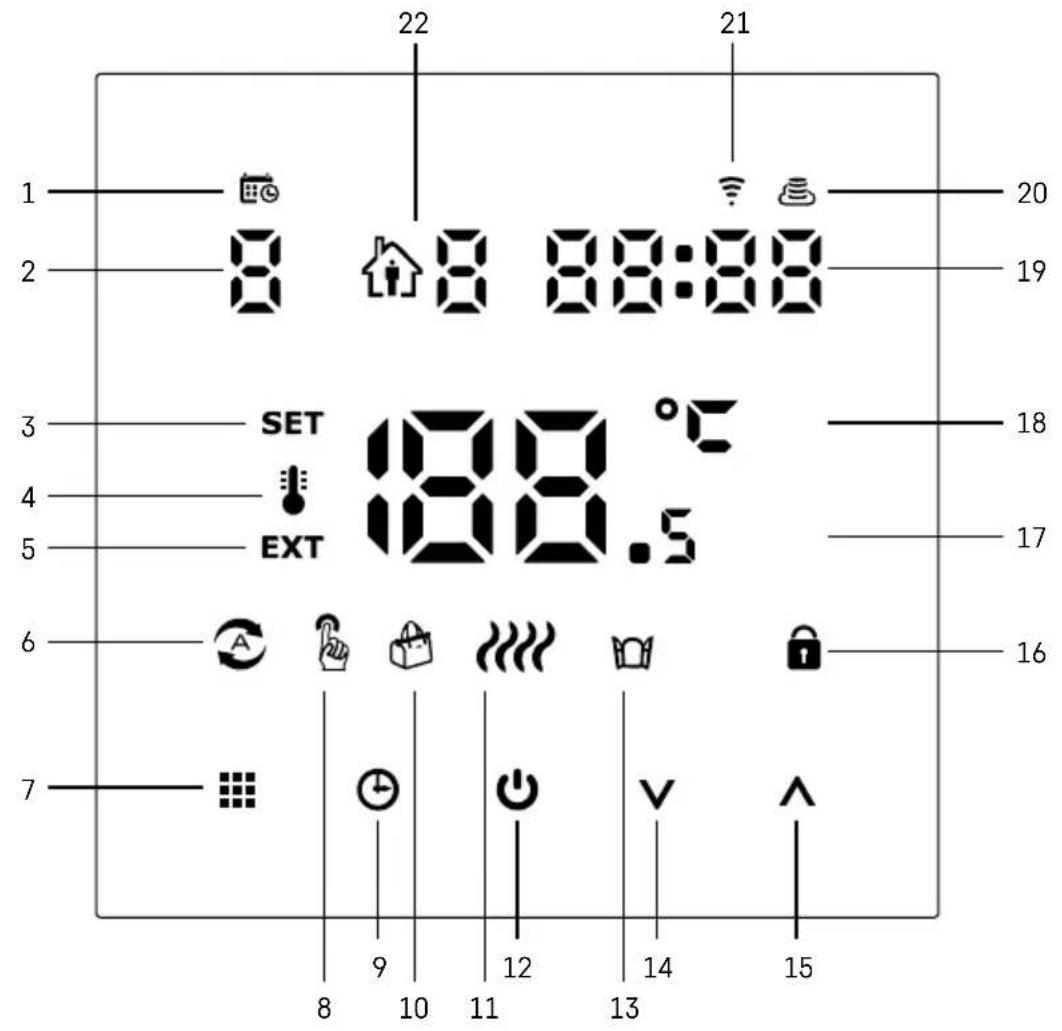

7LV | 5 1 – norāda nedēļas dienu. 2 – Nedēļas dienas kārtas numurs (1 – pirmdiena, 2 – otrdiena, 3 – trešdiena, 4 – ceturtdiena, 5 – piektdiena, 6 – sestdiena, 7 – svētdiena). 3 – Ekrānā redzamā ikona norāda, ka ekrāns rāda konkrētajam režīmam iestatīto temperatūru. 4 – Ja ekrānā ir ikona , ekrāns rāda pašreizējo telpas temperatūru (ja ir aktīvs termostata iekšējais sensors). 5 – Ja ekrānā ir ikona , ekrāns rāda grīdas sensora temperatūru. Režīmā, kurā temperatūru mēra abi sensori, šo temperatūru var redzēt, trīs sekundes turot nospiestu . 6 – Ikona ekrānā norāda, ka ir aktīvs nedēļas režīms. 7 – Ar pogu notiek nedēļas un manuālā režīma pārslēgšana. 8 – Ikona ekrānā norāda, ka manuālais režīms ir aktīvs. 9 – Ar pogu tiek iestatīts laiks. 10 – Ikona ekrānā norāda, ka brīvdienu režīms ir aktīvs. 11 – Ekrānā redzamā ikona norāda, ka termostats pašlaik silda telpu. 12 – ir IESLĒGŠANAS/IZSLĒGŠANAS poga. 13 – Ikona ekrānā norāda, ka atvērtā loga funkcija ir aktīva. 14 – Poga tiek izmantota, lai pārvietotos lejup. 15 – Poga tiek izmantota, lai pārvietotos augšup. 16 – Ikona ekrānā norāda, ka bērnu drošības slēdzene ir aktīva. 17 – Pašreizējā telpas temperatūra. 18 – Temperatūras mērvienība, °C. 19 – Pašreizējais laiks. 20 – Ikona norāda savienojumu ar mākoni (AP). 21 – Ikona norāda savienojumu ar Wi-Fi (EZ). 22 – Ikona norāda, kurš nedēļas režīma periods pašlaik ir aktīvs. 23 – Iekštelpu temperatūras sensora atrašanās vietaLV | 6 Termostata uzstādīšana

Uzmanību! Pirms termostata maiņas atvienojiet no elektrotīkla dzīvokļa apsildes sistēmu. Tas nepieļaus iespējamas elektriskās strāvas izraisītas traumas. Termostata novietojums Termostata novietojums būtiski ietekmē tā darbību. Izvēlieties vietu, kur ģimenes locekļi pavada lielāko daļu laika. Vēlams izvēlēties iekšējo sienu, kur gaiss brīvi cirkulē, bez tiešas saulesgaismas. Nenovietojiet termostatu siltuma avotu (piemēram, televizoru, radiatoru, ledusskapju) vai durvju tuvumā (biežu triecienu vai vibrāciju dēļ). Šo ieteikumu neievērošanas gadījumā termostats neuzturēs pareizu telpas temperatūru.

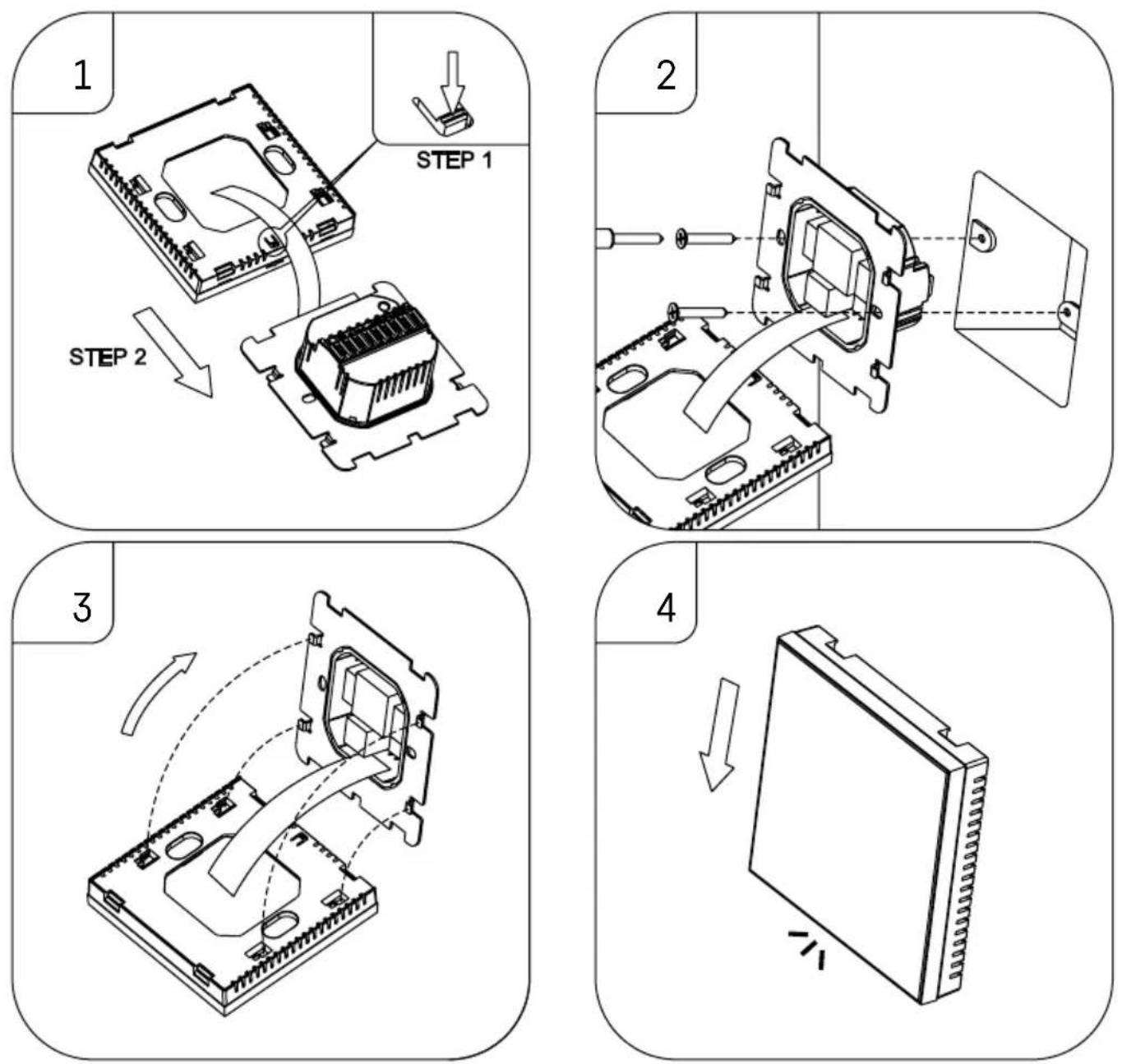

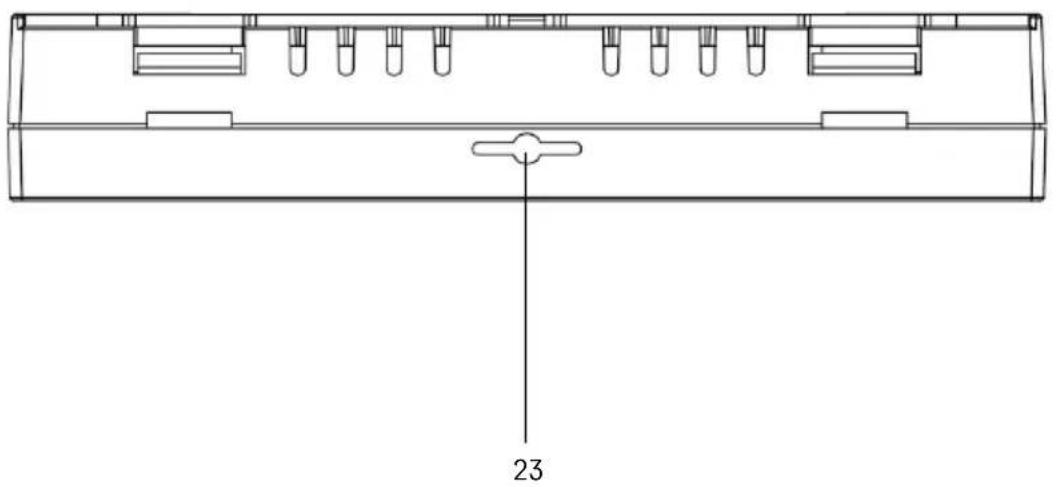

1. Ar skrūvgriezi nospiediet iekšējo ksatoru un izbīdiet metāla rāmi. Ja nepieciešams, uzmanīgi atvienojiet

abas termostata daļas savienojošo iekšējo savienotāju.

2. Uzstādiet montāžas plāksni uz piemērotas sadales kārbas, piemēram, KU 68.

3. Savienojiet no sadales kārbas izejošos vadus ar atzīmētajām termostata spailēm saskaņā ar elektro-

instalācijas shēmu. Savienojiet atpakaļ iekšējo savienotāju, uzstādiet termostatu atpakaļ uz montāžas plāksnes un nostipriniet to ar metāla rāmi.

4. Uzlieciet priekšējo vāku.LV | 7

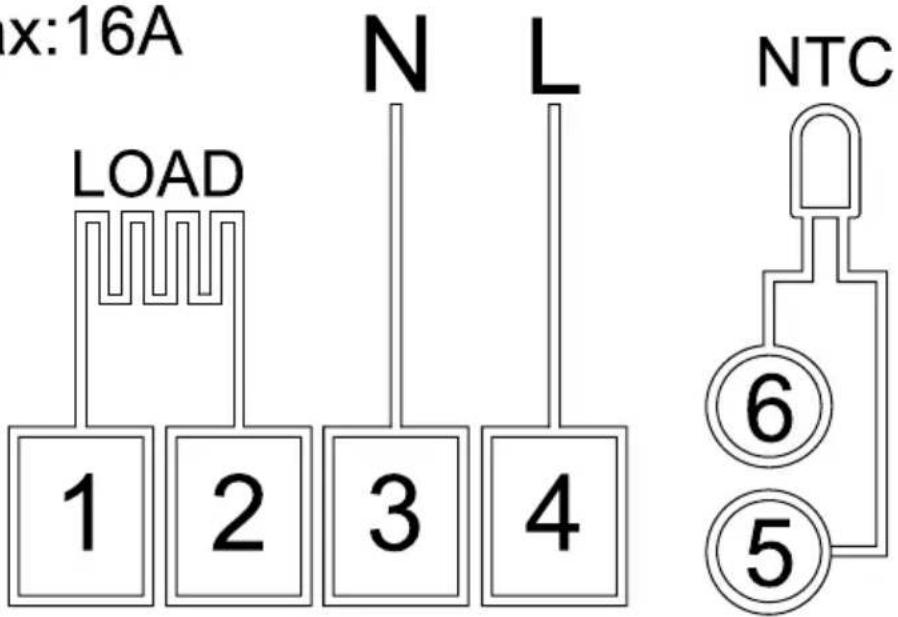

Elektroinstalācijas shēma LOAD – pievienotā ierīce N, L – termostata barošanas avots NTC – grīdas sensorsLV | 8 Mobilā lietotne Termostatu var vadīt, izmantojot iOS vai Android mobilo lietotni. Lejupielādējiet savā ierīcē lietotni EMOS GoSmart. Ja jau esat izmantojis šo lietotni, pieskarieties pogai Pieteikties. Ja neesat, pieskarieties pogai Reģistrēties un reģistrējieties.LV | 9 Savienošana ar mobilo lietotni Vienlaikus nospiediet abas termostata pogas un . Uz termostata ekrāna sāks mirgot ikonas un ; termostats tagad ir savienošanas režīmā. Lietotnē pieskarieties Pievienot ierīci. Pieskarieties GoSmart sarakstam kreisajā pusē un ikonai Termostats zem grīdas P56201UF/P56201BUF. Izpildiet lietotnē sniegtās norādes un ievadiet sava 2,4 GHz Wi-Fi tīkla nosaukumu un paroli. Vārteja tiek savienota pārī ar lietotni divās minūtēs. Piezīme. Ja termostatu neizdodas pievienot, atkārtojiet visu procesu no sākuma. 5 GHz Wi-Fi tīkli nav piemēroti. Temperatūras programmas Temperatūras programmas veidu var izvēlēties lietotnes EMOS GoSmart iestatījumu kalendāra režīma cilnē. Temperatūras programmu veidi:

• 5 + 2 (P–Pk + S + Sv)

• Ļauj iestatīt nemainīgu temperatūru piecām darba dienām un divām nedēļas nogales dienām.

• Katram dienu veidam ļauj iestatīt sešus laika periodus.

• Ļauj iestatīt nemainīgu temperatūru sešām dienām (no pirmdienas līdz sestdienai) un svētdienai.

• Katram dienu veidam ļauj iestatīt sešus laika periodus.

• Ļauj iestatīt nemainīgu temperatūru septiņām dienām.

• Katram dienu veidam ļauj iestatīt sešus laika periodus. Laika periodus var iestatīt lietotnes EMOS GoSmart nedēļas režīma iestatījumu cilnē. Katram laika periodam iestatiet temperatūru, kas termostatam ir jāiestata, sākot ar laika perioda iestatījumos noteikto laiku. Iestatītā temperatūra būs spēkā līdz nākamajam laika periodam. Piemērs. iestatot laika periodus atbilstoši turpmāk redzamajai tabulai, istabas temperatūra būs 16 °C no 3.00 līdz 6.00, pēc tam 20 °C no 6.00 līdz 9.00, 17 °C no 9.00 līdz 12.00, 19 °C no 12.00 līdz 14.00, 23 °C no 14.00 līdz 22.00 un 17 °C no 22.00 līdz 3.00.

Papildiestatījumi Temperatūras kalibrēšana

• Termostata temperatūras sensors ir kalibrēts rūpnīcā, taču var veikt papildu kalibrēšanu, lai optimizētu termostatu, piemēram, salīdzinot izmērīto telpas temperatūru ar atsauces termometru.

• Piemērs. Termostats rāda istabas temperatūru 22 °C; iestatot kalibrēšanu līdz +1 °C, termostats tā vietā rādīs 23 °C.

• Lietotnē EMOS GoSmart kalibrēšanu var iestatīt no -9 °C līdz 9 °C ar 1 °C izšķirtspēju. Temperatūras starpība

• Temperatūras starpība (histerēze) ir starpība starp sistēmas ieslēgšanai un izslēgšanai nepieciešamo temperatūru.

• Piemērs. Ja apsildes režīmā temperatūra ir iestatīta uz 20 °C un starpība ir iestatīta uz 2 °C, termostats aktivizēs apsildi, tiklīdz telpas temperatūra pazemināsies līdz 18 °C, un izslēgs apsildi, ja temperatūra sasniegs 22 °C.

• Iekšējā sensora temperatūras starpību var iestatīt no 0,5 °C līdz 2,5 °C.

• Grīdas sensora temperatūras starpību var iestatīt no 1 °C līdz 9 °C (EMOS GoSmart lietotne). Manuālo termostata iestatījumu temperatūras ierobežojumi

• Maksimālā temperatūras iestatījumu robežvērtība nosaka maksimālo temperatūru, kuru var iestatīt termostatā (no 20 °C līdz 70 °C, izšķirtspēja 1 °C).

• Minimālā temperatūras iestatījumu robežvērtība nosaka minimālo temperatūru, kuru var iestatīt termostatā (no 1 °C līdz 20 °C, izšķirtspēja 1 °C). Temperatūras aizsardzība

• Aizsardzība pret augstu temperatūru norāda maksimālo temperatūru, līdz kurai termostats uzsilda sistēmu.

• Piemērs. Ja sensora temperatūras aizsardzība ir iestatīta uz 45 °C un robežvērtība uz 2 °C, termostata relejs izslēdzas, ja temperatūra pārsniedz 45 °C, un atkal ieslēdzas, ja temperatūra nokrītas līdz 43 °C.

• Piezīme: ja funkcijā “Aktīvs temperatūras sensors” ir iestatīts gan iekštelpu, gan grīdas sensors, ikona mirgo pastāvīgi.

• Aizsardzība pret zemu temperatūru norāda zemāko iespējamo telpas temperatūru. Ja temperatūra nokrītas zem iestatītās vērtības, termostats sāk automātiski sildīt telpu. Šo vērtību var iestatīt no 1 °C līdz 10 °C. Ierīces statuss pēc atkārtotas pieslēgšanas barošanas avotam pēc strāvas padeves pārtraukuma

• Tāds pats kā pirms izslēgšanas – termostats atgriežas stāvoklī, kādā tas bija pirms strāvas padeves pārtraukuma.

• Izslēgts – pēc atkārtotas pieslēgšanas termostats paliek izslēgts.

• Ieslēgts – pēc atkārtotas pieslēgšanas termostats ieslēdzas. Aktīvais temperatūras sensors

• Iestatījums nosaka, kurš sensors mēra temperatūru, – iekšējais sensors, grīdas sensors vai abi. Bērnu drošības slēdzene

• Bērnu drošības slēdzene tiek aktivēta/deaktivēta lietotnes EMOS GoSmart iestatījumos vai trīs sekundes turot nospiestu pogu

• Ja slēdzene ir aktīva, termostata ekrānā vai EMOS GoSmart termostata galvenajā lapā tiek parādīta slēdzenes ikona. Termostata ekrāna spilgtums gaidstāves režīmā

• Norāda ekrāna spilgtumu pēc desmit sekundēm bez aktivitātēm.

• Var iestatīt tikai termostata ekrāna iestatījumos.

• 1 = ekrānā ir nedaudz izgaismota istabas temperatūra

• 2 = ekrānā ir spilgti izgaismota istabas temperatūra Atvērtā loga funkcija

• Ja termostats konstatē pēkšņu temperatūras kritumu (piemēram, atverot logu vai durvis), tas pārtrauc telpas sildīšanu.

• Termostats atsāks telpas sildīšanu pēc iestatītā laika perioda beigām vai pēc loga aizvēršanas.

• Šo funkciju var iestatīt/ieslēgt tikai termostata ekrāna iestatījumos.LV | 11 Pagaidu manuālais režīms

• Pagaidu manuālais režīms tiek aktivēts, ja termostatā ir iestatīts nedēļas režīms un tiek nospiesta bultiņa vai .

• Kad tas ir aktīvs, ekrānā būs redzama gan nedēļas režīma , gan manuālā režīma ikona.

• Šis režīms tiek izslēgts, tikai pārejot uz citu režīmu. Brīvdienu režīms

• Brīvdienu režīms ļauj iestatīt vēlamo temperatūru ilgākam laika periodam. Atiestatīšana

• Ierīci var atiestatīt uz rūpnīcas iestatījumiem.

• Šo funkciju var aktivēt tikai termostata ekrānā (kā ir aprakstīts turpmāk). Režīmu un funkciju iestatīšana aktīvā termostata ekrānā

1. Pašreizējā laika un nedēļas dienas iestatīšana

a. Nospiediet pogu , lai norādītajā secībā iestatītu minūtes, stundas un nedēļas dienu. b. Mainiet vērtības ar bultiņām un . c. Apstipriniet, vēlreiz nospiežot

2. Nedēļas režīma iestatīšana

a. Nospiediet un trīs sekundes turiet pogu . Tiks atvērti darba dienas iestatījumi. Norādītajā secībā iestatiet pirmā darba dienas perioda stundu, minūtes un temperatūru. Apstipriniet katru darbību, vēl- reiz nospiežot pogu . Pēc 1. laika perioda iestatīšanas iestatījumi automātiski pārslēdzas uz 2. laika periodu. Pakāpeniski virzieties līdz 6. laika periodam. Pēc darba dienas 6. laika perioda iestatīšanas tiks atvērti nedēļas nogales dienas iestatījumi. b. Lai iestatītu nedēļas nogales dienas graku, atkārtojiet darbības, kuras veicāt, iestatot darba dienas graku. c. Mainiet vērtības ar bultiņām un . d. Pēc pēdējā nedēļas nogales dienas laika perioda iestatīšanas vēlreiz nospiediet pogu , un nedēļas režīms ir iestatīts.

3. Brīvdienu režīma iestatīšana

a. Nospiediet un trīs sekundes turiet pogu . Ja pulksteņa vietā augšējā labajā stūrī sāk mirgot teksts IZSLĒGTS vai IESLĒGTS, ir ievadīti brīvdienu režīma iestatījumi. b. Ja vēlaties aktivēt brīvdienu režīmu, izmantojiet bultiņu vai , lai mirgojošo tekstu augšējā labajā stūrī pārslēgtu uz IESLĒGTS, un apstipriniet ar . c. Pēc apstiprināšanas ekrāna augšdaļā sāks mirgot cipars, kas norāda brīvdienu režīma ilgumu. Pielāgojiet ilgumu ar bultiņām un . Apstipriniet, nospiežot pogu . d. Pēc ilguma apstiprināšanas tiks piedāvāta brīvdienu režīma temperatūras iestatīšana. Pielāgojiet tem- peratūru ar bultiņām un . Apstipriniet, nospiežot pogu . Apstiprināšana aktivē brīvdienu režīmu. e. Lai izslēgtu brīvdienu režīmu, trīs sekundes turiet nospiestu pogu un mainiet tekstu uz IZSLĒGTS. Apstipriniet ar , lai izslēgtu brīvdienu režīmu. A režīmu un funkciju iestatīšana neaktīvā termostata ekrānā Izslēdziet termostata ekrānu ar pogu . Kad ekrāns ir izslēgts, aktīva ir tikai apakšējā pogu josla. Lai atvērtu termostata papildiestatījumus (A), nospiediet un trīs sekundes turiet pogu . Pielāgojiet jebkura režīma vai funkcijas vērtības/parametrus ar bultiņām un . Lai pārslēgtu papildiestatījumus, nospiediet , lai piekļūtu nākamās funkcijas/režīma iestatījumiem. Funkcijas/ režīmi ir apzīmēti ar A1–AE (ekrāna augšējā labajā stūrī). Jebkuras vērtības apstipriniet ar . Funkcijas/režīmi:

• A1 – temperatūras kalibrēšana

• Šo vērtību var iestatīt no -9 °C līdz 9 °C.

• Ekrānā redzamā temperatūra tiks koriģēta par iestatīto kalibrēšanas vērtību.

• Kalibrēšanas vērtība tiek parādīta ekrāna augšdaļā.

• Noklusējuma iestatījums ir -1 °C.LV | 12

• A2 – temperatūras starpība

• Šo vērtību var iestatīt no -0,5 līdz 2,5 °C.

• Noklusējuma iestatījums ir 1 °C.

• A3 – ekrāna bērnu drošības slēdzene

• Var iestatīt 0 vai 1.

• 0 = slēdzene izslēgta.

• 1 = slēdzene ieslēgta.

• Noklusējuma vērtība ir 0.

• A4 – ierīces statuss pēc atkārtotas pieslēgšanas barošanas avotam pēc strāvas padeves pārtraukuma

• Var iestatīt 0, 1 vai 2.

• 0 = tāds pats statuss kā pirms pārtraukuma.

• Noklusējuma vērtība ir 0.

• A5 – termostata ekrāna spilgtums gaidstāves režīmā

• Var iestatīt 0, 1 vai 2.

• 0 = ekrāns izslēgts.

• 1 = ekrānā ir nedaudz izgaismota istabas temperatūra.

• 2 = ekrānā ir spilgti izgaismota istabas temperatūra.

• Noklusējuma vērtība ir 2.

• A6 – kalendāra režīma izvēle nedēļas režīmam

• Noklusējuma iestatījums ir 0.

• A7 – minimālās temperatūras iestatījums

• Šo vērtību var iestatīt no 1 °C līdz 10 °C.

• Noklusējuma iestatījums ir 5 °C.

• A8 – maksimālās temperatūras iestatījums

• Šo vērtību var iestatīt no 20 °C līdz 70 °C.

• Noklusējuma iestatījums ir 35 °C.

• A9 – aizsardzība pret zemu temperatūru

• Var iestatīt no 1 °C līdz 10 °C vai pilnībā izslēgt.

• Aizsardzība tiek izslēgta, iestatot vērtību 10 °C un nospiežot bultiņu . Ekrānā tiks parādītas divas svītriņas.

• Noklusējuma iestatījums ir 5 °C.

• AA – ārējā sensora aizsardzība pret augstu temperatūru

• Var iestatīt no 20 °C līdz 70 °C vai pilnībā izslēgt.

• Aizsardzība tiek izslēgta, iestatot vērtību 20 °C un nospiežot bultiņu . Ekrānā tiks parādītas divas svītriņas.

• Noklusējuma iestatījums ir 45 °C.

• AB – aizsardzības pret augstu temperatūru sensora robežvērtības iestatīšana

• Šo vērtību var iestatīt no 1 °C līdz 9 °C.

• Noklusējuma iestatījums ir 2 °C.

• AC – atvērtā loga funkcija (temperatūra)

• Var iestatīt no 10 °C līdz 20 °C vai pilnībā izslēgt.

• Funkcija tiek izslēgta, iestatot vērtību 10 °C un nospiežot bultiņu . Ekrānā tiks parādītas divas svītriņas.

• Noklusējuma iestatījums ir izslēgta.

• AD – atvērta loga funkcija (intervāls)

• Šo vērtību var iestatīt no 10 °C līdz 20 °C minūtēm.

• Noklusējuma vērtība ir desmit minūtes.

• Ekrānā tiek parādīts Ao. Lai atiestatītu rūpnīcas iestatījumus, piecas sekundes turiet nospiestu pogu .LV | 13 B režīmu un funkciju iestatīšana neaktīvā termostata ekrānā Izslēdziet termostata ekrānu ar pogu . Kad ekrāns ir izslēgts, aktīva ir tikai apakšējā pogu josla. Lai atvērtu termostata papildiestatījumus (B), nospiediet un trīs sekundes turiet pogu . Pielāgojiet jebkura režīma vai funkcijas vērtības/parametrus ar bultiņām un . Lai pārslēgtu papildiestatījumus, nospiediet , lai piekļūtu nākamās funkcijas/režīma iestatījumiem. Funkcijas/ režīmi ir apzīmēti ar BN, Bo (ekrāna augšējā labajā stūrī). Jebkuras vērtības apstipriniet ar . Funkcijas/režīmi:

• BN – aktīvais temperatūras sensors

• Var iestatīt N1, N2 un N3.

• N1 = aktīvs ir iekšējais sensors.

• N2 = aktīvs ir grīdas sensors.

• N3 = aktīvs ir iekšējais un grīdas sensors.

• Noklusējuma vērtība ir N1.

• Bo – informācija par ierīci

• Izvēle, kuru nevar mainīt.LV | 14 BUJ par problēmu novēršanu Ekrānā tiek parādīts turpmāk minētais. E1 – iekštelpu temperatūras sensora defekts.

• Pārbaudiet, vai sensors ir pareizi savienots. Pārbaudiet aktīvā sensora iestatījumus termostata izvēlnē.LV | 15 Apkope un uzturēšana Pareizi izmantota, šī ierīce uzticami kalpos gadiem ilgi. Turpmāk ir sniegti daži padomi pareizas darbības nodrošināšanai:

• Pirms ierīces lietošanas rūpīgi izlasiet instrukciju.

• Nepakļaujiet ierīci tiešiem saules stariem, lielam aukstumam, mitrumam un pēkšņām temperatūras izmaiņām. Tas mazinās mērījumu precizitāti.

• Nenovietojiet ierīci vietās, kas ir pakļautas vibrācijai vai triecieniem, – tie var izraisīt bojājumus.

• Nepakļaujiet ierīci pārmērīgam spēkam, triecieniem, putekļiem, augstas temperatūras ietekmei vai mit- rumam – tādējādi var tikt traucēta tās darbība, saīsināts baterijas kalpošanas mūžs, sabojāta baterija vai deformētas plastmasas detaļas.

• Nepakļaujiet ierīci lietum vai lielam mitrumam, pilošam ūdenim vai ūdens šļakatām.

• Nenovietojiet uz ierīces atklātas liesmas avotus, piemēram, degošas sveces u. c.

• Nenovietojiet ierīci vietā ar nepietiekamu gaisa plūsmu.

• Neievietojiet priekšmetus ierīces atverēs.

• Neaizskariet ierīces iekšējos elektriskos savienojumus ‒ tādējādi var to sabojāt un tas automātiski anulē garantiju. Bojājumu gadījumā ierīce ir jāremontē tikai atbilstoši kvalicētam speciālistam.

• Ierīces tīrīšanai izmantojiet nedaudz samitrinātu mīkstu drānu. Nelietojiet šķīdinātājus vai tīrīšanas līdzek- ļus – tie var saskrāpēt plastmasas detaļas un izraisīt elektrisko ķēžu koroziju.

• Negremdējiet ierīci ūdenī vai citā šķidrumā.

• Ierīces bojājumu vai defektu gadījumā neveiciet remontdarbus patstāvīgi. Nododiet ierīci labošanai veikalā, kurā to iegādājāties.

• Šī ierīce nav paredzēta izmantošanai personām (tostarp bērniem), kuru ziskā, uztveres vai garīgā nespēja vai pieredzes un zināšanu trūkums neļauj to droši lietot, ja vien šīs personas neuzrauga vai norādījumus par ierīces lietošanu tām nesniedz par viņu drošību atbildīgā persona. Bērni vienmēr ir jāuzrauga, lai pārliecinātos, ka viņi nespēlējas ar ierīci. Neizmetiet kopā ar sadzīves atkritumiem. Šim nolūkam izmantojiet īpašus atkritumu šķirošanas un savākšanas punktus. Lai gūtu informāciju par šādiem savākšanas punktiem, sazinieties ar vietējo paš- valdību. Ja elektroniskās ierīces tiek likvidētas izgāztuvē, bīstamas vielas var nonākt pazemes ūdeņos un tālāk arī barības ķēdē, kur tās var ietekmēt cilvēka veselību.LV | 16EE | 1
