HASZNÁLATI ÚTMUTATÓ T 101 Adv HEPA Kärcher

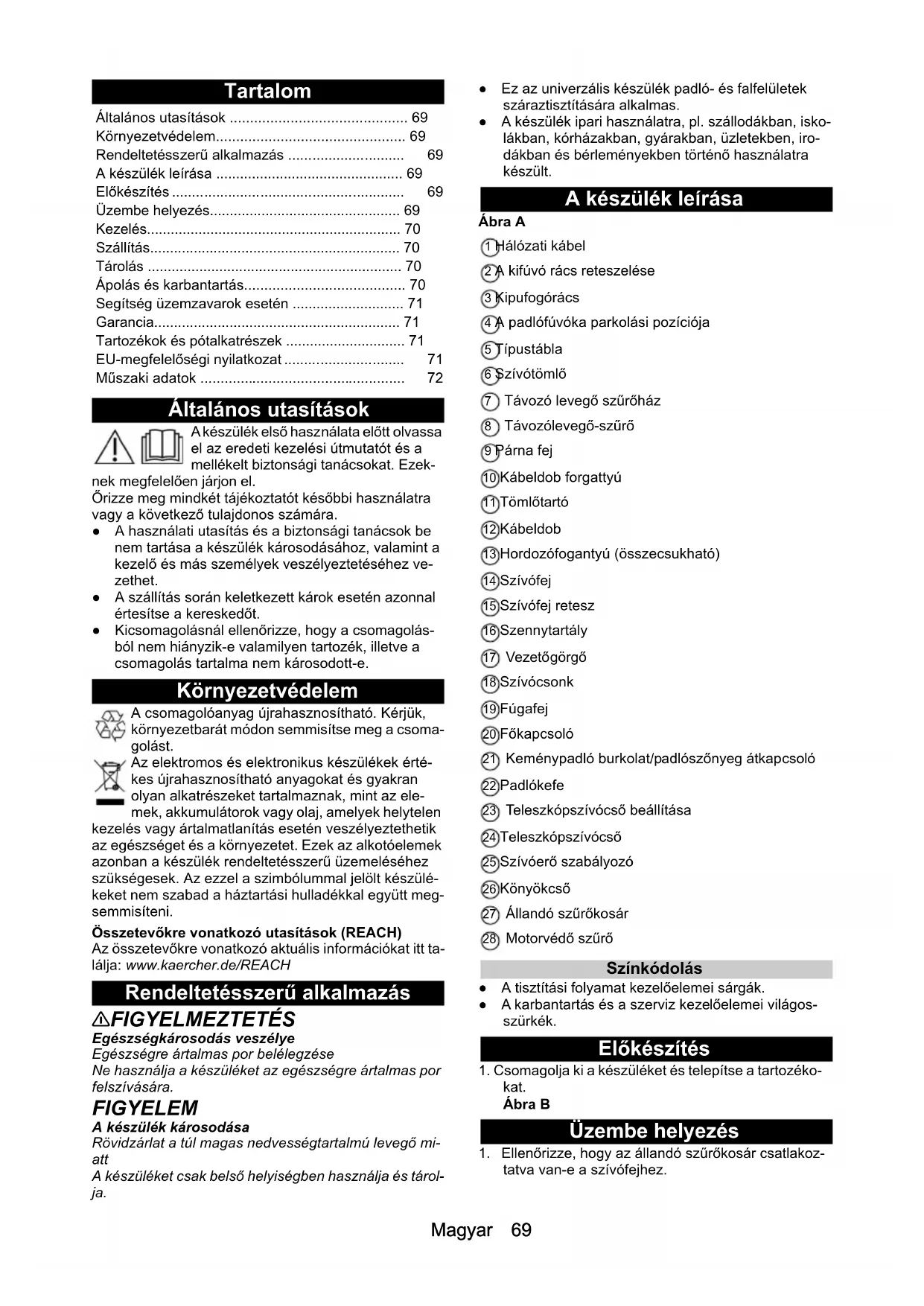

H05VV 2x1,0 GF H05VV 2x1,0 GF Numer części (EU) 6.650-915.0 6.650-915.0 Numer części (GB) 6.652-282.0 6.652-282.0 Numer części (CH) 6.652-281.0 6.652-281.0 Długość kabla m 12 12Magyar 69 Tartalom Általános utasítások A készülék első használata előtt olvassa el az eredeti kezelési útmutatót és a mellékelt biztonsági tanácsokat. Ezek- nek megfelelően járjon el. Őrizze meg mindkét tájékoztatót későbbi használatra vagy a következő tulajdonos számára. ● A használati utasítás és a biztonsági tanácsok be nem tartása a készülék károsodásához, valamint a kezelő és más személyek veszélyeztetéséhez ve- zethet. ● A szállítás során keletkezett károk esetén azonnal értesítse a kereskedőt. ● Kicsomagolásnál ellenőrizze, hogy a csomagolás- ból nem hiányzik-e valamilyen tartozék, illetve a csomagolás tartalma nem károsodott-e. Környezetvédelem A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csoma- golást. Az elektromos és elektronikus készülékek érté- kes újrahasznosítható anyagokat és gyakran olyan alkatrészeket tartalmaznak, mint az ele- mek, akkumulátorok vagy olaj, amelyek helytelen kezelés vagy ártalmatlanítás esetén veszélyeztethetik az egészséget és a környezetet. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülé- keket nem szabad a háztartási hulladékkal együtt meg- semmisíteni. Összetevőkre vonatkozó utasítások (REACH) Az összetevőkre vonatkozó aktuális információkat itt ta- lálja: www.kaercher.de/REACH Rendeltetésszerű alkalmazás 몇 FIGYELMEZTETÉS Egészségkárosodás veszélye Egészségre ártalmas por belélegzése Ne használja a készüléket az egészségre ártalmas por felszívására. FIGYELEM A készülék károsodása Rövidzárlat a túl magas nedvességtartalmú levegő mi- att A készüléket csak belső helyiségben használja és tárol- ja. ● Ez az univerzális készülék padló- és falfelületek száraztisztítására alkalmas. ● A készülék ipari használatra, pl. szállodákban, isko- lákban, kórházakban, gyárakban, üzletekben, iro- dákban és bérleményekben történő használatra készült. A készülék leírása Ábra A 1 Hálózati kábel 2 A kifúvó rács reteszelése 3 Kipufogórács 4 A padlófúvóka parkolási pozíciója 5 Típustábla 6 Szívótömlő 7 Távozó levegő szűrőház 8 Távozólevegő-szűrő 9 Párna fej 10 Kábeldob forgattyú 11 Tömlőtartó 12 Kábeldob 13 Hordozófogantyú (összecsukható) 14 Szívófej 15 Szívófej retesz 16 Szennytartály 17 Vezetőgörgő 18 Szívócsonk 19 Fúgafej 20 Főkapcsoló 21 Keménypadló burkolat/padlószőnyeg átkapcsoló 22 Padlókefe 23 Teleszkópszívócső beállítása 24 Teleszkópszívócső 25 Szívóerő szabályozó 26 Könyökcső 27 Állandó szűrőkosár 28 Motorvédő szűrő Színkódolás ● A tisztítási folyamat kezelőelemei sárgák. ● A karbantartás és a szerviz kezelőelemei világos- szürkék. Előkészítés

1. Csomagolja ki a készüléket és telepítse a tartozéko-

kat. Ábra B Üzembe helyezés

1. Ellenőrizze, hogy az állandó szűrőkosár csatlakoz-

• tatva van-e a szívófejhez. Általános utasítások p. 69
• Környezetvédelem p. 69
• Rendeltetésszerű alkalmazás p. 69
• A készülék leírása p. 69
• Előkészítés p. 69
• Üzembe helyezés p. 69
• Kezelés p. 70
• Szállítás p. 70
• Tárolás p. 70
• Ápolás és karbantartás p. 70
• Segítség üzemzavarok esetén p. 71
• Garancia p. 71
• Tartozékok és pótalkatrészek p. 71
• EU-megfelelőségi nyilatkozat p. 71
• Műszaki adatok Magyar Üzemmódok 1Működés porzsákkal 2Működés porzsák nélkül HEPA-szűrő (különleges tartozék) beszerelése p. 7270

1. Oldja ki és távolítsa el a kifúvó rácsot.

2. Távolítsa el a távozó levegő szűrő házát.

3. Helyezze be az új HEPA-szűrőt (külön tartozék).

4. Helyezze fel és rögzítse a kifúvó rácsot.

1. Lazítsa meg és távolítsa el a szívófejet.

2. Csatlakoztassa a vliesszűrő tasakot. Az említett mű-

velet kivitelezésekor húzza a porzsák nyílását telje- sen a szívócsonkra. Ábra C

3. Helyezze fel és reteszelje a szívófejet.

Kezelés A készülék bekapcsolása

1. Csatlakoztassa a hálózati dugaszt.

2. Kapcsolja be a készüléket a főkapcsolóval.

A szívóerő beállítása

1. Szabályozza a szívóerőt a szívóerő szabályozón.

1. Állítsa a padlókefe átkapcsolóját keménypadló bur-

kolatra vagy padlószőnyegre.

2. Végezze el a tisztítási munkálatokat.

A készülék kikapcsolása

1. Kapcsolja ki a készüléket a főkapcsolóval.

2. Húzza ki a hálózati csatlakozót.

Minden használat után

1. Ürítse ki a tartályt.

2. Tisztítsa meg a készüléket belül és kívül porszívó-

zással és egy nedves kendővel. Szállítás 몇 VIGYÁZAT A súly figyelmen kívül hagyása Sérülés és károsodás veszélye Szállítás során ügyeljen a készülék súlyára.

1. Járműben történő szállítás esetén a készüléket a

mindenkori érvényes irányelvek szerint biztosítsa csúszás és felborulás ellen. Tárolás 몇 VIGYÁZAT A súly figyelmen kívül hagyása Sérülés és károsodás veszélye Raktározás során ügyeljen a készülék súlyára. A készüléket csak belső terekben szabad tárolni. Ápolás és karbantartás VESZÉLY Áramütés veszélye Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket. Húzza ki a hálózati dugaszt. Az állandó szűrőkosár tisztítása FIGYELEM A nedves állandó szűrőkosár miatti veszély A készülék károsodásának veszélye Az állandó szűrőkosár telepítése nedves állapotban ti- los.

1. Lazítsa meg és távolítsa el a szívófejet.

2. Forgassa el a szívófejet 180°-kal, és tegye le.

3. Nyissa ki és távolítsa el az állandó szűrőkosarat.

4. Szükség esetén tisztítsa a (mosható) állandó szűrő-

kosarat folyó víz alatt, majd hagyja megszáradni.

5. Helyezze fel és rögzítse az állandó szűrőkosarat.

6. Helyezze fel és reteszelje a szívófejet.

1. Lazítsa meg és távolítsa el a szívófejet.

2. Távolítsa el a vliesszűrő tasakot a szívófejről.

3. Kattintsa be az elzáró fület, és zárja hézagmente-

sen a vliesszűrő tasakot.

4. Illesszen be egy új vliesszűrő tasakot. Az említett

művelet kivitelezésekor húzza a porzsák nyílását teljesen a szívócsonkra.

5. Helyezze fel és reteszelje a szívófejet.

Távozólevegő-szűrő cseréje Távozólevegő-szűrő: szükség szerint, de legalább évente 1-szer cserélje ki

1. Oldja ki és távolítsa el a kifúvó rácsot.

2. Távolítsa el a távozó levegő szűrő házát.

3. Vegye ki a távozólevegő-szűrőt a távozó levegő

4. Helyezzen be új távozólevegő-szűrőt a távozó leve-

5. Helyezze be a távozó levegő szűrő házát.

6. Helyezze fel és rögzítse a kifúvó rácsot.

A HEPA-szűrő (különleges tartozék) cseréje HEPA-szűrő: szükség szerint, de legalább évente 1- szer cserélje ki

1. Oldja ki és távolítsa el a kifúvó rácsot.

2. Vegye ki a HEPA-szűrőt (külön tartozék).

3. Helyezzen be egy új HEPA-szűrőt (külön tartozék).

4. Helyezze fel és rögzítse a kifúvó rácsot.

A motorvédő szűrő cseréje

1. Lazítsa meg és távolítsa el a szívófejet.

2. Forgassa el a szívófejet 180°-kal, és tegye le.

3. Nyissa ki és távolítsa el az állandó szűrőkosarat.

4. Távolítsa el a motorvédő szűrőt.

5. Helyezzen be egy új motorvédő szűrőt.

6. Helyezze fel és rögzítse az állandó szűrőkosarat.

7. Helyezze fel és reteszelje a szívófejet.

Hálózati kábel cseréje

1. Csavarozza le és távolítsa el a hálózati kábel veze-

2. Csavarja le és távolítsa el a kábeldob fedelét.

3. Tekerje le a hálózati kábelt a kábeldobról.

4. Húzza ki és távolítsa el a hálózati kábelt.

5. Csatlakoztassa az új hálózati kábelt, és fektesse le

az ábrán látható módon (feszültségmentesítés). Ábra GMagyar 71

6. Forgassa el a kábeldobot 90°-kal az óramutató járá-

sával ellentétes irányba, hogy a hálózati kábel kissé előfeszüljön, és így szorosan illeszkedjen a csap- hoz. Ábra H

7. Helyezze el a kábeldob fedelét úgy, hogy a hálózati

kábel ne törjön meg. Rögzítse a fedelet. Ábra I

8. Tekerje fel a hálózati kábelt az óramutató járásával

9. Csatlakoztassa és rögzítse a hálózati kábel vezető-

jét. Ábra J Segítség üzemzavarok esetén VESZÉLY Áramütés veszélye Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket. Húzza ki a hálózati dugaszt. A készülék üzem közben leáll A motor hővédő működésbe lépett

1. Ellenőrizze az összes alkatrészt, hogy nincsenek-e

2. Cserélje ki a vliesszűrő tasakot.

3. Cserélje ki a motorvédő szűrőt.

4. Cserélje ki a távozó levegő szűrőt vagy HEPA-szű-

rőt (külön tartozék).

5. Hagyja a motor turbináját kb. 30-40 percig hűlni.

Kapcsolja be ismét a készüléket. Szívóturbina nem működik

1. Ellenőrizze a dugaszolóaljzatot és az áramellátás

2. Ellenőrizze a hálózati kábelt és a készülék hálózati

3. Ismét kapcsolja be a készüléket.

1. Távolítsa el az összes akadályt a szívófejből, a szí-

vócsőből vagy a szívótömlőből.

2. Cserélje ki a vliesszűrő tasakot.

3. Tisztítsa meg az állandó szűrőkosarat folyó víz alatt

és hagyja megszáradni.

4. A szívófejet megfelelően helyezze fel/reteszelje.

5. Cserélje ki a hibás szívótömlőt.

6. Cserélje ki a motorvédő szűrőt.

Porszivárgás porszívózáskor

1. Ellenőrizze a vliesszűr

ő tasak rögzítettségét.

2. Cserélje ki a vliesszűrő tasakot.

3. A szívófejet megfelelően helyezze fel/reteszelje.

4. Tisztítsa meg az állandó szűrőkosarat folyó víz alatt

és hagyja megszáradni.

5. Helyezzen be egy új állandó szűrőkosarat.

6. Helyezze be megfelelően és cserélje ki a motorvédő

szűrőt. Ügyfélszolgálat Ha az üzemzavart nem sikerül elhárítani, a készüléket az ügyfélszolgálattal kell megvizsgáltatni. Garancia Minden országban az illetékes értékesítőnk által bizto- sított garanciális feltételek érvényesek. Amennyiben a garanciaidőn belül a készüléknél hibák merülnek fel, azokat díjmentesen orvosoljuk, ha az adott hibák anyag-, illetve gyártási hibák. Garanciális esetben kér- jük, a számlával együtt forduljon forgalmazójához vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához. (A cím a hátoldalon található) A garanciával kapcsolatos további információk (amen- nyiben elérhetők) megtekinthetők a Kärcher Magyaror- szág Szerviz elemének „Letöltések” menüjében. Tartozékok és pótalkatrészek Csak eredeti tartozékot és eredeti pótalkatrészt alkal- mazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését. A tartozékokra és pótalkatrészekre vonatkozóan infor- mációkat itt talál:www.kaercher.com. EU-megfelelőségi nyilatkozat Ezúton kijelentjük, hogy az alább megjelölt gép tervezé- se és felépítése alapján, valamint az általunk forgalom- ba hozott kivitelben megfelel a vonatkozó EU- irányelvek alapvető biztonsági és egészségügyi köve- telményeinek. A gépen végzett, de velünk nem egyez- tetett módosítás esetén jelen nyilatkozat érvényét veszti. Termék: Száraz porszívó Típus: 1.355-xxx Típus: 1.527-xxx Vonatkozó EU-irányelvek 2006/42/EK (+2009/127/EK) 2009/125/EK 2011/65/EU 2014/30/EU Alkalmazott harmonizált szabványok EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Alkalmazott nemzeti szabványok

Alkalmazott rendelet(ek) 666/2013 Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el. Dokumentációs meghatalmazott: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Németország) Tel.: [phone] Fax: [phone] Winnenden, 2020/10/0172 Magyar Műszaki adatok A műszaki változtatások jogát fenntartjuk. Kärcher T 10/1 (Adv/ HEPA) Kärcher T 15/1 (Adv/ HEPA) Elektromos csatlakozás Hálózati feszültség V 220-240 220-240 Fázis ~ 1 1 Hálózati frekvencia Hz 50-60 50-60 Érintésvédelmi osztály II II Névleges teljesítményfelvétel W 500 500 A készülék teljesítményre vonatkozó adatai Tartály tartalma l 10 15 Levegőmennyiség (max.) l/s 38 38 Vákuum (max.) kPa (mbar) 18,5 (185) 18,5 (185) Méretek és súlyok Hosszúság x szélesség x magasság mm 430 x 255 x 370 430 x 255 x 420 Jellemző üzemi súly kg 6,6 6,9 Szívótömlő átmérője mm 35 35 Környezeti feltételek Környezeti hőmérséklet (max.) °C +40 +40 Az EN 60335-2-69 szerint meghatározott értékek Zajszint L

dB(A) 52 52 Bizonytalansági paraméter K

dB(A) 2 2 L zajteljesítményszint

dB(A) 64 64 Kéz-kar-vibrációs érték m/s

<2,5 <2,5 Bizonytalansági paraméter K m/s

0,2 0,2 Hálózati kábel Hálózati kábel típusa mm
