HASZNÁLATI ÚTMUTATÓ INV400024 HQ

Egyenfeszültseg-valtakozófuszültsegü teljesitményinverter

12 V= / 230 V~ lágyan induló teljesitményinverter

24 V= / 230 V~ lágyan induló teljesitményinverter

4000 WATT FOLYAMATOS KIMENÖTELJESİTMÉNY

MUSZAKI ADATOK

Megnevezés 12 V= 24 V=
Kimenőteljesítmény 4000 W folytonos	vos 4000 W folytonos
	8000 W csúcs 8000 W csúcs
Bemenőfeszültseg 10-16 V= 20-30	V=
Kimenőfeszültseg 230 V~ 230 V~
Kimeneti hullámiforma Módosított szinusz Módosított szinusz
Kimeneti frekvencia 50 vagy 60 Hz	50 vagy 60 Hz
Készenléti áramfelvétel < 1 A < 0,8	A
Hatásfok 85% - 90%	85% - 90%
Bemeneti tűfeszültseg miatti kikapcsolás	16 V +/-0,5 V	31 V +/-0,8 V
Akkulemerülési riasztás	10,5 V +/-0,5 V	21 V +/-0,8 V
Akkulemerülés miatti kikapcsolás	10 V +/-0,5 V	20 V +/-0,8 V
Túlvhevülésvédelem	60 +/-5°C	60 +/-5°C
Hütés	Höfokszabályozás ventilatór	Höfokszabályozás ventilatór
Védelem * kimeneti zárlat
	* fordított polaritásu bemenőfeszültseg (biztosíték)
	* nagy bemenőfeszültseg
	* akkulemerülési riasztás
	* akkulemerülés miatti kikapcsolás
	* túlterhelés
	* túlmelegedés
Biztosíték	30 A * 18 helyen	15 A * 18 helyen
230 V-os aljzat	2	2
Méret (ho*szé*ma)	580*210*159 mm 580*210*159 mm
Tömeg	11,2 kg	11,2 kg

TELEPITÉS

Az invertert sik feluletre telepitse, fektete vagy allitva.

FIGYELMEZTETESI

Az inverter telepitésekor tartsa be a kovetkez' utasitásokat:

1. Védje az inverter a nedvességól.
2. Telepitse az invertert huvos helyre, ahol a kornyezeti homsersklet 0-25°C.
3. A tuzveszély és tulmelegedés elkerülëse érdekében ne takarja el az inverter szellozonyilásait és ne akadályozza az inverter szellozését. Rendszeresen takaritsa ki a szellozonyilásokból a port és szennyezödéseket. Tartson legalabb 2,5 cm szabad helyet az inverter körül, hogy ott szabadon áramolhasson a levego.
4. Tuz- es robbanasveszely megelozese végett telepitse távol az éghetó anyagoktól es az akkumulatoroktól az invertert.
5. Olyan helyre telepitse az invertert, ahol védve van a gyermekektöl.

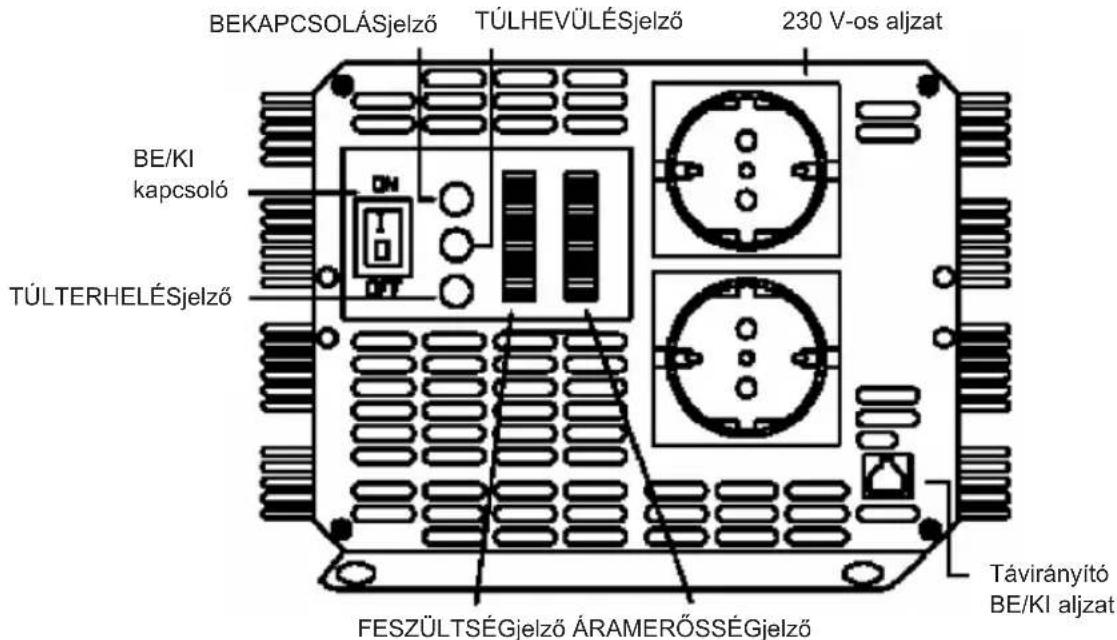

HASZNÁLAT, KIMENÖOLDAL, UTASITÁSOK

BE/KI kapcsoló

Az inverter be/ki Kapcsolására szolgál.

Távirányító BE/KI aljat

Lehetovetesi ziar helyisegben valo elhelyezesét es ahozza adott taviranyitoval valo BE es KI kapcsolasat.

Akkufeszültsg-jelző

Az inverter bemenokapcsaira adott akkufeszültseget mutatja.

Akkuáram-jelzo

Azt mutatja, mekkora áramot vesz fel az akkumulátorból az inverter. Folyamatos üzemben a zöld zónaban kell, hogy legyen az áram. A sarga zónaban csak néhány percet bir ki az inverter. A piros zónaban a vedelem kikapcsolja az invertert.

BEKAPCSOLÁSjelzó

Ha az inverterre rán köte az akkumulátor, a bekapcsolást követöen a bekapcsolásjelzo zöld fennyel jelzi az uzemkeszséget.

TULHEVULESjelzo

Az inverter tulmelegedesét sarga fennyel jelzi a tulhevulésjelzó. Figyelmezteto hangjelzes hallatszik, majd az inverter kikapcsol.

Tulhevules akkor kovetkezik be, ha az invertert folyamatosan 4000 W feletti terhelessel jaratjak. Akkor is bekovetkezhet, ha oylan helyen van telepitve, ahol nem tutja leadni a keletkez'o hot. Az inverter a lehulest kovetoen automatikusan ujraindul.

TULTERHELESjelzó

Az inverter tulterhelésekor piros fénnyel jeez. A gond megoldásához kapcsolja ki az inverter, kapcsoljá le róla a tulterhelést okozó fogyasztôt, majd kapcsoljá ismét be.

HANGJELZÉS

Az inverter a követkežállapotokat jalzi hangjelzésell:

a. Tulmelegedés
b. Akkulemerulési riasztás (<10,5 V a 12 V-os és <21 V a 24 V-os inverter esétén)
c. Akkulemerulés miatti kikapcsolás (<10 V a 12 V-os és <20 V a 24 V-os inverter esétén)

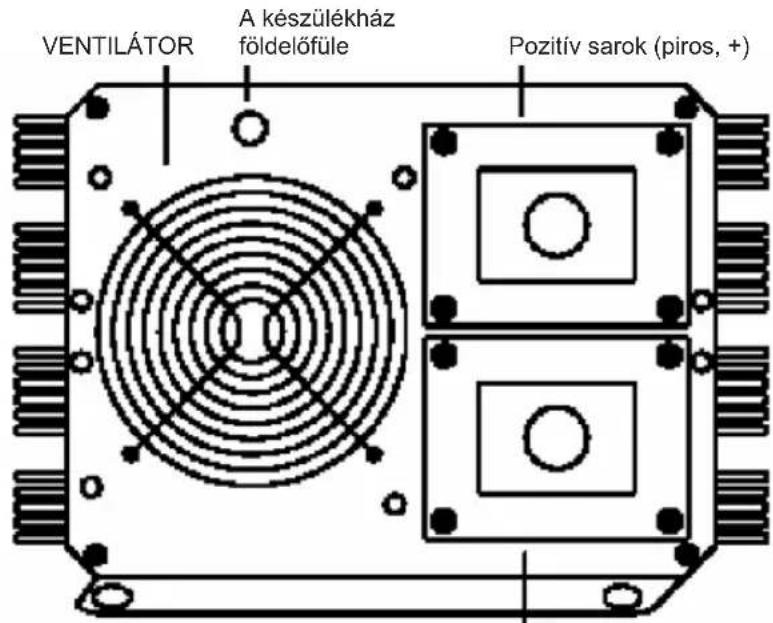

BEMENÖOLDAL, UTASITÁSOK

Negativ sarok (fekete, -)

VENTILATOR

Uzem kozben huti az inverter

KAPOCSSAV

A piros akkukabell az akumulator (+) sarkat es az inverter (+) sarkat kõsse össze egymással.
Utana a fekete akkukabell az akumulator (-) sarkat es az inverter (-) sarkat kõsse össze egymással.
Rendszeresen húzza meg a bemenöldali käbelek csatlakozócsavarjait.

Hasznalatba vételkor elször az invertert kapcsolja be, sCsak utána a rakött fogyasztó(ka)t. Ha tobb fogyasztó csatlakozik az inverterre, egyenként kapcsolja be oket (de legelször az invertert). Ez azér szükséges, hagy ne terhelje nagy indulasi aramlökés az invertert.

FIGYELMEZTETÉS!

Ne feledje, hagy a 230 V-os valtakozofeszültseg életveszélyes. Az inverter valtakozofaszültsegü oldalanCsak akkor vgezzen szerelest, ha az akkumulator tápfeszültsege fizikailag le van kotve az inverterról. Az inverter kikapcsolasa onmagaban nem elegendo! Akkor se nyuljon a valtakozofszültsegü gezetékekhez, ha azok mashonnét, peldául generátorrol vagy a nyilvános halózatról is feszültseg ala kerülhetnek.

FIGYELMEZTETÉS!

Ne cserelje fel a bemenoldali gezetékeket! Ne hasznaljon krokodilcsipeszt! Akkumulátor vagy mas égyenfeszültseg-forrás csatlakoztatása elott ellenorizze, hogy ki van-e kapcsolvera (OFF) az inverter kimeneti oldalan talalhato BE/KI fokapcsoló.

A KESZULEKHÁZ FÖLDELOFÜLE

Az inverteren a keszülék testével összekapcsolt födelöfül talalhato. A kimenöldali kapocssáv védöfold kapcsa a keszülék testével van galvanikusan összeköhte.

A készülkház födelöfulet a telepitési helyen kialakitott födelési ponthoz kell kötni. Jarmüben a födelöfulet a jarmu vázahoz kell kötni. Hajóban a Hajó födelörendszeréhez kösse. Fix telepitésu helyen a födelöfulet a talajba vert födelónyárshoz vagy más alkalmas födelési ponthoz kell kötni. A födelöfül és a födelési pont összekotésere használjon 3,3 mm² vagy nagyobb keresztmetszetú rez födelóvezéték (lehetőleg zöld-sárga szigetelésüt).

Az inverter kimenöoldali nullavezetõe össze van kõtve a készülékházzal. Ennelfogva a készülékhaz foldelésekor a nullavezetõ is födelödik. A kozmuhálózati kisfeszültségü rendszerek nullavezetõjét Europában mindedutt lefoldelik. Ugyanígy a független vãltakozófeszültség-források (inverterek, generatóror) nullavezetõje is lefoldelendö a megszakitótablánál.

FIGYELMEZTETESI

Ne használjá foldeletlenul a 4000 W-os invertert! Áramütés érheti.

HIBAELHÁRITÁS

Hibajelenség Valószinú	ok Megoldás
1) Kicsi a kimenőfeszültseg Átlagéréket mérö voltmérőt használ	Használjon effektívértek metrö voltmérőt
2) Kicsi a kimenőfeszültseg és a piros zónában áll az AMPS áramerösség-jelző	Túlterhelés! Csökkentse a terhelést
3) Nincs kimenőfeszültseg és a VOLTS feszültsegjelző a vörös zona alján áll	Kicsi a bemenőfeszültseg Tölte fel az akkumulátor, Ellenőrizes a beköteseket és a kBelt
4) Nincs kimenőfeszültseg és a POWER bekapcsolásjelző sem világít	a. Ki van kapcsolva az inverter	Kapcsolja be az invertert
	b. Nem kap feszültsegaz inverter	Ellenőrizes az inverter és az akkumulátor gezetékeit és beköteseit
	c. Kiégett a beépítettbiztosíték	Ellenőriztesse és cseréltesse ki szakképzett villanyszerelövel
	d. Fordított polaritással van bekötte a típfeszültseg	Ellenőriztesse a bekötest, cseréltesse ki a biztosítékot szakképzett villanyszerelövel
5) Nincs kimenőfeszültseg és a VOLTS feszültsegjelző a vörös zona tetején áll	Tül nagy abemenőfeszültseg	Ellenőrizes, hogy az inverter 12 V-os (24 V-os inverter esétén 24 V-os) akkumulátorral van-eköve; Ellenőrizes az akkutöltörrendszern szabályozásat
6) Folyamatosan világít az akkulemerülési riasztás, és a VOLTS feszültsegjelző 10,5 V (a 24 V-os inverter esétén 21 V) alatti feszültsegjelző jelez	a. Rossz az egyenáramú oldali kábel	Használjon megfelelo keresztmetszetű kBelt és szorítsmeg jól a csatlakozásokat
	b. Rossz az akkumulátor Cserélje ki az akkumuláort
Hibajelenség Valószínǔ	ok Megoldás
7) Nincs kimenőfeszültsg, világít az OVER TEMP túlvhevülésjelző, és a terhelés meghaladja a 4000 W-ot (az áramfelvétel >250 A a 12 V-os és >125 A a 24 V-os inverter esetén)	Leoldott a túlvhevülésvédelem	Hagyja lehülni az invertert és csökkentse a terhelését, ha folyamatosan kívánja használni
8) Nincs kimenőfeszültsg, világít az OVER TEMP túlvhevülésjelző, de a terhelés nem haladja meg a 4000 W-ot (az áramfelvétel <250 A a 12 V-os és <125 A a 24 V-os inverter esetén)	Leoldott a túlvhevülésvédelem	Tegye szabaddá az inverter szellőnyilásait és csökkentse környezeti hősmersékletét.
9) Nincs kimenőfeszültsg, világít az OVER LOAD túlterhelésjelző	a. Zárlat vagy bekötési hiba	Ellenorizze a váltakoźőfeszültsgű oldalon a zárlatot vagy bekötési hibát
	b. Tún nagy az inverter terhelése	Kapcsoljon le né Hungary fogyasztört

Ha a fenti hibaelhárítási lépèsek sem segitenek, kuldje szervizünkbe vagy ellenöriztesse szakképzett villanyszerelövel az inverte. Ne szedje szét és ne vágja el a gezetékeit.

FIGYELMEZTETÉS:

Ne használjá az invertert a kovetkežo akumulátortö's keszülékek:

Kis nikkel-kadmium akkumulatortoltos keszulekek két fajtaja tönkremehet, ha az inverterre kapcsolják:

a. Kisméret'u akkumulátoros készülékek, pédául elemlámpák, villanyborotvák, éjjeli lampák, amelyek kozvetlenú konnektorból tolthetok.
b. Villamos kesziszerszámok egyes akkutoltöi. Az ilyen toltökön figyelmeztető címke jelzi, hogy az akku kapcsain veszélyes feszültseg jelenhet meg.

Akkumulatorrol mukod keszulekek tulnyom tobbsegenel azonban semmi ilyen gond nem jelentkezik. Az ilyen kszuleknek sajat toltjuk vagy transzformatoruk van, amely a halozati feszultsegre kothetos es kisfeszultseget ad ki. Ha a halozati tapegysegen vagy tolton levocimke szerint a kimenoldali feszultseg 30V vagy kisebb, minded gond nelkul az inverterre kothet.

HASZNÁLJON MEGFELELO VEZETÉKET ÉS AKKUMULATORTIPUST!

Az esetak tobbségében a 4000 W-os invertert celszerü egy vagy tobb parhuzamosan kott, melyen kisuthetó akkumulatorról táplni. Minél nagyobb kapacitasú az akkumulátor annal jobb, mert annal tobb a terhelési tartaleka melykisutés Ellen.

Ajänlott bemenöldali áramérték:

12V 366A
24V->183A

Ajänlott egyenáramú bekötkábel:

12V->38-asx2db

24 V -> 38-as x 1 db

Biztonsági olvintézkedesek:

Az aramutes veszelyenek csokkentese erdekuben ezt a termeket KIZAROLAG a markaszerviz képviselje nyithatja fel. Hiba eseten huzza ki a termek csatlakozojat a konnektorból, és kõsse le mas

berendezéskrol. Vigyázzon, hogy ne érje a terméket viz vagy nedvesség.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és surolószerek használatát mellóźze.

Jotallas:

Nem vallunk jotallst es felelosseget a termeken vegzett valtoztatas vagy modositas vagy a termek helytelen hasznalata miatt bekvetkez krokert.

Általános tudnivalók:

A kivitel és a muszaki jellemzok elozetes értesités nélkül is modosulhatnak.

Minden logo, termeknev es markanev a tulajdonosanak markaneve vagy bejegyzett markaneve, azokat ennek tiszteletben tartasaval emlitjuk.

Orizzemegezazutmutatotesacsomagolst.

Figyelem:

Ezt a terméket ezzel a jalóésel lattuk el. Azt jalenti, hogy az elhasznált elektromos és elektronikus terméket tilos az általanos házartási hulladékhoz keverni. Begojtsüket külön begojú'tó letesitmények vegzik.
