BRUKSANVISNING INV400024 HQ

12V DC till 230V AC Mjuk Strömomvandlare
24V DC till 230V AC Mjuk Strömomvandlare

4000 WATT KONTINUERLIG UTEFFEKT

SPECIFICATION

Specification DC12V DC24V
Styrka Uteffekt 4000W 4000W
	8000W uteffekt 8000W uteffekt
Styrka Ineffekt DC10 ~ 16V DC20	~ 30V
Uteffekt volt AC 230V AC 230V
Uteffekt vögform Modifierad sinusvåg Modifierad sinusvåg
Uteffekt frekvens 50 eller 60HZ 50 eller 60HZ
Viloström < 1A < 0.8A
Verkningsgrad 85% ~ 90%	85% ~ 90%
Högspänning ineffekt vid avstängning	DC16V+/-0,5V DC31V+/-0,8V
Batteriavstängning	DC10,5V+/-0,5V DC21+/-0,8V
Lågbatteriavstängning	DC10+/-0,5V	DC20+/-0,8V
Termiskt skydd 60+/-5°C 60+/-5°C
Kyla	Temperaturstyrd fläkt	Temperaturstyrd fläkt
Skydd	* utgangresultatindikator
	* ingäng polvändning (genom säkring)
	* hög likströmsspänning
	* larm für svagit batteri
	* låg batterispänning avstängning
	* överbelastning
	* högsta temperatur
Sakring 30A * 18 delar 15A * 18 delar
AC uttag Två Två
Storlek( L*B'H ) 580*210*159 mm	580*210*159 mm
Vikt 11.2 kg 11.2 kg

INSTALLATION

Montera strömomvandlaren horisontellt eller vertikalt på plan yta.

WARNING!

Sakerställ att dessa anvisningar följs vid installation av stromomvandlaren:

1. Säkra att stromomvandlaren Förblir torr.
2. Strömomvandlaren skall installeras på en sval plats, omgivande temperatur mellan 0 - 25^
3. För att undvika risk für brand och überhettning, tack inte aller blockera ventilationsöppningarna. Kontrollera även regelbundet ventilationsöppningarna, aftersom dessa lätt kan samla damm och smuts. Hall minst 2.5cm yta och öppen utrémme runt stromomvandlaren for luftflöde.
4. For att undvika risk for brand och explosion, skall du ej installera stromomvandlaren i narheten av lattantändiga amnen erer batterier.
5. Installera stromomvandlaren utom räckhäll for barn.

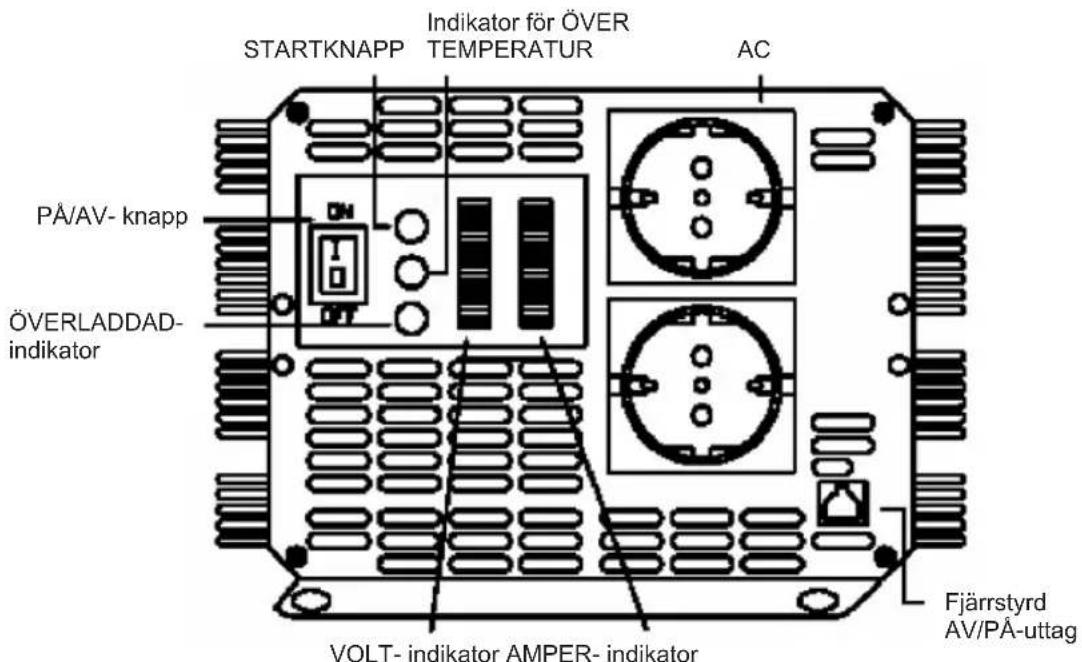

ANVÄNDNING OCH INSTRUKTIONER FÜR PANELEN FÜR UTGÄENDE EFFEKT

PA/AV- knapp

Forattstangaavellerssaströmomvandlaren.

Fjarrstyrd P/A/AV-uttag

Tillater att du kan montera omvandlaren utan att vara i narheten, och sla pa AV/PA-knappen med hjalp av fjarrkontroll (ingar).

Batterispanning (volt)indikator

Batterispänningen visar att det är spanning vid ingangen på omvandlaren.

Batteri-indikator (amper)

Batteriets nuvarande status visas på batteriet frän omvandlaren. Aktuell status skall alltid vara i den gröna zone nör kontinuierlig drift. I den gula zone, kan stromomvandlaren arbeta under flera minutes, och i den röda zone nkommen stromomvandlarens skydd att stänga av apparaten.

POWER-indikator

När du ar ansluter till ett batteri, och omvandlaren ar paslagen, lyserenna med en grön farg, detta visar att stroomvandlaren ar klar for användning.

INDIKATOR FÖR ÖVERTEMPERATUR

Om overtemperaten lyser gult, arenna overhettad. Ett larm kommer att Ijuda och stromomvandlaren kommer automatiskt att stanga av sig. Overhettning orsakas av att apparaten kors med effektnivær over 4000 W. Detta kommer ocksaaatt ske, nar omvandlaren ar installerad ell er placerad vid ett omrade darr omvandlaren ej kan sjunka eller forlora sin varme pa ett korrekt satt. Stromomvandlaren startup automatiskt ingen narn den svalnat.

INDIKATOR FÖR ÖVERBELASTNING

Indikatorn lyser rott när overbelastning uppst. Problemet kan losas genom att stanga av strömomvandlaren och minska trycket innan du slar pa apparaten ingen.

LJUDLARM

Ett larmkommenattljudaihandelseavatt:

a. Overtemperatur uppstar
b. Lagt batteri (<10,5 V for 12 V-omvandlare, <21 V for 24 V-omvandlare)
c. Lagt batteri avstangning (<10 V for 12 V-omvandiare, <20 V for 24 V-omvandiare)

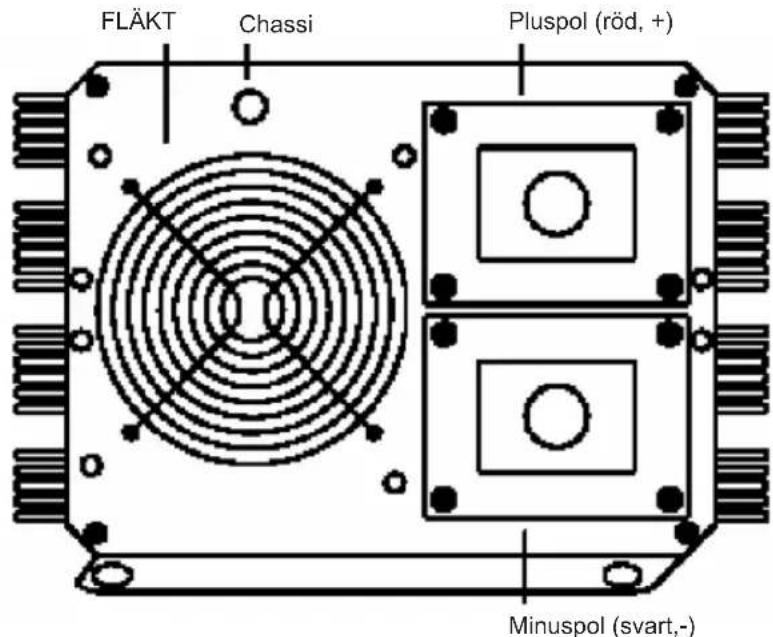

ANVÄNDNING OCH INSTRUKTIONER FÖR PANELEN FÖR INGÄENDE EFFEKT

FLAKT

Forsvalka under drift.

TERMINALANSLUTNING

Använd den röda batterikabeln für att ansluta (+) på batteriet till terminalen (+) på själva omvandlaren. Anslut sedan den svarta kabeln (-), till (-) på terminalen på själva omvandlaren.

När du är ansluten tillett batteri, se till att slåpá omvandlaren innan du slár pā annan utrustning. Dra at skruvarna regelbundet pä kablarna För själva DC-ingangen.

Om du anvander flera olica apparater, vrid pa och starta dessa var for sig, after att du startup din stromomvandlare. Detta kommt att sakerstalla att omvandlaren inte behover leverera strömladdning till alla apparater samtidigt.

WARNING!

Var god och uppmärksamma, att 230V växelström ar potentiell dödlig. Arbeta ej)därfor med växelströmskablar medanenna ar ansluten till omvandlaren (aven om den ar avstängd),om ej DC:s strömkälla ar FYSISKT bortkopplad frän omvandlaren. Hantera därfor detta varsamt, och undvik att arbeta pa växelströmskablar omenna ar ansluten till annan strömkälla, t. ex en generator.

WARNING!

Använd ej omvänd ström! Använd ej "alligator-clips" och sakra att PÅ/AV-knappen på panelen für utgående ström är avständ, i läge AV, innan du ansluter batteri eller annan likström.

CHASSI JORDKABELN

Själva omvandlaren har en klack, som ar ansluten till själva chassit på omvandlaren. Jordledaren på kopplingsdosan, själva panelen for uteffekt på omvandlaren, ar ansluten till själva chassit.

Själva området på chassit skall vara anslutet till en jordad punkt, som varierar beroende på var stromomvandlaren skall installeras:

För fordon; anslut chassijordkabelns klack till fordonets chassi.

Forbát;anslut till bátens jordade system.

På en fast plats; ansluts till marken genom att markspö (en metallstäng som sätts ner i jorden), aller annat lampligt ingängsverktyg. Använd en 12 AWG eller större koppartråd (gärna med grön / gul isolering) for att ansluta chassijordkabelns klack till jordpunkten.

Den neutrala (gemensamma) ledaren for omvandlarens utgangskrets, ar kopplad till själva chassit. När chassit väl ar anslutet till jord,kommen även den neutrala ledaren att vara jordad. Detta overensstämmer med dem internationella elektroniska kraven for att framställa separata AC-kallor (t.ex. frekvensomriktare och generatorer), som har sina nolledare bundna till marken på samma satt som den neutrala ledaren.

WARNING!

Använd inte 4000W-omvandlarenutan att ansluta denna till marken.Var medveten om risken att starka elektriska stötar kan upppkommen!

PROBLEMösNING

Problem Möjliga orsaker Lösning
1) Lågspänning utgang Användern	voltmätare med lågt medelvärdie	Använden voltmätare som visar faktiskt värde
2) Låg spänningsutgang och AMPS-indikator i rödzon	Överladdad Minska belastningen
3) Ingen utspänning och volt i indikatorn, i nedre röda zonen	Lågspänning Ladda batteriet,	kontrollera anslutningar och kablar
4) Ingen utspänning och indikatorn För PÅ lyser ej	a. Omvandlaren ar avständ	Sätt på omvandlaren
	b. Ingen ström till omvandlaren	Kontrollera anslutningar och batteri
	c. En intern säkringäre öppen	Be en kvalificerad elektriker byta säkringen
	d. Omvänd DC polariet Be en	kvalificerad kontrollera och observer polariteten
5) Ingen utspänning och och voltindikatorn i övre röda zonen	Högspänning Se till att omvandlaren ar ansluten till 12 V-batteri (24 V für 4000W/24V omvandlare)
6) Larm vid lög Batterinivå och voltindikatorn under 10,5V (21V För 4000W/24V omvandlare)	a. dälliga DC-ledningar Använd	rätt kabel och gör fast anslutningar
	b. Batteriet ar i)dåligt skick Byt batteri
7) Ingen spänning, indikatorn for övre temperatur och belastning over 4000W/250 amper (eller 125A for 4000W / 24V omvandlare)	Termisk avständning Tillät att	strömomvandlaren fär svalna, reducera eventuell belastning om kontinuereg drift kravs.
Problem Möjliga orsakaer Lösning
8) Ingen utspanning, och indikatorn für övre temperatur lyser ej,och belastar lagreän 4000W/250 ampere (eller 125A För 4000W/24V omvandlare )	Termisk avständning Kontrollera attventilationsöppninger iomvandlaren ej är blockeradeoch minskar ompivande temperatur
9) Ingen utspanning på och indikatorn blinkar ej	a. Kortslutting eller fel på ledninger	Felaktig polaritet ellerett eventuellt fel påväxelströmskablar
	b. Mycket hög belastning Taort eller minska belastningen

Omenna strömomvandlare, after ovanstäende felsökning, inte skulle fungera, kan du returnera dnda till oss, aller be en kvalificerad elektriker kontrollera och byta ut eventuella delar på omvandlaren. Oppna INTE höljet själv, aller skär av eventuella kontakter.

WARNING:

Använd inte omvandlaren till foljande uppladdningsbara apparater:

Det finns två speciella typ er uppladdar for sma batterier (nickelkadium), dà uppladdaren kan bli skadad om den ansluts till omvandlaren:

a. Smá batteridrivna apparater sásom ficklampor, rakhyvlar, och vissa nattlampor som ansluts direkt till ett AC-uttag für uppladdning.
b. Vissa batteriladdare som anvands for oika typ er eldrivna handverktyg. Dessa laddare har en varningstriangel som anger att farliga spanningar kan finnas pa dessa apparater.

Detta problem uppstar dock inte pa flertalet utrustninger med batteridriven uppladdningsid. Manga batteridrivna utrustninger idag, har en separat laddare erler transformator, som kan pluggas in direkt i ett AC-uttag och darmed f en lagre spanningsutgang. Om klassificeringen pa dessa laddare anger att den producerar en lag AC-ller DC-strom, bcr (lagre an 30 V), bcr omvandlaren gora detta sikertutan problem.

ANVÄND RÄTT KABLAR OCH TYP AV BATTERI!

För de fleta tillampninger av 4000W-omvandlare, reckommenderas att använda ett stort urladdningsbatteri, aller flera parallella sādana. För att forhindra att batteriet laddas ur für langt, reckommenderas det att använda en större kapacitet for att fä bättre reservkraft.

Rekommenderad amperingang:

12V->366A

24V->183A

For att minska risken for elektriska stotar borenna produit ENDAST oppnas av behorig tekniker narn service behovs. Dra ut stromkabeln fran eluttaget och koppla ur all annan utrustning om nagot problem skulle

uppsta. Utsatt inteprodukten for vatten erler fukt.

Underhäll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehäller Lösningsmedel eller slipmedel.

Garanti:

Ingen garanti gäller vidändringar eller modifieringar avprodukten eller for skador som har uppstätt på grund av felaktig användning avenna produit.

Allmänt:

Utseende och specifikationer kan komma att andras utan foregånde meddelande.

Alla logotyper och produktnamn ar varumärken aller registrarade varumärken som tillhör sina ägare och ar harmed erkända som sādana.

Behçll braksanvisingen och forpackningen for eventuelt framtida behov.

Obs!

Produkten ar märkt medenna symbol som betyder att anvanda elektriska ellerelektroniskaprodukter inte far slängas bland vanliga hushallssopor.Det finns särskilda atervinningsystem for dessaprodukter.
