MANUAL DE UTILIZARE INV400024 HQ

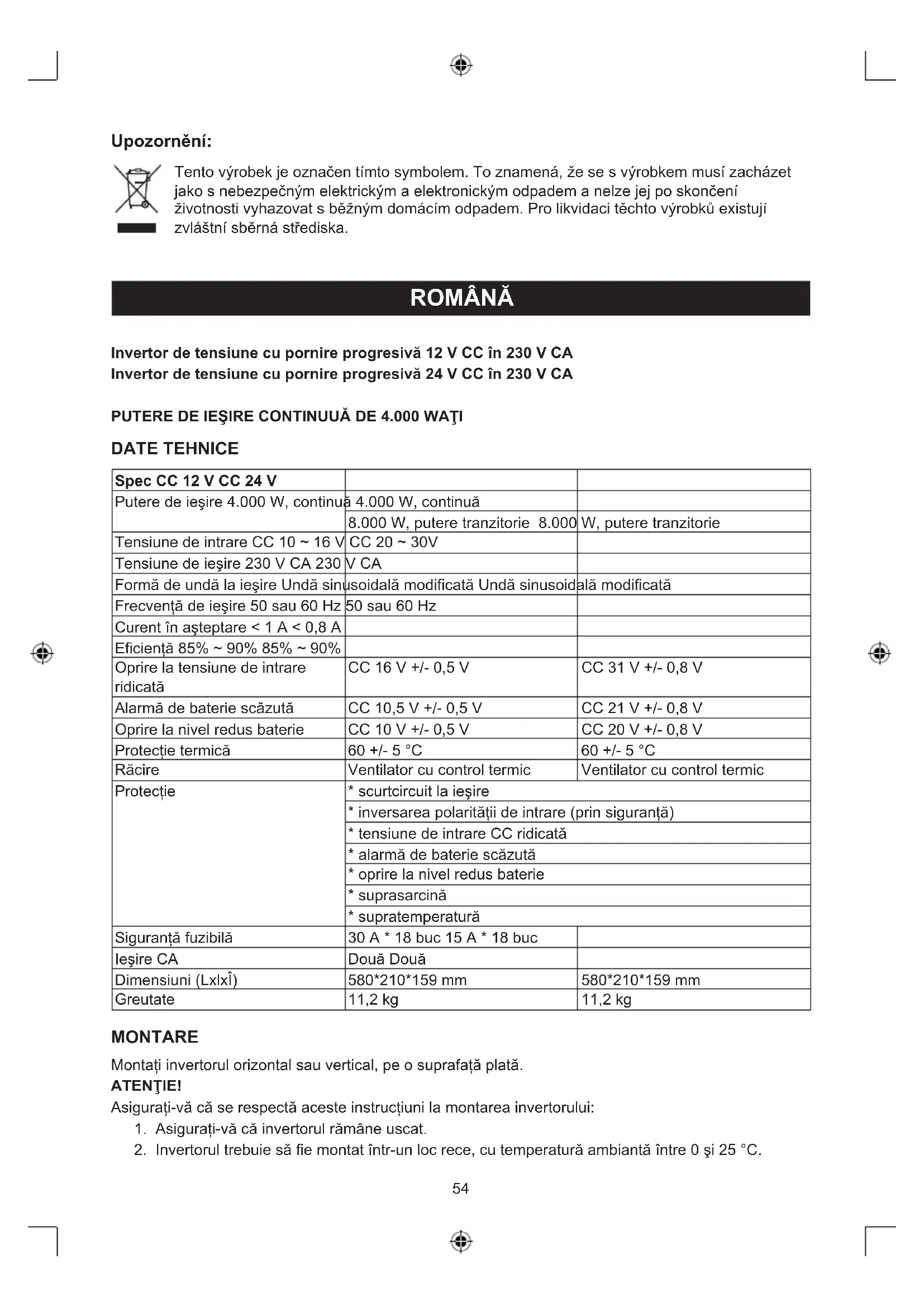

Tensiune de intrare CC 10 ~ 16 V CC 20 ~ 30V Tensiune de ieşire 230 V CA 230 V CA Formă de undă la ieşire Undă sinusoidală modicată Undă sinusoidală modicată Frecvenţă de ieşire 50 sau 60 Hz 50 sau 60 Hz Curent în aşteptare < 1 A < 0,8 A Ecienţă 85% ~ 90% 85% ~ 90% Oprire la tensiune de intrare ridicată CC 16 V +/- 0,5 V CC 31 V +/- 0,8 V Alarmă de baterie scăzută CC 10,5 V +/- 0,5 V CC 21 V +/- 0,8 V Oprire la nivel redus baterie CC 10 V +/- 0,5 V CC 20 V +/- 0,8 V Protecţie termică 60 +/- 5 °C 60 +/- 5 °C Răcire Ventilator cu control termic Ventilator cu control termic Protecţie * scurtcircuit la ieşire

• inversarea polarităţii de intrare (prin siguranţă)

• tensiune de intrare CC ridicată

• alarmă de baterie scăzută

• supratemperatură Siguranţă fuzibilă 30 A * 18 buc 15 A * 18 buc Ieşire CA Două Două Dimensiuni (LxlxÎ) 580*210*159 mm 580*210*159 mm Greutate 11,2 kg 11,2 kg MONTARE Montaţi invertorul orizontal sau vertical, pe o suprafaţă plată. ATENŢIE! Asiguraţi-vă că se respectă aceste instrucţiuni la montarea invertorului:

1. Asiguraţi-vă că invertorul rămâne uscat.

2. Invertorul trebuie să e montat într-un loc rece, cu temperatură ambiantă între 0 şi 25 °C.55

3. Pentru a evita pericolul de incendiu şi supraîncălzire, nu acoperiţi şi nu obstrucţionaţi fantele de

aerisire ale invertorului. Vericaţi regulat fantele de aerisire, deoarece adună praf şi impurităţi. Menţineţi şi un spaţiu de cel puţin 2,5 cm în jurul invertorului pentru a permite circulaţia aerului.

4. Pentru a evita pericolul de incendiu şi explozie, nu montaţi invertorul în apropierea sau lângă

substanţelor inamabile sau a bateriilor.

5. Montaţi invertorul într-un loc neaat la îndemâna copiilor.

INSTRUCŢIUNI PRIVIND PANOUL DE IEŞIRI Indicator de ALIMENTARE Întrerupător Pornire/Oprire (ON/OFF) Indicator de SUPRASARCINĂ Indicator VOLŢI Indicator AMPERI Mufă jack de Pornire/Oprire (ON/OFF) de la distanţă Indicator de SUPRATEMPERATURĂ Ieşire CA Întrerupător Pornire/Oprire (ON/OFF) Pentru pornirea sau oprirea invertorului. Mufă jack de Pornire/Oprire (ON/OFF) de la distanţă Vă permite să montaţi invertorul într-un loc discret şi să îl PORNIŢI şi să îl OPRIŢI cu telecomanda (inclusă). Indicatorul tensiunii de la baterie (VOLŢI) Indicatorul de tensiune al bateriei aşează tensiunea la borna de intrare a invertorului. Indicatorul de curent al bateriei (AMPERI) Indicatorul de curent al bateriei aşează curentul consumat din baterie de către invertor. Curentul trebuie să se situeze în zona verde pentru o funcţionare continuă. În zona galbenă, invertorul va funcţiona câteva minute; în zona roşie, protecţia invertorului va închide invertorul. Indicator de ALIMENTARE În cazul în care unitatea este conectată la baterie şi pornită, indicatorul de alimentare se aprinde în verde: gata de utilizare. Indicator de SUPRATEMPERATURĂ Indicatorul de supratemperatură se aprinde în galben când invertorul este supraîncălzit. Se va emite o alarmă, iar invertorul se opreşte. Supraîncălzirea este provocată de utilizarea invertorului la niveluri de alimentare de peste 4.000 W, în regim de putere continuă. Acest fenomen va surveni şi în cazul montării într-un loc în care nu poate degaja adecvat căldura emanată. Invertorul va reporni automat după răcire. Indicator de SUPRASARCINĂ Indicatorul se aprinde în roşu în condiţii de suprasarcină. Problema poate remediată prin oprirea invertorului şi reducerea sarcinii înainte de a-l reporni.56 ALARMĂ SONORĂ Alarma se va emite în caz de: a. Supratemperatură b. Baterie scăzută (<10,5 V pentru invertorul de 12 V, <21 V pentru invertorul de 24 V) c. Oprire în cazul epuizării bateriei (<10 V pentru invertorul de 12 V, <20 V pentru invertorul de 24 V) PANOUL DE INTRĂRI ŞI INSTRUCŢIUNILE AFERENTE Conexiunea de împământare a carcasei Pol pozitiv (roşu, +) Pol negativ (negru, -) VENTILATOR VENTILATOR Pentru răcirea invertorului în timpul funcţionării

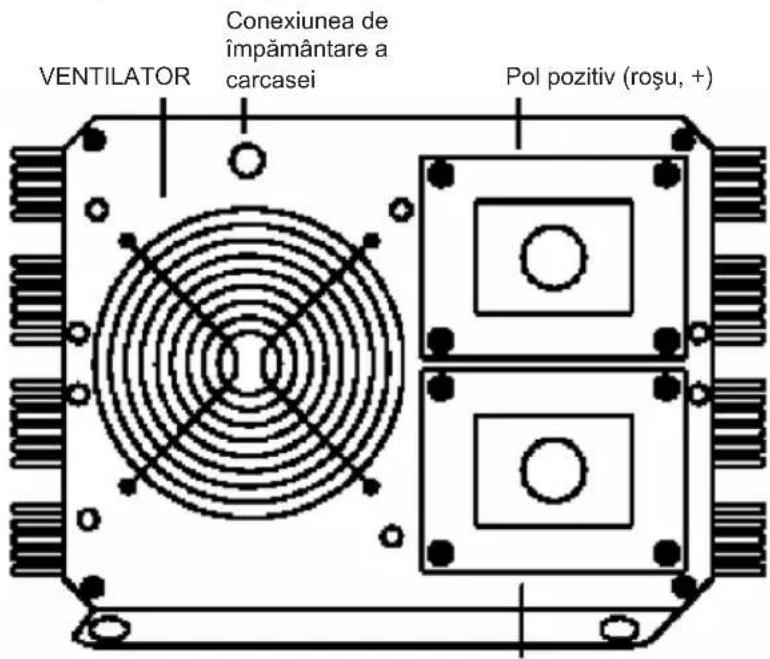

Utilizaţi cablul roşu al bateriei pentru a conecta borna de (+) la borna de (+) a invertorului. Apoi, utilizaţi cablul negru al bateriei pentru a conecta borna de (-) la borna de (-) a invertorului. Strângeţi şuruburile cablurilor de intrare CC regulat. În cazul conectării la o baterie, nu omiteţi să porniţi invertorul înainte de a porni şi aparatul(ele) conectat(e). La utilizarea invertorului cu mai multe aparate simultan, porniţi aparatele separat după ce invertorul este deja pornit. Astfel, vă asiguraţi că invertorul nu trebuie să producă curenţi de pornire pentru toate sarcinile odată. ATENŢIE! Reţineţi că alimentarea de 220 V CA prezintă pericol de moarte. Nu interveniţi asupra cablurilor CA cât sunt conectate la invertor (chiar şi dacă acesta este oprit) decât dacă sursa de alimentare CC este deconectată zic de la invertor. Nu interveniţi asupra cablurilor CA dacă sunt conectate la altă sursă de alimentare CA, precum un generator sau un cablu de reţea electrică. ATENŢIE! Nu inversaţi intrările! Nu utilizaţi cleme-crocodil; asiguraţi-vă întotdeauna că întrerupătorul de Pornire/ Oprire (ON/OFF) din panoul de ieşiri al invertorului este trecut în poziţia de Oprire (OFF) înainte de a conecta o baterie sau o altă sursă de alimentare CC!

BORNA DE MASĂ A CARCASEI

Invertorul dispune de o bornă destinată conectării la carcasa invertorului. Cablul de masă din cutia de conexiuni CA de pe panoul de ieşiri al invertorului este conectat la carcasă. Borna de masă a carcasei trebuie să e conectată la un punct de masă, care va varia în funcţie de locul în care este montat invertorul. Într-un vehicul, conectaţi borna de masă a carcasei la şasiul vehiculului. Într-o ambarcaţiune, conectaţi la sistemul de legare la masă al ambarcaţiunii. Într-un punct x, conectaţi la împământare printr-o tijă de împământare (o bară metalică bătută în pământ)57 sau prin altă împământare cu conexiune adecvată. Utilizaţi un cablu de cupru de #12 AWG sau mai mare (de preferat cu izolaţi verde/galbenă) pentru a conecta borna de masă a carcasei la punctul de împământare. Conductorul de neutru (comun) al circuitului de ieşire CA al invertorului este conectat la masa carcasei. Prin urmare, când carcasa este conectată la masă, şi conductorul de neutru va la rândul său legat la masă. Astfel se respectă cerinţele regulamentului electric naţional, care stipulează că sursele CA derivate (precum invertoarele şi generatoare) trebuie să aibă conductorii de neutru legaţi la masă în acelaşi fel în care conductorul de neutru de la cablul de reţea electrică este legat la masă în panoul electric CA. ATENŢIE! Nu acţionaţi invertorul de 4.000 W fără a-l conecta la masă. Poate surveni electrocutarea. REMEDIEREA PROBLEMELOR Probleme Cauze posibile Soluţii

1) Tensiune de ieşire scăzută Se utilizează un voltmetru

cu valori de citire medii Utilizaţi un aparat de măsură cu RMS real („true RMS”)

2) Tensiune de ieşire scăzută şi

indicatorul de AMPERI în zona roşie Suprasarcină Reduceţi sarcina

3) Tensiune de ieşire absentă şi

indicatorul de VOLŢI în zona roşie inferioară Tensiune de intrare scăzută Încărcaţi bateria, vericaţi conexiunile şi cablul

4) Tensiune absentă şi indicatorul

de ALIMENTARE nu luminează a. Invertor oprit Porniţi invertorul b. Alimentare absentă la invertor Vericaţi cablurile către invertor şi baterie c. Siguranţă internă deschisă Solicitaţi vericarea şi înlocuirea acesteia de un electrician calicat d. Polaritate CC inversă Solicitaţi unui electrician calicat să verice şi să înlocuiască siguranţa, respectând polaritatea corectă

5) Tensiune de ieşire absentă şi

indicatorul de VOLŢI în zona roşie superioară Tensiune de intrare ridicată Asiguraţi-vă că invertorul este conectat la bateria de 12 V (24 V pentru invertorul de 4.000 W/24 V) şi vericaţi reglarea sistemului de încărcare

6) Alarmă de baterie scăzută activă

permanent şi indicatorul de VOLŢI sub 10,5 V (21 V pentru invertorul de 4.000 W/24 V) a. cablaj CC executat incorect Utilizaţi un cablu adecvat şi realizaţi conexiuni solide b. Stare nesatisfăcătoare a bateriei Schimbaţi bateria sau utilizaţi una nouă

7) Tensiune de ieşire absentă,

indicatorul luminos de SUPRATEMPERATURĂ şi sarcină ce depăşeşte un curent de intrare de 4.000 W/250 amperi (sau 125 A pentru invertorul de

Oprire pe fond termic Lăsaţi invertorul să se răcească şi reduceţi sarcina dacă este necesară funcţionarea în regim continuu58 Probleme Cauze posibile Soluţii

8) Tensiune de ieşire absentă,

indicatorul luminos de SUPRATEMPERATURĂ şi sarcină ce sub un curent de intrare de 4.000 W/250 amperi (sau 125 A pentru invertorul de

Oprire pe fond termic Asiguraţi-vă că fantele de aerisire din invertor nu sunt blocate şi reduceţi temperatura ambiantă.

9) Tensiune absentă şi indicatorul

luminos de SUPRASARCINĂ nu luminează a. Scurtcircuit sau eroare de cablare Vericaţi cablurile CA de scurtcircuite sau polaritate incorectă b. Sarcină electrică foarte ridicată Eliminaţi sau reduceţi sarcina Dacă invertorul nu funcţionează nici după măsurile de remediere a problemelor de mai sus, returnaţi-l sau solicitaţi vericarea şi înlocuirea de către un electrician calicat. Nu desfaceţi carcasa şi nu tăiaţi cablul. ATENŢIE: Nu utilizaţi invertorul cu următoarele aparate reîncărcabile: Două tipuri anume de încărcătoare pentru bateriile mici din nichel-cadmiu pot deteriorate dacă sunt conectate la invertor: a. Aparatele alimentate de baterii mici, cum ar lanternele, aparatele de ras electrice şi felinarele care pot cuplate direct la priza CA pentru reîncărcare. b. Anumite încărcătoare de baterie pentru blocuri de baterii utilizate la sculele electrice portabile. Aceste încărcătoare vor avea o etichetă de avertizare care indică prezenţa de tensiuni periculoase la bornele bateriei. Această problemă nu survine la majoritatea echipamentelor alimentate prin baterii. Majoritatea acestor echipamente utilizează un încărcător sau un transformator separat care este conectat la o priză CA şi produce o tensiune de ieşire mai scăzută. Dacă eticheta de pe adaptorul sau încărcătorul CA indică faptul că acesta produce o tensiune de ieşire CA sau CC scăzută (sub 30 volţi), invertorul va alimenta adaptorul sau încărcătorul în condiţii de siguranţă, fără inconveniente. UTILIZAŢI CABLURILEŞI BATERIA CORECTE! În majoritatea exploatărilor invertorului de 4.000 W, se recomandă utilizarea unei sau mai multor baterii cu ciclu de descărcare profund în paralel. O capacitate mai ridicată este de preferat, deoarece astfel va exista o rezervă care va împiedica bateria să se descarce prea mult. Amperaj de intrare recomandat: 12 V -> 366 A 24 V -> 183 A Cablu CC recomandat: 12 V -> #38x2 24 V -> #38x1 Măsuri de siguranţă: Pentru a se reduce pericolul de electrocutare, acest produs va desfăcut NUMAI de către un tehnician avizat, când este necesară depanarea. Deconectaţi produsul de la priza de reţea sau alte echipamente în cazul apariţiei unei probleme. Nu expuneţi produsul apei sau umezelii. Întreţinere: Curăţarea trebuie făcută cu o cârpă uscată. Nu folosiţi solvenţi sau agenţi de curăţare abrazivi.
