BEDIENUNGSANLEITUNG INV400024 HQ

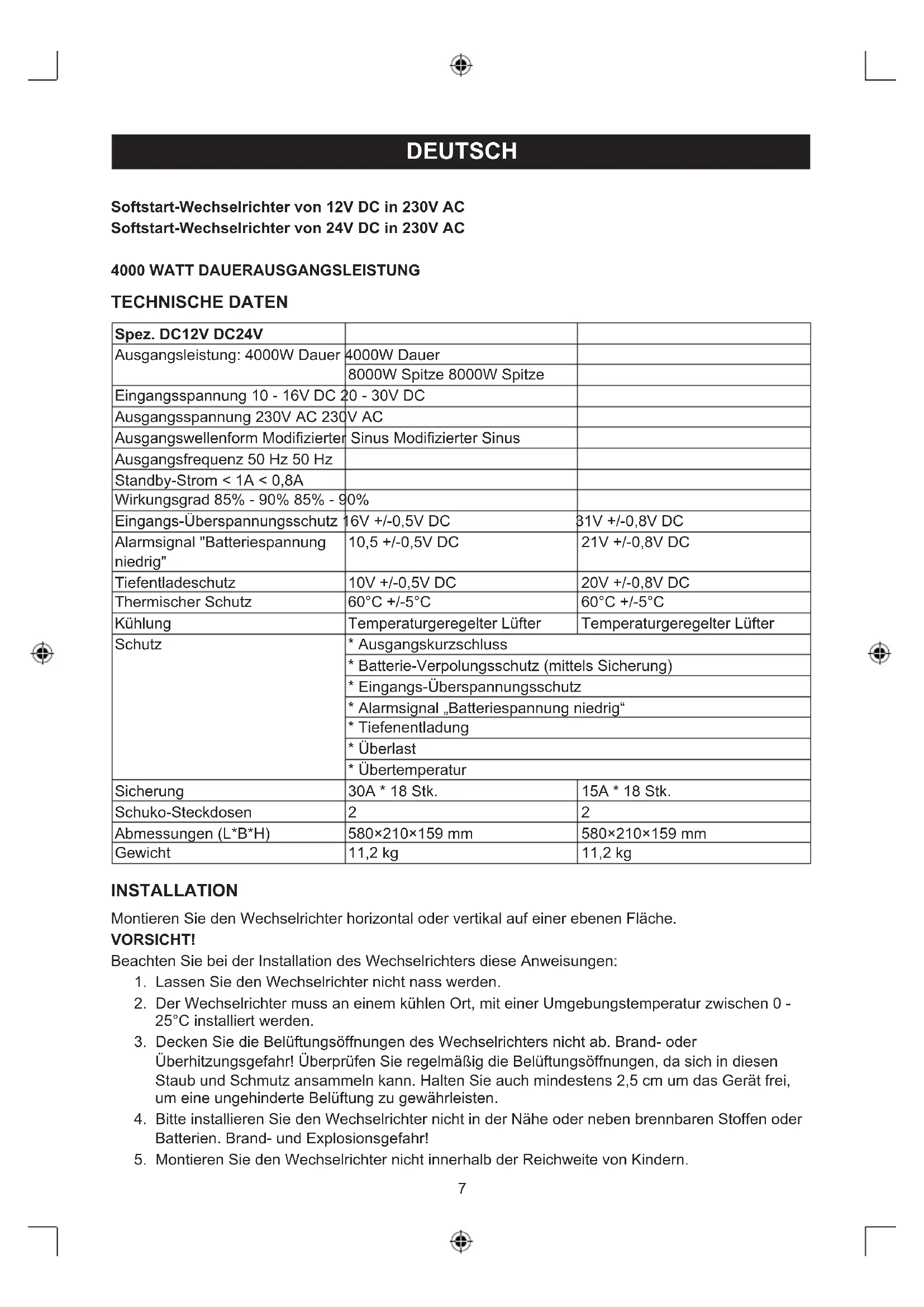

Softstart-Wechselrichter von 12V DC in 230V AC

Softstart-Wechselrichter von 24V DC in 230V AC

4000 WATT DAUERAUSGANGSLEISTUNG

TECHNISCHE DATEN

Spez. DC12V DC24V
Ausgangsleistung: 4000W Dauer	4000W Dauer
	8000W Spitze 8000W Spitze
Eingangsspannung 10 - 16V DC 20 - 30V DC
Ausgangsspannung 230V AC 230V AC
Ausgangswellenform Modifizierter Sinus Modifizierter Sinus
Ausgangsfrequency 50 Hz 50 Hz
Standby-Strom < 1A < 0,8A
Wirkungsgrad 85% - 90% 85% - 90%
Eingangs-Überspannungsschutz	16V +/-0,5V DC	31V +/-0,8V DC
Alarmsignal "Batteriespannung niedrig"	10,5 +/-0,5V DC	21V +/-0,8V DC
Tiefentladeschutz	10V +/-0,5V DC	20V +/-0,8V DC
Thermischer Schutz	60°C +/-5°C	60°C +/-5°C
Kühlung	Temperaturgeregelter Lüfter	Temperaturgeregelter Lüfter
Schutz	* Ausgangskurzschluss
	* Batterie-Verpolungsschutz (mittels Sicherung)
	* Eingangs-Überspannungsschutz
	* Alarmsignal „Batteriespannung niedrig"
	* Tiefenentladung
	* Überlast
	* Übertemperatur
Sicherung	30A * 18 Stk.	15A * 18 Stk.
Schuko-Steckdosen	2	2
Abmessungen (L*B'H)	580×210×159 mm	580×210×159 mm
Gewicht	11,2 kg	11,2 kg

INSTALLATION

Montieren Sie den Wechselrichter horizontal oder vertical auf einer ebenen Fläche.

VORSICHT!

Beachten Sie bei der Installation des Wechselrichters diese Anweisungen:

1. Lassen Sie den Wechselrichter nicht Nass werden.
2. Der Wechselrichter muss an einem kühlen Ort, mit einer Umgebungstemperatur zwischen 0 - 25^ installiert werden.
3. Decken Sie die Belüftungsöffnungen des Wechselrichters nicht ab. Brand- oder Überhitzungsgefahr! Überprüfen Sie regelmäßige die Belüftungsöffnungen, da sich in diesen Staub und Schmutz ansmeln kann. Halten Sie auch mindestens 2,5 cm um das Gerät frei, um eine ungehinderte Belüftung zu gewährleisten.
   4.itte installieren Sie den Wechselrichter nicht in der Nae he oder neben brennbaren Stoffen oder Batterien. Brand- und Explosionsgefahr!
4. Montieren Sie den Wechselrichter nicht innerhalb der Reichweite von Kindern.

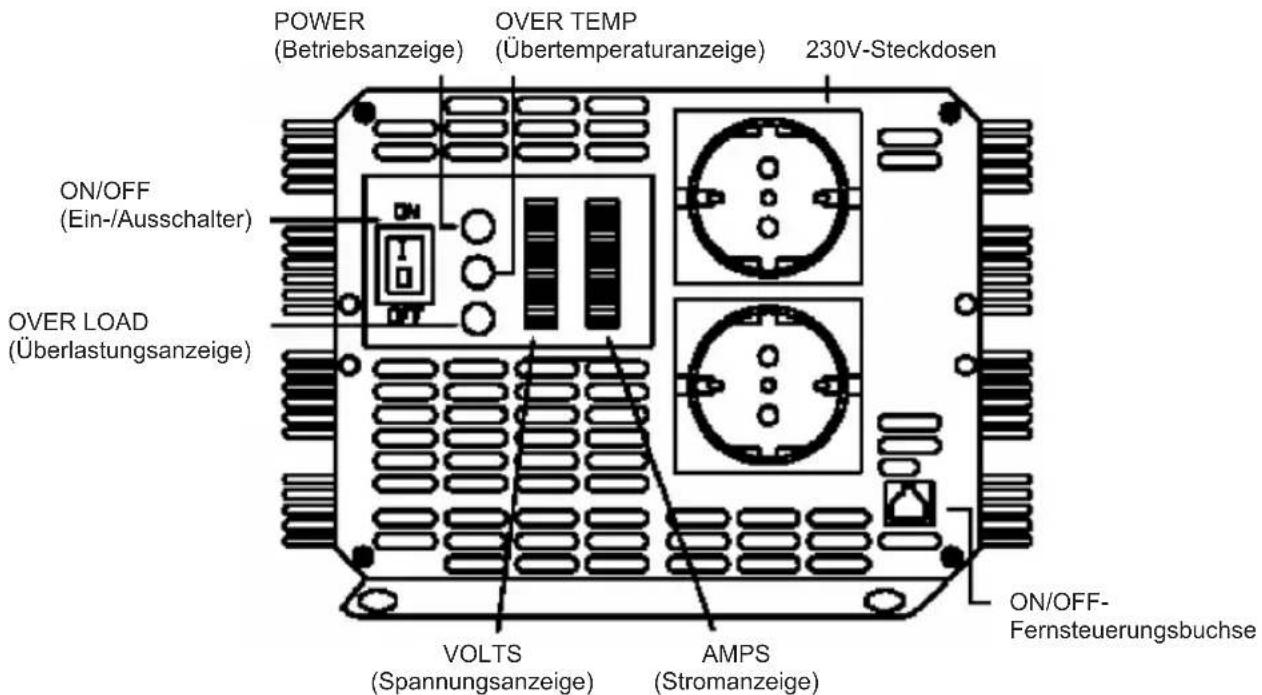

ANLEITUNG ZUR BEDIENUNG DES AUSGANGSPANELS

ON/OFF (Ein-/Ausschalter)

Ein- oder Ausschalten des Wechselrichters.

ON/OFF (Ein/Aus)-Fernsteuerungsbuchse

Sie konnen mit der Fernsteuerung den Wechselrichter aus der Ferne ein- oder ausschalten (mitgeliefert).

Batteriespannungsanzeige (VOLTS)

Die Batteriespannungsanzeige zeigt die Spannung an den Eingangsklemmen des Wechselrichters an. Batteriestromanzeige (AMPS)

Die Batteriestromanzeige zeigt den Strom an, der vom Wechselrichter aus der Batterie entnommen wird. Bei Dauerbetrieb muss der Strom im grünen Bereich liegen. Im gelben Bereich funktioniert der Wechselrichter eine Minute, im roten Bereich schaltet der Schutzschalter den Wechselrichter aus.

Betriebsanzeige (POWER)

Wenn der Wechselrichter an eine Batterie angeschlossen und eingeschaltet wurde, leuchtet die Betriebsanzeige grun auf: Betriebsbereit.

Übertemperaturanzeige (OVER TEMP)

Die Übertemperaturanzeige leuchtet gelb auf, wenn der Wechselrichter sich überhützt hat. Gleichzeitig eront ein Alarmton und der Wechselrichter wird ausgeschaltet.

Eine Überhitzung wird durch den Dauerbetrieb des Wechselrichters bei Leistungen von über 4000 W verursacht. Das passiert auch, wenn er an Orten installiert wird, an denen er keine Wärme abgeben kann. Der Wechselrichter startet automatisch, wenn sich abgekühlt hat.

Überlastungsanzeige (OVER LOAD)

Die Anzeige leuchtet rot auf, wenn der Wechselrichter überlastet ist. Das Problem kann durch Ausschalten des Wechselrichters und Verringern der Last vor dem erneuten Einsatz gelöst werden.

ALARMTON

Der Alarnton ertont in folgenden Falle:

a. Übertemperatur
b. Batteriespannung niedrig (< 10,5V bei 12V Wechselrichter, < 21V bei 24V Wechselrichter)
c. Tiefentladeschutz (< 10V bei 12V Wechselrichter, < 20V bei 24V Wechselrichter)

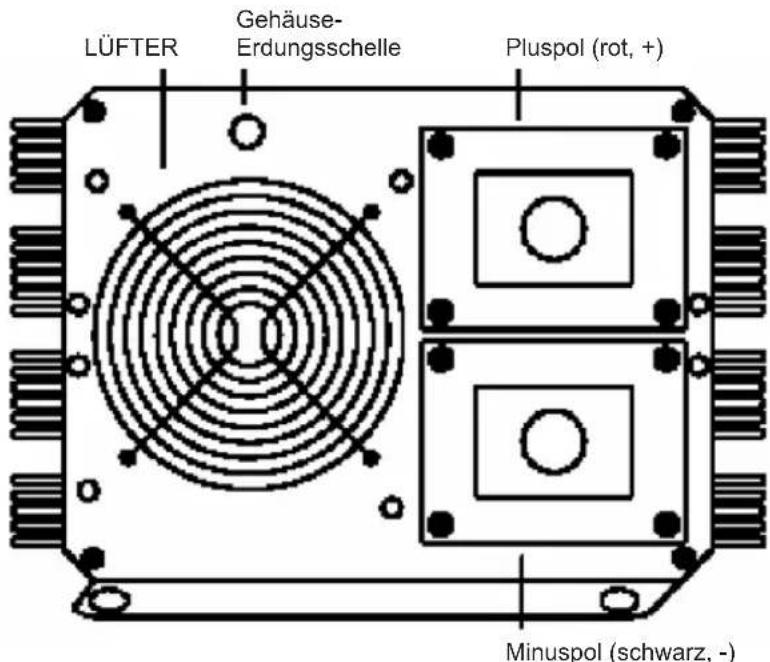

EINGANGSPANLEUNDANLEITUNG

LUFTER

Kuhlung des Wechselrichters während des Betriebs.

ANSCHLUSSKLEMMEN

Verbinden Sie mit dem roten Batteriekabel den (+)-Pol der Batterie mit der (+)-Klemme des Wechselrichters und anschließend verbinden Sie mit dem schwarzen Batteriekabel den (-)-Pol der Batterie mit der (-)-Klemme. Ziehen Sie die Schrauben der DC-Eingangskabel regelmäßig fest.

Wenn der Wechselrichter an eine Batterie angeschlossen wurde, schalten Sie den Wechselrichter ein, bevor Sie die angeschlossenen Geräte einschalten. Schalten Sie bei gleichzeitiger Verwendung des Wechselrichters mit mehreren Geräten die Geräte nacheinander ein, nachdem der Wechselrichter bereits eingeschaltet wurde. Dadurch wird sichergestellt, dass der Wechselrichter nicht die Einschlätstrome für die alle Lasten auf einem liefern muss.

VORSICHT!

Bitte beachten Sie, dass eine 230V Wechselspannung tõlich sein kann. Arbeiten Sie nicht an der 230V-Verkabelung, während diese bereits an den Wechselrichter angeschlossen wurde (auch nicht, wenn er ausgescheltet ist). Ausgenommen, die DC-Stromversorgung wurde physikalisch vom Wechselrichter abgesteckt. Arbeiten Sie nicht an einer 230V-Verkabelung, wenn diese an einer anderen Stromversorgung angeschlossen wurde, wie z. B. einem Generator oder einer Versorgungsleitung.

VORSICHT!

Nicht den Eingang verpolen! Verwenden Sie keine „Krokodikklemmen" und stellen Sie stets den ON/OFF (Ein-/Ausschalter) am Ausgangspanel des Wechselrichters in die Stellung OFF (Aus), bevor Sie eine Batterie oder andere DC-Stromversorgung anschließen!

GEHÄUSE-ERDUNGSSCHELLE

Der Wechselrichter besitzt eine Schelle, die mit dem Gehäuse des Wechselrichters verbunden ist. Die Erdungsleitung in der 230V-Steckdose auf dem Ausgangspanel des Wechselrichters ist mit dem Gehäuse verbunden.

Die Gehäuse-Erdungsschelle muss mit einem Massepunkt verbunden werden, die vom Montageort des Wechselrichters abhängt. Verbinden Sie in einem Fahrzeug die Gehäuse-Erdungsschelle mit der Fahrzeugkarosserie. Schließen Sie in einem Boot das Erdungssystem des Boots an. Schließen Sie bei einem festen Standort die Masse an einem Erdungsstab (ein Metallstab, der in den Boden eingeschlagen wurde) oder an einem anderen geeigneten Erdungsanschluss an. Verwenden Sie zum Verbinden der Gehäuse-Erdungsschelle mit dem Masspunkt eine 3,3mm^2 oder dickere Kupferleitung (vorzugsweise mit gelber/grüner Isolation).

Der neutrale (gemeinsame) Leiter am 230V-Ausgang des Wechselrichters ist mit der Gehäuseasse verbunden. Wenn das Gehäuse mit der Masse verbunden wurde, ist auch die neutrale Leitung geerdet. Dies entspricht den Anforderungen des National Electrical Code, bei denen separat abgeleitete Wechselspannungs-Quellen (wie Wechselrichter und Generatoren) ihre neutralen Leitungen mit der Masse in der gleichen Weise verbunden sein,Müssen,so dass die neutrale Leitung der Versorgungsleitung mit der Masse an der 230V-Steckerleiste verbunden ist.

VORSICHT!

Nehmen Sie den 4000W-Wechselrichter nicht ohne Masseverbindung in Betrieb. Stromschlaggefahr!

STÖRUNGSBEHEBUNG

Problem Mögliche Ursache Lösungen
1) Niedrige Spannung am Ausgang. Verwenden Sie ein Voltmeter zur Durchschnittswert-Messung.	Verwenden Sie ein Voltmeter zur Durchschnittswert-Messung.	Verwenden Sie ein Messgerät zur Echt-Effektivwert Messung (True RMS).
2) Niedrige Spannung am Ausgang und die Stromanzeige (AMPS) befindet sich im roten Bereich.	Überlast Reduzieren Sie die Last.
3) Keine Ausgangsspannung und die Spannungsanzeige (VOLTS) befindet sich im unteren roten Bereich.	Niedrige Eingangsspannung.	Laden Sie die Batterie. Überprüfen Sie die Anschlüsse und Kabel.
4) Keine Ausgangsspannung und POWER (Betriebsanzeige) leuchtet nicht.	a. Der Wechselrichter ist ausgeschaltet.	Schalten Sie den Wechselrichter ein.
	b. Keine Stromversorgung des Wechselrichters.	Überprüfen Sie die Verkabelung von Wechselrichter und Batterie.
	c. Interne Sicherung durchgebrannt.	Die Sicherung von einem qualifizierten Elektriker überprüfen und ersetzen halten.
	d. DC-Versorgung verpolt.	Die Sicherung von einem qualifizierten Elektriker überprüfen und ersetzen halten. Achten Sieitte auf korrekte Polaritäten.
5) Keine Ausgangsspannung und die Spannungsanzeige (VOLTS) befindet sich im oberen roten Bereich.	Überspannung am Eingang.	Stellen Sie sicher, dass der Wechselrichter an eine 12V-Batterie (24V für 4000W/24V-Wechselrichter) angeschlossen wurde und überprüfen Sie die Regelung des Ladesystems.
6) Ständiges Alarmsignal „Batteriespannung niedrig" und die Spannungsanzeige (VOLTS) liegt unter 10,5 V (21V für 4000W/24V-Wechselrichter).	a. Schlechte DC-Verkabelung.	Verwenden Sie geeignete Kabel und stellen Sie gute Verbindungen her.
	b. Schlechter Zustand der Batterie	Laden Sie die Batterie oder verwenden Sie eine neue Batterie.
7) Keine Ausgangsspannung, OVER TEMP (Übertemperaturanzeige) leuchtet und die Stromaufnahme überschreitet 4000W/250 Ampere (oder 125A für 4000W / 24V-Wechselrichter)	Thermische Abschaltung	Lassen Sie den Wechselrichter abkühlen und reduzieren Sie die Last, wenn Dauerbetrieb erforderlich ist.
8) Keine Ausgangsspannung, OVER TEMP (Übertemperaturanzeige) leuchtet und die Stromaufnahme liegt unter 4000W/250 Ampere (oder 125A für 4000W / 24V-Wechselrichter)	Thermische Abschaltung	Achten Sie daraufuf, dass die Lüftungsöffnungen am Wechselrichter nicht blockiert sind und reduzieren Sie die Umgebungstemperatur.
9) Keine Ausgangsspannung und OVER TEMP (Übertemperaturanzeige) leuchtet.	a. Kurzschluss oder Verkabelungsfehler.	Prüfen 230V-Verkabelung auf Kurzschluss oder falsche Polarität.
	b. Sehr hohe Last. Entfern	men oder verringern Sie die Last.

Wenn nach der obigen Fehlerbehebung der Wechselrichter immer noch nicht Funktioniert, schicken Sieihnitte an uns zurück oder让他们 sie hin von einem Elektriker überprüfen und ersetzen. Offnen Sie nicht das Gehäuse und unterbrechen Sie nicht das Kabel.

VORSICHT:

Verwenden Sie den Wechselrichter nicht mit folgenden wiederaufladbaren Geräten:

Zwei besondere Ladegeratetype per kurie Nickel-Cadmium-Batterien konnen beschadigt werden, wenn sie an den Wechselrichter angeschlossen werden:

a. Kleine batteriebetriebene Geräte, wie Taschenlampen, Rasierer und Nachtlichter, die zum Aufladen direkt in die Steckdose eingesteckt werden können.
b. Bestimmte Ladegeräte für Batteriepacks, die in Handwerkzeugmaschinen verwendet werden.
These Ladegeräte haben einen Warnaufkleber, der auf gefährliche Spannungen an den Batterieklemmen hinweist.

Dieses Problem tritt bei der überwiegenden Mehrzahl von batteriebetriebenen Geräten nicht auf. Die meisten dieser Geräte verwenden ein separates Ladegerät oder einen Transformator, der an eine Steckdose angeschlossen wird und keine Ausgangsspannungen erzeugt. Wenn auf dem Etikett am Netzadapter oder Ladegerät angegeben ist, dass diese am Ausgang eine keine Wechsel- oder Gleichspannung (kleiner als 30 Volt) erzeugen, versorgt der Wechselrichter diese Adapter oder Ladegeräte sicher und problemlos.

KORREKTE VERKABELUNG UND RICHTIGEN BATTERIETYP VERWENDEN!

Für die meisten Anwendungen des 4000W-Wechselrichters ist es ratsam, eine große, zyklenfeste Batterie oder mehrere parallelgeschaltete Batterien zu verwenden. Eine größere Kapazität ist better, weil dann eine großere Reserve vorhanden ist und die Batterie nicht zu schnell entladen wird.

Empfohlene Eingangsströme:

12V->366A

24V->183A

Empfohlene DC-Kabel:

12V->#38x2

24V->#38x1

Sicherheitsvorkehrungen:

VORSICHT

STROMSLACHGEAFHRT NIGHT OFFNEN

Um das Risiko eines elektrischen Schlags zu verringern, sollte diese Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerätitte von der

Spannungsversorgung und von anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch saubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten konnen ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Bitte bewahren Sie Bedienungsanleitung und Verpackung fur spate Verwendung auf.

Achtung:

Dieses Produkt ist mit thisem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfugung.
