MANUALE UTENTE INV400024 HQ

Uscita di potenza continua a 4000 WATT

SPECIFICHE

Spec. DC12V DC24V
Potenza in uscita 4000W continua	4000W continua
	8000W di picco 8000W di picco
Voltaggio in ingresso DC10 ~ 16V	DC20 ~ 30V
Voltaggio in uscita AC 230V AC 2	30V
Forma dell'onda in uscita Sinusoide modificata Sinusoide modificata
Frequenza di uscita 50 o 60HZ 50 o 60HZ
Corrente in standby < 1A < 0,8A
Efficienza 85% ~ 90%	85% ~ 90%
Spegnimento per alto voltaggio in ingresso	DC16V+/-0,5V	DC31V+/-0,8V
Allarme batteria scarica	DC10,5V+/-0,5V	DC21+/-0,8V
Spagnimento per batteria scarica	DC10+/-0,5V	DC20+/-0,8V
Protezione termica	60+/-5°C 60+/-5°C
Raffreddamento	Ventilatore controllato dallatatemperatura	Ventilatore controllato dallatemperatura
Protezione * Certo circuito in uscità
	* Polarità in ingresso invertita (con fusibile)
	* Voltaggio in ingresso DC alto
	* Allarme batteria scarica
	* Spegnimento per batteria scarica
	* Sovraccarico
	* Surriscaldamento
Fusibile 30A * 18pcs 15A * 18pcs
Uscita AC Due Due
Dimensioni ( L*P*A ) 580*210*159 mm 580*210*159 mm
Peso 11,2 kg 11,2 kg

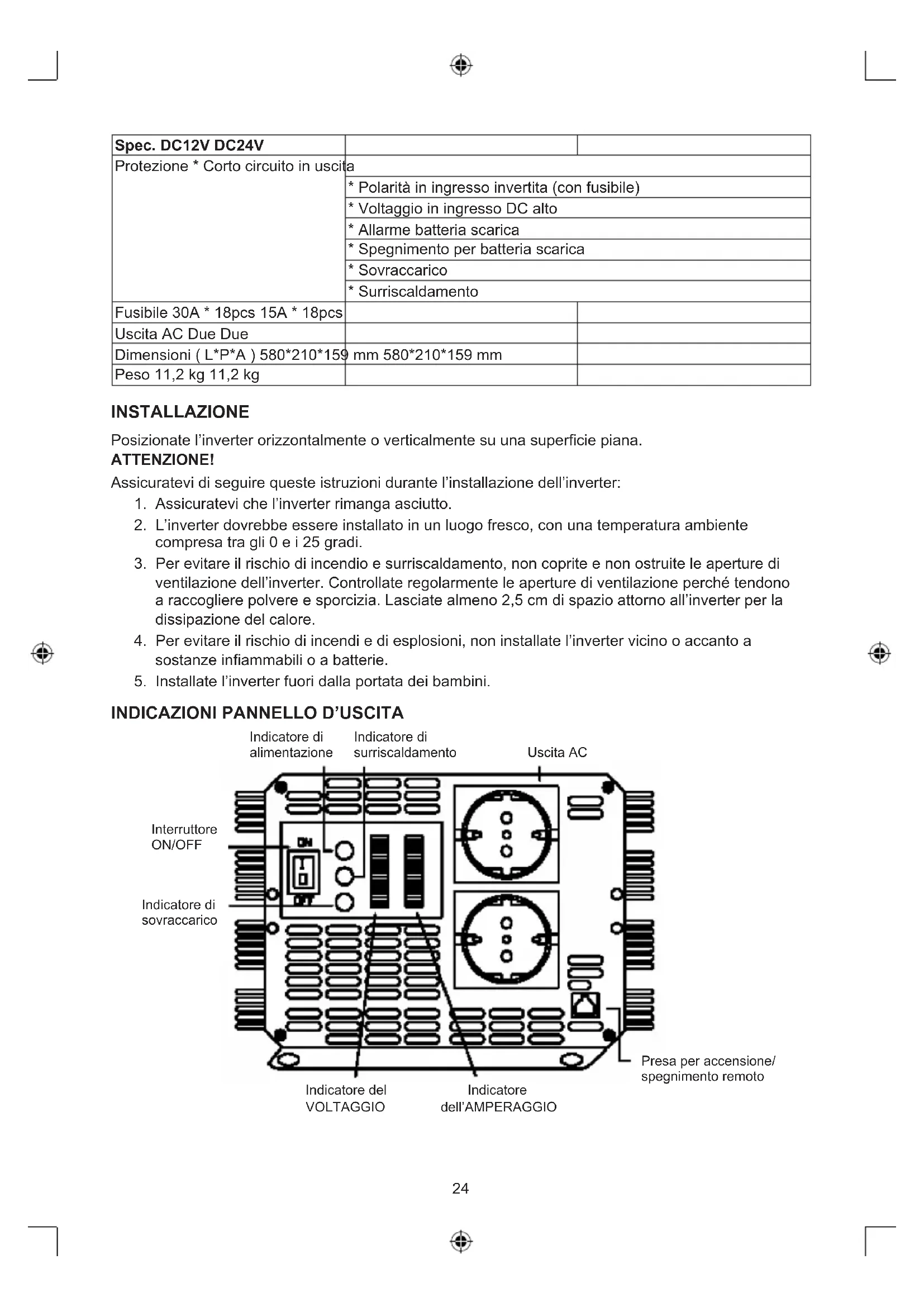

INSTALLAZIONE

Posizione l'inverter orizzontalmente o verticalmente su una superficie piana.

ATTENZIONE!

Assicuratevi di seguire queste istruzioni durante l'installazione dell'inverter:

1. Assicuratevi che I'inverter rimanga asciutto.
2. L'inverter dovrebbe essere installato in un luogo fresco, con una temperatura ambiente compresa tra gli 0 e i 25 gradi.
3. Per evitare il rischio di incendio e surriscaldamento, non coprite e non ostruite le aperture di ventilazione dell'inverter. Controllate regolarmente le aperture di ventilazione perché tendono a raccogliere polvere e sporcizia. Lasciate almeno 2,5 cm di spazio attorno all'inverter per la dissipatione del calore.
4. Per evitare il rischio di incendi e di esplosioni, non installate l'inverter vicino o accanto a sostanze inflammabili o a batterie.
5. Installate l'inverter fuori alla portata dei bambini.

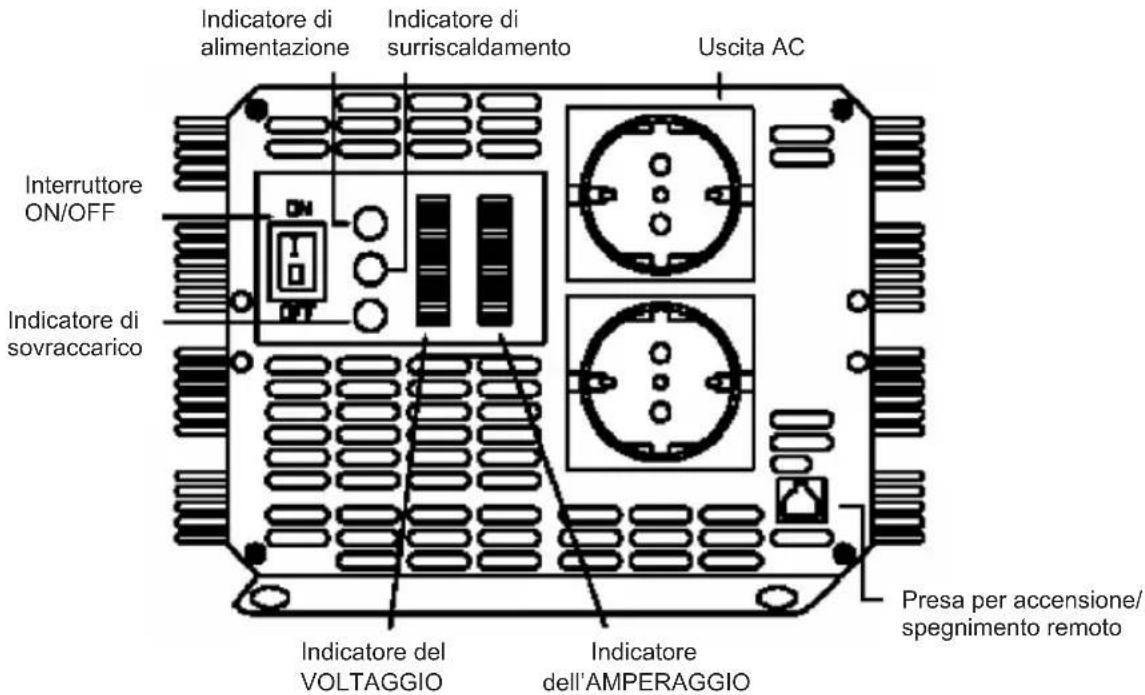

INDICAZIONI PANNELLO D'USCITA

Interruttore ON/OFF

Per spegnere o accendere l'inverter.

Spinotto per l'accensione/Spegnimento

Vi permette di montare l'inverter fuori alla vista e di accenderlo e spegnerlo con il telecomando a filo (incluso).

Indicatore del Voltaggio delle batterie (VOLT)

L'indicatore del voltaggio delle batterie visualizza il voltaggio al terminale di ingresso dell'inverter.

Indicatore della corrente di batteria (AMP)

L'indicatore di corrente della batteria visualizza la corrente che passa alla batteria all'inverter. La corrente dovrebbe rimanere nella zona verde per un'operatività continua. Nella zona gilla l'inverter funzionera ancora per diversi minuti, nella zona rossa la protezione dell'inverter lo spegnerà.

Indicatore di alimentazione

Quando è collegato alla batteria ed accesso, l'indicatore di alimentazione emette una luce verde: pronto per l'uso.

Indicatore di surriscaldamento

L'indicatore di surriscaldamento emette una luce gialla quando I'inverter è surriscaldato. Verra emesso anche un allarme e I'inverter si spegnerà.

Il surriscaldamento è provocato dall'utilizzo dell'inverter con livelli di potenza superiori ai 4000W continui. Avvieneanche quando viene installato in una posizione dove non vi sia una sufficiente dissipazione del calorie. L'inverter si riaccenderà automaticamente quando si sare raffreddato.

Indicatore di sovraccarico

L'indicatore emette una luce rossa quando aviene un sovraccarico. Il problema cui èssere risolto speggend o inverter e riducendo il carico prima di riaccenderlo.

ALLARMI SONORI

L'allarme suonerà in caso di:

a. Surriscaldamento
b. Batteria scarica (<10,5V per l'inverter da 12V, <21V per l'inverter da 24V)
c. Spegnimento per batteria scarica(<10V per l'inverter da 12V, <20V per l'inverter da 24V)

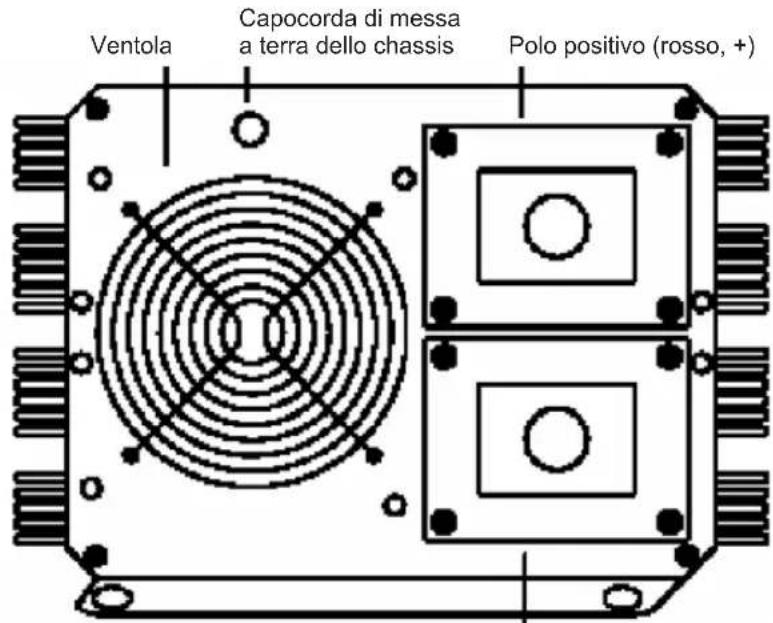

INDICAZIONI PANNELLO D'INGRESSO

Polo negativo (nero, -)

Ventola

Per il raffreddamento dell'inverter durante l'utilizzo

CONNECTIONDEI TERMINALI

Utilizzate il cavo rosso della batteria per collegare il polo (+) della batteria al terminale (+) dell'inverter. Quindi utilizzate il cavo nero della batteria per collegare il polo (-) della batteria al terminale (-) dell'inverter. Stringete le viti dei cavi di ingressso DC regolarmente.

Quando è collegato alla batteria, assicuratevi di accendere l'inverter prima dell'apparecchio collegato. Quando utilizzate l'inverter con diversi apparecchi contemporaneamente, accendete gli apparecchi separamente dopo che l'inverter sia gia stato acceso. Questo assicurera che l'inverter non debba inviare corrente per i carichi di accensione tutti insieme.

ATTENZIONE!

Si prega di notare che la corrente a 230V AC è potenzialmente letale. Non lavorate sui cavi di alimentazione perché l'apparecchio è collegato all'inverter (anche se è spento), a meno che la sorgente di energia DC sia fisicamente scollegata dall'inverter. NON lavorate sui cavi AC se l'apparecchio è collegato ad un'altra sorgente AC come un genereatore o una linea d'uso.

ATTENZIONE!

Non invertite l'alimentazione! Non utilizzate le clip (pinze a coccodrillo) ed assicuratev si sempre che l'interruttore ON/OFF sul pannello di uscita dell'inverter sua posizionato sulla posizione OFF prima di collegare una batteria o un'altra sorgente di alimentazione DC!

CAPOCORDA DI MESSA A TERRA DELLO CHASSIS

L'inverter ha un capocorda che serve a collegare lo chassis dell'inverter. Il cavo di messa a terra nella sezione AC del pannello di uscita dell'inverter è collegato allo chassis.

Il capocorda di messa a terra dello chassis deve essere collegato ad un punto di messa a terra, che cui varie a seconda di dove è installato l'inverter. In un veicolo, collegate il capocorda di messa a terra allo chassis del veicolo. In una barca, collegatelo alsystema di messa a terra del natante. In una posizione fissa, collegatelo alla messa a terra con una barra di messa a terra (un'asta di metallo fissata a terra), o ad un'alto servizio appropriato di scarico a terra. Utilizzato un #12 AWG o un cavo di rame più grosso (preferibilmente con l'isolamento di colore verde/giallo) per collegare la messa a terra al punto di scarico a terra.

Il conduittore neutro del circuito in uscita AC dell'inverter è collegato alla messa a terra dello chassis. Quindi, quando lo chassis è collegato a terra,anche il conduittore neutro lo sare. Questo in conformità con i requisiti nazionali sull'energia elettrica per i quali le sorgenti AC separate (come inverter e generatori) devono averile il proprio cavo neutro collegato alla messa a terra dello stesso modo in cui il cavo neutro della linea casalinga è collegato a terraattraverso il pannello AC.

ATTENZIONE!

Non utilizzate l'inverter da 4000W perché collegarlo alla messa a terra. Si potrebbero verificare sccess elettriche.

RISOLUZIONE DEI PROBLEMI

Problemi Possibili cause	Solutazioni
1) Voltaggio in uscita basso Utilizzato	di un voltmetro misuratore di media	Utilizzate un voltmetro ad RMS reale
2) Basso voltaggio in uscita e indicatore di corrente nella zona rossa	Sovraccarico Ridurre il carico
3) Nessun voltaggio in uscita e indicatore del voltaggio nella zona rossa in basso.	Basso voltaggio in entrata	Ricaricate la batteria, controllate collegamenti e cavi
4) Nessun voltaggio in uscita e indicatore di alimentazione spento	a. Inverter spento Accendete	l'inverter
	b. Nessuna alimentazione all'inverter	Controllate i cavi tra inverter e batterie
	c. Fusibile interno aperto	Chiamate un technician qualificato per un controllo e per la sostituzione
Problemi Possibili cause Soluzioni
	d. Polarità DC invertita Chiamate un technician qualificato per un controllo e la sostituzione del fusibile. Controllate sempre la polarità corretta
5) Nessun voltaggio in uscita e indicatore di voltaggio nella zona alta della parte rossa	Ingresso di alto voltaggio Aassicuratevi che l'inverter sia collegato ad una batteria a 12V (24V per l'inverter da 4000W/24V) e controllate la regolazione del sistema di carica.
6) Allarme per batteria scarica sempre acceso e indicatore di voltaggio fatto 10,5V (21V per l'inverter da 4000W/24V)	a. Cavi DC non di qualità Uutilizzato cavi appropriati ed effettuate collegamenti resistenti.
	b. Batterie in cattive condizioni	Cambiate la batteria o utilizzate una nuova batteria.
7) Nessun voltaggio in uscita, indicatore di SURRISCALDAMENTO accesso e carico in effesso su 4000W/250 ampere di corrente in ingressso(o 125A per l'inverter da 4000W / 24V)	Spegnimento termico Fate raffreddare l'inverter e riducete il carico se avete bisogno di operatività continua.
8) Nessun voltaggio in uscita, indicatore di SURRISCALDAMENTO accesso e carico di corrente in ingressso minore di 4000W/250 (o 125A per l'inverter da 4000W/24V )	Spagnimento termico Assicuratevi che le aperture di ventilazione non siano bloccati e riducete la temperatura ambiente.
9) Nessun voltaggio in uscita ed indicatore di SOVRACCARICO accesso	a. Certo circuito o erre nei cavi di collegamento	Controllate che i cavi AC non siano in cortocircuito o collegati con una polarità non adatta
	b. Carico di potenza molto alto	Rimuovete il carico o riducetelo

Se, après la seguente risoluzione dei problemi, quello inverter non dovesse ancora funzionare, chiamate un technician qualificato per un controllo e/o riportatelo al venditore per la sostituzione. Non aprite l'involcro né tagliate il cavo.

ATTENZIONE:

Nonutilizzate l'inverter con i seguenti apparecchi ricaricabili:

Due tipi in particolare di caricatori per piccole batterie al nichel-cadmio possono essere danneggiati se collegati all'inverter:

a. Piccoli apparecchi a batteria come luci a intermittenza, rasoi e luci notturne che possono essere collegati direttamente alla spina AC per la ricarica.
b. Certi caricabatterie per pacchi batterie utilizzati negli strumenti da fai da te. Questi caricatori hanno un'etichetta che avvisa che nel terminale della batteria sono presenti voltaggi pericolosi.

Questo problema non si veridica con la maggior parte degli apparecchi a batteria. La maggior parte di questi apparecchi utilizza un caricatore separato, o un trasformatore che viene collegato alla presa AC e produce l'uscita a voltaggio più basso. Se l'etichetta sull'alimentatore o sul caricatore dice cheQuesto produce unuscita con un voltaggio AC o DC basso (meno di 30 volt) I'inverter potr'à alimentarequesto alimentatore o caricabatteria sulla problema.

UTILIZZATE I CAVI CORRETTI E IL CORRETTO TIPO DI BATTERIA!

Per la maggior parte delle applicazioni dell'inverter da 4000W è raccommando l'uso di una grossa batteria o più batterie in parallelo. Maggiore è la capacité, meglio è, perché ci sare una magiore capacité di riserva per evitare che la batteria si scarichi troppo.

Amperaggio in ingresso raccommando:

12V->366A

24V->183A

Cavo di collegamento DC raccomandato:

12V->#38x2

24V->#38x1

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, quello prodotto dovrebbe essere aperto SOLO da un technician autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri appearechi se dovesse

esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica alla necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispetti titolari e sono riconosciuti come tali in quello documento.

Tenere quello manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo significato, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste unsystema di raccolta differenziata.
