NÁVOD K OBSLUZE INV400024 HQ

SPECIFIKACE Spec. DC12V DC24V Výstupní výkon 4000 W konstantní 4000 W konstantní 8000 W rázový výkon 8000 W rázový výkon Vstupní napětí DC10 ~ 16 V DC20 ~ 30 V Výstupní napětí AC 230 V AC 230V Výstupní tvar vlny Upravená sinusová vlna Upravená sinusová vlna Výstupní frekvence 50 nebo 60 HZ 50 nebo 60 HZ Proud v režimu standby < 1A < 0,8A Účinnost 85% ~ 90% 85% ~ 90% Vypnutí při vstupu vysokého napětí DC 16 V +/- 0,5 V DC 31 V+/- 0,8 V Alarm slabé baterie DC 10,5 V +/- 0,5 V DC 21 +/- 0,8 V Vypnutí v případě slabé baterie DC 10 +/- 0,5 V DC 20 +/- 0,8 V Tepelná ochrana 60+/-5°C 60+/-5°C Chlazení Ventilátor řízený teplotou Ventilátor řízený teplotou Ochrana * krátký výstup

• obrácená polarita vstupu (podle pojistky)

• vysoké vstupní napětí DC

• vypnutí v případě slabé baterie

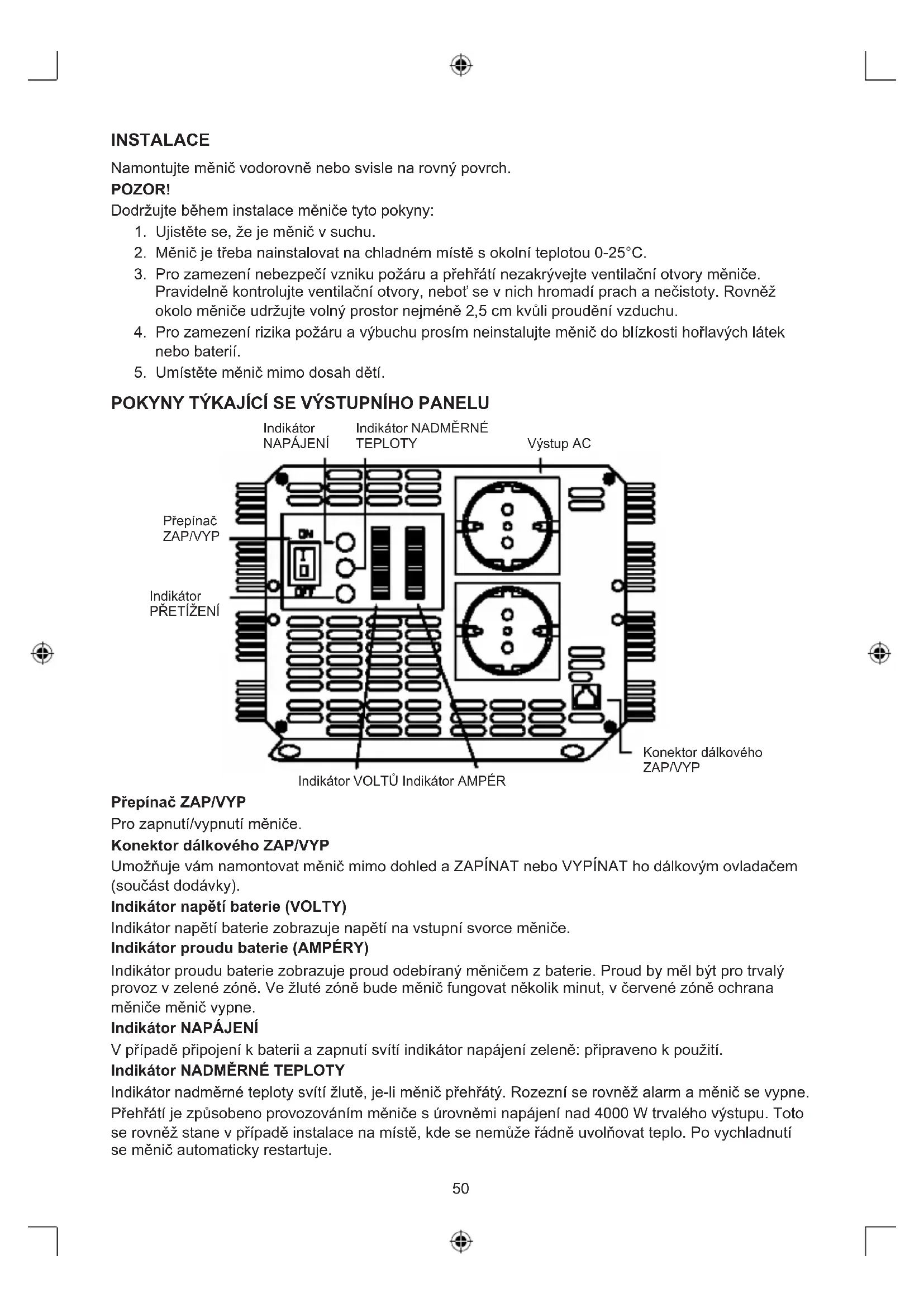

• nadměrná teplota Pojistka 30 A * 18 ks 15 A * 18 ks Výstup AC Dva Dva Rozměry ( d*š*v ) 580*210*159 mm 580*210*159 mm Hmotnost 11,2 kg 11,2 kg50 INSTALACE Namontujte měnič vodorovně nebo svisle na rovný povrch. POZOR! Dodržujte během instalace měniče tyto pokyny:

1. Ujistěte se, že je měnič v suchu.

2. Měnič je třeba nainstalovat na chladném místě s okolní teplotou 0-25°C.

3. Pro zamezení nebezpečí vzniku požáru a přehřátí nezakrývejte ventilační otvory měniče.

Pravidelně kontrolujte ventilační otvory, neboť se v nich hromadí prach a nečistoty. Rovněž okolo měniče udržujte volný prostor nejméně 2,5 cm kvůli proudění vzduchu.

4. Pro zamezení rizika požáru a výbuchu prosím neinstalujte měnič do blízkosti hořlavých látek

5. Umístěte měnič mimo dosah dětí.

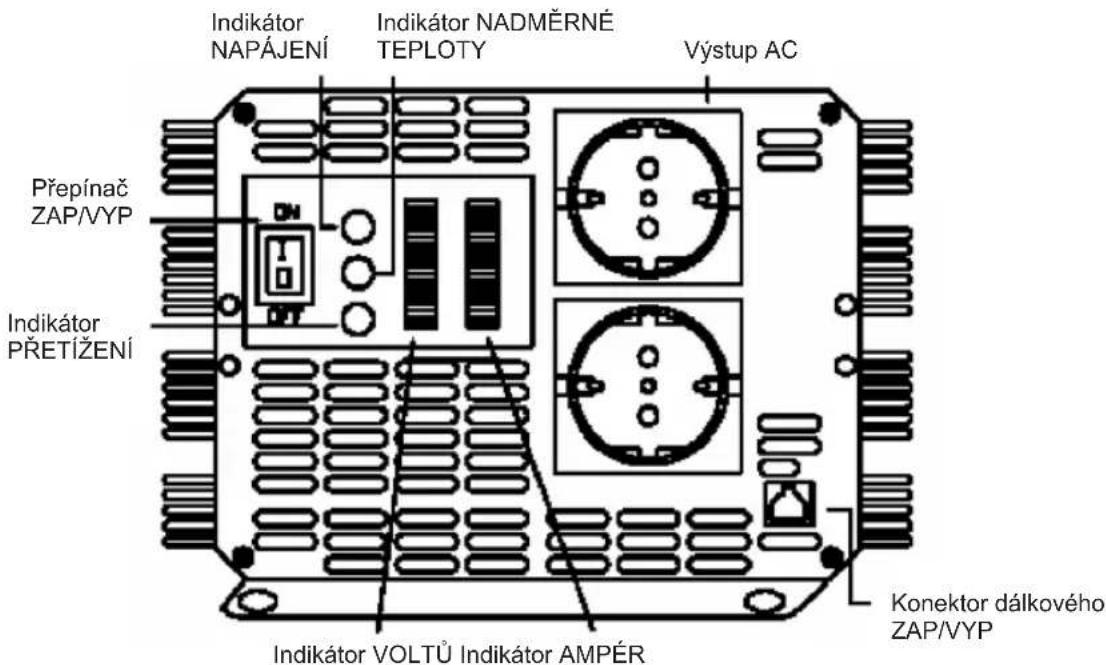

Indikátor VOLTŮ Indikátor AMPÉR Konektor dálkového ZAP/VYP Indikátor NADMĚRNÉ TEPLOTY Výstup AC Přepínač ZAP/VYP Pro zapnutí/vypnutí měniče. Konektor dálkového ZAP/VYP Umožňuje vám namontovat měnič mimo dohled a ZAPÍNAT nebo VYPÍNAT ho dálkovým ovladačem (součást dodávky). Indikátor napětí baterie (VOLTY) Indikátor napětí baterie zobrazuje napětí na vstupní svorce měniče. Indikátor proudu baterie (AMPÉRY) Indikátor proudu baterie zobrazuje proud odebíraný měničem z baterie. Proud by měl být pro trvalý provoz v zelené zóně. Ve žluté zóně bude měnič fungovat několik minut, v červené zóně ochrana měniče měnič vypne. Indikátor NAPÁJENÍ V případě připojení k baterii a zapnutí svítí indikátor napájení zeleně: připraveno k použití. Indikátor NADMĚRNÉ TEPLOTY Indikátor nadměrné teploty svítí žlutě, je-li měnič přehřátý. Rozezní se rovněž alarm a měnič se vypne. Přehřátí je způsobeno provozováním měniče s úrovněmi napájení nad 4000 W trvalého výstupu. Toto se rovněž stane v případě instalace na místě, kde se nemůže řádně uvolňovat teplo. Po vychladnutí se měnič automaticky restartuje.51 Indikátor PŘETÍŽENÍ Indikátor přetížení svítí červeně. Problém lze vyřešit vypnutím měniče a snížením zatížení před dalším zapnutím. AKUSTICKÝ ALARM Alarm se rozezní v případě: a. Nadměrné teploty b. Slabé baterie (<10,5 V pro měnič 12 V, < 21 V pro měnič 24 V) c. Vypnutí v případě slabé baterie (< 10 V pro měnič 12 V, < 20 V pro měnič 24 V)

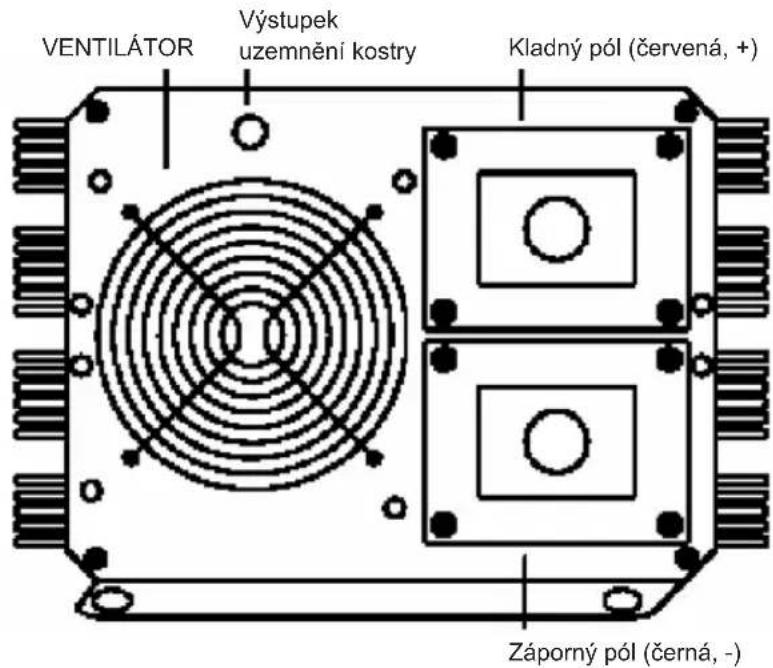

VSTUPNÍ PANEL A POKYNY

Výstupek uzemnění kostry Kladný pól (červená, +) Záporný pól (černá, -) VENTILÁTOR VENTILÁTOR Pro chlazení měniče během provozu.

PŘIPOJOVACÍ KONEKTOR

Použijte červený kabel baterie pro připojení (+) ke svorce (+) měniče. Poté použijte černý kabel baterie (-) pro připojení ke svorce (-) měniče. Utáhněte řádně šrouby kabelů vstupů DC. V případě připojení k baterii prosím nejprve zapněte měnič před zapnutím připojeného spotřebiče. Při použití měniče s několika spotřebiči zapněte zvlášť spotřebiče po zapnutí měniče. Tím je zajištěno, že měnič nebude zatížen při startu najednou všemi zátěžemi. POZOR! Mějte prosím na paměti, že je energie 220 V AC potenciálně smrtící. Nepracujte na kabeláži AC během připojení měniče (i když je vypnutý), dokud není napájení DC fyzicky odpojeno od měniče. Nepracujte na kabeláži AC, je-li připojena k jinému zdroji AC, např. generátoru nebo síti technických zařízení. POZOR! Neobracejte vstup! Nepoužívejte “krokodýlky” a vždy zajistěte, aby byl přepínač ZAP/VYP na výstupním panelu měniče vypnutý před připojením baterie nebo jiného zdroje DC!

VÝSTUPEK UZEMNĚNÍ KOSTRY

Měnič má výstupek pro připojení kostry k měniči. Uzemňovací vodič ve spojovací skříňce AC na výstupním panelu měniče je připojen ke kostře. Výstupek uzemnění kostry musí být připojen k uzemňovacímu bodu, který se bude lišit v závislosti na tom, kde je měnič nainstalován. Ve vozidle připojte výstupek uzemnění kostry ke kostře vozidla. Na lodi připojte k systému uzemnění lodi. Na pevném umístění připojte k zemi zemnicí tyčí (kovová52 tyč zatlučená do země) nebo jinému řádnému uzemnění. Použijte #12 AWG nebo větší měděný drát (přednostně se zelenou/žlutou izolací) k připojení výstupku uzemnění kostry k uzemňovacímu bodu. Neutrální (společný) vodič výstupního AC obvodu měniče je připojen k uzemnění kostry. Proto, je- li kostra připojená k uzemnění, je uzemněn i neutrální vodič. Toto vyhovuje národním požadavkům týkajícím se elektrických zapojení, které zvláště odvozují zdroje AC (např. měniče a generátory), které mají neutrální vodiče spojené se zemí stejným způsobem, jako jsou neutrální vodiče ze sítě technických zařízení spojeny se zemí přerušovacím panelem AC. POZOR! Neprovozuje měnič 4000 W bez připojení k zemi. Může vzniknout nebezpečí zasažení elektrickým proudem.

ODSTRAŇOVÁNÍ PROBLÉMŮ

Problémy Možné příčiny Řešení

1) Nízký výstup napětí Použití voltmetru čtoucího

průměr Použijte měřič skutečného RMS

2) Nízký výstup napětí a indikátor

AMPÉR v červené zóně Přetížení Snižte zatížení

3) Žádný výstup napětí a indikátor

VOLTŮ v dolní červené zóně Nízký vstup napětí Dobijte baterii, zkontrolujte zapojení a kabely

4) Žádný výstup napětí a indikátor

NAPÁJENÍ nesvítí a. Měnič je vypnutý Zapněte měnič b. Měnič není napájen Zkontrolujte kabeláž k měniči a baterii c. Vnitřní pojistka je rozpojená Nechte ji zkontrolovat a vyměnit kvalikovaným elektroinstalatérem d. Obrácená polarita DC Nechte kvalikovaného elektroinstalatéra zkontrolovat a vyměnit pojistku, respektujte prosím správnou polaritu

5) Žádný výstup napětí a indikátor

VOLTŮ v horní červené zóně Vysoký vstup napětí Ujistěte se, že je měnič připojen k baterii 12 V (24 V pro měnič 4000W/24V) a zkontrolujte regulaci systému nabíjení

6) Alarm slabé baterie zapnutý stále

a indikátor VOLTŮ pod 10,5V (21V pro měnič 4000W/24V) a. Špatné zapojení DC Použijte správný kabel a zajistěte pevná spojení b. Špatná kondice baterie Vyměňte baterii nebo použijte novou baterii

7) Žádný výstup napětí, indikátor

NADMĚRNÉ TEPLOTY svítí a zatížení překračuje vstup proudu 4000W/250 ampér (nebo 125A pro měnič 4000W / 24V) Vypnutí tepelnou ochranou Nechte měnič vychladnout a v případě požadovaného trvalého provozu snižte zatížení

8) Žádný výstup napětí, indikátor

NADMĚRNÉ TEPLOTY svítí a zatížení je menší než vstup proudu 4000W/250 ampér (nebo 125A pro měnič 4000W/24V) Vypnutí tepelnou ochranou Ujistěte se, že ventilační otvory v měniči nejsou zablokované a snižte okolní teplotu.53 Problémy Možné příčiny Řešení

9) Žádný výstup napětí a indikátor

PŘETÍŽENÍ svítí a. Zkrat nebo chyba zapojení Zkontrolujte vedení AC kvůli možnému zkratu nebo nesprávné polaritě b. Velmi vysoké zatížení Odstraňte nebo snižte zatížení Pokud měnič ani po využití výše uvedených odstranění problémů nefunguje, obraťte se prosím na nás nebo nechte měnič zkontrolovat a případně vyměnit kvalikovaným elektrotechnikem. Neotevírejte kryt ani neodřezávejte kabel. POZOR: Nepoužívejte měnič s následujícími nabíjecími spotřebiči: Dva určité typy nabíječek pro malé nikl-kadmiové baterie se v případě připojení k měniči mohou poškodit: a. Malé bateriové spotřebiče jako např. svítilny, holicí strojky a noční lampičky, které lze připojit přímo elektrické zásuvky pro dobití. b. Určité nabíječky baterií pro akumulátorové bloky používané v ručním nářadí. Tyto nabíječky budou mít výstražný štítek upozorňující na přítomnost nebezpečných napětí na svorkách baterie. Tento problém se u velké většiny bateriových přístrojů nevyskytne. Většina těchto přístrojů používá samostatnou nabíječku nebo transformátor, který se připojuje do elektrické zásuvky a generuje výstup nízkého napětí. Pokud štítek na adaptéru AC nebo nabíječce uvádí, že generuje výstup nízkého napětí AC nebo DC (méně než 30 voltů), měnič bude tento adaptér nebo nabíječku napájet bezpečně bez problémů. POUŽIJTE SPRÁVNÉ ZAPOJENÍ A TYP BATERIE! Pro většinu aplikací měniče 4000 W se doporučuje použít jednu velkou baterii s hlubokým cyklem vybití nebo více současně. Větší kapacita je lepší, neboť bude k dispozici více rezervní kapacity pro zamezení příliš velkého vybití baterie. Doporučený vstup Ampér: 12V -> 366A 24V -> 183A Doporučený spojovací kabel DC: 12V -> #38x2 24V -> #38x1 Bezpečnostní opatření: Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě, že dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení. Výrobek nevystavujte vodě nebo vlhkosti. Údržba: K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky. Záruka: Jakékoli změny, modikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy. Obecné upozornění: Design a specikace výrobku mohou být změněny bez předchozího upozornění. Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem. Pro budoucí použití uschovejte tento návod a obal. NEBEZPEČÍ ÚRAZU
